这是我参与「第五届青训营 」伴学笔记创作活动的第 9 天

案例一：系统崩溃

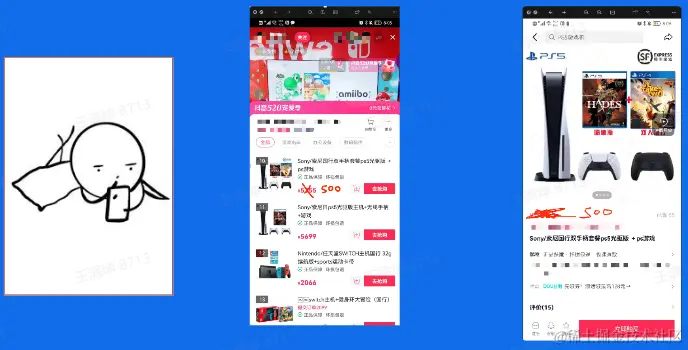

image.png 首先想象一下下面的这个的场景，有一天晚上晚上我们上完课，回到宿舍，想着新出的游双戏机，但又摸了摸钱包，太贵了买不起，这个时候你突然想到，今天抖音直播搞活动，瞬间你掏出了手机打开抖音搜索，找到直播间以后，你点开了心心念念的游戏机详情页，看到价格只要500。这个时候分析一下，就上面这几步操作，在我们的程序背后，做了什么事情。

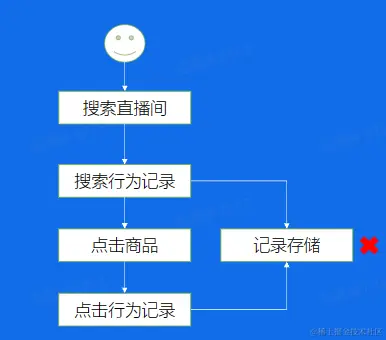

image.png 首先，请求会先到搜索商品这个服务上，并记录下你的搜索行为，然后点击商品的时候，又记录了我们的点击商品，这些数据最终都会通过计算分析，目的是为了下一次给你更准确的信息，这个时候问题来了，如果这个时候，负责记录存储的数据库被一个小哥删库跑路了。我们的所有操作都动不了了，这个时候我们应该怎么办，带着这个问题，我们继续往下看

案例二：服务能力有限

image.png 看到这个价格，你非常心动，定睛一看，商品即将在3分钟后开抢，这个价格必须要抢到啊!但此时在无数台手机的后面，藏着无数和你—样饥渴的同学，时间快到了，心里面想着赶紧抢，我们再来看看，后面的程序又做了哪些事情呢?

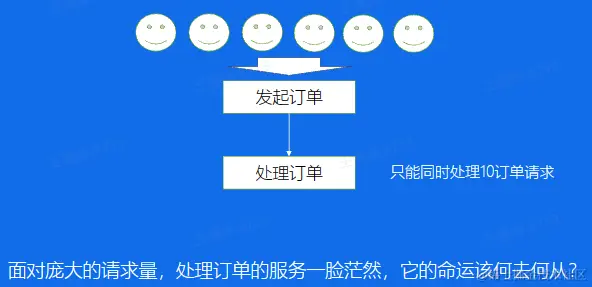

image.png 可以看到，一堆人都发起了订单请求，可是公司给的预算不够，服务器的配置太弱，订单服务只能同事处理10个订单请求。这个时候我们又该怎么办·呢。继续往下看

案例三：链路耗时长尾

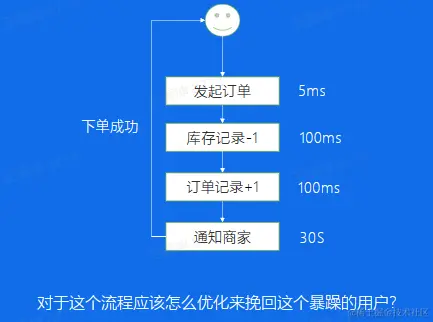

image.png 在我们点击提交订单之后，这个怎么一直转圈圈，卡在这个页面啊，等了半分钟后，啊终于抢到了，不过这个app也太慢了，下次不用了。我们进一步看—下这次问题出在哪里了

image.png 一通分析，发现，库存服务和订单服务都挺快的，但是最后通知商家这一步咋这么慢，是不是还可以进行优化呀?

案例四：日志存储

在大家都抢到了自己心仪商品准备睡去的时候，在字节跳动的会议室里传出了悲伤的声音，因为刚刚有服务器坏掉了，我们的本地日志都丢掉了，没有了日志，我们还怎么去修复那些刚刚出现的那些问题，周围一片寂静，突然小张站出来缓缓的说了一句话，众人才露出了微笑准备下班离开，大家能猜到小张到底说的什么吗


image.png 以上四个场景就都结束了，我们现在来看看，刚刚遇到的几个问题，分别应该怎么解决

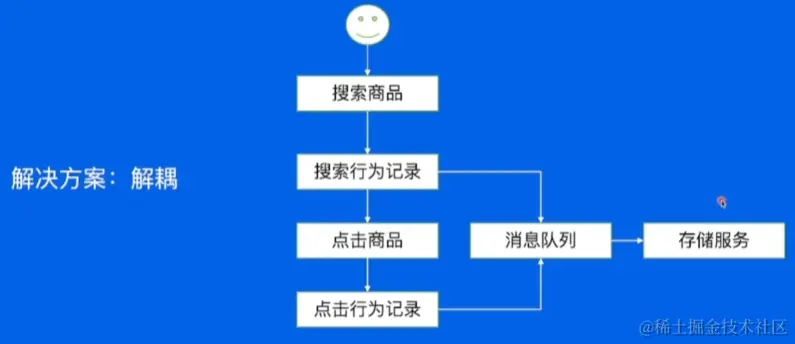

系统崩溃：解决方案 image.png

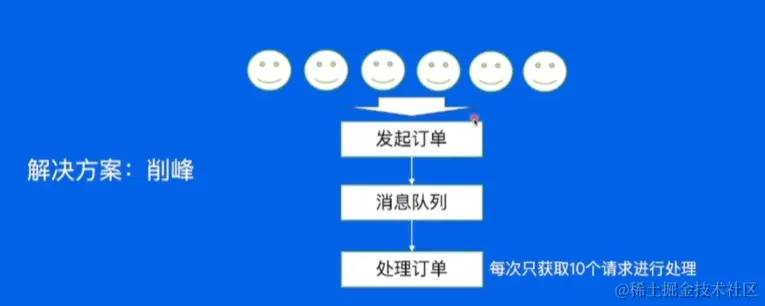

服务处理能力有限：解决方案 image.png

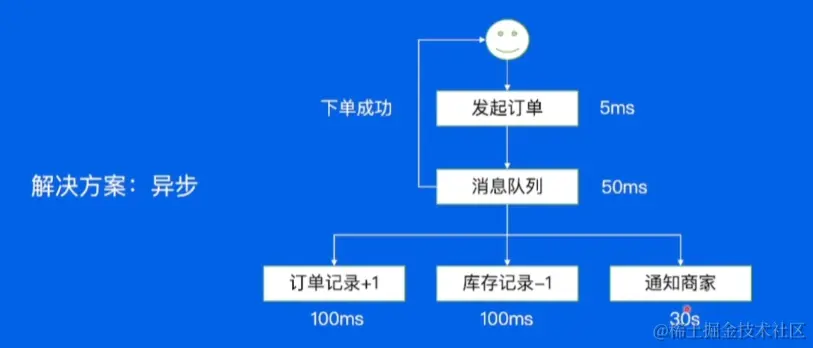

链路耗时长尾：解决方案 image.png

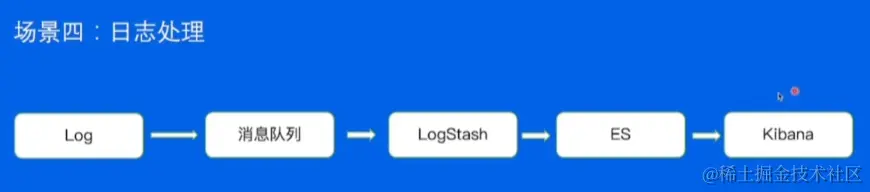

日志如何处理：解决方案 image.png

什么是消息队列？

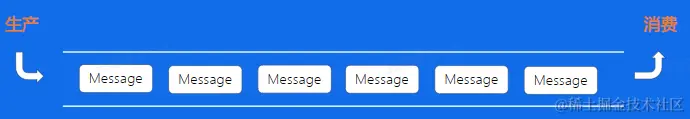

消息队列（MQ），指保存消息的一个容器，本质是一个队列。但这个队列呢，需要支持高吞吐、高并发、并且高可用。 image.png

01. 前世今生

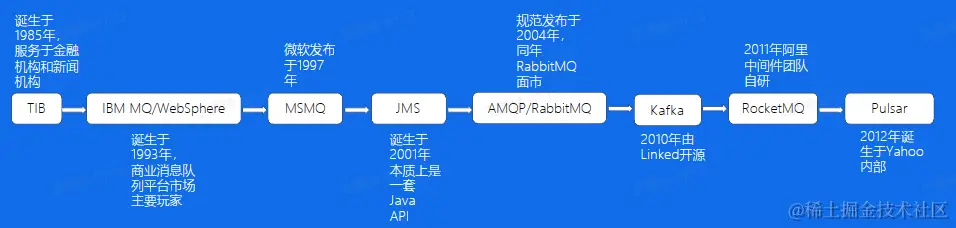

1.1 消息队列发展历程

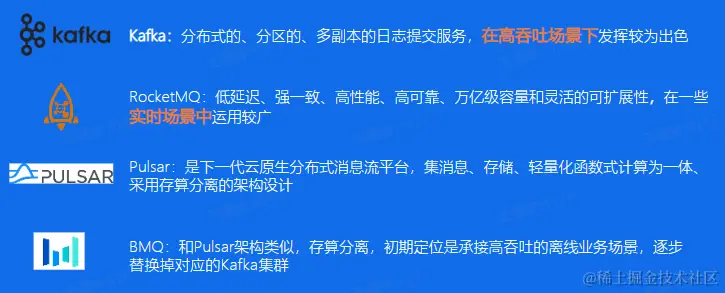

1.2 业界消息队列对比


02. 消息队列-Kafka

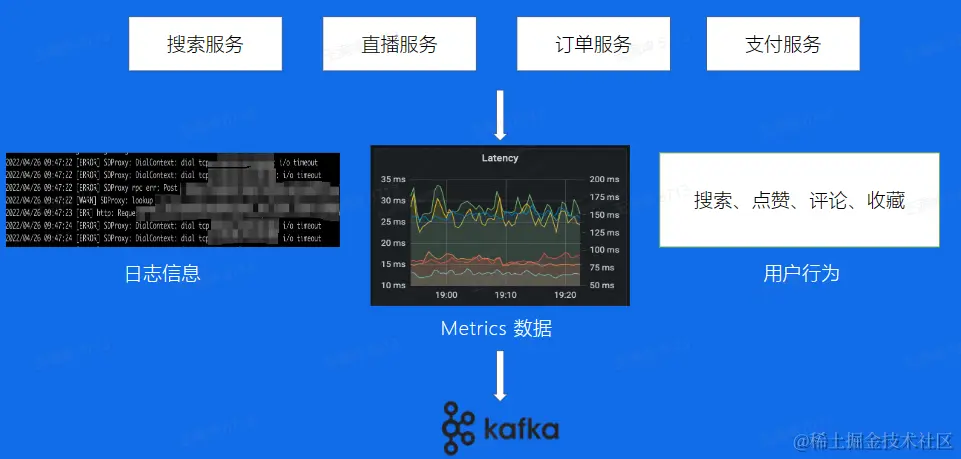

2.1 使用场景

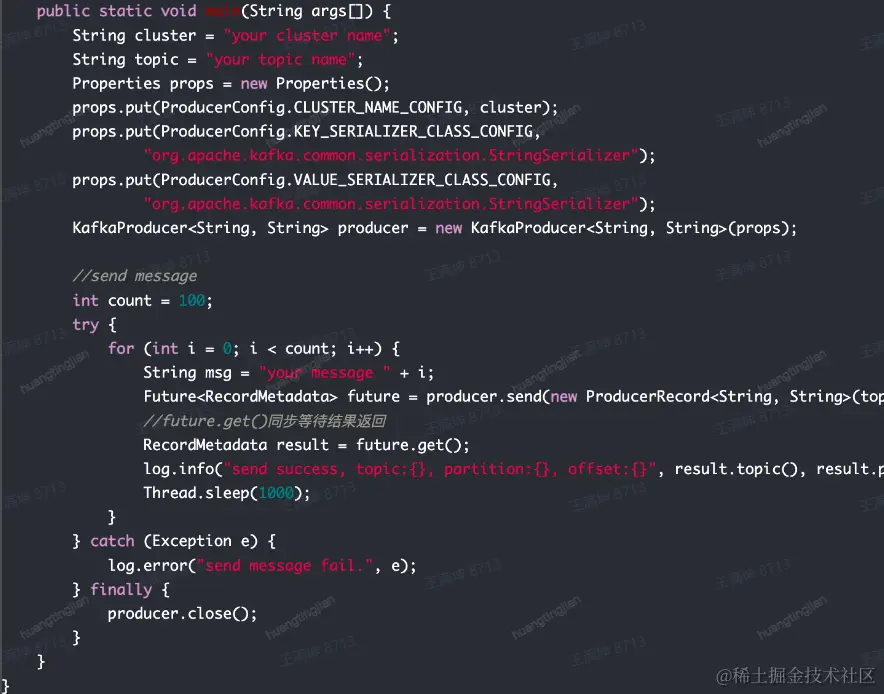

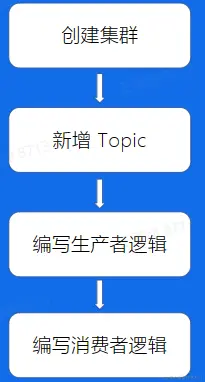

2.2 如何使用 Kafaka


  • 第一步:首先需要创建一个Kafka集群，但如果你是在字节工作，恭喜你这一步消息团队的小伙伴已经帮你完成了
  • 第二步:需要在这个集群中创建—个Topic，并且设置好分片数量
  • 第三步:引入对应语言的SDK，配置好集群和Topic等参数，初始化一个生产者，调用Send方法，将你的Hello World发送出去
  • 第四步:引入对应语言的SDK，配置好集群和Topic等参数，初始化一个消费者，调用Poll方法，你将收到你刚刚发送的Hello World

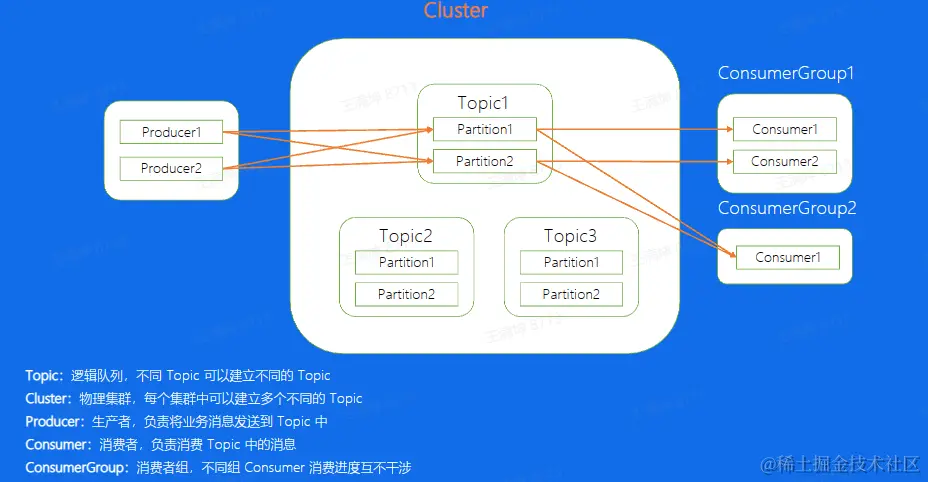

2.3 基本概念


Topic:Kakfa中的逻辑队列，可以理解成每一个不同的业务场景就是一个不同的topic，对于这个业务来说，所有的数据都存储在这个topic中Cluster: Kafka的物理集群，每个集群中可以新建多个不同的topic Producer:顾名思义，也就是消息的生产端，负责将业务消息发送到Topic当中Consumer:消息的消费端，负责消费已经发送到topic中的消息 Partition:通常topic会有多个分片，不同分片直接消息是可以并发来处理的，这样提高单个Topic的吞吐

2.3 基本概念—Offset

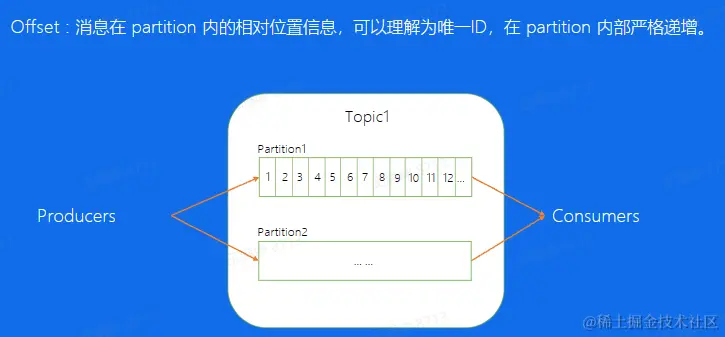

image.png 对于每一个Partition来说，每一条消息都有一个唯一的Offset，消息在partition内的相对位置信息，并且严格递增

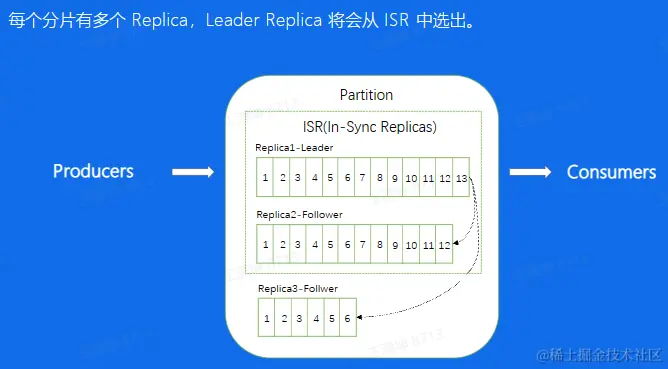

2.3 基本概念-Replica


  • Replica:分片的副本，分布在不同的机器上，可用来容灾，Leader对外服务，Follower异步去拉取leader的数据进行一个同步，如果leade挂掉了，可以将Follower提升成leader再堆外进行服务
  • ISR:意思是同步中的副本，对于Follower来说，始终和leader是有一定差距的，但当这个差距比较小的时候，我们就可以将这个follower副本加入到ISR中，不在ISR中的副本是不允许提升成Leader的

2.4 数据复制

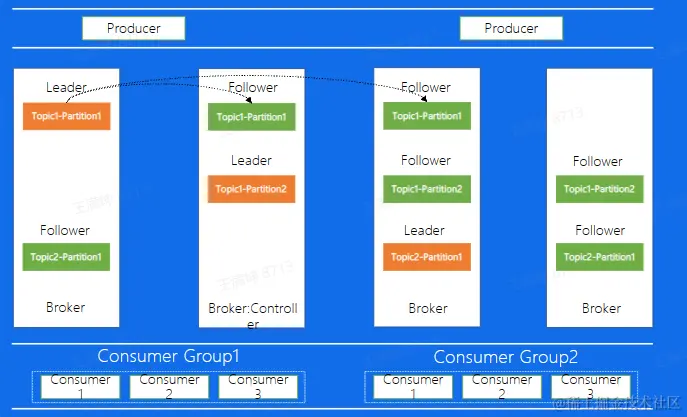

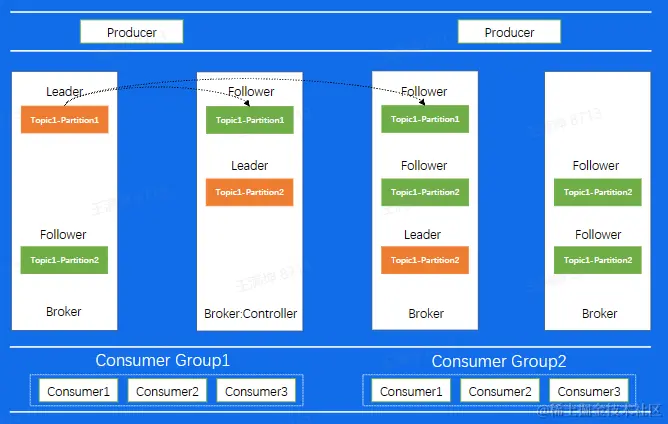

下面这幅图代表着Kafka中副本的分布图。途中Broker代表每一个Kafka的节点，所有的Broker节点最终组成了一个集群。整个图表示，图中整个集群，包含了4个Broker机器节点，集群有两个Topic，分别是Topic1和Topic2，Topic1有两个分片，Topic2有1个分片，每个分片都是三副本的状态。这里中间有一个Broker同时也扮演了Controller的角色，Controller是整个集群的大脑，负麦对副本和Broker进行分配


2.5 Kafaka架构

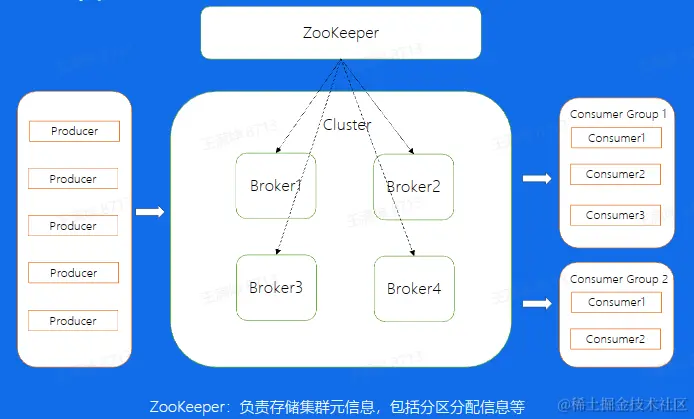

image.png 而在集群的基础上，还有一个模块是ZooKeeper，这个模块其实是存储了集群的元数据信息，比如副本的分配信息等等，Controlle计算好的方案都会放到这个地方

2.6 一条消息的自述

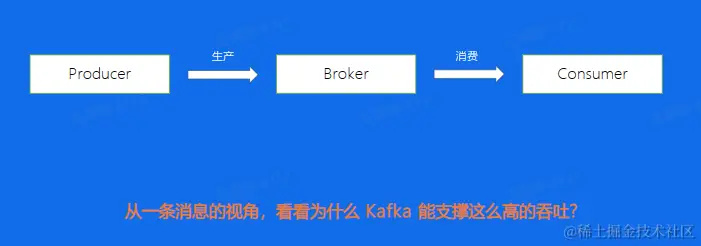

image.png 从一条消息的视角来看看完整的处理流程，了解一下Kafka为什么可以支撑如此高的吞吐

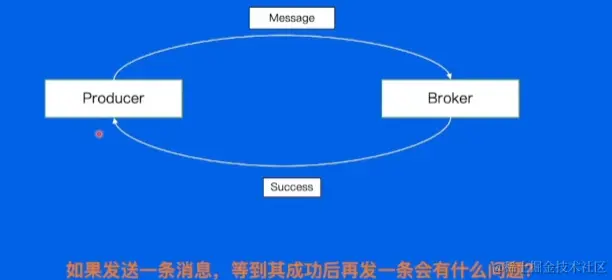

2.6 思考

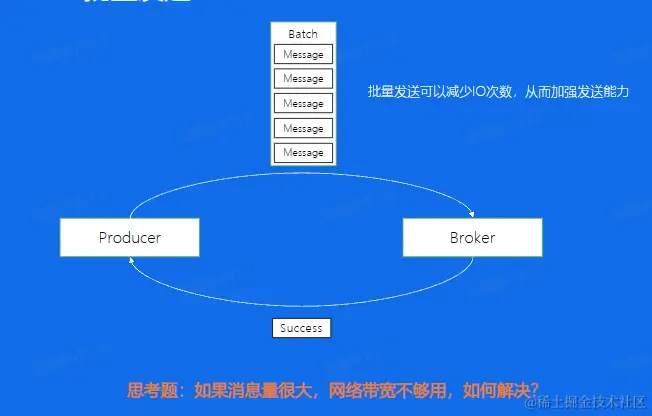

2.7 Producer-批量发送

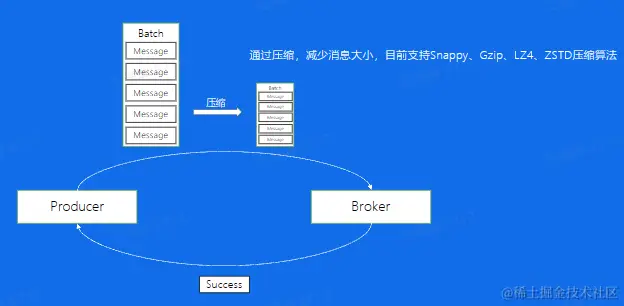

2.7 Producer-数据压缩

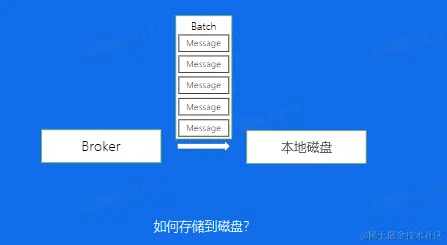

2.8 Broker-数据的存储

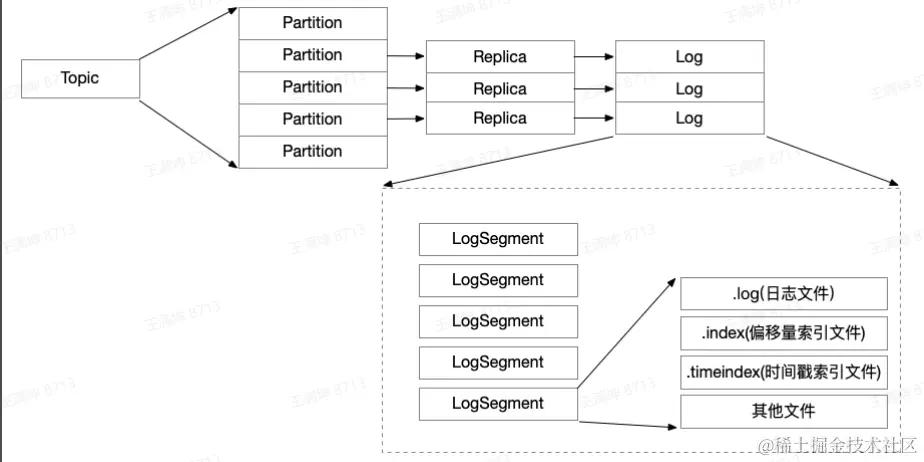

2.8 Broker 消息文件结构

image.png 数据路径:/Topic/Partition/Segment/(log | index | timeindex l ...)

在每一个Broker，都分布着不同Topic的不同分片，

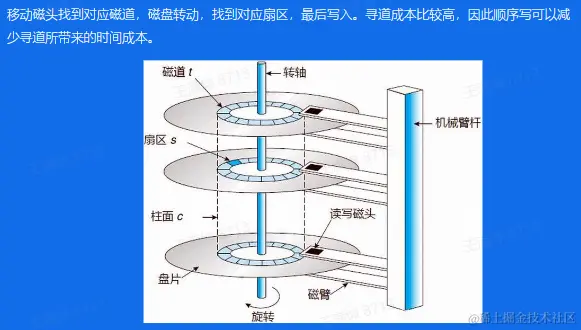

2.8 Broker-磁盘结构

image.png 只看—个盘面，磁头->磁道->扇区寻道

2.8 Broker-顺序写

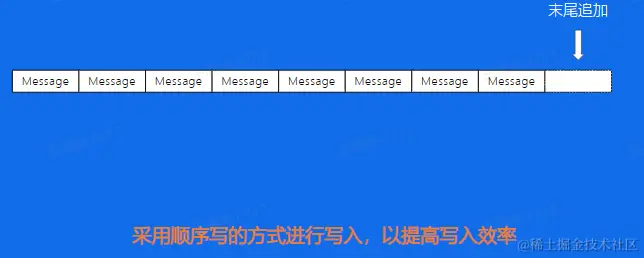

采用顺序写的方式写入，以提高写入效率 image.png

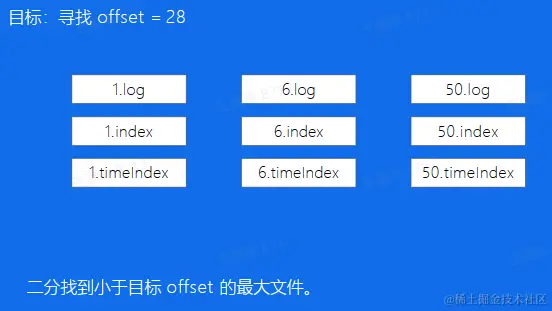

2.8 Broker-如何找到消息

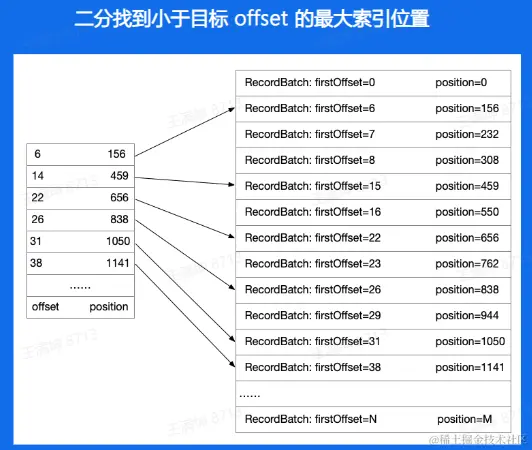

2.8 Broker 偏移量索引文件


2.8 Broker 偏移量索引文件


2.8 Broker 时间戳索引文件

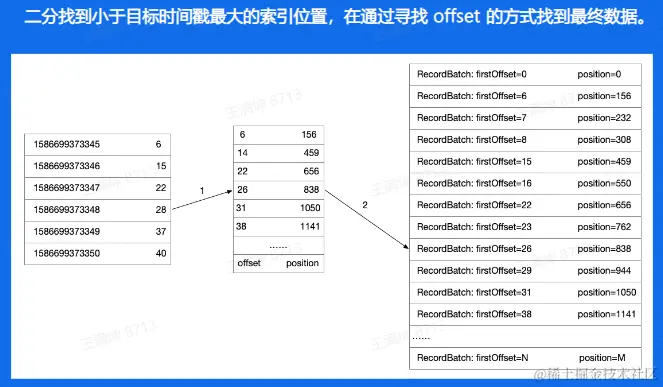

如果我们需要使用时间戳来寻找的时候，和ofiset相比只是多加了以及索引，也就是通过二分找到时间戳对应的ofiset，再重复之前的步骡找到相应的文件数据 image.png

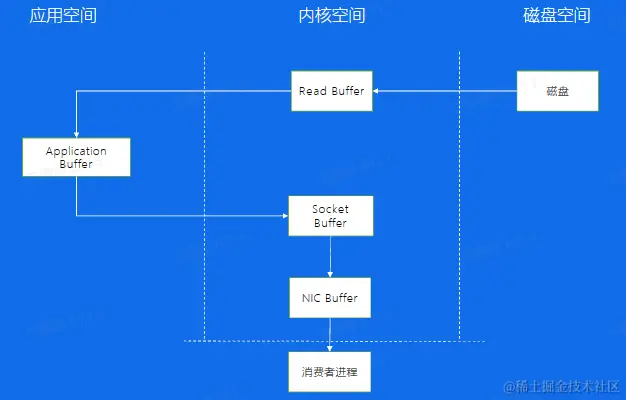

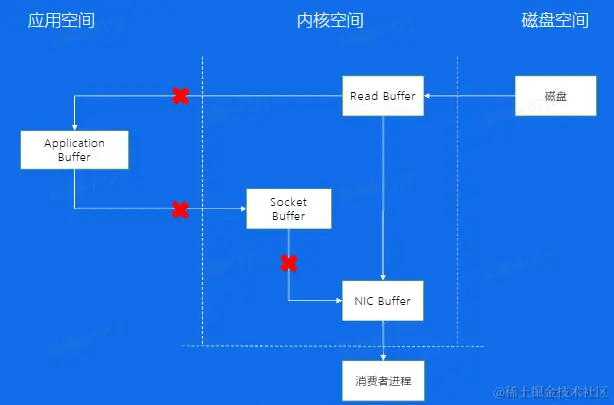

2.8 Broker-传统数据拷贝


2.8 Broker-零拷贝

image.png Consumer从Broker中读取数据，通过sendfile的方式，将磁盘读到os内核缓冲区后，直接转到socket buffer进行网络发送Producer生产的数据持久化到broker，采用mmap文件映射，实现顺序的快速写入

2.9 Consumer-消息的接收端

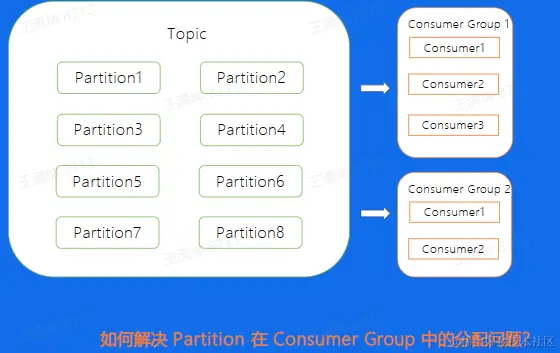

image.png 对于一个Consumer Group来说，多个分片可以并发的消费，这样可以大大提高消费的效率，但需要解决的问题是，Consume和Partition的分配问题，也就是对于每一个Partition来讲，该由哪一个Consumer来消费的问题。对于这个问题，我们一般有两种解决方法，手动分配和自动分配

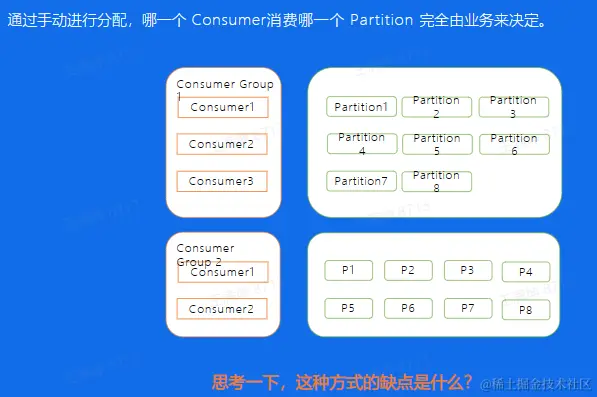

2.9 Consumer-Low Level

image.png 第一，手动分配，也就是Kafka中所说的Low Level消费方式进行消费，这种分配方式的一个好处就是启动比较快，因为对于每一个Consumer来说，启动的时候就已经知道了自己应该去消费哪个消费方式，就好比图中的Consumer Group1来说，Consumer1去消费Partition1,2,3 Consumer2，去消费456，Consumer3去消费78。这些Consumer再启动的时候就已经知道分配方案了，但这样这种方式的缺点又是什么呢，想象一下，如果我们的Consumer3挂掉了，我们的7.8分片是不是就停止消费了。又或者，如果我们新增了一台Consumer4，那是不是又需要停掉整个集群，重新修改配置再上线，保证Consumer4也可以消费数据，其实上面两个问题，有时候对于线上业务来说是致命的。

2.9 Consumer-High Level

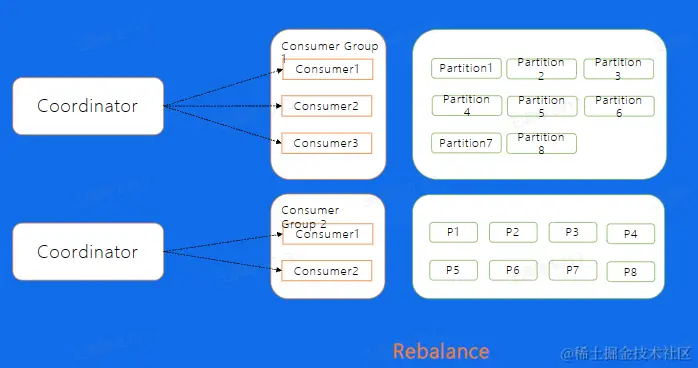

image.png 所以Kafka也提供了自动分配的方式，这里也叫做High Level的消费方式，简单的来说，就是在我们的Broker集群中，对于不同的ConsumerGroup来讲，都会选取一台Broker当做Coordinator，而Coordinator的作用就是帮助Consumer Group进行分片的分配，也叫做分片的
rebalance，使用这种方式，如果ConsumerGroup中有发生宕机，或者有新的Consumer加入，整个partition和Consumer都会重新进行分配来达到——个稳定的消费状态

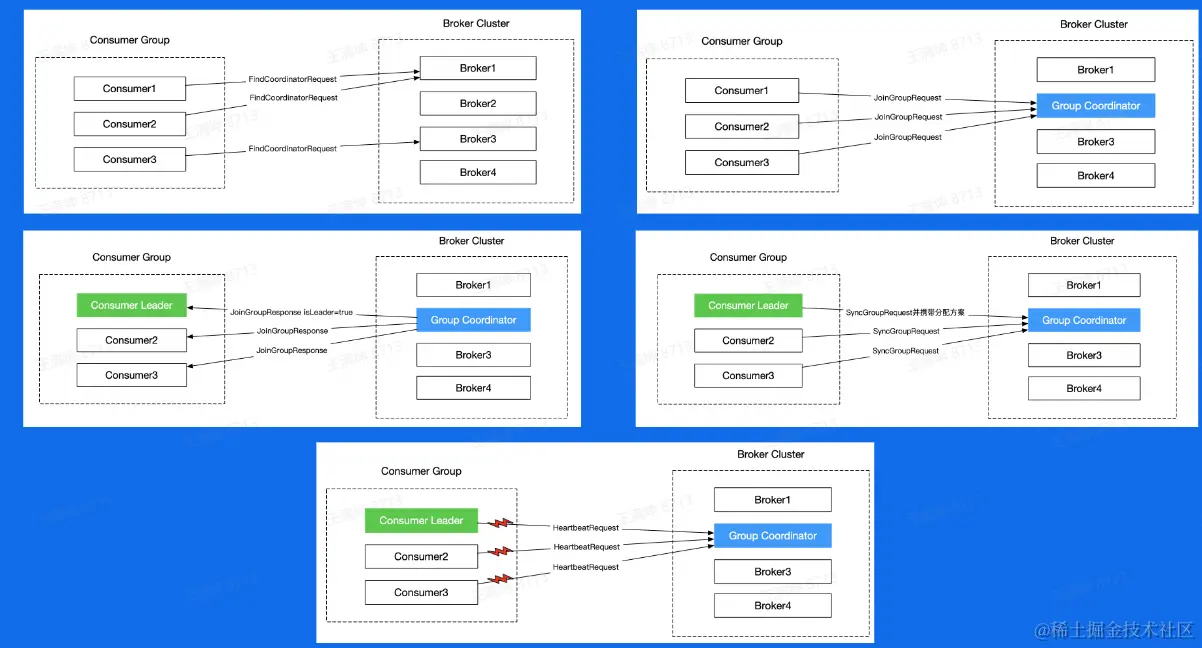

2.10 Consumer Rebalance

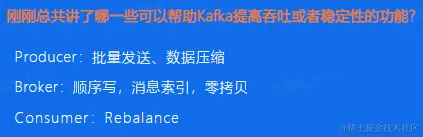

小结


2.11 Kafaka-数据复制问题

image.png 通过前面的介绍我们可以知道，对于Kafka来说，每一个Broker上都有不同topic分区的不同副本，而每一个副本，会将其数据存储到该Kafka节点上面，对于不同的节点之间，通过副本直接的数据复制，来保证数据的最终一致性，与集群的高可用。

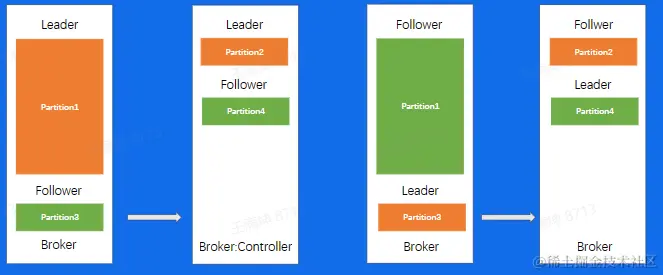

2.12 Kafaka-重启操作

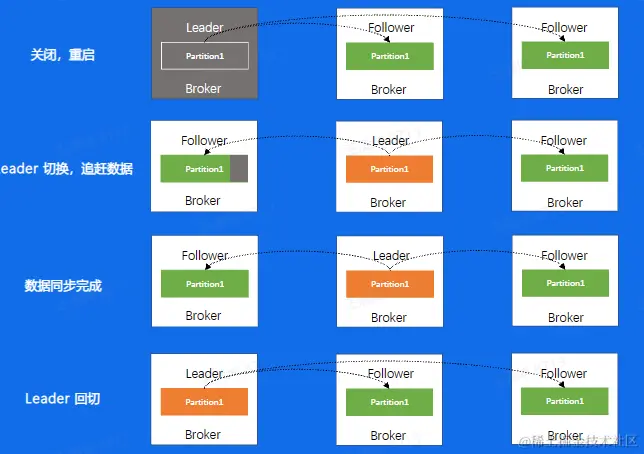

image.png 举个例子来说，如果我们对一个机器进行重启口首先，我们会关闭一个Broker，此时如果该Broker上存在副本的Leader，那么该副本将发生leader切换，切换到其他节点上面并且在ISR中的Follower副本，可以看到图中是切换到了第二个Broker上面

而此时，因为数据在不断的写入，对于刚刚关闭重启的Broker来说，和新Leader之间一定会存在数据的滞后，此时这个Broker会追赶数据，重新加入到ISR当中

当数据追赶完成之后，我们需要回切leader，这一步叫做prefer leader，这一步的目的是为了避免，在一个集群长期运行后，所有的leader都分布在少数节点上，导致数据的不均衡

通过上面的一个流程分析，我们可以发现对于一个Broker的重启来说，需要进行数据复制，所以时间成本会比较大，比如一个节点重启需要10分钟，一个集群有1000个节点，如果该集群需要重启升级，则需要10000分钟，那差不多就是一个星期，这样的时间成本是非常大的。

可不可以并发多台重启呀，不可以。为什么呢，在一个两副本的集群中，重启了两台机器，对某一分片来讲，可能两个分片都在这台机器上面，则会导致该集群处于不可用的状态。这是更不能接受的。

2.13 Kafaka-替换、扩容、缩容

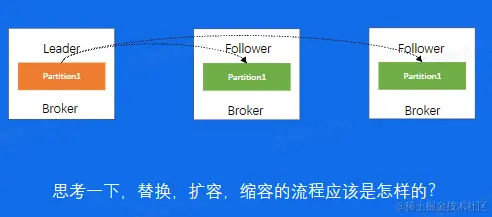

如果是替换,或者扩容，或者缩容操作呢，我们来看看。 如果是替换，和刚刚的重启有什么区别，其实替换，本质上来讲就是一个需要追更多数据的重启操作，因为正常重启只需要追一小部分,而替换,则是需要复制整个leader的数据，时间会更长

扩容呢，当分片分配到新的机器上以后，也是相当于要从0开始复制一些新的副本

而缩容，缩容节点上面的分片也会分片到集群中剩余节点上面，分配过去的副本也会从O开始去复制数据

以上三个操作均有数据复制所带来的时间成本问题，所以对于Kafka来说，运维操作所带来的时间成本是不容忽视的

2.14 Kafka-负载不均衡

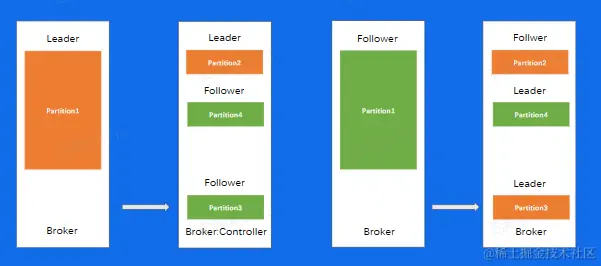

image.png 这个场景当中，同一个Topic有4个分片，两副本，可以看到，对于分片1来说，数据量是明显比其他分片要大的，当我们机器I0达到瓶颈的时候，可能就需要把第一台Broker上面的Partition3迁移到其他负载小的Broker上面


但我们的数据复制又会引起Broker1的IO升高，所以问题就变成了，我为了去解决IO升高，但解决问题的过程又会带来更高的IO，所以就需要权衡IO设计出一个极其复杂的负载均衡策略


2.Kafaka-问题总结

  1. 运维成本高
  2. 对于负载不均衡的场景，解决方案复杂
  3. 没有自己的缓存，完全依赖 Page Cache
  4. Controller 和 Coordinator和Broker 在同一进程中，大量 IO会造成其性能下降
  • 第一，因为有数据复制的问题，所以Kafka运维的时间成本和人力人本都不低
  • 第二，对于负载不均衡的场景，我们需要有一个较为复杂的解决方案进行数据迁移，从而来权衡I0升高的问题除了以上两个问题以外，Kafka自身还存在其他的问题
  • 比如，Kafka没有自己的缓存，在进行数据读取的时候，只有Page Cache可以用，所以不是很灵活
  • 另外在前面的介绍当中，相信大家也了解到了，Kafka的Controller和Coordinator都是和Broker部署在一起的，Broker因为承载大量IO的原因，会导致Controller和Coordinator的性能下降，如果到一定程度，可能会影响整个集群的可用性

03. 消息队列-BMQ

3.1 BMQ 简介

兼容 Kafaka 协议，存算分离，云原生消息队列

image.png Producer -> Consumer -> Proxy - > Broker-> HDFS -> Controller -> Coordinator - > Meta 着重强调一下Proxy和Broker无状态，为下面运维比较做铺垫这里简单介绍一下存算分离，适配Kafka协议，为什么不选择Pulsar的原因

3.2 运维操作对比

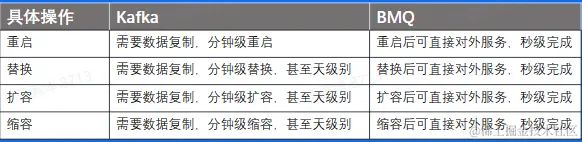

image.png 实际上对于所有节点变更的操作，都仅仅只是集群元数据的变化，通常情况下都能秒级完成，而真正的数据已经移到下层分布式文件存储去了，所以运维操作不需要额外关心数据复制所带来的时间成本

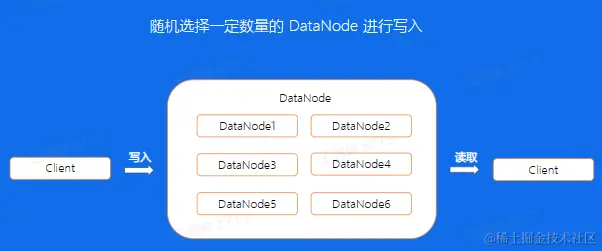

3.3 HDFS 写文件流程


通过前面的介绍，我们知道了，同一个副本是由多个segment组成，我们来看看BMQ对于单个文件写入的机制是怎么样的，首先客户端写入前会选择一定数量的DataNode，这个数量是副本数，然后将一个文件写入到这三个节点上，切换到下一个segment之后，又会重新选择三个节点进行写入。这样一来，对于单个副本的所有segment来讲，会随机的分配到分布式文件系统的整个集群中

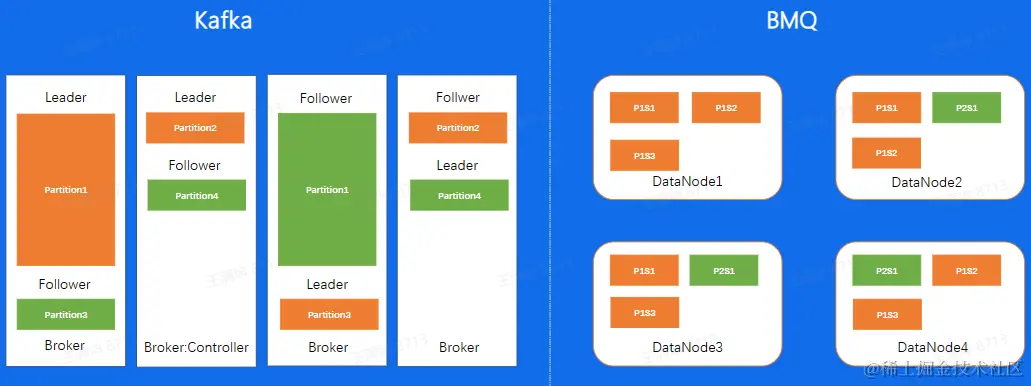

3.4 BMQ 文件结构

image.png 对于Kafka分片数据的写入，是通过先在Leader上面写好文件，然后同步到Follower上，所以对于同一个副本的所有Segment都在同-台机器上面。就会存在之前我们所说到的单分片过大导致负载不均衡的问题，但在BMO集群中，因为对于单个副本来讲，是随机分配到不同的节点上面的,因此不会存在Kafka的负载不均问题

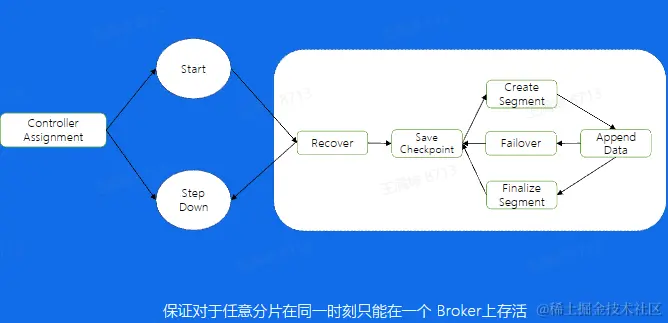

3.5 Broker-Partition 状态机

image.png 其实对于写入的逻辑来说，我们还有一个状态机的机制，用来保证不会出现同一个分片在两个Broker上同时启动的情况，另外也能够保证一个分片的正常运行。首先，Controller做好分片的分配之后，如果在该Broker分配到了Broker，首先会start这个分片，然后进入Recover状态，这个状态主要有两个目的获取分片写入权利，也就是说，对于hdfs来讲，只会允许我一个分片进行写入，只有拿到这个权利的分片我才能写入，第二一个目的是如果上次分片是异常中断的，没有进行save checkpoint，这里会重新进行一次save
checkpoint，然后就进入了正常的写流程状态，创建文件，写入数 据，到一定大小之后又开始建立新的文件进行写入。

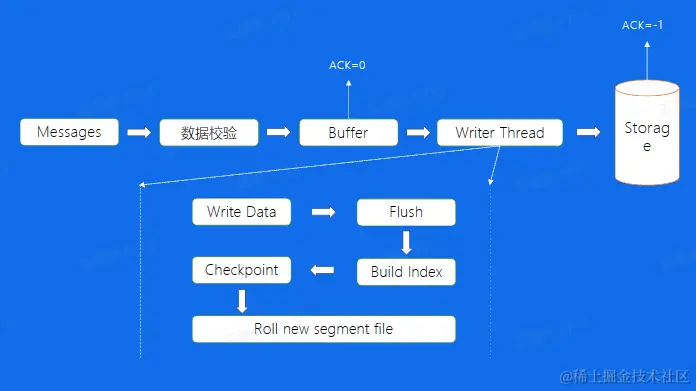

3.5 Broker-写文件流程


数据校验:CRC，参数是否合法校验完成后，会把数据放入Buffer中 通过一个异步的Write Thread线程将数据最终写入到底层的存储系统当中
这里有一个地方需要注意一下，就是对于业务的写入来说，可以配置返回方式，可以在写完缓存之后直接返回，另外我也可以数据真正写入存储系统后再返回，对于这两个来说前者损失了数据的可靠性，带来了吞吐性能的优势，因为只写入内存是比较快的，但如果在下一次flush前发生宕机了，这个时候数据就有可能丢失了，后者的话，因为数据已经写入了存储系统，这个时候也不需要担心数据丢失,相应的来说吞吐就会小一些
我们再来看看Thread的具体逻辑，首先会将Buffer中的数据取出来，调用底层写入逻辑，在一定的时间周期上去fush，fush完成后开始建立Index，也就是offset和timestamp对于消息具体位置的映射关系 Index建立好以后，会save一次checkpoint，也就表示，checkpoint后的数据是可以被消费的辣，我们想一下，如果没有checkpoint的情况下会发生什么问题，如果flush完成之后宕机，index还没有建立，这个数据是不应该被消费的最后当文件到达一定大小之后，需要建立—个新的segment文件来写入

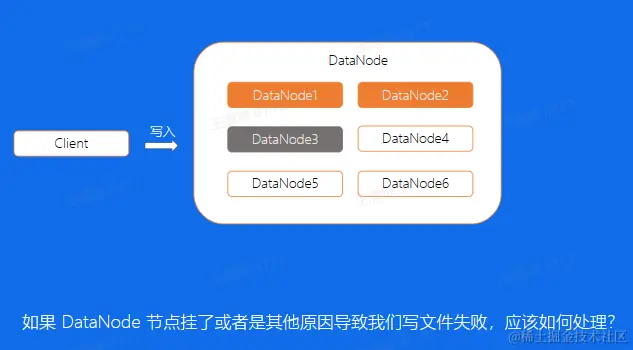

3.5 Broker-写文件 Failover


我们之前说到了，建立一个新的文件，会随机挑选与副本数量相当的数据节点进行写入，那如果此时我们挑选节点中有一个出现了问题，导致不能正常写入了，我们应该怎么处理，是需要在这里等着这个节点恢复吗，当然不行，谁知道这个节点什么恢复，既然你不行，那就把你换了，可以重新找正常的节点创建新的文件进行写入，这样也就保证了我们写入的可用性

3.6 Proxy

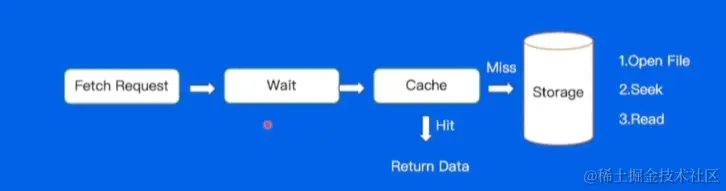

image.png 首先Consumer发送一个Fetch Request，然后会有一个Wait流程，那么他的左右是什么呢，想象一个Topic，如果一直没有数据写入，那么，此时consumer就会一直发送Fetch Request，如果Consumer数量过多，BMO的server端是扛不住这个请求的，因此，我们设置了一个等待机制，如果没有fetch到指定大小的数据，那么proxy会等待一定的时间，再返回给用户侧，这样也就降低了fetch请求的lO次数，经过我们的wait流程后，我们会到我们的Cache里面去找到是否有存在我们想要的数据，如果有直接返回，如果没有，再开始去存储系统当中寻找，首先会Open这个文件，然后通过Index找到数据所在的具体位置，从这个位置开始读取数据

3.7 多机房部署

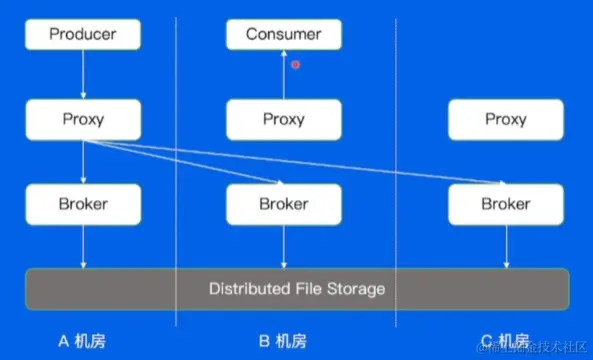

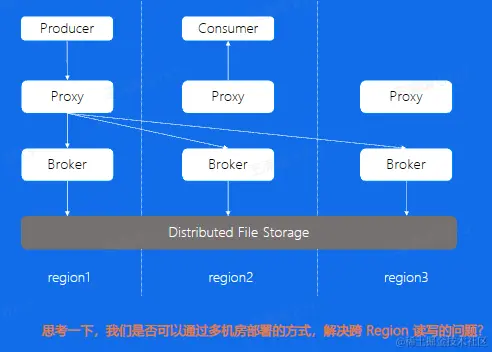

image.png 为什么需要多机房部署，其实对于一个高可用的服务，除了要防止单机故障所带来的的影响意外，也要防止机房级故障所带来的影响，比如机房断点，机房之间网络故障等等。那我们来看看BMO的多机房部署是怎么做的口Proxy -> Broker -> Meta -> HDFS

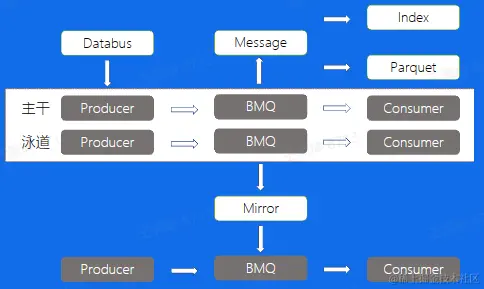

3.8 BMQ-高级特性

image.png 泳道-> Databus -> Mirror -> Index -> Parquet

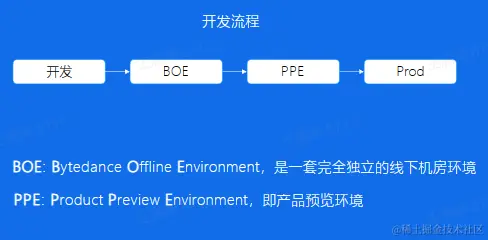

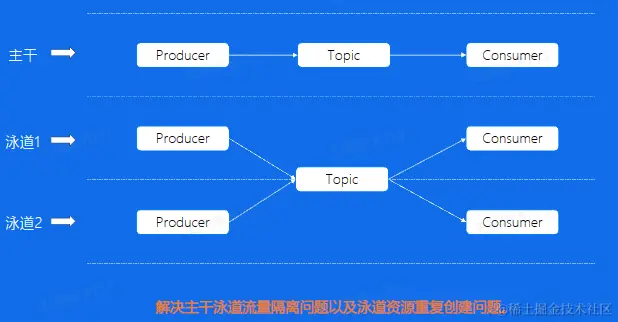

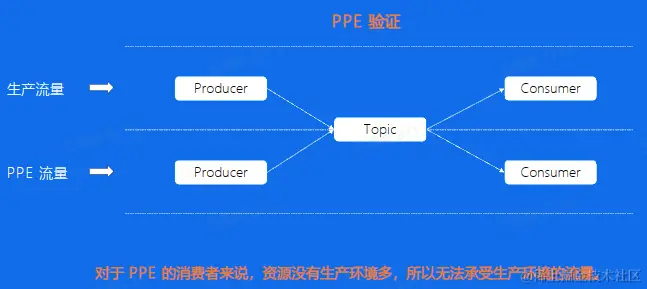

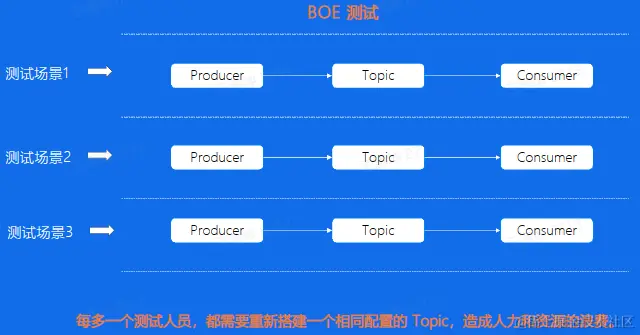

3.9 泳道消息

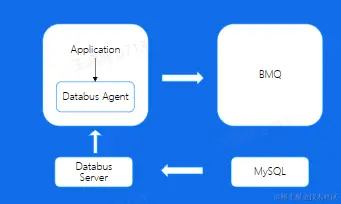

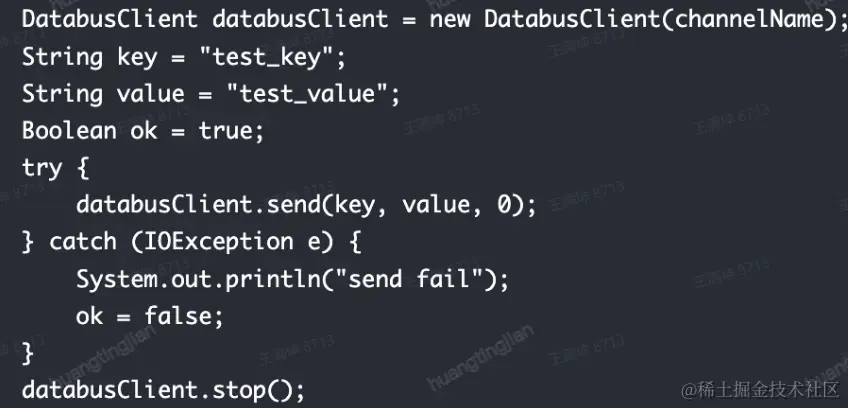

3.10 Databus



直接使用原生SDK会有什么问题?

  1. 客户端配置较为复杂
  2. 不支持动态配置，更改配置需要停掉服务
  3. 对于latency不是很敏感的业务，batch效果不佳


  1. 简化消息队列客户端复杂度
  2. 解耦业务与Topic
  3. 缓解集群压力，提高吞吐

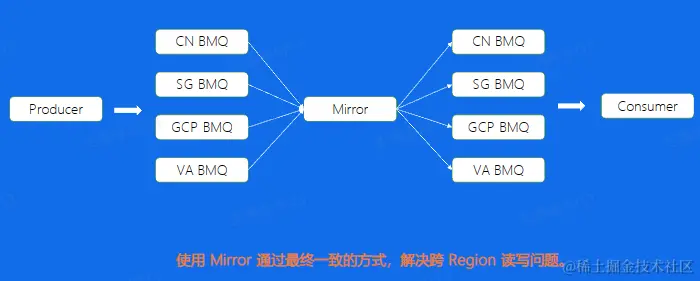

3.11 Mirror

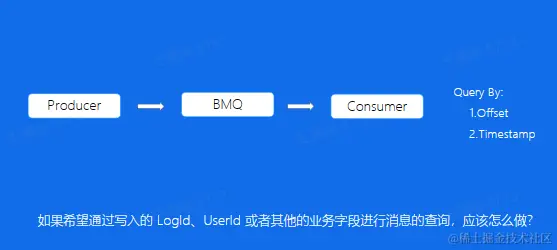

3.12 Index


3.13 Index

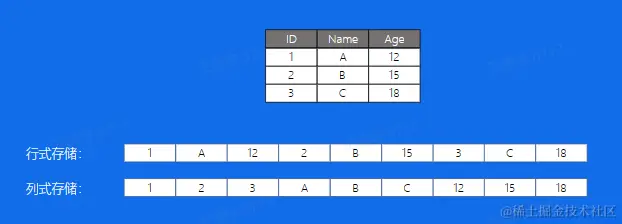

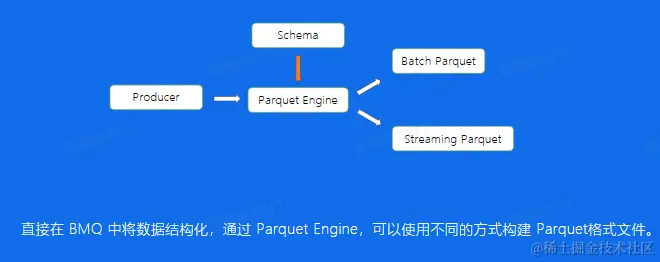

3.14 Parquet

Apache Parquet是Hadoop生态圈中一种新型列式存储格式，它可以兼容Hadoop生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hive、lmpala、Drill等)。



小结

  1. BMQ的架构模型(解决Kafka存在的问题)
  2. BMQ读写流程(Failover机制，写入状态机)
  3. BMQ 高级特性泳道、Databus、Mirror、Index、Parquet)

04.消息队列-RocketMQ

使用场景

例如，针对电商业务线，其业务设计广泛，如注册、订单、库存、物流等；同时，也会涉及许多业务峰值时刻，如秒杀活动、周年庆、定期特惠等。

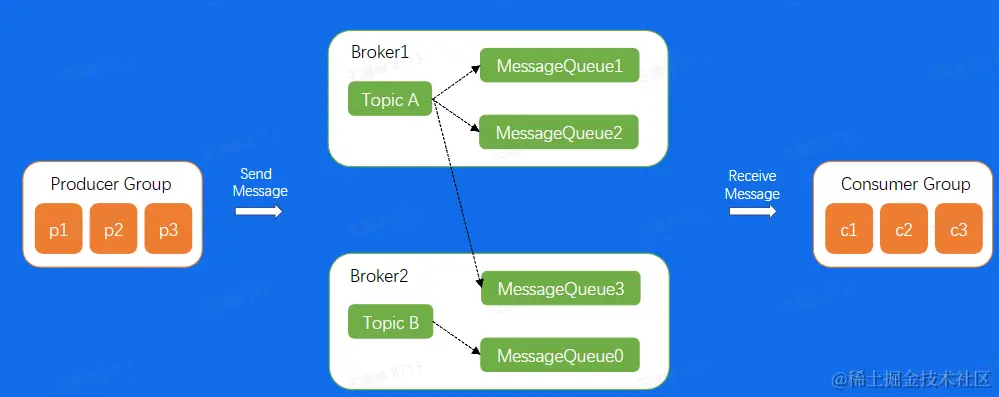

4.1 RocketMQ 基本概念

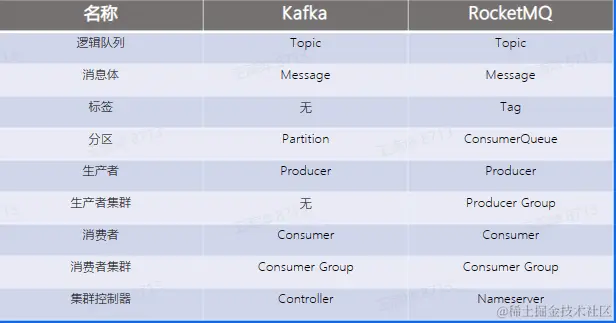

image.png 根据我们刚刚的介绍，可以看到Producer, Consumer, Broker这三个部分，Kafka和RocetMO是一样的，而Kaka中的Partition概念在这里叫做ConsumerOQueue.

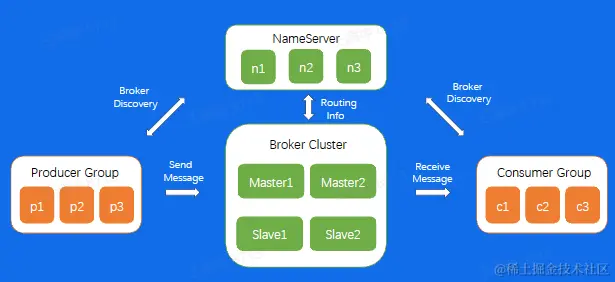

4.2 RocketMQ 架构


先说数据流也是通过Producer发送给Broker集群，再由Consumer进行消费Broker节点有Master和Slave的概念 NameServer为集群提供轻量级服务发现和路由

4.3 存储模型

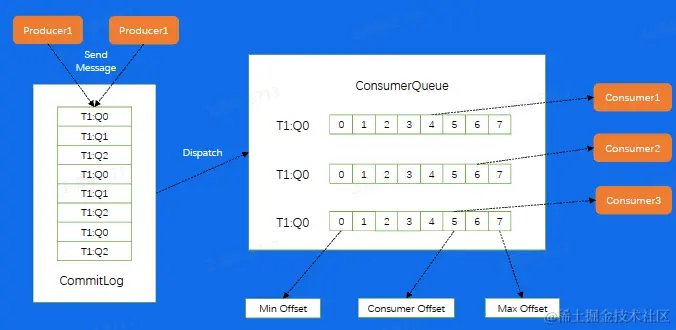

image.png 接下来我们来看看RocketMO消息的存储模型，对于一个Broker来说所有的消息的会append到一个CommitLog上面，然后按照不同的Queue，重新Dispatch到不同的Consumer中，这样Consumer就可以按照Queue进行拉取消费，但需要注意的是，这里的ConsumerQueue所存储的并不是真实的数据，真实的数据其实只存在CommitLog中，这里存的仅仅是这个Queue所有消息在CommitLog上面的位置，相当于是这个Queue的一个密集索引

4.4 RocketMQ-高级特性


4.4 高级特性-事务场景

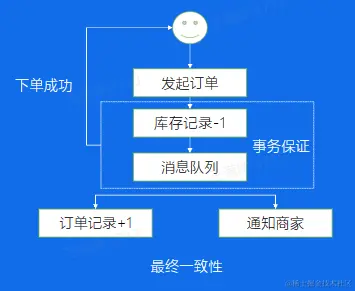

image.png 先看一下我们最开始说的这个场景，正常情况下，这个下单的流程应该是这个样子，首先我保证库存足够能够顺利-1，这个时候再消息队列让我其他系统来处理，比如订单系统和商家系统，但这里有个比较重要的点，我库存服务和消息队列必须要是在同一个事务内的，大家还记不记得事务的基本特性是什么。ACID，这里库存记录和往消息队列里面发的消息这两个事情，是需要有事务保证的，这样不至于发生，库存已经-1了，但我的订单没有增加，或者商家也没有收到通知要发货。因此RocketMQ提供事务消息来保证类似的场景,我们来看看其原理是怎么样的

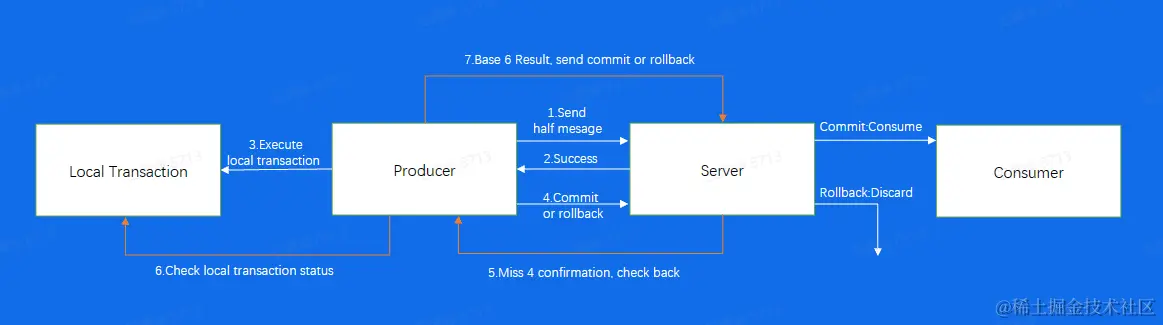

4.4 高级特性-事务消息

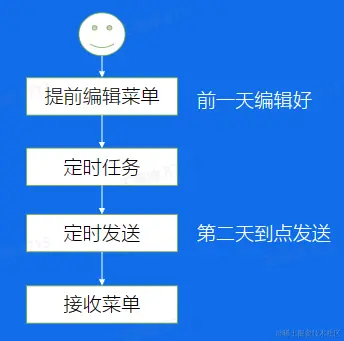

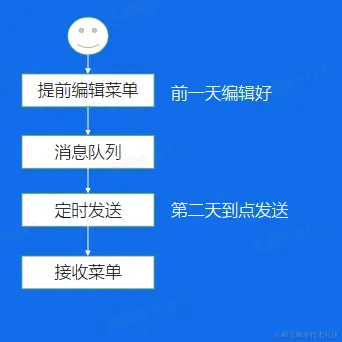

4.4 高级特性-延迟发送

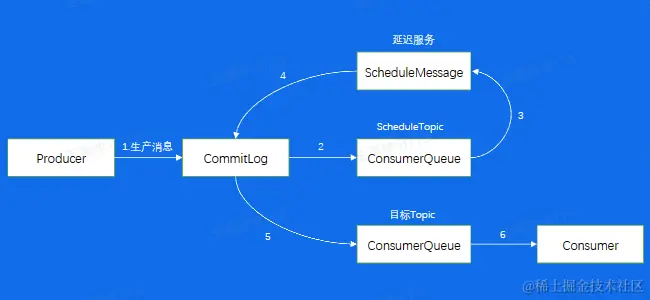

4.4 高级特性-延迟消息

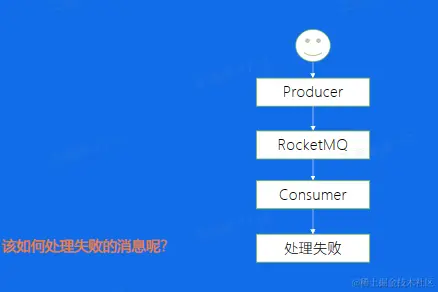

4.4 高级特性-处理失败


4.4 高级特性-消息重试和死信队列


小结

  1. RocketMQ的基本概念(Queue,Tag)
  2. RocketMQ的底层原理（架构模型、存储模型)
  3. RocketMQ的高级特性（事务消息、重试和死信队列，延迟队列)

课程总结

  • 前世今生:消息队列发展历程
  • Kafka:基本概念、架构设计、底层原理、架构缺点
  • BMQ:架构设计、底层原理、Kafka 比较、高级特性
  • RocketMQ:架构设计、底层原理、高级特性

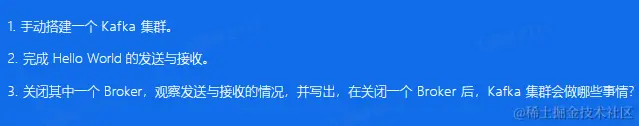

练习
