这是我参与「第五届青训营 」伴学笔记创作活动的第26天。主要介绍了RPC框架的分层设计、性能指标以及企业优化实践。

RPC的基本概念

RPC需要解决的问题：

  • 函数映射（函数ID与函数体的对应关系）
  • 数据转换成字节流（参数如何传递，数据如何编码）
  • 网络传输（保证网络层高效稳定的传输数据） RPC的概念模型：

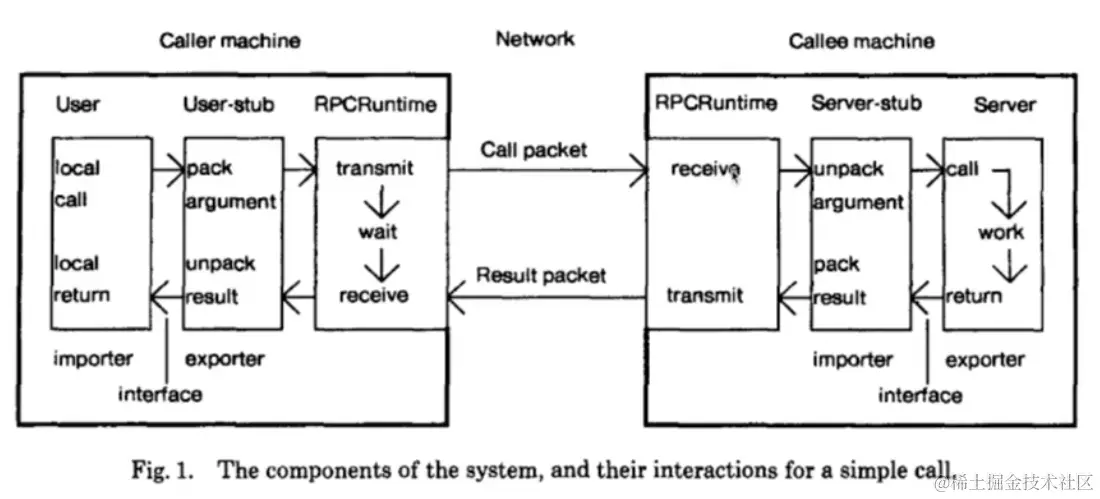

image.png RPC的过程由5个模型组成：User、User-Stub、RPC-Runtime、Server—Stub、Server，客户端的User发起本地调用，User-stub将参数进行打包（序列化）交给RPCRuntime来提交给服务端执行，服务端的RPCRuntime接收数据，经过Server-stub将参数解包然后调用Server的函数执行，执行结果通过完全对称的方式传递给客户端的User。

RPC框架涉及到的一些概念

  1. IDL文件： 来描述接口，使得不同平台上运行的对象和用不同语言编写的程序可以通信；
  2. 代码生成： 编译器将IDL文件转化成语言对应的静态库
  3. 编解码： 比如JSON等，也成序列化和反序列化
  4. 通讯协议： 数据在网络中传输的规范，包括请求响应和元数据
  5. 网络传输： 成熟网络库的TCP或UDP传输

RPC可能遇到的问题（RPC框架需要解决的问题）：

  • 服务宕机
  • 网络异常
  • 请求量突增

Thrift的分层设计

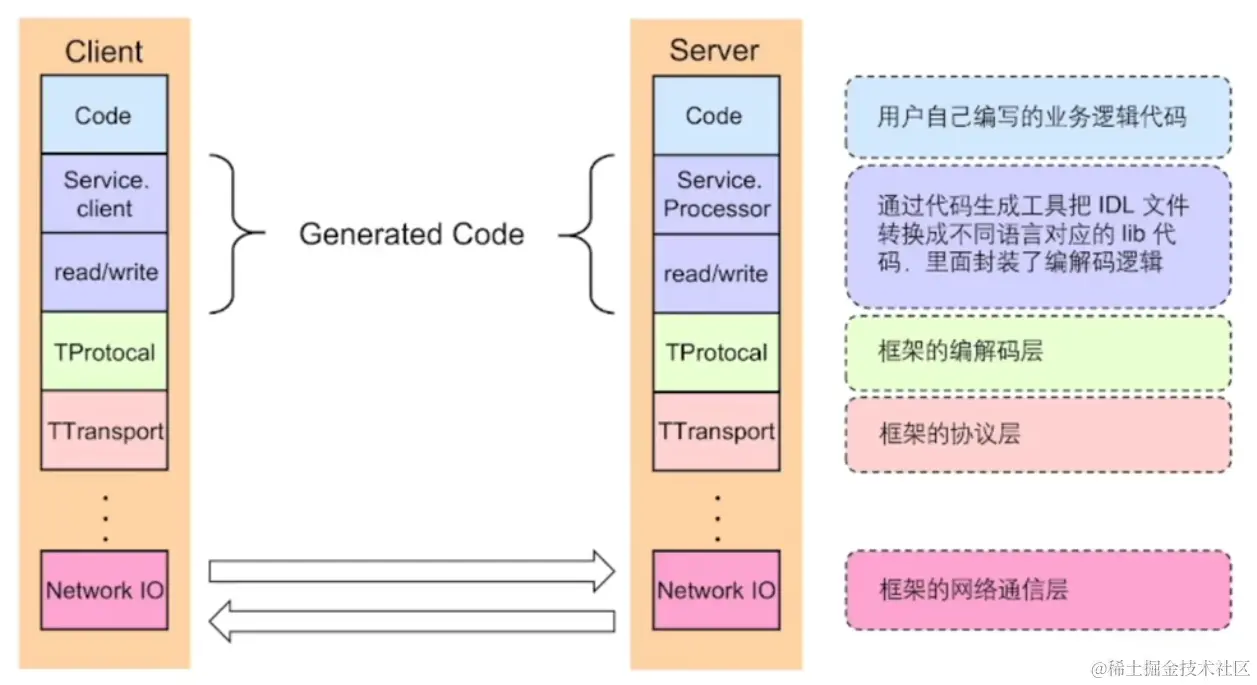

Thrift的分层如下图所示大致包括业务逻辑层、编解码层、协议层、网络通信层


编解码层

客户端和服务端会依赖于同一份IDL文件生成代码，生成的代码中封装了编解码的逻辑； IDL文件的数据格式分为以下几类：

  • 语言特定的格式
  • 文本格式（JSON、XML等，描述能力有限，不能区分浮点数和整数）
  • 二进制编码（Thrift的BinaryProtocol，Protobuf等；跨语言、高性能） 二进制编码TLV（Tag Length、Value）编码：
struct Person{
    1: reqired string        userName,
    2: optional i64          favoriteNumber,
    3: optional list<string> interests
}

以上述代码为例经过BinaryProtocol编码后如下：

image.png 可以看到对于string这种不定长的类型，会有8byte来表示实际长度，而向int类型的就没有，对于list类型的字段，会有2byte来表示list元素的类型，8byte来表示list的长度。

编码格式的选型 要考虑以下几个方面

  • 兼容性：支持自动增加新的字段，不影响老的服务，提高系统的灵活度
  • 通用性：支持跨平台，跨语言
  • 性能：从空间（码长）和时间（编码时间）两个维度考虑，

协议层

协议的设计套路，一般有以下两个

  • 特殊结束符：用指定的特殊字符来分割不同的信息单元

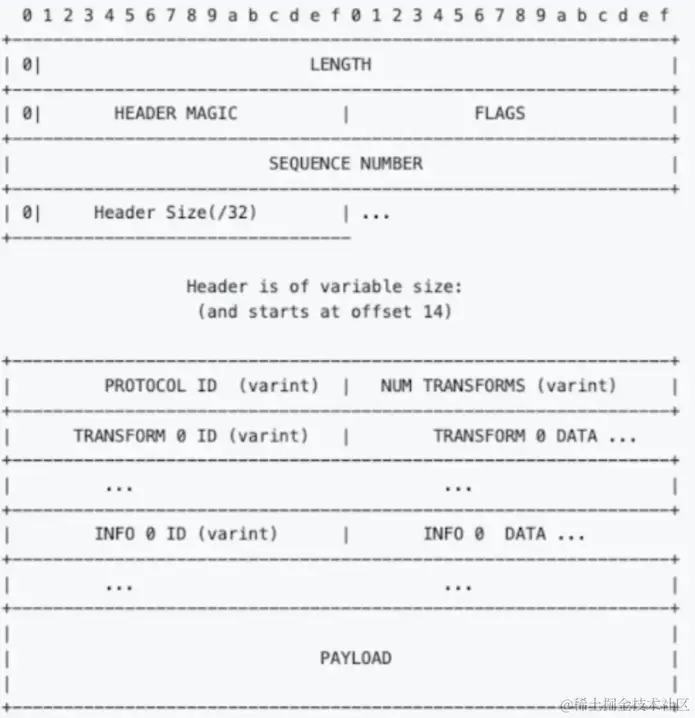

  • 变长协议：由定长加不定长的部分组成，其中不定长的部分前面要用定长的部分来描述实际长度 Thrift的通信协议：


  • LENGTH：表示数据包大小，不包含自身
  • HEADER MAGIC：表示版本信息，协议解析时快速校验
  • SEQUENCE NUMBER：表示数据包的seqID，可用于多路复用，单连接内递增
  • HEADER SIZE：头部长度，动第14字节开始计算到PAYLOAD前
  • PROTOCOL ID：编解码方式，有Binary和Compact两种
  • TRANSFORM ID：压缩方式，如zlib和snappy
  • INFO ID：传递一些定制的meta信息
  • PAYLOAD：消息体

协议解析： 先读取MagicNumber，了解到协议版本，再读取PayloadCodec了解到编码方式，最后解码Payload。

网络通信层

Sockets API： 介于应用层和传输层之间的接口，来封装TCP/UDP消息。 网络库：

  • 提供易用API：封装底层Socket API，连接管理和事件分发
  • 功能：协议支持TCP、UDP、UDS等，优雅退出、异常处理等
  • 性能：应用层buffer减少copy、高性能定时器、对象池等

RPC框架的关键指标

稳定性

需要一些保障策略：

  • 熔断：保护调用方，防止被调用的服务出现问题而影响到整个链路
  • 限流：保护被调用方，防止大流量把服务压垮
  • 超时控制：避免浪费资源在不可用节点上

保证请求成功率，提高成功率的方式有以下两种：

  • 负载均衡
  • 重试（合理的重试策略，防止链路过长导致雪崩）

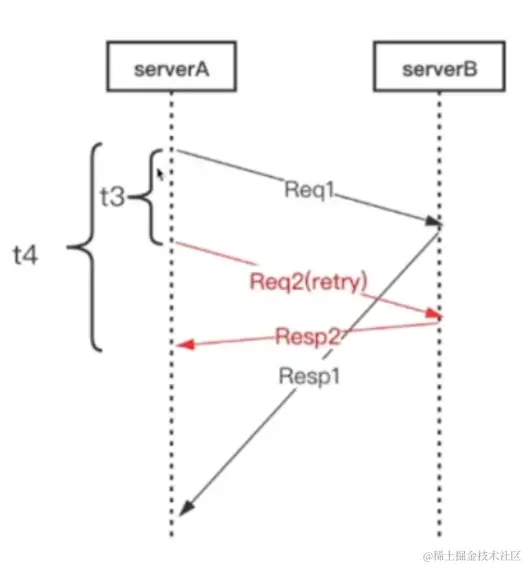

长尾请求的处理：要提高其成功率，一种方式为Backup Request，过程如下图所示：


设置一个阈值（一般为长尾请求的时间界限）t3，在t3内没返回的话再发送一个Request，以减少延时（不用等到第一次请求返回后再重试）。

框架中一般会通过注册中间件的方式实现稳定性，比如在创建Server或Client时加入一些option

WithTimeout(...)
WithRateLimiter(...)
WithLoadbalancer(...)
WithRetry(...)
WithBackupRequest(...)
WithCircuitBreaker(...)

易用性

  • 保证开箱即用,有合理的默认参数选项和丰富的文档
  • 周边工具：生成代码工具和手脚架工具

扩展性

可扩展的点有：

  • Middleware
  • Option
  • 编解码层
  • 协议层
  • 网络传输层
  • 代码生成工具插件扩展

观测性

  • Log、Metric、Tracing
  • 内置观测行服务

高性能

提升的目标为

  • 高吞吐
  • 低延迟 衡量时要考虑多个场景
  • 单机多机
  • 单连接多链接
  • 单/多 client/server
  • 不同大小的请求包
  • 不同的请求类型：pingpong、streaming 常用的手段有
  • 连接池
  • 多路复用
  • 高性能编解码协议
  • 高性能网络库
