消息队列原理与实战｜ 青训营笔记

用户7259818143821
106 阅读5分钟

消息队列MQ

这是我参与「第五届青训营」伴学笔记创作活动的第 13 天

消息队列(MQ)：指保存消息的一个容器，本质是一个队列。但是该队列需要支持高吞吐、高并发、高可用

发展

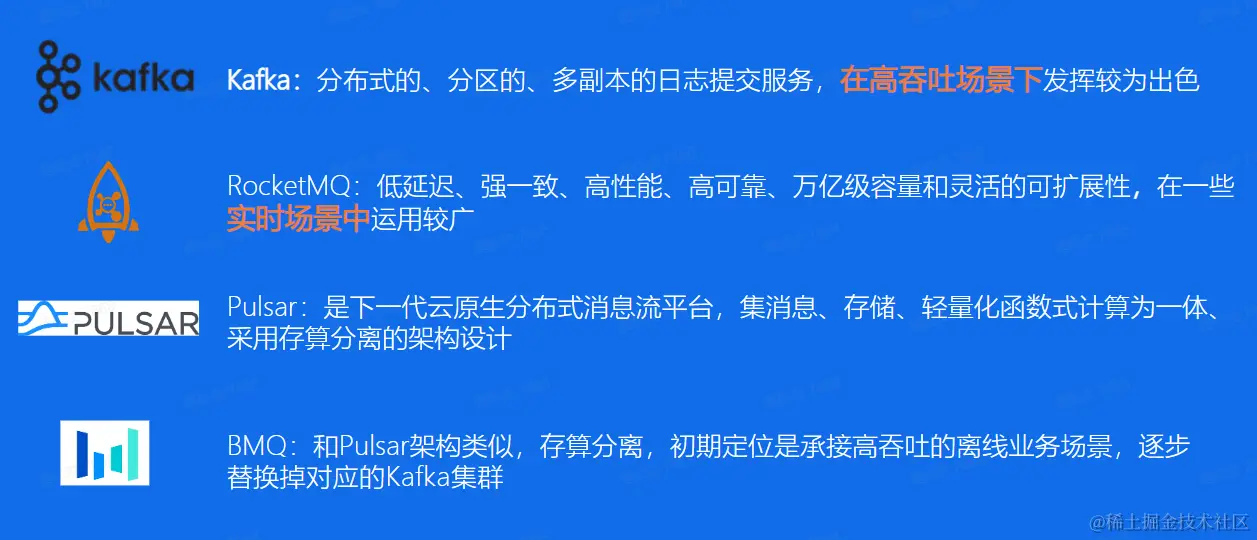

  • 业界MQ对比


Kafka

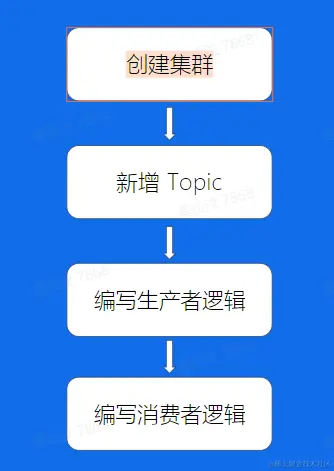

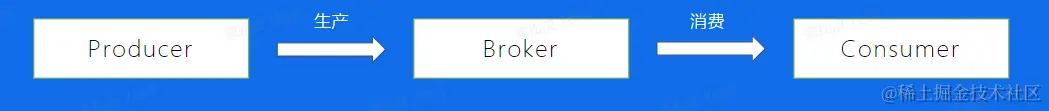

使用步骤

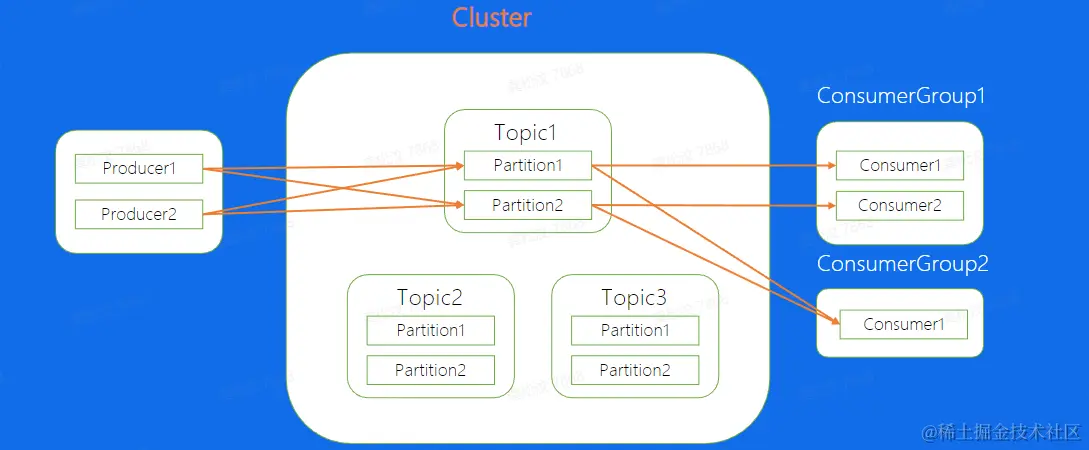

基本概念

  • Topic:逻辑队列，不同Topic可以建立不同的Topic
  • Cluster:物理集群，每个集群中可以建立多个不同Topic
  • Producer:生产者，负责将业务消息发送到Topic中
  • Consumer:消费者，负责消费Topic中的消息
  • ConsumerGroup:消费者组，不同组Consumer消费进度互不干涉

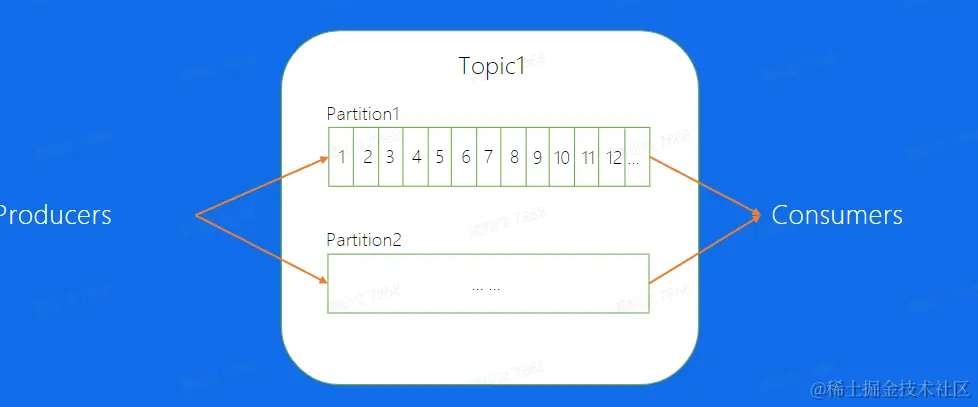

  • Partition:通常topic会有多个分片，不同分片之间消息是可以并发来处理的，这样提高单个Topic的吞吐


  • Offset：消息在 partition内的相对位置信息，可以理解为唯一ID，在 partition内部严格递增。


  • 每个分片有多个 Replica, Leader Replica将会从 ISR中选出。
  • Replica：分片的副本，分布在不同的机器上，可用来容灾，Leader对外服务，follwer异步去拉取leader的数据进行一个同步，如果leader挂掉了，可以将follower提升成leader再对外进行服务
  • lSR:意思是同步中的副本，对于Follower来说，始终和leader是有一定差距的，但当这个差距比较小的时候，我们就可以将这个follower副本加入到ISR中，不在ISR中的副本是不被允许提升为Leader

数据复制


架构


一条信息的存储过程

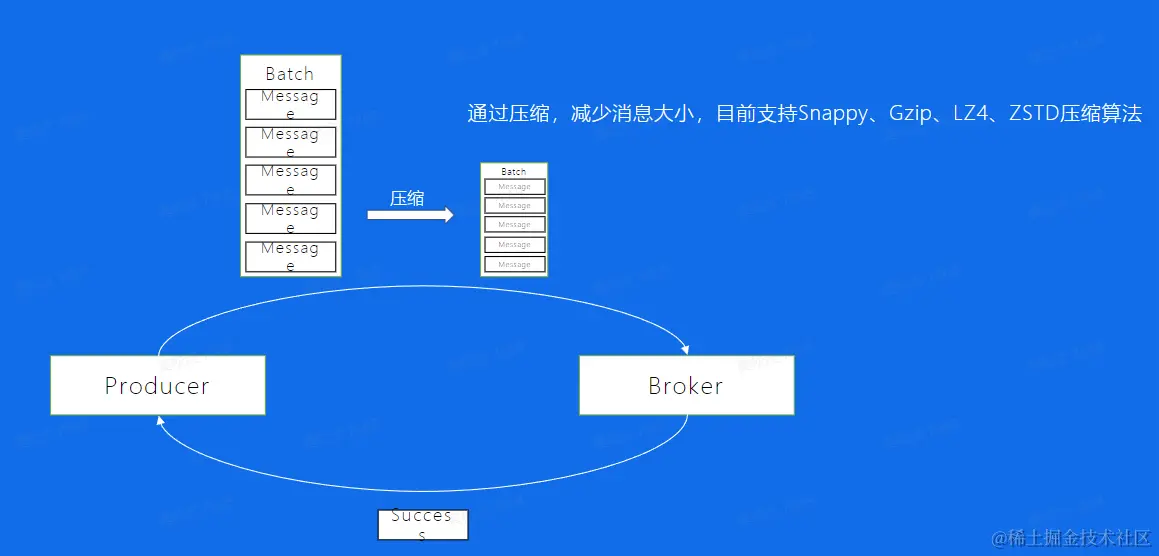

数据压缩

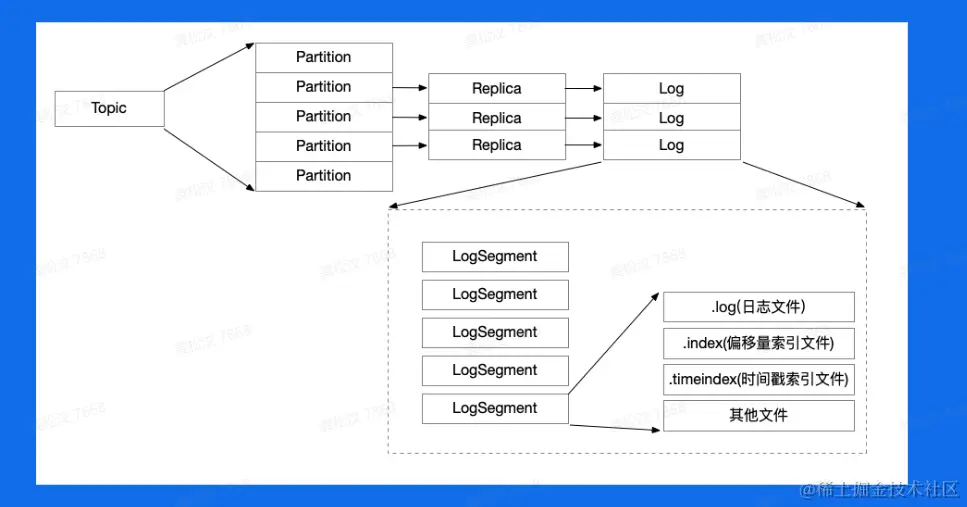

消息文件结构


磁盘结构

移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高，因此顺序写可以减少寻道所带来的时间成本。

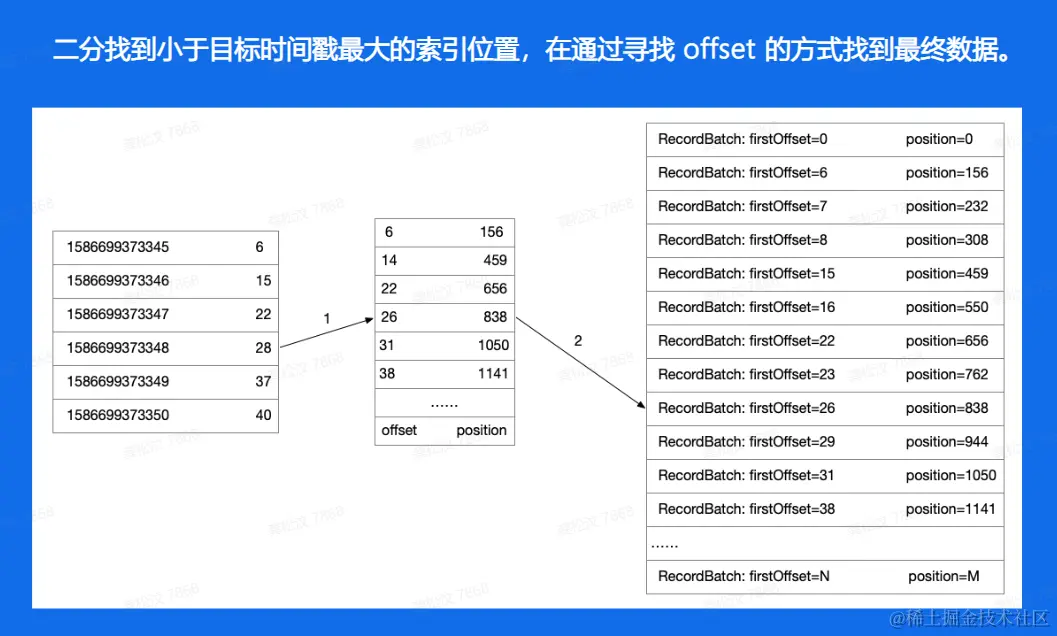

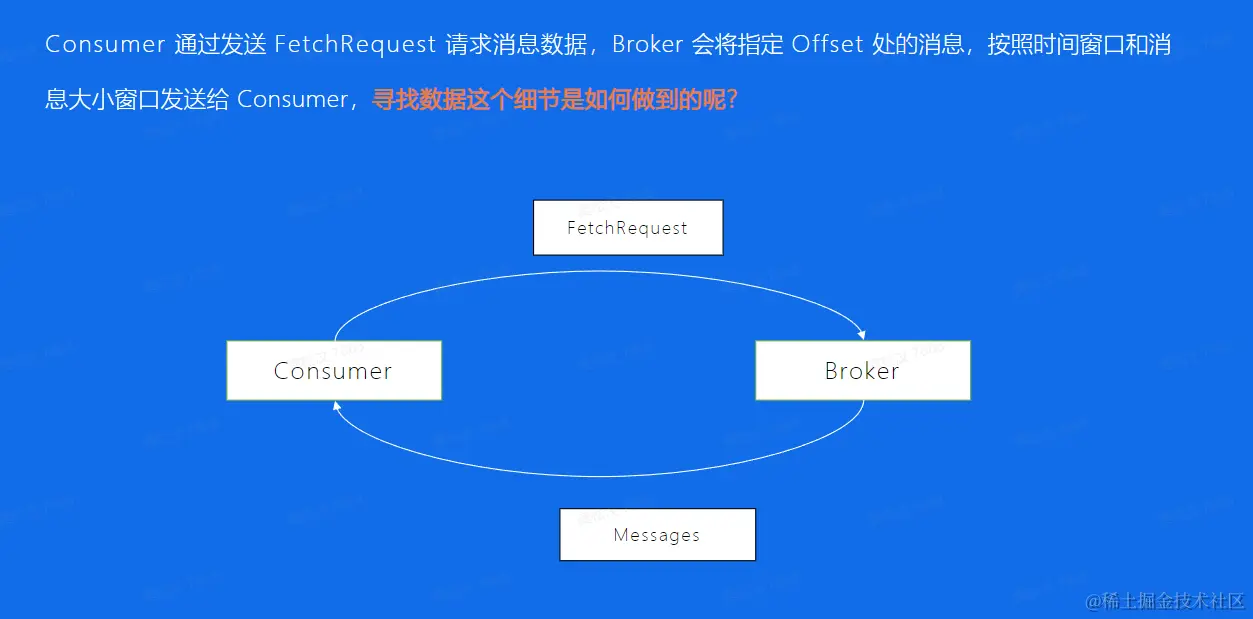

查找消息

image.png 二分查找


读取数据

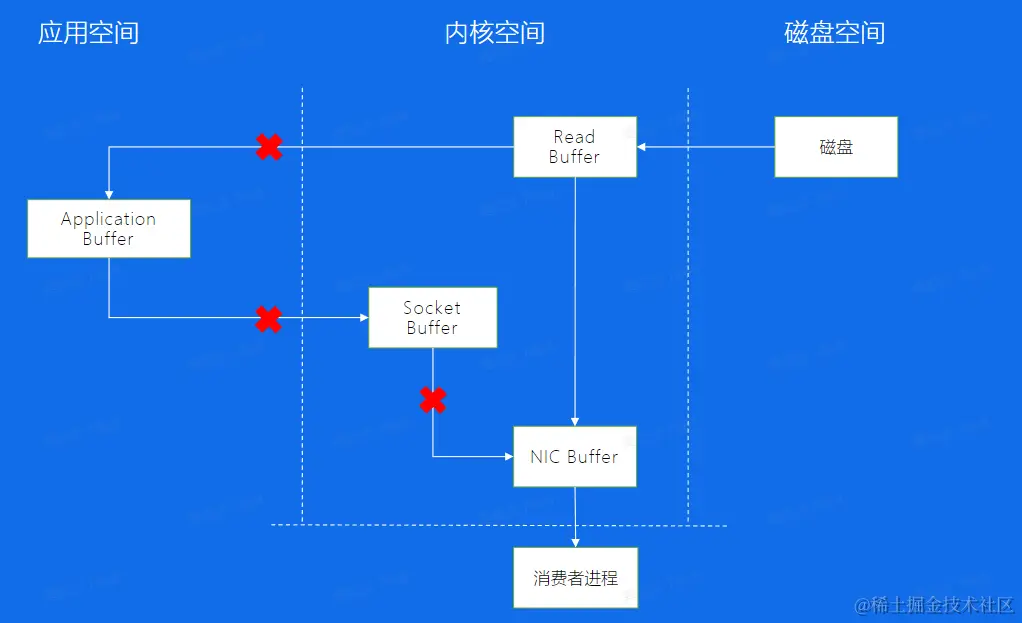

零拷贝


  • Consumer从Broker中读取数据，通过sendfile的方式，将磁盘读到os内核缓冲区后，直接转到socket buffer进行网络发送 Producer生产的数据持久化到broker，采用mmap文件映射，实现顺序的快速写入

消息接收端的消费

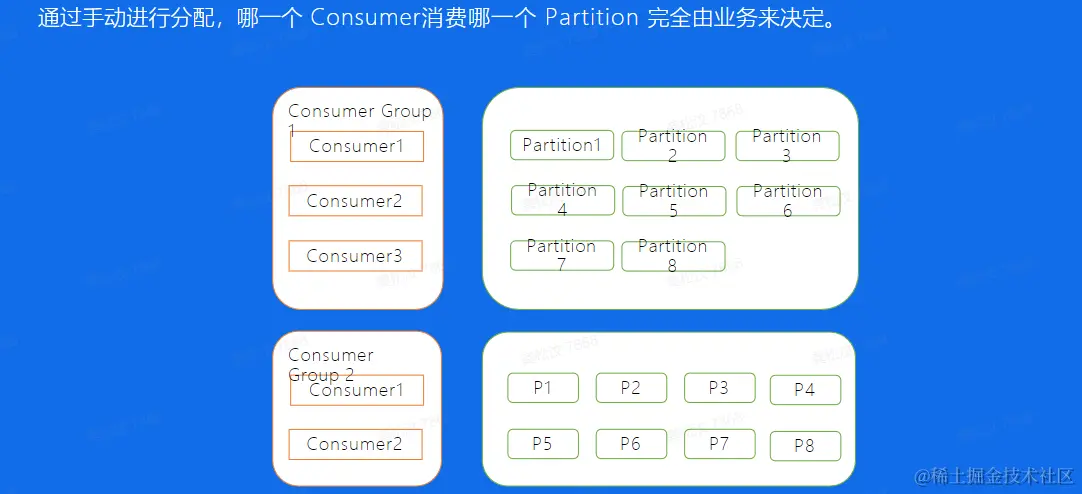

  • 手动分配

    • 如果我们的Consumer3挂掉了，我们的7,8分片是不是就停止消费了。又或者，如果我们新增了一台Consumer4，那是不是又需要停掉整个集群，重新修改配置再上线，保证Consumer4也可以消费数据，其实上面两个问题，有时候对于线上业务来说是致命的。 image.png

  • 自动分配

    • 在我们的Broker集群中，对于不同的Consumer Group来讲，都会选取一台Broker当做Coordinator，而Coordinator的作用就是帮助Consumer Group进行分片的分配，也叫做分片的rebalance，使用这种方式，如果ConsumerGroup中有发生宕机，或者有新的Consumer加入，整个partition和Consumer都会重新进行分配来达到一个稳定的消费状态

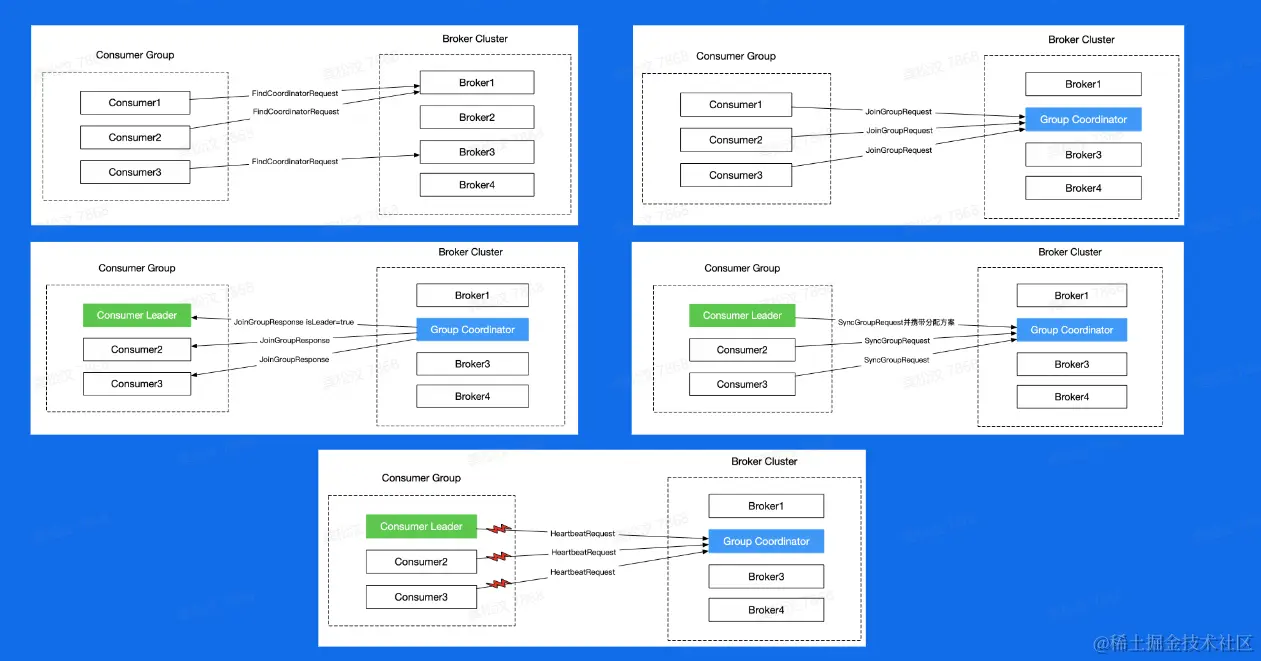

Rebalance

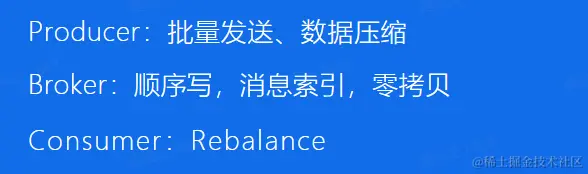

小总结


数据复制问题

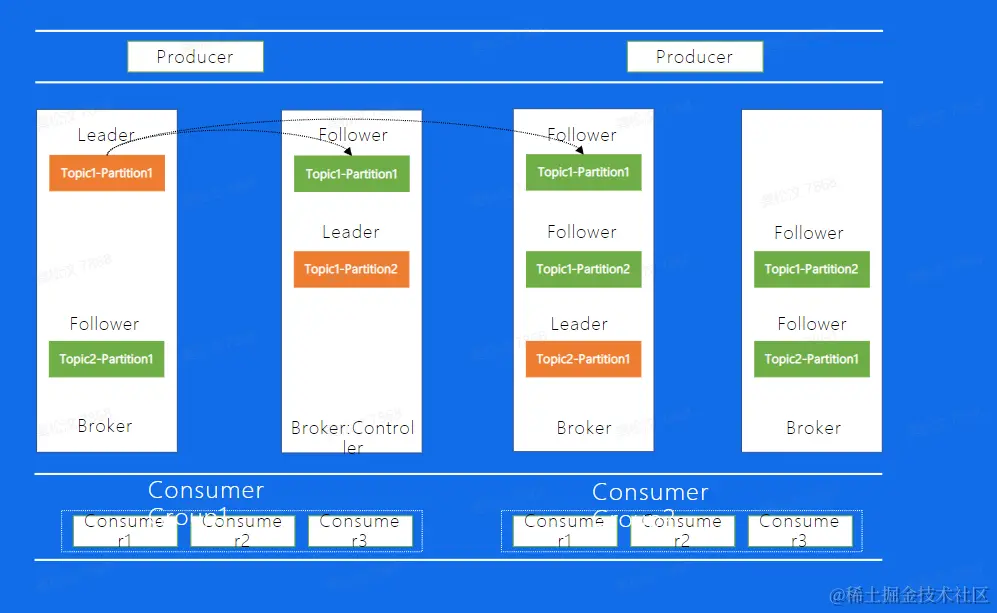

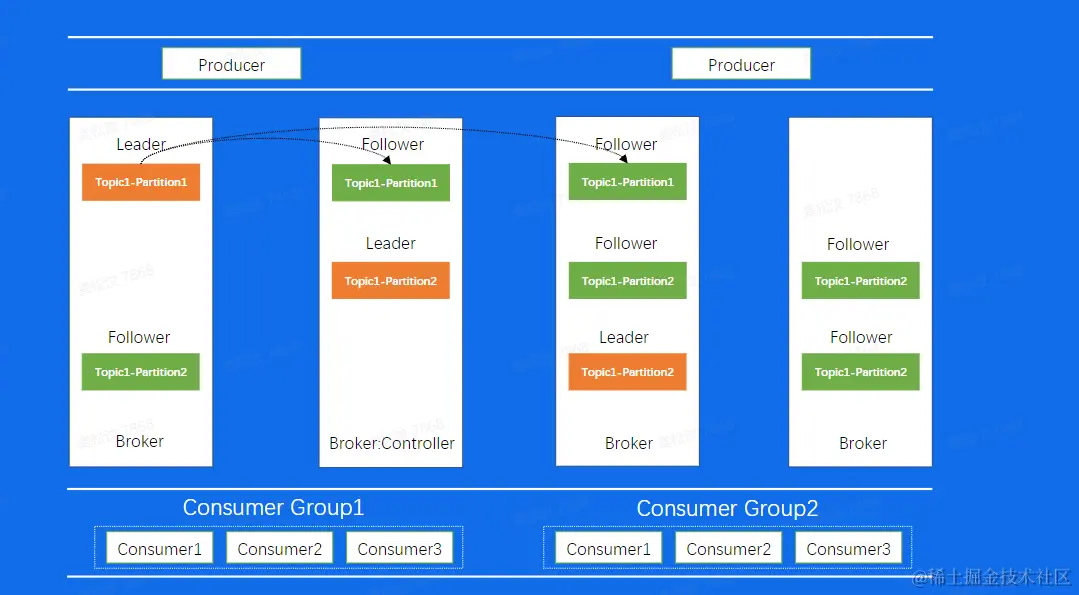

image.png 通过前面的介绍我们可以知道，对于Kafka来说，每一个Broker上都有不同topic分区的不同副本，而每一个副本，会将其数据存储到该Kafka节点上面，对于不同的节点之间，通过副本直接的数据复制，来保证数据的最终一致性，与集群的高可用。

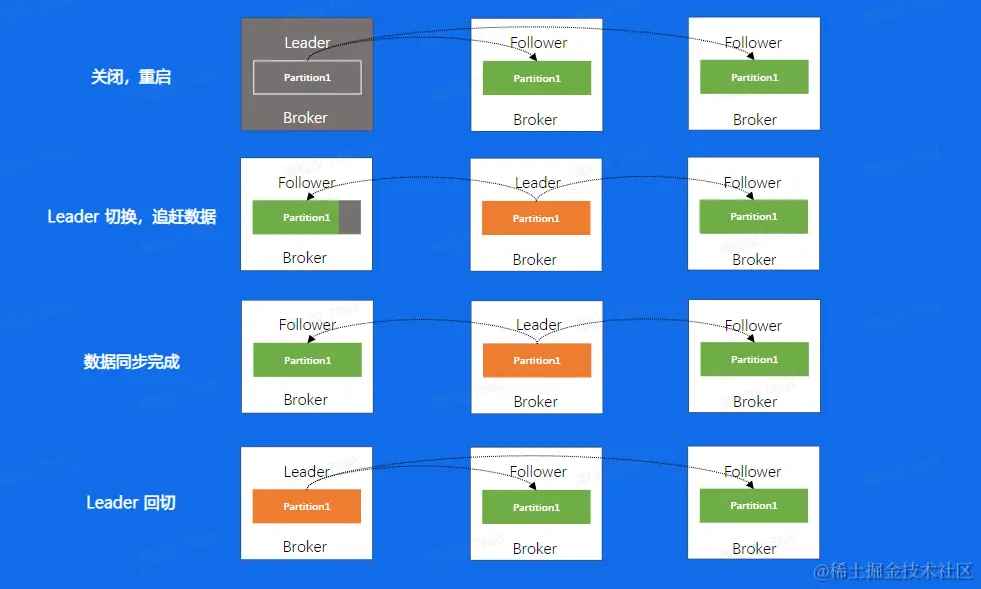

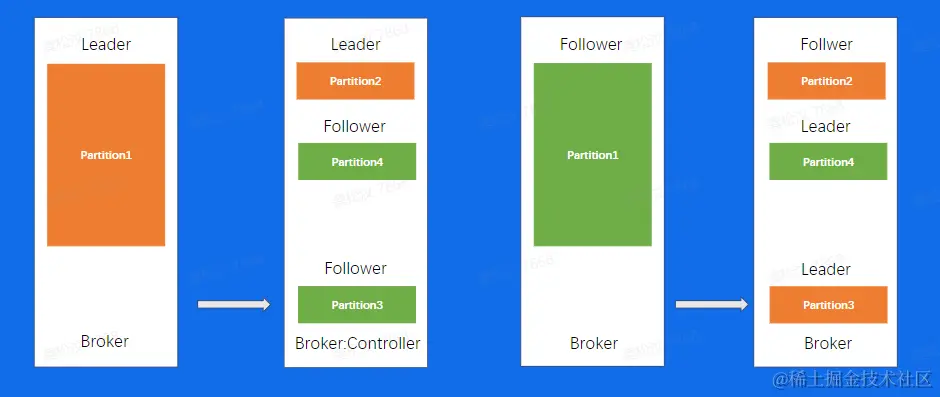

重启操作

image.png 回切的必要： 在众多 leader 的转移过程中，就会产生 leader 不均衡现象，可能一小部分 broker 上有大量的 leader，影响了整个集群的性能，所以就需要把 leader 调整会最初的 broker 上，这就需要 preferred leader 选举。

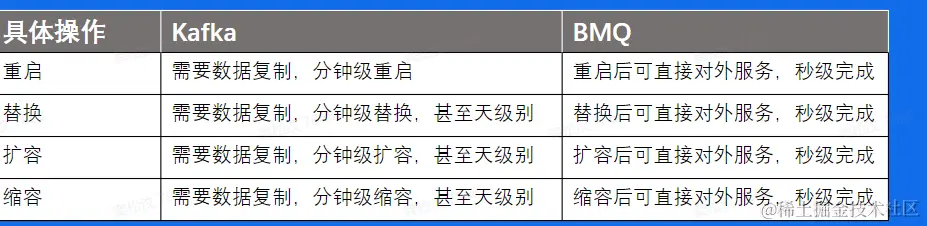

替换、扩容、所容

本质还是数据复制问题

负载不均衡

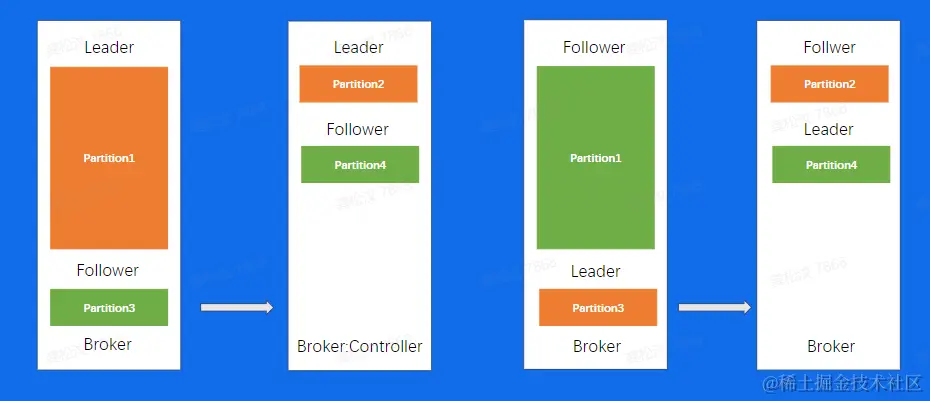

image.png 但我们的数据复制又会引起Broker1的IO升高，所以问题就变成了，我为了去解决IO升高，但解决问题的过程又会带来更高的IO，所以就需要权衡IO设计出一个极其复杂的负载均衡策略

BMQ

  • 兼容Kafka协议，存算分离，云原生消息队列

架构图



文件结构

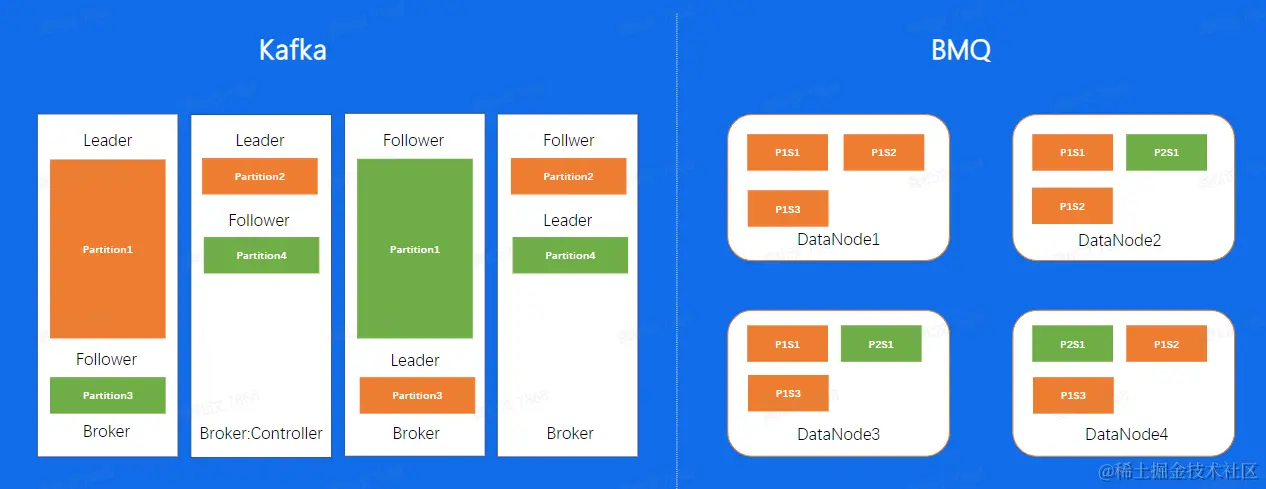

image.png 对于Kafka分片数据的写入，是通过先在Leader上面写好文件，然后同步到Follower上，所以对于同一个副本的所有Segment都在同一台机器上面。就会存在之前我们所说到的单分片过大导致负载不均衡的问题，但在BMQ集群中，因为对于单个副本来讲，是随机分配到不同的节点上面的，因此不会存在Kafka的负载不均问题

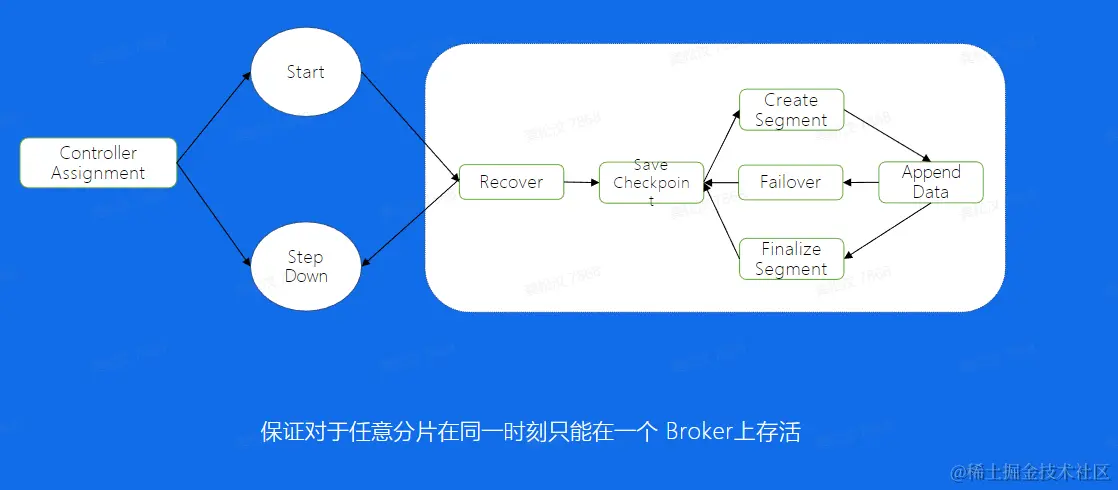

Partition状态机


写文件流程


  • Thread的具体逻辑，首先会将Buffer中的数据取出来，调用底层写入逻辑，在一定的时间周期上去flush，flush完成后开始建立Index，也就是offset和timestamp对于消息具体位置的映射关系 Index建立好以后，会save一次checkpoint，也就表示，checkpoint后的数据是可以被消费的

  • 我们想一下，如果没有checkpoint的情况下会发生什么问题，如果flush完成之后宕机，index还没有建立，这个数据是不应该被消费的

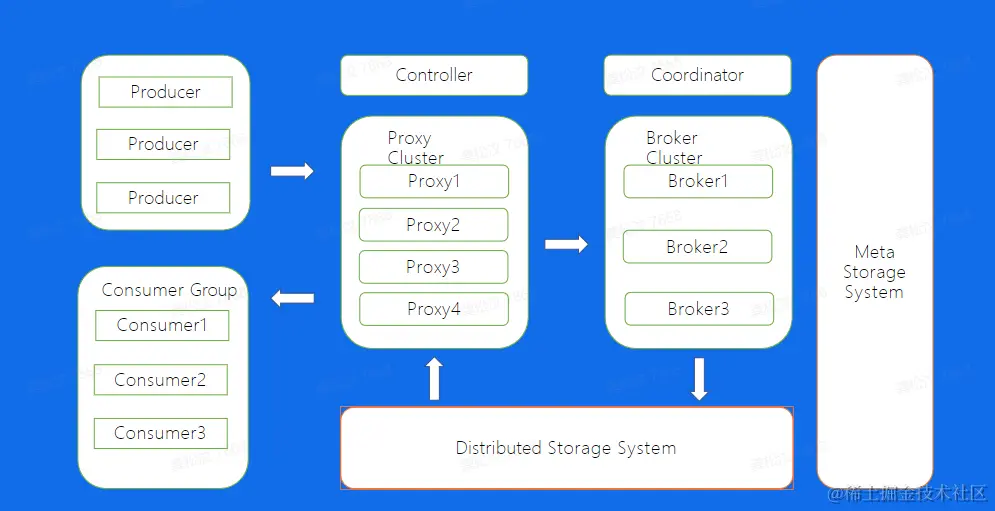

Proxy

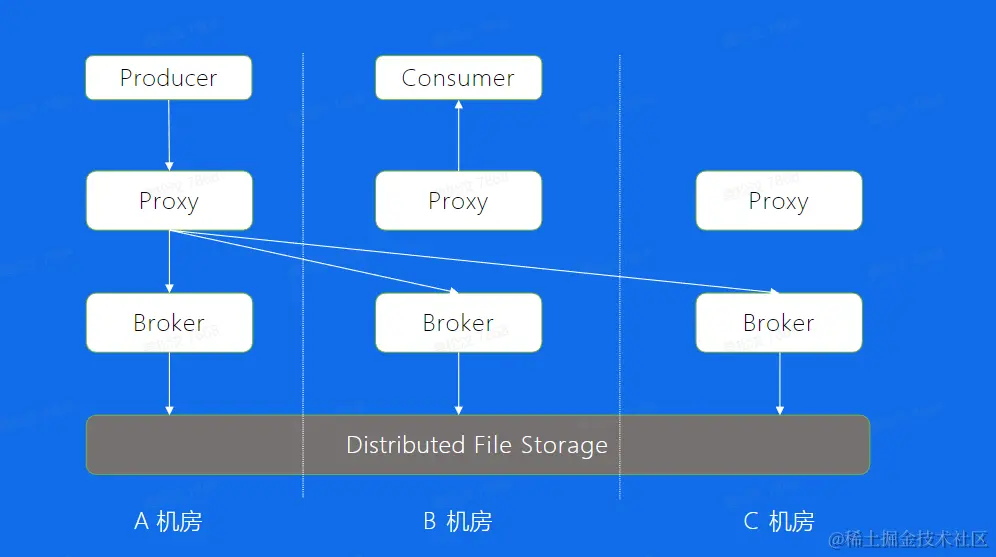

多机房部署

  • 防止机房级故障带来的影响

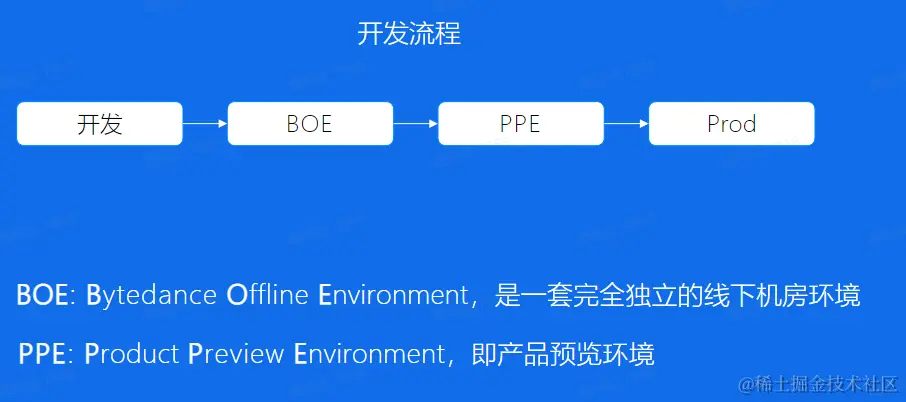

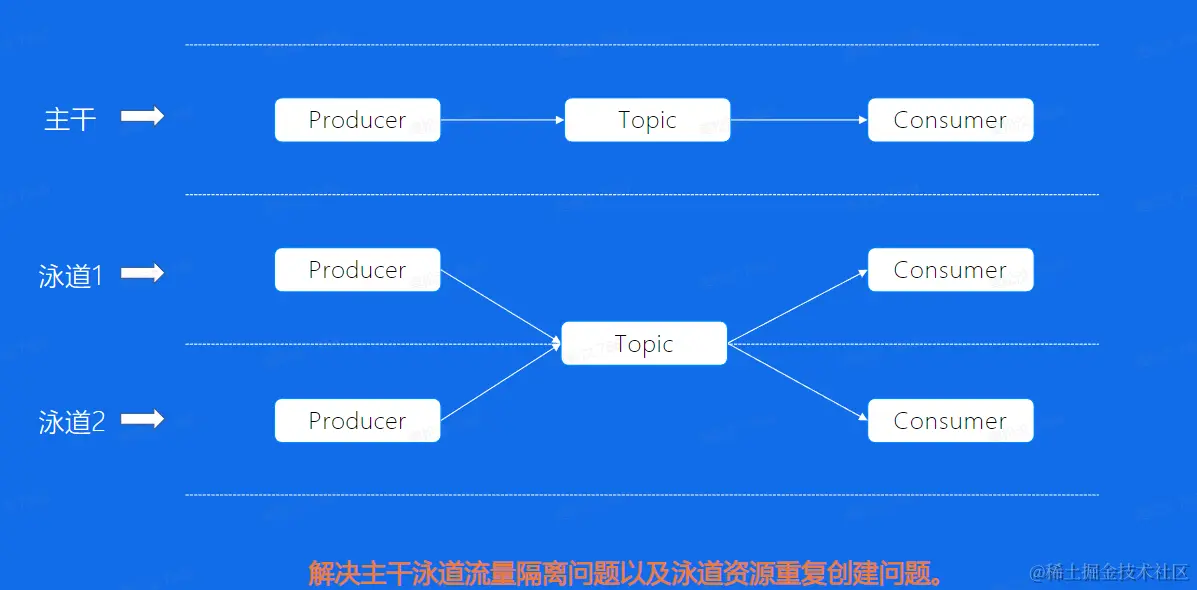

泳道消息



Databus

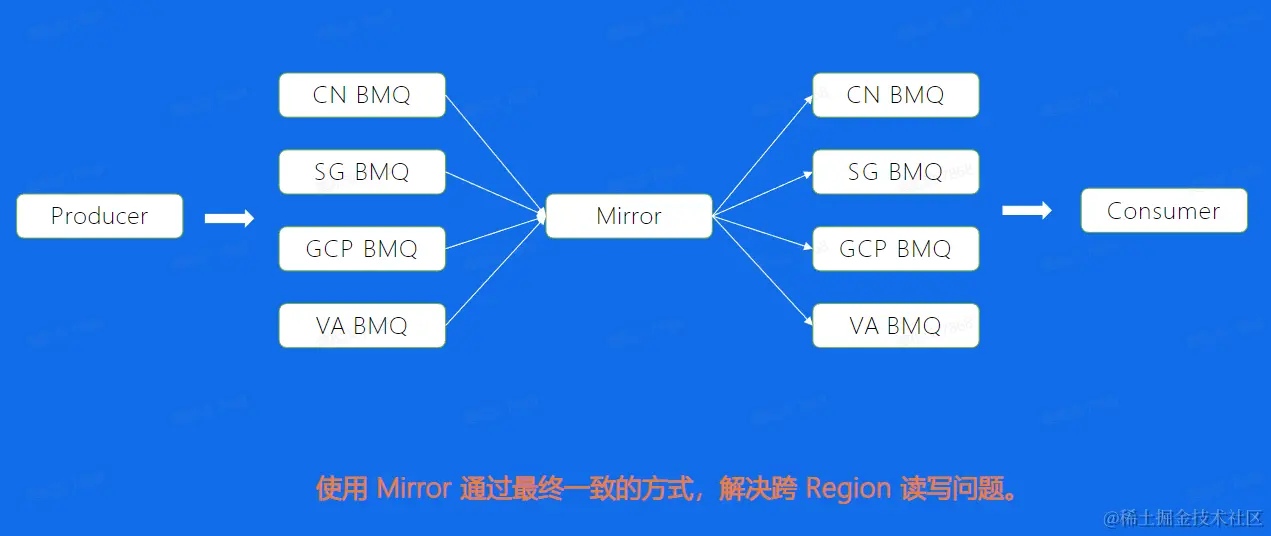

Mirror

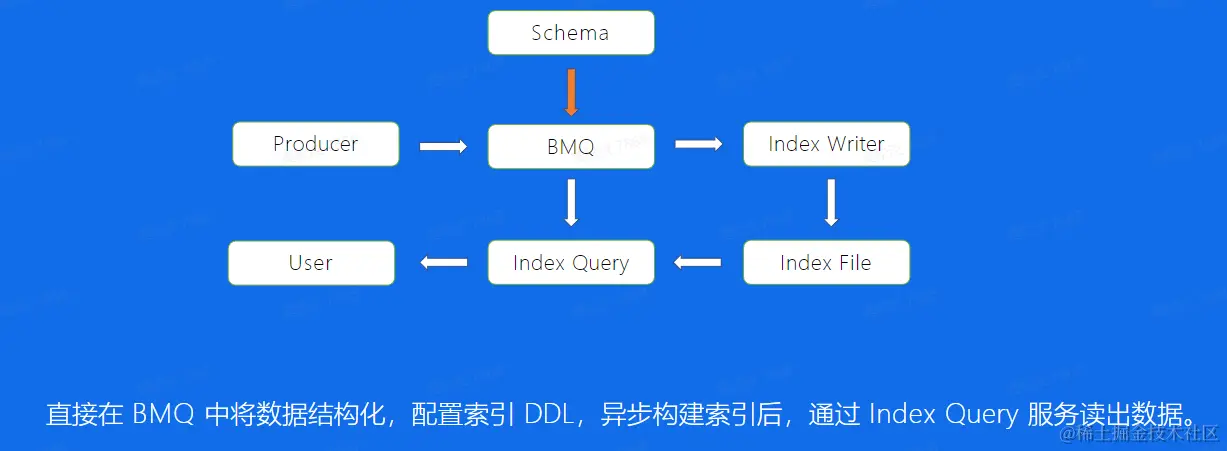

Index

如果希望通过写入的Logld、Userld 或者其他的业务字段进行消息的查询，应该怎么做?

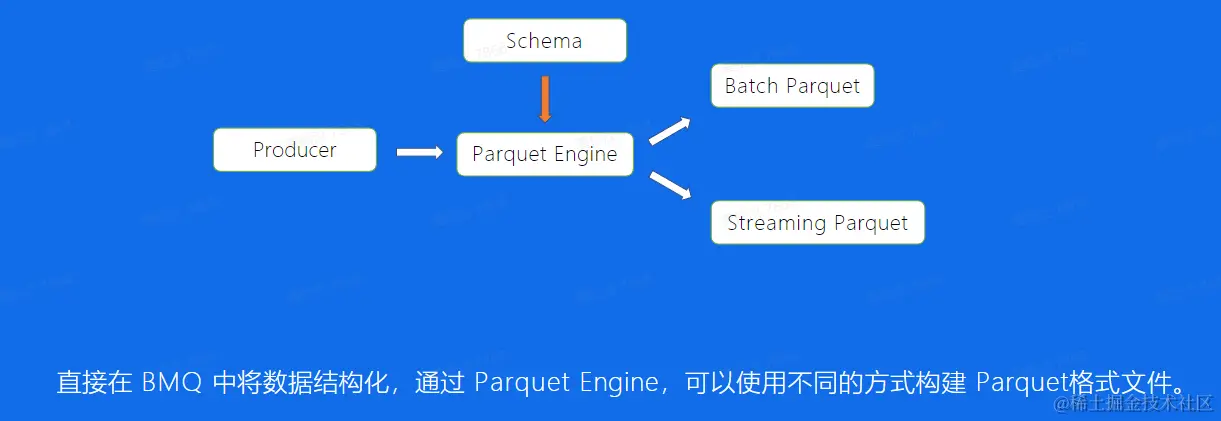

Parquet

Apache Parquet是Hadoop生态圈中一种新型列式存储格式，它可以兼容Hadoop生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hive、lmpala、Drill等)。

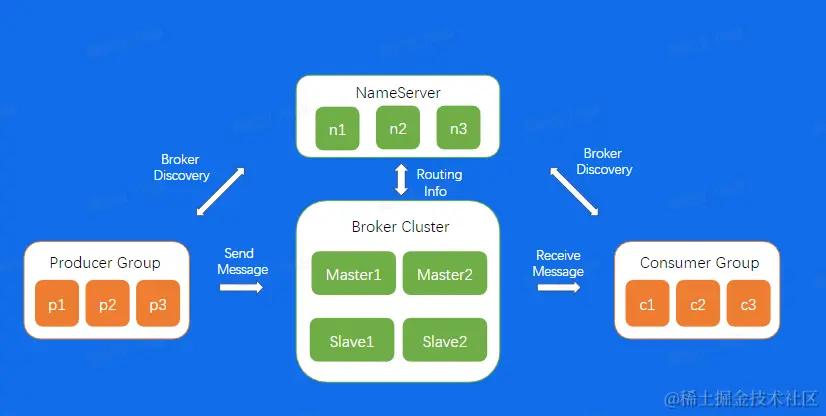

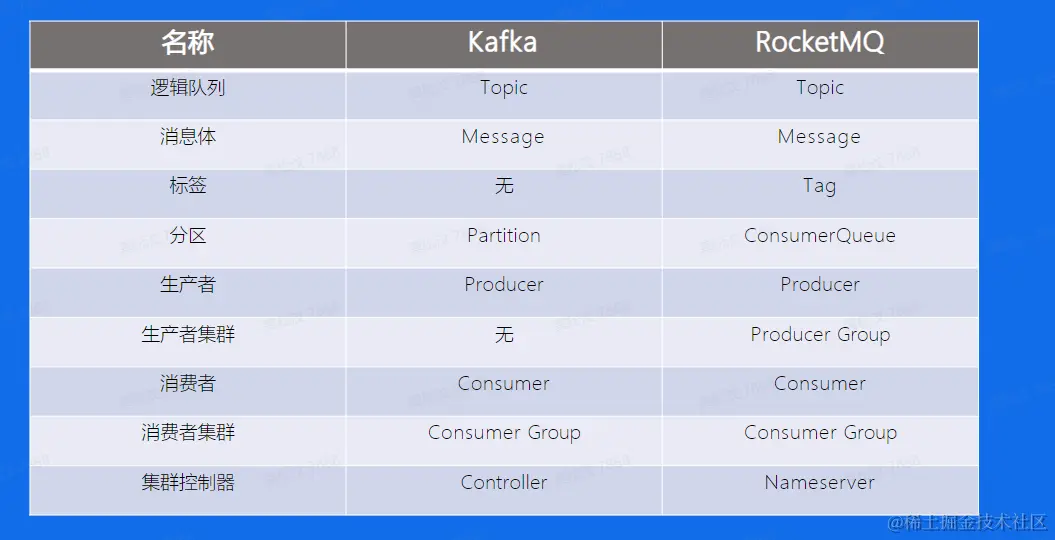

RocketMQ



存储模型

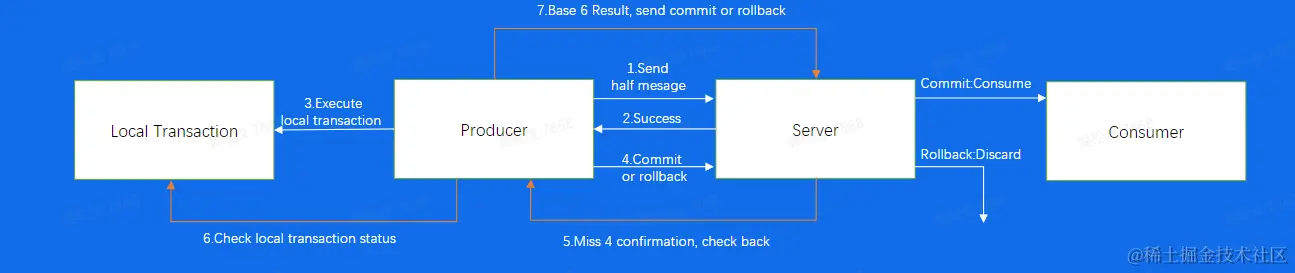

事务消息

  • 相当于二阶段提交 image.png

延迟消息

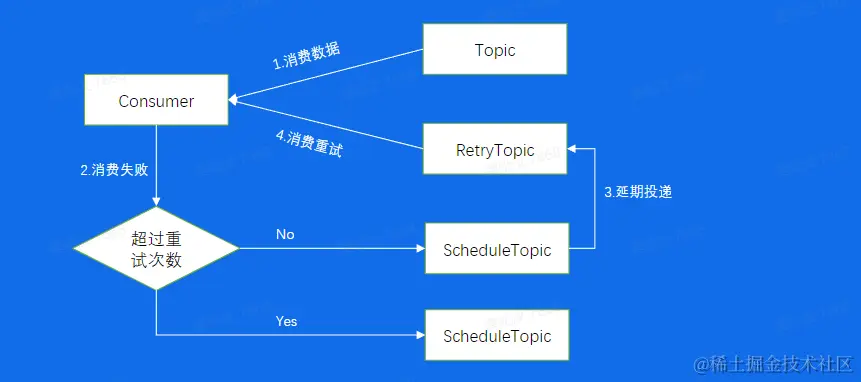

消费重试和死信队列
