深入浅出RPC框架

基本概念

RPC（远程过程调用）

一次RPC的完整过程

  1. IDL：（Interface description language）接口描述语言文件。通过IDL一种中立的方式描述接口，使得在不同平台语言上编写的程序可以相互通信

  2. 生成代码

    通过编译器工具把IDL文件转化成语言对应的静态库

  3. 编解码

    从内存中表示到字节序列的过程称为编码，反之为解码，也常叫做序列化和反序列化

  4. 通信协议

    规范了数据在网络传输中的传输内容和格式。除了必须的请求/响应数据外，通常还会包括必要的元数据

  5. 网络传输

    通常基于成熟的网络库走TCP/UDP传输

RPC的好处

  1. 单一职责，有利于分工协作和维护开发
  2. 可扩展性强，资源利用率更优
  3. 故障隔离，服务的整体可靠性更高

RPC带来的问题

  1. 服务宕机，对方应该如何处理？
  2. 在调用过程中发生网络异常，如何保证消息的可达性？
  3. 请求量突增导致服务无法及时处理，有哪些应对措施？

分层设计

主要可以分为三层：

  1. 编解码层：通过代码生成工具把IDL文件转化成不同语言对应的lib代码，里面封装了请求数据的编解码逻辑
  2. 协议层：框架的RPC协议层，规定了传输内容和格式
  3. 网络通信层：框架的网络通信层，通常是走TCP或http2

编解码层

编码：将特定语言对象编码成二进制的IDL数据格式

解码：将二进制的IDL数据格式解码成特定语言对象

数据格式

编解码层的数据格式要具备以下能力：

  1. 多种语言支持编解码。编码能够适配多种语言，请求或响应信息能够转化为各种语言的对象，不能与特定的语言绑死，
  2. 具有可读性。
  3. 类型区分度强。能够区分字段具体类型如浮点型（JSON格式不可以区分浮点型，并且JSON格式会精度丢失）

image-20230210154243929

所以在编解码层使用二进制编码：

具备跨语言和高性能等优点，常见有Thrift的BinaryProtocal，Protobuf等

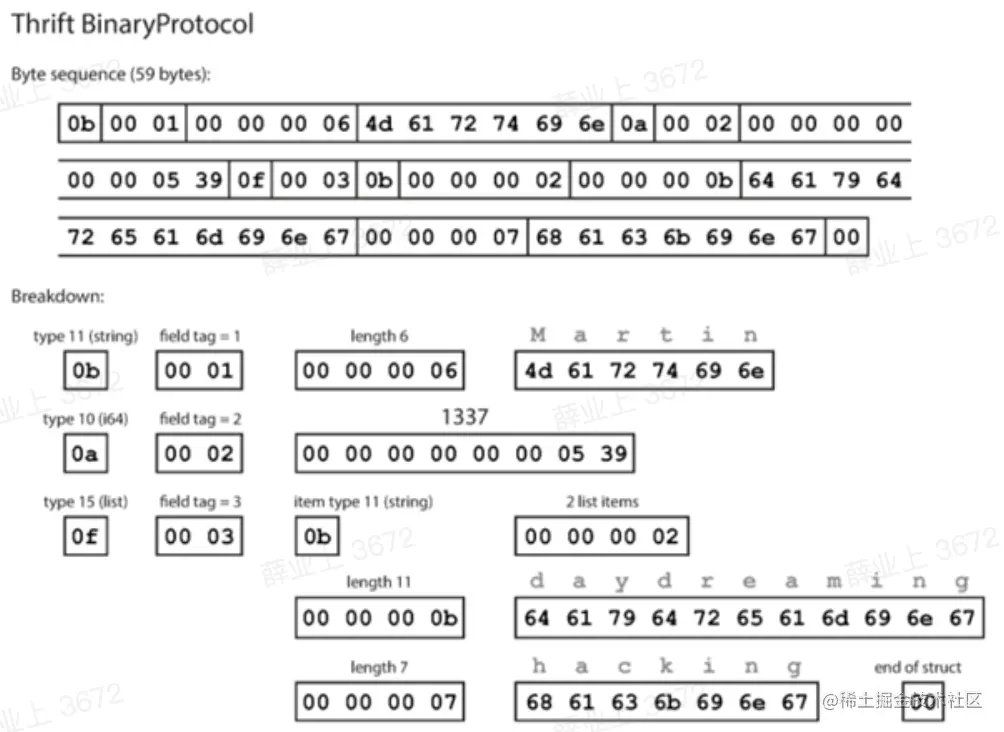

编解码层的二进制编码：

image-20230210160017121

一个BinaryProtocal编码二进制格式

选型

二进制编解码选型需要满足的条件：

  1. 兼容性：自动增加新的字段，而不影响老的服务，这将提高系统的灵活度
  2. 通用型：支持跨平台，跨语言
  3. 性能：从空间和时间两个维度考虑，也就是编码后数据大小和编码耗费时常

Thrift和Protobuf在二进制编解码层面做的都是非常优秀的

协议层

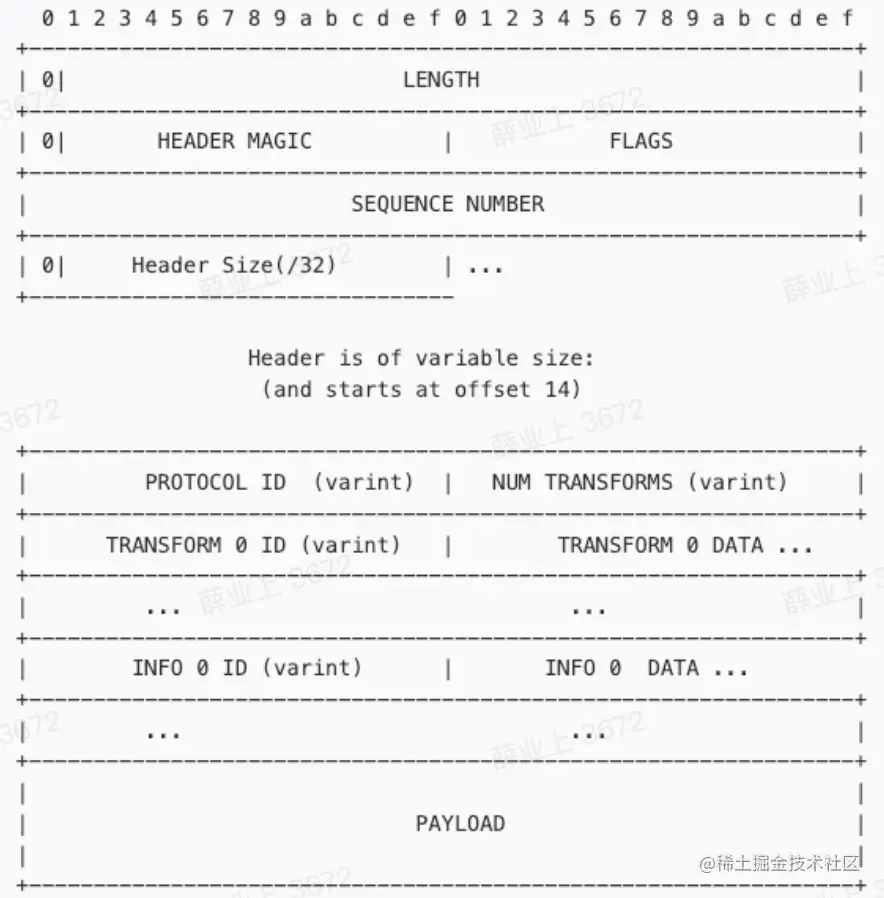

协议构造

image-20230210160753552

  • LENGTH：数据包大小，不包含自身
  • HEADER MAGIC：标识版本信息，协议解析时候快速校验
  • SEQUENCE NUMBER：表示数据包的segID,可用于多路复用，单连接内递增
  • HEADER SIZE：头部长度，从第14个字节开始计算一直到PAYLOAD前
  • PROTOCOL ID：编解码方式，有Binary和Compact两种
  • TRANSFORM ID：压缩方式，如Zib和snappy
  • INFO ID：传递一些定制的meta信息PAYLOAD:消息体

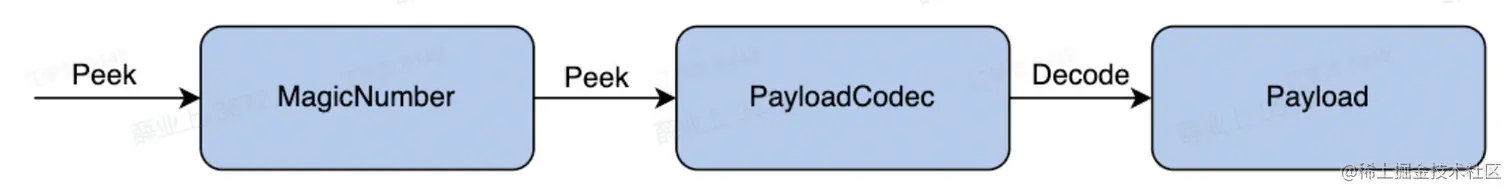

协议解析

协议解析的过程就是一步一步读取字节内容转化成最终有用的信息

image-20230210161226810

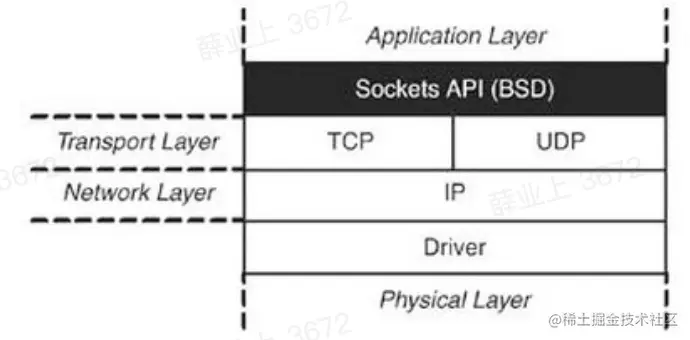

网络传输层

image-20230210161305829

通常就是利用系统层面的Sockets API来进行管理和控制TCP传输，可以用语言本身的net库也可以用第三方网络库进行编程

网络库

  1. 提供简单易用的API

    • 封装操作系统的Socket API
    • 连接管理和事件分发

  2. 功能：

    • 协议支持：TCP、UDP、和uds等
    • 优雅退出，异常处理

  3. 性能：

    • 应用层buffer减少copy
    • 高性能定时器、对象池等

结论

  1. RPC框架的主要核心有三层，编解码层、通信协议层、网络传输层
  2. 二进制编码的数据格式和选型要点
  3. 协议的构造、框架解析协议的流程，实现网络通信
  4. 选取网络库进行Socket API编程实现网络传输

关键指标

稳定性

  1. 熔断：保护调用方，防止被调用的服务出现问题而影响到整个链路
  2. 限流：保护被调用方，防止大流量把服务压垮
  3. 超时控制：避免浪费资源在不可用节点上
  4. 负载均衡+重试

易用性

  1. 开箱即用：合理的默认参数选项、丰富的文档
  2. 周边工具：生成代码工具、脚手架工具

扩展性

  1. Middleware
  2. Option
  3. 编解码层
  4. 协议层
  5. 网络传输层
  6. 代码生成工具插件扩展

观测性

  1. Log、Metric、Tracing
  2. 内置观测性服务

高性能

  1. 高吞吐
  2. 低延迟
  3. 手段：连接池、多路复用、高性能编解码协议、高性能网络库

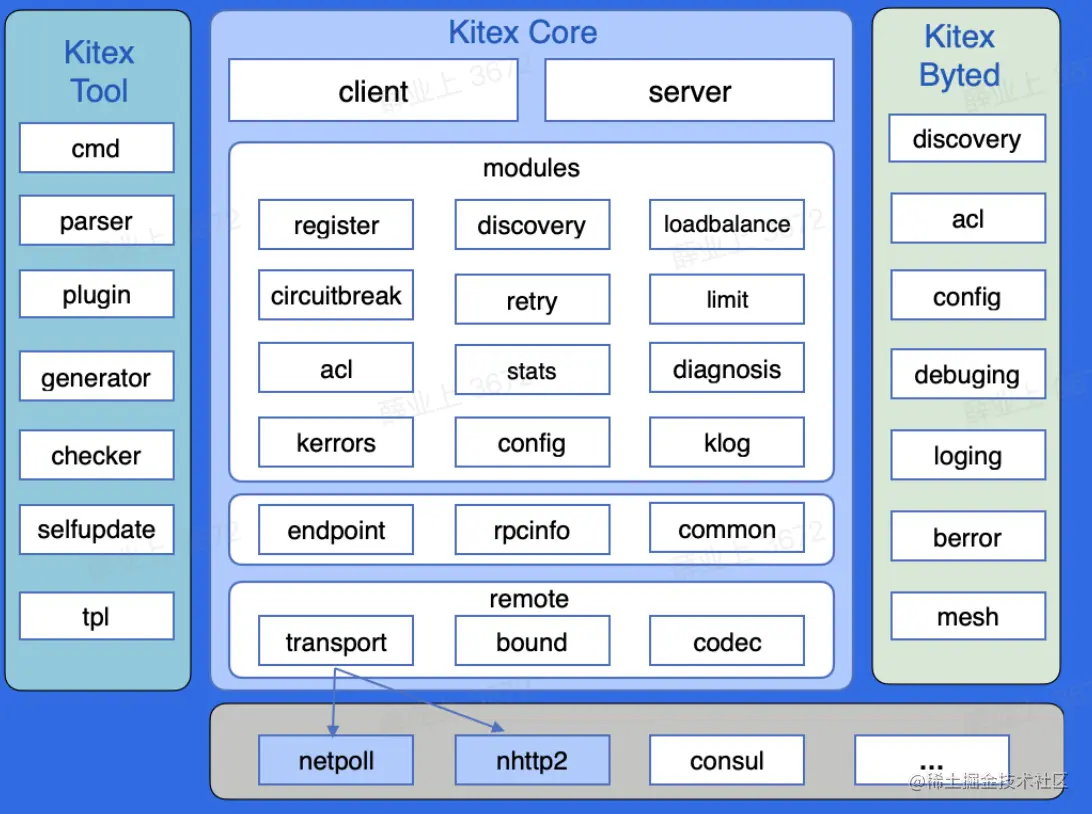

Kitex RPC框架

Kitex Core：核心组件 Kitex Byted：与公司内部基础设施集成 Kitex Tool：代码生成工具

image-20230210162937267

网络库Netpoll

go原生网络库的弊端：

  1. 原生库无法感知连接状态：在使用连接池时，池中存在失效连接，影响连接池的复用。
  2. 原生库存在goroutine暴涨的风险：一个连接一个goroutine的模式，由于连接利用率低下，存在大量goroutine占用调度开销，影响性能。

Netpoll优势：

  1. 解决无法感知连接状态问题：引入epoll主动监听机制，感知连接状态
  2. 解决goroutine暴涨的风险：建立goroutine池，复用goroutine
  3. 提升性能：引入Nocopy Buffer,.向上层提供NoCopy的调用接口，编解码层面零拷贝

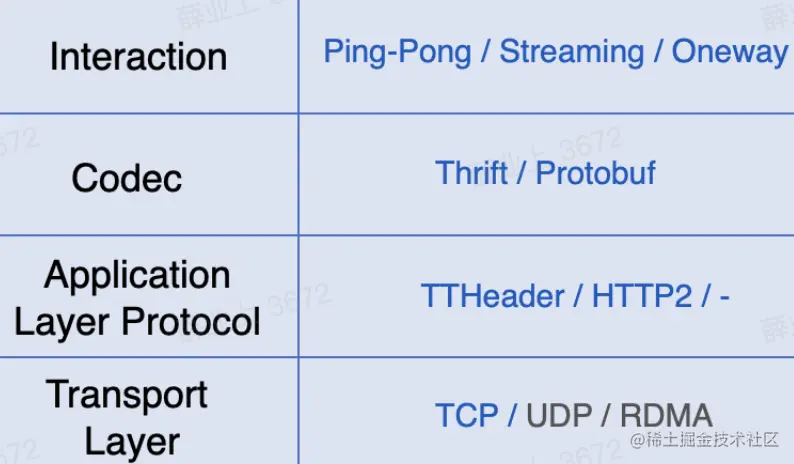

特性：

支持多协议，支持灵活的自定义协议的扩展

image-20230210163417435

总结

  1. RPC框架主要三层：编解码层、通信协议层、网络传输层
  2. RPC框架性能指标：稳定性、可扩展性、高性能等
  3. Kitex RPC框架简介和Netpoll优势
