这是我参与「第五届青训营 」伴学笔记创作活动的第 14 天

一、本堂课重点内容：

  • 基本概念
  • RPC 框架分层设计
  • RPC 框架核心指标
  • 字节内部 Kitex 实践分享

二、详细知识点介绍：

基本概念

  • 相比本地函数调用，RPC调用需要解决的问题

    • 函数映射
    • 数据转换成字节流
    • 网络传输
  • 一次 RPC 的完整过程

  • RPC 带来的问题将由 RPC 框架来解决

    • 服务宕机如何感知？
    • 遇到网络异常应该如何应对？
    • 请求量暴增怎么处理？

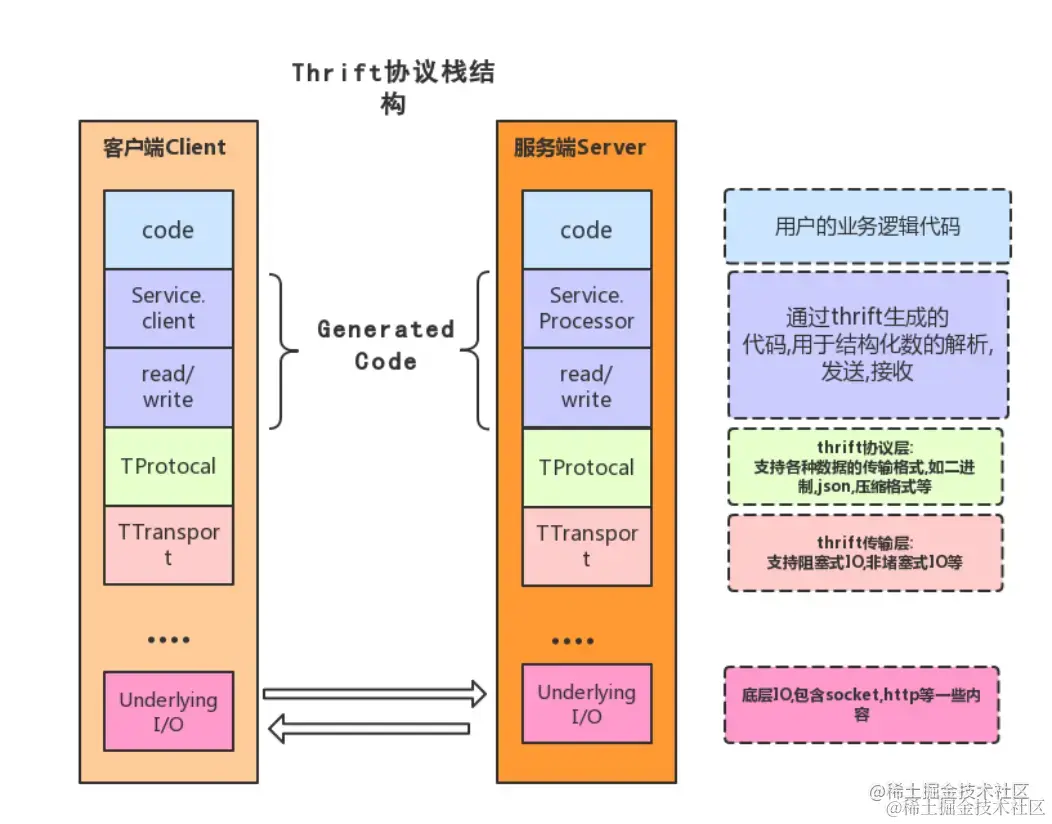

RPC 框架分层设计

编解码层

  • 数据格式

    • 语言特定格式：例如 java.io.Serializable
    • 文本格式：例如 JSON、XML、CSV 等
    • 二进制编码：常见有 Thrift 的 BinaryProtocol，Protobuf，实现可以有多种形式，例如 TLV 编码 和 Varint 编码

  • 选型考察点

    • 兼容性

    • 通用型

    • 性能

      • 空间开销
      • 时间开销

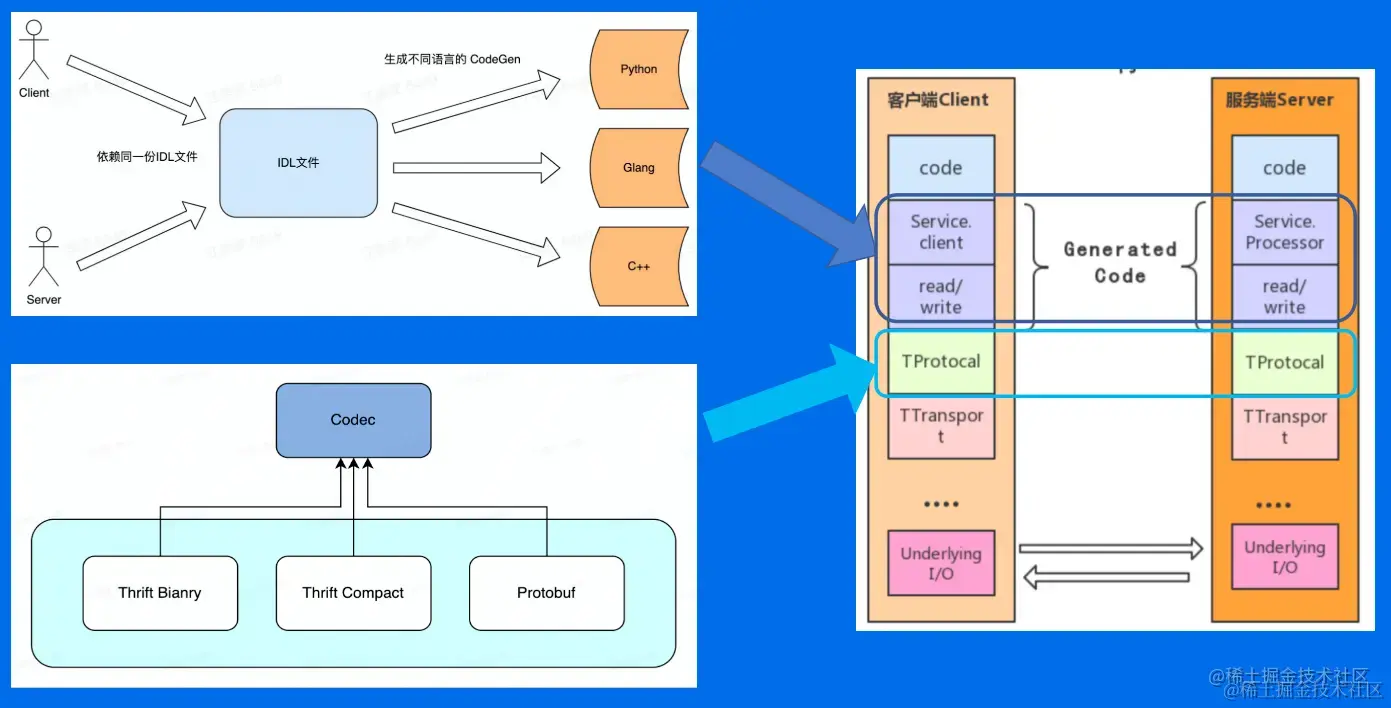

  • 生成代码和编解码层相互依赖，框架的编解码应当具备扩展任意编解码协议的能力

协议层

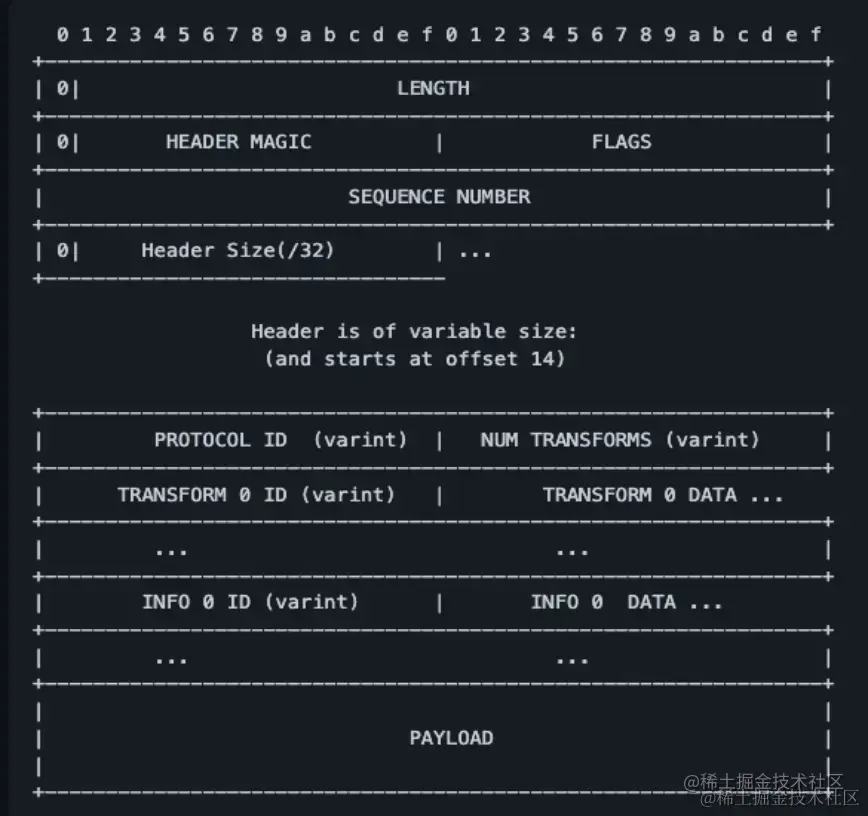

  • 以 Thrift 的 THeader 协议为例

  • LENGTH 字段 32bits，包括数据包剩余部分的字节大小，不包含 LENGTH 自身长度 - HEADER MAGIC 字段16bits，值为：0x1000，用于标识 协议版本信息，协议解析的时候可以快速校验 - FLAGS 字段 16bits，为预留字段，暂未使用，默认值为 0x0000 - SEQUENCE NUMBER 字段 32bits，表示数据包的 seqId，可用于多路复用，最好确保单个连接内递增 - HEADER SIZE 字段 16bits，等于头部长度字节数/4，头部长度计算从第14个字节开始计算，一直到 PAYLOAD 前（备注：header 的最大长度为 64K） - PROTOCOL ID 字段 uint8 编码，取值有： - ProtocolIDBinary = 0 - ProtocolIDCompact = 2 - NUM TRANSFORMS 字段 uint8 编码，表示 TRANSFORM 个数 - TRANSFORM ID 字段 uint8 编码，表示压缩方式 zlib or snappy - INFO ID 字段 uint8 编码，具体取值参考下文，用于传递一些定制的 meta 信息 - PAYLOAD 消息内容

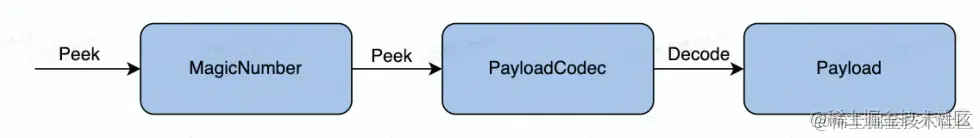

  • 协议解析

网络通信层

  • 阻塞 IO 下，耗费一个线程去阻塞在 read(fd) 去等待用足够多的数据可读并返回。
  • 非阻塞 IO 下，不停对所有 fds 轮询 read(fd) ，如果读取到 n <= 0 则下一个循环继续轮询。

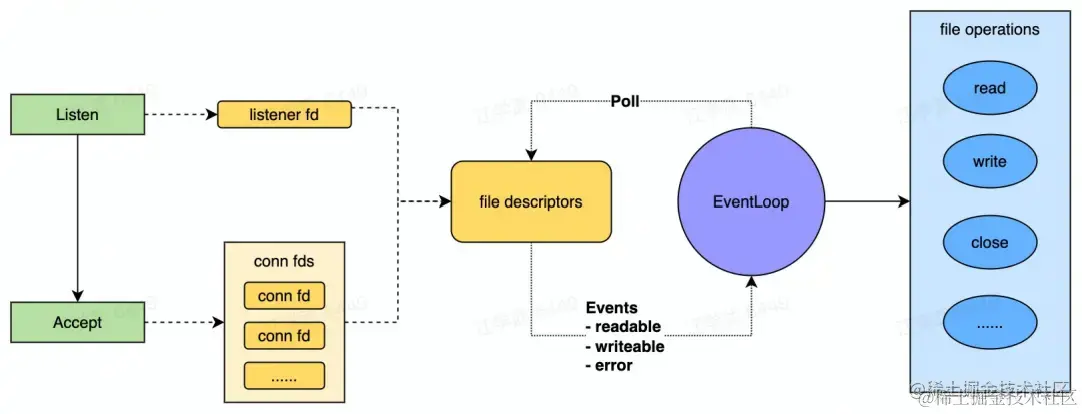

第一种方式浪费线程（会占用内存和上下文切换开销），第二种方式浪费 CPU 做大量无效工作。而基于 IO 多路复用系统调用实现的 Poll 的意义在于将可读/可写状态通知和实际文件操作分开，并支持多个文件描述符通过一个系统调用监听以提升性能。
网络库的核心功能就是去同时监听大量的文件描述符的状态变化(通过操作系统调用)，并对于不同状态变更，高效，安全地进行对应的文件操作。

RPC 框架核心指标

稳定性

  • 保障策略

    • 熔断
    • 限流
    • 超时控制

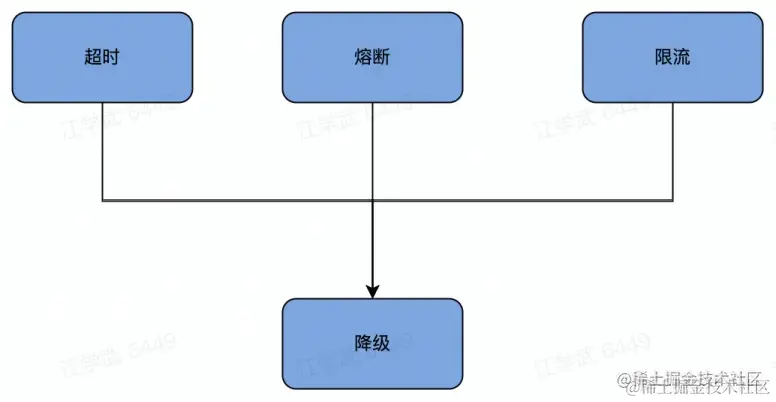

从某种程度上讲超时、限流和熔断也是一种服务降级的手段 。

  • 请求成功率

    • 负载均衡
    • 重试

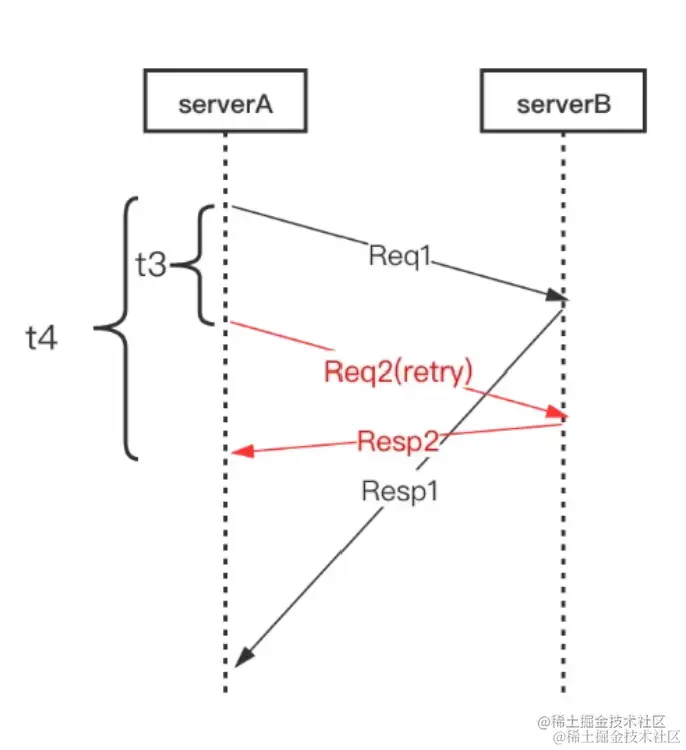

  • 长尾请求

    • BackupRequest

易用性

  • 开箱即用

    • 合理的默认参数选项、丰富的文档

  • 周边工具

    • 生成代码工具、脚手架工具

扩展性

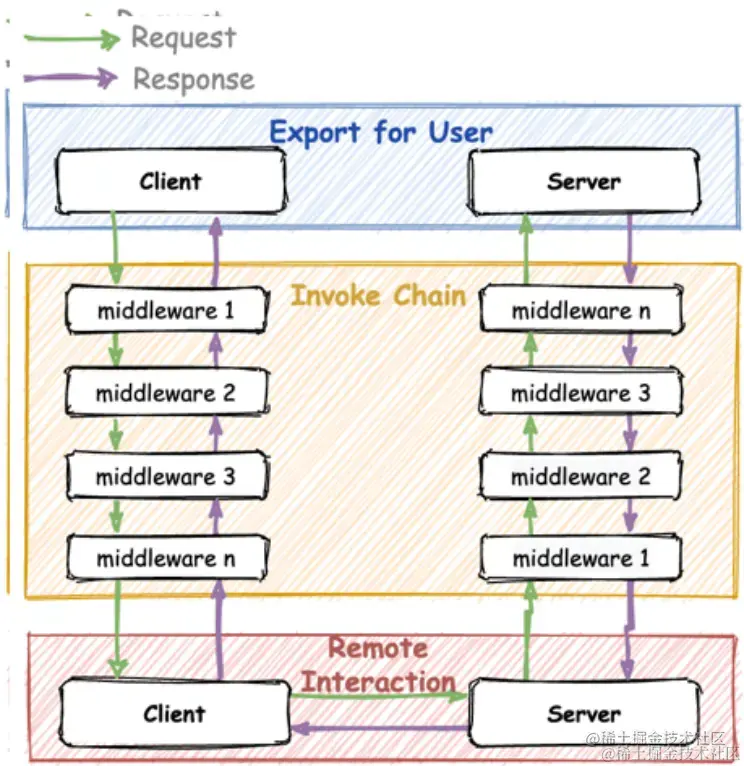

  • Middleware：middleware 会被构造成一个有序调用链逐个执行，比如服务发现、路由、负载均衡、超时控制等
  • Option：作为初始化参数
  • 核心层是支持扩展的：编解码、协议、网络传输层
  • 代码生成工具也支持插件扩展

观测性

  • 三件套：Log、Metric 和 Tracing

  • 内置观测性服务，用于观察框架内部状态

    • 当前环境变量
    • 配置参数
    • 缓存信息
    • 内置 pprof 服务用于排查问题

高性能

  • 连接池和多路复用：复用连接，减少频繁建联带来的开销
  • 高性能编解码协议：Thrift、Protobuf、Flatbuffer 和 Cap'n Proto 等
  • 高性能网络库：Netpoll 和 Netty 等

字节内部 Kitex 实践分享

  1. 框架文档 Kitex

  1. 自研网络库 Netpoll，背景：

    a. 原生库无法感知连接状态
    b. 原生库存在 goroutine 暴涨的风险

  1. 扩展性：支持多协议，也支持灵活的自定义协议扩展

  1. 性能优化，参考 字节跳动 Go RPC 框架 KiteX 性能优化实践

    a. 网络优化

    • i. 调度优化
    • ii. LinkBuffer 减少内存拷贝，从而减少 GC
    • iii. 引入内存池和对象池

    b. 编解码优化

    • i. Codegen：预计算提前分配内存，inline，SIMD等
    • ii. JIT：无生产代码，将编译过程移到了程序的加载（或首次解析）阶段，可以一次性编译生成对应的 codec 并高效执行

  1. 合并部署

    a. 微服务过微，引入的额外的传输和序列化开销越来越大
    b. 将强依赖的服务统计部署，有效减少资源消耗
