存储的本质 | 青训营笔记

柠檬槟榔糖
83 阅读2分钟

这是我参与「第五届青训营」伴学笔记创作活动的第22

存储&数据库简介

存储系统概览：

存储系统：一个提供了读写、控制类接口，能够安全有效的把数据持久化的软件

存储系统特点

  1. 作为后端软件的底座，性能敏感
  2. 存储系统代码，简单又复杂
    1. 简单：IO路径上保证性能，必须简单
    2. 复杂：非IO路径、IO错误处理上必须考虑很多异常情况
  3. 存储系统软件架构，容易受硬件影响

存储器层级结构

硬件层级


软件层级

  1. 缓存：很重要，贯穿整个存储体系
  2. 拷贝：很昂贵，应尽量减少
  3. 硬件：五花八门，需要有抽象统一的接入层

RAID技术

  • RAID技术背景

    • 单块大容量价格 >> 多块小容量
    • 单块写入性能 < 多块磁盘并发写入
    • 单块磁盘容错能力有限，不够安全

  • 单机存储系统怎么做到：高性能、高性价比、高可靠性？

    • R(edundant)A(rray)I(nexpensive)D(isk)

  • RAID0

    • 多块磁盘简单组合
    • 数据条带化存储，提高磁盘带宽
    • 没有额外的容错设计

  • RAID1

    • 一块磁盘对应一块额外镜像盘
    • 真实空间利用率仅50%
    • 容错能力强

  • RAID　0 +１

    • 结合上述两个技术
    • 真实空间利用率仅50%
    • 容错能力强

数据库系统概览

关系型数据库特点

  • 关系 = 集合 = 任意元素组成的若干有序偶对
  • 关系代数 = 对关系做运算的抽象查询语言：交、并...

关系型数据库就是存储系统，但又包含其他能力：

  1. 结构化数据友好
  2. 支持事务ACID
  3. 支持复杂SQL查询

非关系型数据库特点

非关系型数据库也是存储系统，但是一般不要求严格的结构化

  1. 半结构化数据友好
  2. 可能支持事务
  3. 可能支持复杂SQL查询

数据库 vs 经典存储

  1. 数据库结构化数据管理方便
  2. 数据库支持事务的优越性
  3. 数据库具有复杂的查询能力

主流产品解析

单机存储产品

单机存储 = 单个计算机节点上的存储软件系统，一般不涉及网络交互

单机文件系统

Index Node（元数据节点）

记录文件数据：id、大小、权限、磁盘位置等，inode是一个文件的唯一标识，被存储到磁盘上的inode总数在格式化文件系统时就固定了，是一个常数

Directory Entry

记录文件名，不会持久化到磁盘，inode指针，层级关系等，dentry是内存结构，与inode的关系是N：1

单机key-value存储

常见数据结构：LSM-Tree，某种程度上牺牲读性能，追求写入性能

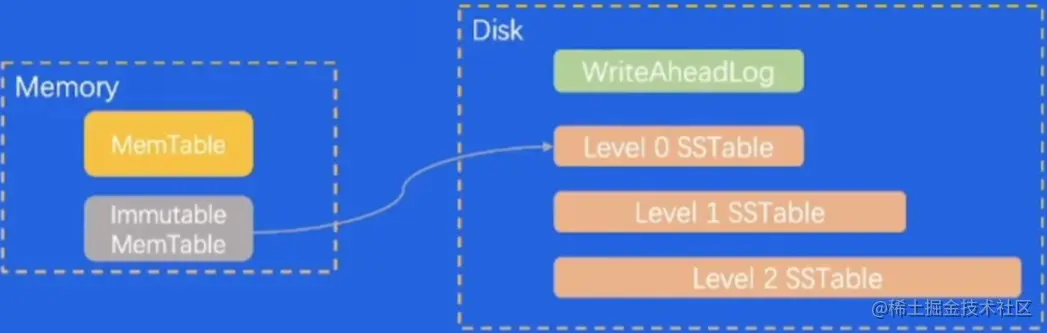

拳头产品：RocksDB

  1. 左侧内存数据结构
    1. 当内存满了之后，会将其刷到内存灰区
    2. 顺序写进磁盘的SSTable中
  2. 右侧磁盘数据结构
    1. Level0满了会刷到Level2
    2. 依次向下刷


分布式存储产品

在单机存储系统上实现了分布式协议，实际大量网络交互

HDFS：大数据时代的基石

  1. 支持海量的数据存储：以文件的形式给用户读写
  2. 高容错性：使用一般低级硬件
  3. 弱POSIX语义
  4. 使用普通x86服务器，性价比高

Ceph：开源分布式存储系统万金油

  1. 一套系统支持对象接口、块接口、文件接口，一切皆对象
  2. 数据写入采用主备复制模型
  3. 数据分布模型采用CRUSH算法
    1. HASH+权重+随机抽签确定副本存储的机器

单机数据库产品

关系型数据库 —— PG、MySQL

商业产品：Oracle称王

开源产品：Mysql&PostgreSQL称霸


非关系型数据库 —— ES、MongoDB、Redis

  1. 关系型数据库一般直接使用SQL进行交互，而非关系型数据库交互方式各不相同
  2. 非关系型数据库的数据结构千奇百怪，没有关系约束之后，schema相对灵活
  3. 不管是否是关系型数据库，大家都在尝试支持SQL(子集)和事务
  • Elasticsearch：
    • 面向文档存储
    • 文档可以序列化为JSON，支持嵌套
    • 存在index，index=文档的集合
    • 存储和构建索引能力依赖Lucene引擎
    • 实现了大量搜索数据结构&算法
    • 支持Restful API，也支持弱SQL交互
  • MongoDB：
    • 面向文档存储，但很灵活基本可以存任何定西
    • 文档可以序列化为JSON/BSON，支持嵌套
    • 存在collection，collectioon=文档的集合
    • 4.0之后支持事务
    • 常用client/SDK交互，可通过差价转译支持弱SQL
  • redis：
    • 数据结构丰富（hash、set、zset、list）
    • C语言实现，超高性能
    • 主要基于内存，但支持AOF/RDB持久化
    • 常用redis-cli/多语言SDK交互

分布式数据库产品

问题与解决方案

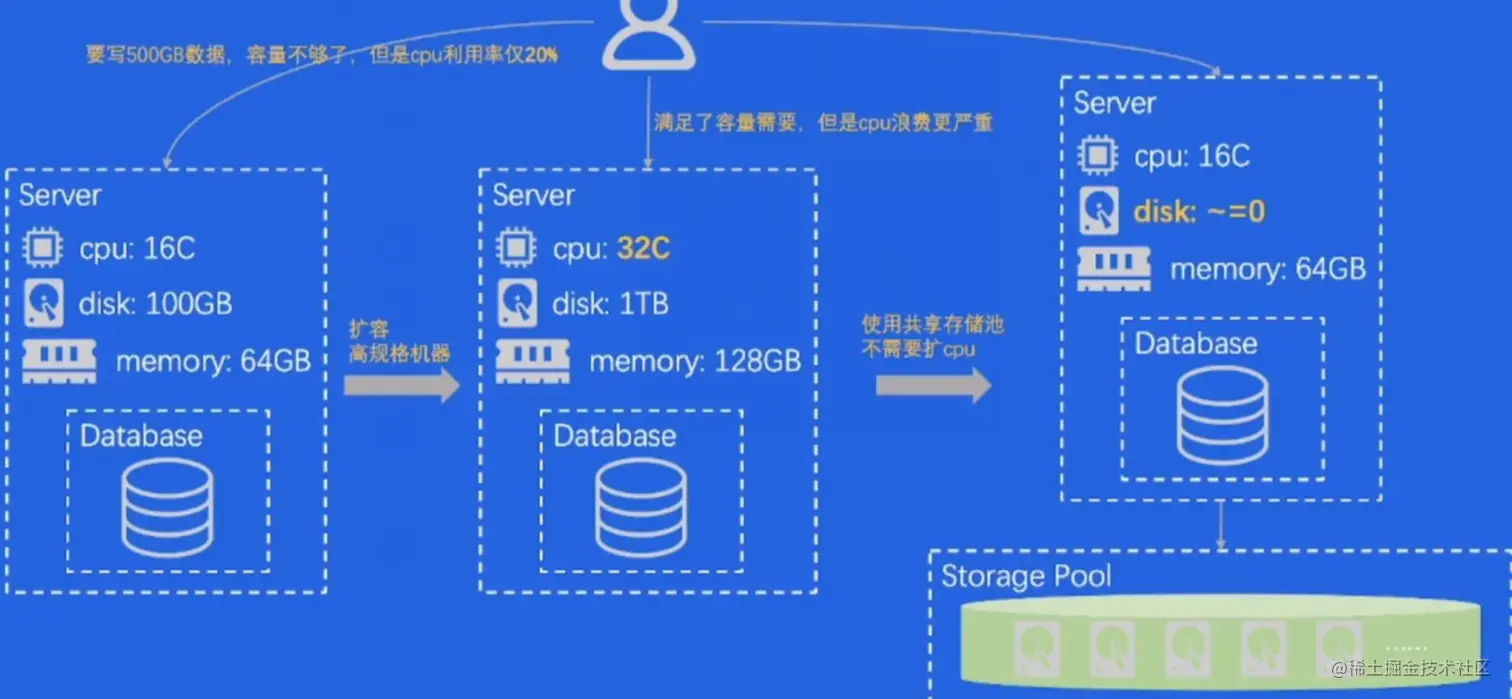

  1. 容量：单节点容量有限，受硬件限制
    1. 存储节点池化，动态扩缩容，池与database通过网络连接

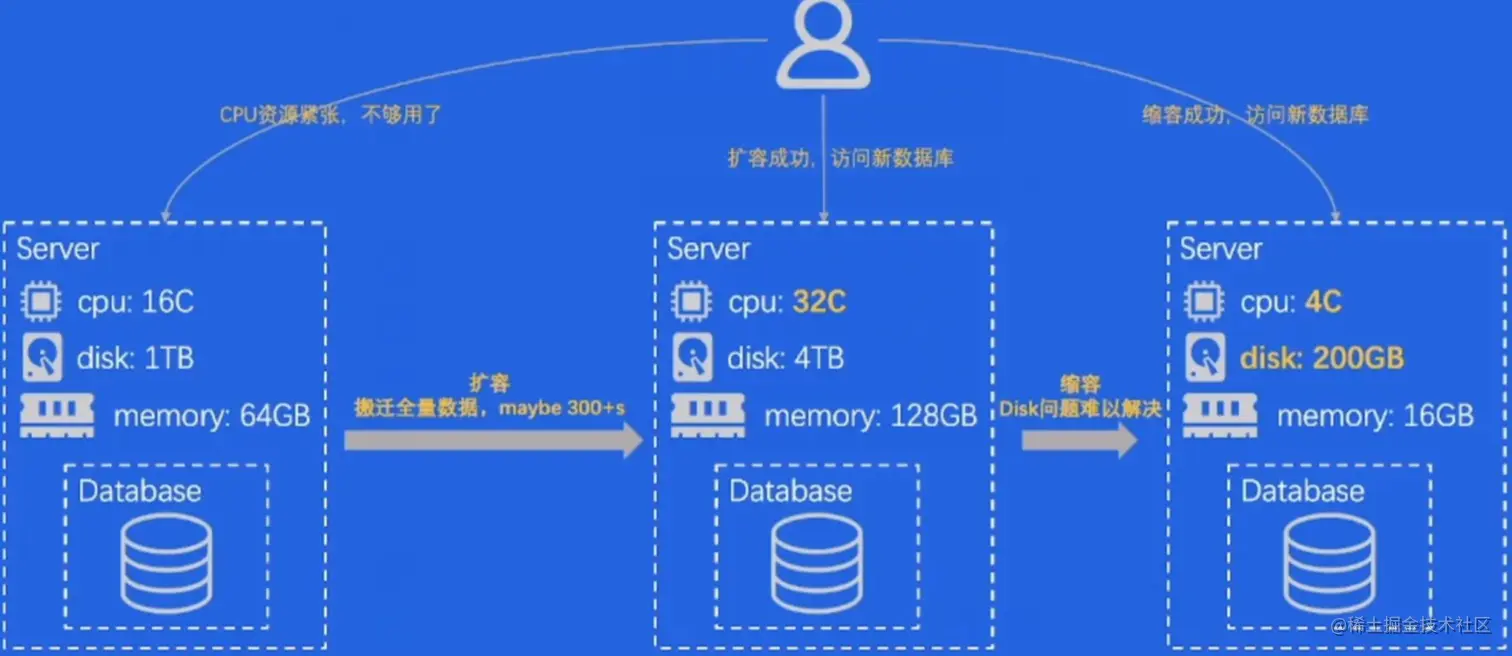

  2. 弹性： 图片.png
  3. 性价比：
  1. 单写vs多写？
  2. 从磁盘到内存弹性？
  3. 分布式事务优化？

新技术演进

演进方向

  1. 软件架构变更：Bypass OS kernel
  2. AI增强：智能存储格式转涣
  3. 新硬件革命
    1. 存储介质变更
    2. 计算单元变更
    3. 网络硬件变更

SPDK（类似DPDK）

Bypass OS kernel的佼佼者

  1. Kernel Space -> User Space：避免syscall带来的性能损耗，直接从用户态访问磁盘
  2. 中断 -> 轮询：
    1. 磁盘性能提高，中断次数随之上升，不利于IO性能
    2. SPDK poller可以绑定特定的cpu核不断轮询，减少cs，提高性能
  3. 无锁数据结构：使用**Lock-free queue，减低并发时的同步开销 **

人工智能

  • 数据存储格式的转换：
    • AI行列混存：由AI实时分析哪些数据用行存，哪些用列存

新硬件加速

RDMA网络

  1. 传统网络协议栈TcpIp：需要基于多层网络协议处理数据包，存在用户态核内核态之间的切换，通用但性能不高
  2. RDMA：可以把用户态虚拟内存映射给网卡，减少内存、CPU的开销

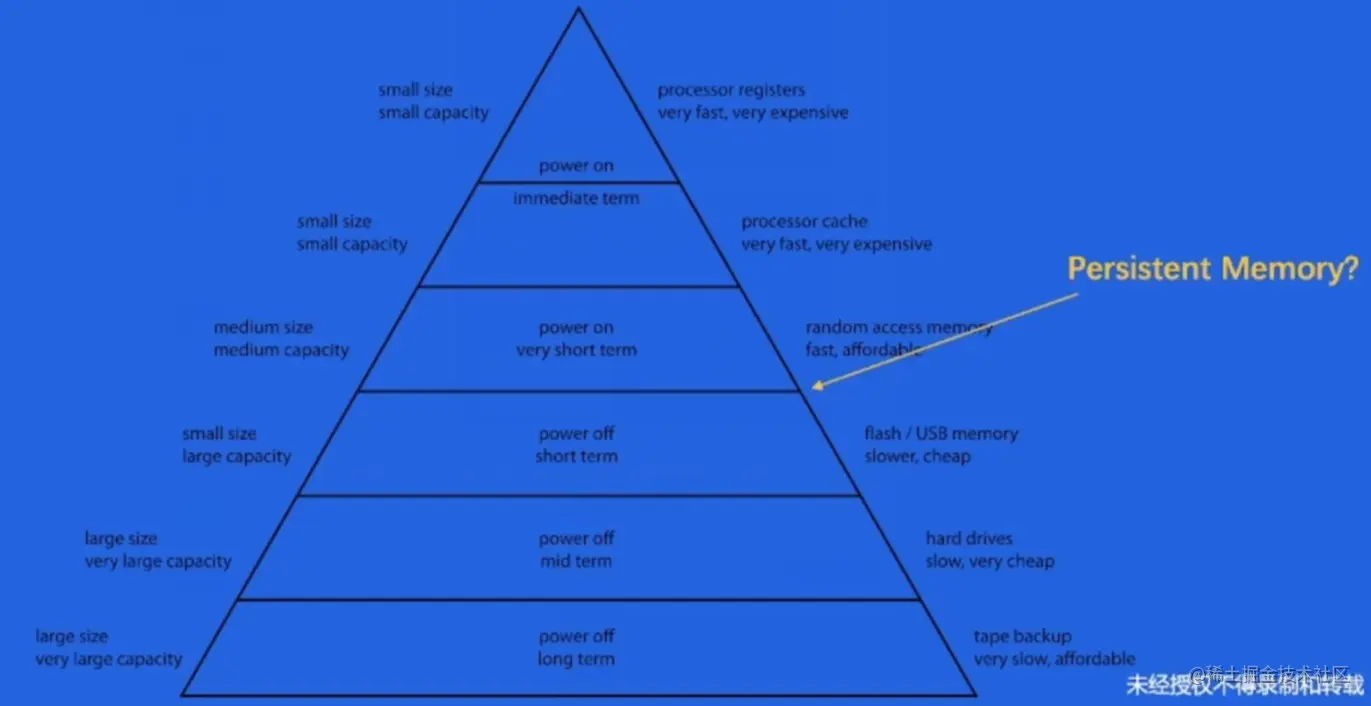

Persistent Memory

在NVMe SSD和Main Memory之间有一种全新的存储产品persistent memory

  1. IO时延介于二者之间，约百纳秒量级
  2. 可以用作易失性内存，也可以用作持久化介质

可编程交换机

可以在交换机层次对网络包做计算逻辑处理，在数据库场景下，可以缓存一致性协议等

CPU/GPU/DPU

  1. CPU：从muti-core走向many-core
  2. GPU：强大的算例&越来越大的显存空间
  3. DPU：异构计算，减轻CPU的负担
