Tableau可视化设计案例
本文是Tableau的案例，为B站视频的笔记，B站视频 参考：www.bilibili.com/video/BV1E4…

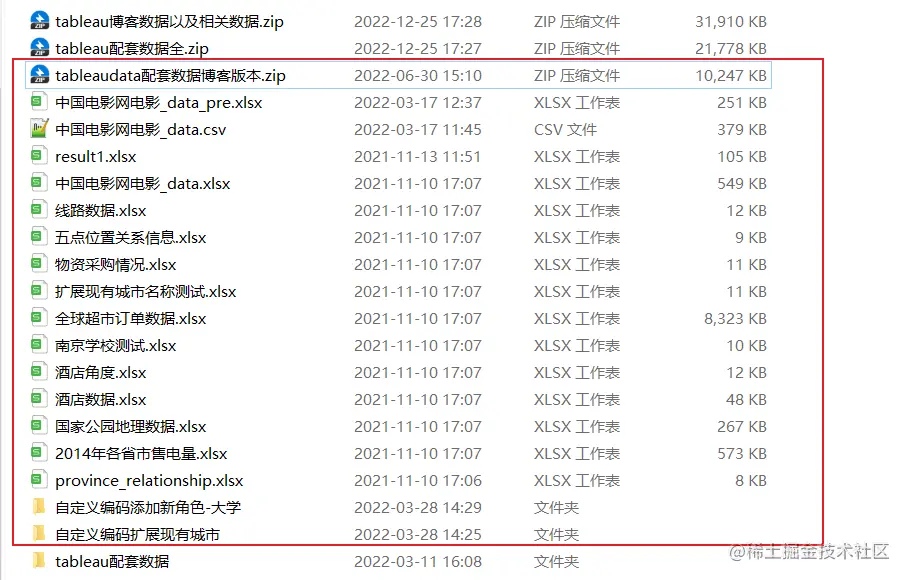

数据下载地址为：download.csdn.net/download/m0…
04标靶图、甘特图、瀑布图
1.标靶图
在基本条形图的情况下添加参考线等，用来表现实际值与标准值的比较。
标靶图是一种特殊形式的条形图，就是在条形图的基础上添加参考线和参考区间，帮助使用者直观了解两个度量之间的关系，常用来比较目标值和实际值。
数据：2014年各省市售电量.xlsx
1.1二月份电量销售额完成情况

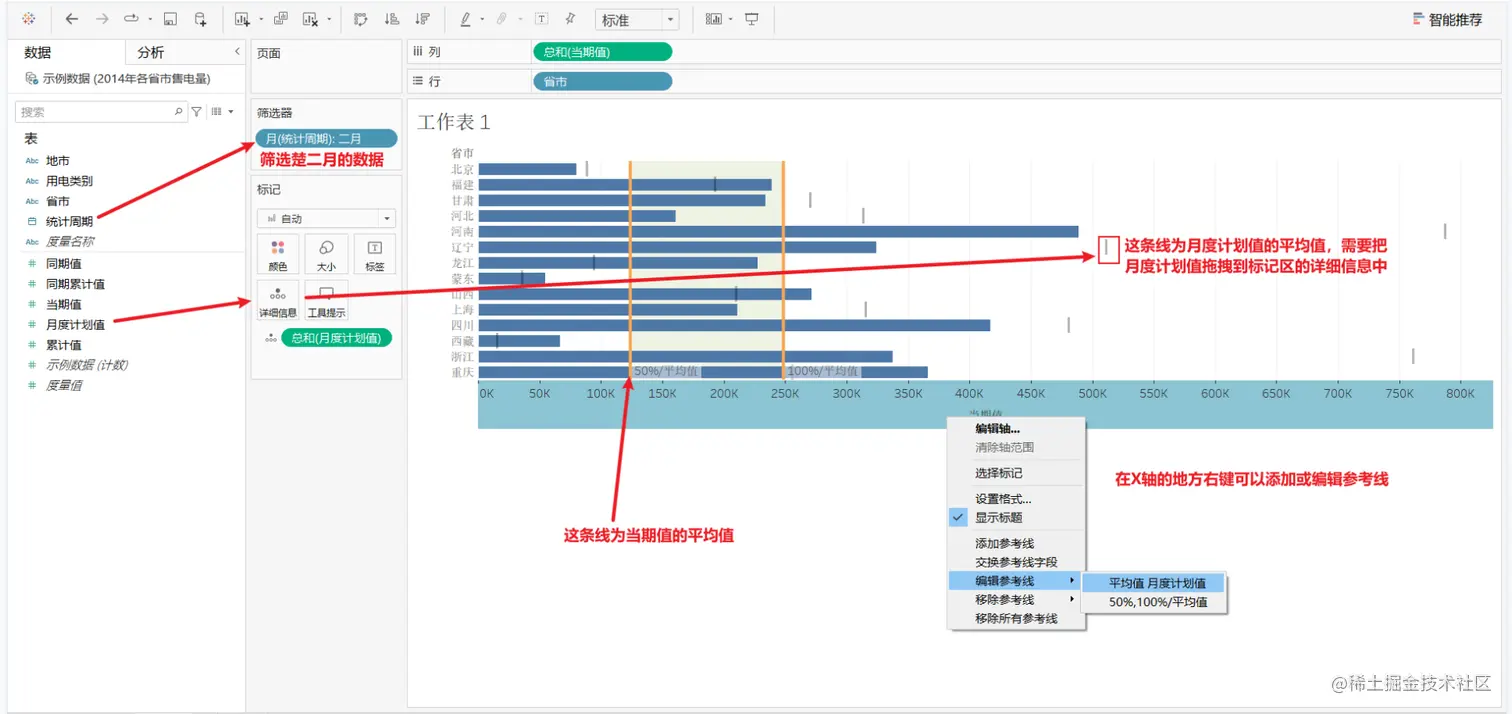

统计周期拖拽到筛选器，选择二月--当期值拖拽到列--省市拖拽到行--选择并转换为横条形图--右键条形图的x轴添加参考线--选择

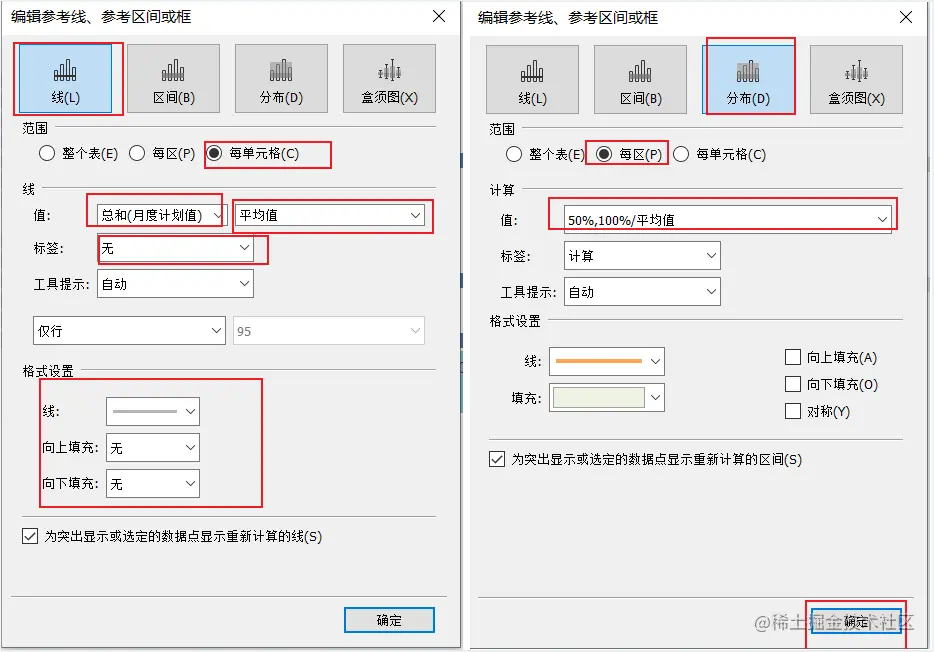

1.2参考线与参考区间
2.甘特图
数据为：物资采购情况.xlsx
2.1甘特图的概念与用途

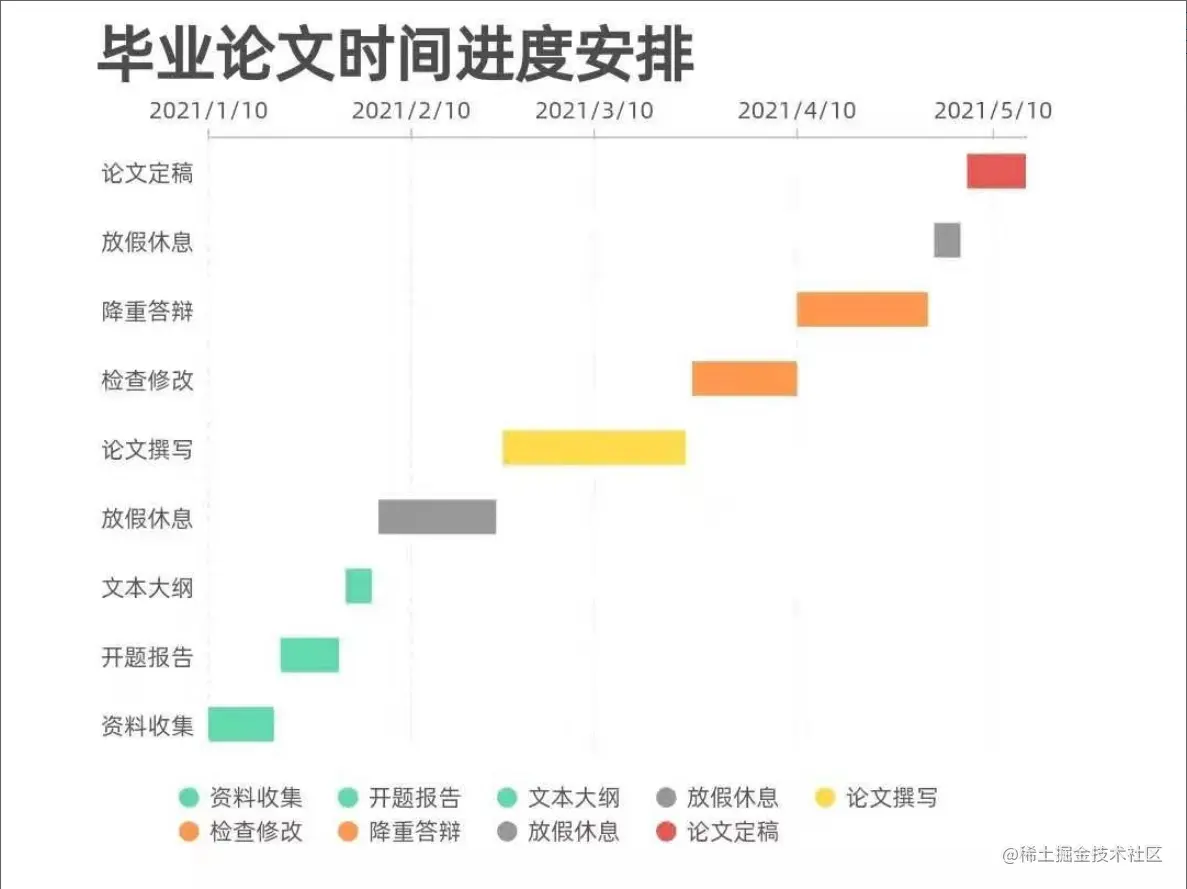

这种进度安排的图表叫做甘特图（Gantt chart），由亨利·劳伦斯·甘特先生所发明。
就像上图一样，在甘特图中，横轴表示时间，纵轴表示活动（项目），条柱显示项目、进度随时间进展的完成情况。借助甘特图，可以直观地表明计划任务的完成情况。
当然，甘特图不仅能用于项目、工作等的计划。在工作评估、复盘时，甘特图也可以大显身手。
2.2交货延期情况的甘特图

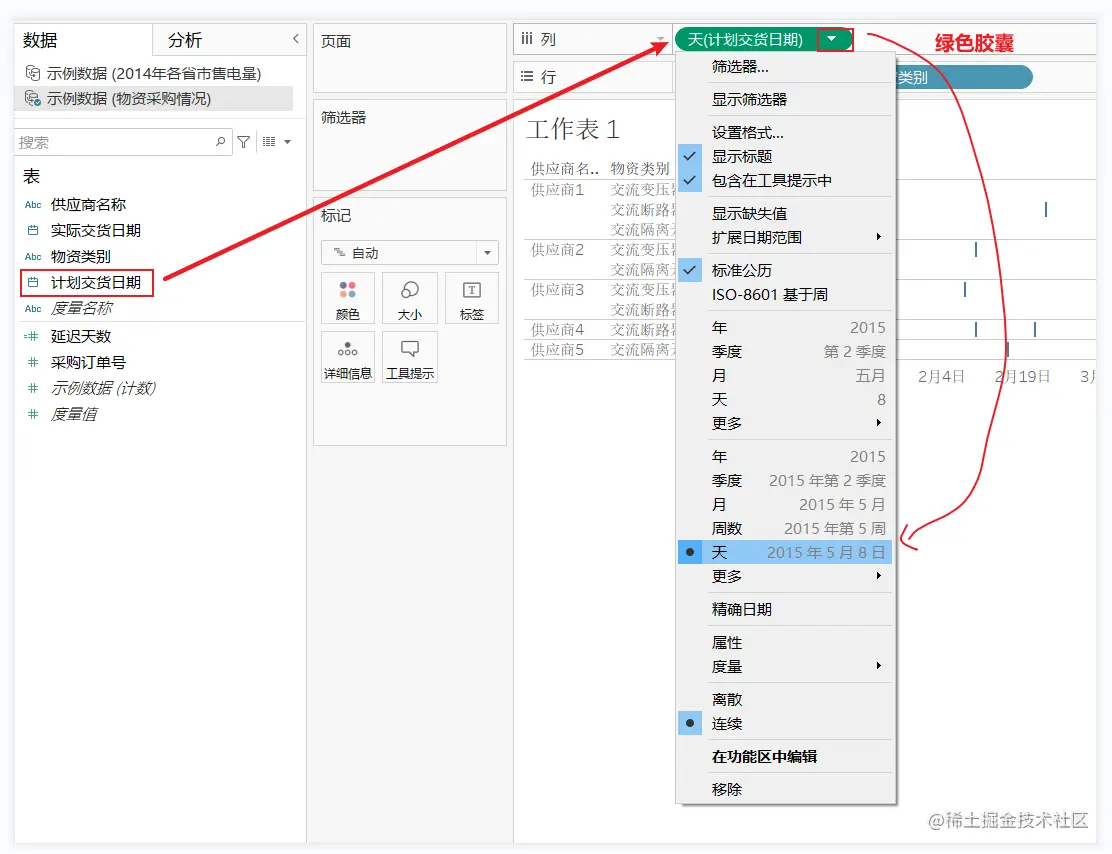

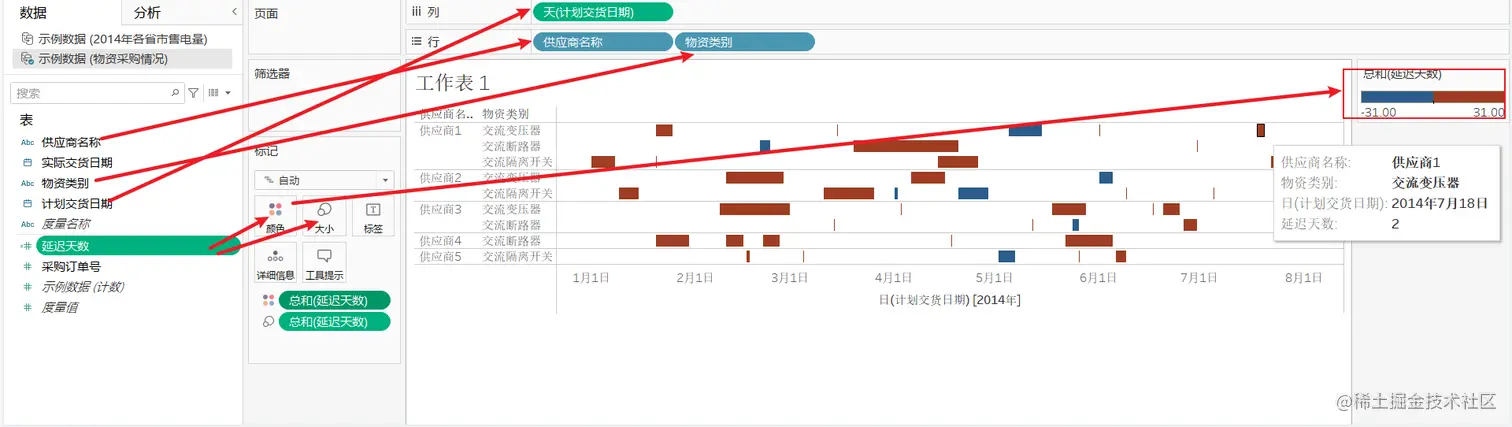

把计划交货日期拖拽到列，点击下拉三角，选择绿色胶囊的天--把供应商名称拖拽到行--把物资类别拖拽到行
创建计算字段延迟天数--把延迟天数拖拽到标记去的大小--把延迟天数拖拽到标记区的颜色，并修改颜色为二值。
结果
2.3不同的日期类型选择
可以把绿色的日期修改为蓝色的日期卡纳克
3.创建超市不同子类别产品的盈亏瀑布图
数据为：全球超市订单数据.xlsx
瀑布图（Waterfall Plot）也被称为阶梯图，它出现的历史并不长，最初为麦肯锡所创，因自上而下形似瀑布而得名，面世之后以其展示效果清晰而流畅被广为接受，经常在经营和财务分析中使用。 瀑布图是根据数据的正负值来表示增加和减少，并以此来调整柱子的上升和下降，进而更具柱子的变化序列来表达最终数据的生成过程。根据不同的数据类型和应用场景，瀑布图也衍生出多种类型。

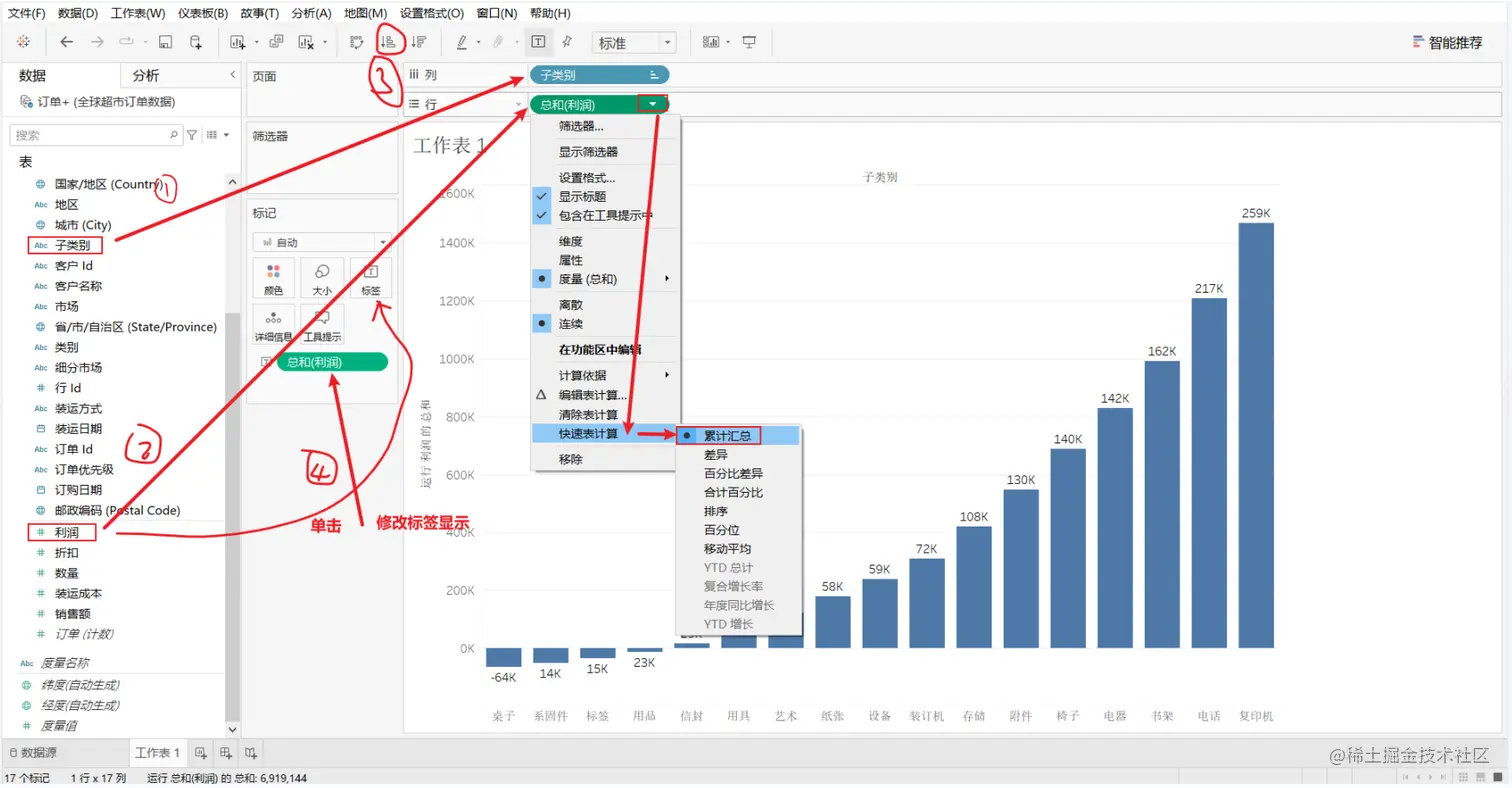

子类别拖拽到列--利润拖拽到行，并修改利润快速计算表为累计汇总--排序--将利润拖拽到标签中，并修改标签的数字显示格式
上面中，每条柱子的高度为自己的利润

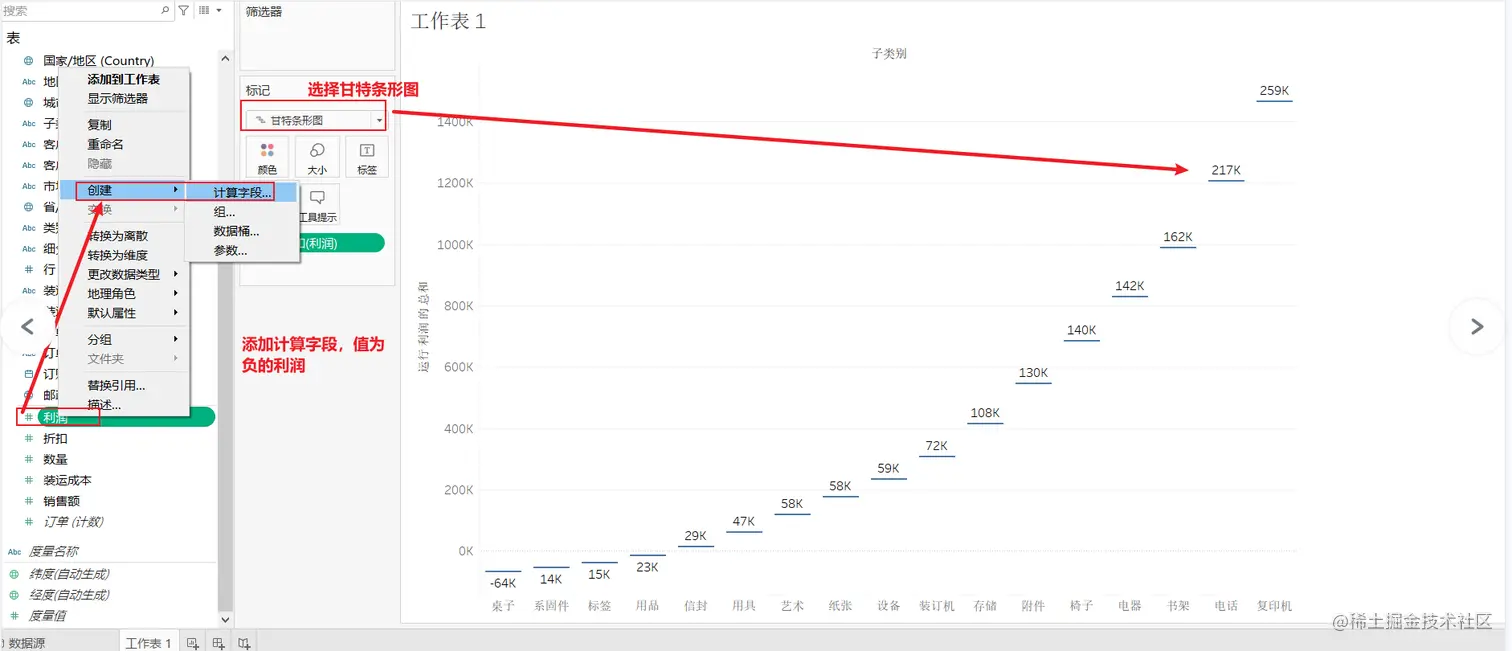

修改标记中的自动为甘特条形图--创建计算字段 长方形高度，值为 负的利润

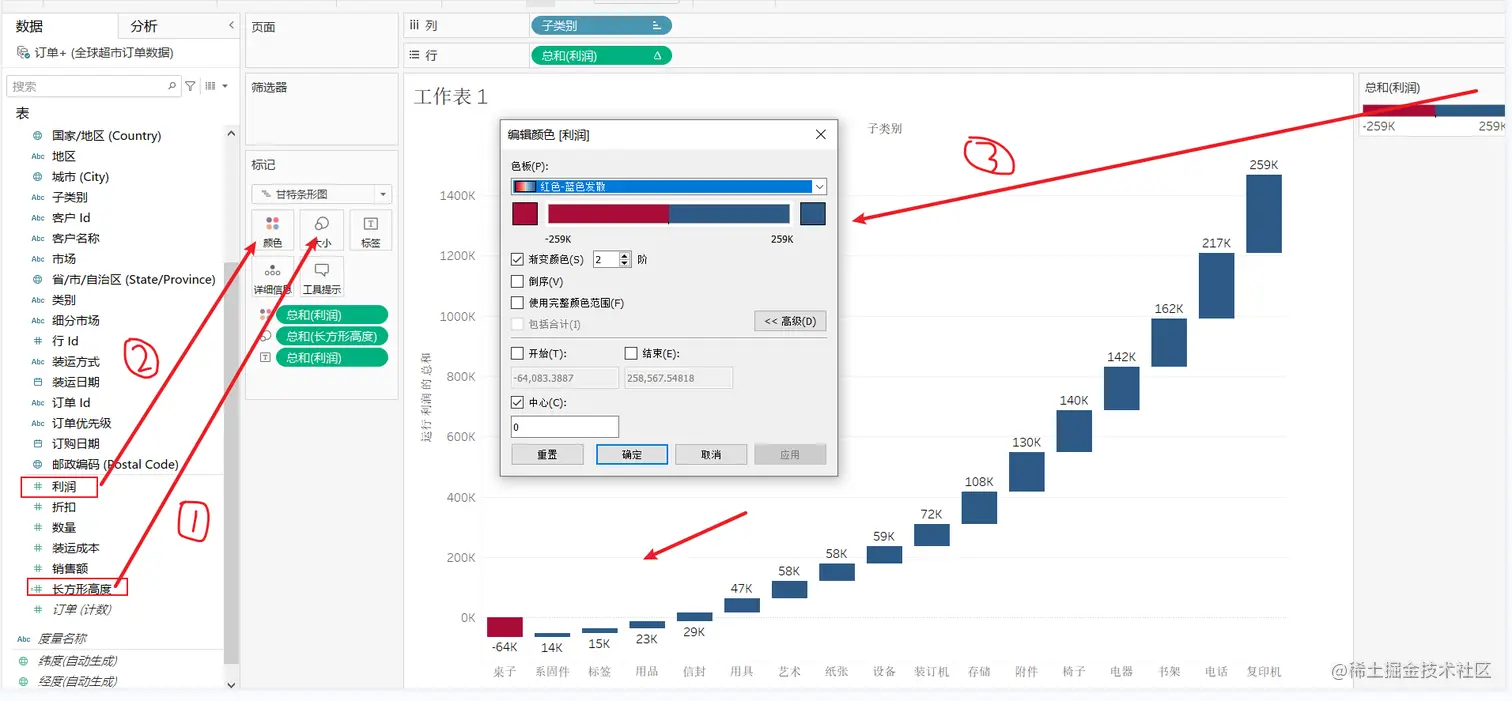

把计算字段 长方形的高度 拖到标记区的大小 -- 把利润拖到颜色 -- 修改利润的颜色

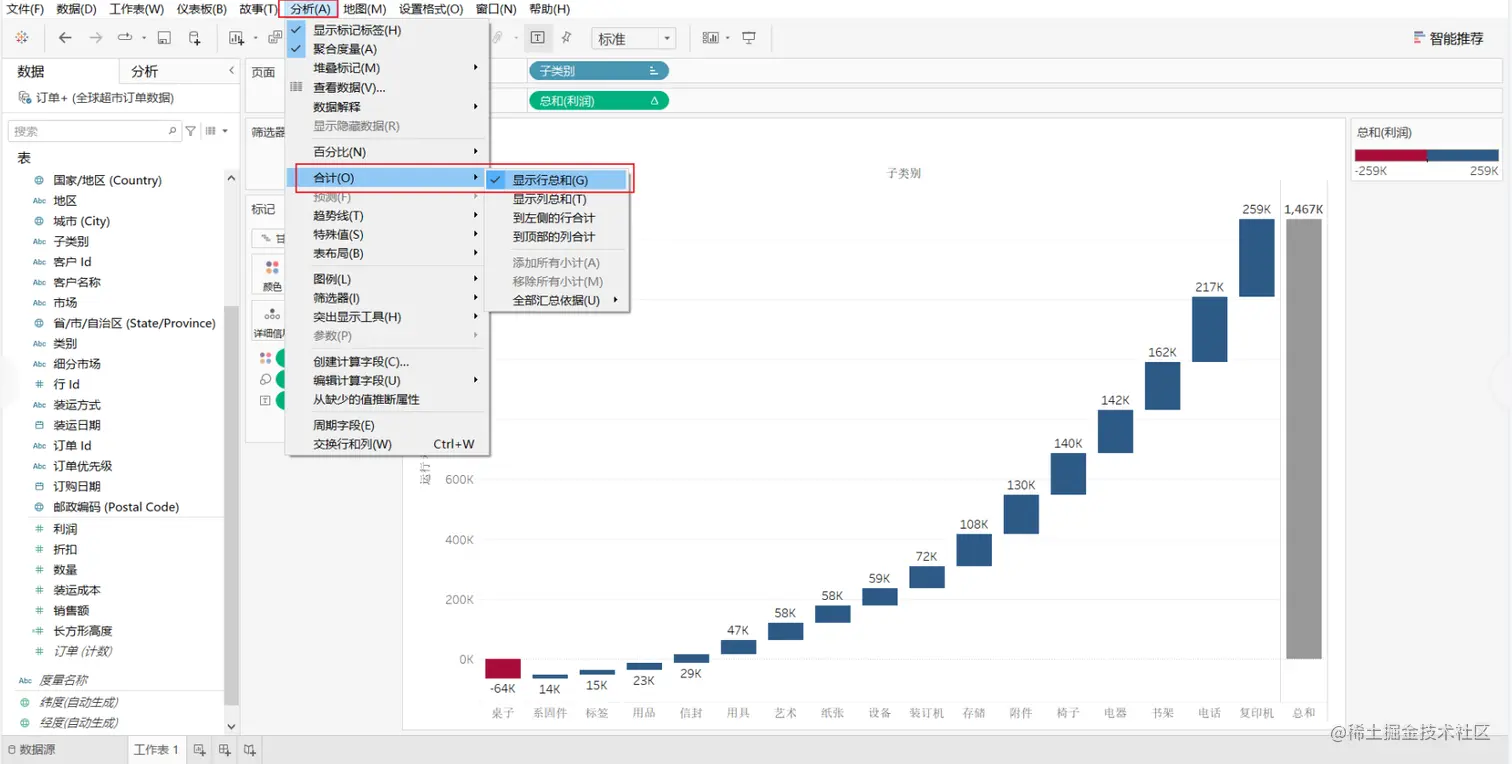

单击菜单栏的分析--合计--选择行汇总
