RPC框架｜青训营笔记

这是我参与【第五届青训营】伴学笔记创作活动的第13天。

一、重点内容

• RPC框架分层设计
• RPC关键指标分析
• 企业实践

二、详细知识点

1. 基本概念

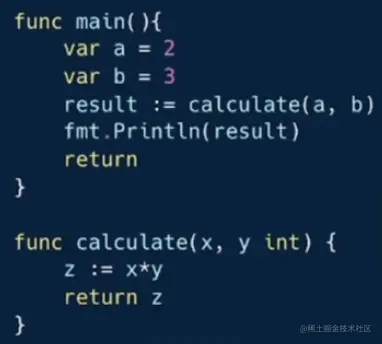

1.1 本地函数调用

• 将a、b值压栈
• 通过函数指针找到calculate函数，进入函数取出值2，3赋予x，y
• 计算x*y，存储至z
• 将z值压栈，从calculate返回
• 从栈中取出z返回值，赋给result

1.2 远程函数调用（Remote Procedure Calls）

• 需要解决的问题
  • 函数映射
  • 数据转换成字节流
  • 网络传输

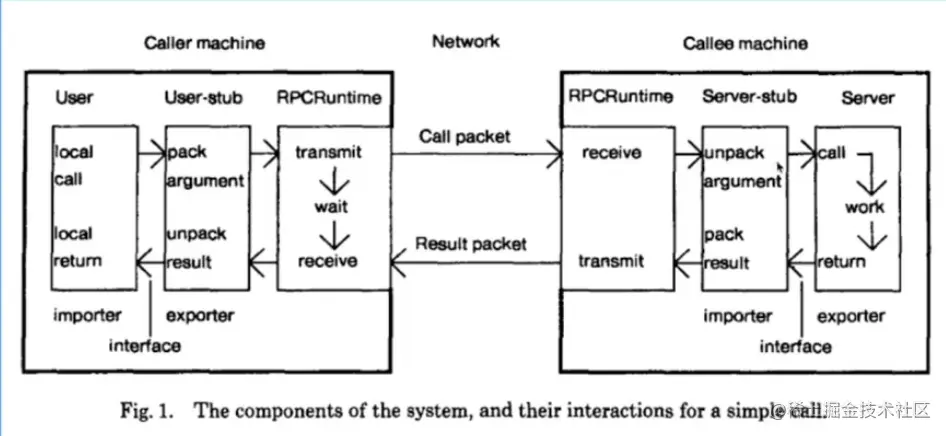

1.3 RPC概念模型

• 由5个模型组成
  • User
  • User-Stub
  • RPC-runtime
  • Server-Stub
  • Server

1.4 一次RPC的完整过程

• IDL文件 Interface Description Language文件
  • 通过中立方式描述接口
  • 使得在不同平台上运行的对象和不同语言编写的程序可以相互通信
• 生成代码
  • 通过编译器工具把IDL转换成语言对应的静态库
• 编解码
  • 从内存中表示到字节序列的转换称为编码
  • 反之为解码
  • 常称作序列化与反序列化
• 通信协议
  • 规范了数据在网络中的传输内容和格式
  • 除必须的请求/响应数据外还包含额外的原数据
• 网络传输
  • 基于成熟的网络库
  • TCP/UDP传输

1.5 RPC优势

• 单一职责，有利于分工协作和运维开发
• 可扩展性强，资源使用率更优
• 故障隔离，服务整体可靠性更高

1.6 RPC带来的问题

• 问题
  • 服务宕机如何处理？
  • 调用过程中发生网络异常如何保证消息可达性？
  • 请求量突增导致服务无法及时处理，如何应对？
• 解决：RPC框架

2. 分层设计

2.1 分层设计

2.2 编解码层

• 生成代码
  • 客户端和服务端依赖同一份IDL文件
  • 生成不同语言的CodeGen
• 数据格式
  • 语言特定格式：编程语言内建内存对象编码为字节序列的支持
    • java.io.Serializable
    • 语言特定，其他无法读取
  • 文本格式：JSON、XML、CSV 人类可读性
    • 约束较为宽松
  • 二进制编码
    • 跨语言、高性能
    • Thrift binaryProtocol、Protobuf等
• 二进制编码
  • TLV编码：Tag-Length-Value
    • 标签：类型
    • Length：长度
    • Value：值（也可以是TLV结构）
• 编解码选型
  • 兼容性：需要支持自动增加新字段而不影响老服务，增加灵活度
  • 通用性：支持跨平台、跨语言
  • 性能：空间、时间，编码后数据大小、编码耗费时长

2.7 协议层

• 概念
  • 特殊结束符：一个特殊字符作为每个协议单元结束 CRLF
  • 变长协议：以定长加不定长的部分组成，定长部分描述不定长内容长度
• 协议构造
  • LENGTH：数据包大小，不包含自身
  • HEADER MAGIC:标识版本信息，协议解析时快速校验
  • SEQUENCE NUMBER：表示数据包seqID，多路复用，单连接内递增
  • HEADER SIZE：头部长度，从第14字节开始计算一直到PAYLOAD前
  • PROTOCOL ID：压缩方式，如zlib和snappy
  • INFO ID：传递一些定制meta信息
  • PAYLOAD：消息体
• 协议解析
  • 从内存中读取MagicNumber
  • 读取编解码方式PayloadCodec
  • 解码Payload

2.8 网络通信层

• Sockets API
• 网络库
  • 提供易用API
    • 封装底层SocketAPI
    • 连接管理和时间分法
  • 功能
    • 协议支持：tcp/udp，uds
    • 优雅退出，异常处理等
  • 性能
    • 应用层buffer减少copu
    • 高性能定时器、对象池

3. 关键指标

3.1 稳定性

• 保障策略
  • 熔断：保护调用方，防止被调用的服务出现问题影响整个链路
  • 限流：保护被调用方，防止大流量把服务压垮
  • 超时控制：避免浪费资源在不可用节点上
• 请求成功率：通过负载均衡+重试提高成功率
• 长尾请求：使用backup request，在发送一个请求后经过t再次发送一个请求（根据经验应该在t内收到回复），可以减小请求延时
• 注册中间件

3.2 易用性

• 开箱即用
  • 合理的默认参数选项
  • 丰富的文档
• 周边工具
  • 生成代码工具
  • 脚手架工具
  • 生成服务代码脚手架，支持protobuf和thrift，支持功能丰富，支持自定义生成代码插件

3.3 扩展性

• 尽可能多的扩展点：Middleware、Option、编解码层、协议层、网络传输层、代码生成工具插件扩展

3.4 观测性

• log Metric Tracing
• 内置观测性服务
• 分析上述内容获得问题

3.5 高性能

• 场景
  • 单机多机
  • 单连接多连接
  • 单/多client，单、多server
  • 不同大小请求包
  • 不同请求类型：pingpong、streaming
• 目标
  • 高吞吐
  • 低延迟
• 手段
  • 连接池
  • 多路复用
  • 高性能编解码协议
  • 高性能网络库

三、实践例——字节内部实践

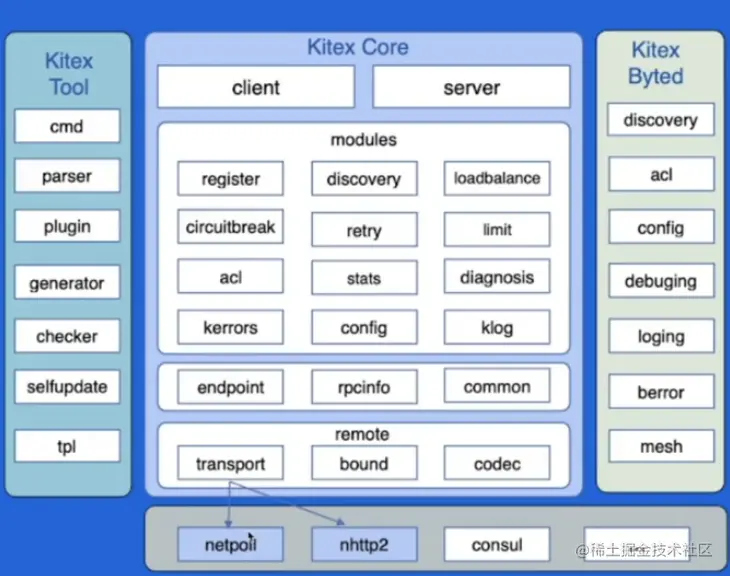

1. 整体架构

1.1 Kitex

• core：核心组件
• byted：与内部基础设施集成
• tool：代码生成工具

2. 自研网络库

• 问题
  • 原生库无法感知连接状态：使用连接池时池中存在失效连接，影响连接池复用
  • 原生库存在Goroutine暴涨风险：一个连接一个Goroutine，连接利用率低下，大量goroutine占用调度开销影响性能
• Netpoll
  • 引入epoll主动监听机制感知连接状态
  • 建立goroutine池，复用goroutine
  • 提升性能，引入nocopy buffer，向上提供NoCopy调用接口，实现编解码层面零拷贝

3.扩展性设计

• 支持多协议
• 支持自定义协议扩展

4. 性能设计优化

• 网络库优化
  • 调度优化：epoll_wait调度上控制，gopool复用goroutine
  • LinkBuffer：读写并行无锁，支持nocopy流式读写；高效扩缩容，Nocopy buffer池化，减少GC
  • Pool：引入内存、对象池，减少GC开销
• 编解码优化
  • codegen
    • 预计算预分配内存减少内存操作次数
    • Inline减少函数调用次数和不必要反射操作
    • 自研go语言实现Thrift IDL解析和代码生成器，支持完善的Thrift IDL语法和语义检查，支持插件机制 Thriftgo
  • JIT
    • 使用JIT编译技术改善用户体验同时带来强大编解码性能，减轻用户维护生成代码的负担
    • 基于JIT编译技术的高性能动态Thrift编解码器-Frugal

5. 合并部署

• 问题：微服务过微导致传输和序列化开销越来越大
• 解决方法：
  • 将亲和性强的服务实例尽可能调度一个物理机
  • 远程RPC调用优化为本地IPC
• 框架进行改造
  • 中心化的部署调度和流量控制
  • 基于共享内存的通信协议
  • 定制化服务发现和连接池实现
  • 定制化的服务启动和监听逻辑

四、个人总结

本节课主要介绍了RPC的基础定义、框架的分层设计，核心三层（编解码、协议和网络传输层），以及RPC框架的核心指标。在今后的学习中还需要结合Kitex的代码实例进行理解。
