核心框架

分布式定时任务核心要解决触发、调度、执行三个关键问题。其中触发指的是在在某一个特定的时间点触发任务，并开启该任务；调度指如何分配、管理在多台机器上触发的任务，如何；执行解决如何正常执行一个任务，并且在发生故障的时候如何进行恢复 由此可以得到三个组件：

• 触发器：Trigger，用于解析任务，生成触发任务
• 调度器：Scheduler，用于分配任务，管理任务生命周期

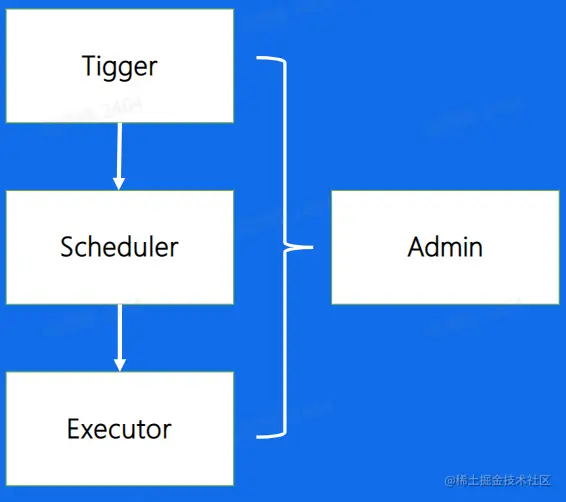

• 执行器：Executor，用于获取执行任务单元，执行任务逻辑 除此之外，还需要提供一个控制台（admin），提供任务管理和干预的功能。

该架构属于是 [[基本情况#业内定时任务框架|业内定时任务框架]] 的一个基础架构，这些架构可能不是完全按照这种方式搭建的，但是逻辑上的架构是一致的。

数据流

总体的数据流分为两个部分：任务创建和任务执行。 任务创建：首先用户定义任务的基本信息和触发任务的规则，随后把任务的代码上传到平台中，随后分布式定时任务会将该任务交给控制台 admin，admin 将刚创建的任务存储在任务 DB 中。 任务执行：控制台需要知道这个任务说明时间节点去执行，这依赖于触发器对任务的触发，并使用调度器对任务进行整体的协调，调度器将任务分派给执行器执行任务。

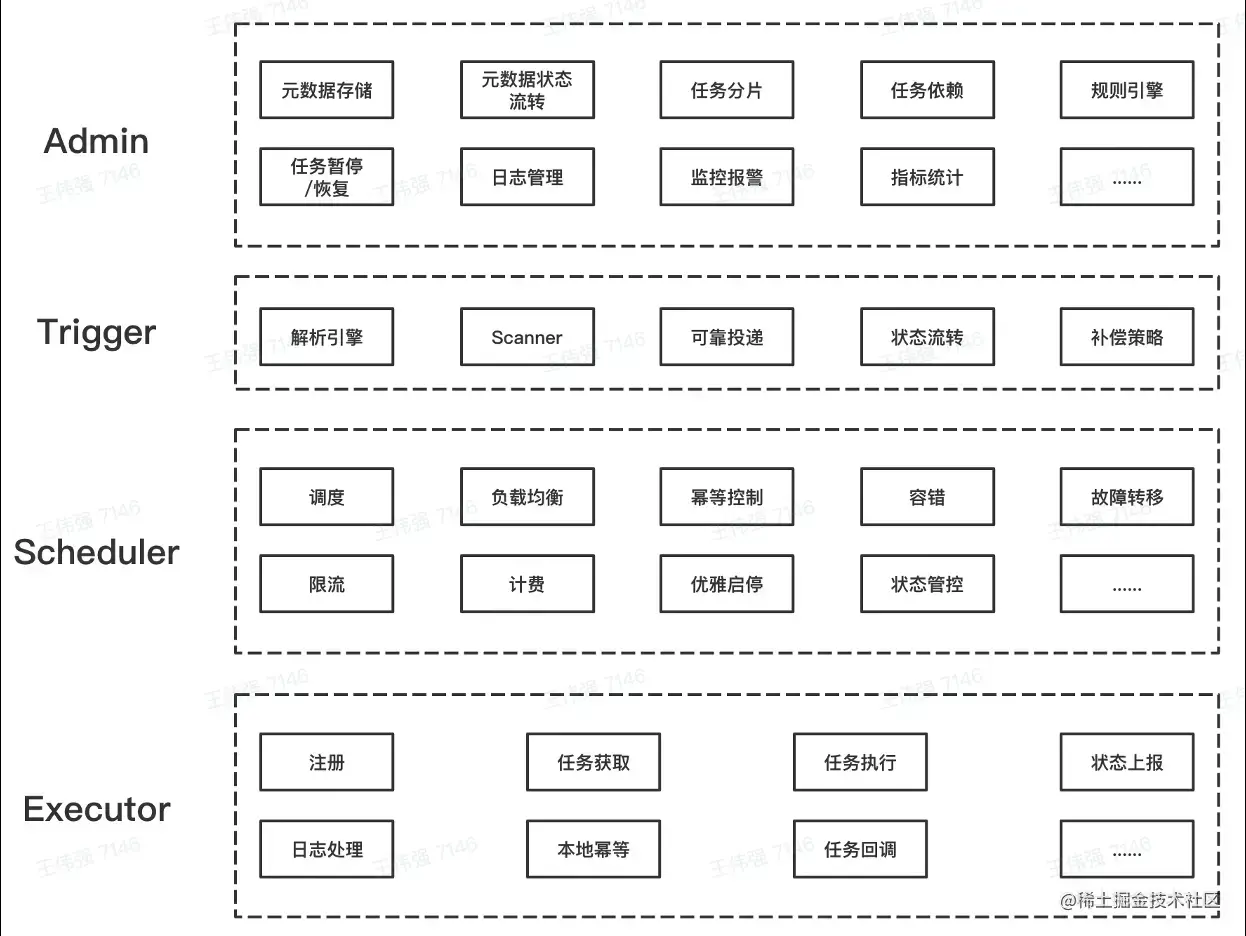

功能架构

• Admin 在功能上负责：对任务的原数据进行存储和管理、对任务进行分片、暂停和恢复以及监控警报。
• Trigger 使用 Scanner 对任务 DB 扫描，获取任务的触发时间，并使用消息队列消费任务
• Scheduler 对任务进行调度，并实现负载均衡、幂等控制等协调操作。
• Executor 获取到任务之后，真正开始执行任务。

控制台

基本概念

控制台主要包括以下几个信息：

• 任务，Job：记录任务的原数据
• 任务实例，JobInstance：由于一个任务可能执行多次，比如周期性任务等，所以和任务是一对多的关系
• 任务结果，JobResult：任务的输出结果，考虑到任务运行可能会失败，所以其与任务实例也是一对多的关系
• 任务历史，JobHistory：用户可以更改任务的信息，所以对于每个任务实例，其任务的元数据可以不同，因此使用任务历史存储以往的版本，以方便月之前运行的实例结果做对应。

重要名词

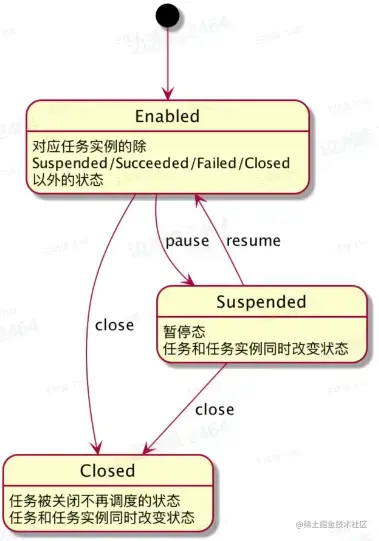

• 任务元数据：是用户对任务的属性进行定义，主要包括任务的基本信息、任务类型、调度时机、执行行为等，其状态机如下：

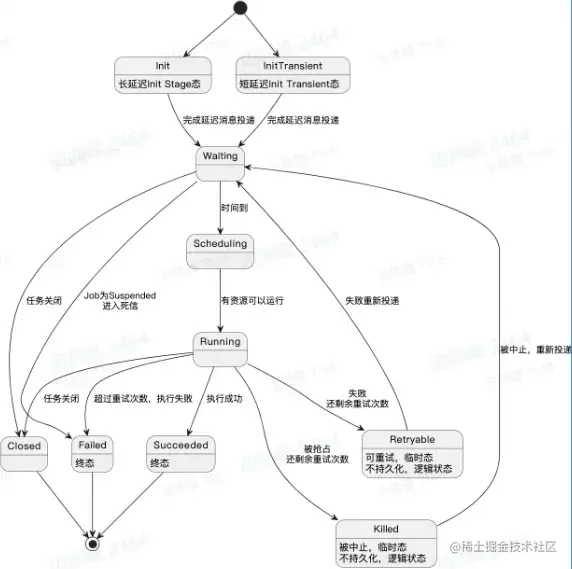

• 任务实例：是一个确定的 Job 的一次运行，其主要包括 Job_id，触发时间，状态和结果以及过程的信息，其状态机如下：

触发器

解决方案

方案一：扫描+延时消息

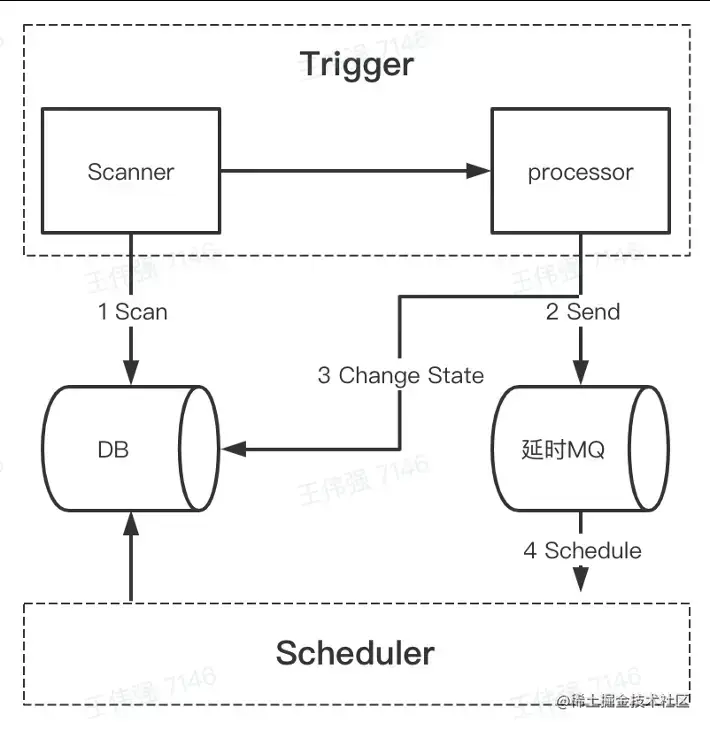

这一方案是字节和腾讯的一套分布式定时任务的方案，其操作流程如下图所示：

1. 扫描器 Scanner 扫描任务 DB ，将任务交给处理器 processor 处理需要执行的任务。
2. Processor 处理分析完任务时，将需要执行任务的信息发送给延时消息队列中，等到需要执行任务的时候发送给任务调度器。
3. 修改已发送的任务的在 DB 中的状态，以防止任务被重复扫描执行。
4. 到执行的时间，延时消息队列将任务信息发送给调度器。

方案二：Quartz方案——时间轮

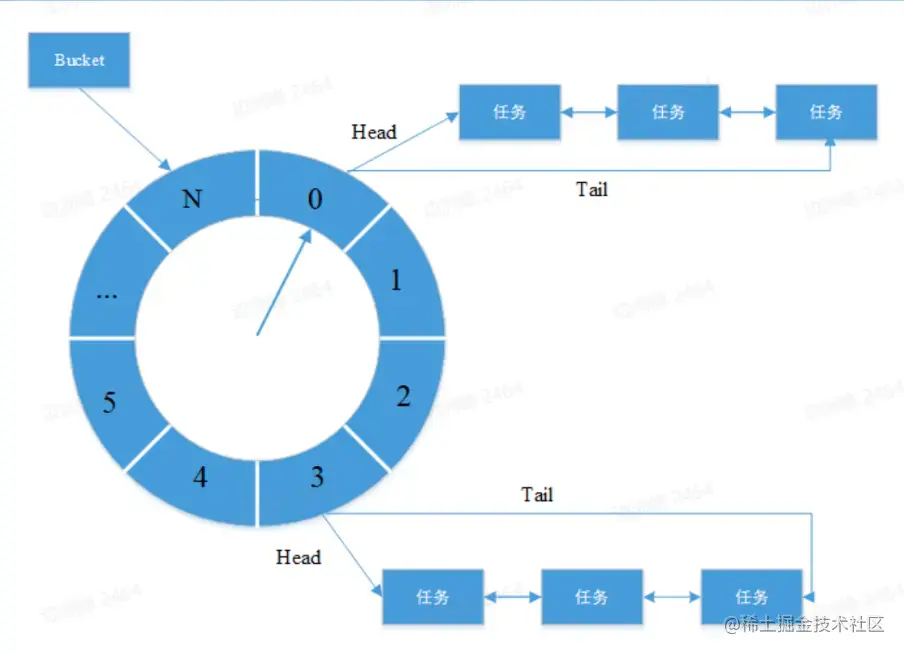

时间轮是一种高效利用线程资源进行批量化调度的一种调度模型。时间轮是一个存储环形队列，底层采用数组实现，数组中的每个元素可以存放一个定时任务列表。

关于时间轮，先来看看之前的方案：

1. 使用一个链表存储任务，每个元素代表一个任务。这看似是一个比较简单的方案，其目标为遍历任务列表，从中找出当前时间点需要出发的任务列表。 此时查询的复杂度为 $O(n)$, 修改链表则只需要直接将任务插入链表尾部即可，复杂度为 $O(1)$。
2. 对链表的结构进行优化，使用最小堆存储任务，按照执行时间排序，每个节点存储同执行时间的任务列表，因为只需要找到对靠近当前时间的任务即可。 在查询时，直接读取根结点即为最近任务，但是当输出当前堆顶元素后，需要调整堆为小根堆，其时间复杂度为 $O(logn)$。 另外，由于小根堆是由数组实现的，但是任务所在时间是无限的，所以数组的长度也是无限的，这种数组的开销是很大的。

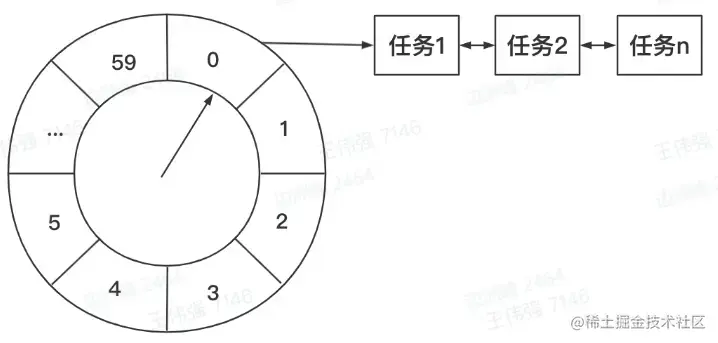

把视角回到时间轮，如果使用时间轮存储任务，每个节点存储同执行时间的任务，每个节点表示当前的时间刻度，当指针移动到某一刻度时，将执行当前刻度所在的任务。 但是以下的方案还是会出现问题：如果遇到延时时间为 10 分钟，那么该时间轮的刻度会不够用，一个比较简单的方案是在任务中添加 count 字段，其表示需要等待多少个轮回，当经过一次当前刻度时，将 count - 1，当 count 为 0 时，即可执行。

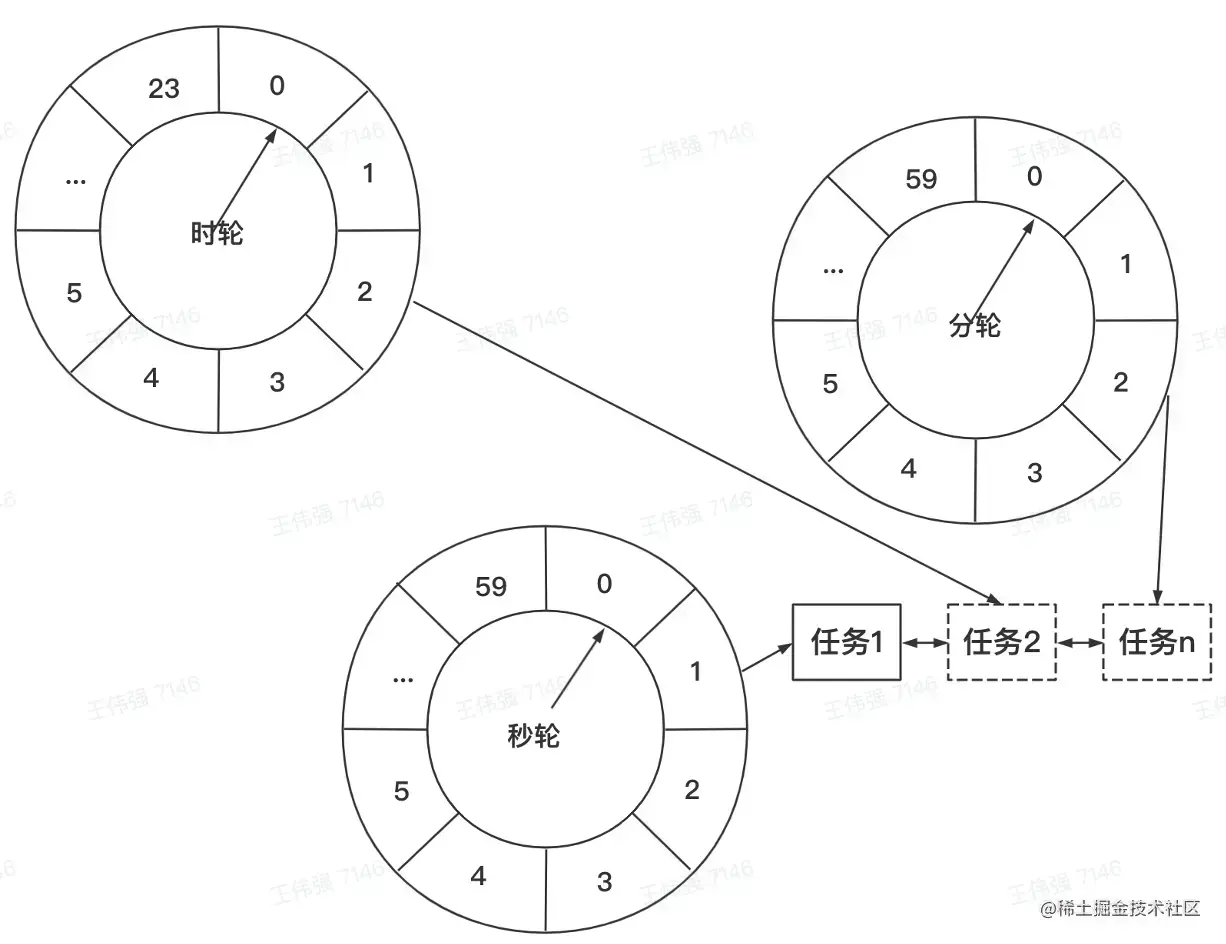

解决刻度不够的另外一个算法是使用多级时间轮，如下图为三级的时间轮，其分别为时轮、分轮、和秒轮。比如一个定时任务的时间为 02:02:01 则当时轮刻度到达 2 时，该任务会跃迁到分轮的 02 刻度，当分轮的指针到达 02 时，该任务会跃迁到秒轮的 01 刻度上，当秒轮到达 01 时，该任务执行。 多级时间轮可以进一步扩展，比如天、月等。

高可用性能

触发器的高可用的核心问题在于：

• 不同任务之间，任务的调度相互影响怎么办
• 负责扫描和触发的机器挂了怎么办 解决思路
• 存储上，不同国别、业务做资源隔离
• 运行时，不同国别、业务分开执行
• 部署时，采用多机房集群化部署，避免单点故障，通过数据库锁或分布式锁保证任务只被触发一次

但是避免单点故障的同时，会出现幂等性的问题，同一个任务被触发多次，会导致业务紊乱，一下提出两个方案：数据库行锁模式和分布式锁模式。

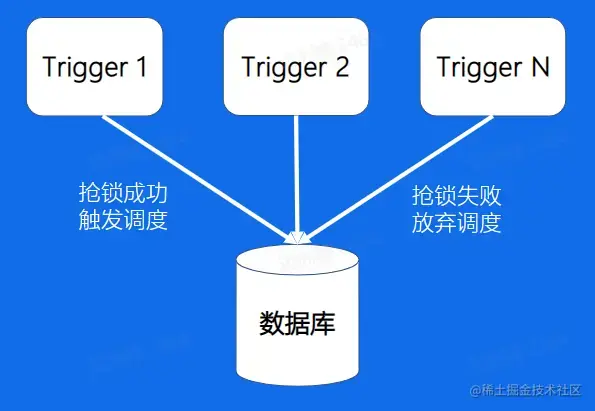

方案一：数据库行锁模式

在触发调用之前，更新数据库中 Joblnstance 的状态，成功抢锁的才会触发调度。但是这会导致多台机器竞争数据库锁，节点越多性能越差

方案二：分布式锁模式

使用 Redis 或者 Zookeeper 设置分布式锁，在触发调度之前，尝试抢占分布式锁，抢占成功后的机器触发任务，这种方案性能较高。

调度器

调度器主要解决资源来源、资源调度和任务执行等任务。

资源来源

资源有两种来源，分别是：

• 业务系统提供资源
  • 优点：任务执行逻辑与业务系统共用同一份资源，利用率更高
  • 缺点：
    • 更容易发生定时任务脚本影响在线服务的事故，当定时任务的资源消耗比较多时，会与在线服务抢占资源，甚至可能其中一个直接挂了。
    • 不能由定时任务平台控制扩缩容
• 定时任务平台提供资源
  • 优点：
    • 任务执行逻辑与业务系统提供的在线服务隔离，避免相互影响
    • 可以支持优雅地扩缩容
  • 缺点：
    • 消耗更多机器资源
    • 需要额外为定时任务平台申请接口调用权限，而不能直接继承业务系统的权限

资源调度

节点选择

有 3 中节点选择方式：

• 随机节点执行：选择集群中一个可用的执行节点执行调度任务，这种适用于定时对账等比较轻量级别的任务。
• 广播执行：在集群中的所有执行节点分发调度并执行，这种比较适合批量运营，比如清空集群中所有的日志文件。
• 分片执行：根据用户自定义分片逻辑进行拆分，分发到集群的不同节点并行执行，提高资源利用率，该方式适用于海量日志统计。

分片任务

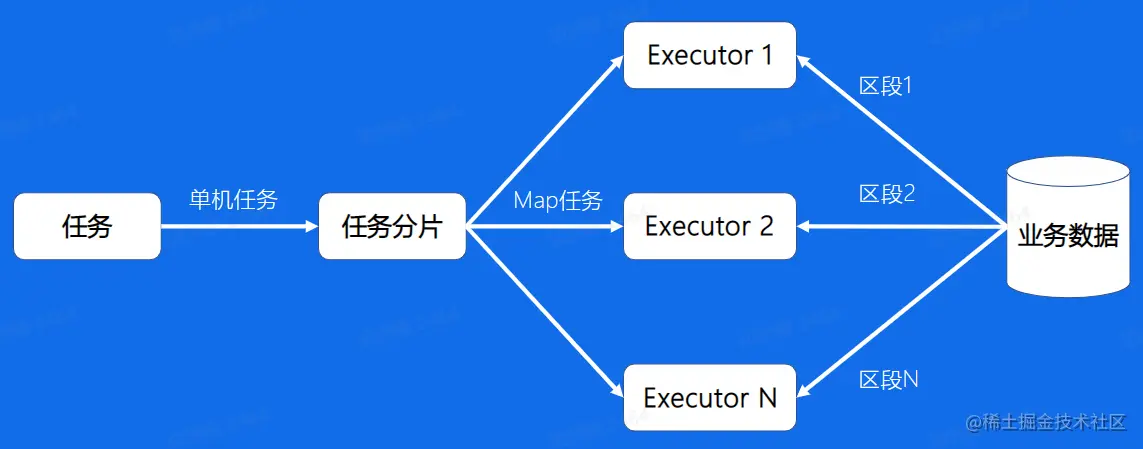

分片任务是一个使用场景比较多的方式，比如统计海量数据等任务。 如下图所示，一个数据量比较庞大的任务会进行任务分片，根据业务的情况将 Map 任务分派给不同的执行器，并且处理业务数据的不同区段，如此可以提高集群的资源利用率。 一般来说，N 个执行器 Executor, M 个业务数据区段，最好 M>=N, 且 M 是 N 的整数倍。

高级特性

任务编排

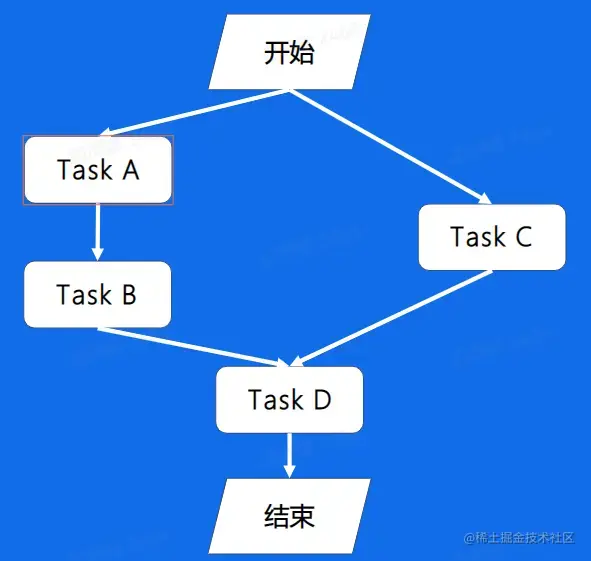

使用有向无环图 DAG (Directed Acyclic Graph) 进行可视化任务编排

故障转移

在单机任务场景下，当一个执行器的任务失败，将会选择其他执行器进行任务调用。 对于分片任务来说，转移的工作其实差不多。分片任务基于[[一致性 hash ]] 策略分发任务，当某 Executor 发生异常情况时，调度器会分发给其他的 Executor。

高可用

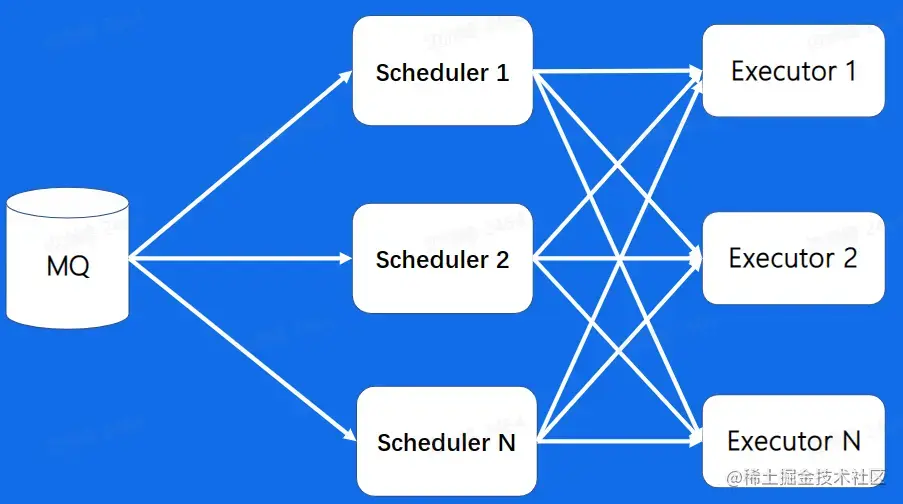

由于调度器属于无状态服务，所以可以集群部署，消息队列将消息发布给不同的执行器中，并且使用其重试机制保障任务一定被调度。

执行器

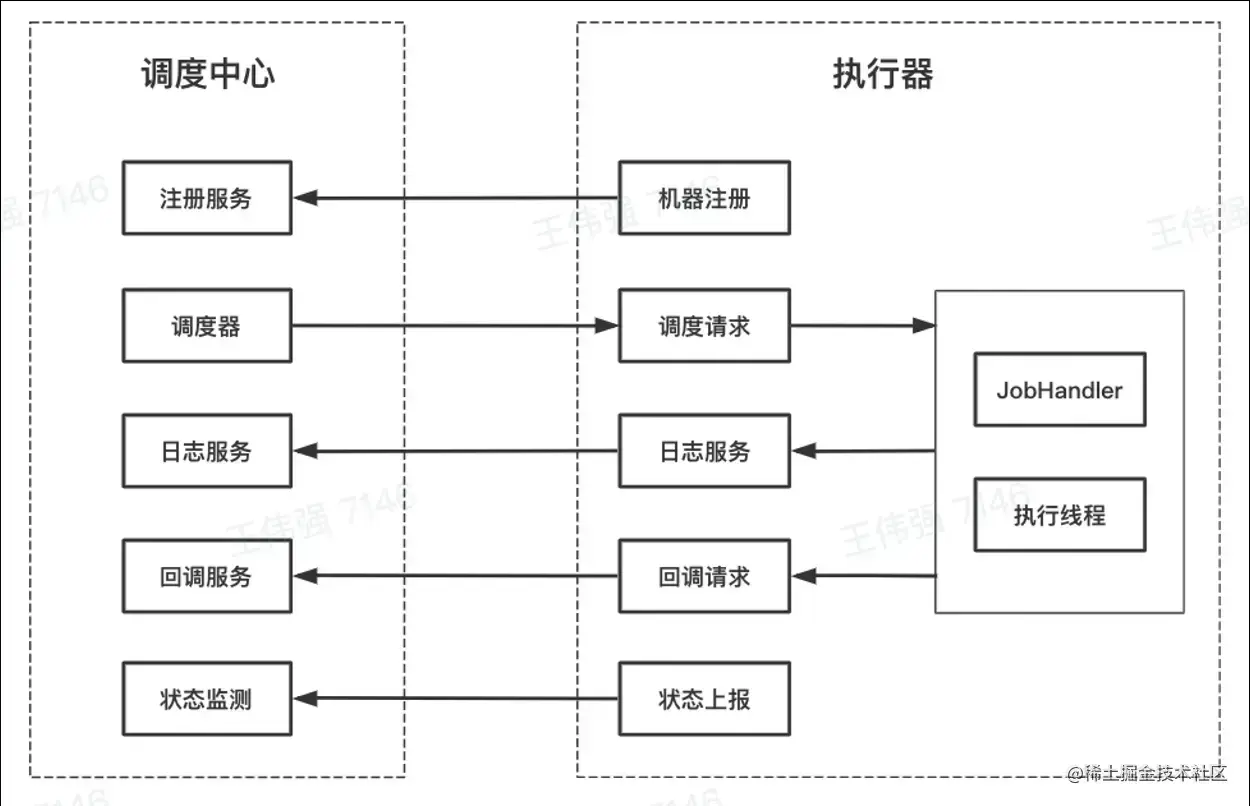

执行器主要包括注册、执行、回调和心跳检测的功能，如下图。

• 执行器会在调度中心注册该机器，让调度器直到这一台执行器的存在，从而可以被调度，另外，执行器会基于注册中心实现执行器的弹性扩缩容。
• 执行器通过 JobHandler 实现任务的执行
• 执行器会对调度中心上报状态，相当于心跳检测。
