消息队列原理与实战 ｜ 青训营笔记

Gerrad
63 阅读8分钟

这是我参与「第五届青训营 」伴学笔记创作活动的第 9 天

内容来自掘金字节内部课程：消息队列前世今生，消息队列-Kafka，消息队列- BMQ，消息队列- RocketMQ

一、本堂课重点内容：

  1. 消息队列发展历程
  2. 消息队列-Kafka
  3. 消息队列-BMQ
  4. 消息队列-RocketMQ

二、详细知识点介绍：

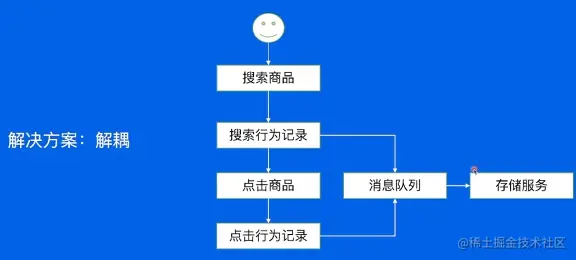

案例一：系统崩溃

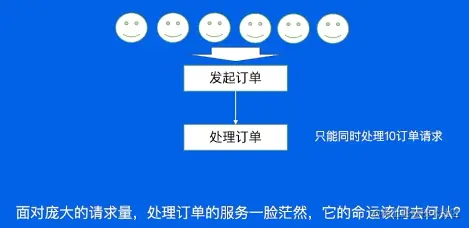

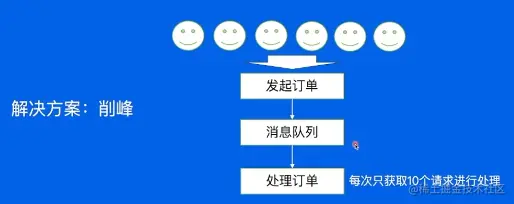

案例二：服务能力有限

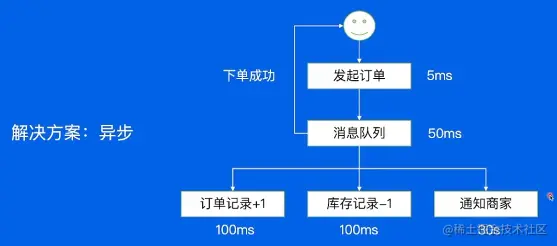

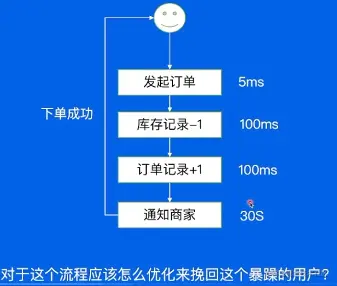

案例三：链路耗时长尾

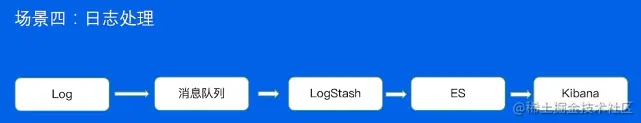

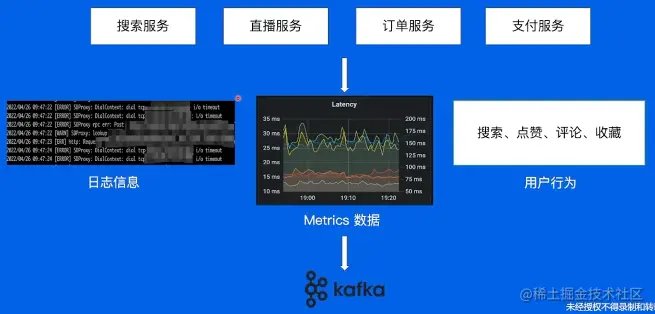

案例四：日志存储如何处理

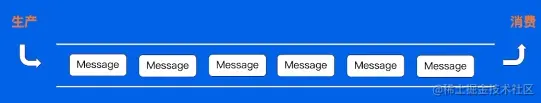

什么是消息队列?

消息队列(MQ)，指保存消息的一个容器，本质是个队列。但这个队列呢，需要支持高吞吐，高并发，并且高可用。


1. 前世今生

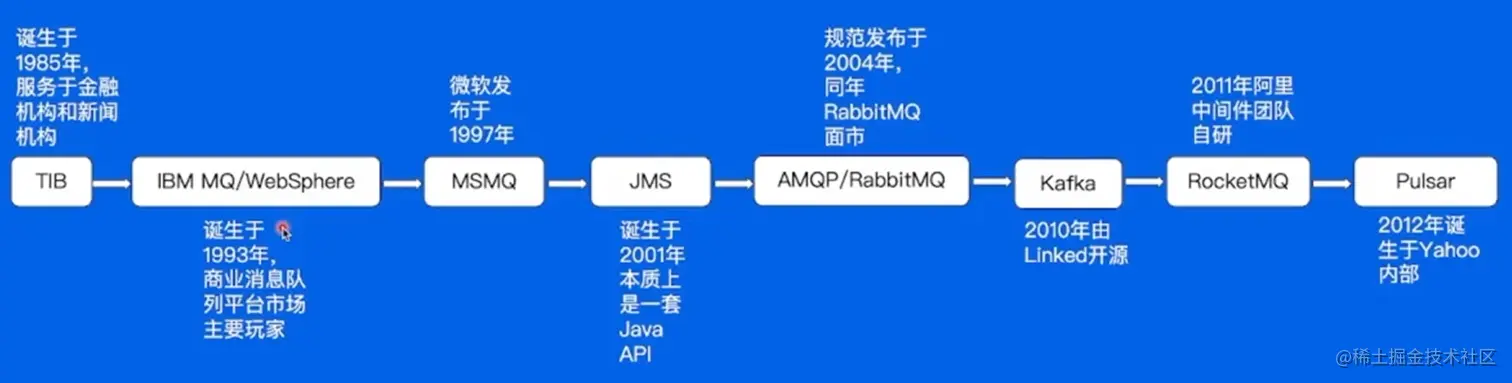

消息队列发展历程


业界消息队列对比：

  • Kafka:分布式的、分区的、多副本的日志提交服务，在高吞吐场景下发挥较为出色
  • RocketMQ:低延迟、强一致、高性能、高可靠、万亿级容量和灵活的可扩展性，在一些实时场景中运用较广
  • Pulsar:是下一代云原生分布式消息流平台，集消息、存储、轻量化函数式计算为一体、采用存算分离的架构设计
  • BMQ:和Pulsar架构类似，存算分离，初期定位是承接高吞吐的离线业务场景，逐步替换掉对应的Kafka集群

2. 消息队列-Kafka

2.1 使用场景


2.2 如何使用KafKa

  1. 创建集群
  2. 新增Topic（设置分区数量）
  3. 编写生产者逻辑（上游、hello world）
  4. 编写消费者逻辑

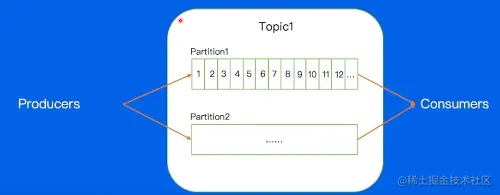

2.3 基本概念


  • Topic:逻辑队列，不同Topic可以建立不同的Topic
  • Cluster:物理集群，每个集群中可以建立多个不同的Topic
  • Producer:生产者，负责将业务消息发送到Topic中
  • Consumer:消费者，负责消费Topic中的消息
  • ConsumerGroup:消费者组，不同组 Consumer消费进度互不干涉
  • partition： topic分区，多个分区消息可并发处理，来提高单个topic的吞吐能力

Offset :消息在 partition内的相对位置信息，可以理解为唯一ID，在 partition内部严格递增。 （PS：多个partition有多个副本，达到容灾的作用）

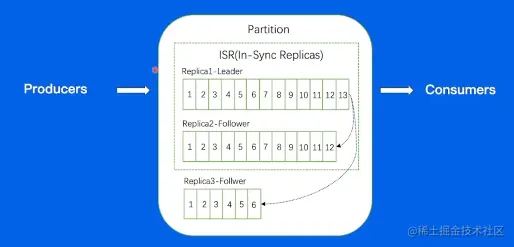

Replica： 每个分片有多个 Replica，Leader Replica将会从ISR中选出。


  • Leader：写入与读取
  • Follower：从leader拉取数据，努力保持一致
  • ISR(In-Sync Replicas)：Follower与Leader差距过大会被踢出。若leader宕机，可从follower选一个替代

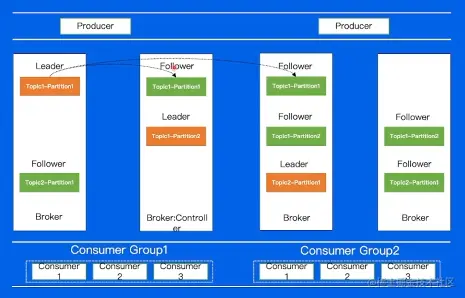

2.4 数据复制

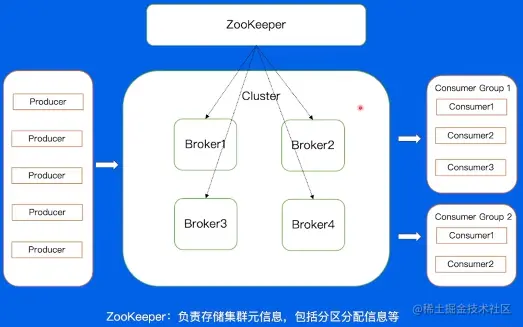

2.5 KafKa架构


2.6 一条消息的自述

Producer -- (生产) --> Broker -- (消费) --> Consumer

从一条消息的视角，看看为什么 Kafka 能支撑这么高的吞吐?


思考：如果发送一条消息，等到其成功后再发一条会有什么问题?

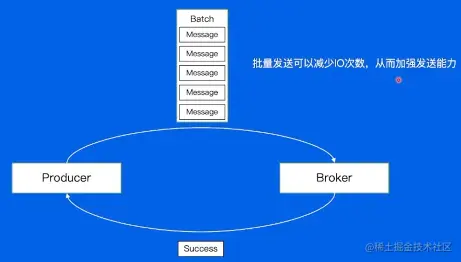

2.7 Producer - 批量发送


思考题:如果消息量很大，网络带宽不够用，如何解决?

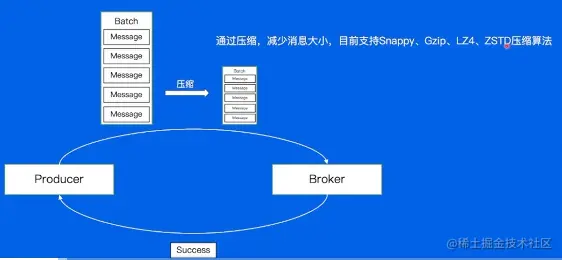

2.7 Producer - 数据压缩

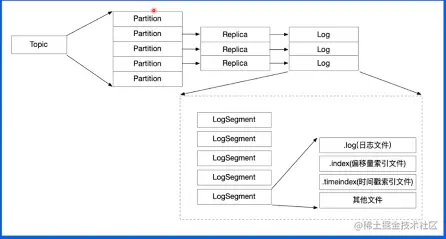

2.8 Broker - 数据的存储

Broker 如何将数据存储到本地磁盘的？


数据路径:/Topic/Partition/Segment/(log | index | timeindex | ...)

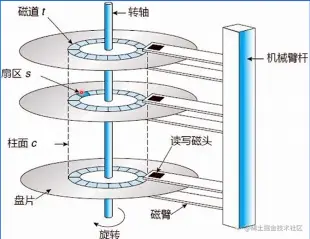

2.8 Broker - 磁盘结构

移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高，因此顺序写可以减少寻道所带来的时间成本。


2.8 Broker - 顺序写


采用顺序写的方式进行写入，以提高写入效率

2.8 Broker - 如何找到消息

Consumer通过发送FetchRequest请求消息数据，Broker 会将指定Offset处的消息，按照时间窗口和消息 大小窗口发送给Consumer，寻找数据这个细节是如何做到的呢?

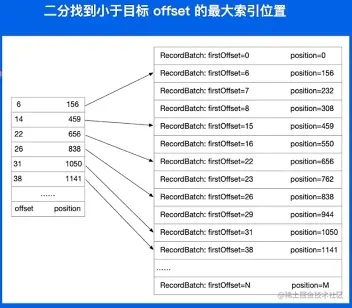

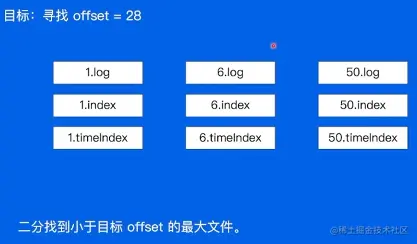

2.8 Broker - 偏移量索引文件



2.8 Broker - 时间戳索引文件

二分找到小于目标时间戳最大的索引位置，再通过寻找 offset的方式找到最终数据。

2.8 Broker - 传统数据拷贝

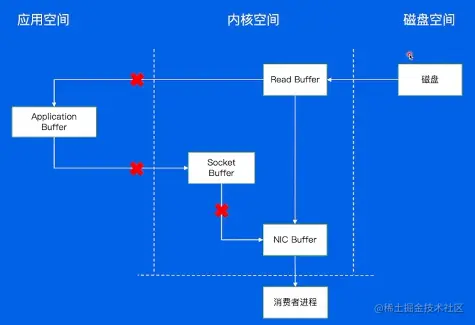

2.8 Broker - 零拷贝

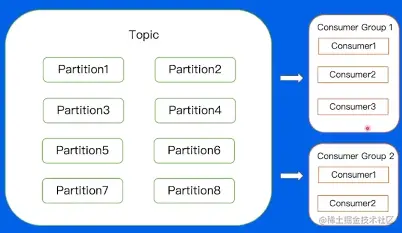

2.9 Consumer - 消息的接收端


如何解决Partition在 Consumer Group中的分配问题?

  • Low Level：通过手动进行分配，哪一个 Consumer消费哪一个 Partition完全由业务来决定。—— 缺点：1. Consumer挂掉就无了，不能自动容灾；2. 若Consumer能力不够要加一个，只能把原来的先停掉，业务数据中断。
  • High Level：Coordinator自动分配

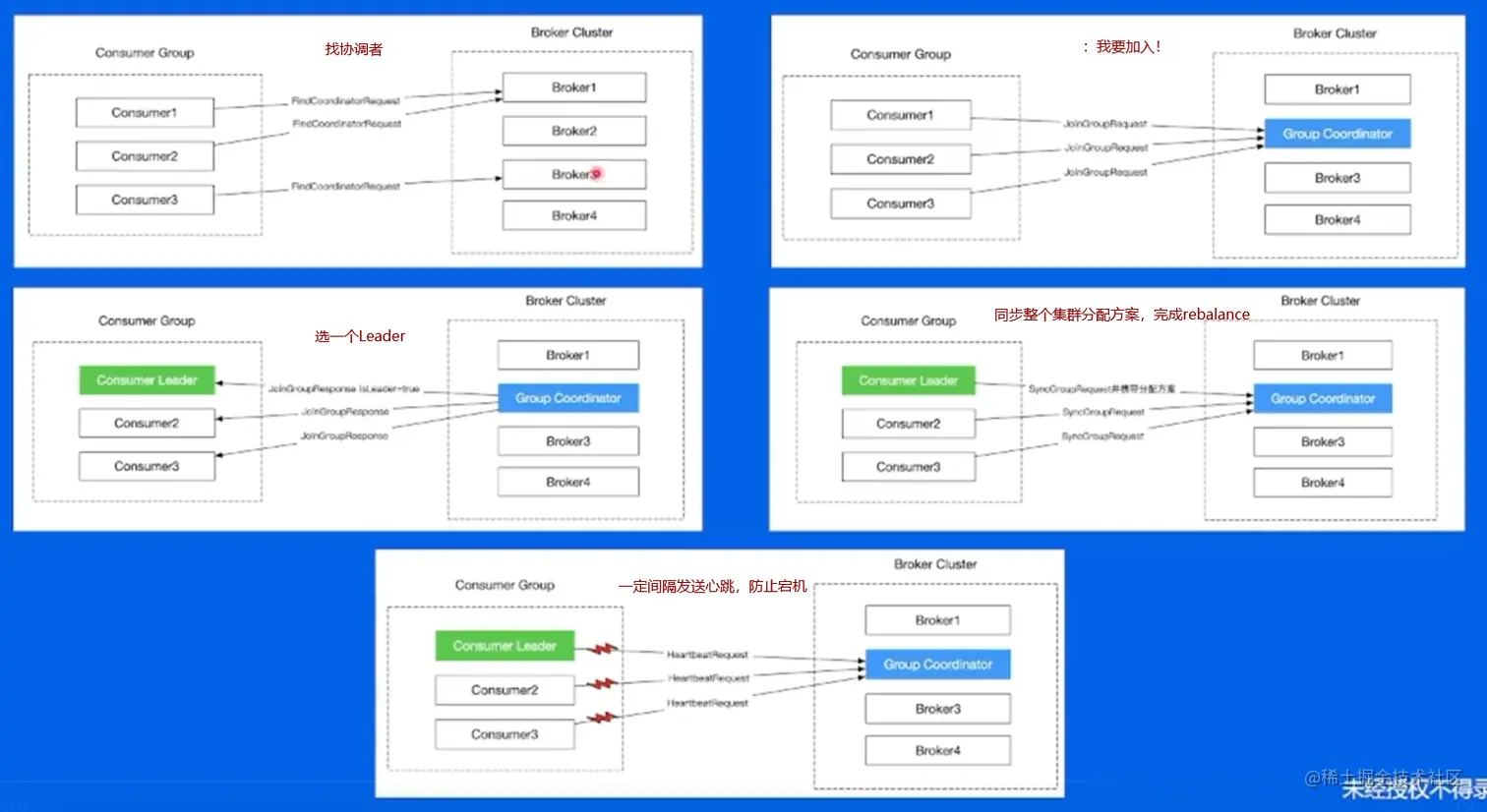

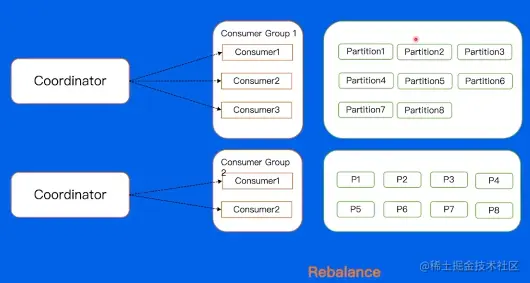

2.10 Consumer Rebalance


刚刚总共讲了哪一些可以帮助Kafka提高吞吐或者稳定性的功能?

  • Producer:批量发送、数据压缩
  • Broker:顺序写，消息索引，零拷贝
  • Consumer: Rebalance

缺点：

2.11 KafKa - 数据复制问题

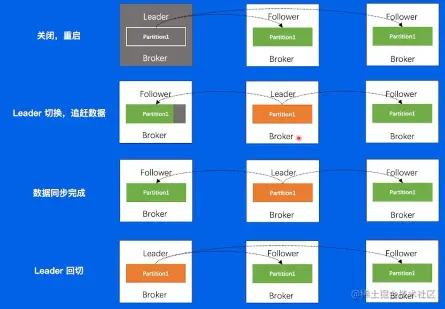

2.12 KafKa - 重启操作


2.13 KafKa - 替换、扩容、缩容

思考一下，替换，扩容，缩容的流程应该是怎样的?——均有数据复制的问题（时间成本）

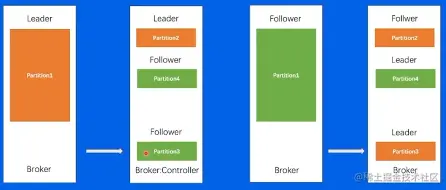

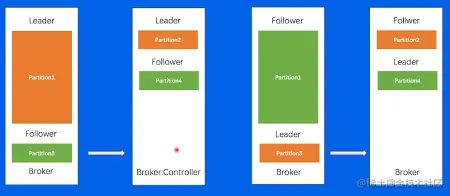

2.12 KafKa - 负载不均衡


为了解决io问题引入了新的io问题


问题总结：

  • 运维成本高
  • 对于负载不均衡的场景,解决方案复杂
  • 没有自己的缓存，完全依赖Page Cache
  • Controller和 Coordinator和Broker 在同一进程中（既当Producer又当Consumer），大量IO会造成其性能下降

3. 消息队列-BMQ

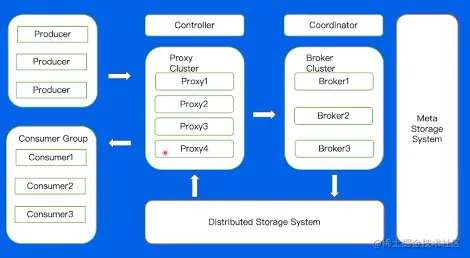

3.1 BMQ简介

兼容Kafka协议（生产者消费者不用变）,存算分离（底层分布式系统）,云原生消息队列

BMQ介绍：

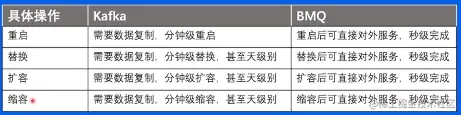

3.2 运维操作对比


3.3 HDFS写文件流程

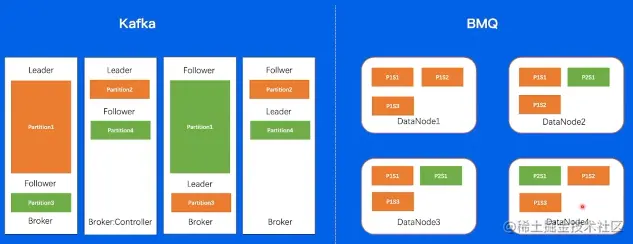

3.4 BMQ文件结构

分配打散到多个Node

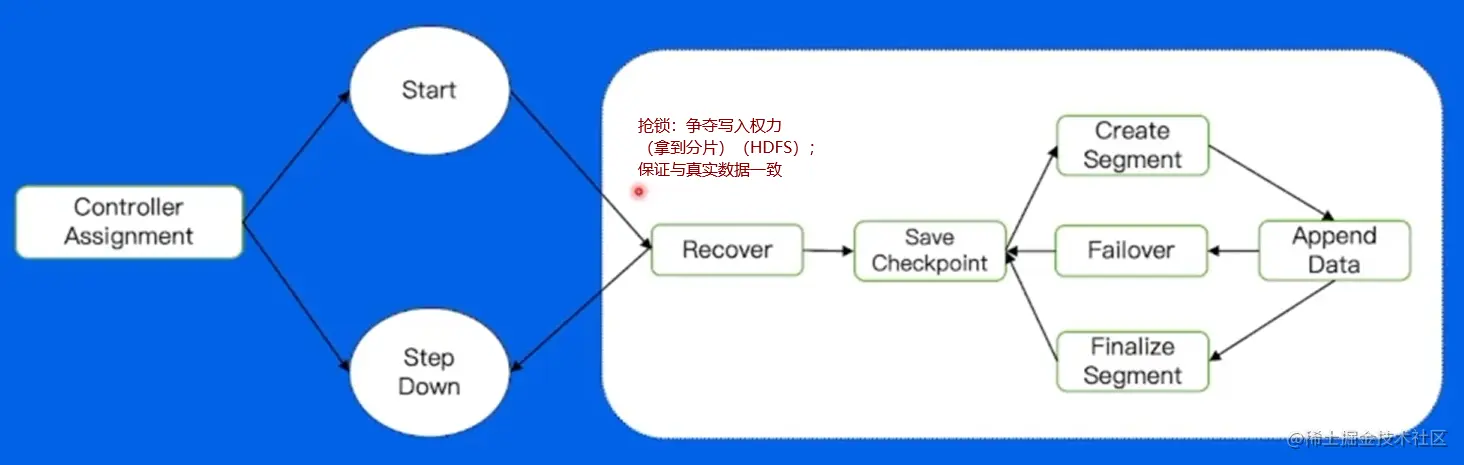

3.5 Broker - Partition 状态机


保证对于任意分片在同一时刻只能在一个 Broker上存活

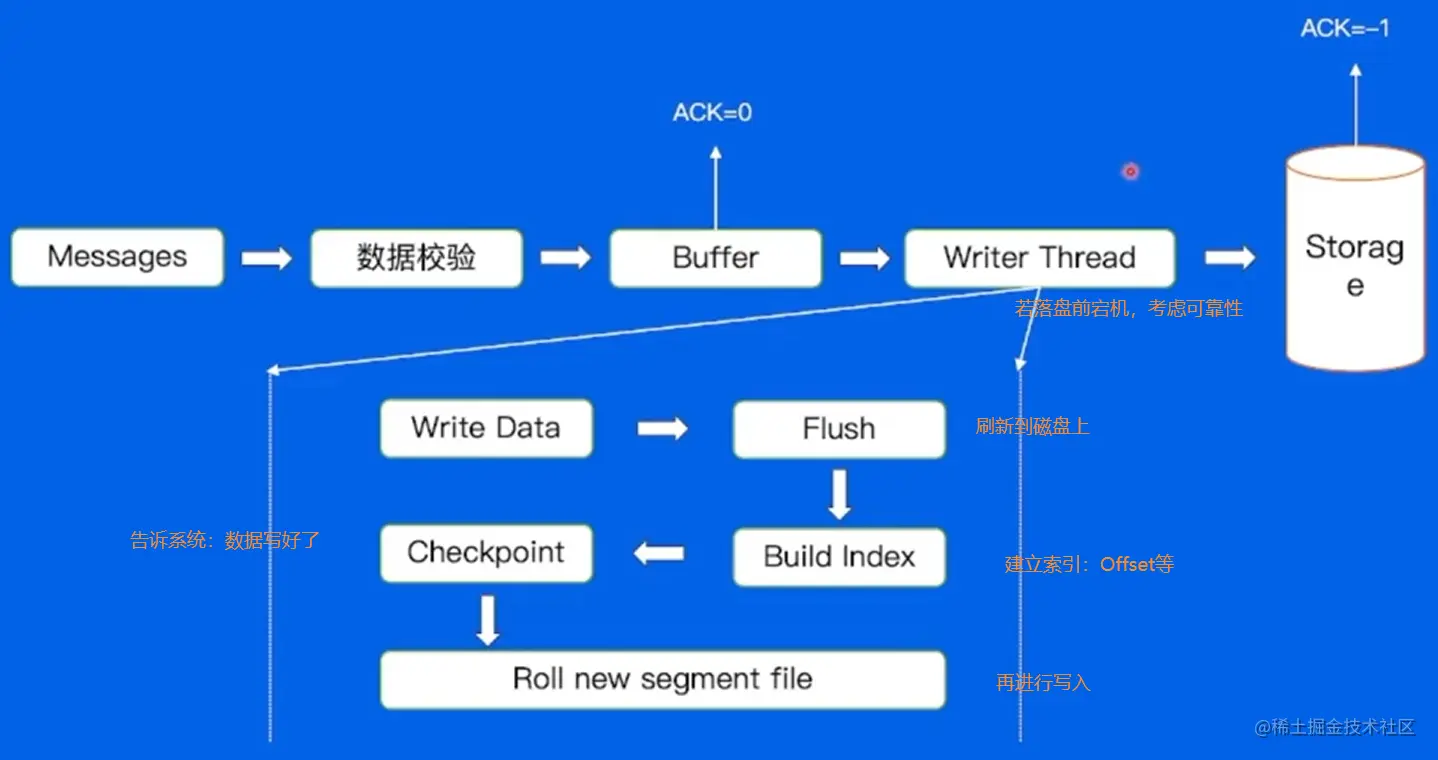

3.5 Broker - 写文件流程


3.5 Broker - 写文件Fileover


如果DataNode节点挂了或者是其他原因导致我们写文件失败，应该如何处理?——找一个新的可用的节点写入

3.6 Proxy

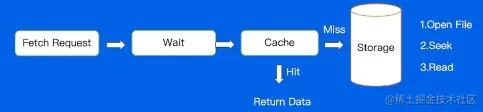

Wait：eg.一个topic没有数据写入，Consumer会轮询发送request，一个topic有过多的consumer扛不住。Wait机制即proxy在没有数据时会在此处等待（一般会设置数据窗口、时间窗口）

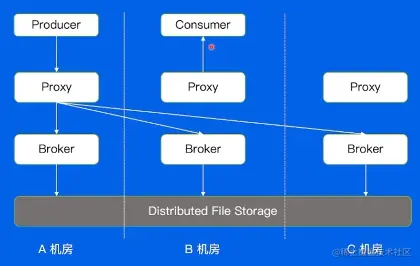

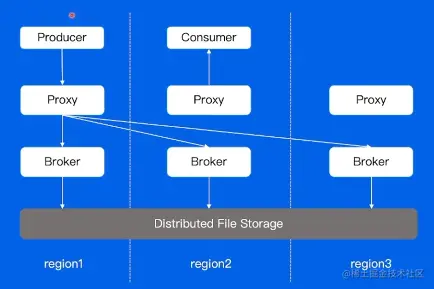

3.7 多机房部署

防止机房故障


  • Proxy在每个机房（每个分区）都会去处理全部的partition
  • Broker加在一起才是全部（保证分区内数据的一致性）

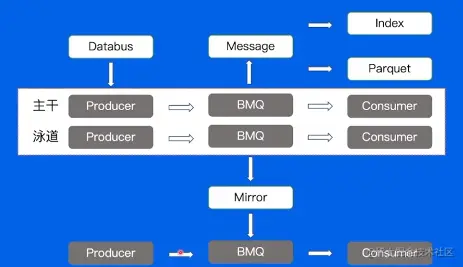

3.8 BMQ - 高级特性

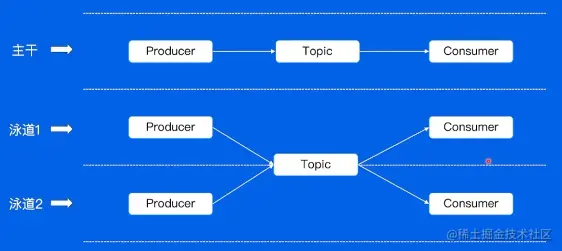

3.9 泳道消息

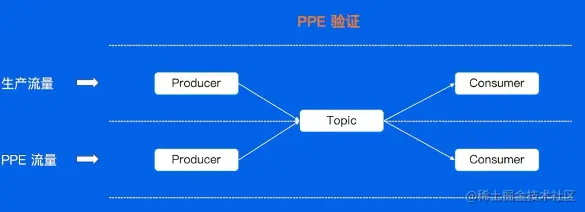

开发流程：开发 -> BOE -> PPE -> Prod

  • BOE: Bytedance Offline Environment，是一套完全独立的线下机房环境
  • PPE: Product Preview Environment，即产品预览环境

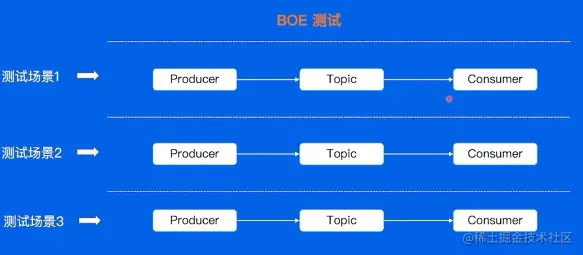

多个人同时测试，需要等待上一个人测试完成

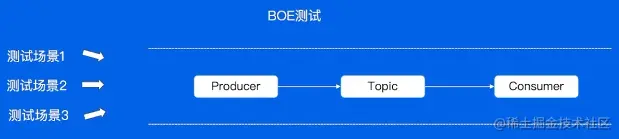

每多一个测试人员，都需要重新搭建一个相同配置的Topic，造成人力和资源的浪费。


对于PPE的消费者来说，资源没有生产环境多，所以无法承受生产环境的流量。


解决主干泳道流量隔离问题以及泳道资源重复创建问题。(消息代标识，只在泳道内)

3.10 Databus

直接使用原生SDK会有什么问题?

  • 客户端配置较为复杂
  • 不支持动态配置，更改配置需要停掉服务
  • 对于 latency 不是很敏感的业务，batch效果不佳


加入Agent代理，所有消息会先发到agent做大范围batch

  1. 简化消息队列客户端复杂度
  2. 解耦业务与Topic
  3. 缓解集群压力，提高吞吐

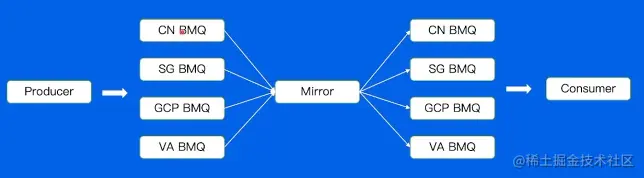

3.11 Mirror

思考一下，我们是否可以通过多机房部署的方式，解决跨Region（跨国、跨洲）读写的问题?


Proxy跨region访问broker时延很大


使用Mirror通过最终—致的方式（中间采用异步），解决跨Region读写问题。

3.12 Index


如果希望通过写入的 Logld、Userld 或者其他的业务字段进行消息的查询，应该怎么做（想把topic、MQ当数据库来用）?

3.13 Index

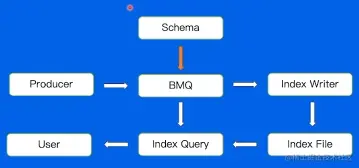

直接在 BMQ中将数据结构化，配置索引 DDL，异步构建索引后（不用通过什么时间戳的），通过Index Query 服务读出数据。

3.14 parquet

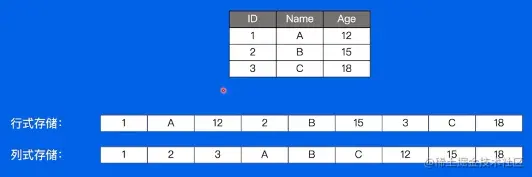

Apache Parquet是Hadoop生态圈中一种新型列式存储格式，它可以兼容Hadoop生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hive、lmpala、Drill等)。


消息即类似于行存


直接在BMQ中将数据结构化，通过 Parquet Engine，可以使用不同的方式构建 Parquet格式文件。（可采用列式存储用于某些场景如大数据）

小结：

  1. BMQ的架构模型解决Kafka存在的问题)
  2. BMQ读写流程(Failover机制,写入状态机)。
  3. BMQ高级特性（泳道、Databus、Mirror、Index、Parquet)

4. 消息队列-RocketMQ

使用场景：

例如，针对电商业务线，其业务涉及广泛，如注册、订单、库存、物流等;同时，也会涉及许多业务峰值时刻，如秒杀活动、周年庆、定期特惠等

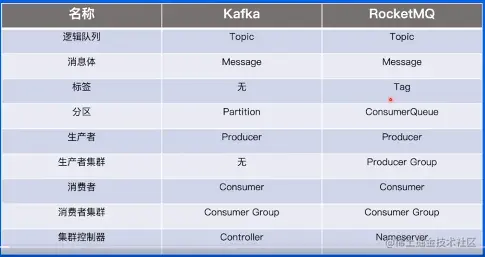

4.1 RocketMQ 基本概念

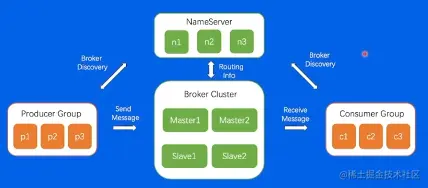

4.2 RocketMQ架构


4.3 存储模型


ConsumerQueue（存入密集索引）

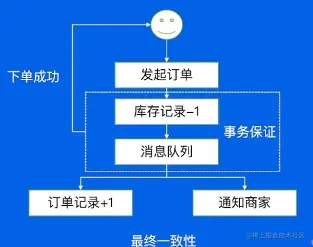

4.4 高级特性 - 事务场景


回忆ACID；一致性解决事务问题

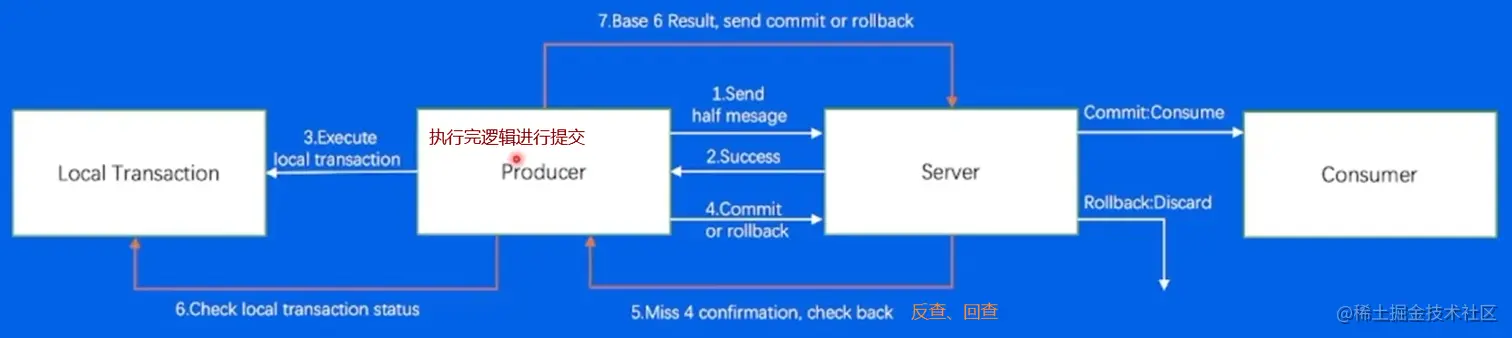

4.4 高级特性 - 事务消息

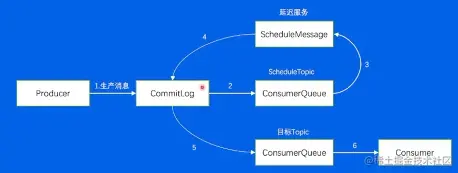

4.4 高级特性 - 延迟发送

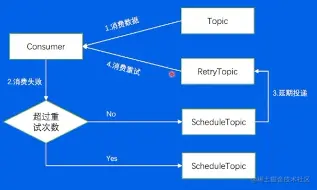

4.4 高级特性 - 处理失败


消息重试和死信队列


小结

  1. RocketMQ的基本概念(Queue，Tag)
  2. RocketMQ的底层原理(架构模型、存储模型)
  3. RocketMQ的高级特性(事务消息、重试和死信队列，延迟队列)

课程总结

  • 前世今生:消息队列发展历程
  • Kafka:基本概念、架构设计、底层原理、架构缺点
  • BMQ:架构设计、底层原理、Kafka 比较、高级特性
  • RocketMQ:架构设计、底层原理、高级特性
