MAC地址

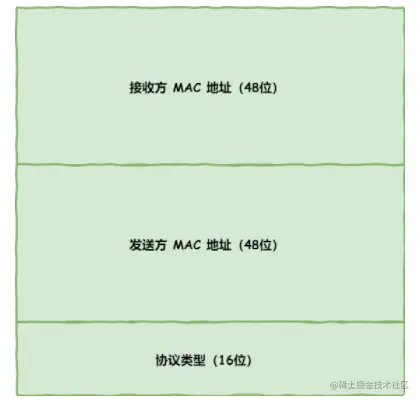

MAC 头部是以太网使用的头部，它包含了接收方和发送方的 MAC 地址等信息。MAC报文格式：
- 发送方 MAC 地址和接收方目标 MAC 地址，用于两点之间的传输。
- 一般在 TCP/IP 通信里，MAC 包头的协议类型只使用：
0800： IP 协议；0806： ARP 协议
发送方的 MAC 地址获取比较简单，MAC 地址是在网卡生产时写入到 ROM 里的，只要将这个值读取出来写入到 MAC 头部就可以了。接收方的 MAC 地址要查一下路由表，在路由表中找到相匹配的条目，然后把包发给 Gateway 列中的 IP 地址就可以了，如果在子网间通信不知道MAC地址，直接使用ARP协议获取MAC地址。
ARP协议

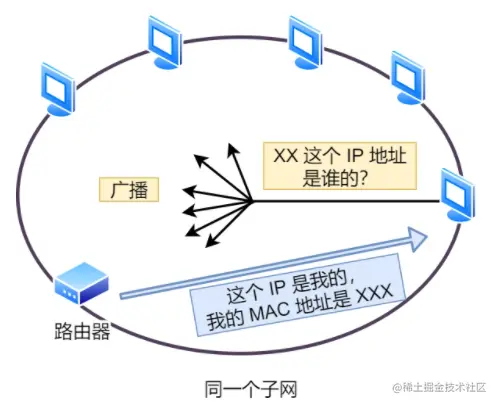

地址解析协议，需要 ARP 协议找到路由器的 MAC 地址。ARP 协议会在以太网中以广播的形式，对以太网所有的设备喊出：“这个 IP 地址是谁的？请把你的 MAC 地址告诉我”。然后就会有人回答：“这个 IP 地址是我的，我的 MAC 地址是 XXXX”。如果对方和自己处于同一个子网中，那么通过上面的操作就可以得到对方的 MAC 地址。

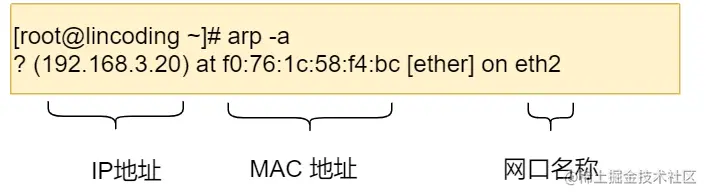

操作系统会把本次查询结果放到一块叫做 ARP 缓存的内存空间留着以后用，不过缓存的时间就几分钟。在发包时：
- 先查询 ARP 缓存，如果其中已经保存了对方的 MAC 地址，就不需要发送 ARP 查询，直接使用 ARP 缓存中的地址。
- 当 ARP 缓存中不存在对方 MAC 地址时，则发送 ARP 广播查询。
网卡
网络包只是存放在内存中的一串二进制数字信息，没有办法直接发送给对方。因此需要将数字信息转换为电信号，才能在网线上传输，也就是说，这才是真正的数据发送过程。负责执行这一操作的是网卡，要控制网卡还需要靠网卡驱动程序。

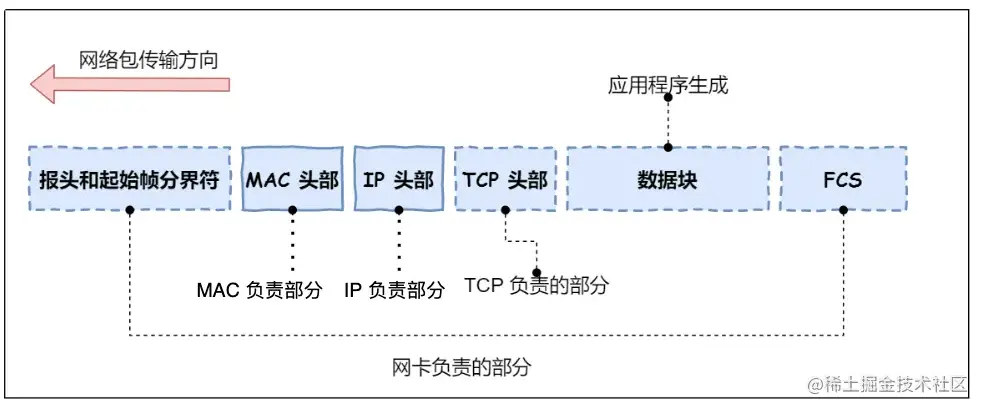

网卡驱动获取网络包之后，会将其复制到网卡内的缓存区中，接着会在其开头加上报头和起始帧分界符，在末尾加上用于检测错误的帧校验序列。
- 起始帧分界符是一个用来表示包起始位置的标记
- 末尾的
FCS（帧校验序列）用来检查包传输过程是否有损坏
最后网卡会将包转为电信号，通过网线发送出去。
交换机
交换机的设计是将网络包原样转发到目的地。交换机工作在 MAC 层，也称为二层网络设备，交换机有多个网口，用于子网间通信，数据交换，一台PC只有一个网口，那么需要接入交换机加入局域网内。交换机根据 MAC 地址表查找 MAC 地址，然后将信号发送到相应的端口。
首先，电信号到达网线接口，交换机里的模块进行接收，接下来交换机里的模块将电信号转换为数字信号。然后通过包末尾的 FCS 校验错误，如果没问题则放到缓冲区。这部分操作基本和计算机的网卡相同，但交换机的工作方式和网卡不同。
计算机的网卡本身具有 MAC 地址，并通过核对收到的包的接收方 MAC 地址判断是不是发给自己的，如果不是发给自己的则丢弃；相对地，交换机的端口不核对接收方 MAC 地址，而是直接接收所有的包并存放到缓冲区中。因此，和网卡不同，交换机的端口不具有 MAC 地址。

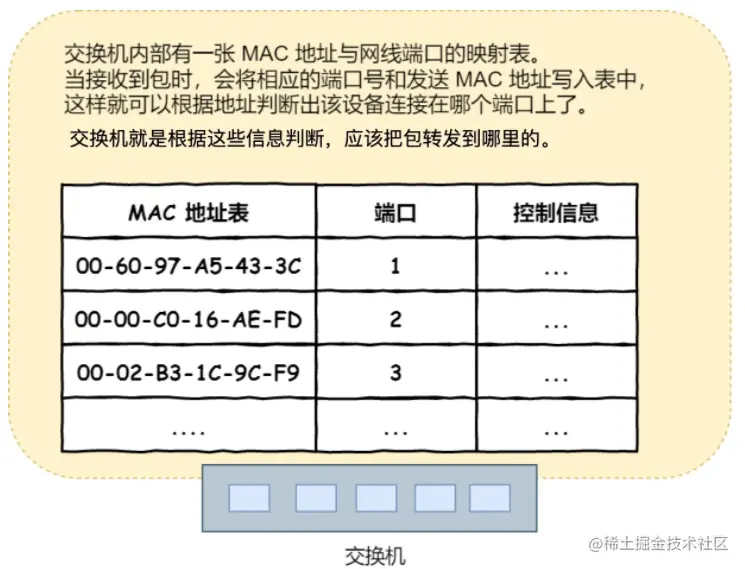

将包存入缓冲区后，接下来需要查询一下这个包的接收方 MAC 地址是否已经在 MAC 地址表中有记录了。交换机的 MAC 地址表主要包含两个信息：一是设备的 MAC 地址，二是该设备连接在交换机的哪个端口上。
如果收到的包的接收方 MAC 地址为 00-02-B3-1C-9C-F9，则与图中表中的第 3 行匹配，根据端口列的信息，可知这个地址位于 3 号端口上，然后就可以通过交换电路将包发送到相应的端口了。
如果地址表中找不到指定的 MAC 地址。这可能是因为具有该地址的设备还没有向交换机发送过包，或者这个设备一段时间没有工作导致地址被从地址表中删除了。这种情况下，交换机无法判断应该把包转发到哪个端口，只能将包转发到除了源端口之外的所有端口上，无论该设备连接在哪个端口上都能收到这个包。这样做不会产生什么问题，因为以太网的设计本来就是将包发送到整个网络的，只有相应的接收者才接收包，而其他设备则会忽略这个包。
此外，如果接收方 MAC 地址是一个广播地址，那么交换机会将包发送到除源端口之外的所有端口。以下两个属于广播地址：MAC 地址中的 FF:FF:FF:FF:FF:FF ；IP 地址中的 255.255.255.255
路由器
网络包经过交换机之后，现在到达了路由器，并在此被转发到下一个路由器或目标设备。这一步转发的工作原理和交换机类似，也是通过查表判断包转发的目标。
路由器与交换机的区别
- 路由器基于 IP 设计，俗称三层网络设备，路由器的各个端口都具有 MAC 地址和 IP 地址；
- 交换机基于以太网设计，俗称二层网络设备，交换机的端口不具有 MAC 地址。
路由器基本原理
路由器的端口具有 MAC 地址，因此它就能够成为以太网的发送方和接收方；同时还具有 IP 地址，从这个意义上来说，它和计算机的网卡是一样的。当转发包时，路由器端口会接收发给自己的以太网包，然后路由表查询转发目标，再由相应的端口作为发送方将以太网包发送出去。
路由器的包接收操作
首先，电信号到达网线接口部分，路由器中的模块会将电信号转成数字信号，然后通过包末尾的 FCS 进行错误校验。如果没问题则检查 MAC 头部中的接收方 MAC 地址，看看是不是发给自己的包，如果是就放到接收缓冲区中，否则就丢弃这个包。
总的来说，路由器的端口都具有 MAC 地址，只接收与自身地址匹配的包，遇到不匹配的包则直接丢弃。
查询路由表确定输出端口
完成包接收操作之后，路由器就会去掉包开头的 MAC 头部。MAC 头部的作用就是将包送达路由器，其中的接收方 MAC 地址就是路由器端口的 MAC 地址。因此，当包到达路由器之后，MAC 头部的任务就完成了，于是 MAC 头部就会被丢弃。
接下来，路由器会根据 MAC 头部后方的 IP 头部中的内容进行包的转发操作。转发操作分为几个阶段，首先是查询路由表判断转发目标。
假设地址为 10.10.1.101 的计算机要向地址为 192.168.1.100 的服务器发送一个包，这个包先到达图中的路由器。判断转发目标的第一步，就是根据包的接收方 IP 地址查询路由表中的目标地址栏，以找到相匹配的记录。
每个条目的子网掩码和 192.168.1.100 IP 做与运算后，得到的结果与对应条目的目标地址进行匹配，如果匹配就会作为候选转发目标，如果不匹配就继续与下个条目进行路由匹配。找不到匹配路由时，就会选择默认路由，路由表中子网掩码为 0.0.0.0 的记录表示「默认路由」。
路由器的发送操作
接下来就会进入包的发送操作。首先需要根据路由表的网关列判断对方的地址。
- 如果网关是一个 IP 地址，则这个IP 地址就是要转发到的目标地址，还未抵达终点，还需继续需要路由器转发。
- 如果网关为空，则 IP 头部中的接收方 IP 地址就是要转发到的目标地址，也是就终于找到 IP 包头里的目标地址了，说明已抵达终点。
知道对方的 IP 地址之后，接下来需要通过 ARP 协议根据 IP 地址查询 MAC 地址，并将查询的结果作为接收方 MAC 地址。路由器也有 ARP 缓存，因此首先会在 ARP 缓存中查询，如果找不到则发送 ARP 查询请求。发送出去的网络包会通过交换机到达下一个路由器。由于接收方 MAC 地址就是下一个路由器的地址，所以交换机会根据这一地址将包传输到下一个路由器。
接下来，下一个路由器会将包转发给再下一个路由器，经过层层转发之后，网络包就到达了最终的目的地。
在网络包传输的过程中，源 IP 和目标 IP 始终是不会变的，一直变化的是 MAC 地址，因为需要 MAC 地址在以太网内进行两个设备之间的包传输。
