消息队列|青训营笔记

这是我参与「第五届青训营」笔记创作活动的第十二天，今天学习了消息队列相关概念并了解了经典的kafka和BMQ架构

引入

  • 四个场景|问题
    • 系统崩溃
    • 服务处理能力有限
    • 链路耗时长尾
    • 日志处理

解决方案

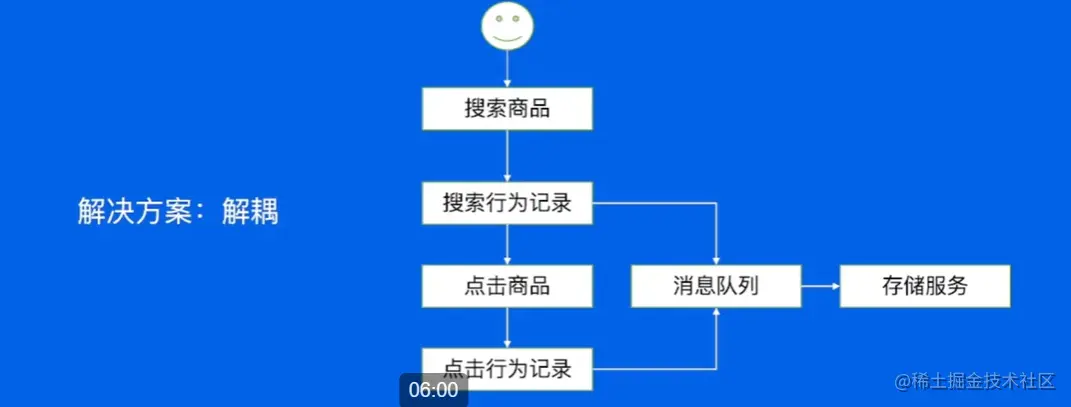

  • 系统崩溃
    • 解耦
      • image.png

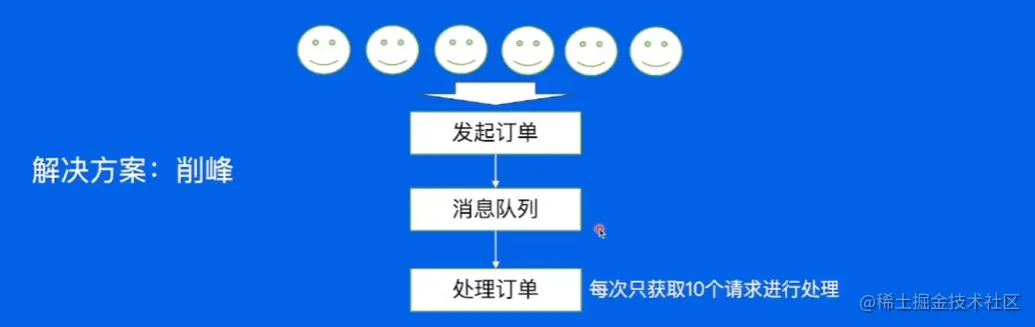

  • 处理能力优先
    • 削峰
      • image.png

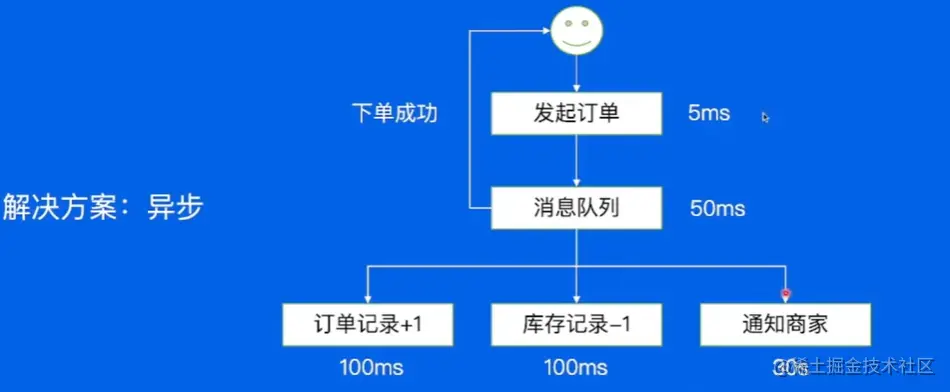

  • 链路耗时长尾
    • 异步进行
      • image.png

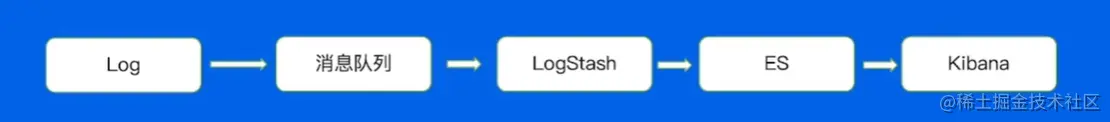

  • 日志处理
    • image.png

消息队列

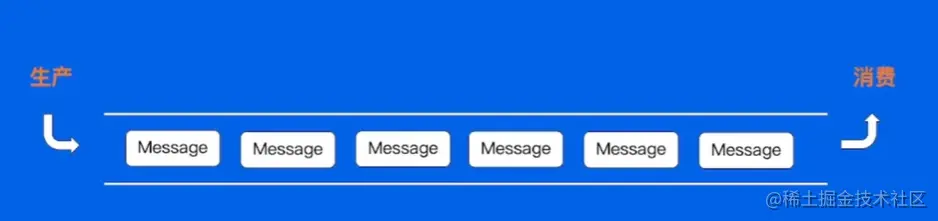

定义：保存消息的一个容器，高并发，高吞吐，高可用 image.png

发展历程与由来

  • 常见消息队列
    • Kafka：高吞吐场景
    • RocketMQ :实时场景
    • Pulsar
    • BMQ

Kafka

使用场景：离线的消息处理

eg:日志信息，Metrics数据，用户行为

使用：

  • 创建集群
  • 新增Topic
  • 编写生产者逻辑
  • 编写消费者逻辑

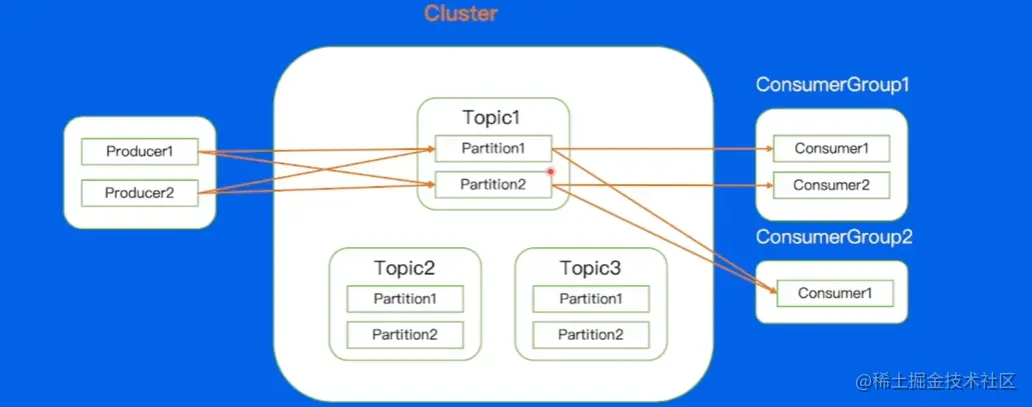

概念


  • Topic:逻辑队列，不同的业务场景，不同的topic
  • Partition：topic内分区可以并行处理
  • Cluster:物理集群，每个集群可以建立多个topic
  • Producer:生产者，将业务消息发到Topic
  • Consumer:消费者
  • ConsumerGroup:不同组的consumer互不干涉

topic内部

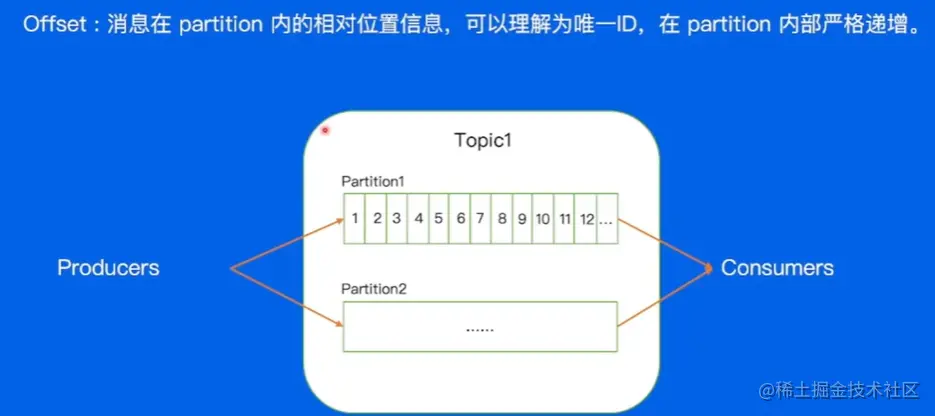

  • offset:消息在partition内的相对位置，唯一ID，在partition内严格递增 image.png

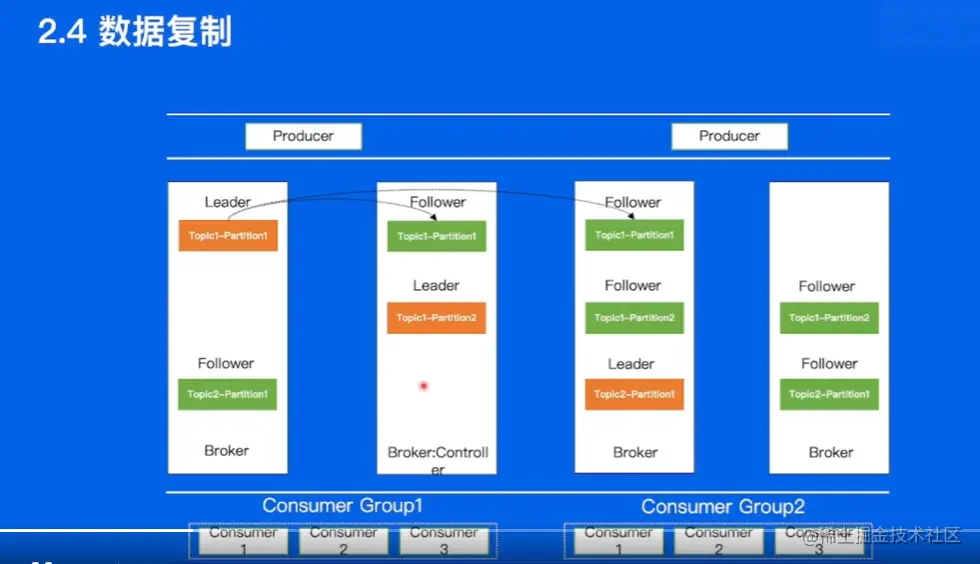

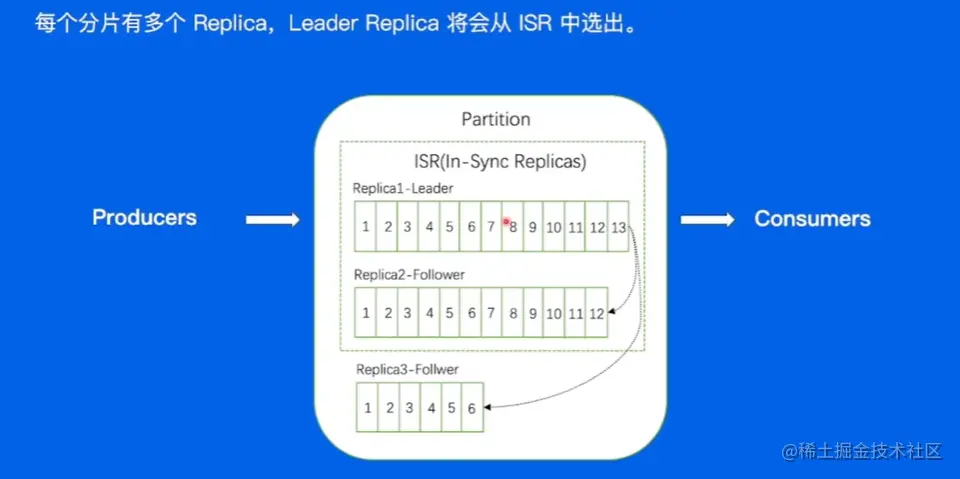

  • Replica partition中的副本，用于容灾
  • ISR：leader在ISR选出，保证高可用
  • leader:对外写入和读取
  • follower:拉取leader数据，保持一致 image.png
  • controller:确定partition存储 image.png

架构


消息的流转


producer-批量发送

  • Producer将消息打包一起发送，减少IO次数
  • 同时为了减少带宽要求需要进行压缩处理
  • 常用压缩算法：snappy,Gzip,ZSTD image.png

Broker--数据存储

  • 消息文件结构
    • image.png
      • .log真实日志
      • .index offset的映射
      • .timeindex时间映射
  • 磁盘结构
    • 磁头，盘片....

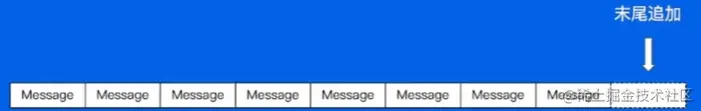

    • 顺序写，减少寻道次数
    • image.png
  • 找到消息
    • Consumer 发送请求消息（FetchRequest）->Broker 将指定Offset的信息->Consumer
    • image.png

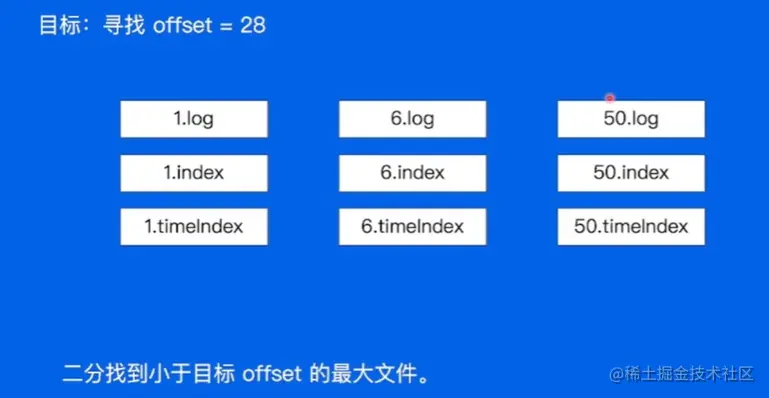

    • 偏移量索引文件
      • image.png

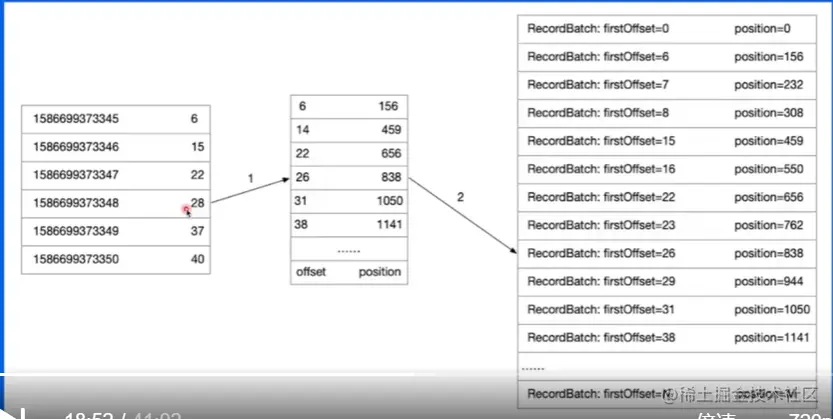

    • 时间戳索引文件
      • 时间戳->offset->数据
      • image.png
  • 数据拷贝

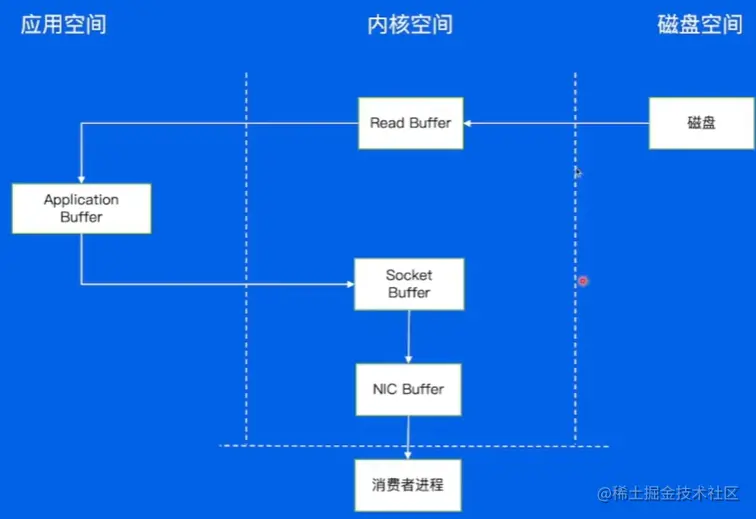

    • 传统型拷贝
      • image.png
    • 零拷贝
      • image.png

Consumer--消息接收

  • 问题：Partition在Consumer Group中的分配 consumer应该拉取哪一个partition?
  • 解决方式

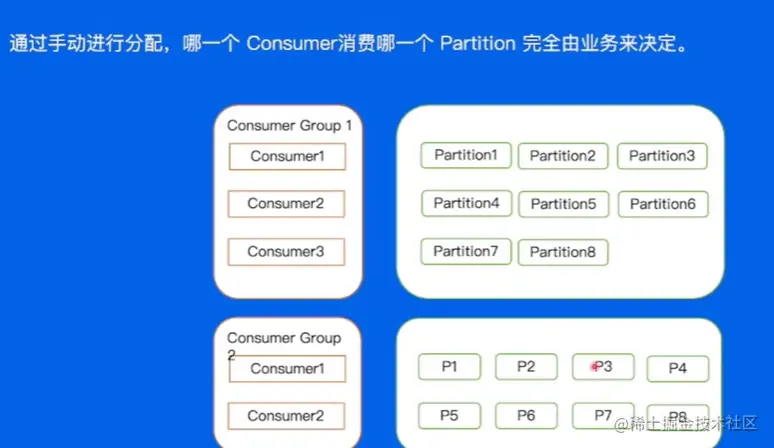

    • 手动分配：完全由业务决定
      • 缺点：
        • 若consumer崩掉，无法自动容灾
        • 无法动态调整consumer的作用
      • image.png

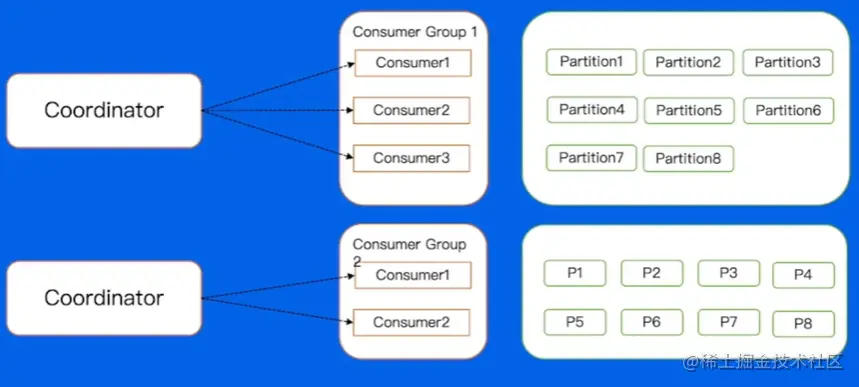

    • 自动分配（High-Level）
      • 利用一个BROKER作为Coordinator(协调者)，动态分配
      • image.png
      • 过程(Consumer Rebalance)

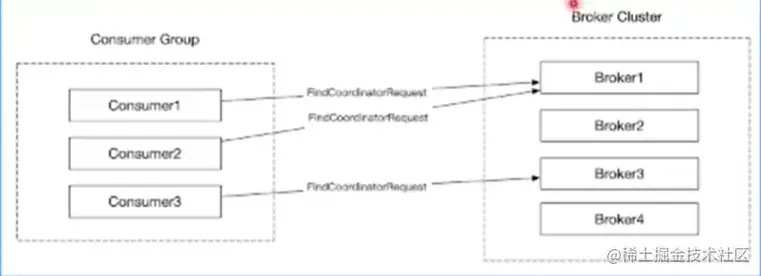

        • 找到coordinator
          • image.png

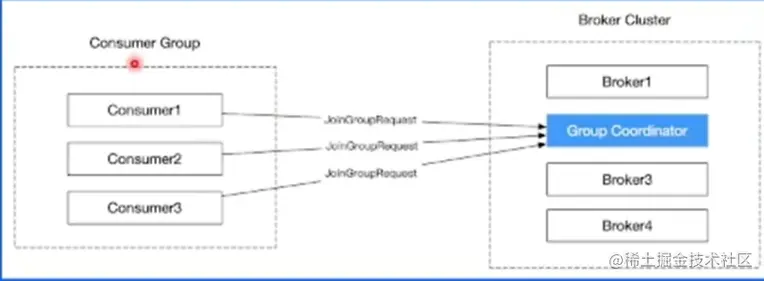

        • 向coordinator发送加入请求
          • image.png

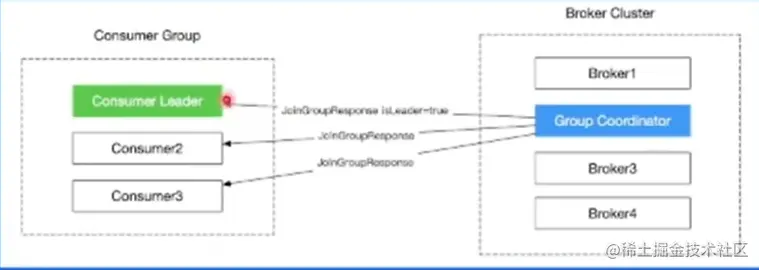

        • coordinator选拔leader
          • image.png

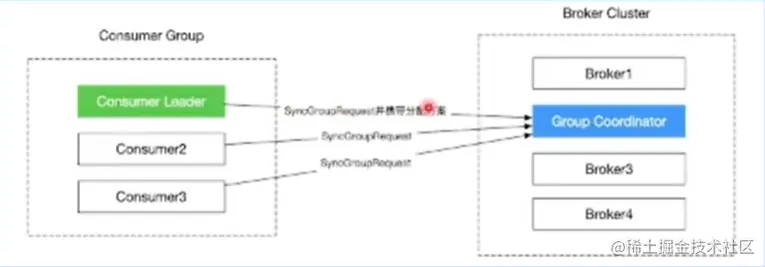

        • 同步集群分配方案
          • image.png

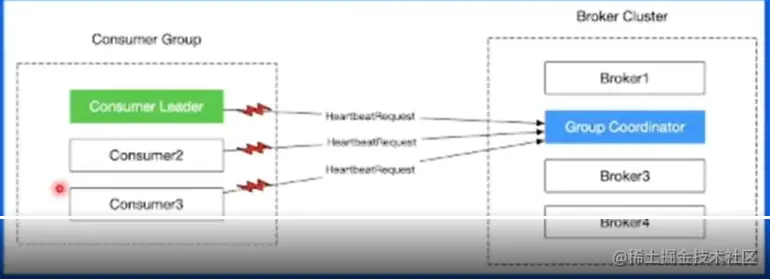

        • 心跳，确认是否死掉
          • image.png

缺点

数据复制问题

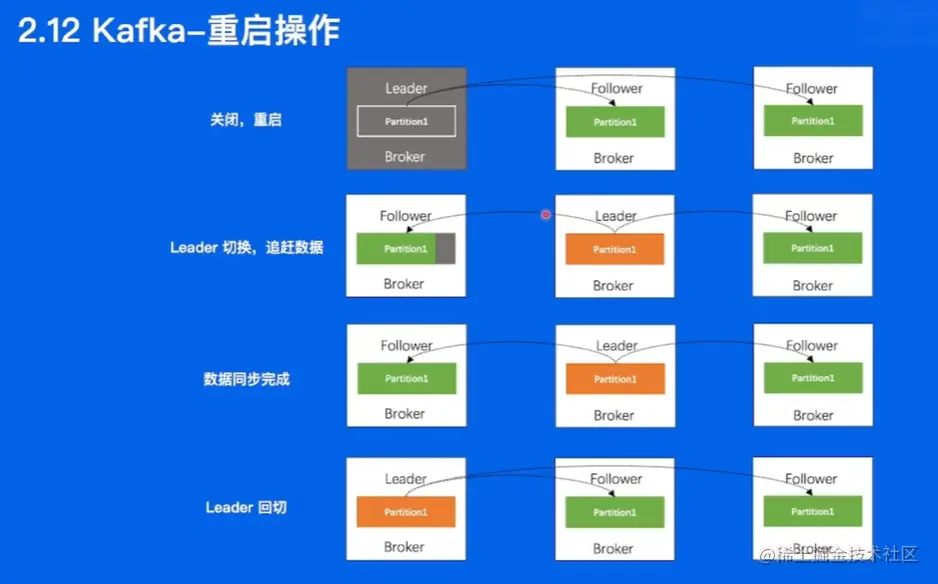

  • 重启操作
    • 回切：避免最终leader集中在一个broker上
    • image.png
  • 替换，扩容，缩容
    • 替换：相比重启需要追更多数据
    • 扩容：都存在数据复制问题
    • 缩容：都存在数据复制问题

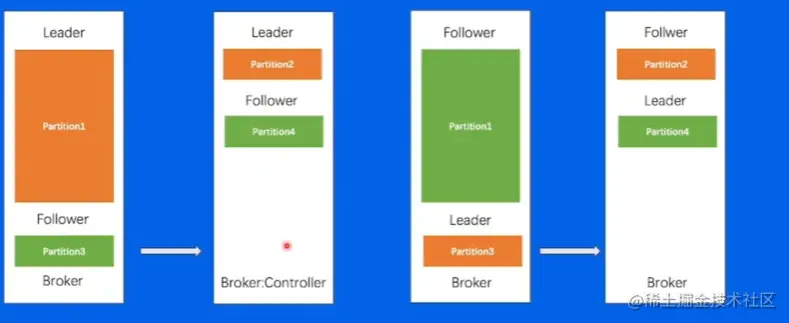

负载不均衡

  • 当某一个partition数据较大时，可能出现负载不均衡的 情况
  • 降低负载，迁出其余partition，引入了新的io问题
    • image.png

BMQ

  • 特点：
    • 兼容kafka协议，producer和consumer
    • 存算分离：broker上存储的数据单独利用文件系统存储

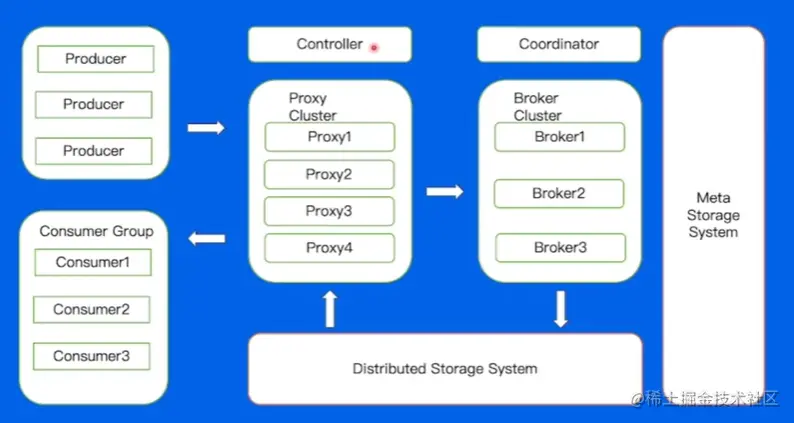

  • 架构
    • Controller和coordinaror独立部署
    • proxy cluster
      • 读取直接由proxy向分布式系统读取，且不需要数据复制
      • 写操作则不做处理直接传给Broker Cluster

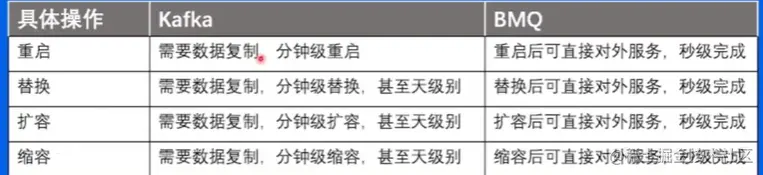

    • image.png 由于不需要数据复制
    • image.png

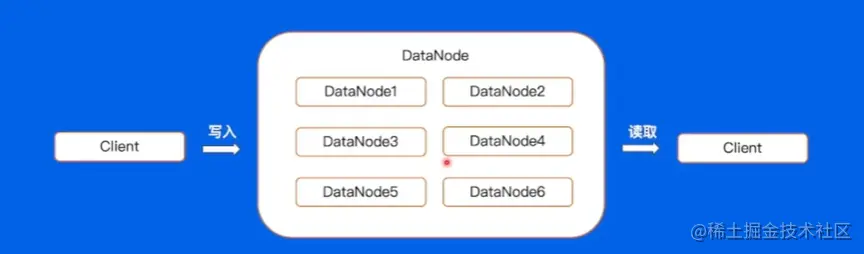

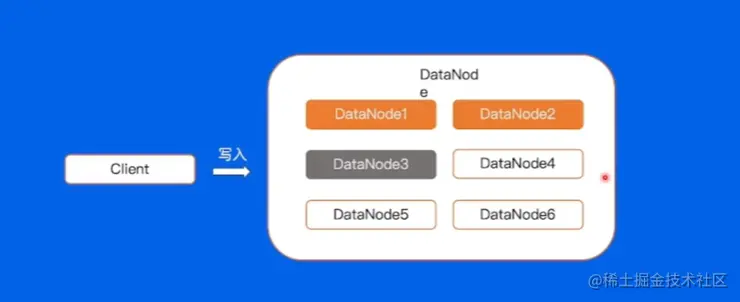

HDFS写文件

  • 随机选择一定数量的DataNode写入
    • image.png
    • 负载均衡解决
    • partition打散随机分配
      • image.png

Broker-Partition状态机


  • controller分配方案->Broker->Broker Recover【争夺写入权限,并保证数据一致】->save checkpoint-> create segment ->appaend data

Broker

写文件流程


写文件Failover

  • 若DataNode 节点挂了或者其他原因导致写入失败:换一个节点写入
  • image.png

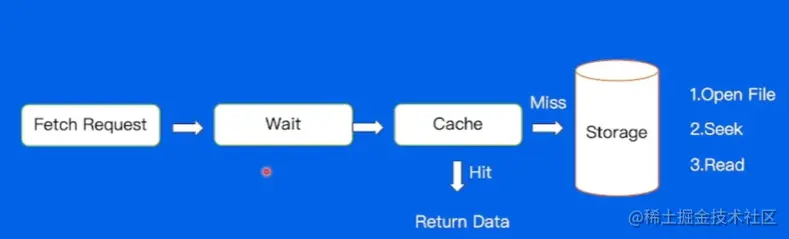

读文件（proxy）

  • image.png
  • wait :设置时间和文件大小窗口，避免频繁的请求
  • Cache:
    • 命中->return data
    • 未命中->storage->openfile->seek->read

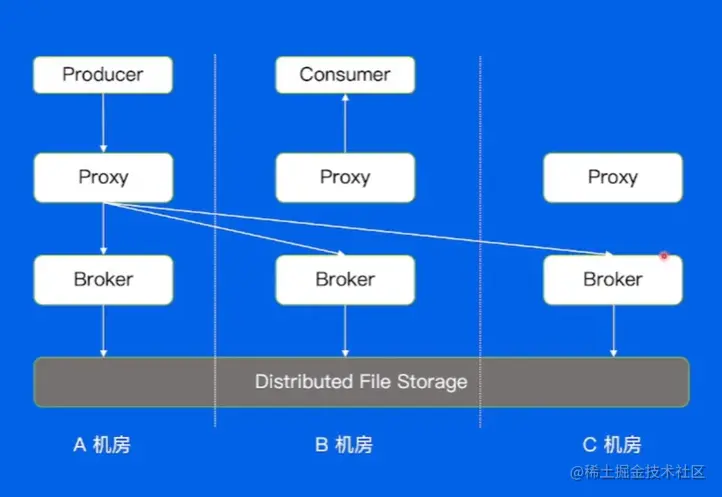

多机房部署

  • image.png

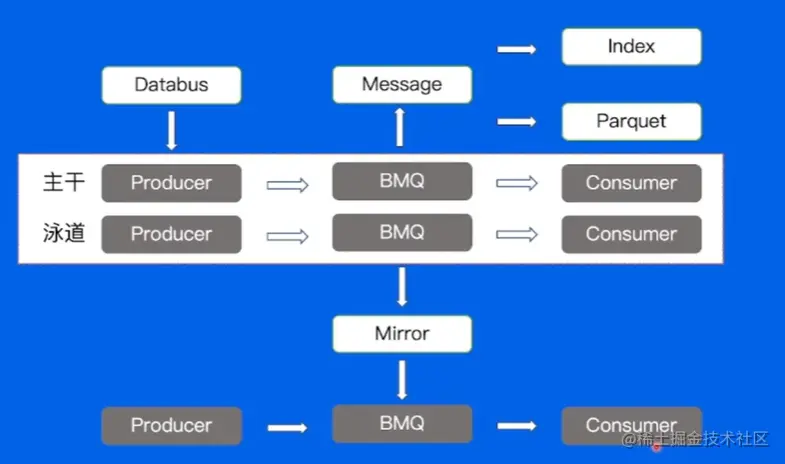

高级特性

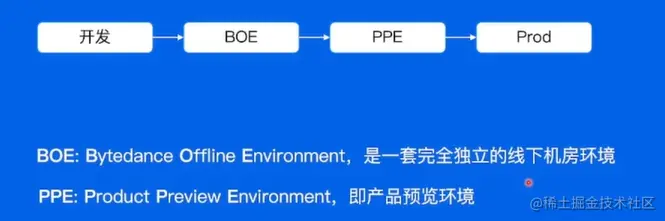

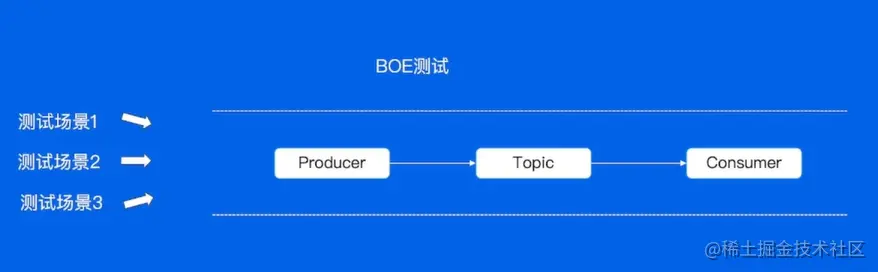

泳道消息


  • 问题：
    • 多个人同时测试
      • 串行时间太长
        • image.png -并行每个建个topic成本太高
  • 泳道:每个topic附带一个泳道topic
    • 测试时 不同泳道消费者只会消费本身泳道生产的消息
    • 消息不经线上

Databus

  • 引入：
    • 原生SDK
    • 客户端配置复杂
    • 不支持动态配置，更改配置需要停掉服务
    • 对于latency不是很敏感的业务，batch效果不佳

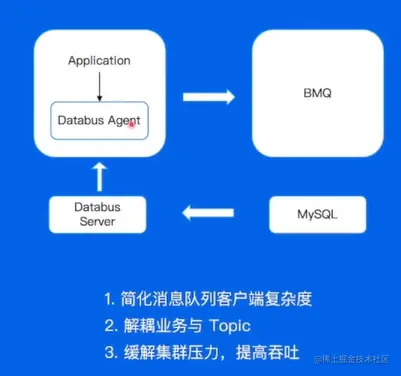

  • 结构
    • image.png
    • Agent 打包发给BMQ
    • server 及时更新配置
    • 优点
      • 简化消息队列客户端复杂度
      • 解耦业务与topic
      • 缓解集群压力，增大吞吐量

Mirror

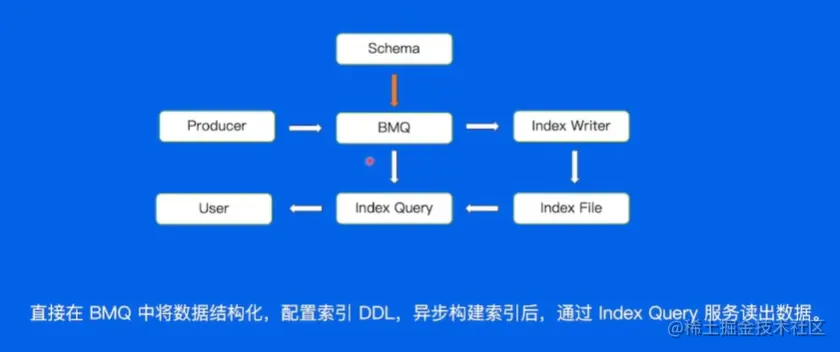

Index

希望通过Logid和Userid或其他字段查询

  • 一般方式
    • offset
    • timesamp
  • image.png

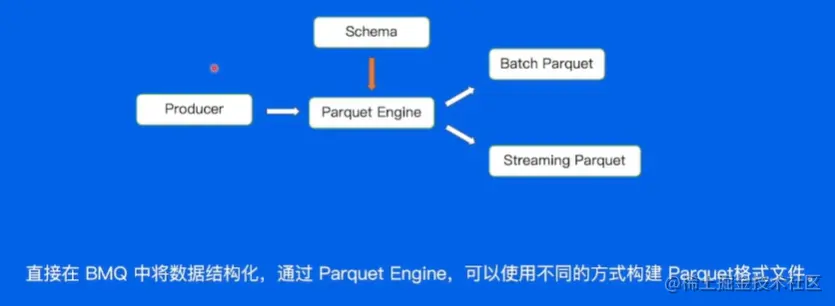

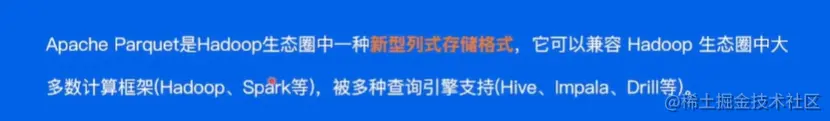

Parquet
