架构定义

Q：如何给架构下定义？

  • A：架构，又称软件架构：
    • 是有关软件整体结构与组件的抽象描述
    • 用于指导软件系统各个方面的设计——在软件实现方法上起到了重要的指导作用

Q：架构的重要性？

A：那盖房子来做举例子。

  • 我们都知道，地基对于一栋楼房的主要性，架构对于一个软件的重要性也是类似的：
    • 架构没设计好，软件容易崩，用户体验上不去。最终要么重构，要么放弃
    • 架构设计好了，软件的稳定性上去了，用户体验高了，口碑一点点就打造出来了
    • 良好的架构基础，也为软件的未来发展提供了更多的可能。为用户赋能，实现自身价值

架构的演进

单机架构

All in one，所有的功能都实现在一个进程里，部署在一个机器上。

  • 优点：
    • 简单
  • 缺点：
    • 运维需要停服，用户体验较差
    • 承载能力有限。了解下 c10k 问题

单体架构

在单机架构的基础上，将进程部署到多个机器上。 =》分布式部署

  • 优点：
    • 具备水平扩容能力
    • 运维不需要停服
  • 缺点：
    • 后端进程职责太多，越来越臃肿
    • 爆炸半径较大，进程中一个很小的模块出现问题，都可能导致整个进程崩溃

垂直应用架构

在单机架构基础上，将进程按照某种依据切分开。比如，A 软件和 B 软件的后端原先采用单机架构部署，那就是一个进程部署在多个机器上；如果用垂直应用架构，可以将 A 和 B 的后端拆分为 A、B 两个进程，然后再按照单体模式的思路，部署在多个机器上。

  • 优点：
    • 一定程度上减少了后端进程职责
    • 一定程度上缩小爆炸半径
  • 缺点：
    • 没有根本解决单体架构的问题

SOA (面向服务架构)

（Service-Oriented Architecture）

SOA 架构中，服务为一等公民，

1、将进程按照不同的功能单元进行抽象，拆分为『服务』。

2、定义服务之间的通信标准，保证各个服务之间通讯体验的一致性。

  • 优点：
    • 各服务的职责更清晰
    • 运维粒度减小到服务，爆炸半径可控
  • 缺点：
    • ESB (企业服务总线) 往往需要一整套解决方案

微服务

在 SOA 架构中，ESB 起到了至关重要的作用。但从架构拓扑来看，它更像是一个集中式的模块。有一个 SOA 分布式演进的分支，最终的形态便是微服务。

  • 优点：
    • 兼具 SOA 解决的问题
    • 服务间的通信更敏捷、灵活
  • 缺点：
    • 运维成本
  • 问题：
    • 数据一致性、高可用（服务之间的调用）、治理（容灾）、解耦VS过微（服务粒度决定了运维成本）

  • 小结

    • 架构演进的初衷：满足软件迭代诉求，提高迭代效率（分工合作）
    • 架构演进的思路：垂直切分——分布式，水平切分——分层/模块化

企业级后端架构剖析

  • 云计算

  •   通过软件自动化管理，提供计算资源的服务网络

云计算基础：

  • 虚拟化技术

    • 硬件层面（VM 虚拟机）- KVM/Xen/VMware
    • 操作系统层面（Container 容器）- LCX/Docker/Kata Container
    • 网络层面 - Linux Bridge/Open v Switch

  • 编排方案

    • VM - OpenStack/VMWare Workstation
    • Container - Kubernetes/Docker Swarm

云计算架构：

  • 云服务

    • IaaS（Infrastructure as a Service）- 云基础设施，对底层硬件资源池的抽象
    • PaaS （Platform as a Service）- 基于资源池抽象，对上层提供的弹性资源平台
    • SaaS （Software as a Service）- 基于弹性资源平台构建的云服务
    • FaaS （Function as a service）- 更轻量级的函数服务。好比 LeetCode 等 OJ，刷题时只需要实现函数，不需要关注输入输出流

  • 云部署模式（拓展）

    • 私有云 - 企业自用
    • 公有云 - AWS/Azure/Google Cloud/Huawei
    • 混合云

云原生

云原生，实际是云原生（计算）的简称，它是云计算发展到现在的一种形态。=》（各种虚拟化计算技术的集合）

  • 云原生技术为组织（公司）在公有云、自由云、混合云等新型的动态环境中，构建和运行可弹性拓展的应用提供了可能。 它的代表技术：
    • 弹性资源：虚拟化容器、快速扩缩容
    • 微服务架构：业务功能单元解耦、统一的通信标准
    • DevOps：敏捷开发、CVCD（开发运维测试相关的工具技术栈）
    • 服务网格：业务与治理解耦、异构系统的治理统一化（如代理）、复杂治理能力
弹性资源

基于虚拟化技术，提供的可以快速扩缩容的能力。可以分为弹性计算资源和弹性存储资源两个方面。

弹性计算资源：

  • 服务资源调度

    • 微服务
    • 大服务

  • 计算资源调度

    • 在线计算 - 互联网后端服务
    • 离线计算 - 大数据分析。Map-Reduce/Spark/Flinnk

  • 消息队列

    • 在线队列 - 削峰、解耦
    • 离线队列 - 结合数据分析的一整套方案，如 ELK

弹性存储资源：

  • 经典存储

    • 对象存储 - 视频、图片等。结合 CDN 等技术，可以为应用提供丰富的多媒体能力
    • 大数据存储 - 应用日志、用户数据等。结合数据挖掘、机器学习等技术，提高应用的体验

  • 关系型数据库

  • 元数据

    • 服务发现

  • NoSQL

    • KV 存储 - Redis
    • 文档存储 - Mongo

在云原生的大背景下，不论是计算资源还是存储资源，他们都像是服务一样供用户使用。

DevOps

贯穿整个软件开发周期，结合自动化流程，提高软件开发、较复效率

微服务架构
  • 微服务架构下，服务之间的通讯标准是基于协议而不是 ESB 的。
    • HTTP - H1/H2
    • RPC - Apache Thrift/gRPC
  • 如何在 HTTP 和 RPC 之间选择？
    • 性能 - RPC 协议往往具备较好的压缩率，性能较高。如 Thrift, Protocol Buffers
    • 服务治理 - RPC 中间件往往集成了丰富的服务治理能力。如 熔断、降级、超时等
    • 可解释性 - HTTP 通信的协议往往首选 JSON，可解释性、可调试性更好

云原生场景下，微服务不需要在业务逻辑中实现符合通信标准的交互逻辑，而是交给框架来做

服务网格
  • 什么是服务网格？
    • 微服务之间通讯的中间层
    • 一个高性能的 4 层网络代理
    • 将流量层面的逻辑与业务进程解耦
  • 没有什么是加一层代理解决不了的问题，服务网格相比较于 RPC/HTTP 框架：
    • 实现了异构系统治理体验的统一化
    • 服务网格的数据平面代理与业务进程采取进程间通信的模式，使得流量相关的逻辑（包含治理）与业务进程解耦，生命周期也更容易管理

企业级后端架构的挑战

挑战

基础设施层面：

  • 物理资源如机器的带宽是有限的

Q：我们总说，云是弹性的，也就是说，在用户的角度，云提供的资源是无限的。然而，云背后的物理资源是有限的。在企业级后端架构里，云如何解决近乎无限的弹性资源和有限的物理资源之间的矛盾？

  • 资源利用率受制于部署服务

Q：闲事的资源就这么空着呢？如何提高资源利用率，提高物理资源的价值转换率？

  • 用户层面：
  •   Q：上了云原生微服务后，服务之间的通信开销较大，应该如何做成本优化？
  •   Q：网络抖动导致的运维成本提高
  •   Q：异构的物理环境应该对用户是透明的，如何屏蔽这些细节？

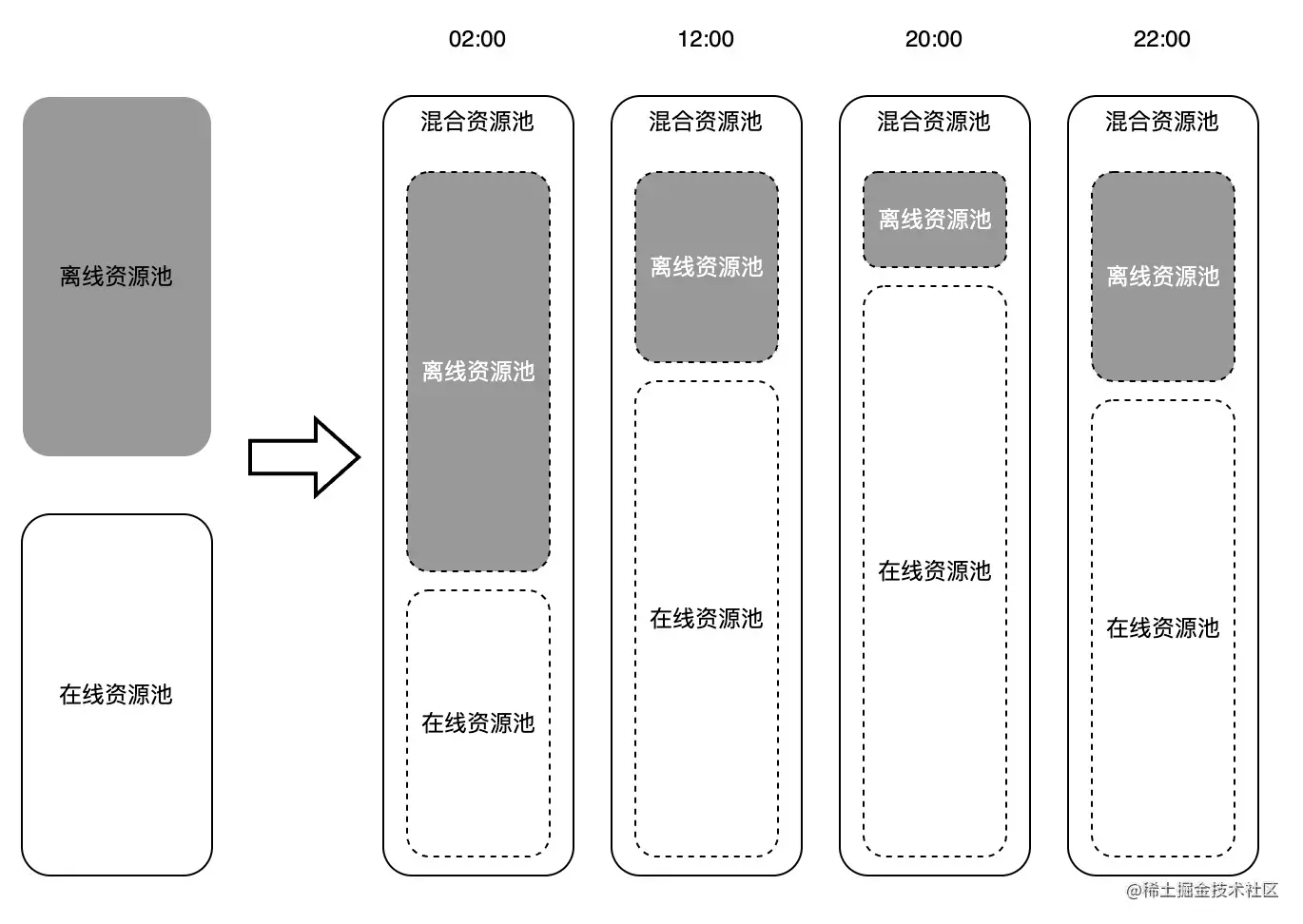

离在线资源并池

在线业务的特点：

  • IO密集型为主
  • 潮汐性、实时性

离线业务特点

  • 计算密集型占多数
  • 非实时性

离在线资源并池，可以：

  • 提高物理资源利用率
  • 提供更多的弹性资源

自动扩缩容

——利用在线业务的潮汐性

核心收益：降低业务成本

Q 扩缩容依据的指标是什么？

需要根据具体情况来决定，多数是依据CPU，还有内存

微服务亲合性部署

  • 核心收益：
    • 降低业务成本
    • 提高服务的可用性
  • 微服务之间的通信成本较高，是否可以：
    • 形态上是微服务架构
    • 通信上是单体架构

亲合性部署，通过将微服务调用形态与资源调度系统结合

  • 将一些调用关系紧密、通信量大的服务部署在同一个机器上
  • 使用 IPC 代替 RPC 的方式，降低网络通信带来的开销，微服务中间件与服务网络通过共享内存通信
  • 服务网格控制面实施灵活动态的流量调度

流量治理

——基于微服务中间件和服务网格的流量治理

核心收益：

  • 提高微服务调用的容错性
  • 容灾
  • 进一步提高考分效率

Q：微服务之间的通信流量为什么需要治理？

Q：都有哪些常用的治理手段？

Q：微服务中心件和服务网格在其中扮演着怎样的角色？

CPU水位负载均衡

屏蔽异构环境的算力差异

Q：基础设施层往往是个复杂的异构环境，比如，有些机器的 CPU 是英特尔的，而有些是 AMD 的。就算是同一个品牌，也可能是不同代际。如何将这些差异屏蔽掉，使用户尽可能不感知呢？

Q：什么情况下，我们觉得，服务需要扩容了？异构环境会对这个评判标准产生怎样的影响？

总结

  1. 没有最好的架构，只有最合适的架构

  2. 做架构设计

    1. 先从需求出发。要满足什么样的需求？预期规模有多大？
    2. 做足够的业界调研。业界对于类似的需求是怎么做的？有无成熟的方案可以借鉴？直接拿来用有什么问题？
    3. 技术选型。涉及的技术组件是自研，还是使用开源的？
    4. 异常情况。任何时候，都不能做『输入合法』的假设。容灾能力一定要有

  3. 学好架构，是工程师成长的一个重要标志
