消息队列原理与实战｜ 青训营笔记

丁牛牛
129 阅读4分钟

这是我参与「第五届青训营 」伴学笔记创作活动的第 14 天

消息队列原理与实战

四个场景，如何解决？

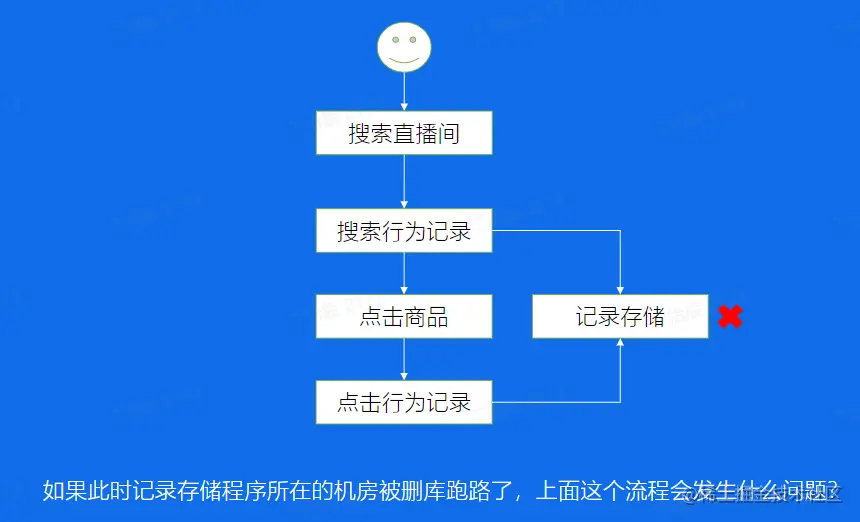

  • 系统崩溃


  • 服务处理能力有限

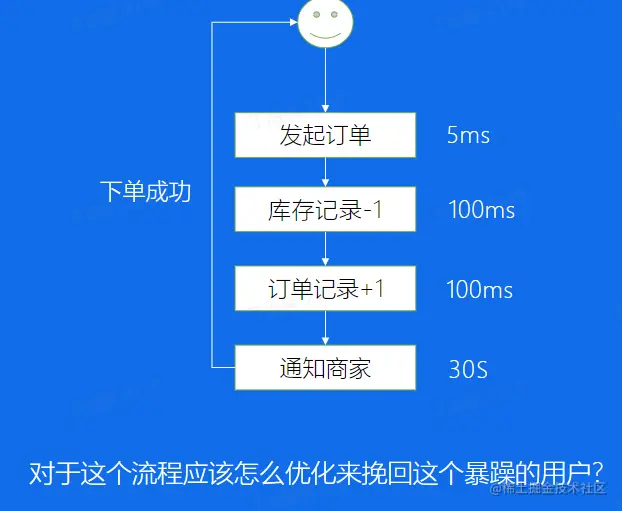

  • 链路耗时长尾


  • 日志如何处理

解决方案

案例一

解耦


案例二

削峰


案例三

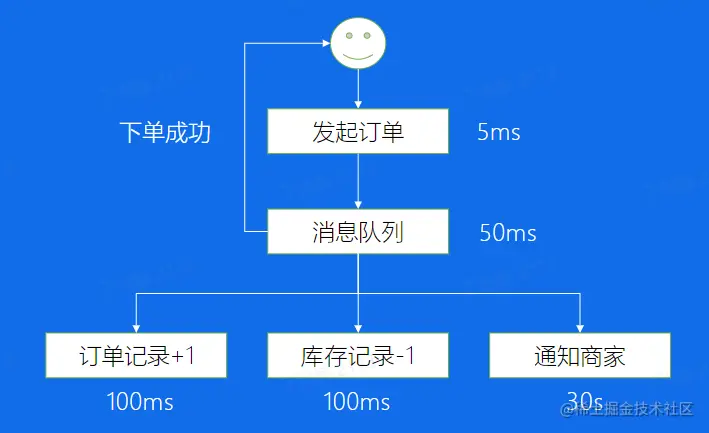

异步

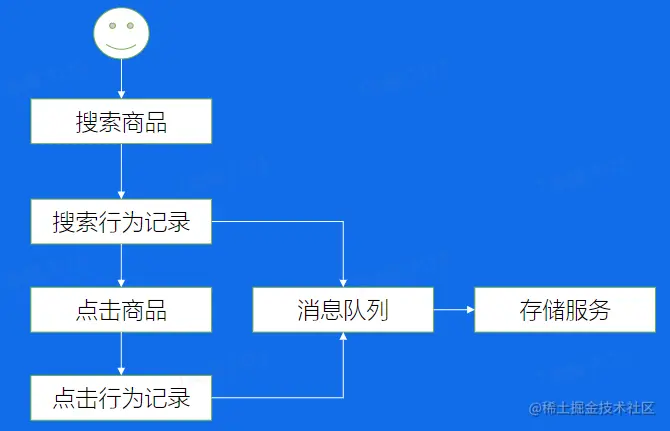

案例四

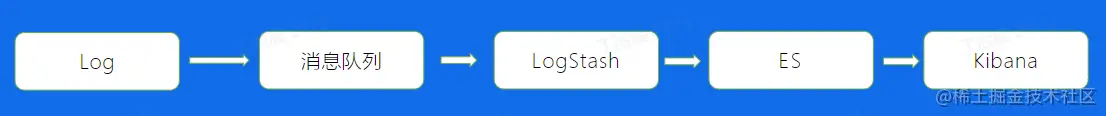

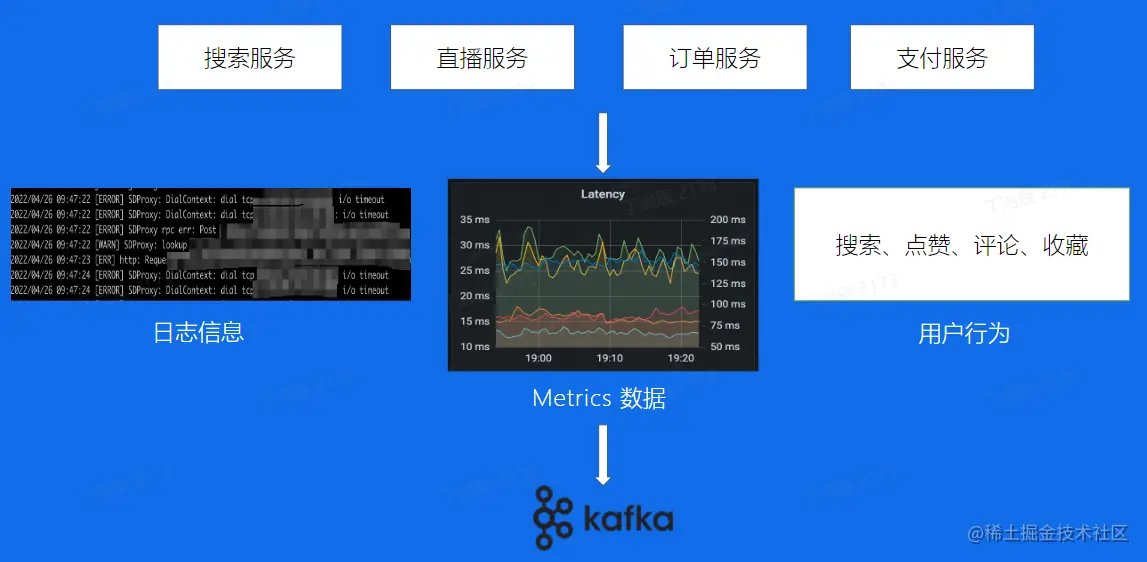

日志处理


什么是消息队列

消息队列(MQ)，指保存消息的一个容器，本质是个队列。但是这个队列呢，需要支持高吞吐、高并发、并且高可用


消息队列发展历程

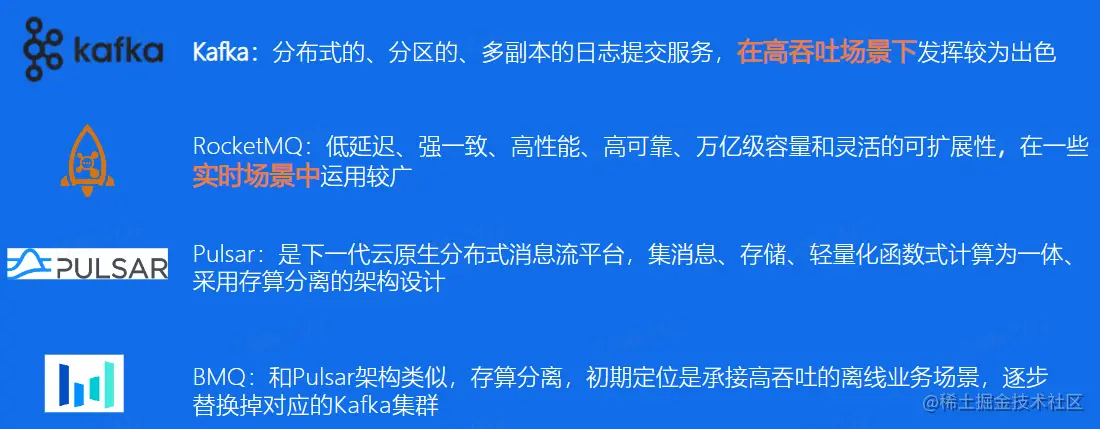

业界消息队列对比


消息队列-Kafka

使用场景


如何使用Kafka

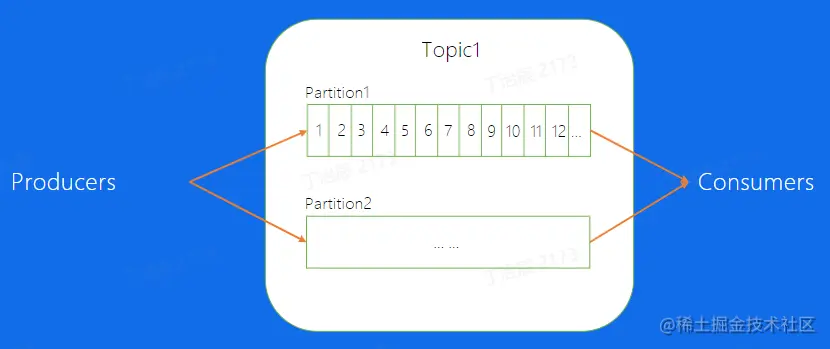

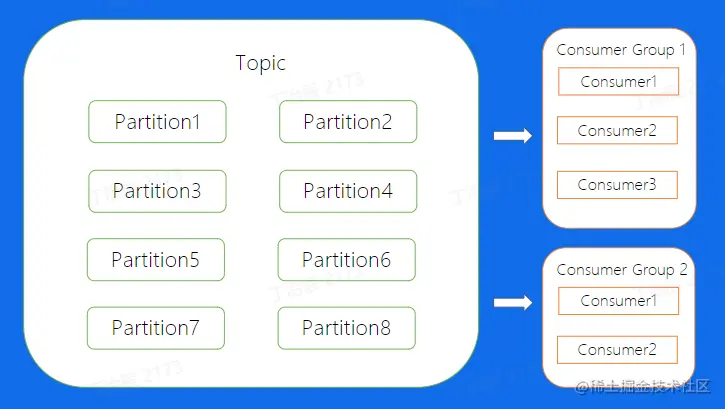

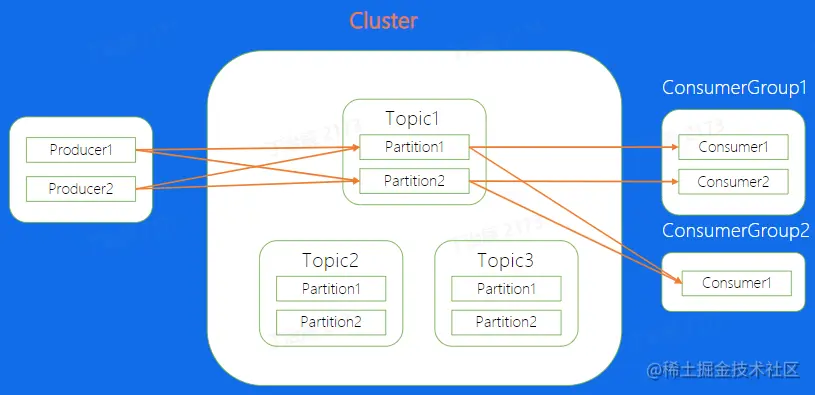

基本概念

  • Topic：逻辑队列，不同Topic可以建立不同的Topic
  • Cluster：物理集群，每个集群中可以建立多个不同的Topic
  • Producer：生产者，负责将业务消息发送到Topic中
  • Consumer：消费者，负责消费Topic中的消息
  • ConsumerGroup：消费者组，不同组Consumer消费进度互不干涉


基本概念-Offset

Offset：消息在partition内的相对位置信息，可以理解为唯一ID，在partition内部严格递增


基本概念-Replica

每个分片有多个Replica，Leader Replica将会从ISR中选出

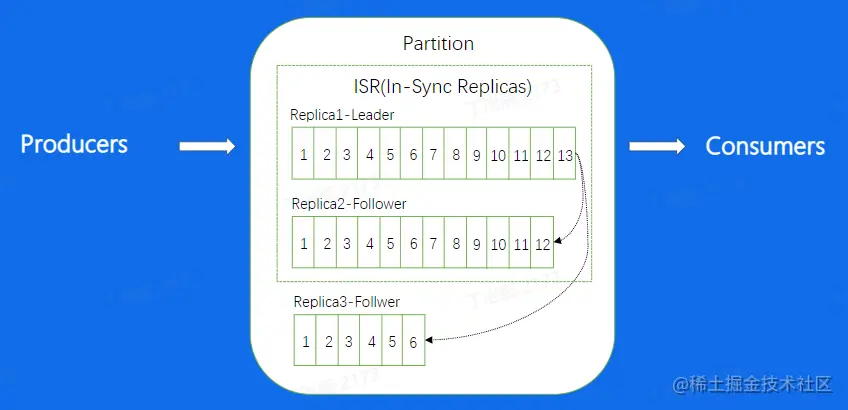

数据复制

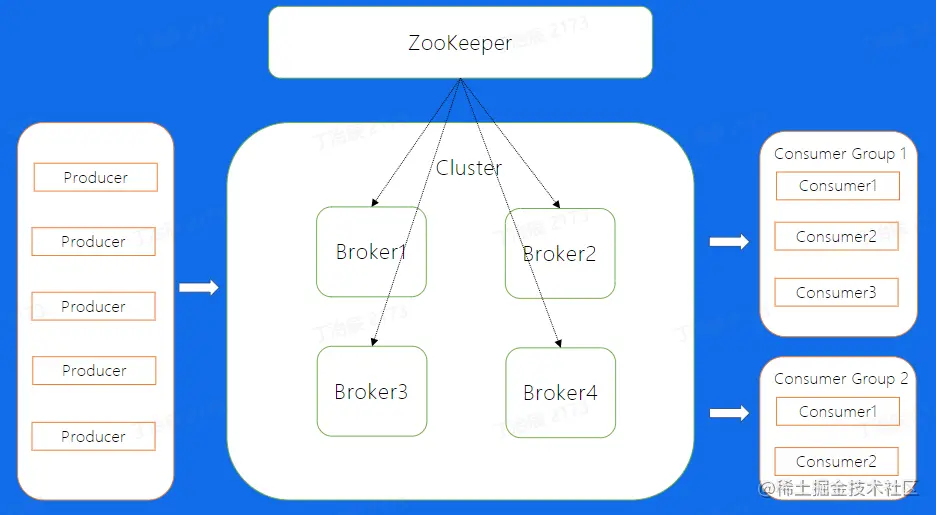

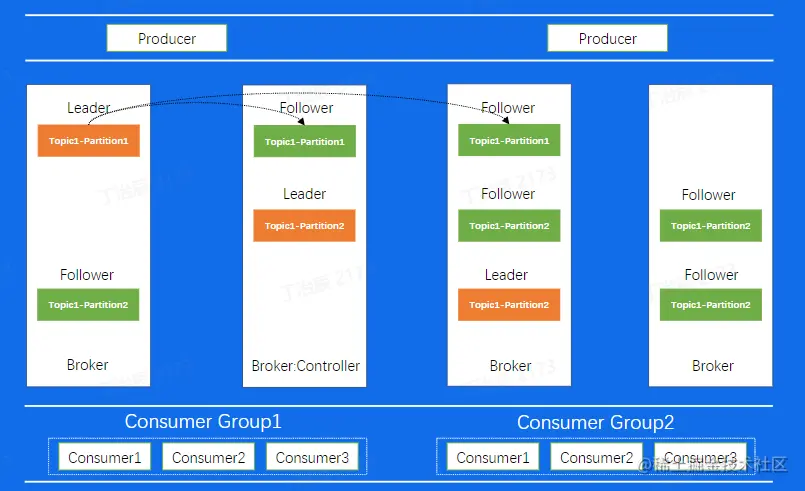

Kafka架构

ZooKeeper：负责存储集群元信息，包括分区分配信息等


一条消息的自述

从一条消息的视角，为什么Kafka能支持这么高的吞吐量 image.png

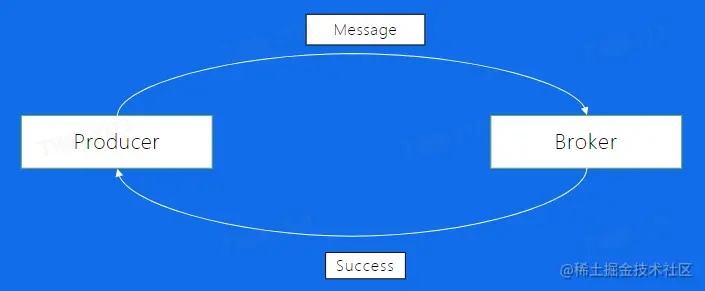

思考

如果发送一条信息，等到其成功后再发一条会有什么问题


Producer-批量发送

如果消息量很大，网络带宽不够用，如何解决

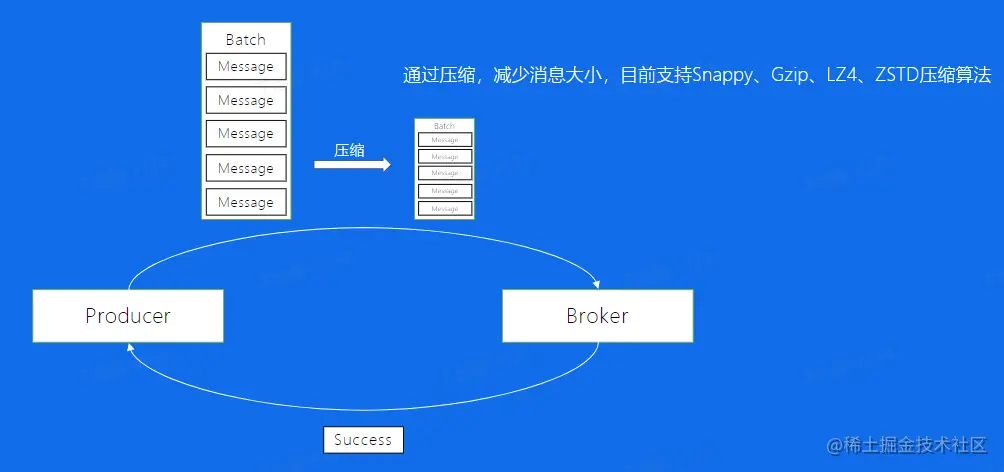

Producer-数据压缩

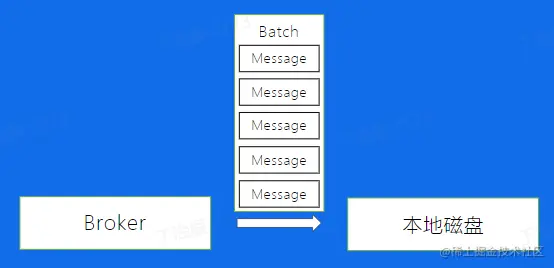

Broker-数据的存储

如何存储到磁盘

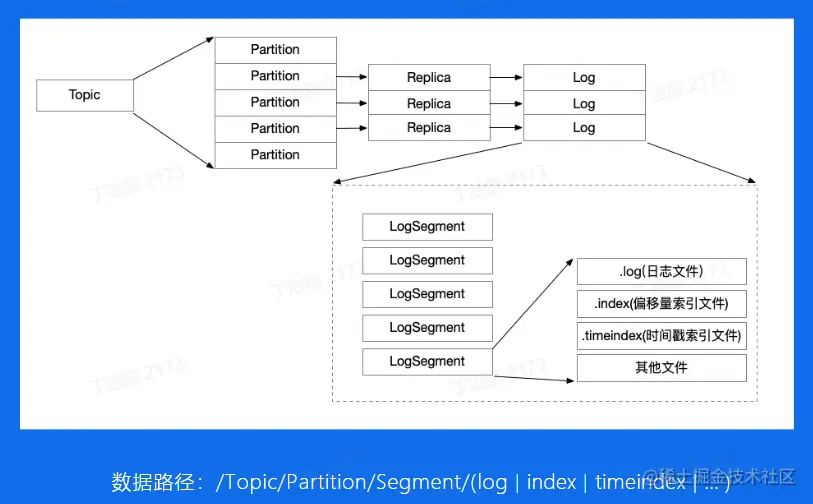

Broker消息文件结构

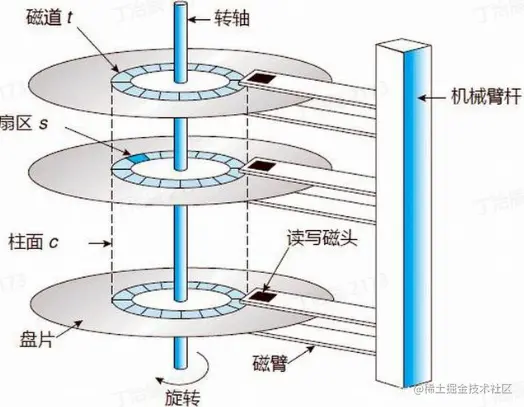

Broker-磁盘架构

移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高，因此顺序写可以减少寻道所带来的时间成本


Broker-顺序写

采用顺序写的方式进行写入，以提高写入效率

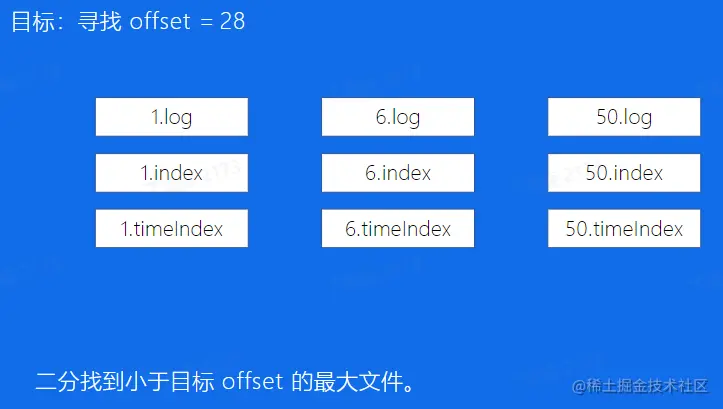

Broker-如何找到消息

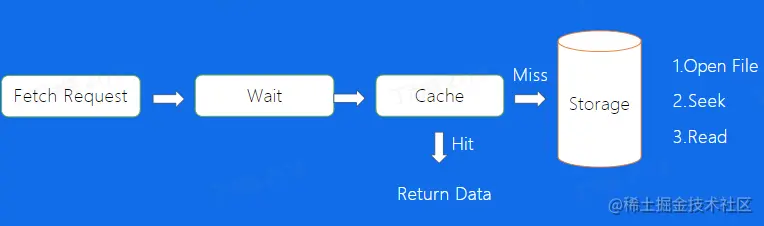

Consumer通过发送FetchRequest请求消息数据，Broker会将指定Offset处的消息，按照时间窗口和消息大小窗口发送给Consumer，寻找数据这个细节是如何做到？

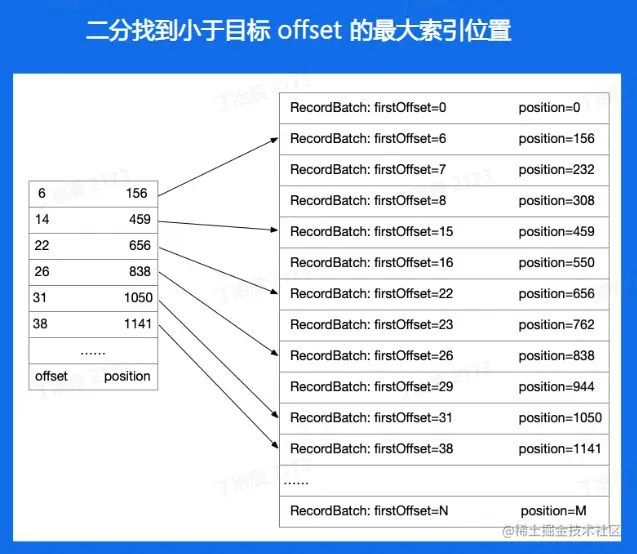

Broker-偏移量索引文件

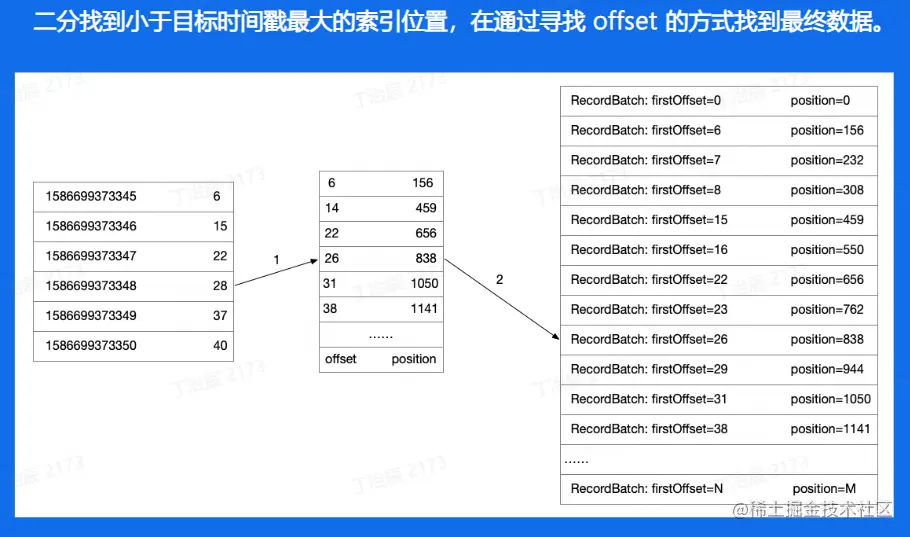

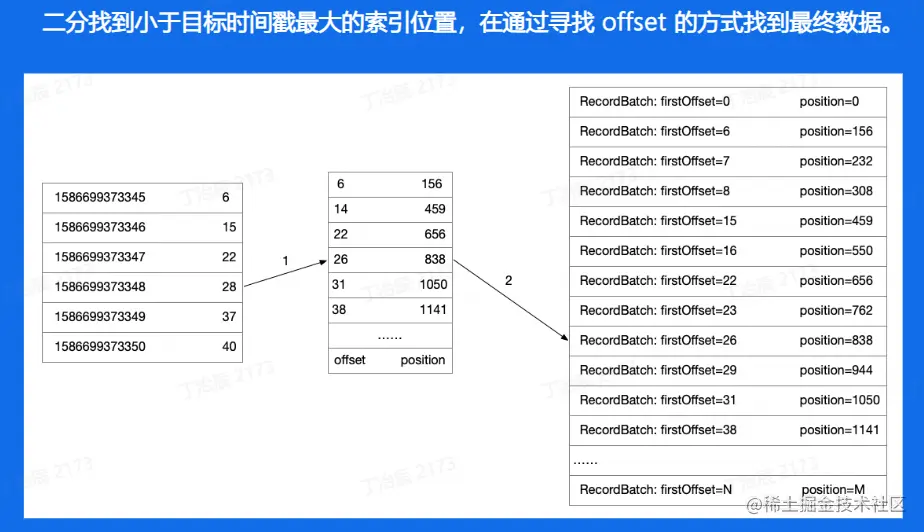

Broker-时间戳索引文件


Broker-传统数据拷贝


Broker-零拷贝


Consumer-消息的接收端

如何解决Partition在Consumer Group中的分配问题？

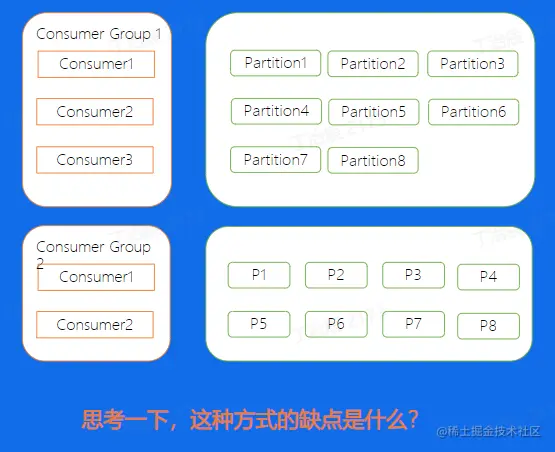

Consumer-Low Level

通过收动进行分配，哪一个Consumer消费者哪一个Partition完全由业务来决定

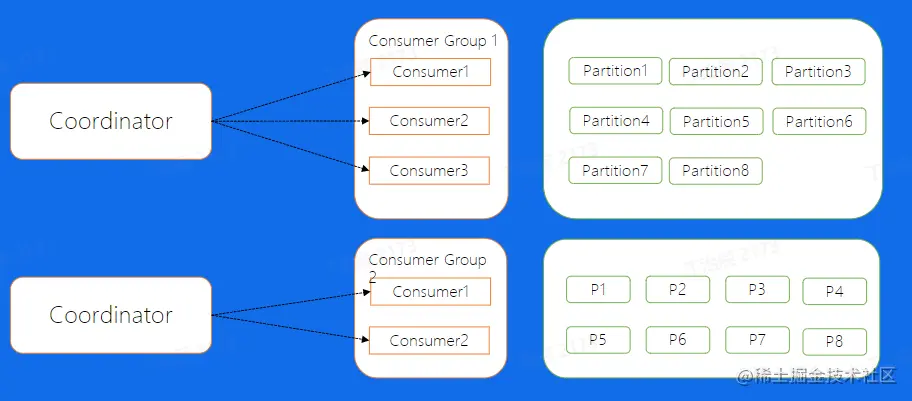

Consumer-High Level


Kafka-数据复制问题

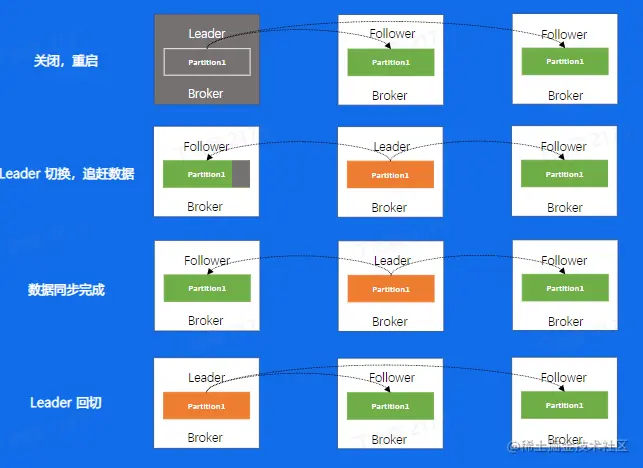

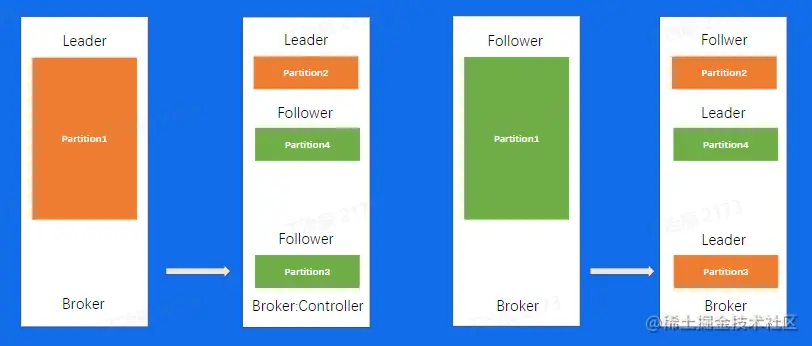

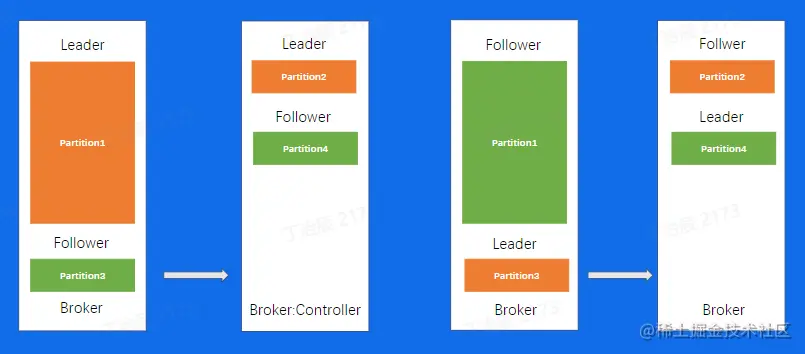

Kafka-重启操作


Kafka-替换、扩容、缩容


Kafka-负载不均衡



Kafka-问题总结

  • 运维成本高
  • 对于负载不均衡的场景，解决方案复杂
  • 没有自己的缓存，完全依赖Page Cache
  • Controller和Coordinator和Broker在同一进程中，大量IO会造成其性能下降

消息队列-BMQ

BMQ介绍

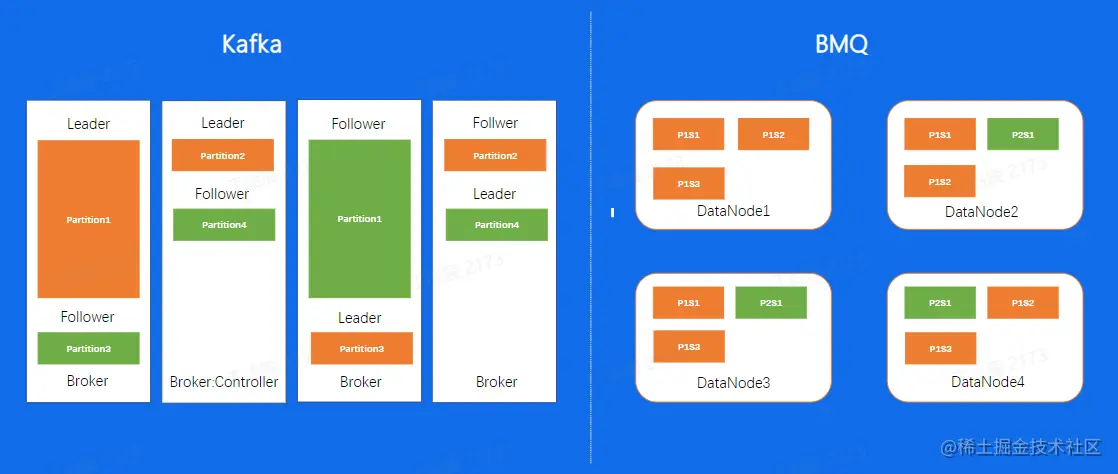

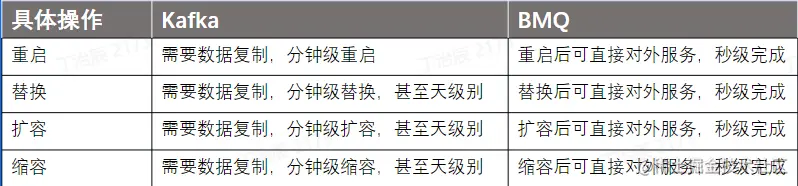

运维操作对比

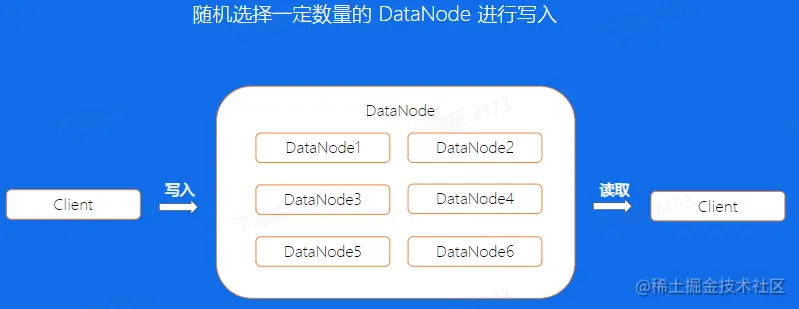

HDFS写文件流程


BMQ文件结构

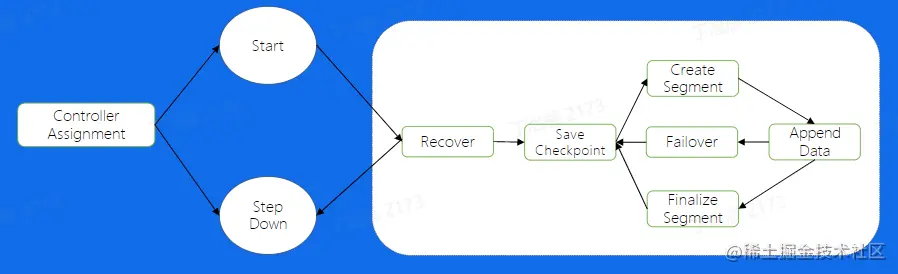

Broker-Partition状态机


Broker-写文件流程


Broker-写文件Failover


Proxy


多机房部署

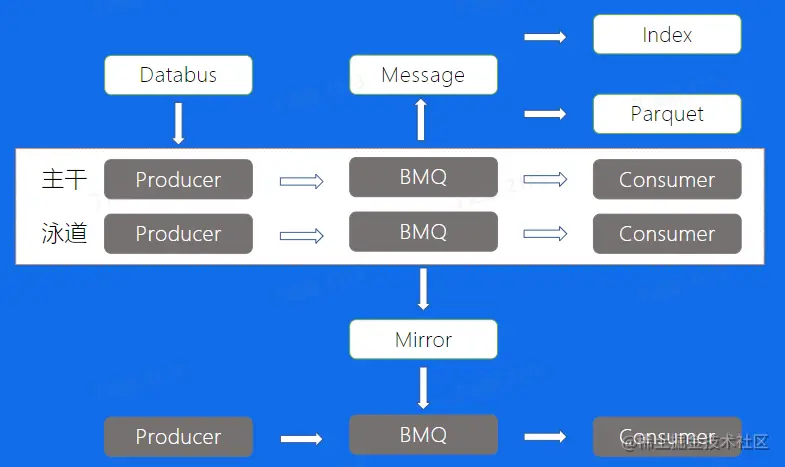

BMQ高级特性

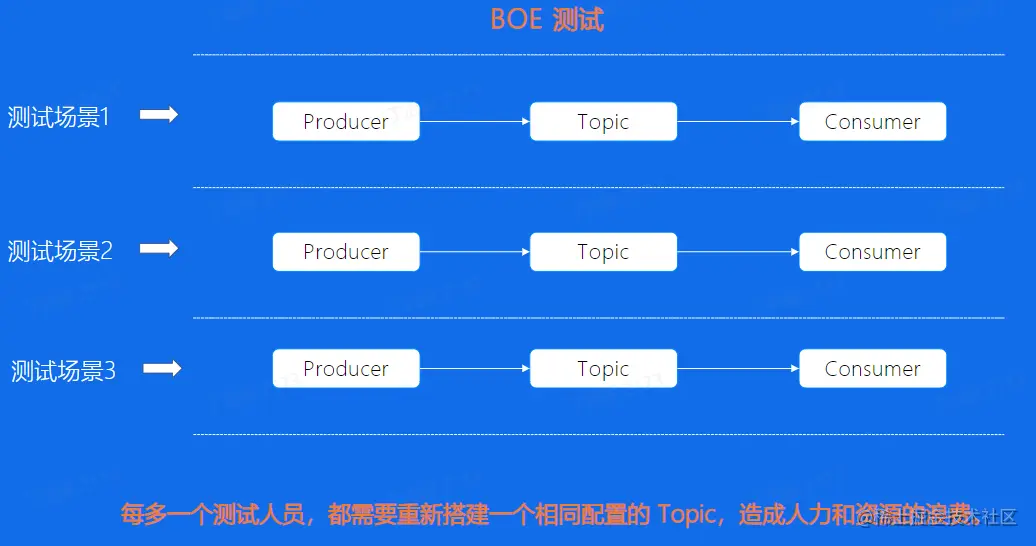

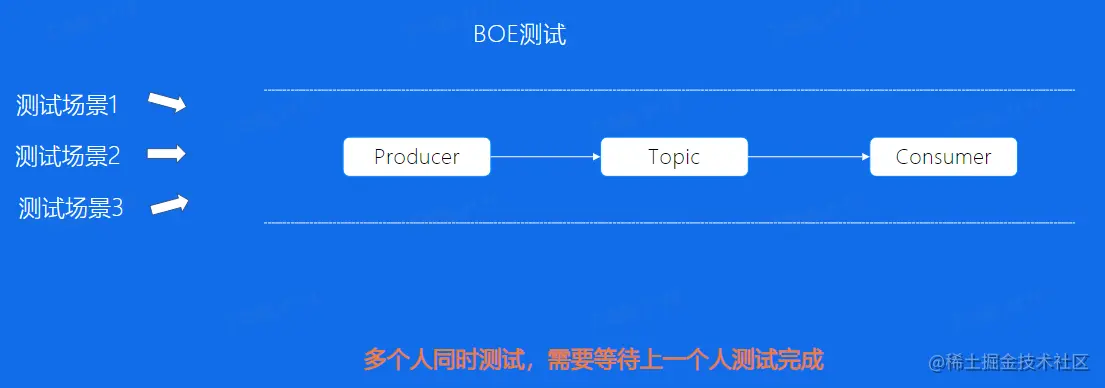

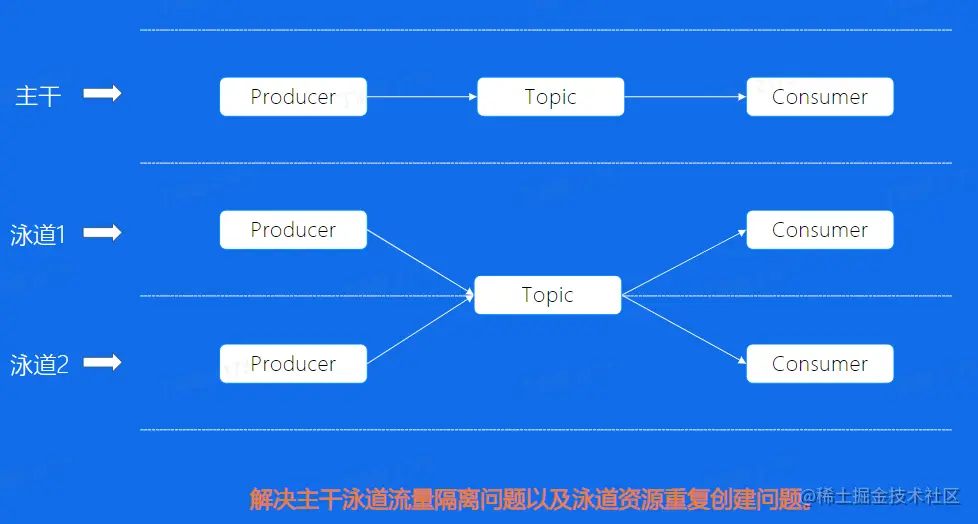

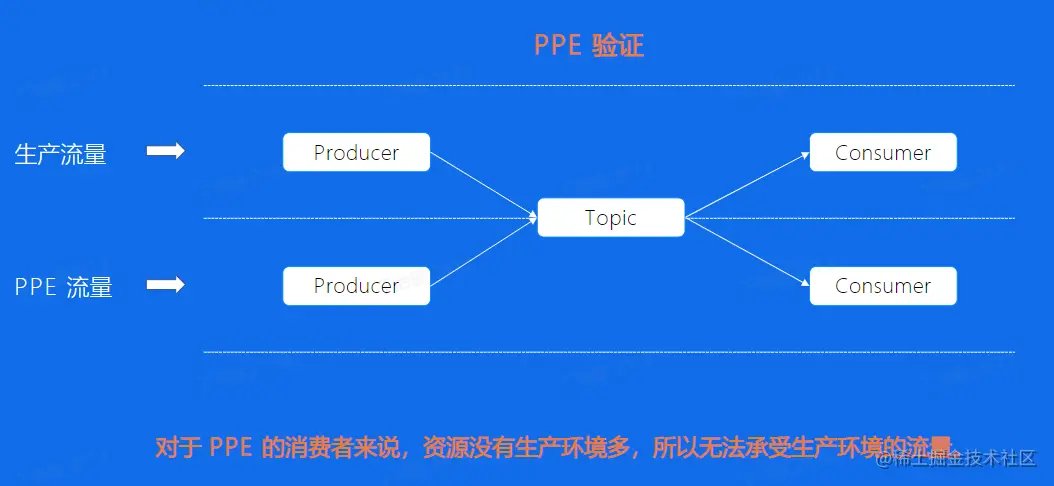

泳道消息

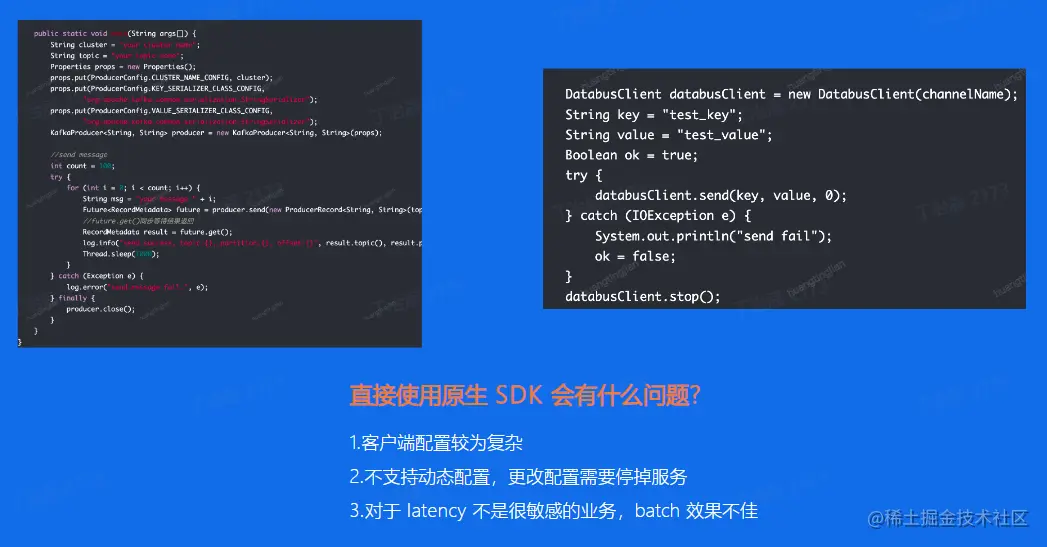

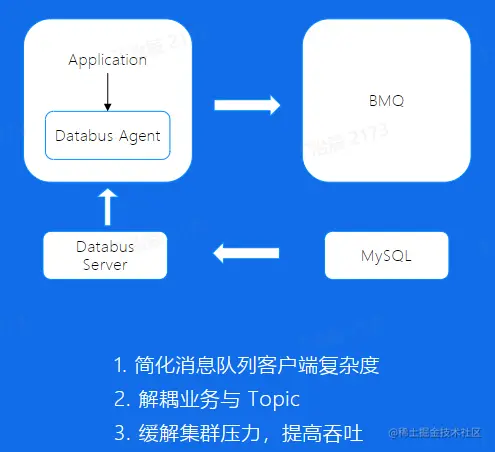

Databus

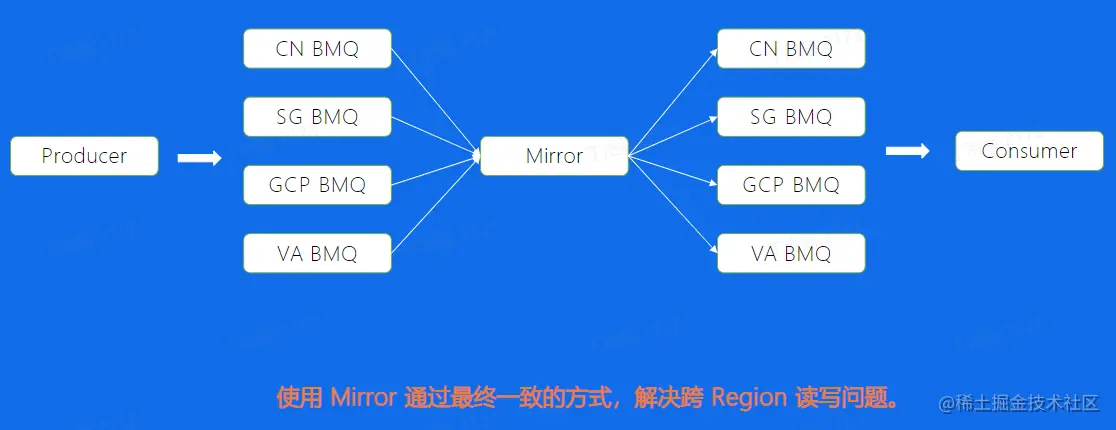

Mirror

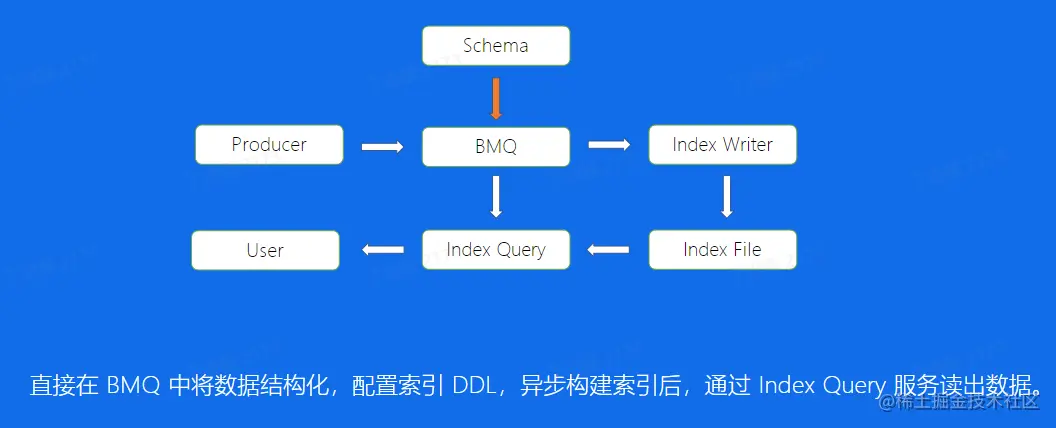

Index

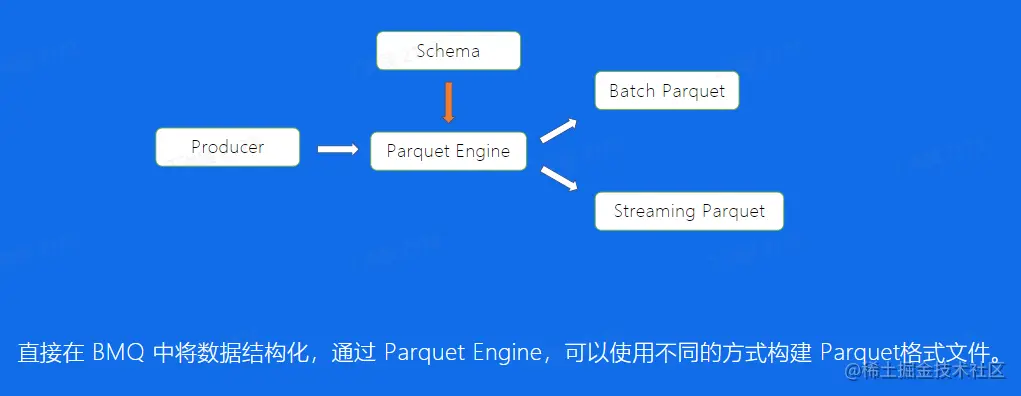

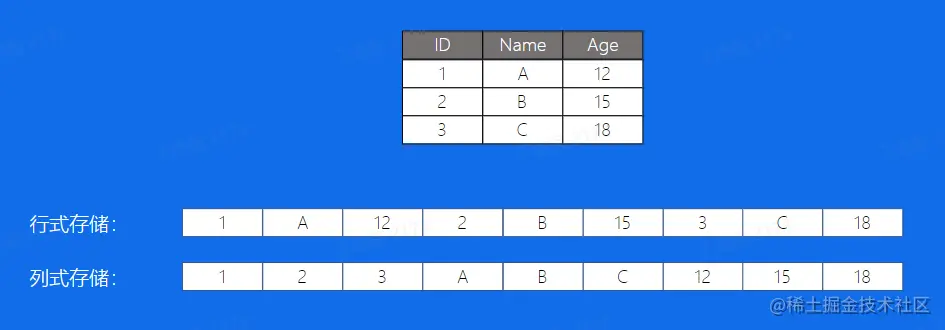

Parquet

Apache Parquet是Hadoop生态圈中一种新型列式存储格式，它可以兼容Hadoop生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hive、Impala、Drill等)



小结

  • BMQ的框架模型(解决Kafka存在的问题)
  • BMQ读写流程(Failover机制，写入状态机)
  • BMQ高级特性(泳道、Databus、Mirror、Index、Parquet)

消息队列-RocketMQ

使用场景

例如，针对电商业务线，其业务涉及广泛，如注册、订单、库存、物流等；同时，也会设计许多业务峰值时刻，如秒杀活动、周年庆、定期特惠等

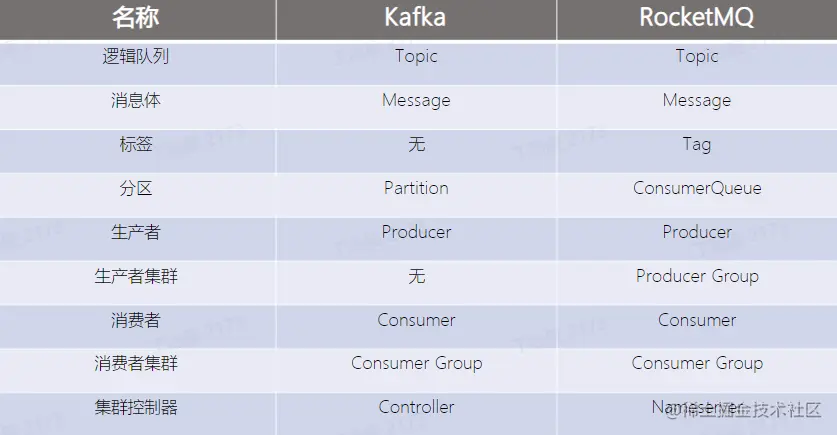

RocketMQ基本概念

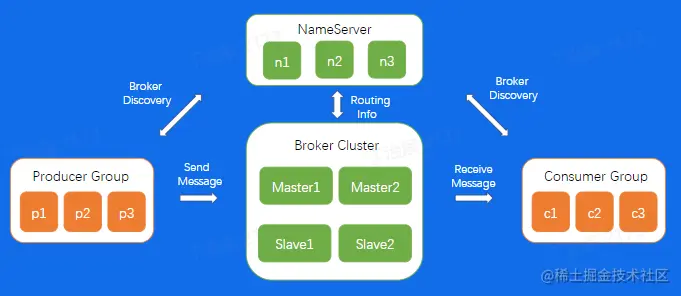

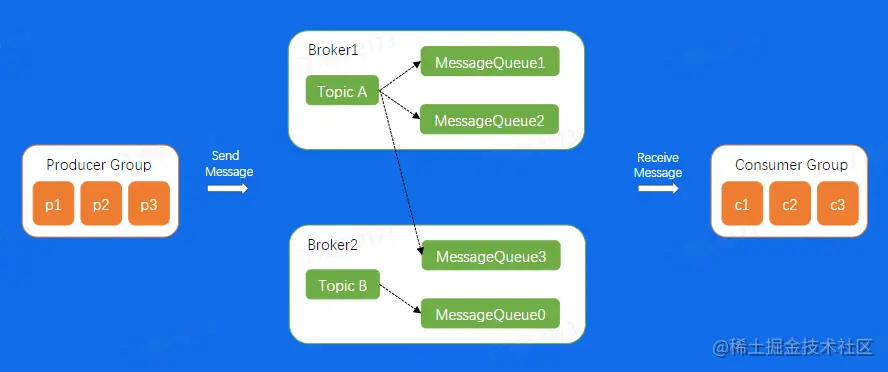

RocketMQ架构


存储模型

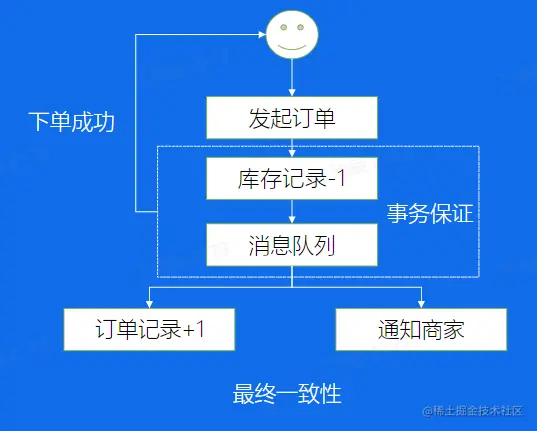

高级特性-事务场景

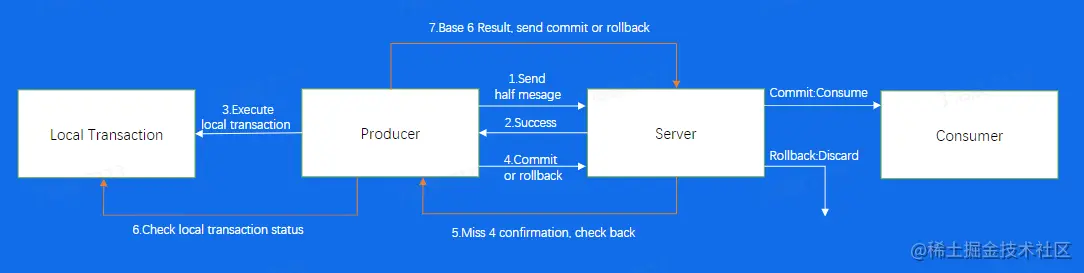

高级特性-事务消息

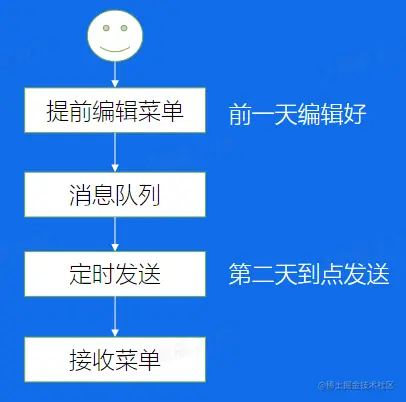

高级特性-延迟发送

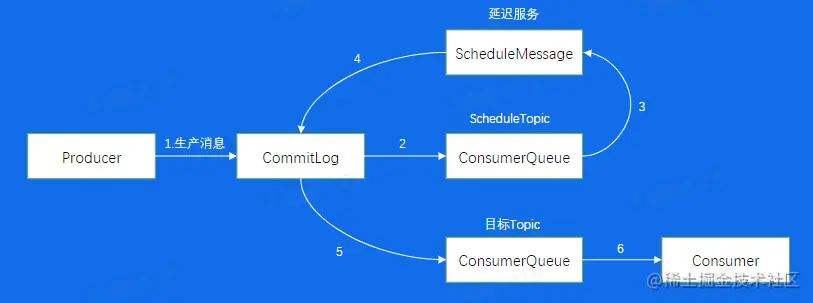

高级特性-延迟消息

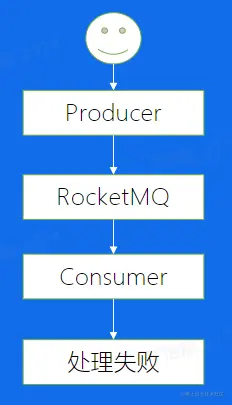

高级特性-处理失败

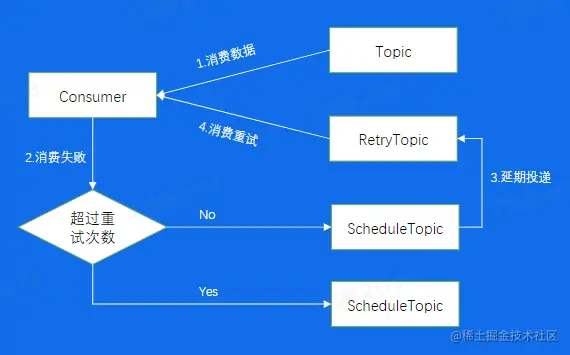

高级特性-消费重试和死信队列


小结

  • RocketMQ的基本概念(Queue, Tag)
  • RocketMQ的底层原理(架构模型、存储模型)
  • RocketMQ的高级特性(事务消息、重试和死信队列、延迟队列)
