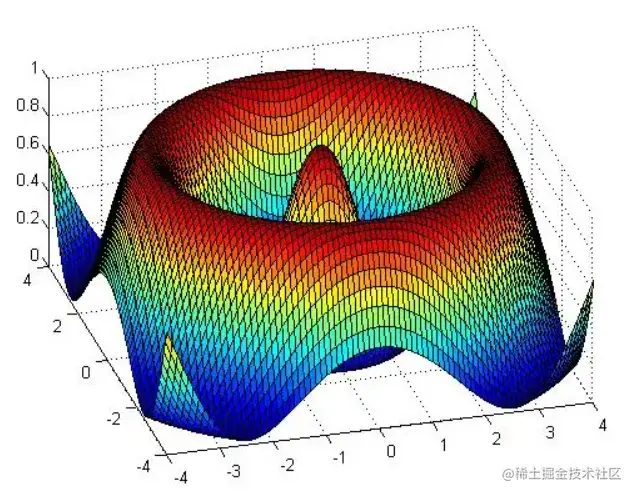

PSO（粒子群算法）在处理连续问题上有着较强的能力，因此很适合用来做参数优化，而PID控制器由三个参数组成，它们分别是：Kp 、Ki 、Kd 。
我们可以把PID控制器当做一个“黑箱”，输入为这三个参数，输出为响应曲线，我们要做的就是优化这个响应曲线。而一个控制效果好的PID控制器应针对不同类型输入都有较快的响应速度，较小的超调以及稳态误差。在本次分享中，选择输入信号为阶跃输入用来衡量PID控制效果。
PSO的适应函数选用综合指标来衡量设计效果，由于是数字控制器，我们选用求和而不是积分的方式：
在特定的问题中，这个适应函数也可以按照实际需求修改，比如分析超调量、稳定时间等，具体问题具体分析
PSO的主函数和之前的案例类似
参数设置
wmax = 1; % 最大惯性因子 wmin = 0.6; % 最小惯性因子
% w = 0.6; % 惯性因子 c1 = 2; % 加速常数c2 = 2; % 加速常数
Dim = 3; % 维数SwarmSize = 30; % 粒子群规模ObjFun = @PSO_PID; % 待优化函数句柄
MaxIter = 10; % 最大迭代次数 MinFit = 0.1; % 最小适应值
Vmax = 1;Vmin = -1;Ub = [300 300 300];Lb = [0 0 0];
其中的Ub和Lb分别是kp ki kd的上下限，开始优化的时候可以设置大一点，如果大概知道范围，也可以缩小范围，减少迭代次数
粒子群初始化
Range = ones(SwarmSize,1)*(Ub-Lb);Swarm = rand(SwarmSize,Dim).*Range + ones(SwarmSize,1)*Lb; % 初始化粒子群VStep = rand(SwarmSize,Dim)*(Vmax-Vmin) + Vmin; % 初始化速度fSwarm = zeros(SwarmSize,1);for i=1:SwarmSize fSwarm(i,:) = PSO_PID(Swarm(i,:)); % 粒子群的适应值end
%% 个体极值和群体极值[bestf,bestindex]=min(fSwarm);zbest=Swarm(bestindex,:); % 全局最佳gbest=Swarm; % 个体最佳fgbest=fSwarm; % 个体最佳适应值fzbest=bestf; % 全局最佳适应值
迭代寻优
iter = 0;y_fitness = zeros(1,MaxIter); % 预先产生4个空矩阵K_p = zeros(1,MaxIter); K_i = zeros(1,MaxIter);K_d = zeros(1,MaxIter);while( (iter < MaxIter) && (fzbest > MinFit) ) w = wmax-(wmax-wmin)/MaxIter*iter; %% 惯性权重因子调整 for j=1:SwarmSize % 速度更新 VStep(j,:) = w*VStep(j,:) + c1*rand*(gbest(j,:) - Swarm(j,:)) + c2*rand*(zbest - Swarm(j,:)); if VStep(j,:)>Vmax, VStep(j,:)=Vmax; end if VStep(j,:)<Vmin, VStep(j,:)=Vmin; end % 位置更新 Swarm(j,:)=Swarm(j,:)+VStep(j,:); for k=1:Dim if Swarm(j,k)>Ub(k), Swarm(j,k)=Ub(k); end if Swarm(j,k)<Lb(k), Swarm(j,k)=Lb(k); end end % 适应值 fSwarm(j,:) = PSO_PID(Swarm(i,:)); % 个体最优更新 if fSwarm(j) < fgbest(j) gbest(j,:) = Swarm(j,:); fgbest(j) = fSwarm(j); end % 群体最优更新 if fSwarm(j) < fzbest zbest = Swarm(j,:); fzbest = fSwarm(j); end end iter = iter+1; % 迭代次数更新 y_fitness(1,iter) = fzbest; % 为绘图做准备 K_p(1,iter) = zbest(1); K_i(1,iter) = zbest(2); K_d(1,iter) = zbest(3);end
绘图输出
figure % 绘制性能指标ITAE的变化曲线plot(y_fitness,'LineWidth',2)title('最优个体适应值','fontsize',18);xlabel('迭代次数','fontsize',18);ylabel('适应值','fontsize',18);set(gca,'Fontsize',18);
figure % 绘制PID控制器参数变化曲线plot(K_p)hold onplot(K_i,'k','LineWidth',3)plot(K_d,'--r')title('Kp、Ki、Kd 优化曲线','fontsize',18);xlabel('迭代次数','fontsize',18);ylabel('参数值','fontsize',18);set(gca,'Fontsize',18);legend('Kp','Ki','Kd');
目标函数设计
function z=PSO_PID(x)assignin('base','Kp',x(1)); %粒子依次赋值给Kpassignin('base','Ki',x(2)); %粒子依次赋值给Kiassignin('base','Kd',x(3)); %粒子依次赋值给Kdtry %% simulink仿真异常，返回一个极大值 y_out=sim('PID_Model',[0,20]); %使用命令行运行控制系统模型 z = y_out.yout{1}.Values.Data(end);catch z=1e6;end
代码中assignin实现了m文件和simulink传递参数，其中y_out是simulink输出的目标变量，为啥这儿需要一个try呢，因为这个优化的过程中，可能参数设置不合理，会抛出simulink报错，故增加一个try避免代码异常出错提前结束优化过程

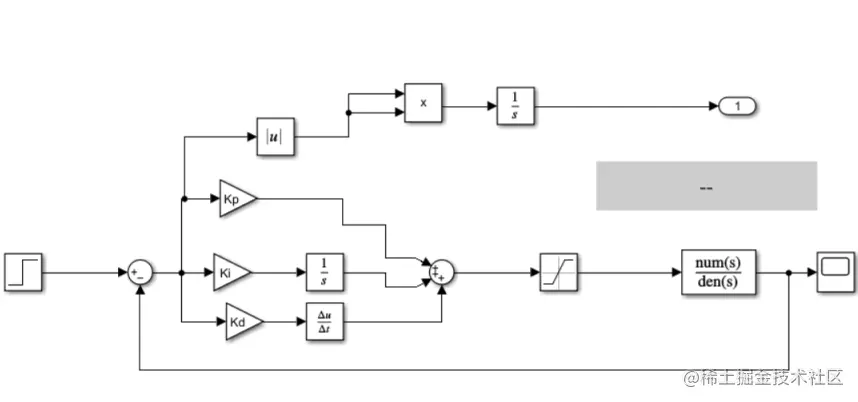

simulink模型用一个简单的pid控制带时延的传递函数

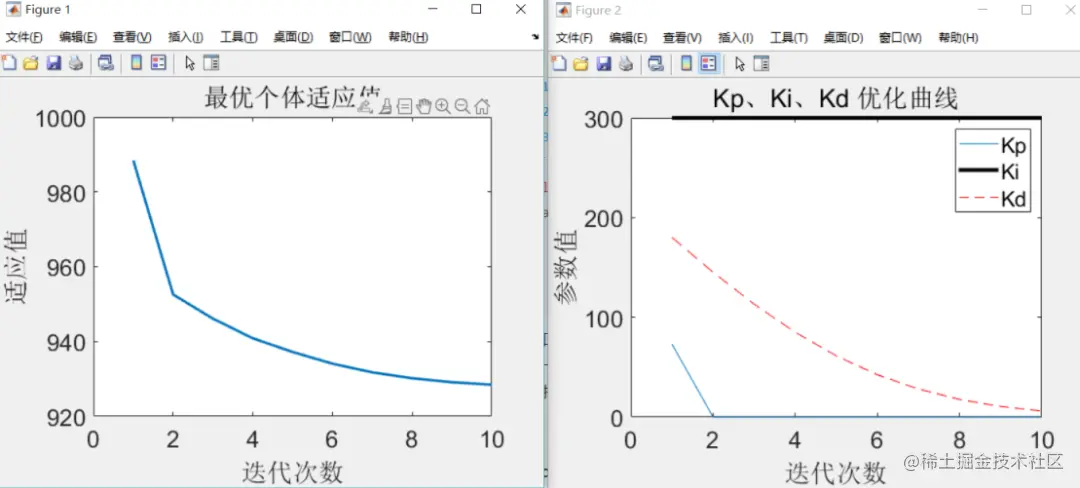

仿真结果类似这样，因为迭代次数很少，设计中可以加大，得到更优的结果
