1.Binder简介

Binder是Android平台上的一种跨进程交互技术,是一种进程间通信机制;

Android 应用程序是由 Activity、Service、Broadcast Receiver 和 Content Provide 四大组件中的一个或者多个组成的。有时这些组件运行在同一进程，有时运行在不同的进程。这些进程间的通信就依赖于 Binder IPC 机制。不仅如此，Android 系统对应用层提供的各种服务如：ActivityManagerService、PackageManagerService 等都是基于 Binder IPC 机制来实现的。

1.1 Binder的优势

主要是基于性能、稳定性和安全性几方面的原因。

性能：Binder 只需要一次数据拷贝，性能上仅次于共享内存。

稳定性：Binder 基于 C/S 架构，客户端（Client）有什么需求就丢给服务端（Server）去完成，架构清晰、职责明确又相互独立，自然稳定性更好

安全性：Binder为每个APP分配UID；传统的 IPC 没有任何安全措施，完全依赖上层协议来确保。首先传统的 IPC 接收方无法获得对方可靠的进程用户ID/进程ID（UID/PID），从而无法鉴别对方身份。Android Binder为每个安装好的 APP 分配了自己的 UID，故而进程的 UID 是鉴别进程身份的重要标志。 传统的 IPC 只能由用户在数据包中填入 UID/PID，但这样不可靠，容易被恶意程序利用。可靠的身份标识只有由 IPC 机制在内核中添加。其次传统的 IPC 访问接入点是开放的，只要知道这些接入点的程序都可以和对端建立连接，不管怎样都无法阻止恶意程序通过猜测接收方地址获得连接。同时 Binder 既支持实名 Binder，又支持匿名 Binder，安全性高。

基于上述原因，Android 需要建立一套新的 IPC 机制来满足系统对稳定性、传输性能和安全性方面的要求，这就是 Binder。

2.Binder IPC原理

跨进程通信是需要内核空间做支持的。传统的 IPC 机制如管道、Socket 都是内核的一部分，因此通过内核支持来实现进程间通信自然是没问题的。但是 Binder 并不是 Linux 系统内核的一部分，那怎么办呢？这就得益于 Linux 的动态内核可加载模块（Loadable Kernel Module，LKM）的机制。

模块是具有独立功能的程序，它可以被单独编译，但不能独立运行。它在运行时被链接到内核作为内核的一部分运行。因此，Android 系统就可以通过动态添加一个内核模块运行在内核空间，用户进程之间通过这个内核模块作为桥梁来实现通信。这个内核模块在Android系统中就是Binder驱动。

那么在 Android 系统中用户进程之间是如何通过这个内核模块（Binder 驱动）来实现通信的呢？与传统的IPC机制不同，Binder IPC采用的是内存映射来实现。

Binder IPC 正是基于内存映射（mmap）来实现的。

mmap() 是操作系统中一种内存映射的方法。内存映射简单的讲就是将用户空间的一块内存区域映射到内核空间。映射关系建立后，用户对这块内存区域的修改可以直接反应到内核空间；反之内核空间对这段区域的修改也能直接反应到用户空间。

内存映射的优点：内存映射能减少数据拷贝次数，实现用户空间和内核空间的高效互动。两个空间各自的修改能直接反映在映射的内存区域，从而被对方空间及时感知。也正因为如此，内存映射能够提供对进程间通信的支持。

 mmap() 通常是用在有物理介质的文件系统上的，而 Binder 并不存在物理介质，因此 Binder 驱动使用 mmap() 并不是为了在物理介质和用户空间之间建立映射，而是用来在内核空间创建数据接收的缓存空间。

一次完整的Binder IPC通信过程通常如下：

1.Binder驱动在内核空间中创建一块数据接收缓存区

2.Binder驱动接着在内核空间中创建一块内核缓存区，并建立内核缓存区与内核中数据接收缓存区的映射关系，并建立内核中数据接收缓存区与接收进程用户空间地址之间的映射关系。

3.发送方进程通过系统调用 copy_from_ user()  将数据 copy 到内核中的内核缓存区，由于内核缓存区和接收进程的用户空间存在内存映射，因此也就相当于把数据发送到了接收进程的用户空间。

这样便完成了一次进程间的通信。

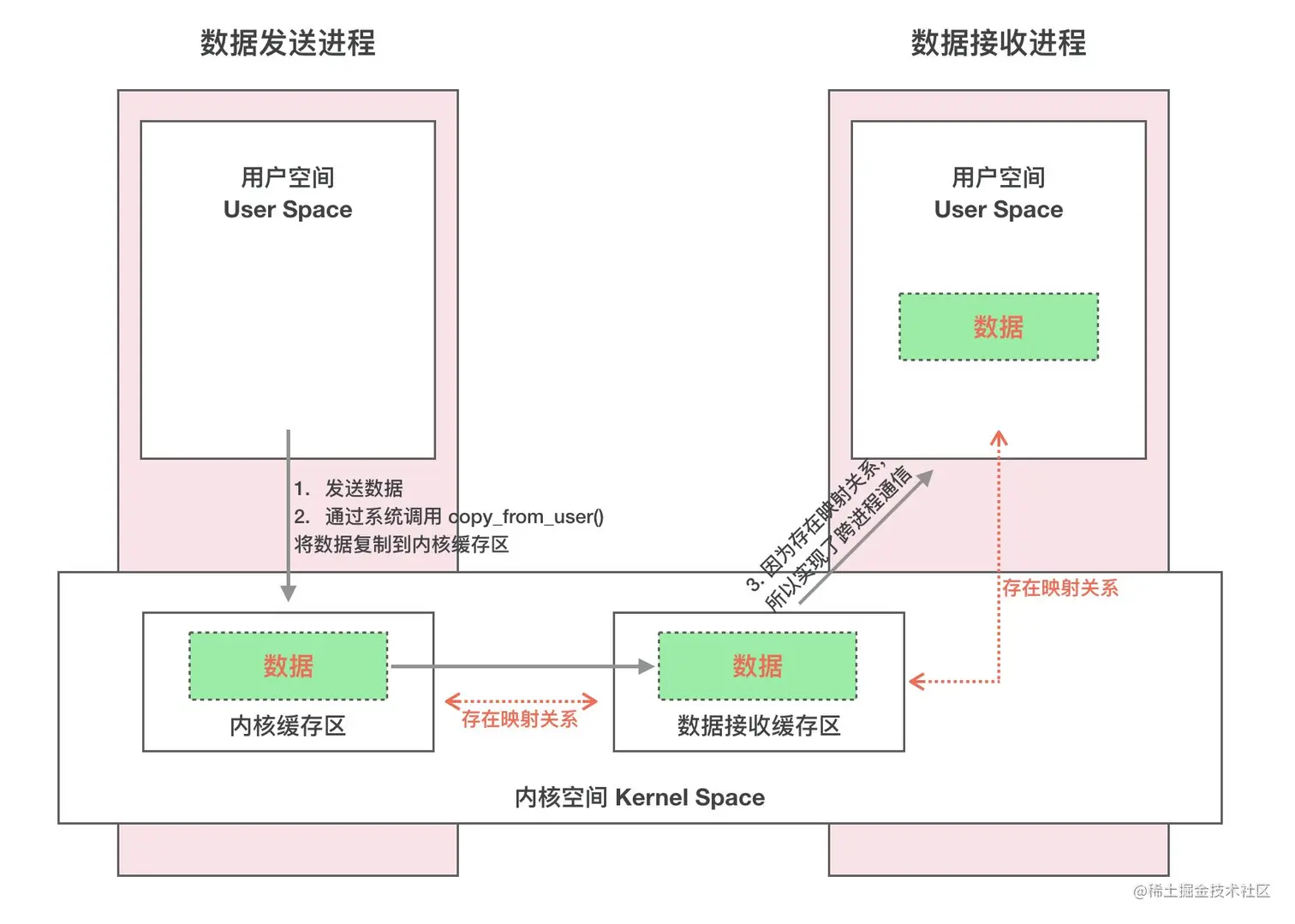

如图所示：

3.Binder 通信模型

Binder 基于CS架构，由一系列的组件组成，包括 Client、Server、ServiceManager、Binder 驱动。其中 Client、Server、Service Manager 运行在用户空间，Binder 驱动运行在内核空间。其中 Service Manager 和 Binder 驱动由系统提供，而 Client、Server 由应用程序来实现。

Client、Server 和 ServiceManager 均是通过系统调用 open、mmap 和 ioctl 来访问设备文件 /dev/binder，从而实现与 Binder 驱动的交互来间接的实现跨进程通信。

3.1 Binder通信过程

1.一个进程使用BINDERSETCONTEXT_MGR 命令通过Binder驱动将自己注册为ServiceManager。

2.Server通过Binder驱动向ServiceManager注册Binder（Server中的实体Binder），表明可以对外提供服务。 驱动为其创建在内核中的实体节点以及 ServiceManager 对实体的引用，将名字以及新建的引用打包传给 ServiceManager，ServiceManger 将其填入查找表。

3.Client通过名字，通过驱动从ServiceManager中获取对Binder实体的引用，通过这个引用即可以实现对Server的通信。

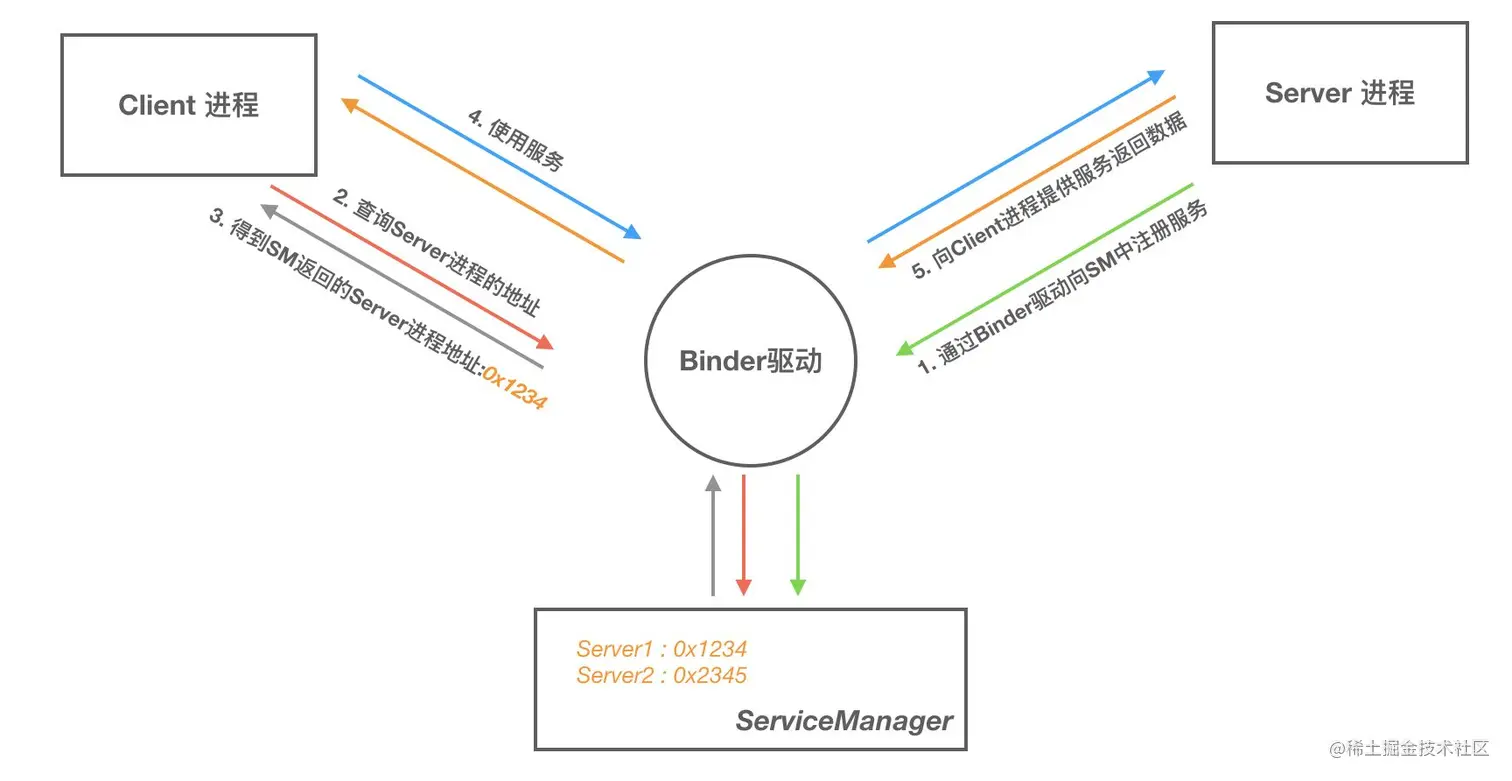

整个过程都需要Binder驱动的介入，通过下图可以更好展示整个过程

3.2 Binder通信中的代理模式

通过3.1，我们可以清楚Client、Server 借助 Binder 驱动完成跨进程通信的实现机制了，但是还有个问题会让我们困惑。A 进程想要 B 进程中某个对象（object）是如何实现的呢？毕竟它们分属不同的进程，A 进程 没法直接使用 B 进程中的 object。

当 A 进程想要获取 B 进程中的 object 时，驱动并不会真的把 object 返回给 A，而是返回了一个跟 object 看起来一模一样的代理对象 objectProxy，这个 objectProxy 具有和 object 一摸一样的方法，但是这些方法并没有 B 进程中 object 对象那些方法的能力，这些方法只需要把把请求参数交给驱动即可。对于 A 进程来说和直接调用 object 中的方法是一样的。

当 Binder 驱动接收到 A 进程的消息后，发现这是个 objectProxy 就去查询自己维护的表单，一查发现这是 B 进程 object 的代理对象。于是就会去通知 B 进程调用 object 的方法，并要求 B 进程把返回结果发给自己。当驱动拿到 B 进程的返回结果后就会转发给 A 进程，一次通信就完成了。
