这是我参与「第五届青训营 」伴学笔记创作活动的第 8 天

实现原理

整体架构

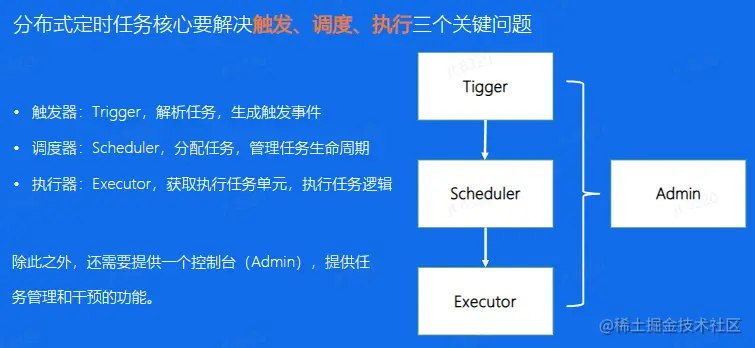

  • 核心架构


触发：在什么时间点触发

调度：当被触发后，如何在成百上千台机器上进行调度

执行：单台机器如何执行好分配的任务，如何进行状态恢复

  • 数据流

任务基础信息：谁建的，用于干什么。。。

触发规则：周期执行还是延时执行。。。

任务代码：被调度时执行的代码

控制台：将任务信息存储到DB里面

触发器：判断到时候进行触发

调度器：进行任务协调

  • 功能架构

控制台Admin


任务实例失败会重试，每次重试都会有一个任务结果

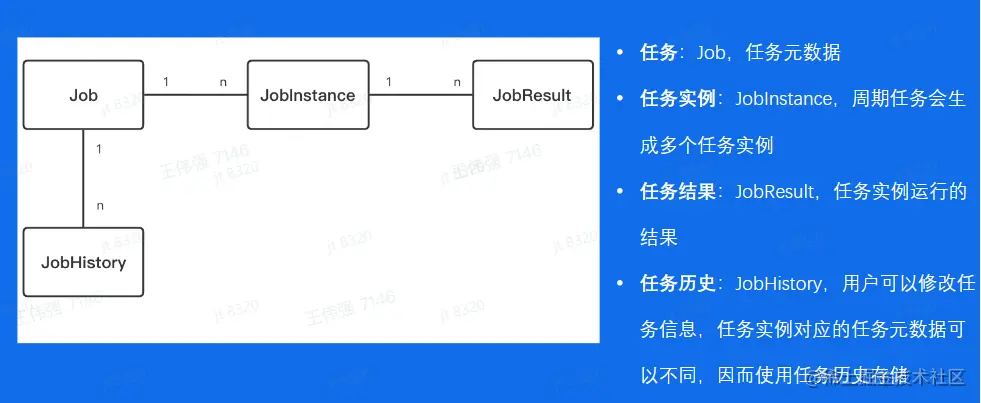

任务元数据

任务元数据：是用户对任务基础信息定义，包括任务类型调度时机、执行行为、执行方式。

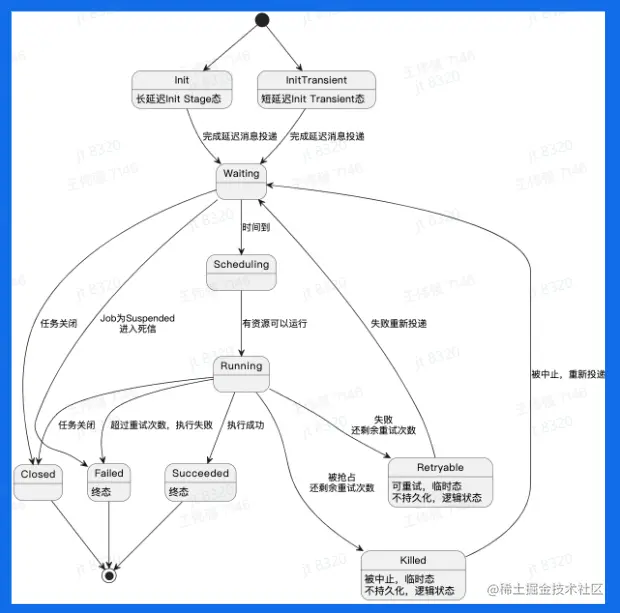

任务实例

任务实例(Joblnstance)是一个确定的Job的一次运行实例

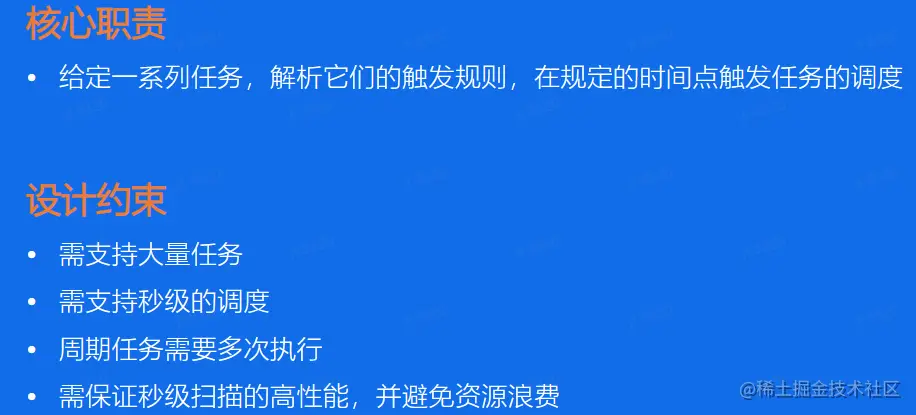

触发器Trigger

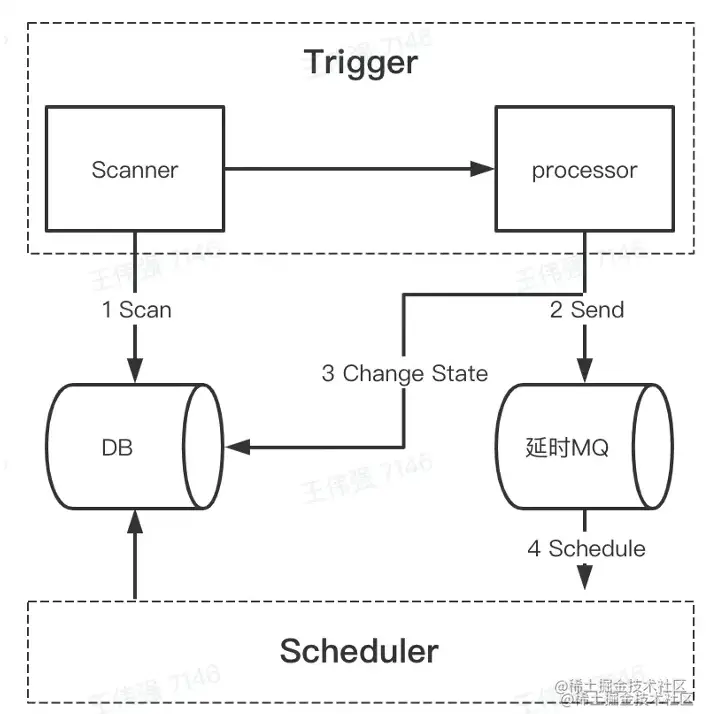

方案一：定时扫描+延时消息

扫描器每10s扫描DB看看最近10分钟要执行的任务，将其送入processor，processor会对DB中状态进行修改，并将这些任务放入延时队列中等待执行


方案二：Quartz方案——时间轮

时间轮是一种高效利用线程资源进行批量化调度的一种调度模型。时间轮是一个存储环形队列，底层采用数组实现，数组中的每个元素可以存放一个定时任务列表。

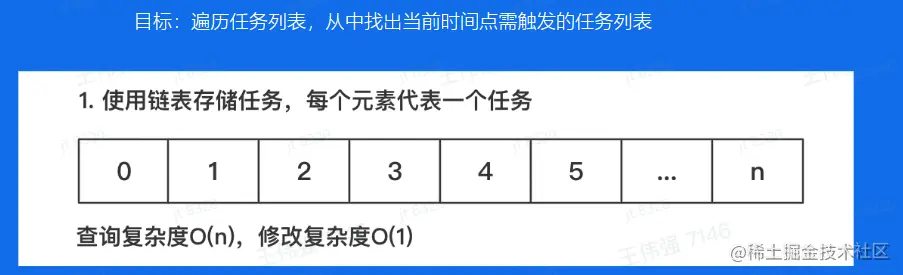

  • 方案1

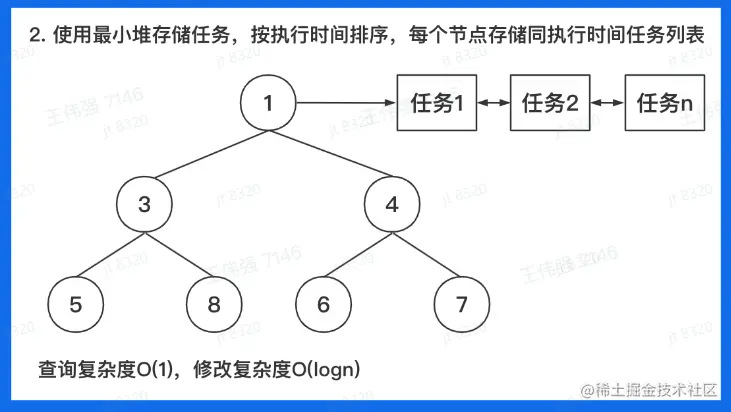

  • 方案2


任务很多时，数组长度会无限大，空间复杂度O(n)

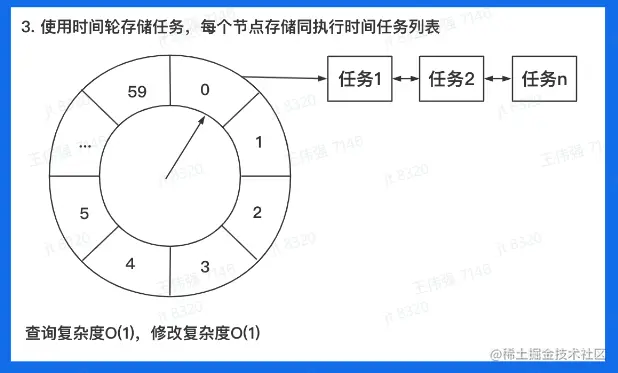

  • 方案3：使用时间轮存储任务

    • 时钟每一格代表该时间点要执行的任务列表


刻度可能不够，时钟只有60个刻度，任务可能10分钟以后而不是1分钟以内

  • 解决思路

    • 超出时间可以给每个任务加一个count，表示该任务要轮多少圈后才能执行，时间轮转一圈就把count-1到0就说明可以执行了

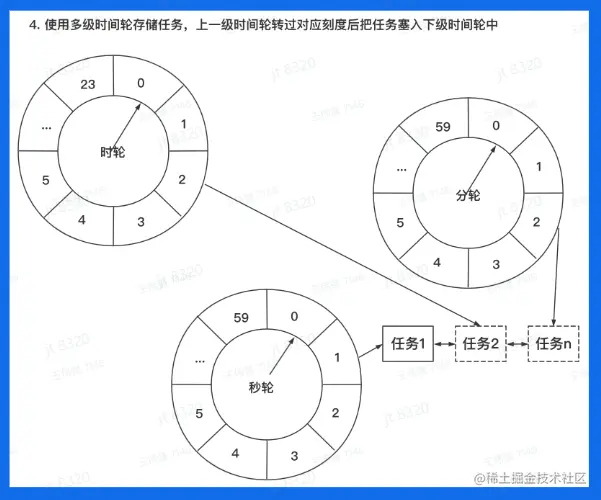

  • 最优方案：多级时间轮


  • 第一个时间轮表示任务在那个小时执行
  • 第二个时间轮表示任务在那一分钟执行
  • 第三个时间轮表示任务在那一秒钟执行
  • 任务先放在时轮，当小时刻度到了就把任务跃迁到分轮上去，之后再移动到秒轮，再等到准确之间进行执行

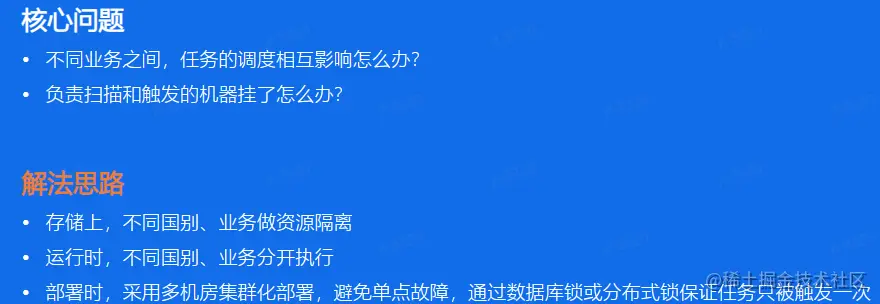

高可用问题

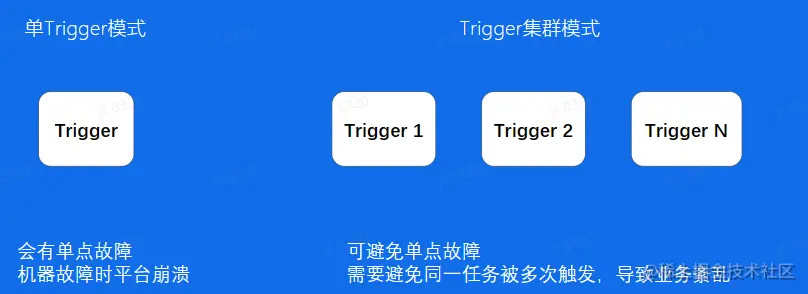

单点故障问题

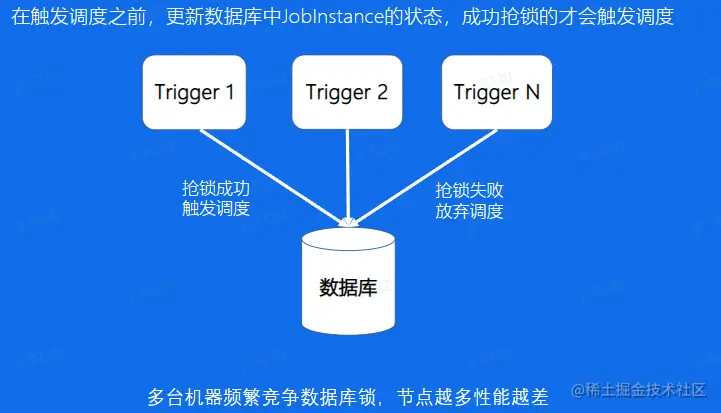

数据库行锁问题

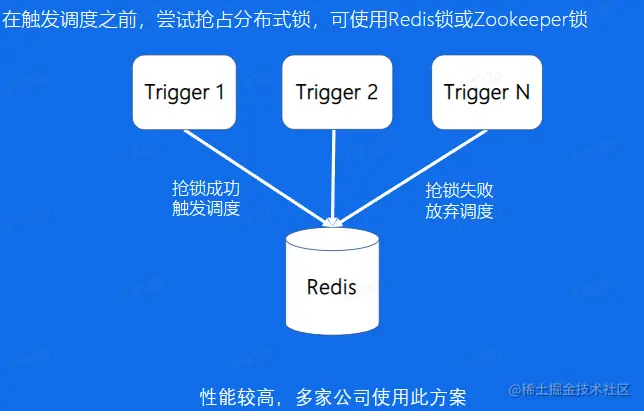

分布式锁问题


调度器Scheduler

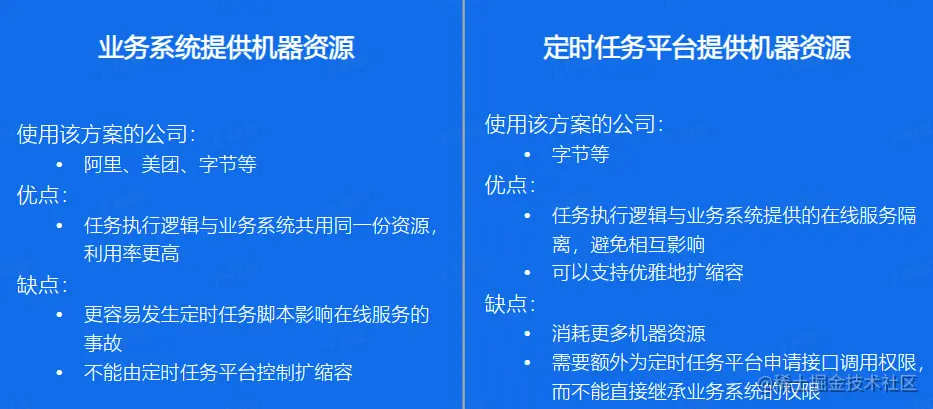

资源来源


资源调度

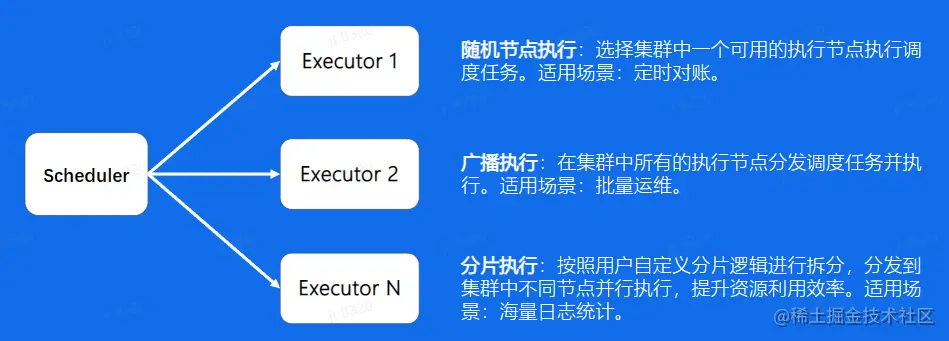

节点选择


广播执行：比如要求所有节点清理运行日志

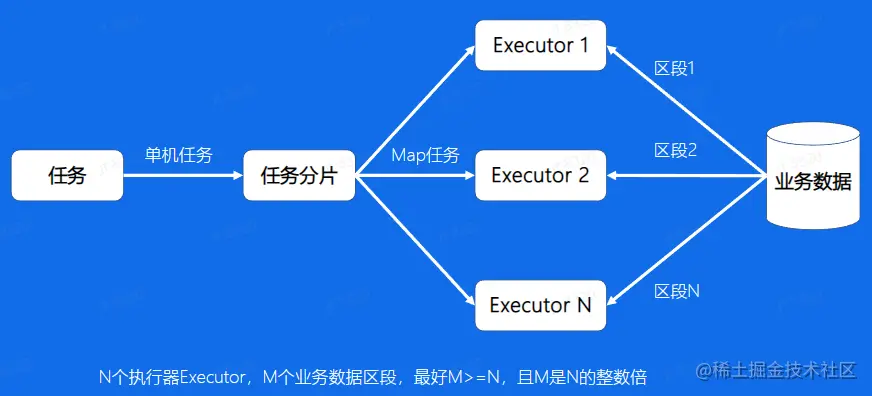

任务分片

通过任务分片来提高任务执行的效率和资源的利用率

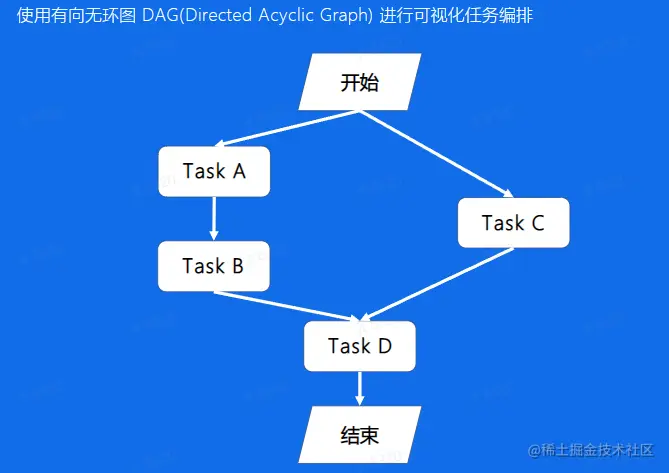

任务编排

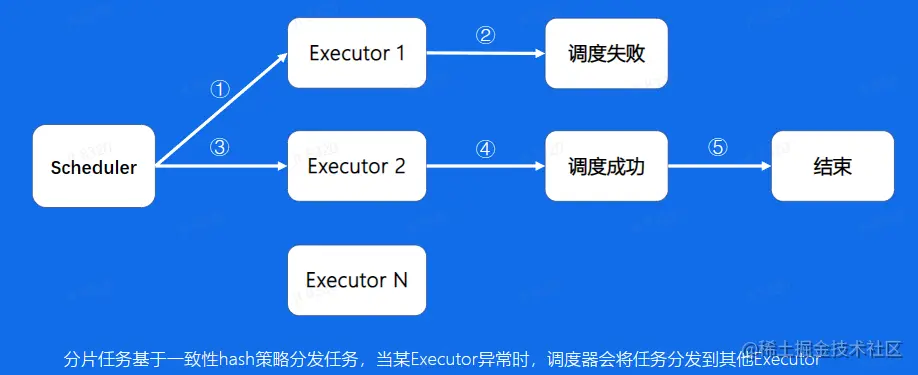

故障转移

故障转移：确保部分执行单元任务失败时，任务最终成功

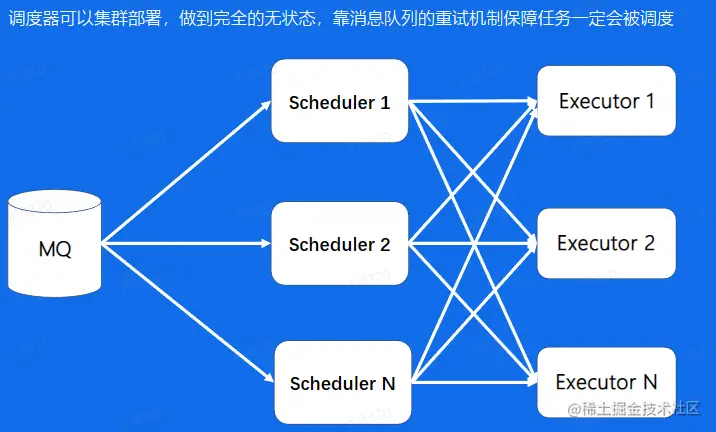

高可用

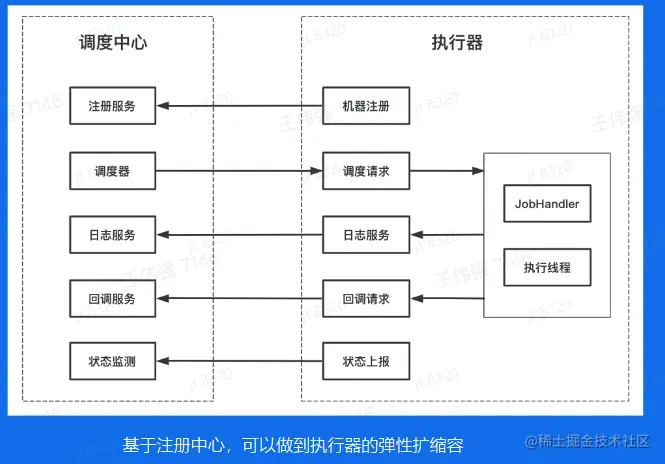

执行器Executor


  • 机器注册：把自己注册进调度中心，让调度中心知道有这样一个机器可以用于调度
  • 基于注册中心，当机器启动时可以将其注册进调度中心，这样调度中心就发现多了一台机器可以用于调度

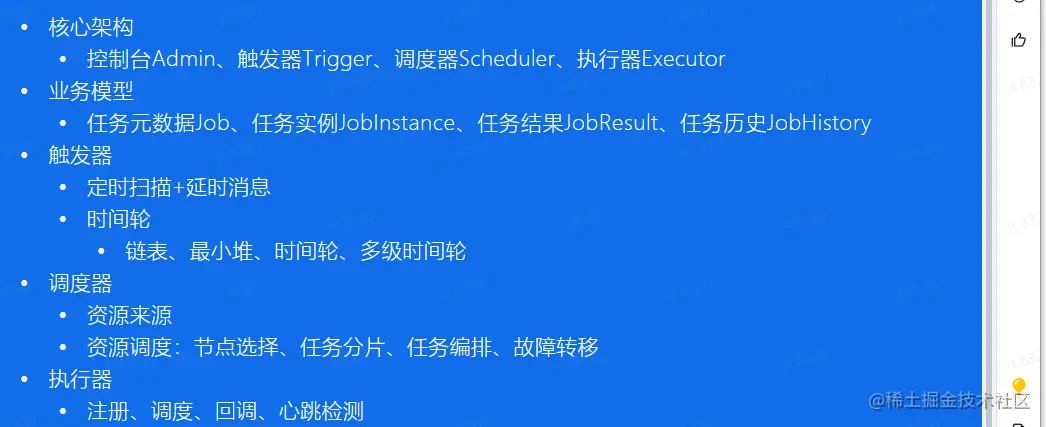

总结
