第6章 链路层和局域网
6.1 链路层概述
链路层提供的可能服务包括:
-

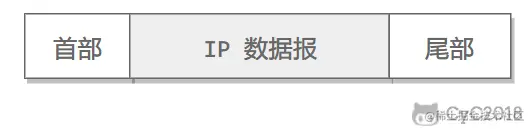

成帧。将网络层传下来的分组添加首部和尾部,用于标记帧的开始和结束。
-
链路接入。媒体访问控制 (Medium Access Control, MAC) 协议规定了帧在链路上传输的规则。
-
差错检测和纠正。

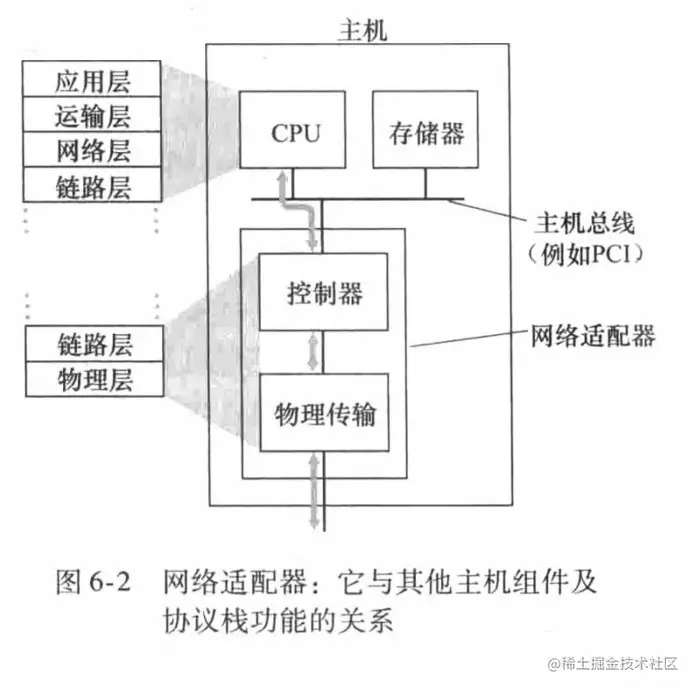

链路层的主体部分是在网络适配器 (network adapter) 中实现的,网络适配器也称为网络接口卡 (Network Interface Card, NIC) (即网卡)。
6.2 差错检测和纠正技术
- 奇偶效验
- 检验和方法
- 循环冗余检测 (Cyclic Redundancy Check, CRC)
目前数据链路层广泛使用了循环冗余检验(CRC)来检查比特差错。
6.3 多路访问链路和协议
6.3.1 信道分类
6.3.1.1 广播信道
一对多通信,一个节点发送的数据能够被广播信道上所有的节点接收到。
所有的节点都在同一个广播信道上发送数据,因此需要有专门的控制方法进行协调,避免发生冲突(冲突也叫碰撞)。
主要有两种控制方法进行协调,一个是使用信道复用技术,一是使用 CSMA/CD 协议。

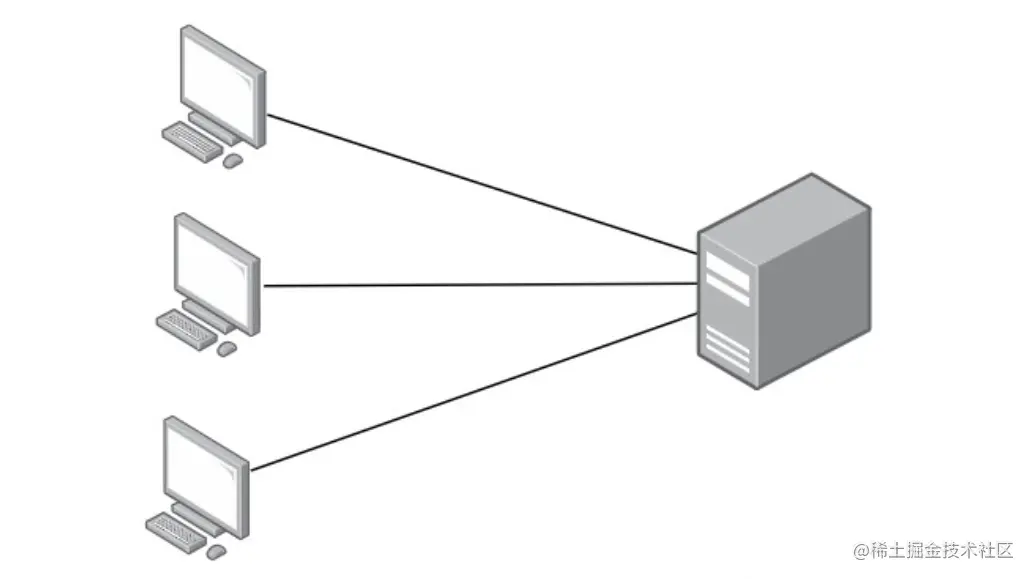

6.3.1.2 点对点信道
一对一通信。
因为不会发生碰撞,因此也比较简单,使用 PPP 协议进行控制。
6.3.2 信道复用技术

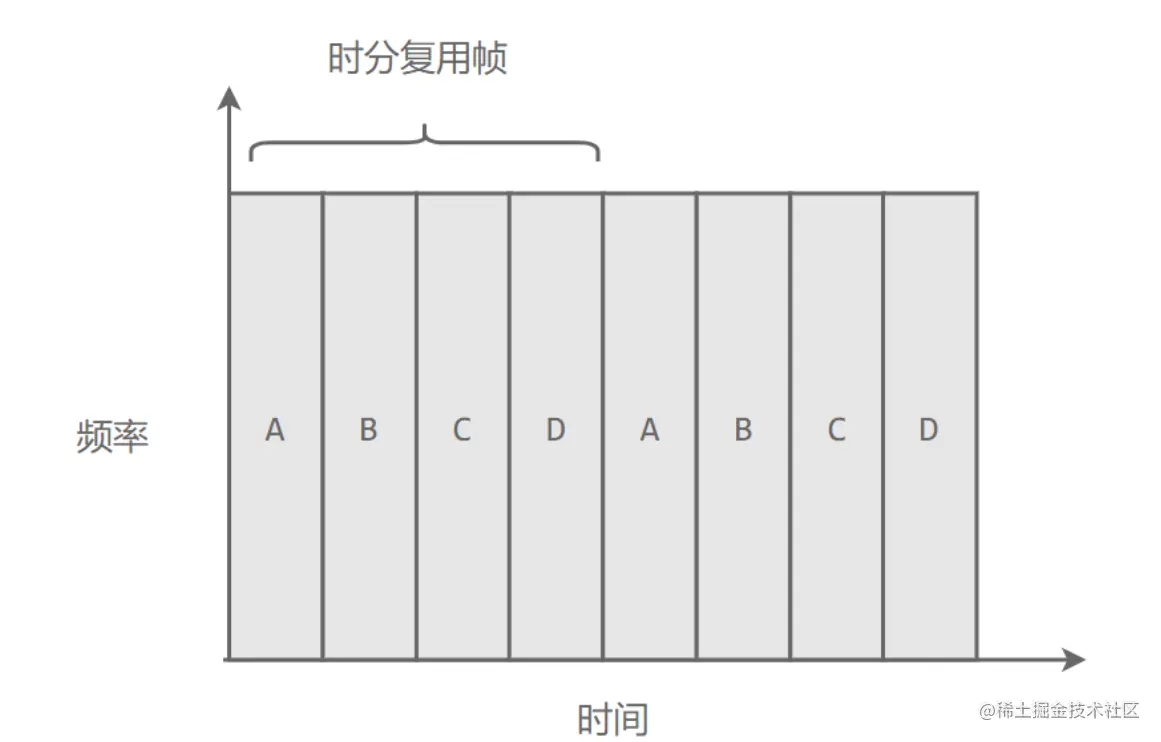

6.3.2.1 TDM
时分多路复用(Time-Division Multiplexing)
时分复用的所有主机在不同的时间占用相同的频率带宽资源。

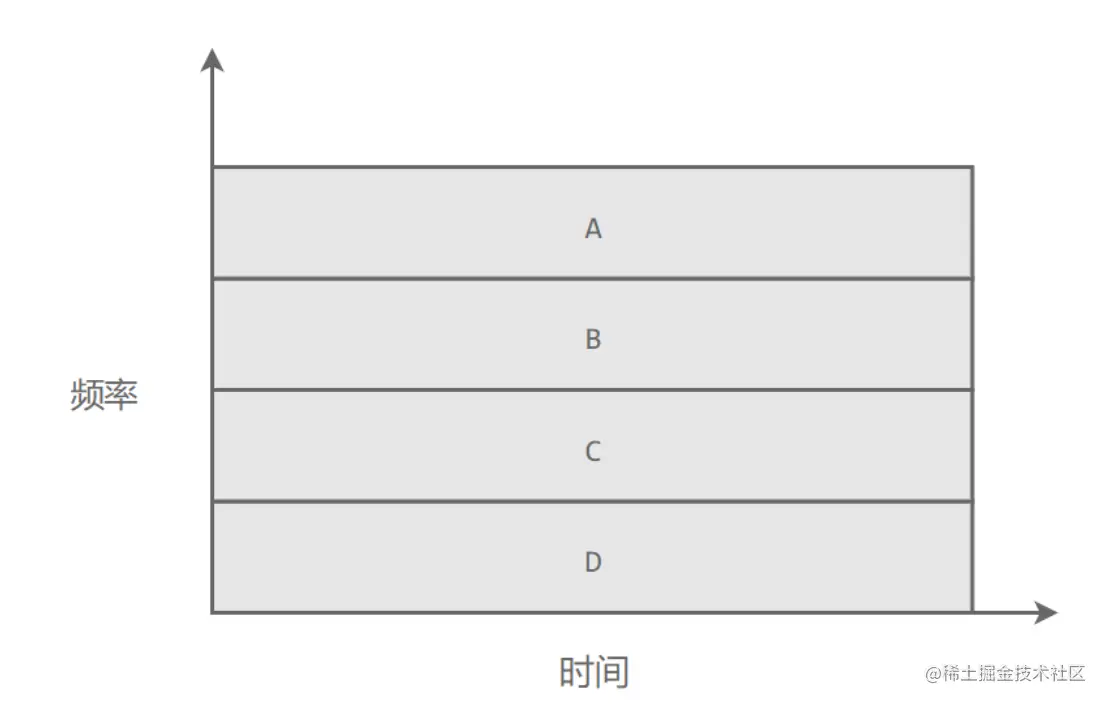

6.3.2.2 FDM
频分多路复用(Frequency-Division Multiplexing)
频分复用的所有主机在相同的时间占用不同的频率带宽资源。
使用频分复用和时分复用进行通信,在通信的过程中主机会一直占用一部分信道资源。但是由于计算机数据的突发性质,通信过程没必要一直占用信道资源而不让出给其它用户使用,因此这两种方式对信道的利用率都不高。

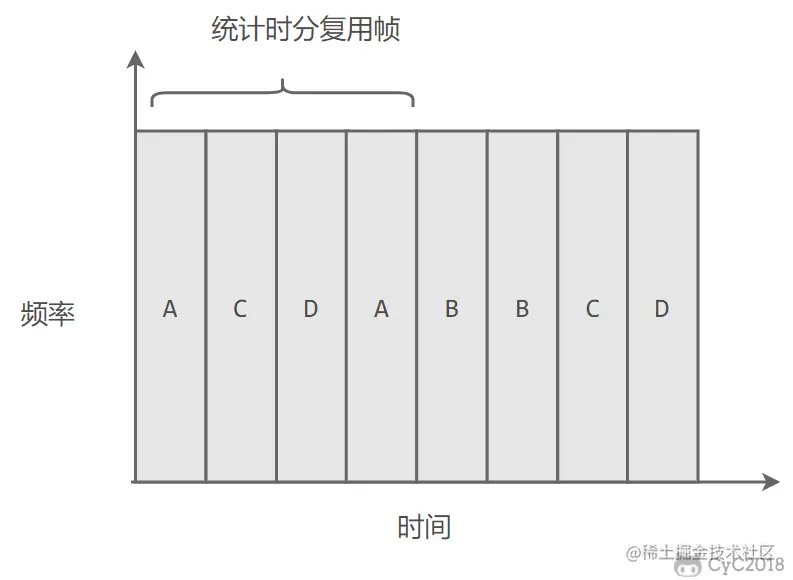

6.3.2.3 统计时分复用
是对时分复用的一种改进,不固定每个用户在时分复用帧中的位置,只要有数据就集中起来组成统计时分复用帧然后发送。

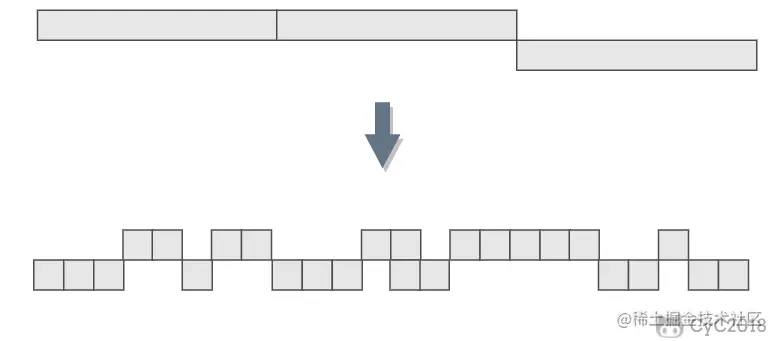

6.3.2.4 波分复用
光的频分复用。由于光的频率很高,因此习惯上用波长而不是频率来表示所使用的光载波。
6.3.2.5 码分复用
为每个用户分配 m bit 的码片,并且所有的码片正交,对于任意两个码片 和
有
为了讨论方便,取 m=8,设码片 为 00011011。在拥有该码片的用户发送比特 1 时就发送该码片,发送比特 0 时就发送该码片的反码 11100100。
在计算时将 00011011 记作 (-1 -1 -1 +1 +1 -1 +1 +1),可以得到
其中 为
的反码。
利用上面的式子我们知道,当接收端使用码片 对接收到的数据进行内积运算时,结果为 0 的是其它用户发送的数据,结果为 1 的是用户发送的比特 1,结果为 -1 的是用户发送的比特 0。
码分复用需要发送的数据量为原先的 m 倍。
6.3.3 CSMA/CD协议
CSMA/CD 表示载波监听多点接入 / 碰撞检测。
- 多点接入 :说明这是总线型网络,许多主机以多点的方式连接到总线上。
- 载波监听 :每个主机都必须不停地监听信道。在发送前,如果监听到信道正在使用,就必须等待。
- 碰撞检测 :在发送中,如果监听到信道已有其它主机正在发送数据,就表示发生了碰撞。虽然每个主机在发送数据之前都已经监听到信道为空闲,但是由于电磁波的传播时延的存在,还是有可能会发生碰撞。

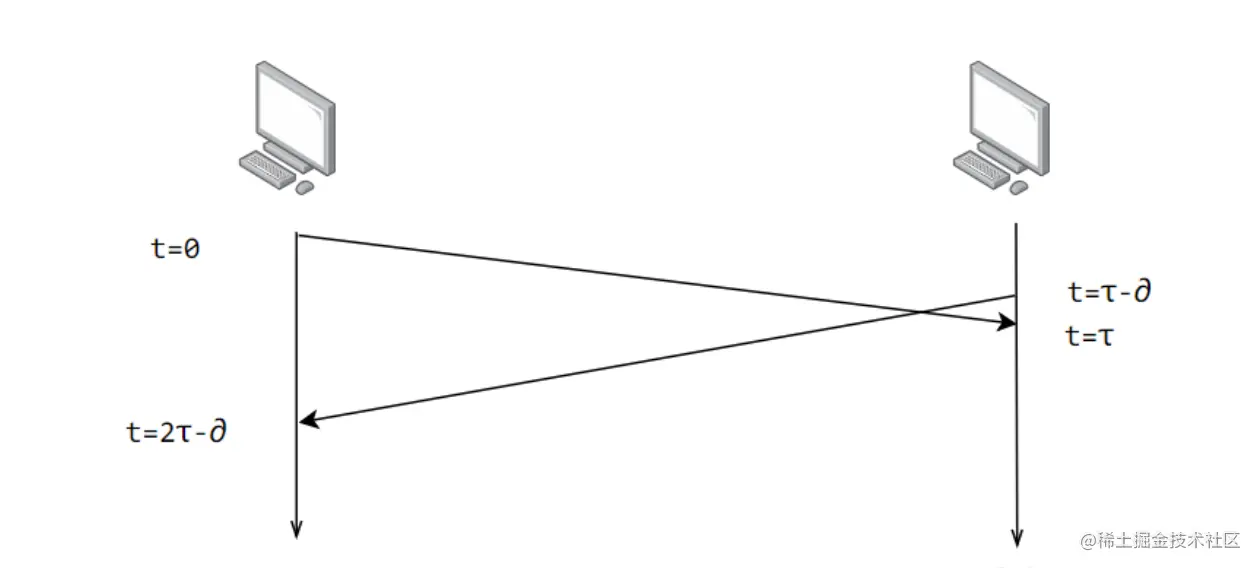

记端到端的传播时延为 τ,最先发送的站点最多经过 2τ 就可以知道是否发生了碰撞,称 2τ 为 争用期 。只有经过争用期之后还没有检测到碰撞,才能肯定这次发送不会发生碰撞。
当发生碰撞时,站点要停止发送,等待一段时间再发送。这个时间采用 截断二进制指数退避算法 来确定。从离散的整数集合 {0, 1, .., (2k-1)} 中随机取出一个数,记作 r,然后取 r 倍的争用期作为重传等待时间。
6.3.4 PPP协议
互联网用户通常需要连接到某个 ISP 之后才能接入到互联网,PPP 协议是用户计算机和 ISP 进行通信时所使用的数据链路层协议。

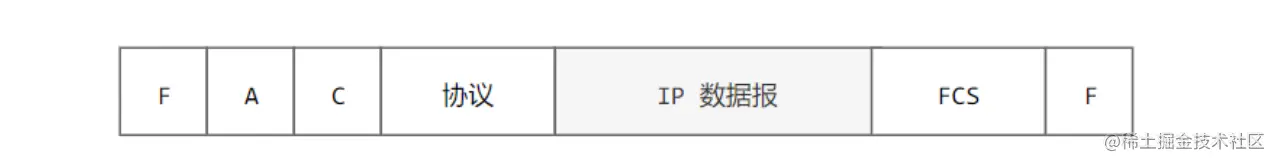

PPP 的帧格式:
- F 字段为帧的定界符
- A 和 C 字段暂时没有意义
- FCS 字段是使用 CRC 的检验序列
- 信息部分的长度不超过 1500
6.4 交换局域网
6.4.1 MAC地址
MAC 地址是链路层地址,长度为 6 字节(48 位),用于唯一标识网络适配器(网卡)。
一台主机拥有多少个网络适配器就有多少个 MAC 地址。例如笔记本电脑普遍存在无线网络适配器和有线网络适配器,因此就有两个 MAC 地址。
6.4.2 地址解析协议ARP
ARP:Address Resolution Protocol
网络层实现主机之间的通信,而链路层实现具体每段链路之间的通信。因此在通信过程中,IP 数据报的源地址和目的地址始终不变,而 MAC 地址随着链路的改变而改变。
ARP 实现由 IP 地址得到 MAC 地址。
每个主机都有一个 ARP 高速缓存,里面有本局域网上的各主机和路由器的 IP 地址到 MAC 地址的映射表。

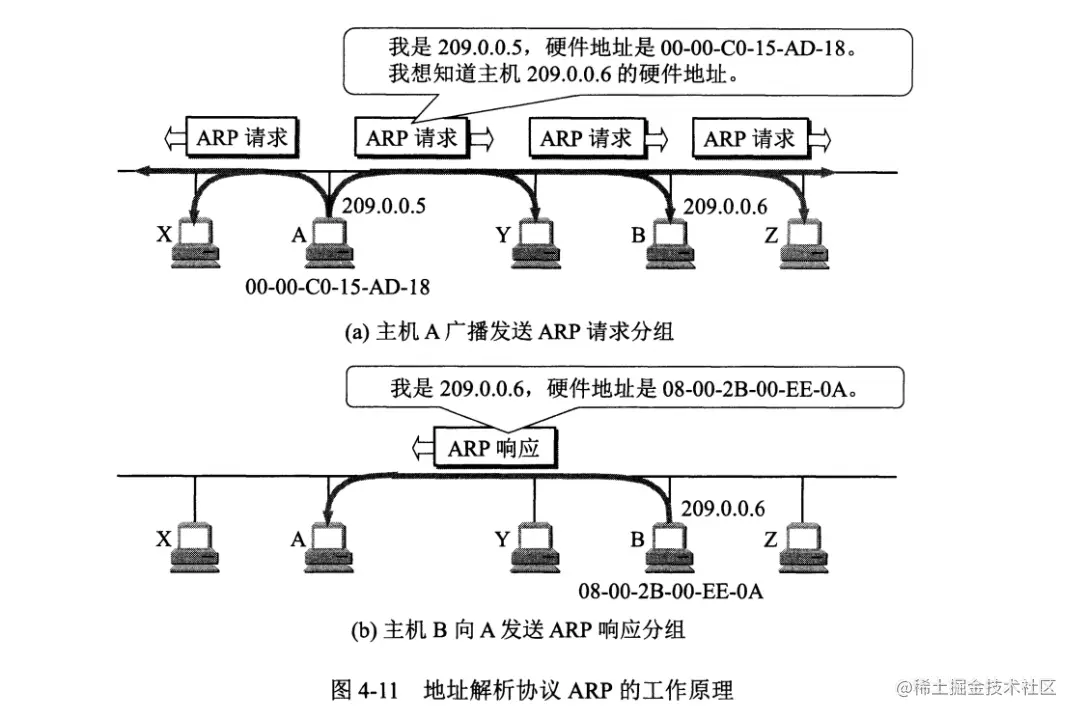

如果主机 A 知道主机 B 的 IP 地址,但是 ARP 高速缓存中没有该 IP 地址到 MAC 地址的映射,此时主机 A 通过广播的方式发送 ARP 请求分组,主机 B 收到该请求后会发送 ARP 响应分组给主机 A 告知其 MAC 地址,随后主机 A 向其高速缓存中写入主机 B 的 IP 地址到 MAC 地址的映射。
6.4.3 局域网LAN
局域网是一种典型的广播信道,主要特点是网络为一个单位所拥有,且地理范围和站点数目均有限。
主要有以太网、令牌环网、FDDI 和 ATM 等局域网技术,目前以太网占领着有线局域网市场。

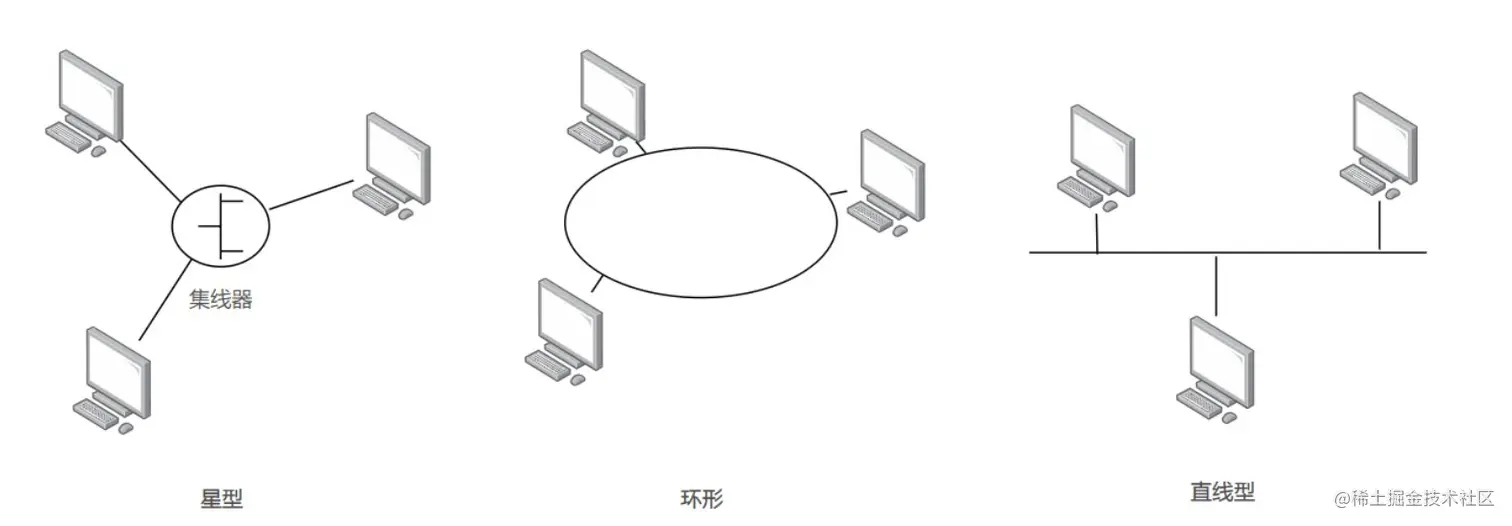

可以按照网络拓扑结构对局域网进行分类:
6.4.4 以太网Ethernet
以太网是一种星型拓扑结构局域网。
早期使用集线器进行连接,集线器是一种物理层设备, 作用于比特而不是帧,当一个比特到达接口时,集线器重新生成这个比特,并将其能量强度放大,从而扩大网络的传输距离,之后再将这个比特发送到其它所有接口。如果集线器同时收到两个不同接口的帧,那么就发生了碰撞。
目前以太网使用交换机替代了集线器,交换机是一种链路层设备,它不会发生碰撞,能根据 MAC 地址进行存储转发。

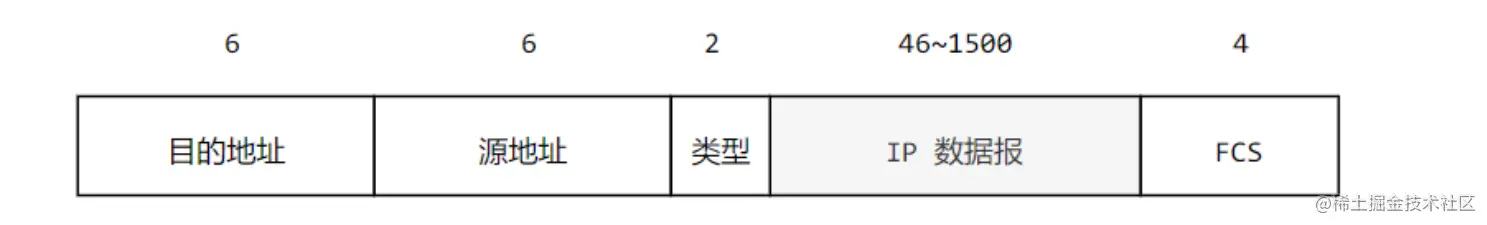

以太网帧格式:
- 类型 :标记上层使用的协议;
- 数据 :长度在 46-1500 之间,如果太小则需要填充;
- FCS :帧检验序列,使用的是 CRC 检验方法;
6.4.5 交换机Switch
交换机具有自学习能力,学习的是交换表的内容,交换表中存储着 MAC 地址到接口的映射。
正是由于这种自学习能力,因此交换机是一种即插即用设备,不需要网络管理员手动配置交换表内容。

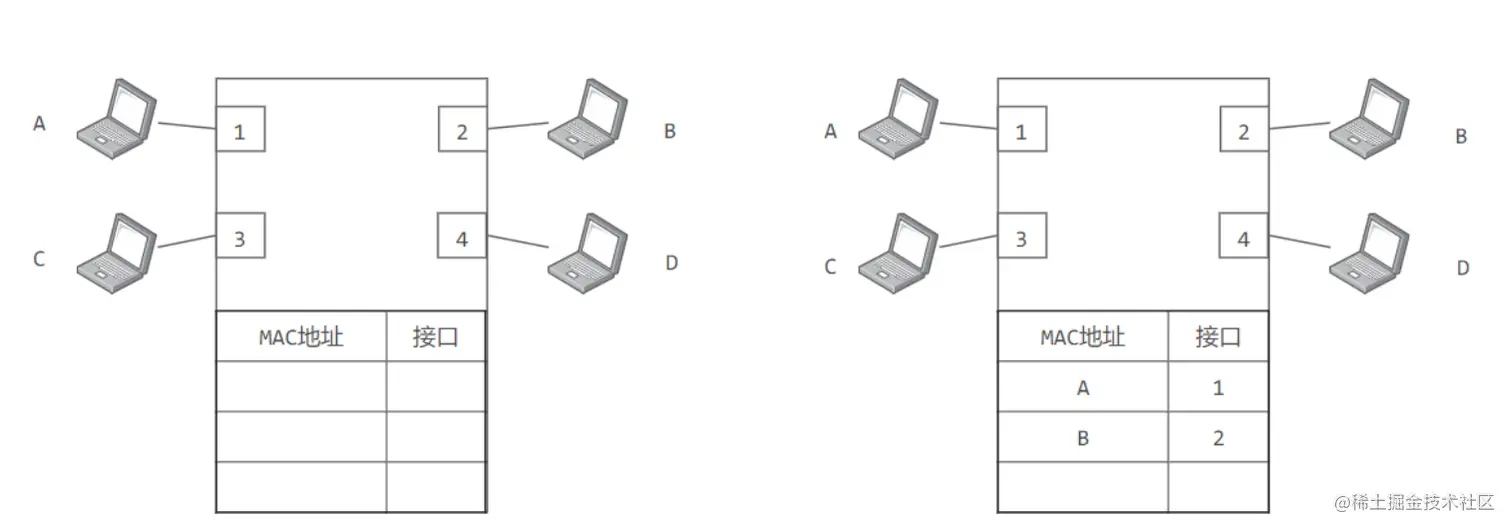

下图中,交换机有 4 个接口,主机 A 向主机 B 发送数据帧时,交换机把主机 A 到接口 1 的映射写入交换表中。为了发送数据帧到 B,先查交换表,此时没有主机 B 的表项,那么主机 A 就发送广播帧,主机 C 和主机 D 会丢弃该帧,主机 B 回应该帧向主机 A 发送数据包时,交换机查找交换表得到主机 A 映射的接口为 1,就发送数据帧到接口 1,同时交换机添加主机 B 到接口 2 的映射。
6.4.6 虚拟局域网VLAN
VLAN:Virtual Local Area Network
虚拟局域网可以建立与物理位置无关的逻辑组,只有在同一个虚拟局域网中的成员才会收到链路层广播信息。

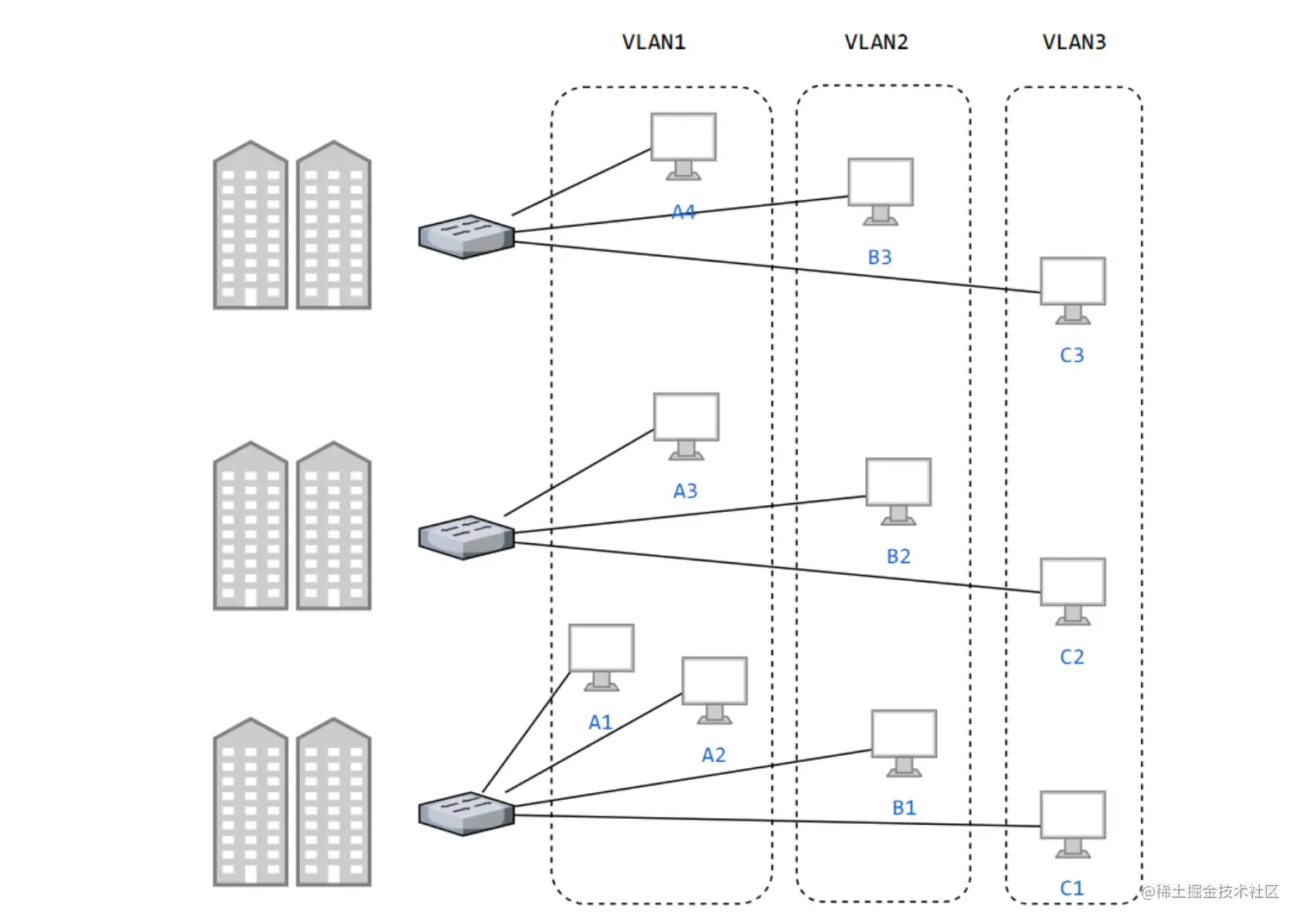

例如下图中 (A1, A2, A3, A4) 属于一个虚拟局域网,A1 发送的广播会被 A2、A3、A4 收到,而其它站点收不到。
使用 VLAN 干线连接来建立虚拟局域网,每台交换机上的一个特殊接口被设置为干线接口,以互连 VLAN 交换机。IEEE 定义了一种扩展的以太网帧格式 802.1Q,它在标准以太网帧上加进了 4 字节首部 VLAN 标签,用于表示该帧属于哪一个虚拟局域网。
补充
与 IP 协议配套使用的还有三个协议:
- 地址解析协议 ARP(Address Resolution Protocol)
- 互联网控制报文协议 ICMP(Internet Control Message Protocol)
- 互联网组管理协议 IGMP(Internet Group Management Protocol)
互联网组管理协议 IGMP
(英语:Internet Group Management Protocol)是用于管理网路协议多播组成员的一种通信协议。IP主机和相邻的路由器利用IGMP来创建多播组的组成员。像ICMP用于单播连接一样,IGMP也是IP多播说明的一个完整部分。 IGMP为互联网协议的一种,属于开放系统链接(OSI) 模块的第三层协议,IP主机用它将主机的多点发送成员人数报告给临近的多点发送路由器。
虚拟专用网 VPN(Virtual Private Network)
由于 IP 地址的紧缺,一个机构能申请到的 IP 地址数往往远小于本机构所拥有的主机数。并且一个机构并不需要把所有的主机接入到外部的互联网中,机构内的计算机可以使用仅在本机构有效的 IP 地址(专用地址)。
有三个专用地址块:
- 10.0.0.0 ~ 10.255.255.255
- 172.16.0.0 ~ 172.31.255.255
- 192.168.0.0 ~ 192.168.255.255
VPN 使用公用的互联网作为本机构各专用网之间的通信载体。专用指机构内的主机只与本机构内的其它主机通信;虚拟指好像是,而实际上并不是,它有经过公用的互联网。

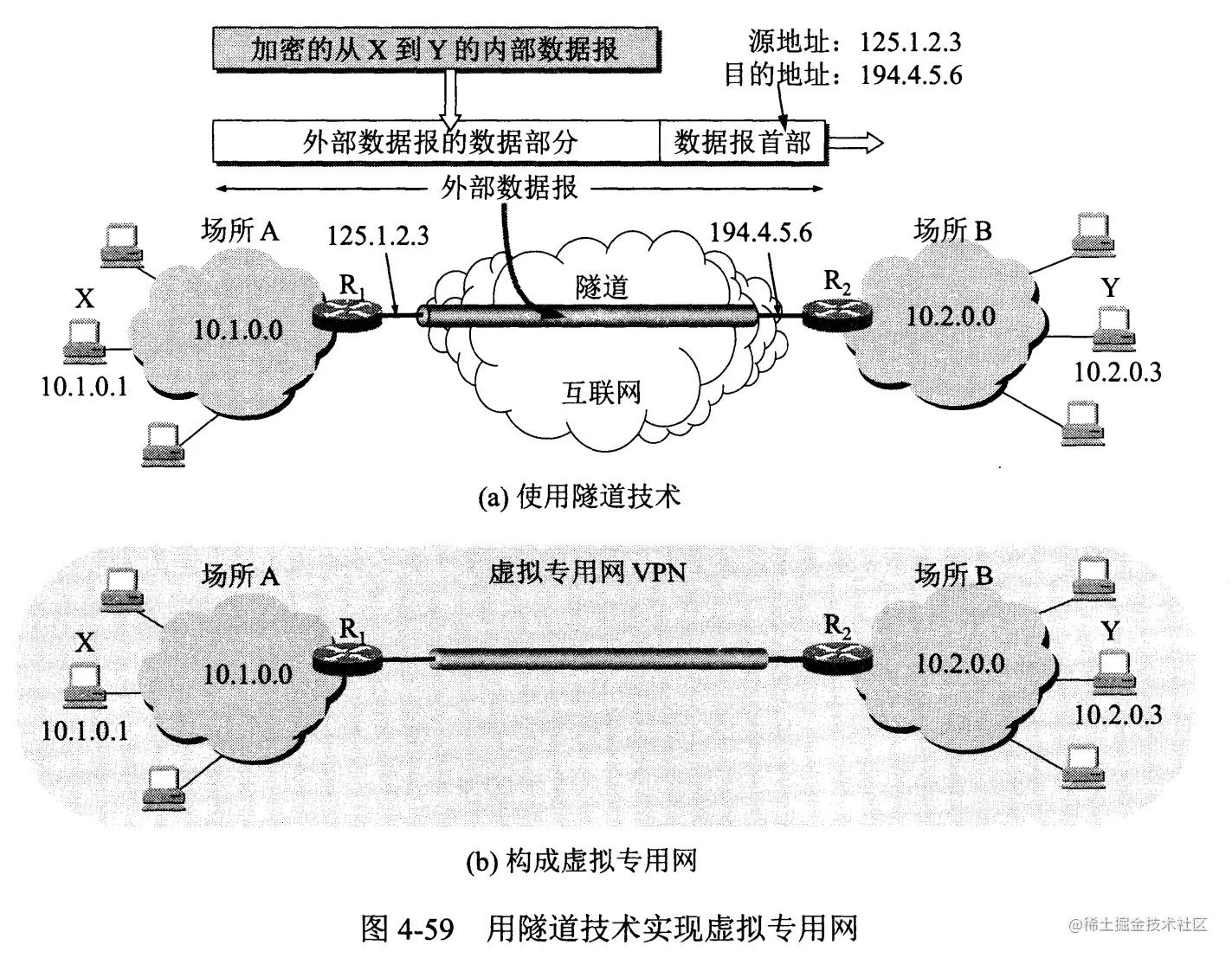

下图中,场所 A 和 B 的通信经过互联网,如果场所 A 的主机 X 要和另一个场所 B 的主机 Y 通信,IP 数据报的源地址是 10.1.0.1,目的地址是 10.2.0.3。数据报先发送到与互联网相连的路由器 R1,R1 对内部数据进行加密,然后重新加上数据报的首部,源地址是路由器 R1 的全球地址 125.1.2.3,目的地址是路由器 R2 的全球地址 194.4.5.6。路由器 R2 收到数据报后将数据部分进行解密,恢复原来的数据报,此时目的地址为 10.2.0.3,就交付给 Y。
