这是我参与「第五届青训营 」笔记创作活动的第7天

前言

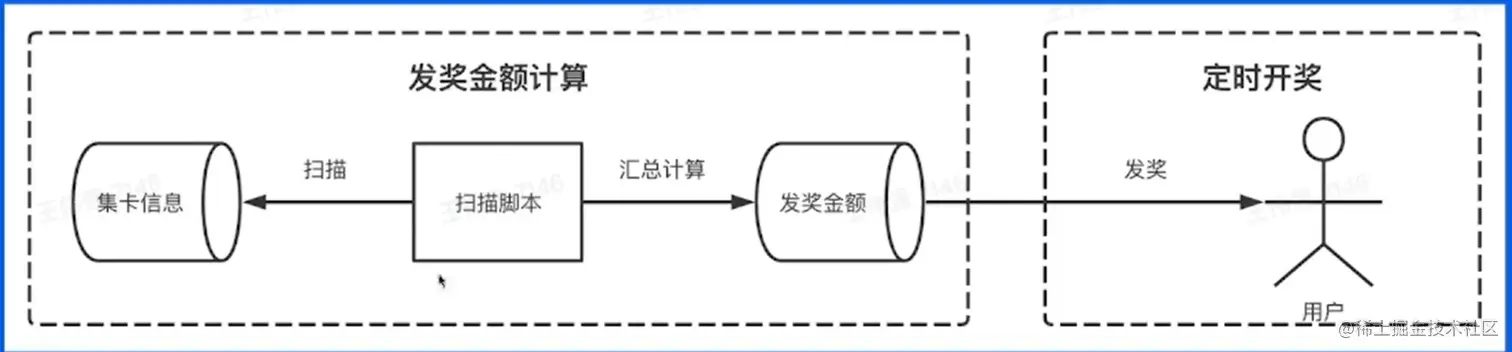

考虑一种QPS较高的场景，抖音春节的集卡瓜分红包 ，支付宝的集五福瓜分红包，服务端的处理流程整体分为两步。 image.png

  1. 收集每个用户的集卡信息，计算出每个用户瓜分的固定红包金额。
  2. 除夕零点，定时开奖，所有用户收到红包 用户规模亿万级 资金规模亿级 读写QPS百万级

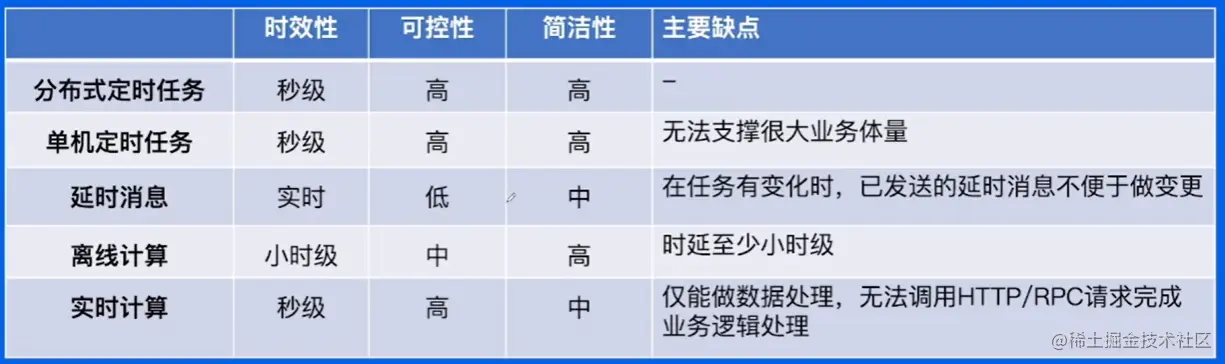

这样的场景需要采用分布式定时任务进行处理 image.png

发展历程

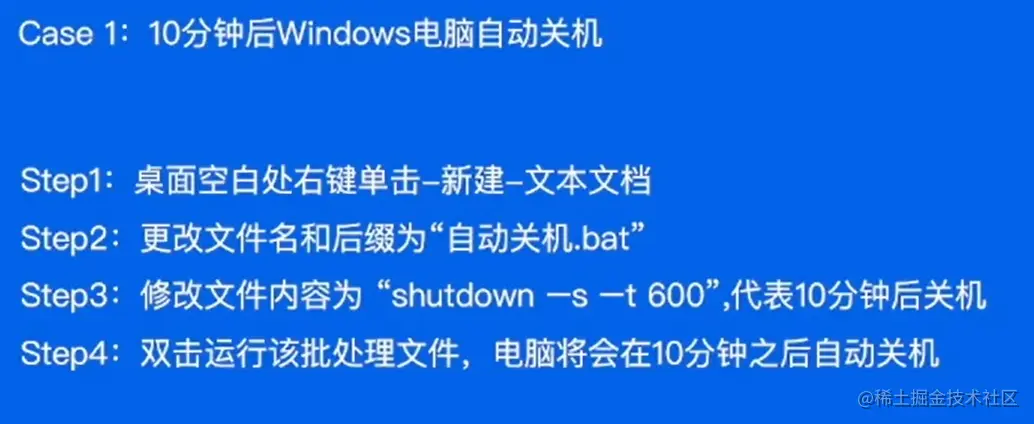

  • windows批处理 image.png

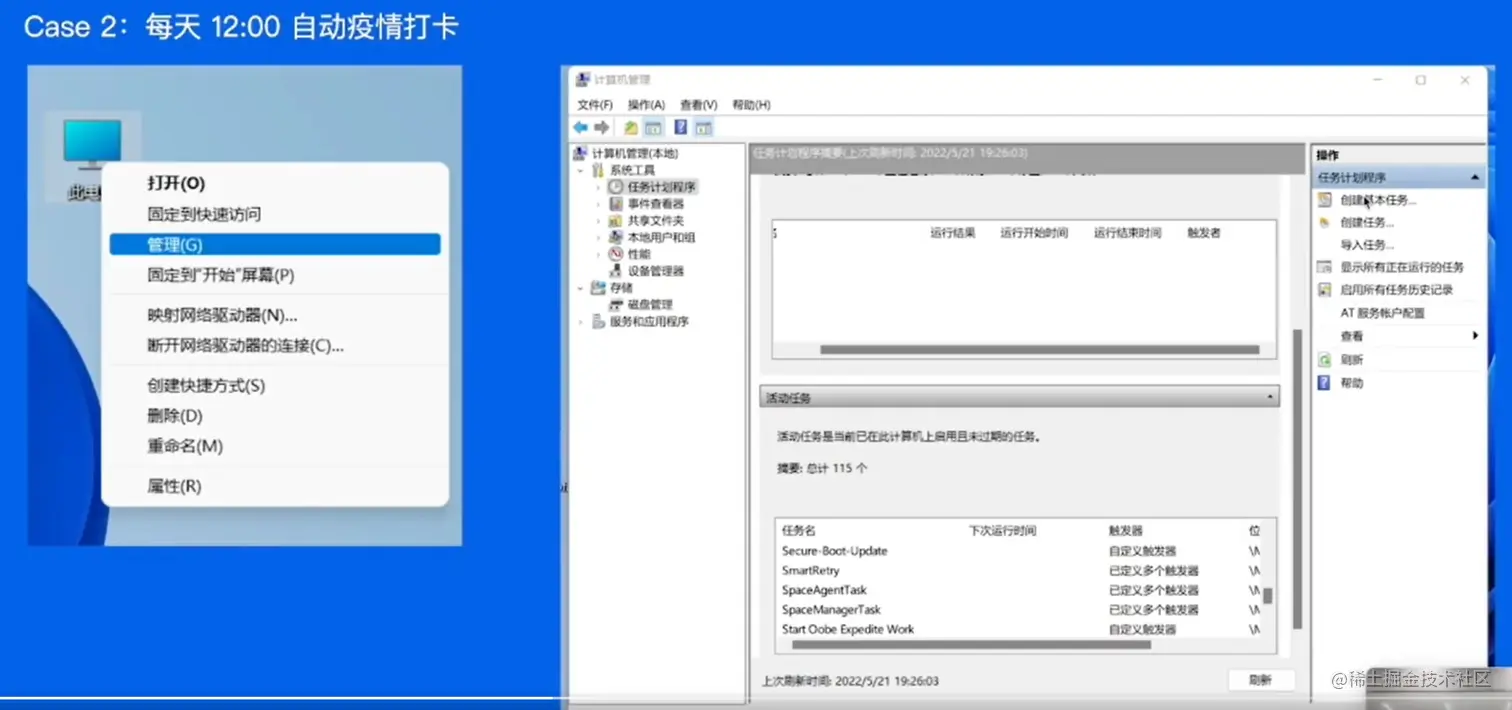

  • window任务计划程序 比如每天12点自动打卡，可以写一个python脚本，抓取页面，查看发送的请求。然后设置为定时任务

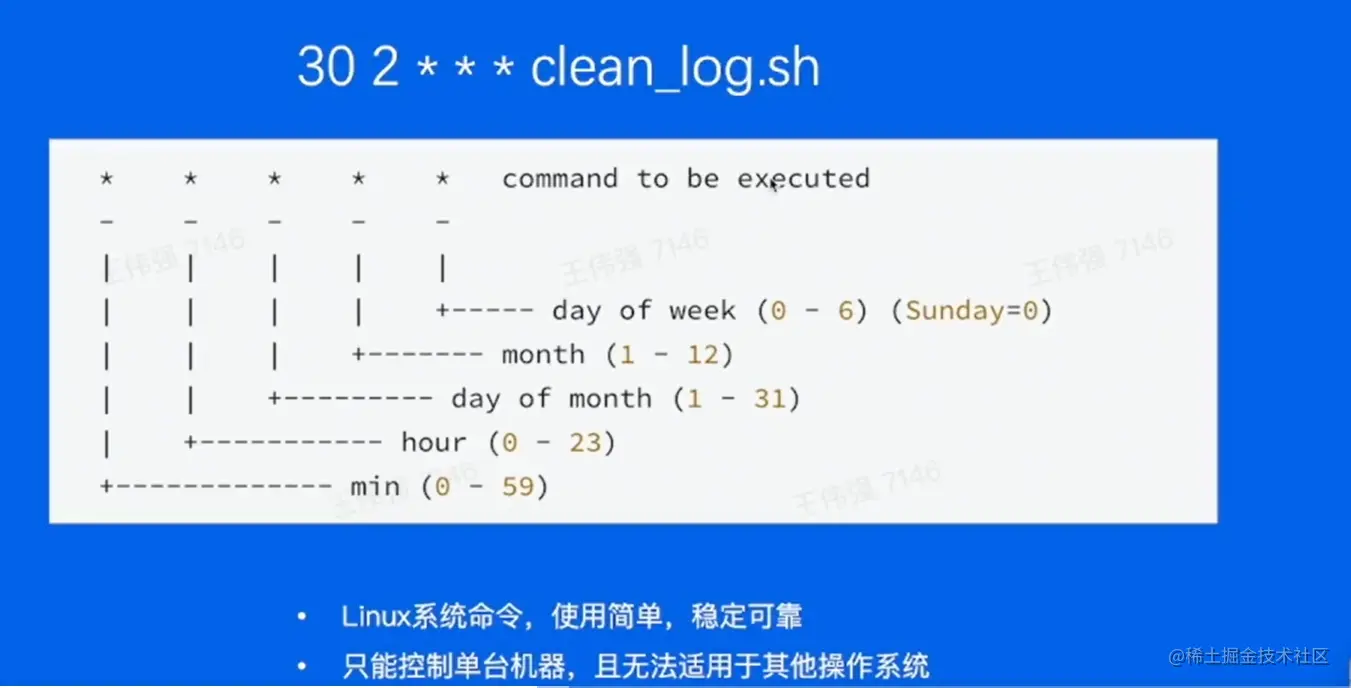

  • Linux命令-CronJob定期清理linux日志


  • 单机定时任务-java的timer类，Go的Ticker
  • 单机定时任务-ScheduledExecuteorService 不用为每个定时任务都开启一个线程，实现线程复用，但是还是单机可用
public static void main(String[] args) {
    scheduler  = Executors.newScheduledThreadPool(5);
    SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
    scheduler.scheduleAtFixedRate((new Runnable() {
        @Override
        public void run() {
            System.out.println("执行定时任务"+ sdf.format(new Date()));

        }
    }),0,10, TimeUnit.SECONDS );
}

十秒执行一次，结果如下

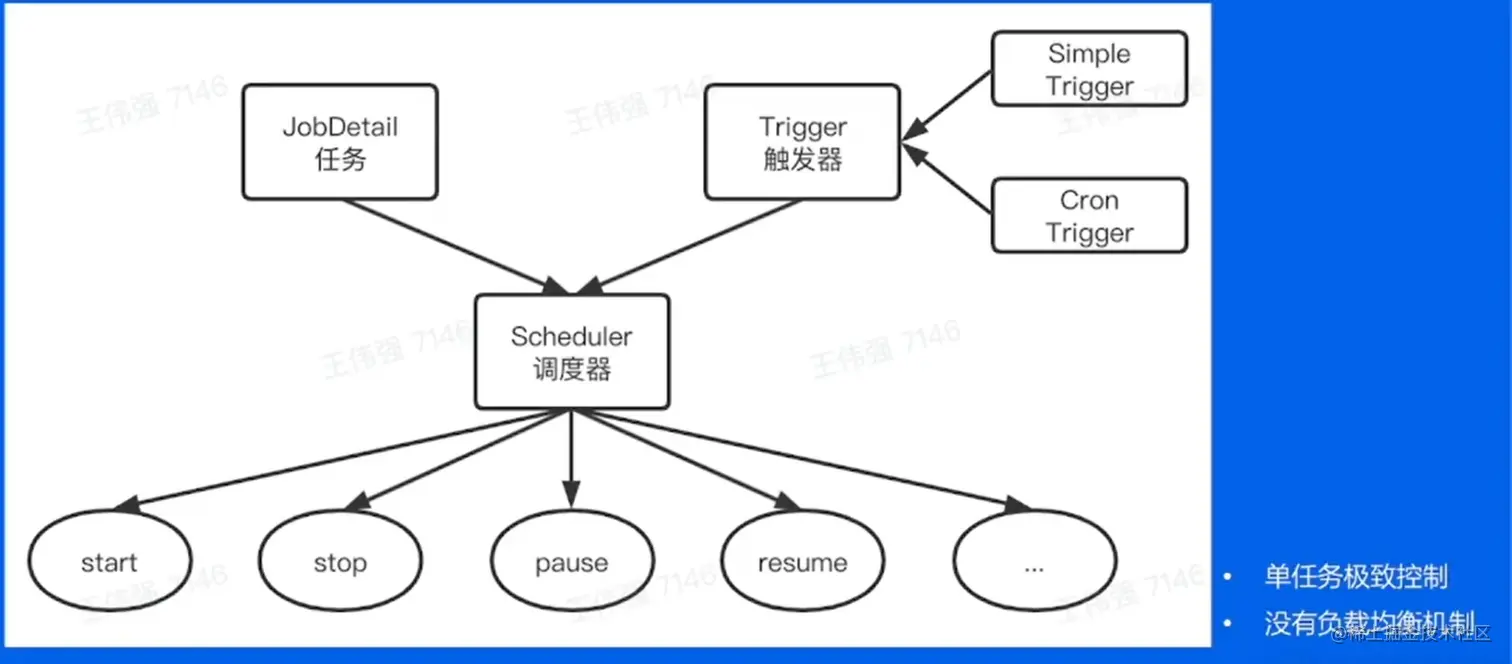

  • 任务调度-Quartz

一个由java编写的开源的任务调度框架 www.w3cschool.cn/quartz_doc/…


  • 分布式定时任务 平台化管理，分布式部署，支持海量数据 需要很多的机器去执行任务


定时任务是系统为了自动完成特定任务，定时，延时，周期性完成任务调度的过程

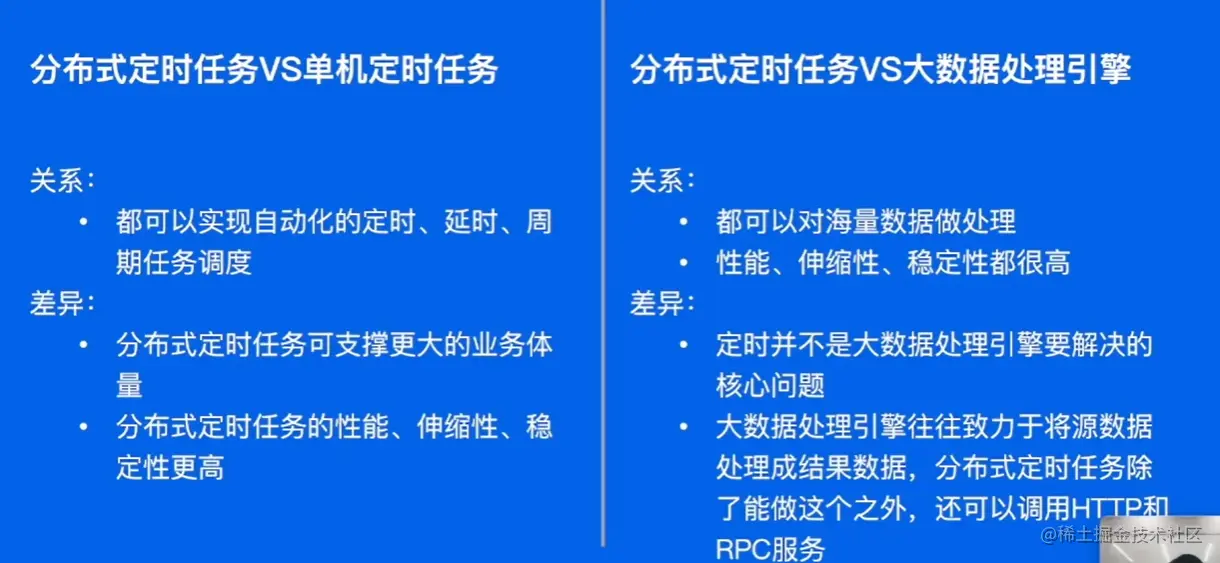

分布式定时任务是把这些分散的、可靠性差的定时任务纳入统一的平台，并实现集群管理调度和分布式部署的一种定时任务的管理方式

  • 按触发时机分类：
    • 定时任务：特定时间点，比如今天12：00
    • 延时任务：延时触发，比如一个小时后执行
    • 周期性任务：固定周期时间，或固定频率周期性调度触发，比如每天12点或者每隔3小时

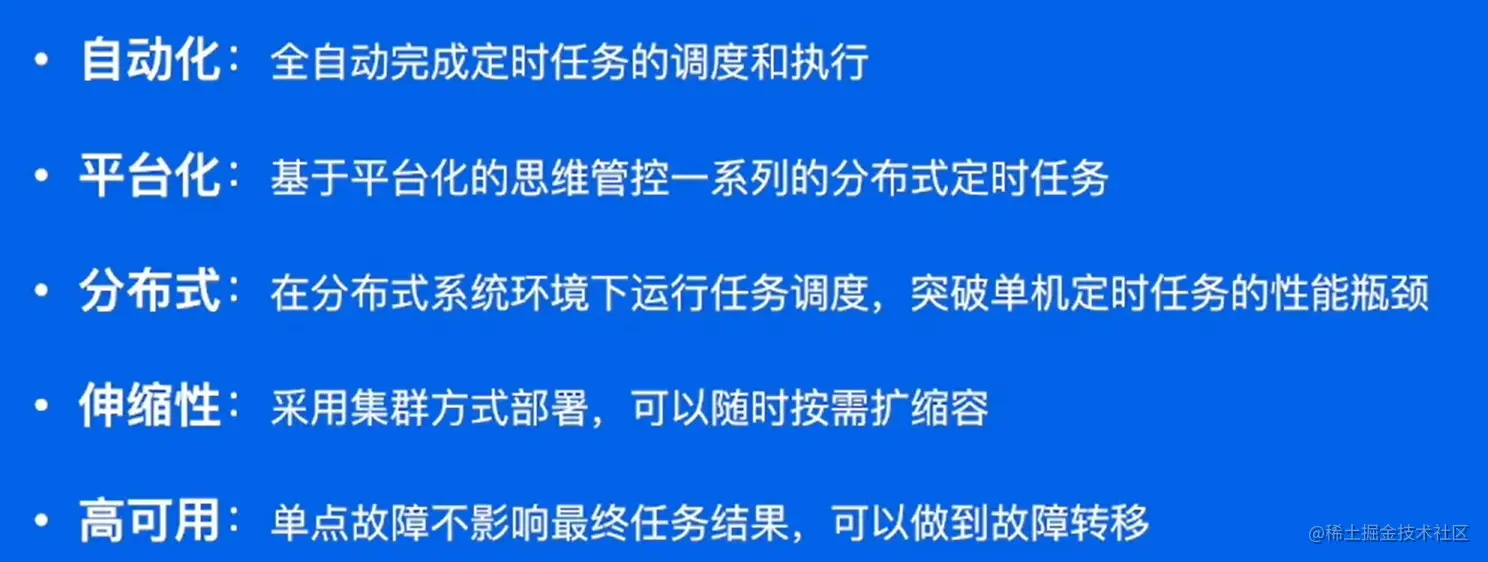

特点

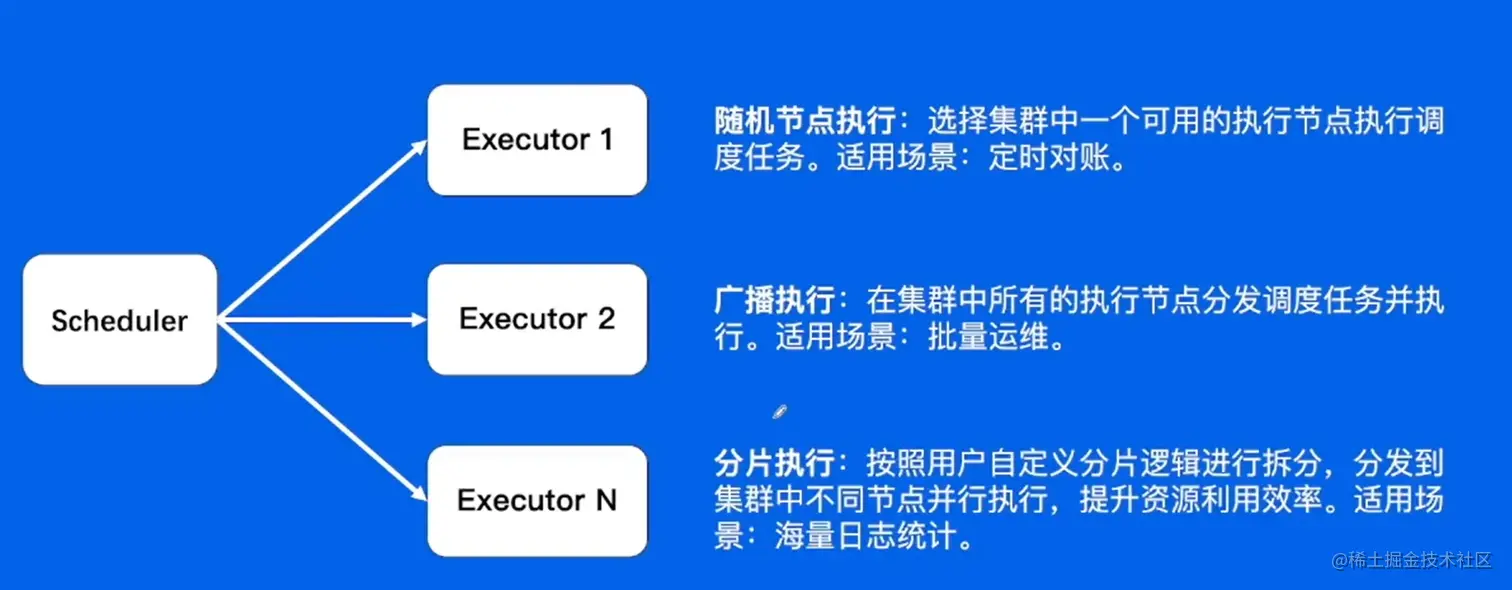

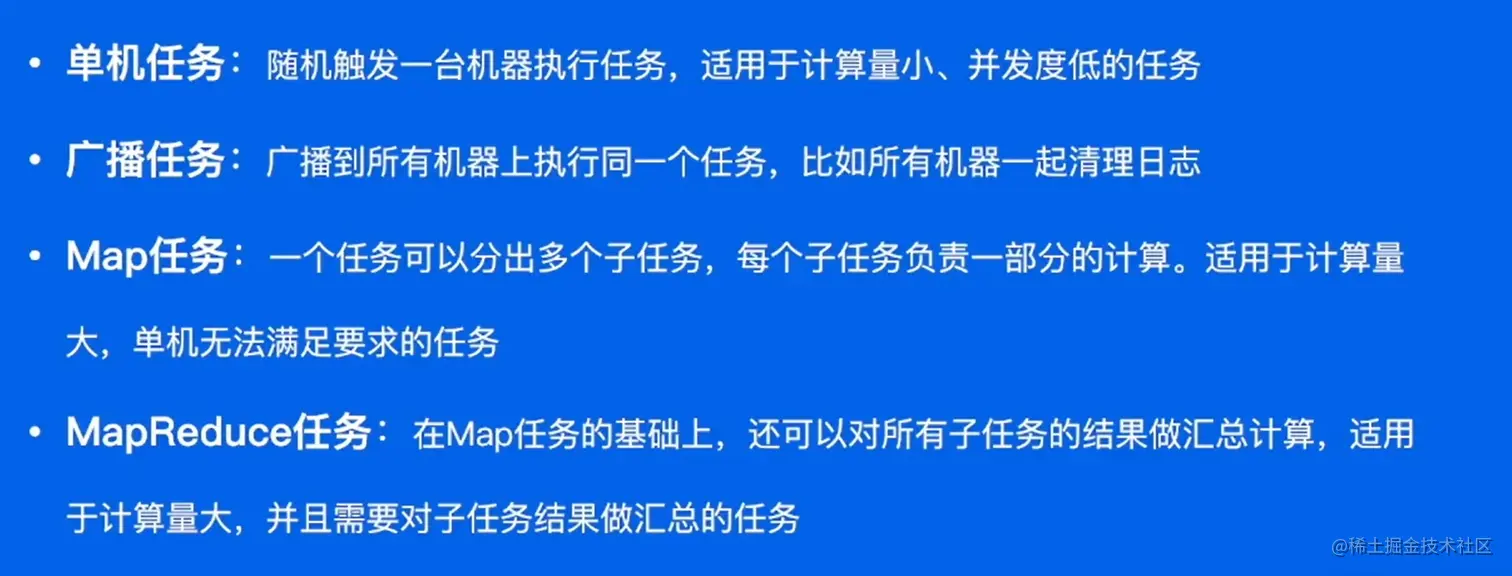

执行方式


对于红包场景

单机任务由于任务过多，单机不合适

广播任务所有机器执行的是同一个任务

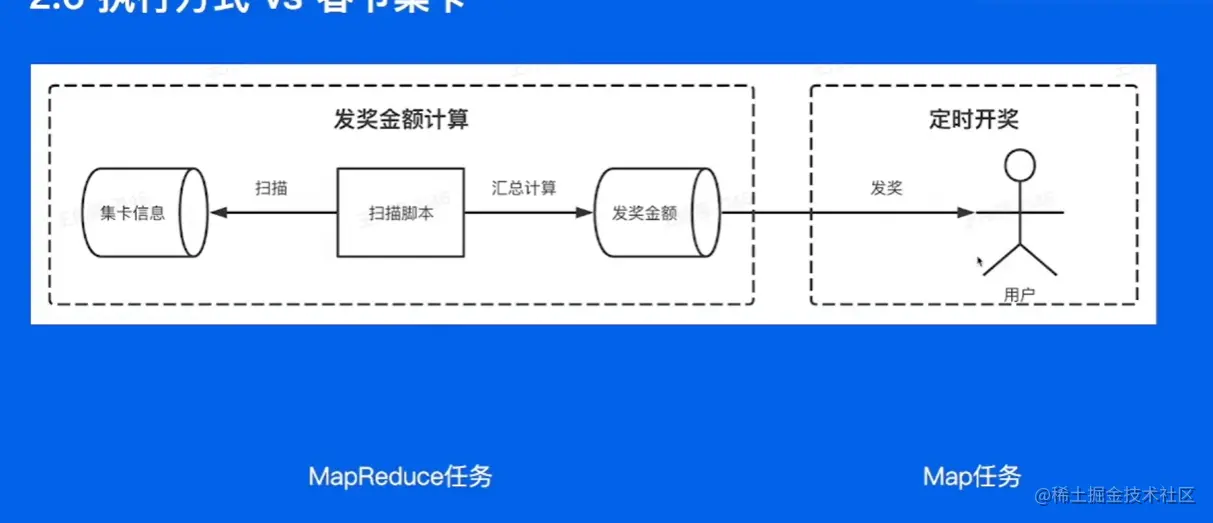

春节集卡选择的合适的执行方式




实现原理

核心架构

  • 触发器：Trigger，解析任务，生成触发事件
  • 调度器：Scheduler，分配任务，管理任务生命周期
  • 执行器：Executor，获取执行任务单元，执行任务逻辑

除此之外，还有控制台Admin,提供任务管理和干预的功能

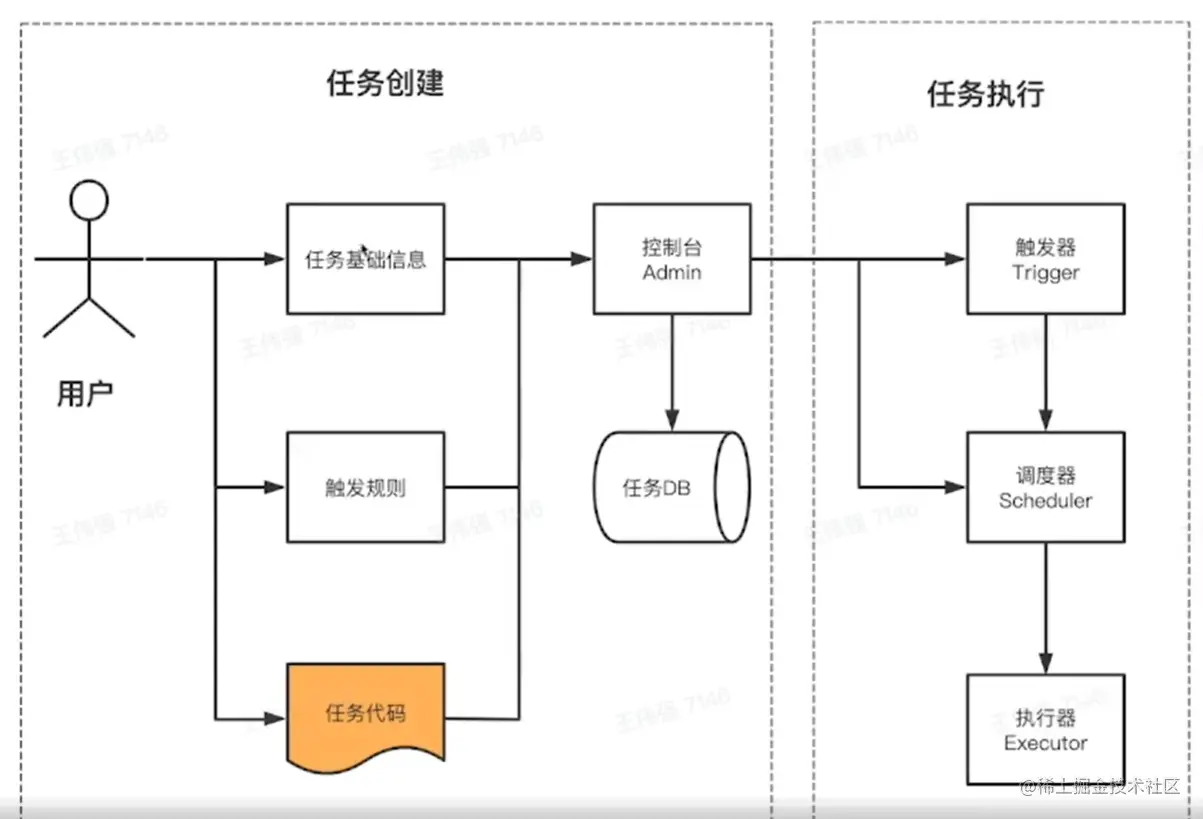

数据流

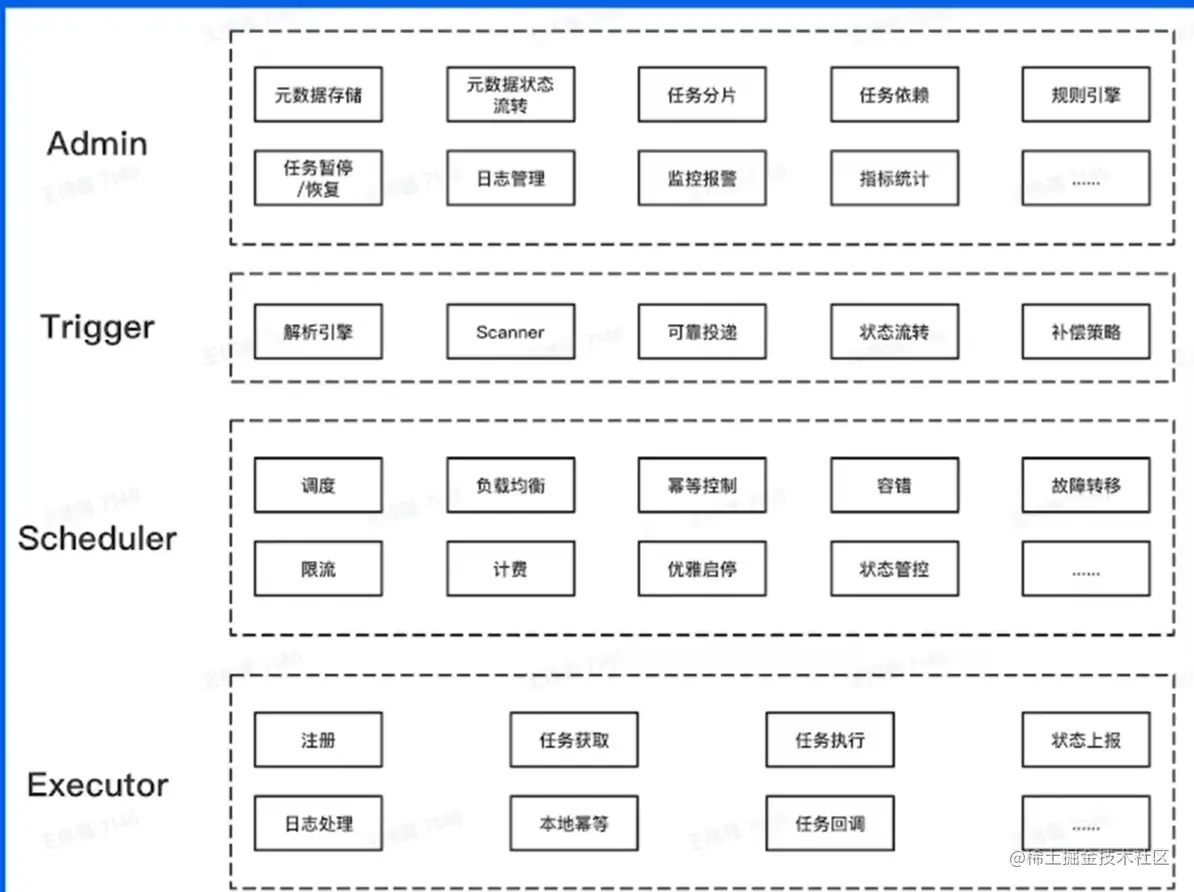

功能架构

任务之间的依赖 任务暂停执行就是干预的一种

Trigger需要触发一些任务的执行，所以需要Scanner扫描任务DB，进行触发，然后用消息队列做一些消息的投递，通过消息通知调度器执行

调度器主要是解决如何调度任务。哪些执行器可用被调度等。

真正工作的是执行器


控制台

基本概念


  • 任务：job,任务元数据
  • 任务实例：JobInstance,任务运行的实例（一个任务可能在不同时间执行多次，所以对应多个实例）
  • 任务结果：JobResult,任务实例运行的结果（任务可能执行失败，可能执行多次，每次对应一个任务结果）
  • 任务历史：JobHistory,用户可用修改任务信息，任务实例对应的任务元数据可用不同，因而用任务历史存储
任务元数据

任务元数据是用户对任务属性进行定义，

  • 基础信息 Who 任务名字，属于什么业务
  • 调度时机 When 任务什么时间调度
  • 执行行为 What 任务执行的行为，任务代码，做的事情
  • 执行方式 How 单机还是广播，还是分片触发
任务实例

是一个确定的Job的一次运行实例

  • Job_id 和任务元数据建立关联
  • 触发时间 任务实例的执行时间
  • 状态&结果 任务实例当前状态和执行的结果
  • 过程信息 比如进行消息追回

触发器

核心职责

image.png 核心职责： 给定一系列的任务，解析他们的触发规则，在规定的时间点触发任务的调度

设计约束：

  • 需支持大量任务
  • 需支持秒级的调度
  • 周期任务需要多次执行
  • 需保证秒级扫描的高性能，避免资源浪费
方案一

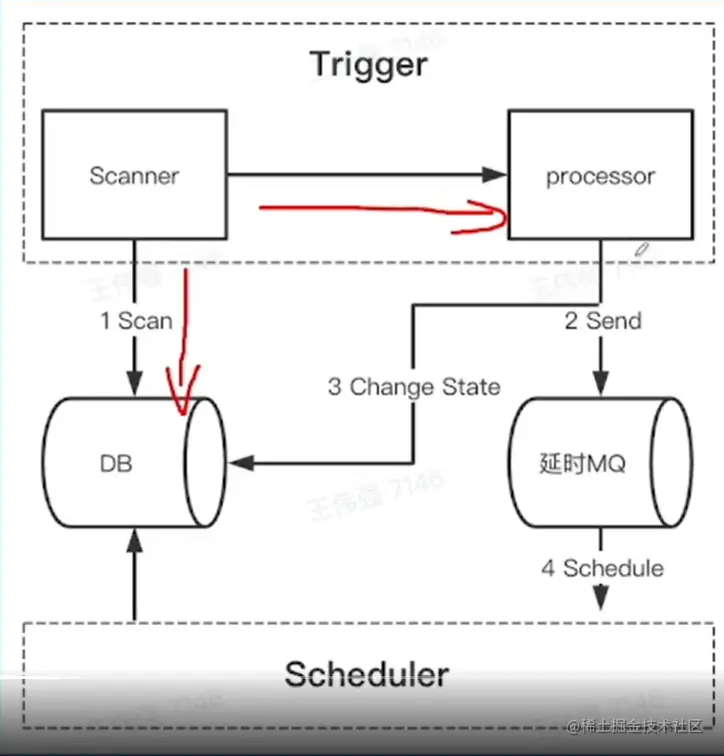

定期扫描+延时消息（腾讯字节方案）

扫描器每10秒扫描一次DB，扫描出最近10分钟将要执行的任务，(扫描出的任务不是立马执行的，就可以用大延时任务的方式)交给Processor,处理后发送延时消息到MQ。

方案2

时间轮（Quartz所用方案）

高效利用线程资源进行批量化调度的一种调度模型。时间轮是一个存储环形队列，底层采用数组实现，数组每个元素存放一个定时任务列表 image.png 目标：遍历任务列表，找出当前时间点需要触发的任务列表

  • 链式存储，每个元素代表一个任务，查询复杂度O(n),修改复杂度O(1) image.png

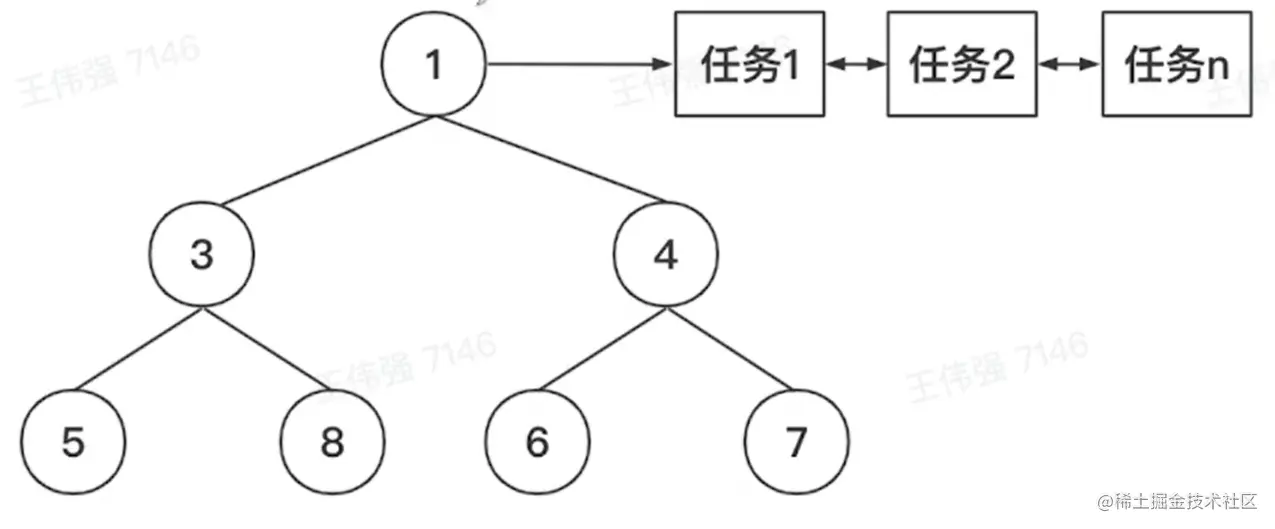

  • 使用最小堆优化，因为我们不需要知道所有任务的执行时间，只需要知道最近的要执行的任务。按照任务的执行时间进行排序，查询复杂度O(1),修改复杂度O(logn).当任务增加时，堆是无限扩展的，所以不符合 image.png
  • 时间轮：查询和修改复杂度都是O(1),按照时间取对应的槽位

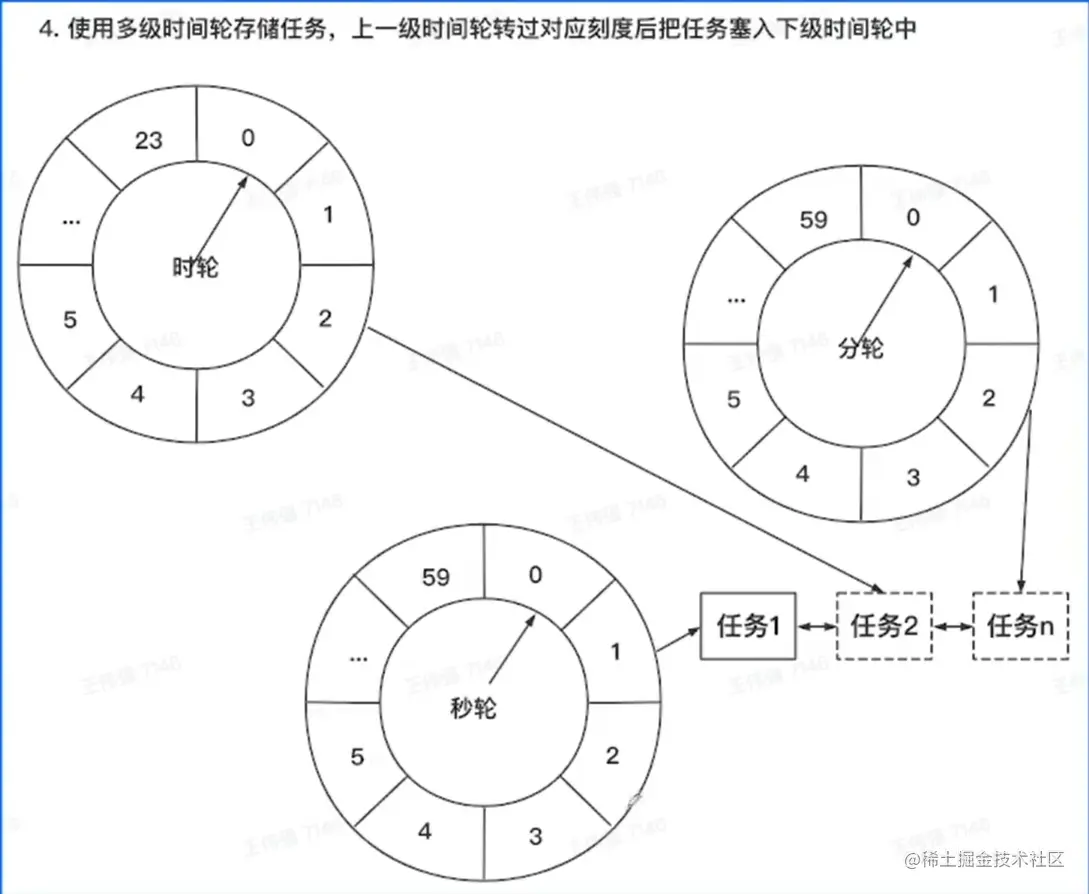

image.png 因为秒轮时间刻度可能不够，所以可用使用多级时间轮


高可用性

核心问题

  • 不同业务之间，任务的调度互相影响怎么办
  • 负责扫描和触发的机器挂了怎么办

解法思路

  • 存储上，不同国别、业务做资源隔离
  • 运行时、不同国别、业务分开执行官
  • 部署时，采用多机房集群化部署，避免单节点故障，通过数据库锁或分布式锁保证任务只被触发一次。

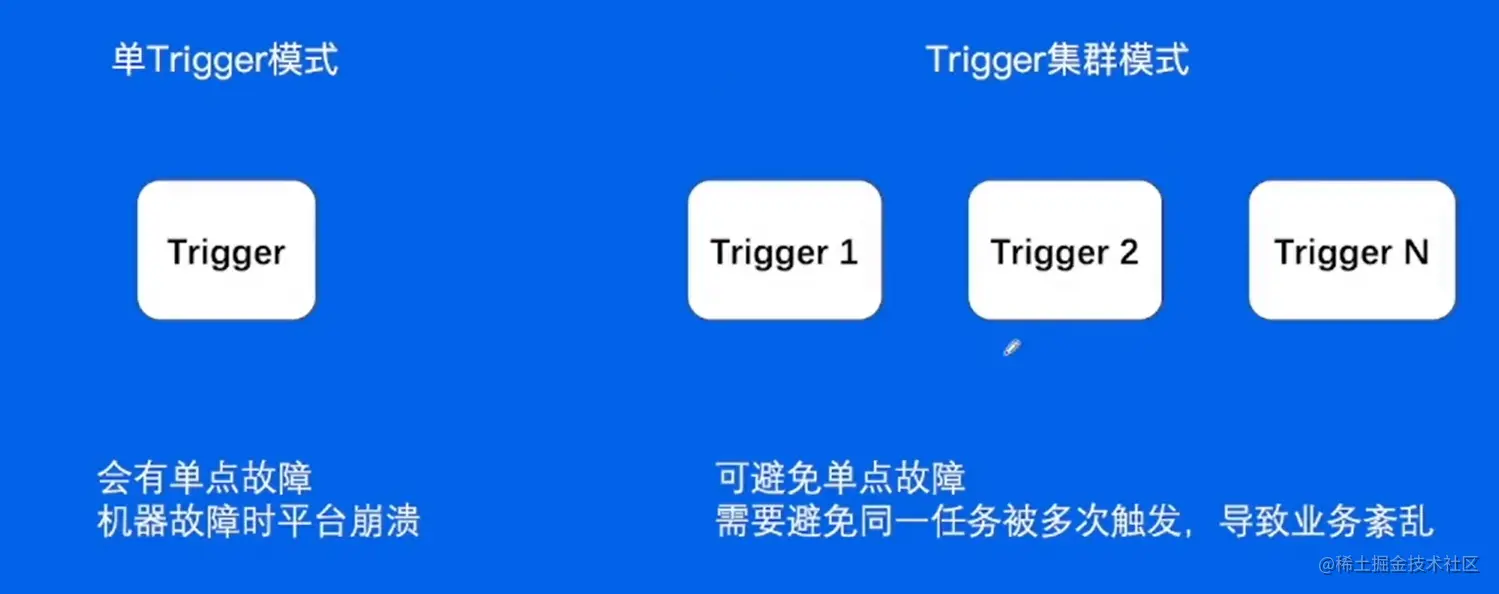

高可用-问题引出

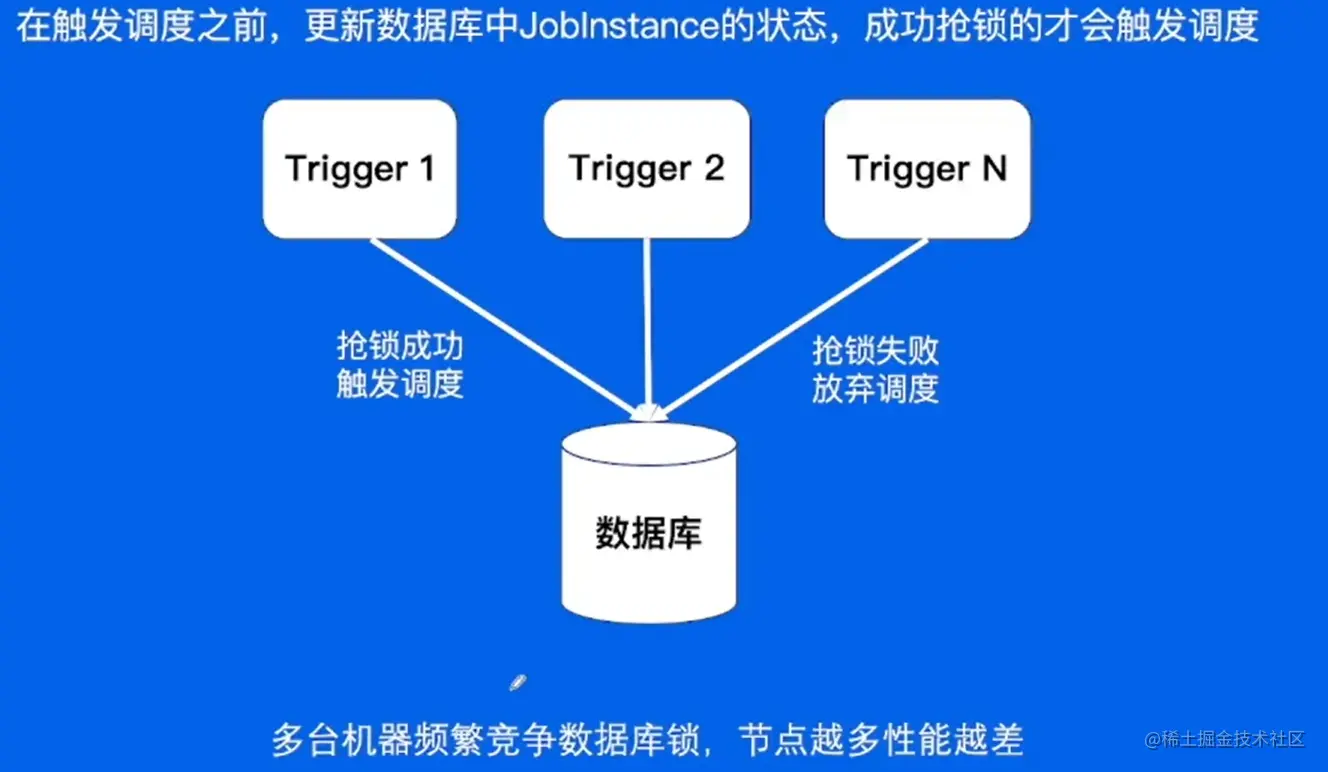

高可用-数据库行锁模式

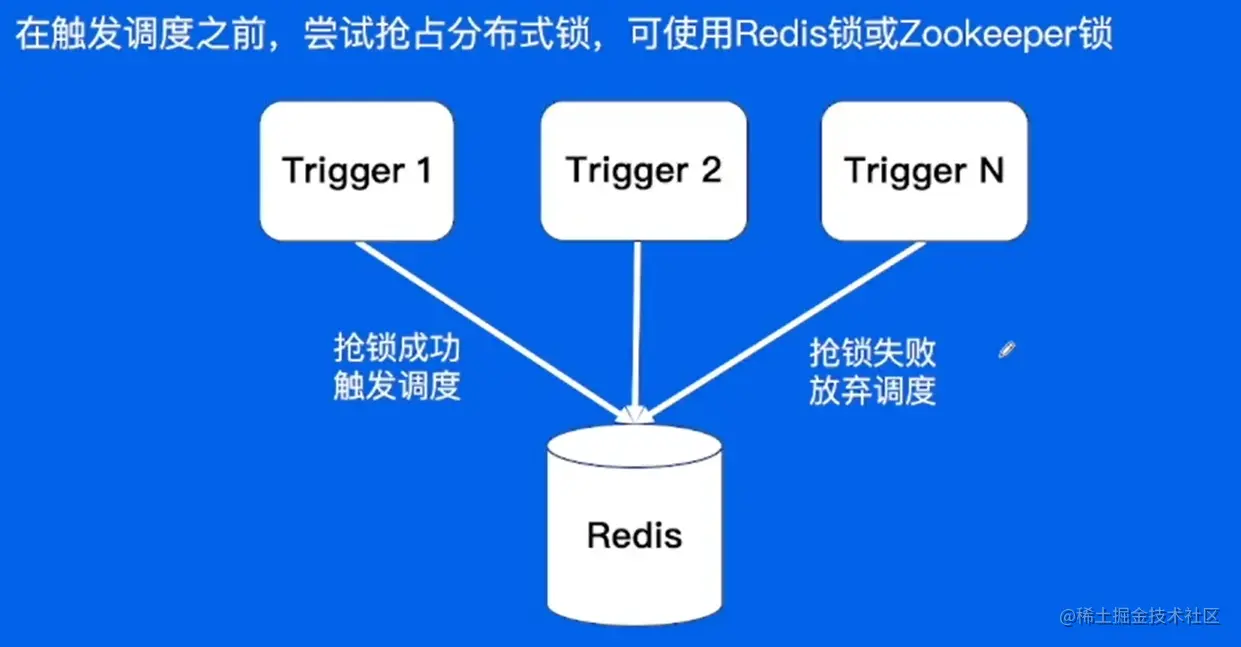

高可用-分布式锁模式

image.png 性能较高，也是多家公司使用的方案

调度器

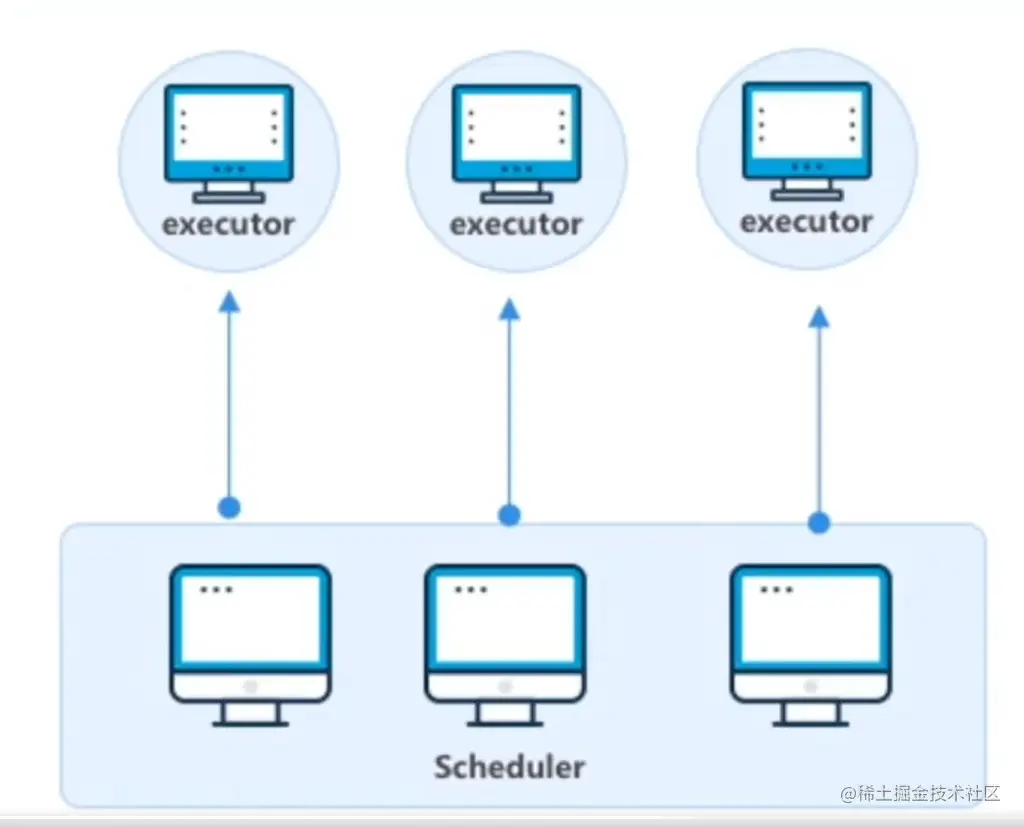

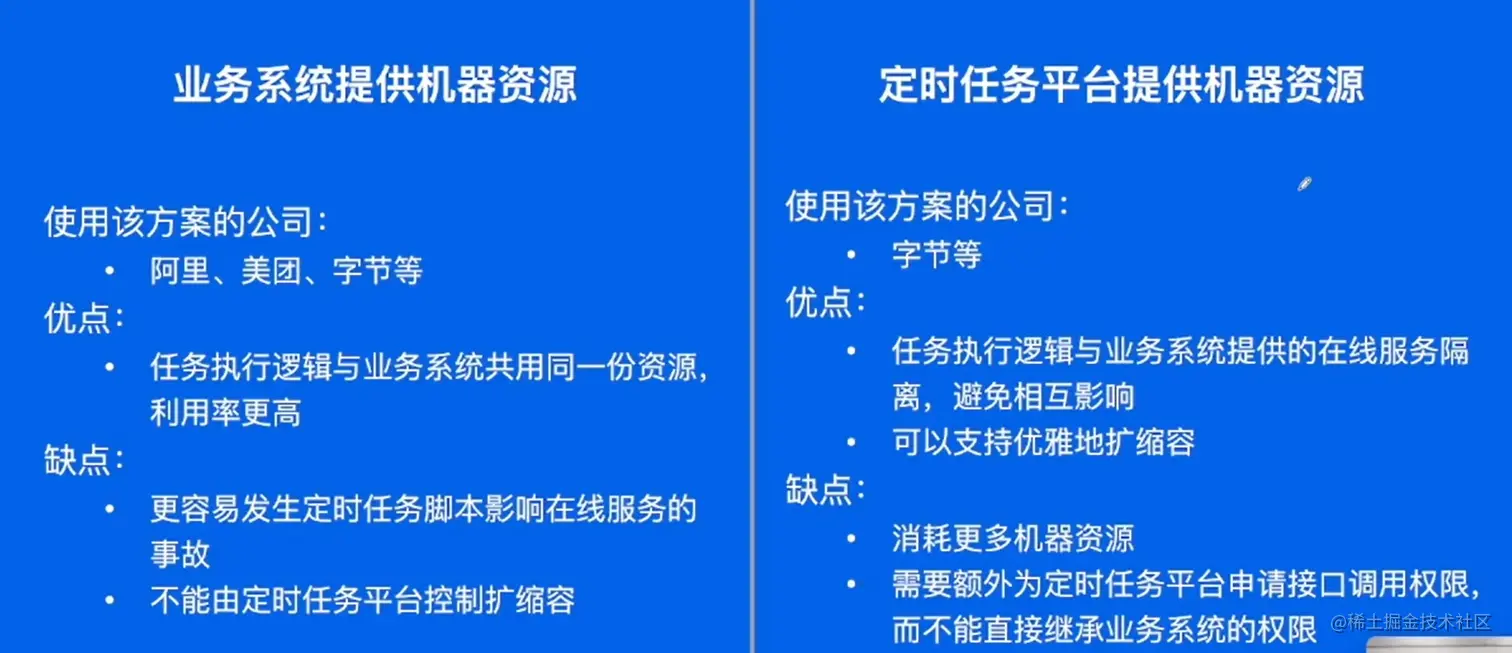

  • 资源来源

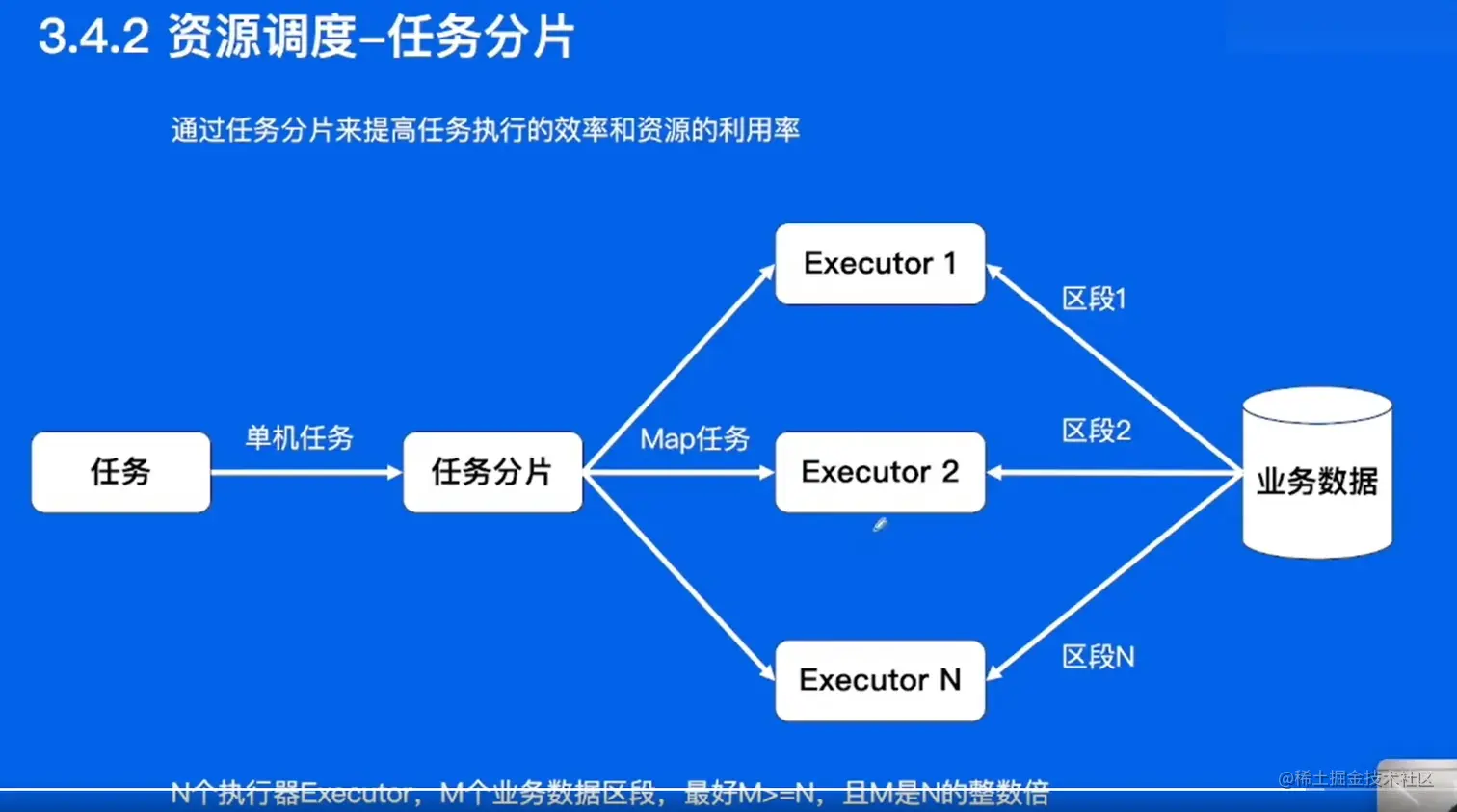

  • 资源调度

节点选择


  • 任务执行

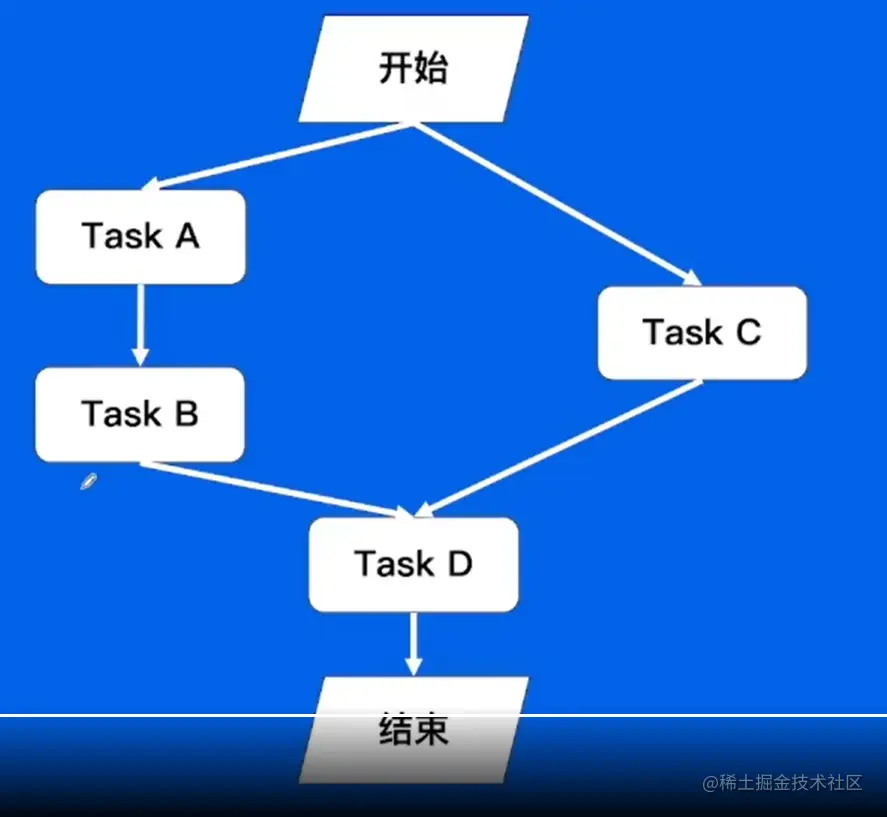

image.png 高级特性-任务编排 使用有向无环图DAG进行可视化任务编排

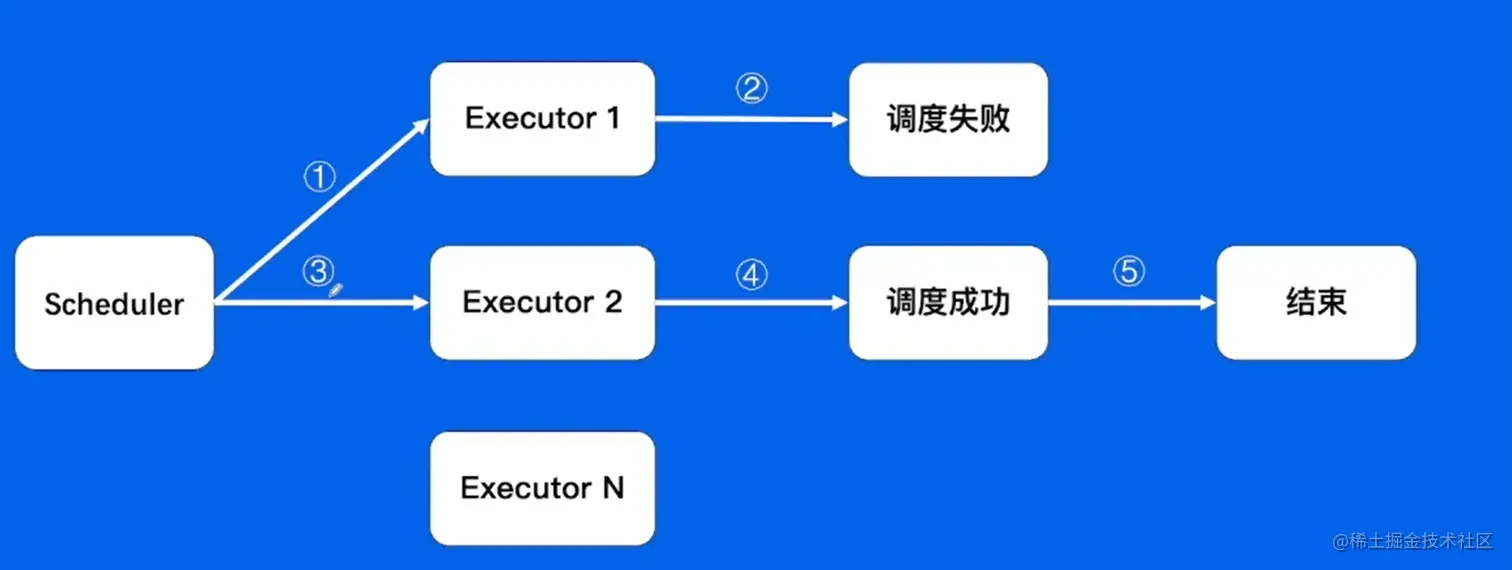

image.png 高级特性-故障转移

确保部分执行单元任务失败时，任务最终成功 image.png

分片任务基于一致性hash策略分发任务，当某个executor异常时，调度器会将任务分发到其他executor上

调度器-高可用

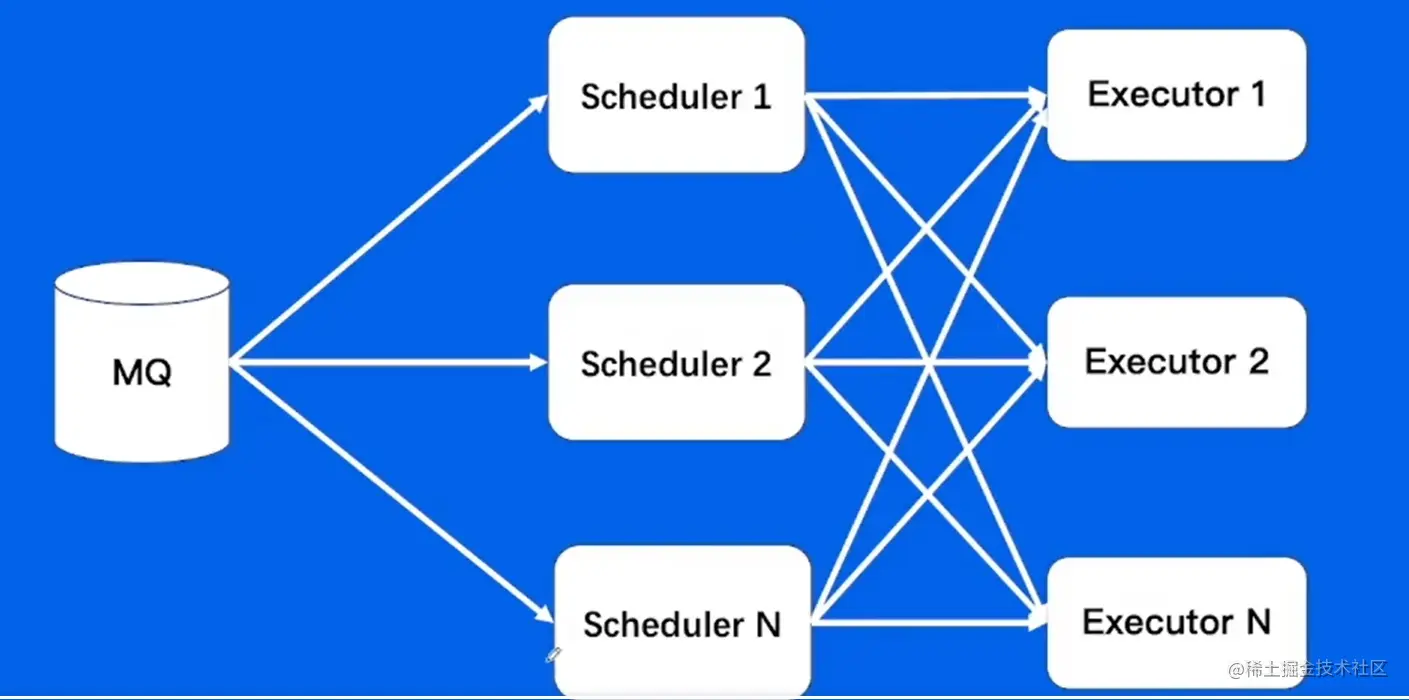

调度器可用集群部署，做到完全的无状态，靠消息队列的重试机制保障任务一定会被调度到


执行器

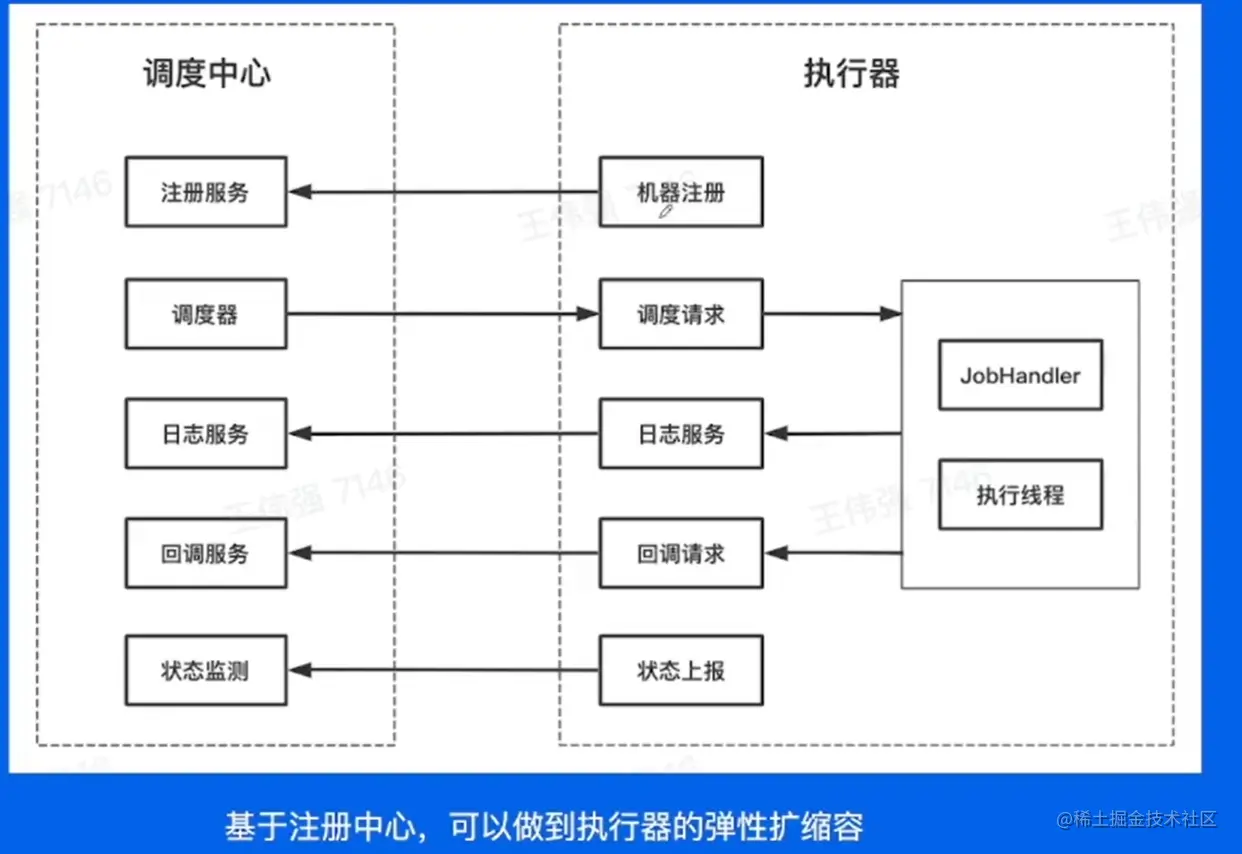

image.png 注册 调度 回调 状态上报类似于心跳检测

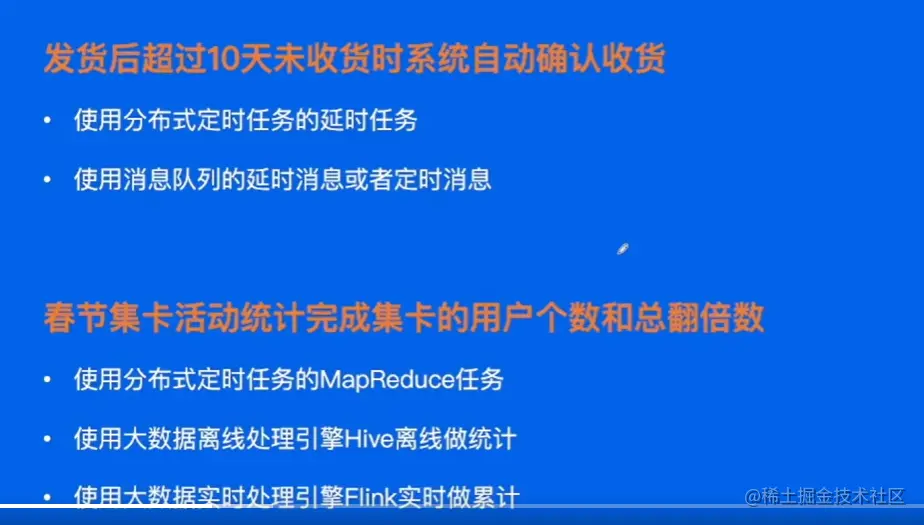

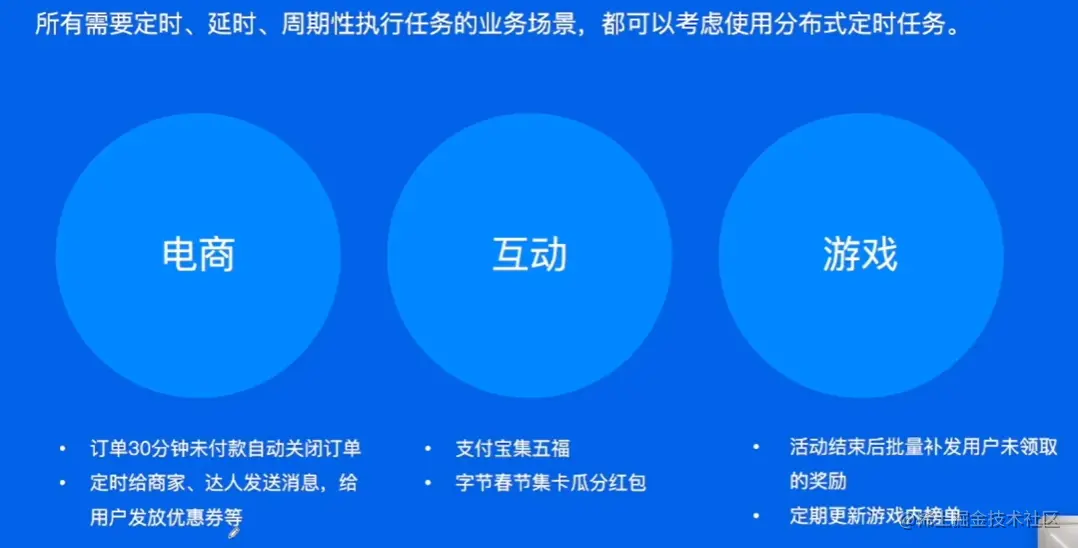

业务应用



消息队列不做存储，所以可控性较低。 image.png
