分布式定时任务｜青训营笔记

这是我参与【第五届青训营】伴学笔记创作活动的第11天。

一、重点知识

• 分布式定时任务宏观认知，深入了解实现原理
• 关联的单机定时任务、大数据处理引擎
• 不同实现方案的优劣
• 实际业务场景中的使用

二、详细知识点

1. 发展历程

1.1 Windows

• 批处理：10分钟后电脑自动关机
  • 文本文档：自动关机.bat
  • 修改内容 shutdown -s -t 600
  • 双击运行批处理文件，10分钟后自动关机
• 任务计划程序：自动打卡
  • 使用计算机管理，抓取包每天自动打卡
  • 电脑自带的定时任务

1.2 Linux命令-CronJob

• 每天2:30定时清理机器日志
  • 30 2 * * * [command to be executed]
  • 30 2 * * * clean_log.sh
  • 缺点：只能控制一台机器

1.3 单机定时任务-Timer、Ticker

• Java可以使用Timer
• Go可以使用Ticker
• 但是只能控制单机

1.4 单机定时任务 ScheduledExecutorService

• 只能单机使用

1.5 任务调度 Quartz

• 任务+触发器->调度器->调度

1.6 分布式定时任务

• 使用大量机器并行处理任务
• 如何协调机器？
• 特点
  • 平台化管理
  • 分布式部署
  • 支持海量数据
• 定义
  • 定时任务：系统为了自动完成特定任务，实时、延时、周期性完成任务调度的过程
  • 分布式定时任务：把分散的可靠性差的定时任务纳入统一的平台，实现集群管理调度、分布式部署的定时任务管理方式
  • 按触发时机分类
    • 定时任务：特定时间触发
    • 延时任务：延迟一段时间触发
    • 周期任务：固定周期时间或频率周期调度出发
• 特点
  • 自动化：全自动完成定时任务的调度和执行
  • 平台化：基于平台化的思维，管控一系列的分布式定时任务
  • 分布式：在分布式系统环境下运行任务调度，突破单机定时任务性能瓶颈
  • 伸缩性：采用集群方式部署，可随时按需扩缩容
  • 高可用：单点故障不影响最终任务结果，可以做到故障转移
• 执行方式
  • 单机任务：随机触发一台机器执行任务，适用于计算量小并发度低的任务
  • 广播任务：广播到所有机器上执行同一个任务，比如所有机器一起清理日志
  • Map任务：一个任务可以分出多个子任务，每个子任务负责一部分计算，适用于计算量大单机无法满足要求的任务
  • MapReduce任务：在Map的基础上可以对所有子任务结果做汇总计算，适用于计算量大并且需要对子任务结果做汇总的任务

1.7 其他知识点

• 分布式vs单机
  • 都能实现自动化的定时延时周期任务调度
  • 分布式可以支撑更大的业务体量
  • 分布式的性能、伸缩性、稳定性更高
• 分布式vs大数据
  • 都能对海量数据处理
  • 性能、伸缩性、稳定性都很高
  • 但定时不是大数据处理引擎要解决的问题
  • 大数据处理引擎致力于将原数据处理成结果数据，分布式定时任务还可以调用HTTP和RPC服务

2. 实现原理

2.1 核心架构

• 分布式定时任务核心要解决触发、调度、执行三个关键问题
  • 触发器Triggr：解析任务，生成触发事件
  • 调度器Scheduler：分配任务，管理任务生命周期
  • 执行器Executor：获取执行任务单元，执行任务逻辑
  • 控制台Admin：任务管理、任务干预

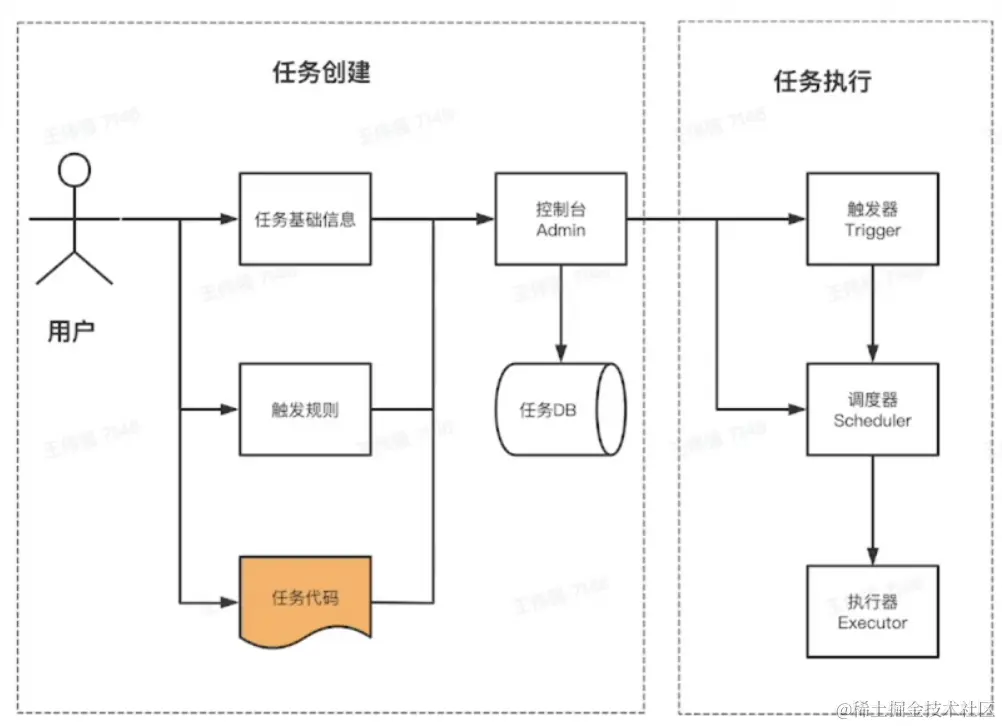

2.2 数据流

• 任务基础信息：用户填写
• 用户设置触发规则：周期性
• 任务代码
• 提交到Admin控制台，控制台连接并存储到任务DB
• 进入执行阶段，Admin调度触发器、调度器、执行器
• 触发器触发任务
• 调度器对业务进行调度
• 执行器执行

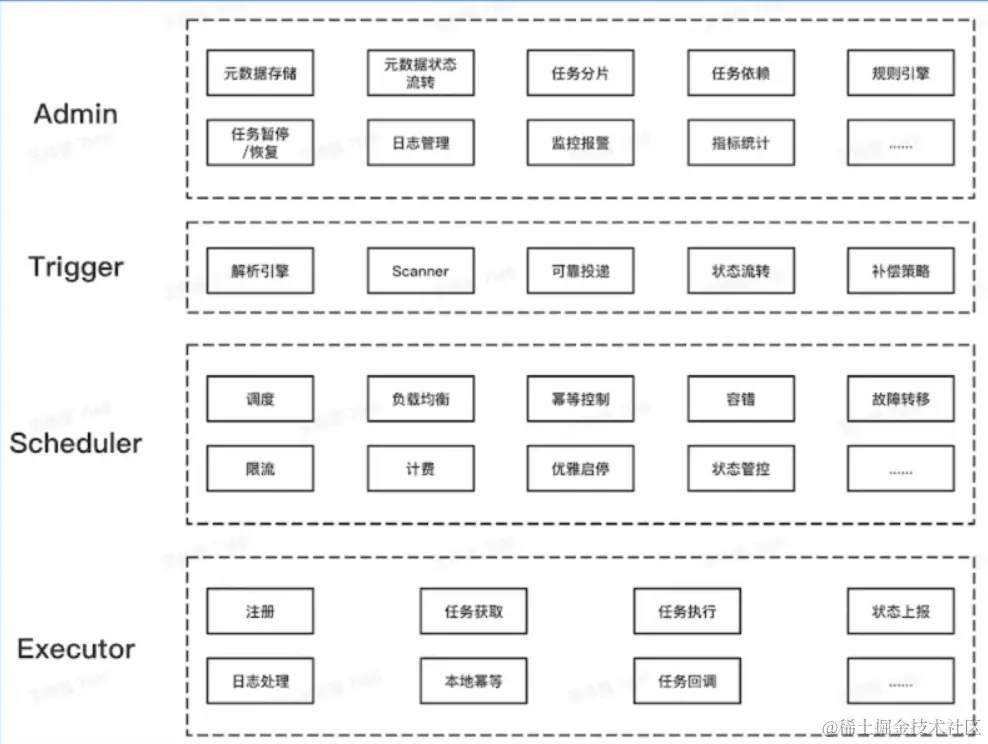

2.3 功能架构

2.4 基本概念

• 任务元数据：用户对人物属性的定义
  • 基础信息
  • 调度时机：什么时候触发
  • 执行行为：做什么
  • 执行方式：单机/分布式/Map
• 任务实例：一个确定的Job的一次运行实例
  • Job_id
  • 触发时间
  • 状态&结果
  • 过程信息：消息队列需要记录id

2.5 触发器

• 核心职责：给定一系列任务，解析触发规则，在规定的时间点触发任务调度
• 设计约束
  • 需支持大量任务
  • 需支持秒级调度
  • 周期任务需要多次执行
  • 需保证秒级扫描的高性能，避免资源浪费
• 方案
  • 定时扫描+延时消息
  • 时间轮Quartz：存储环形队列，底层采用述祖实现，数组中每个元素可以存放一个任务列表；遍历任务列表，从里面找出当前时间点需要触发的任务列表；（链表、最小堆）
• 高可用
  • 不同业务之间调度影响？
  • 负责扫描和触发机器down怎么办
  • 解法：
    • 存储上：不同国别、业务做资源隔离
    • 运行时：不同国别、业务分开执行
    • 部署时：采用多机房集群化部署
  • Trigger
    • 单Trigger模式：单点故障会崩溃
    • 集群模式：避免单点故障，但需要避免一任务被多次触发导致业务紊乱
    • 数据库行锁模式：触发调度之前更新数据库中JobInstance状态，成功抢锁才能触发调度
      • 多台机器频繁抢锁，节点越多性能越差
    • 分布式锁模式：尝试抢占分布式锁，可以使用Redis或zookeeper锁
      • 性能较高

2.6 调度器

• 问题：资源来源、资源调度、任务执行
• 资源来源
  • 业务系统提供机器来源
    • 优点：任务执行逻辑与业务系统同一份资源，利用率更高
    • 缺点：更容易发生定时任务脚本影响在线服务事故；不能由定时平台控制扩缩容
  • 定时任务平台提供机器资源
    • 优点：任务执行逻辑与业务系统在线服务隔离，避免相互影响；可以优雅扩缩容
    • 缺点：消耗更多机器资源；需要额外为定时任务平台申请接口调用权限，不能直接继承业务系统权限
• 节点选择
  • 随机节点执行：选择集群中一个可用的节点执行调度
  • 广播执行：在集群中所有执行节点分发调度任务并执行
  • 分片执行：按照用户自定义分片逻辑分片执行
• 任务分片：提高任务执行效率和任务利用率（类似Map）
• 任务编排：使用DAG进行可视化任务编排
• 故障转移：确保部分执行单元任务失败时任务最终成功
  • 分片任务基于一致性hash分发任务，当某executor异常时调度器会把任务发到其他executor上
• 高可用：可以集群部署，做到完全无状态，靠消息队列重试机制保证一定会调度

2.7 执行器

• 基于注册中心，可以做到执行器的弹性扩缩容
• 调度、回调上报
• 状态上报：心跳

三、实践例——业务应用

• 电商
  • 订单30分钟未支付自动关闭
  • 定时给商家、达人发送消息
  • 发送优惠券
• 互动
  • 支付宝集五福
  • 字节集卡
• 游戏
  • 活动结束后补发奖励
  • 更新游戏内榜单
• 业务场景
  • 系统自动确认收货
    • 分布式定时任务：延时任务
    • 消息队列延时消息、定时消息
  • 春节集卡活动
    • 使用分布式定时任务MapReduce
    • 大数据离线处理Hive
    • 大数据在线实时处理Flink

四、总结

本节课主要介绍了分布式定时任务的相关内容。分布式定时任务与之前大数据课程上介绍的大数据处理很相似，其主要区别在于“定时”，即需要有时间点的定义。时间轮是本节课的一个难点，需要结合具体代码进行进一步的学习。分片调度、故障转移等也是分布式定时任务的关键。
