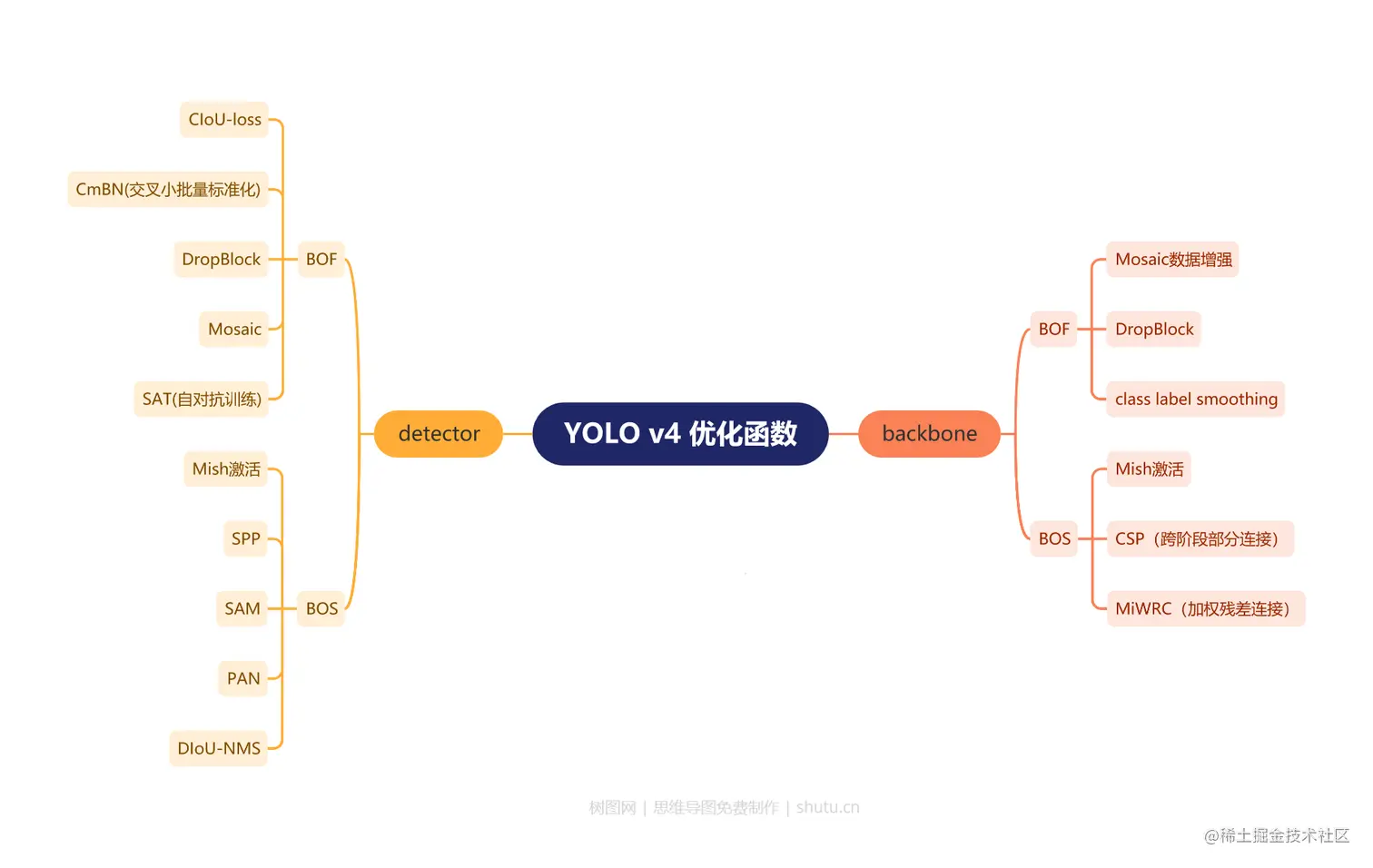

YOLOv4的两个bags的优化函数：在训练期间使用的“Bag of Freebies (BoF)”和在推理期间使用的“Bag of Specials (BoS)”

YOLOv4 优化函数.png

今天我们捡着一些经典的trick为大家讲解YOLOv4.

1.YOLOv4网络结构

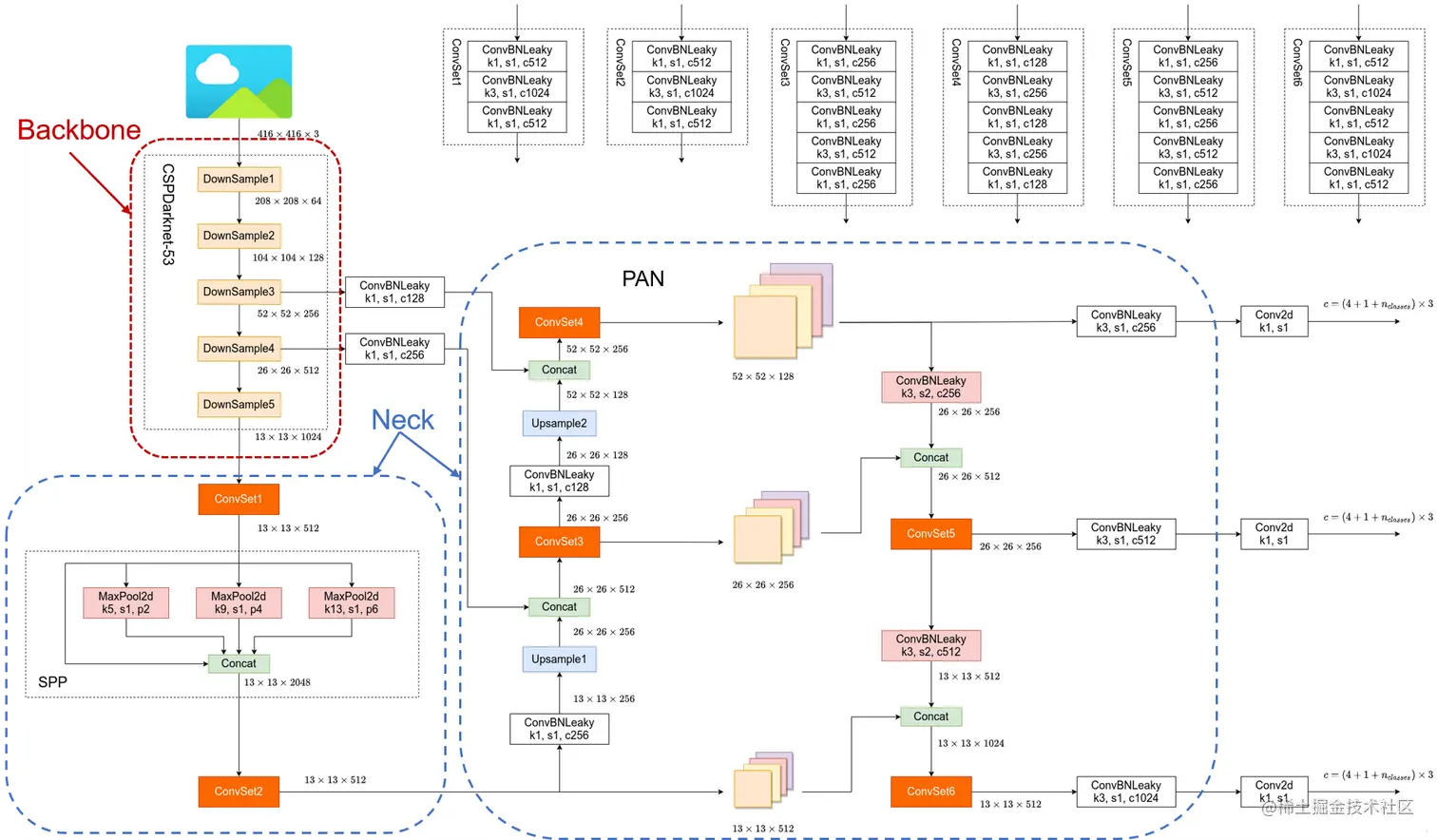

图1-1 YOLOv4网络结构

1.1 backbone：CSP结构

  • 增强CNN的学习能力
  • 移除计算瓶颈
  • 减少存储使用


图1-2 图1-1中DownSample结构

CSP结构正如YOLOv4中的DownSample结构，对输入的feature map先进行两次1×1卷积生成Part1和Part2，再将Part1输入n个ResBlock结构，最后将提取到的特征图与Part2在通道上拼接在一起，每经过DSPBlock结构，通道数会增加一倍。

1.2 Neck：SPP结构，PAN结构

1.2.1 SPP结构

SPP就是通过池化核为5×5，9×9，13×13，用padding填充的最大池化，最终仍然变成16×16大小，再concatenate起来。


图 1-3 SPP结构

SPPnet特点：

1.通过SPP获取不同感受野大小的三个特征图并拼接在一起，使经过SPP获取得到的特征图具有不同的感受野，特征图包含的信息更全面。

2.不管输入尺寸怎样，SPP最终可以产生固定大小的输出。

1.2.2 PAN结构

如图1-1中，YOLOv4中的PAN(Path Aggregation Network)结构从顶到底，将深层和浅层特征进行拼接，再将三种融合特征层从底到顶，将浅层融合特征层和深层融合特征层进行拼接（concatenate）。

add：直接将两个特征图对应像素相加，是resnet的融合方法，这种残差相加可以有效地减小因网络层数加深而导致的CNN网络退化问题。但是add改变特征图像素值，并没有完全保留原本特征图信息，丢失了更多的细节信息。

concat：将两个特征图在通道数方向叠加在一起，原特征图信息完全保留下来。


图1-4 YOLOv4中PAN结构是concatenate

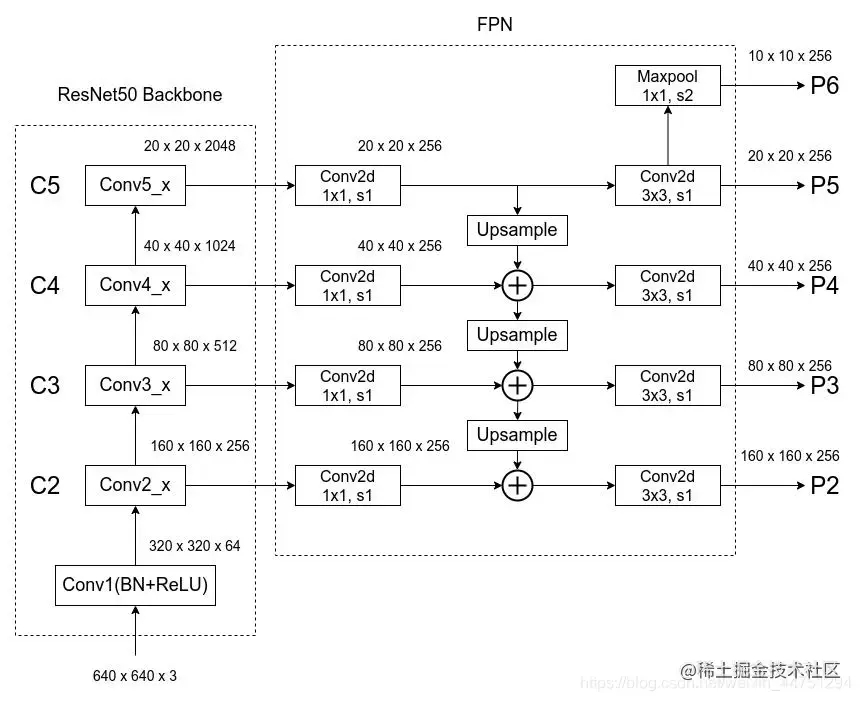

图1-5 与FPN结构的对比

1.3 Head：YOLOv3

YOLOv4的检测头与YOLOv3一致。

2.YOLOv4 的其他小tricks

2.1 Mosaic数据增强

从数据集中随机选取4张图片，进行随机裁剪，缩放，色域变换等等，最后将四张图拼接在一起。

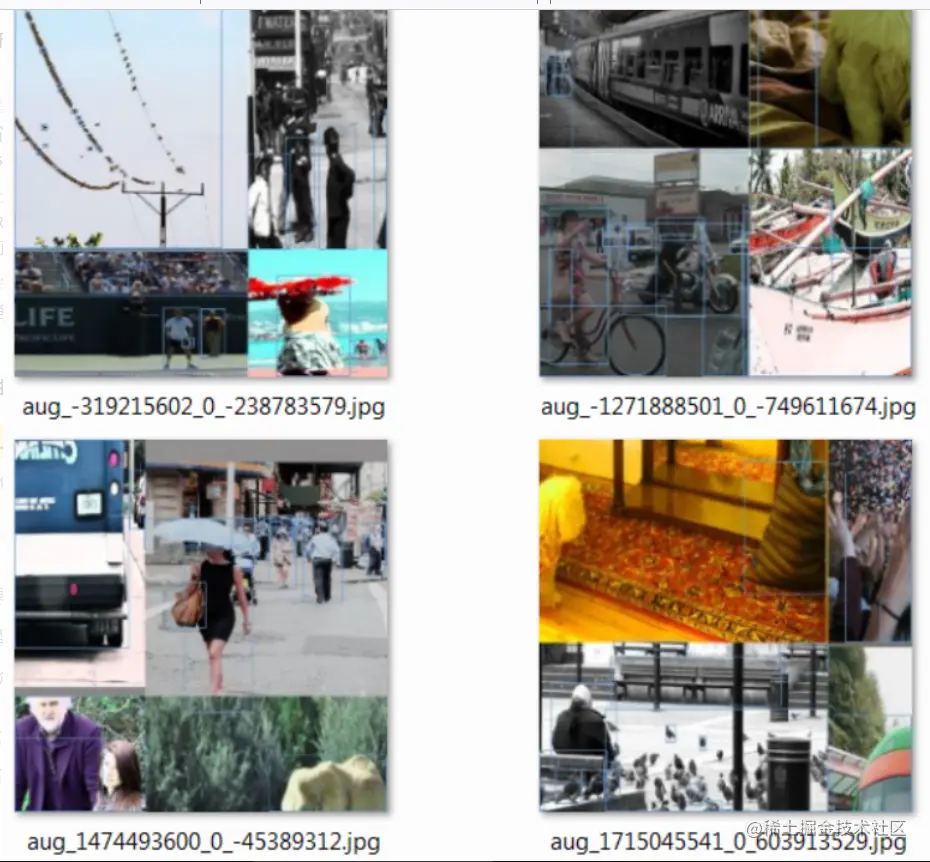

图2-1 Mosaic数据增强

Mosaic数据增强的优点：

  • 丰富了检测物体的背景和小目标，提升了小目标的检测性能。
  • 在计算Batch Normalization的时候一次会计算四张图片的数据，使得mini-batch大小不需要很大，一个GPU就可以达到比较好的效果。

2.2 Mish激活函数

Mish是光滑的非单调激活函数，可定义为: f(x)=x∗tanh(ς(x))f(x) = x*tanh(ς(x))

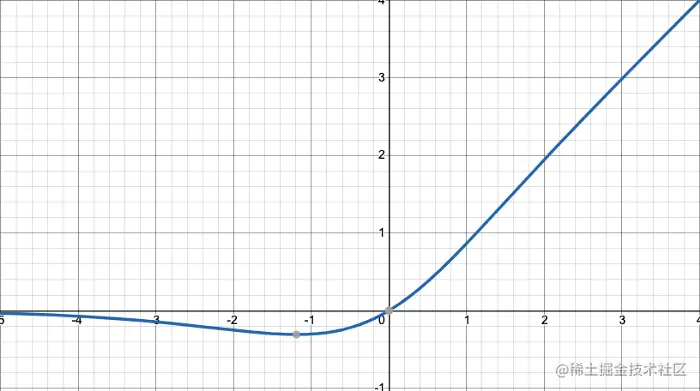

图2-2 Mish激活函数

2.3 Eliminate grid sesitivity

这一步通常是前12800次迭代进行Anchor到预测框的位置修正，后面的迭代不再修正，只进行预测框的confidence、类别、位置。（参考YOLOv2的损失函数）

在YOLOv2的Direct lacation predict中我们之前讨论过，对Anchor修正到预测框的函数进行了改进，用σ\sigma函数进行约束Anchor中心点(x,y)(x,y)的位置。

在YOLOv4中，作者认为如果目标的中心点位于grid的边角上，那么由于σ\sigma函数在(0,1)之间的，就不能取到0，1这两个数值，从而也无法来预测中心点的边角位置。

YOLOv4对这个函数进行了改进：

bx=(σ(tx)⋅scalexy−scalexy−12)+cxb_x=(σ(t_x)⋅scale_{xy}−\frac{scale_{xy}−1}{2})+c_x

by=(σ(ty)⋅scalexy−scalexy−12)+cxb_y=(σ(t_y)⋅scale_{xy}−\frac{scale_{xy}−1}{2})+c_x

比较新的实现方法包括YOLOv5都将scalexyscale_{xy}设置2

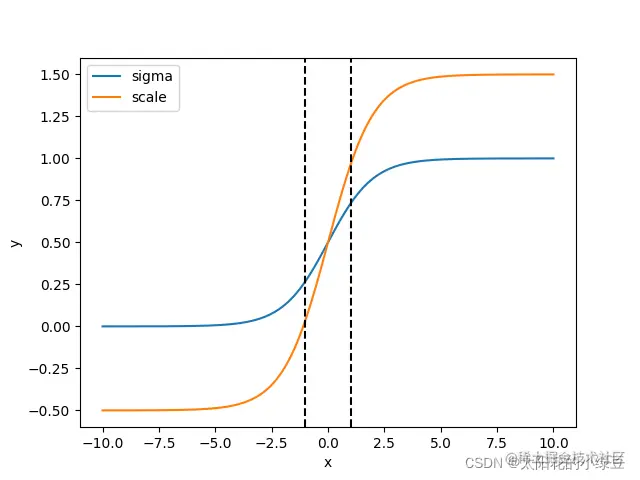

图 2-3 scale的y值可知范围约束在(-0.5,1.5)，sigma的y值可知范围约束在(0,1)

2.4 CIoU LOSS

我们之前对于定位(x,y,w,h)(x,y,w,h)损失，参考YOLOv2中l2l2 lossloss。

YOLOv4用CIOUCIOU lossloss代替了l2l2 loss。

  • IOUIOU lossloss=−lnIOU-lnIOU

  • GIOU=IOU−Ac−uAcGIOU=IOU-\frac{A^c-u}{A^c}

    AcA^c指预测框与GT的最小闭包区域。

    uu指预测框与GT的并集。

    LGIOU=1−GIOUL_{GIOU}=1-GIOU

  • DIOU=IOU−d2c2DIOU=IOU-\frac{d^2}{c^2}

    dd指GT与预测框之间中心点的距离。

    cc指预测框与GT的最小闭包区域左上角到右下角的距离。

    LDIOUL_{DIOU}=1−DIOU1-DIOU

  • CIOU=IOU−(d2c2+av)CIOU=IOU-(\frac{d^2}{c^2}+av)

    LCIOU=1−CIOUL_{CIOU}=1-CIOU

    v=f(w,h)v=f(w,h)

    a=f(v)a=f(v)

2.5 DIoU NMS

Head输出三个预测层的预测框，再经过NMS筛选。

DIoU NMS的处理步骤：

1.遍历图片中识别出目标的框。

2.按照每种类别对框单独分析：将A类别的框按照分数从大到小排序。

3.设A类最大概率的框为target，依此比较A类其他框与target的DIoU，如果计算结果>DIoU阈值，则框概率归0（被剔除）。直到扫描结束。

4.接着设次大概率的框为target，与3步骤一样（除了不去与3中的target计算DIoU）。

5.假如最终留下了2个框，那么对于计算机来说，这张图片可能出现了2个A物体。

6.接下来我们还要对剩下的79种类别进行上述操作。

7.最后，需要进行纵向跨类比较，因为该物体在A类和B类中可能都是较大的概率。

2.6 DropBlock

DropBlock和DropOut的作用是一样的，都是网络进行正则化，防止过拟合的手段。个人理解就是通过删掉参数来掩盖相应特征，从而防止过拟合。

DropOut：设定某层dropout比率，随机丢弃神经元（参数矩阵上的像素点）。

DropBlock：DropOut用在全连接层上，在卷积层上应用的意义不大，因为每个feature map的位置都有一个感受野范围，仅仅对单个像素位置进行DropOut不能降低feature map学习特征的范围，网络仍然可以通过该位置的相邻元素去学习语义信息。

因此引入DropBlock，对feature map某一连续块进行丢弃。

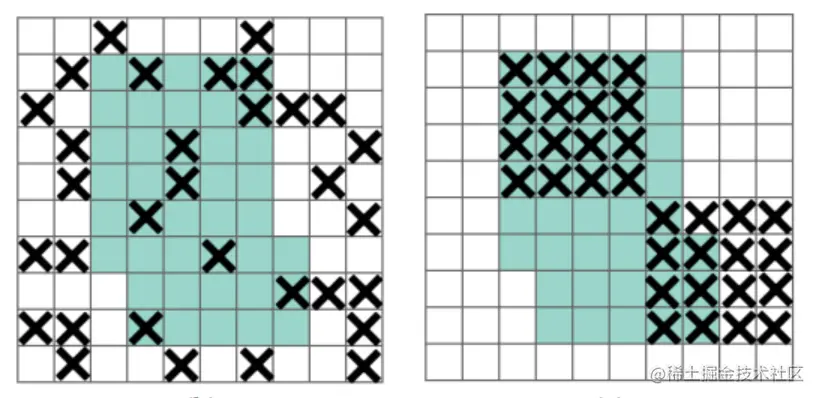

左图为DropOut，右图为DropBlock
