全面发起进攻Jenkins，势如破竹！

Goal_Young
301 阅读7分钟

开启掘金成长之旅！这是我参与「掘金日新计划 · 2 月更文挑战」的第 7 天，点击查看活动详情

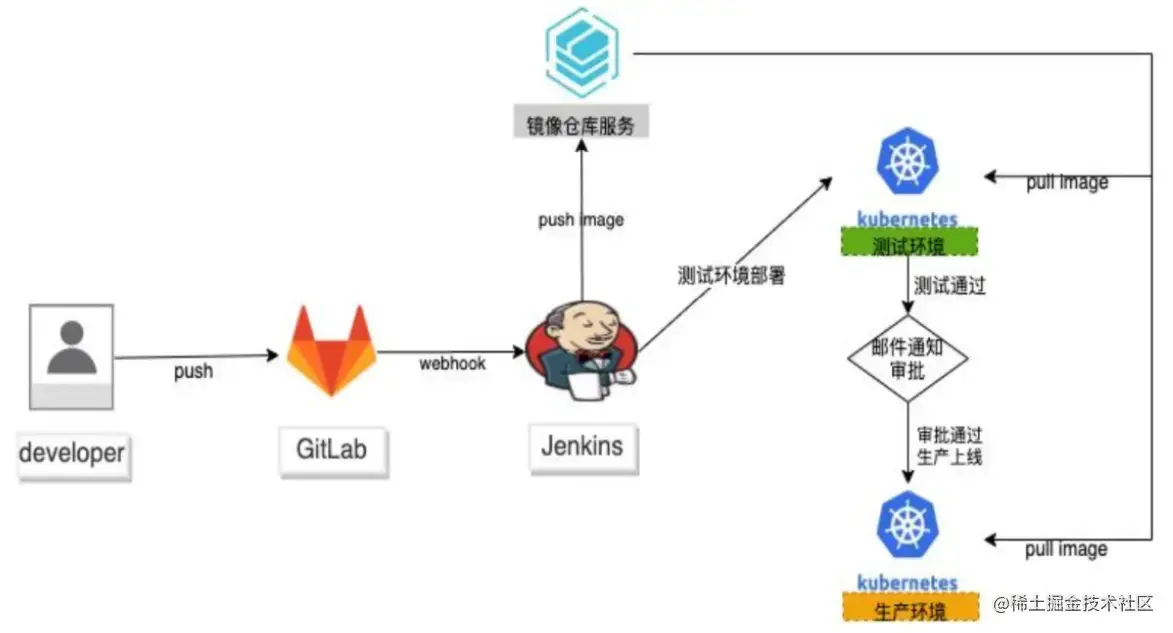

架构图


大家好，我是Java步兵营的二排长，之前我们已经看过这个架构图了，那么本篇我们通过VMware这个软件来模拟上图的整个架构环境，我们需要创建出三台虚拟机（操作系统我用的Centos7）分别作为以下用途：

注意：用自己笔记本电脑虚拟三台服务器对内存还是消耗很大的，建议各位小伙伴电脑内存最好>=16g，每台服务器分配以下内存我觉得是比较合适，不至于卡的动不了....

  • Gitlab服务器（IP：192.168.188.21）：建议分配6g内存
  • Jenkins服务器（IP：192.168.188.22）：建议分配2g内存
  • Runtime服务器（IP：192.168.188.23）：建议分配2g内存

如果不会使用VMware创建虚拟机的同学可以参照我之前写的文章。

服务器配置

一、配置Gitlab服务器：

注意：Gitlab服务器所在的虚拟机的内存分配一定要分配6G以上，这个软件比较吃内存，免得安装到最后启动不起来就尴尬了！

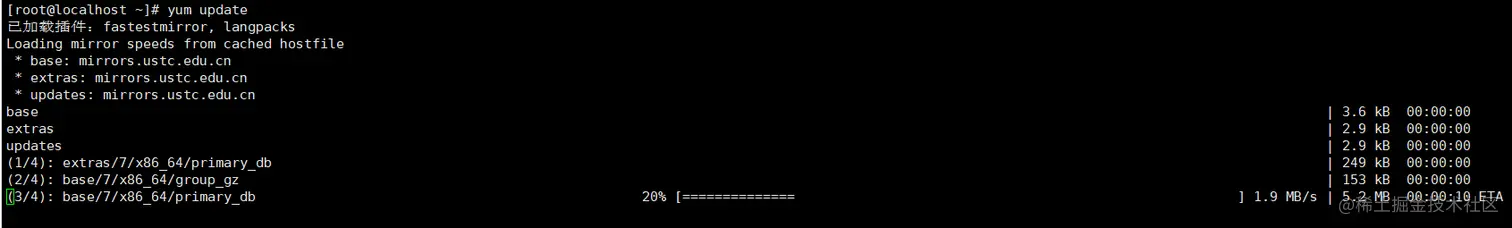

1、更新yum源

这一步需要耗费点时间，请耐心等待

yum update

2、安装依赖

yum install -y yum-utils device-mapper-persisten-data lvm2

3、添加镜像

//国外镜像
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
//阿里镜像
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

4、查看源中可用版本

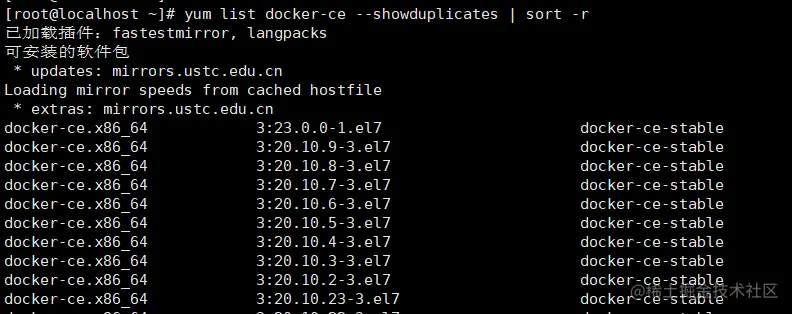

yum list docker-ce --showduplicates | sort -r

5、安装指定版本的docker

这里可以选择自己想要安装的，我一般安装次新的。

yum install docker-ce-20.10.9-3.el7

6、配置开机启动项

systemctl start docker
systemctl enable docker
docker version

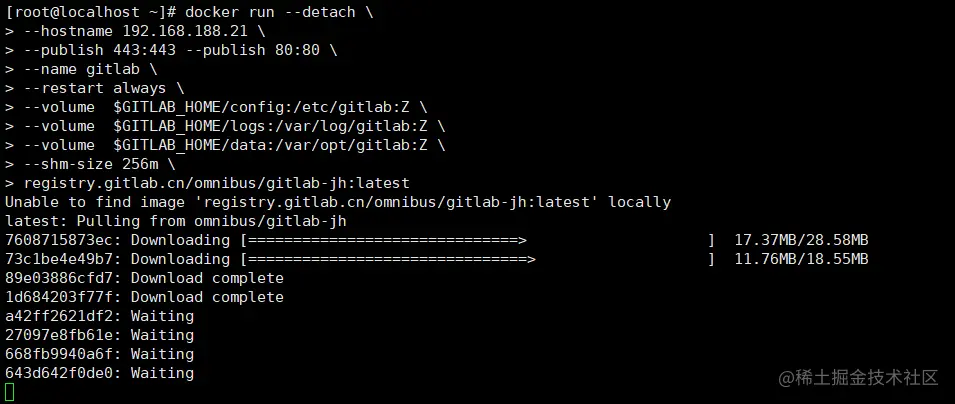

7、使用Docker安装Gitlab

这里的hostname要注意记得填写自己的虚拟机的IP地址哦！

docker run --detach \
--hostname 192.168.188.21 \
--publish 443:443 --publish 80:80 \
--name gitlab \
--restart always \
--volume $GITLAB_HOME/config:/etc/gitlab:Z \
--volume $GITLAB_HOME/logs:/var/log/gitlab:Z \
--volume $GITLAB_HOME/data:/var/opt/gitlab:Z \
--shm-size 256m \
registry.gitlab.cn/omnibus/gitlab-jh:latest

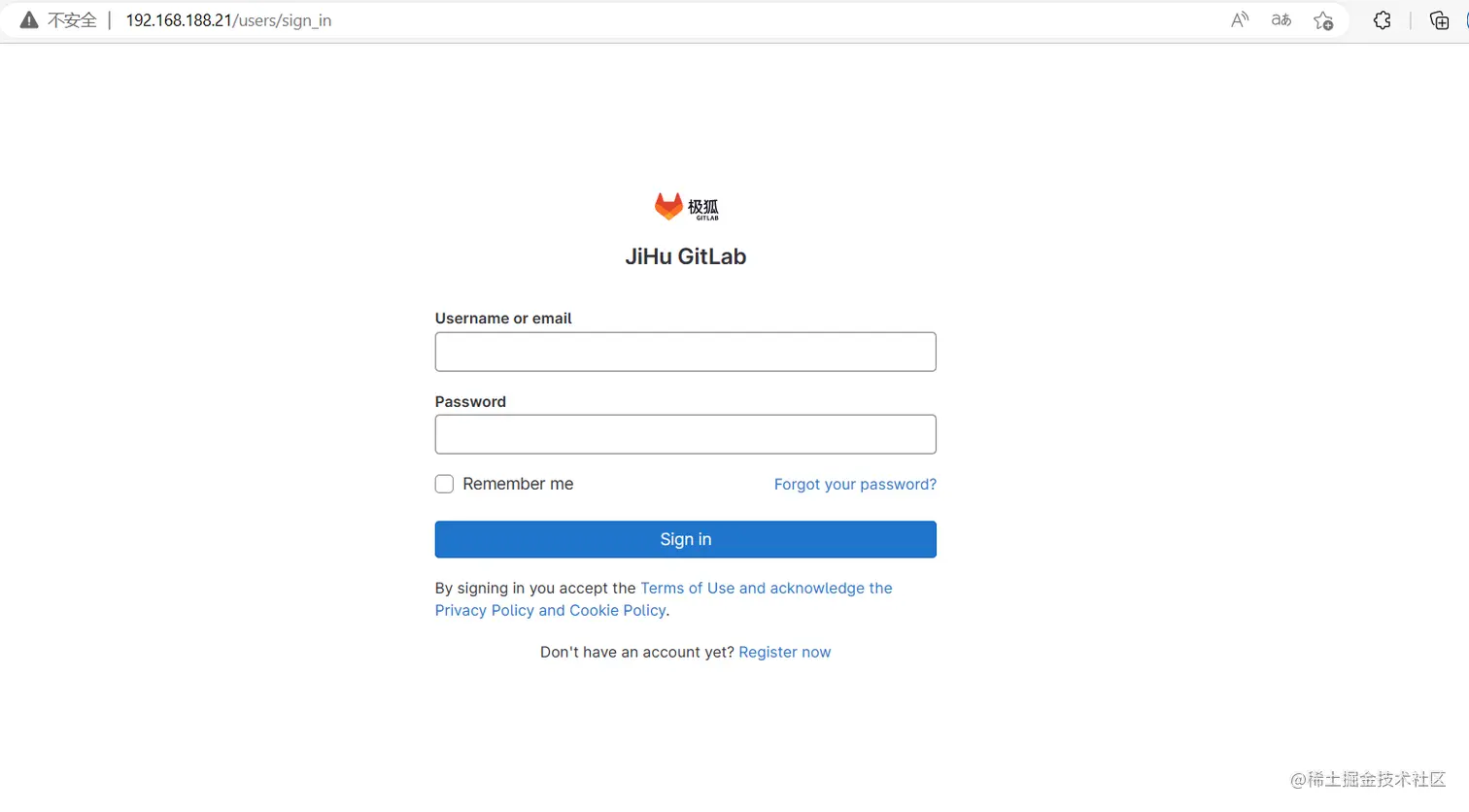

等待漫长的启动时间后访问浏览器输入地址：http://192.168.188.21/ 然后按回车进入登录界面


8、查找初始密码

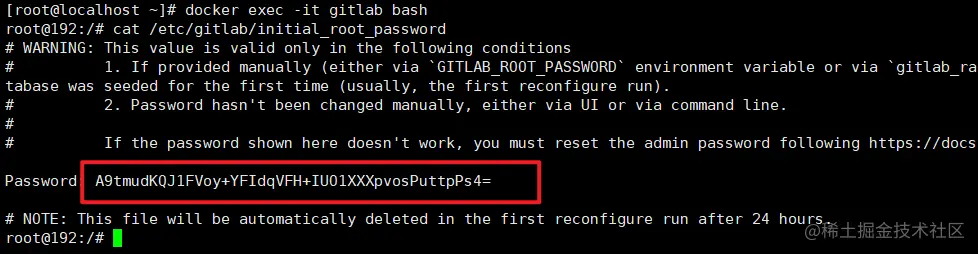

进入容器内部，输入如下命令即可看到一个有效期为24小时的临时密码


然后回到登录界面输入用户名：root，输入刚刚查看到的容器内的密码，即可登录进入主页。进入主页后记得主动修改登录密码哦！

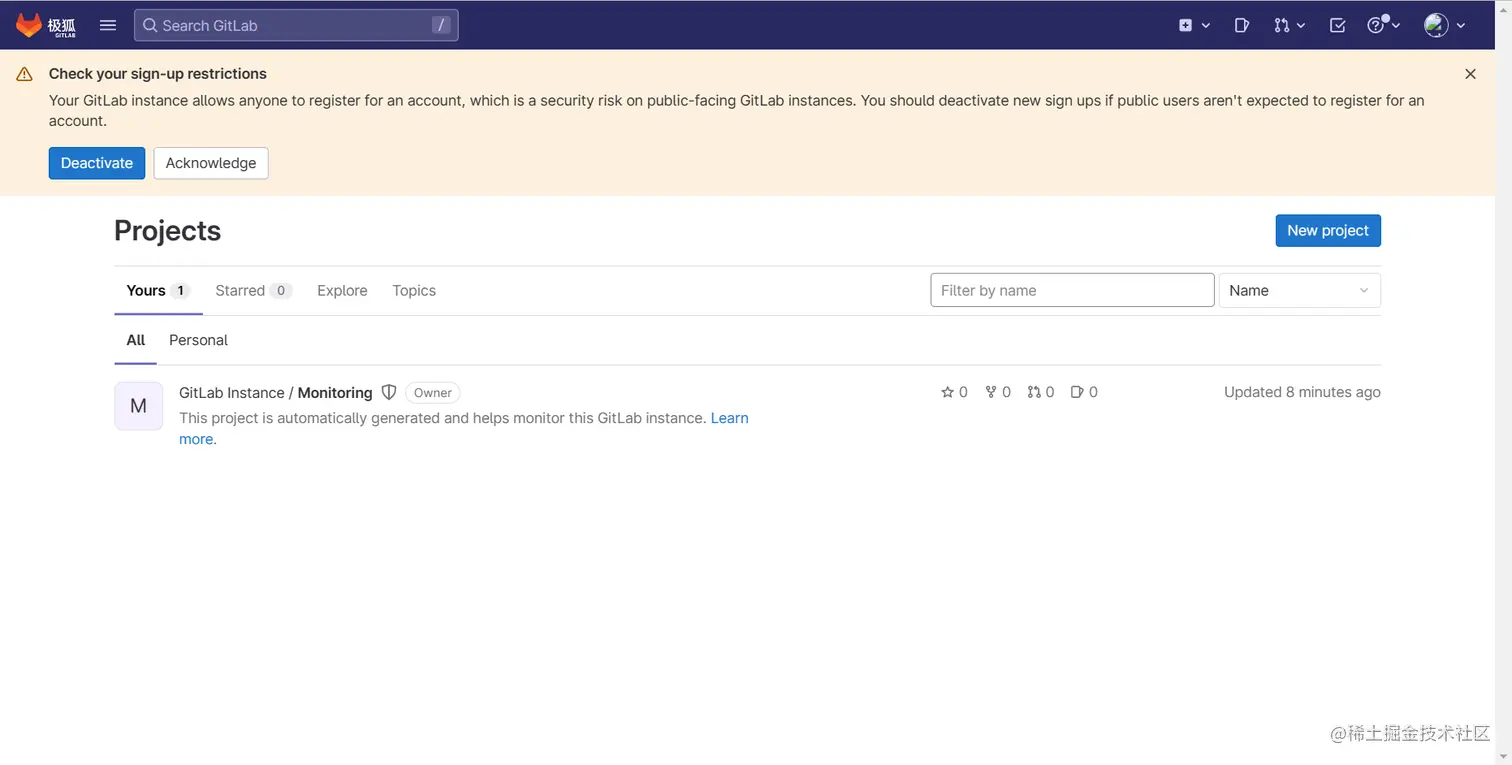

9、新建项目

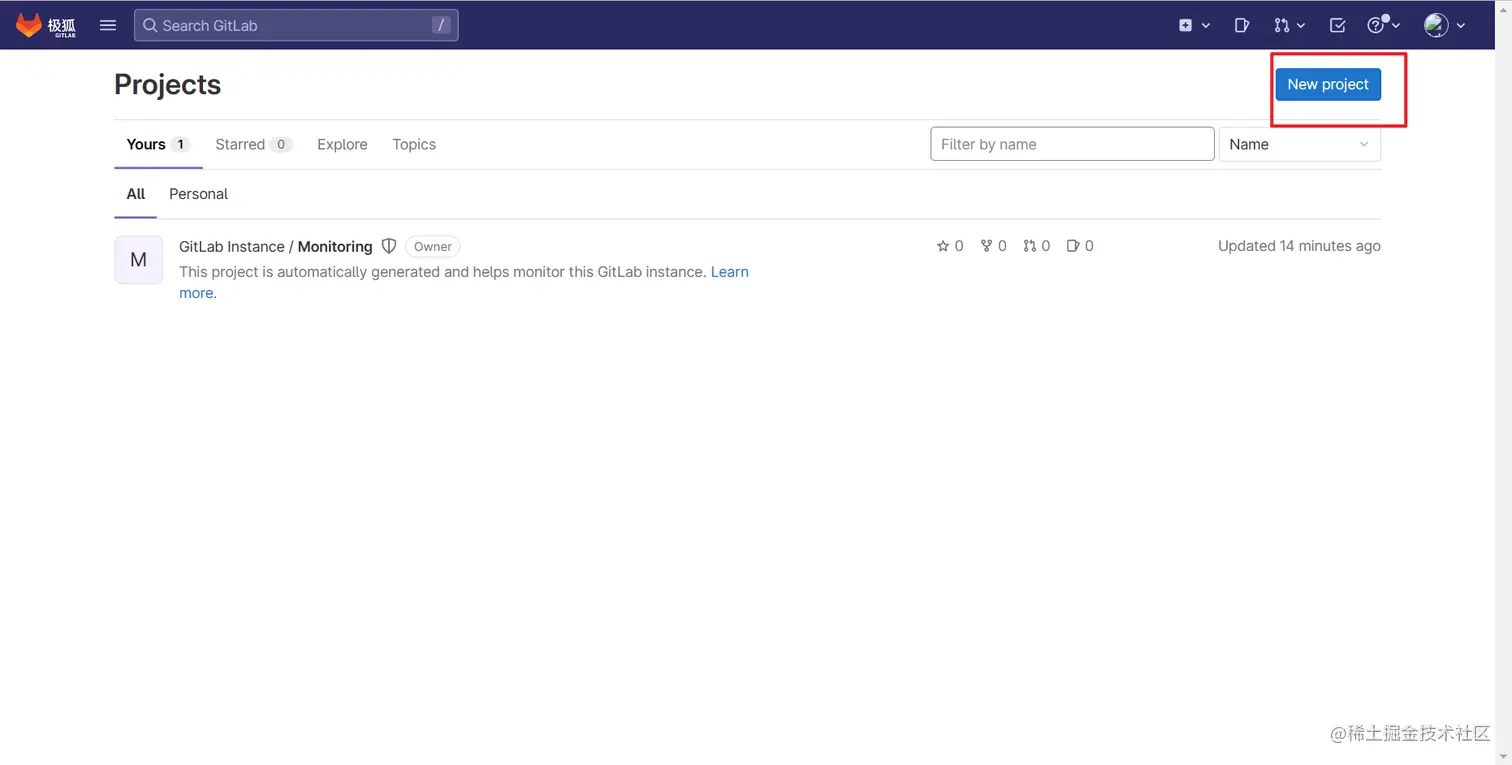

点击新建项目按钮

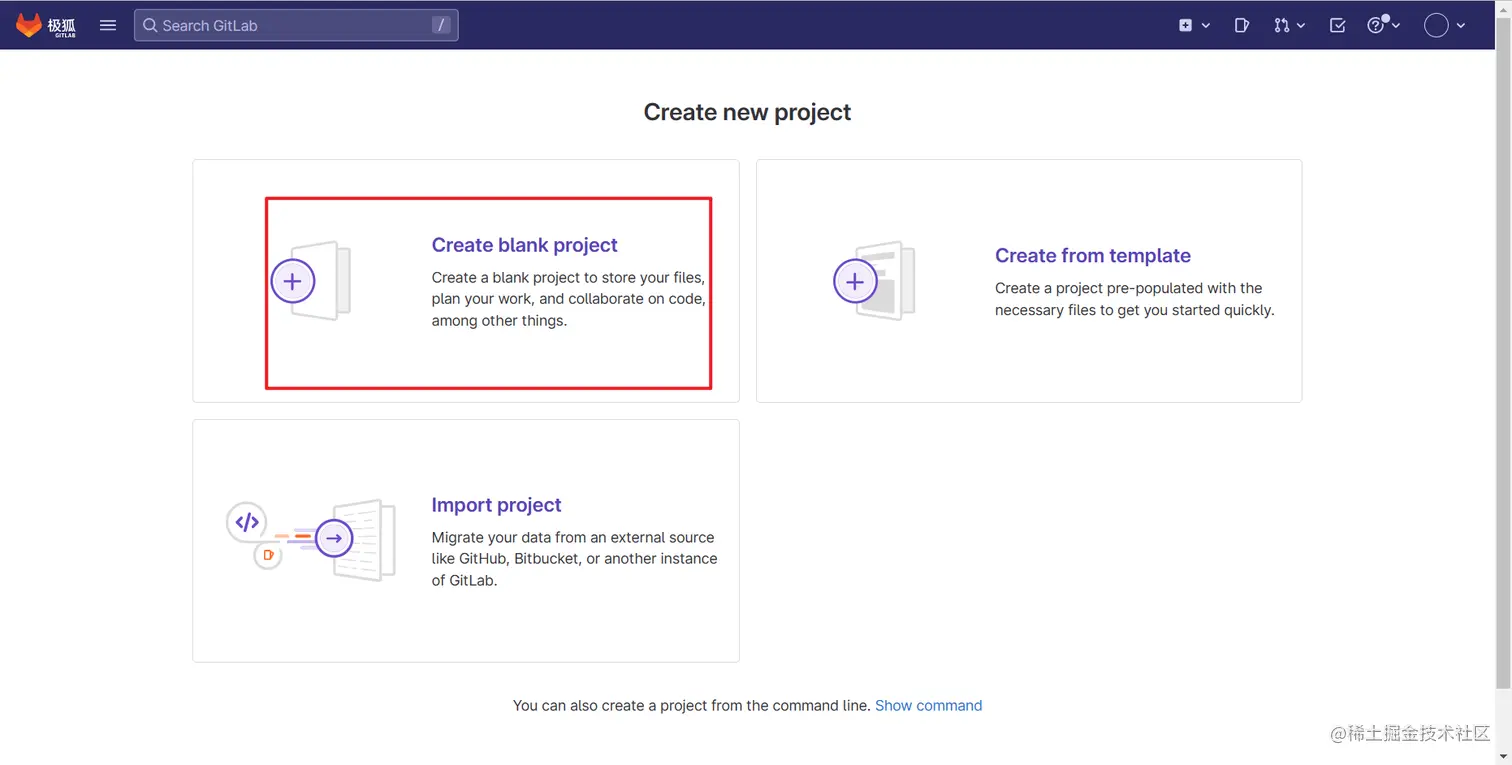

选择新建空白项目


填好项目名称，选择public，然后点击创建项目。创建完毕后在自己电脑的idea上创建一个springboot项目与gitlab上的java-project做关联，验证能否上传就行。


二、配置Jenkins服务器：

注意：之前我在《大军压境Jenkins，破晓！》一文中已经介绍过如何用Docker部署Jenkins，今天我要给大家介绍另一种部署方式，相对来说较为简单一点，仅需在服务器上安装JDK、Git、Maven和部署Jenkins的war包的即可。

1、下载Jenkins

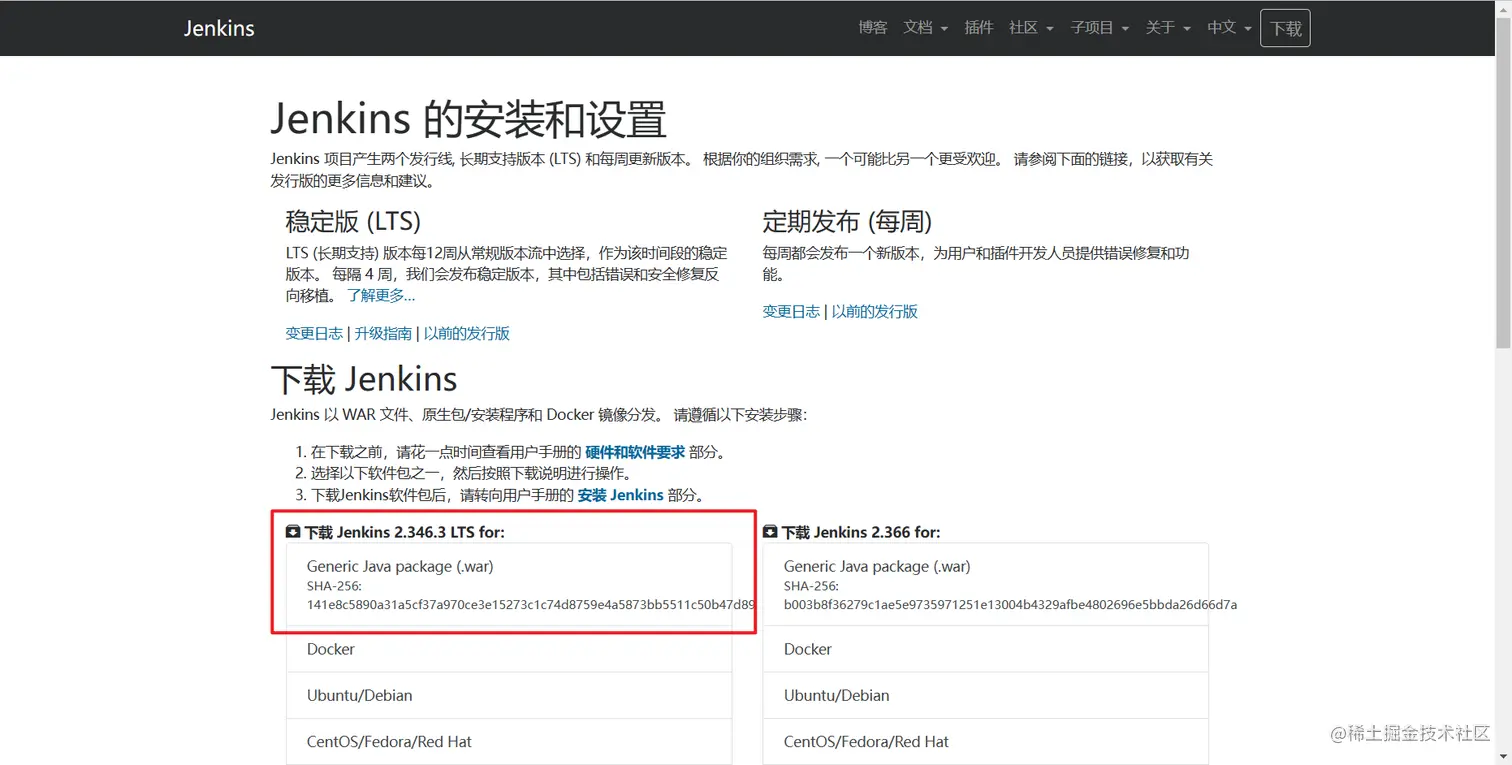

首先访问Jenkins的官网：Jenkins 的安装和设置 点击下载Jenkins稳定版的war，然后上传到虚拟机上你自己定义的位置。


2、安装JDK

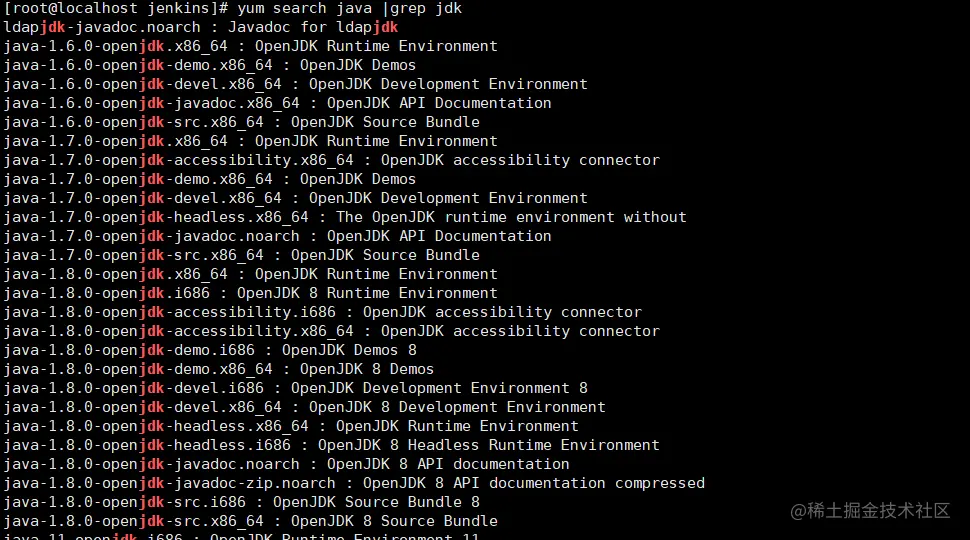

首先我们使用yum命令搜索一下有哪些jdk

yum search java|greo jdk


这里我们选择jdk8安装即可，不要选高版本的11，避免war包启动报错（我就是选了高版本启动不了）

yum install -y java-1.8.0-openjdk
yum install -y java-devel

3、启动Jenkins

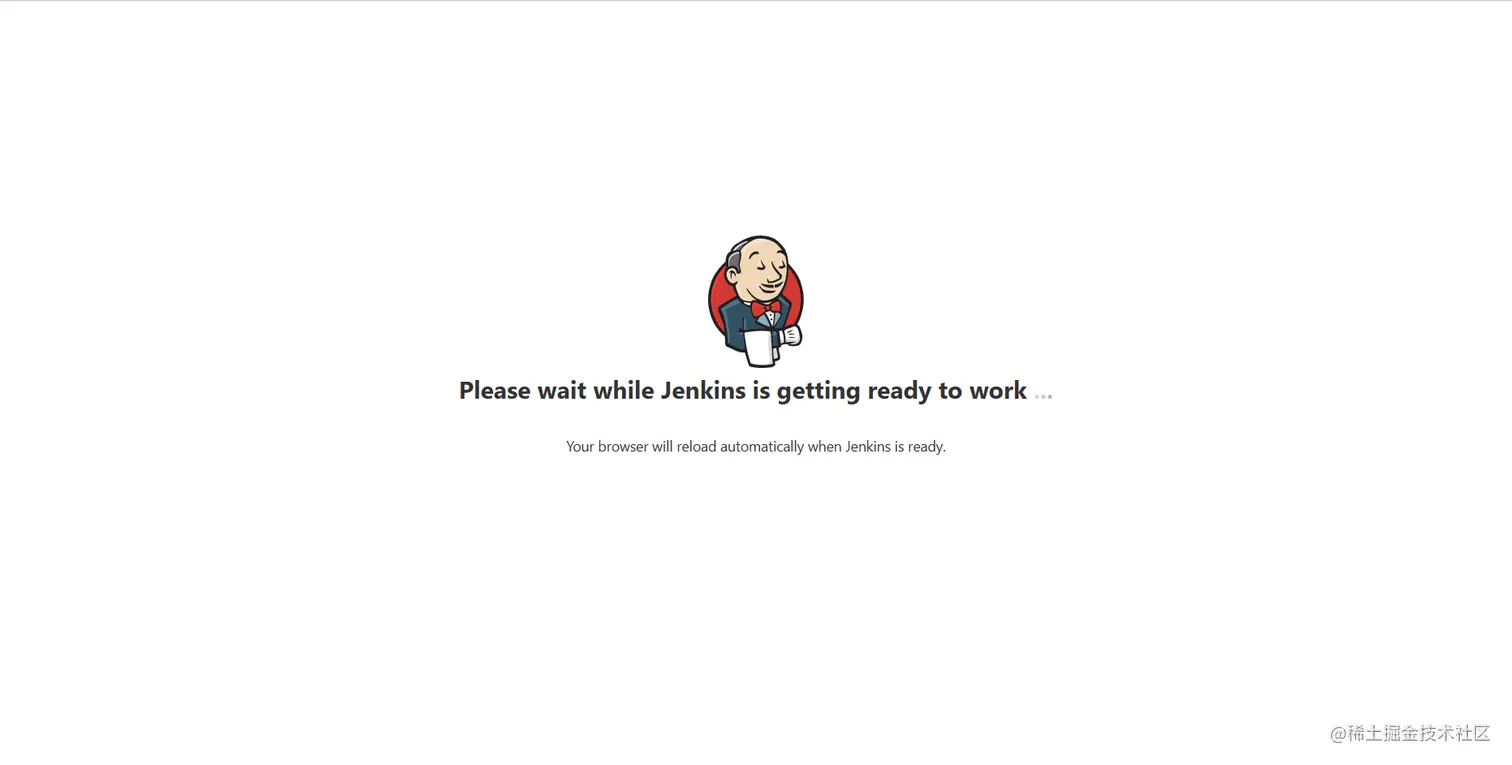

将Jenkins的war上传到服务器上的自己熟悉的位置，然后运行Java命令启动该项目，启动完成后浏览器输入地址 http://192.168.188.22:8080/ ，这里各位小伙伴要记得把IP改成自己虚拟机的实际IP，然后等待3~5分钟初始化过程。

hohup java -jar jenkins.war &

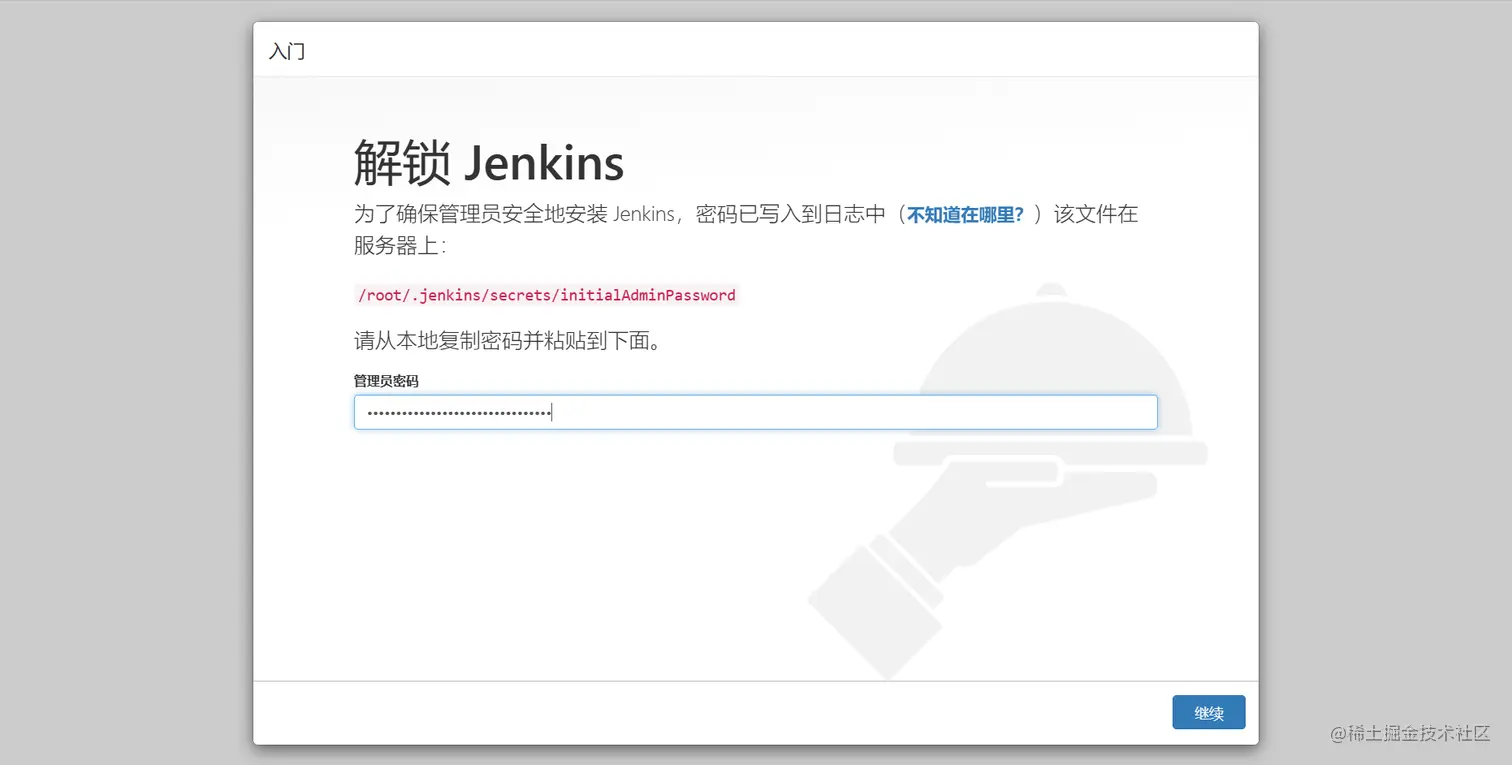

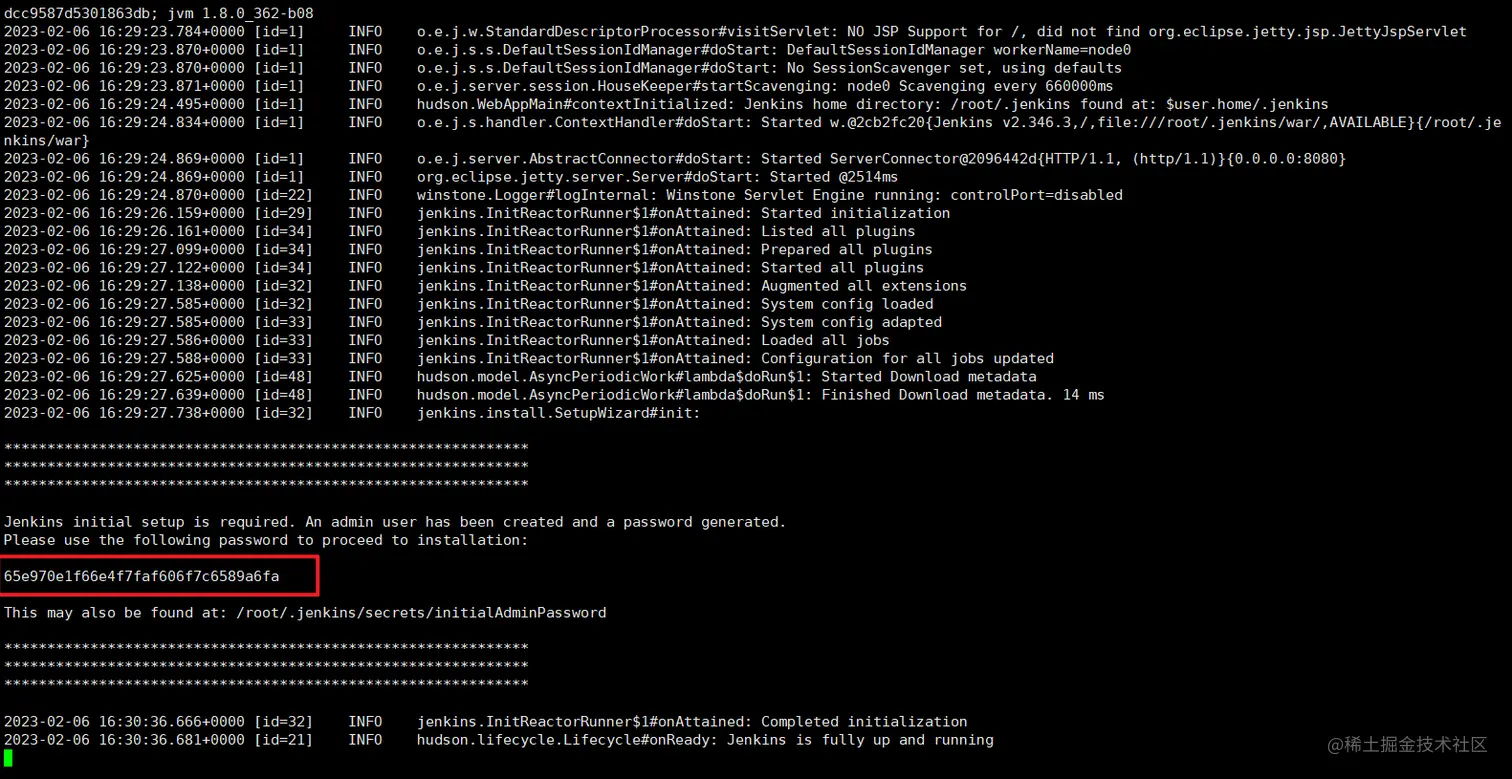

然后还是一样哈，填入初始化的密码

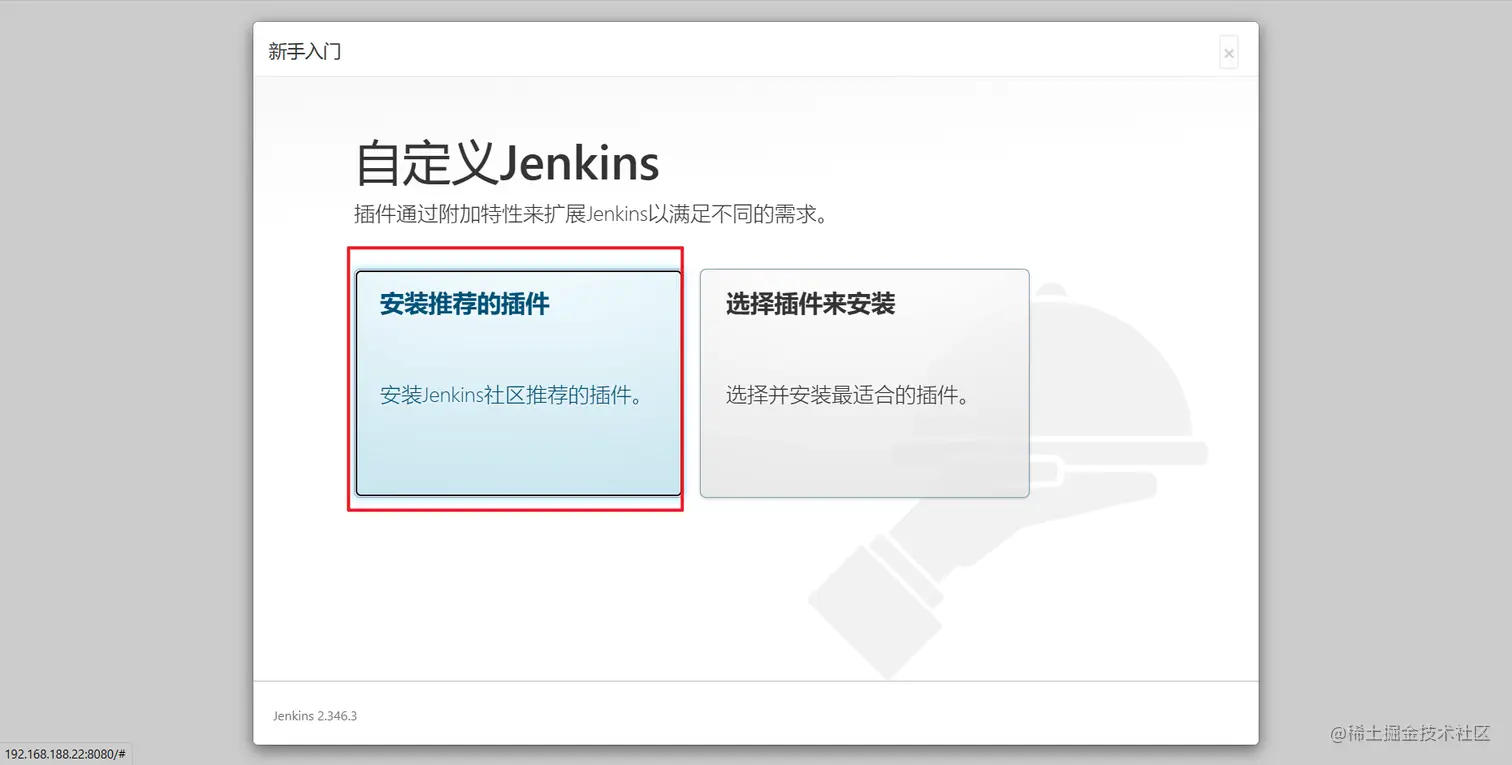

接下来的过程和我之前写过的另一篇文章Docker方式部署的一模一样，不再向大家展示了

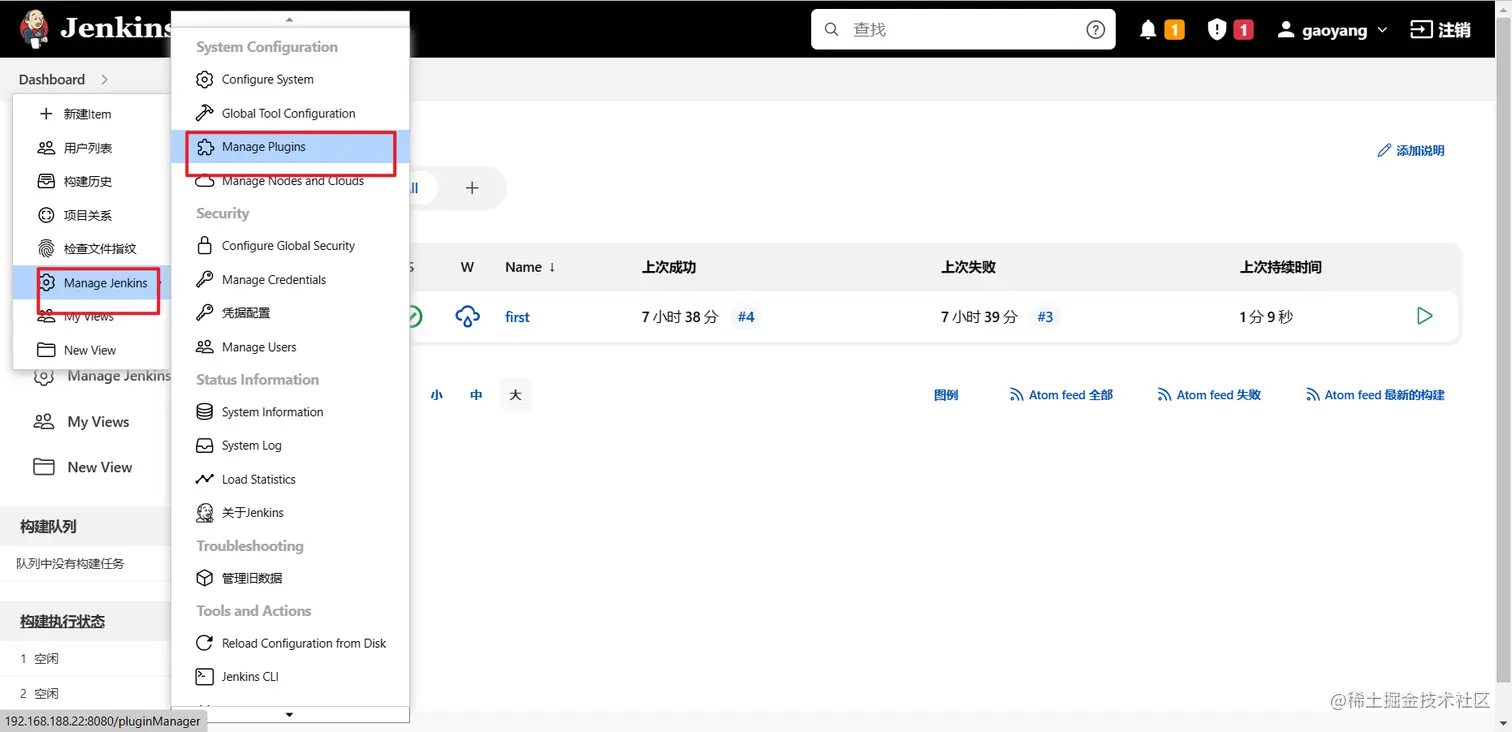

4、安装插件

为了方便后面自动化构建，这里大家先安装几个插件：

  • Maven Integration：用于构建maven项目
  • Publish Over SSH：用于远程连接Runtime服务器，传输文件

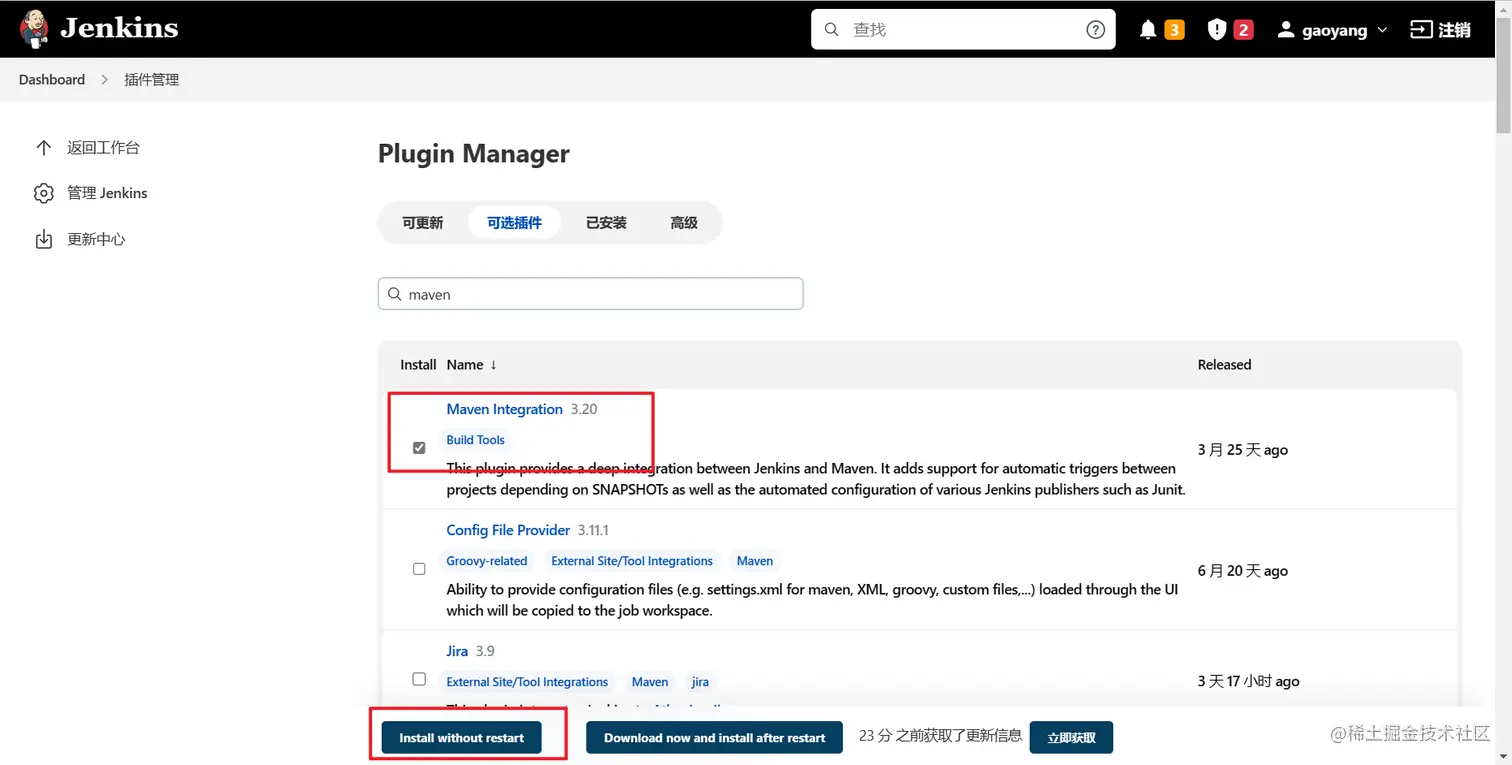

搜索 Maven Integration，点击左下角安装

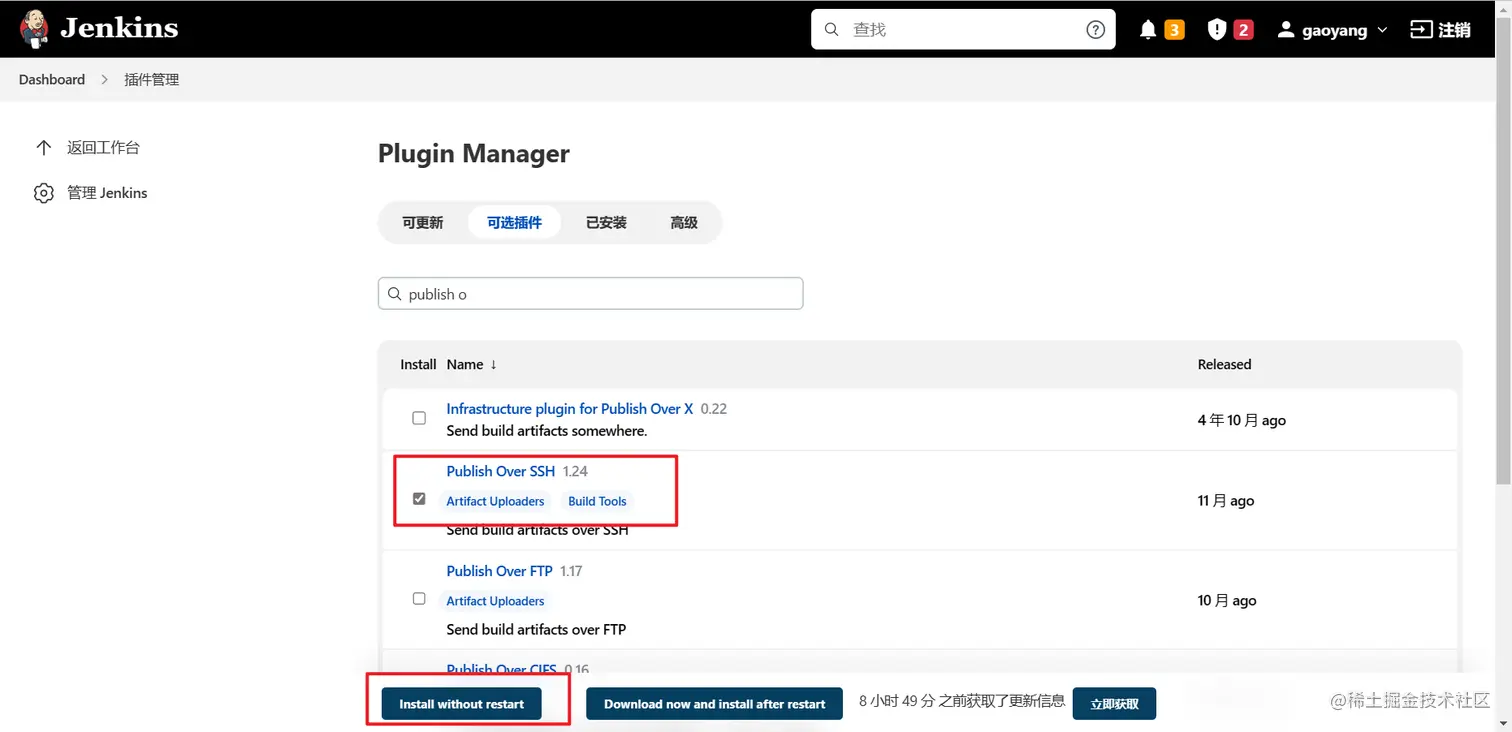

搜索 Publish Over SSH，点击左下角安装

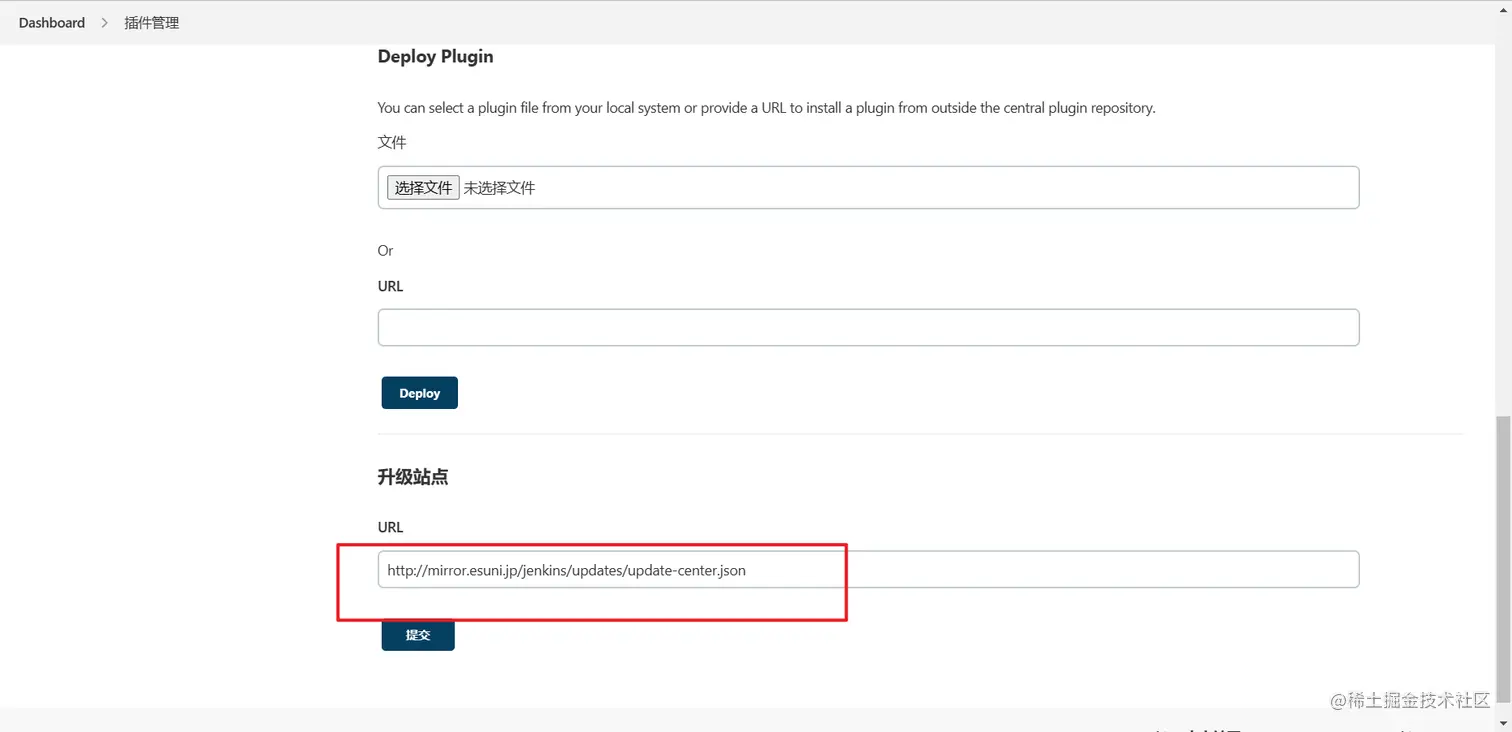

如果下载插件的过程中出现错误的话，可以尝试升级站点源，插件安装完毕后不要忘记重启Jenkins！

http://mirror.esuni.jp/jenkins/updates/update-center.json


5、安装maven

前往maven官网下载maven插件，地址我贴出来 dlcdn.apache.org/maven/maven… 下载完成后上传服务器，进行解压缩。命令我也发出来

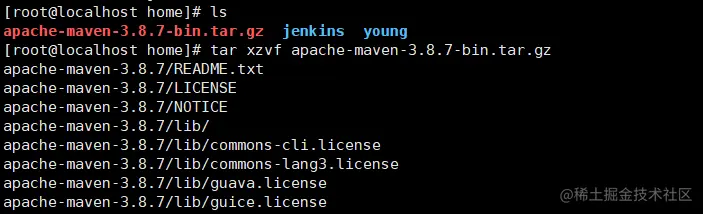

tar xzvf apache-maven-3.8.7-bin.tar.gz


然后将maven移动到/usr/local/maven目录下

mv apache-maven-3.8.7 /usr/local/maven

6、安装Git

在宿主机上执行以下命令安装git插件

yum install git

7、小试牛刀

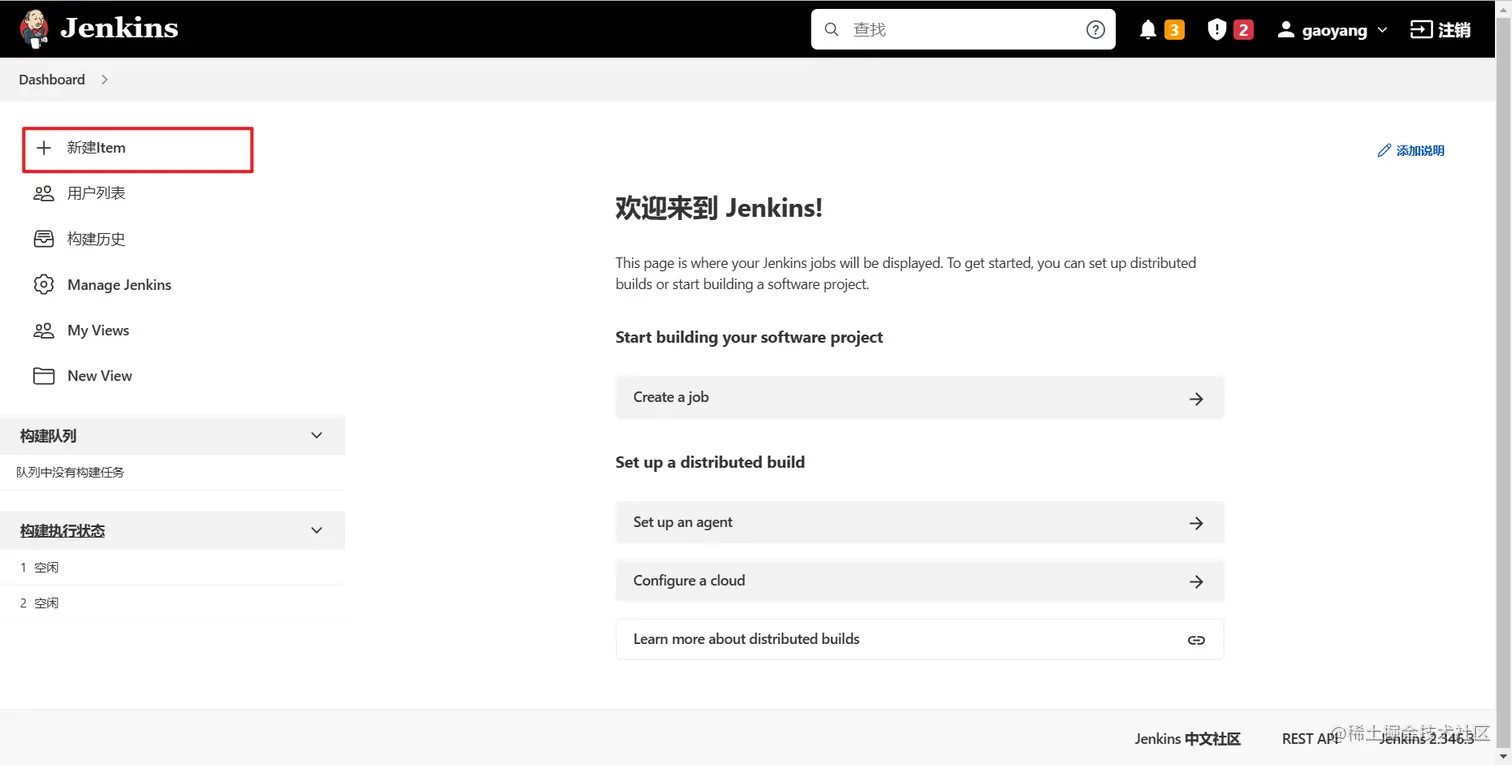

新建一个item

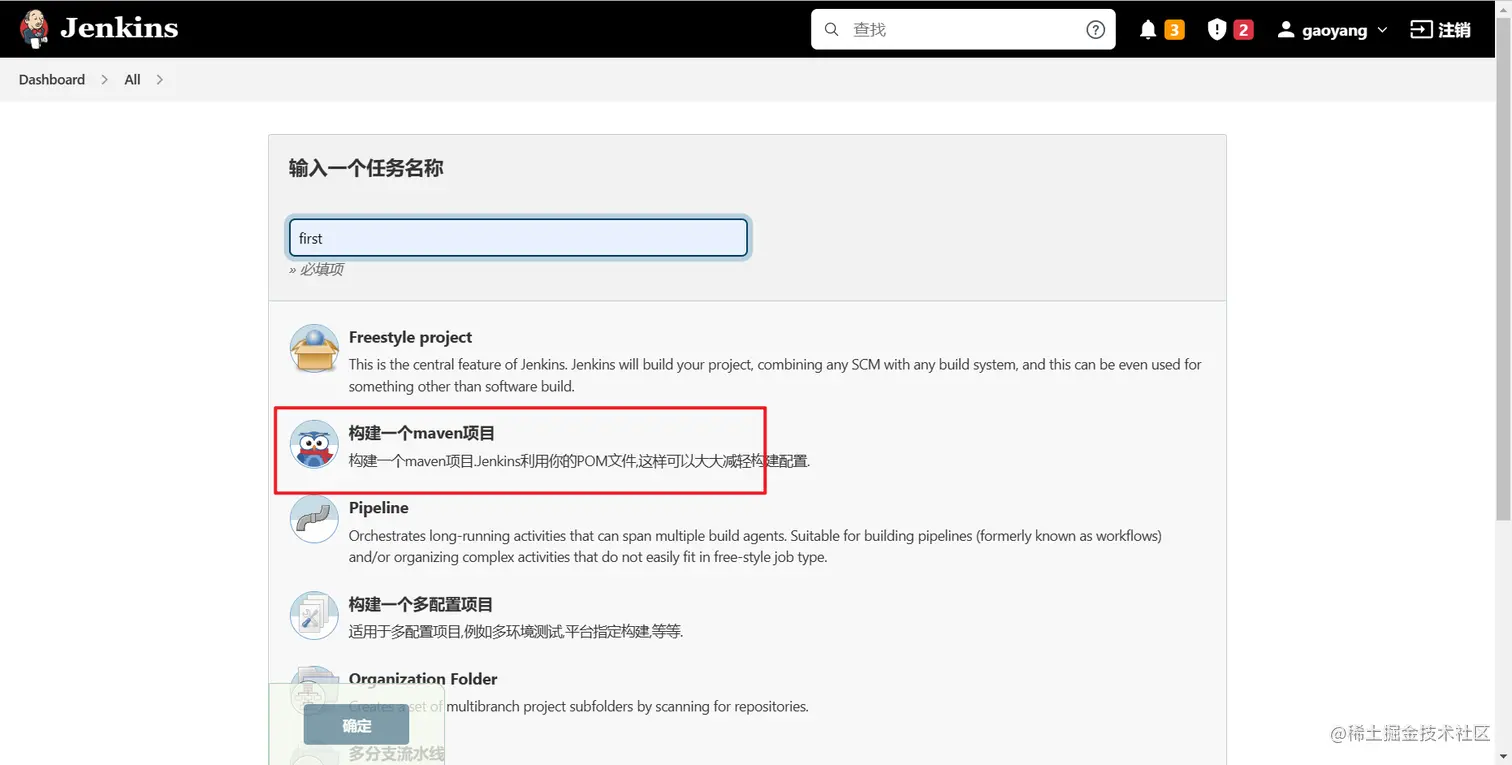

输入任务名称first，构建方式选择构建一个maven项目

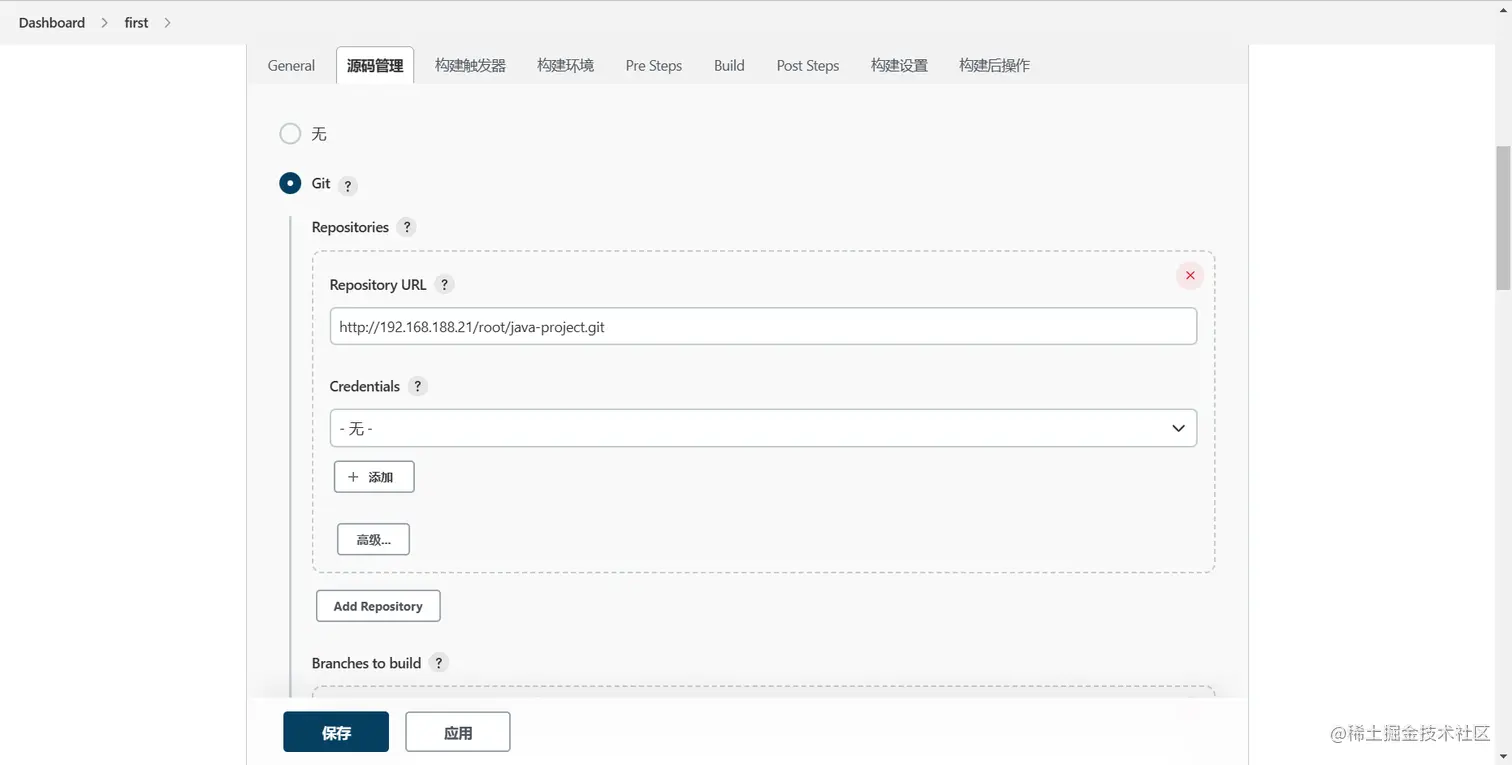

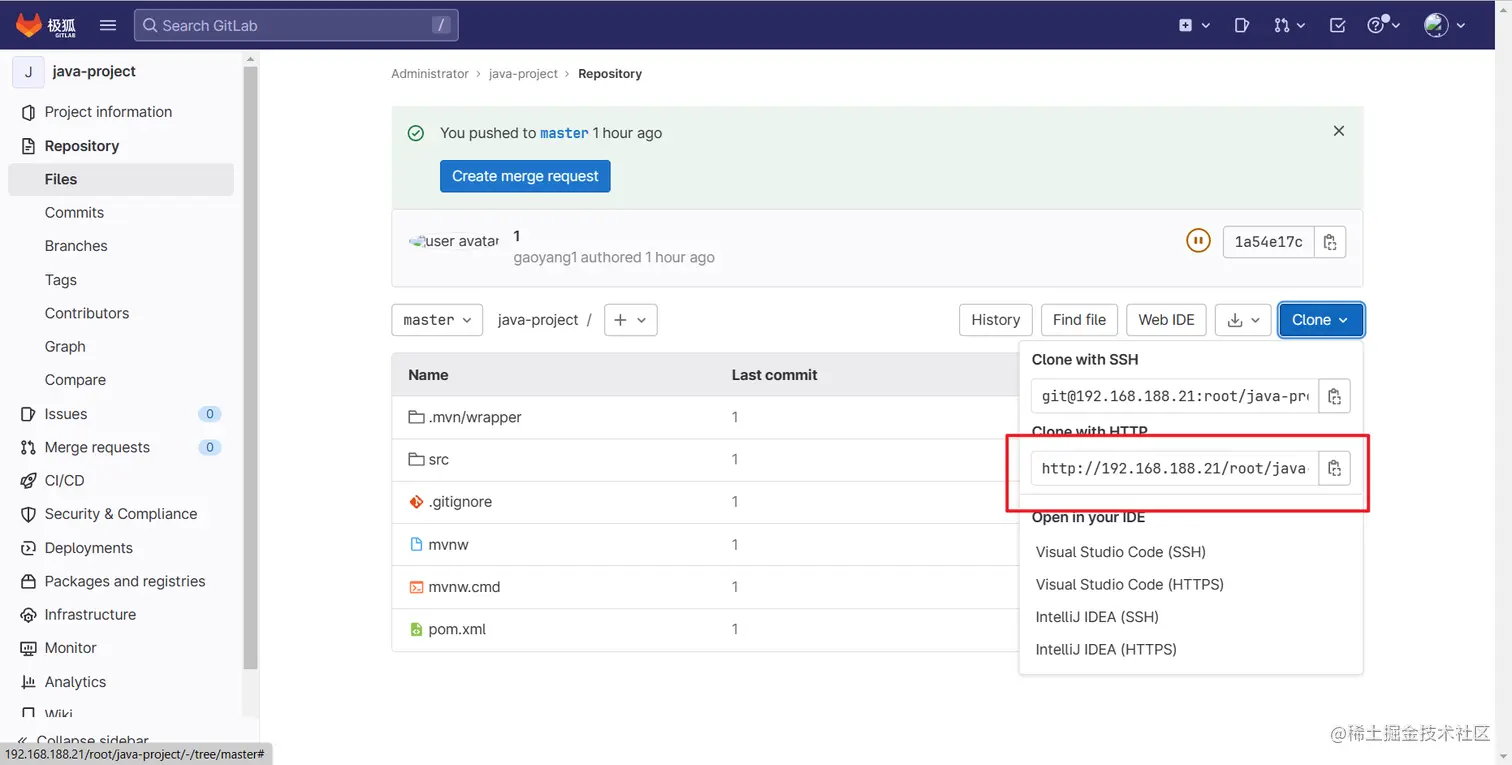

定位到源码管理，选择我们上面部署好的Gitlab中托管的代码，这里我们选择HTTP形式


粘贴到URL上，由于我们的项目是设置的公开的，所以这里的Credentials不需要填写，如果是机密的项目的话这里需要填写凭证。


由于我的代码是提交到master分支的，故这里我不需要改动，如果大家上传的不是master分支的，需要填写你的分支名称。

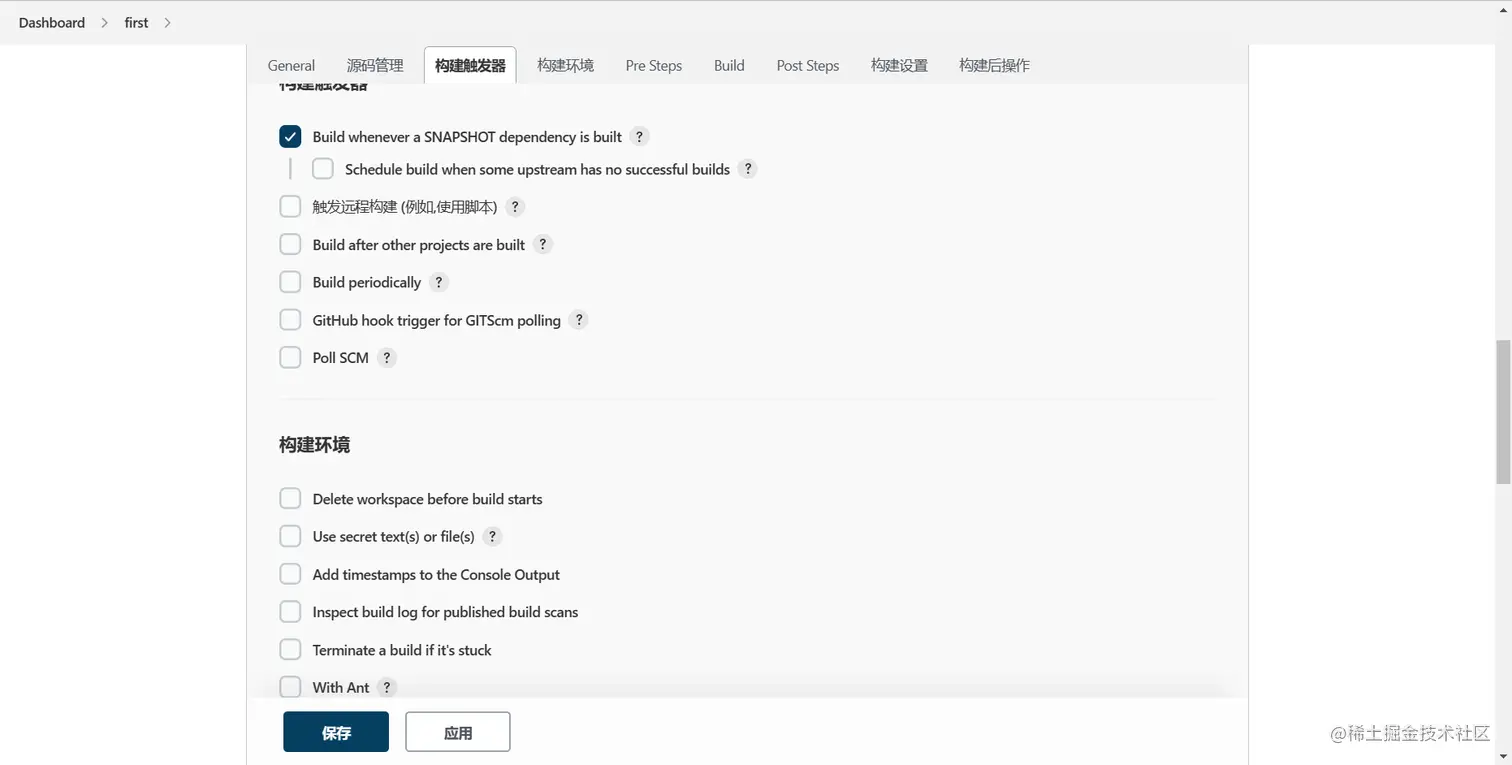

这里都可以保持默认即可


虽然之前安装了maven，但是Jenkins是不知道的，所以这里需要我们手动去配置一下安装路径，点击 the tool configuration 进入配置页面。

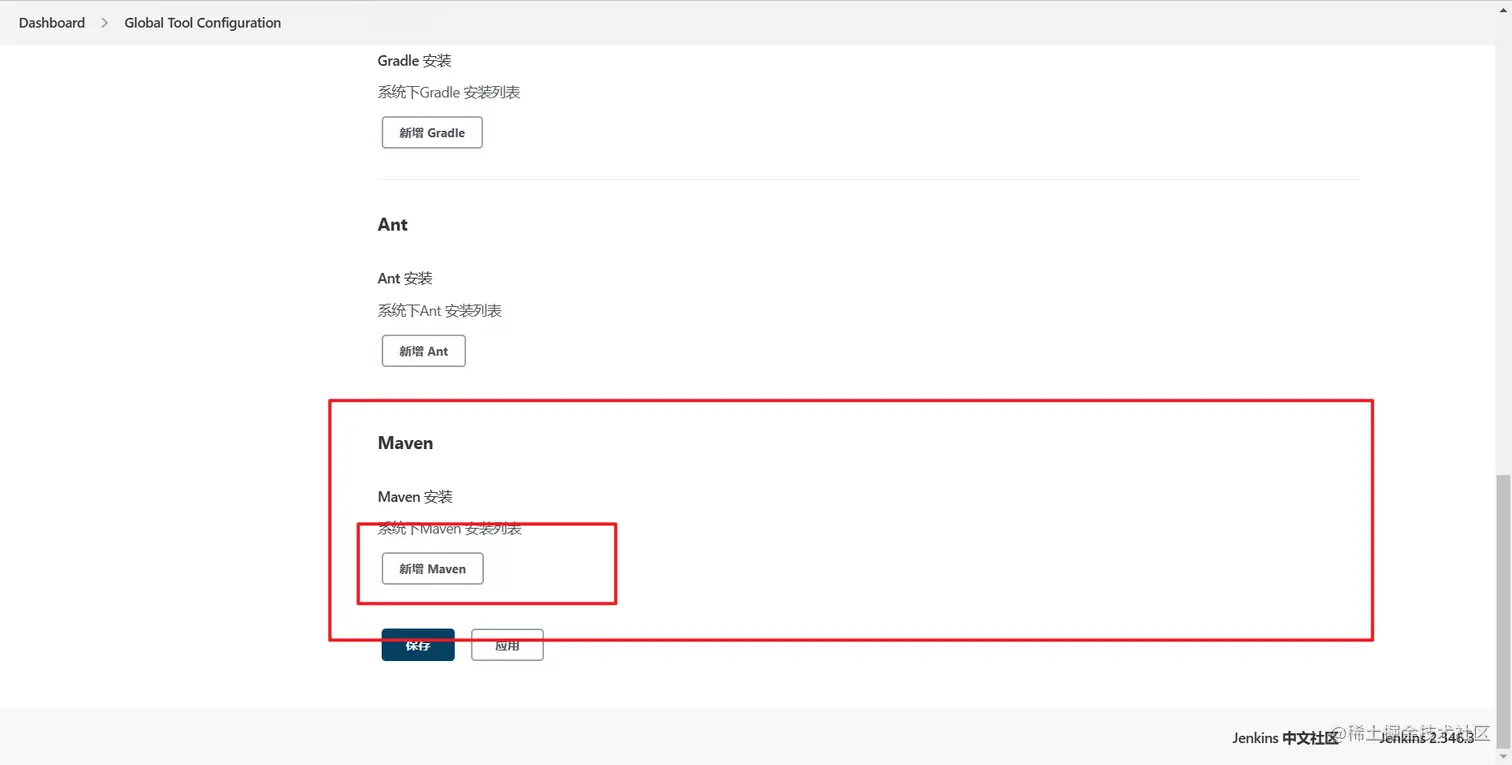

下拉到底部，选择新增maven


给maven起个名字，输入maven的安装目录，如果按照我上面的命令执行的话，这里输入下面路径即可，然后点击保存。

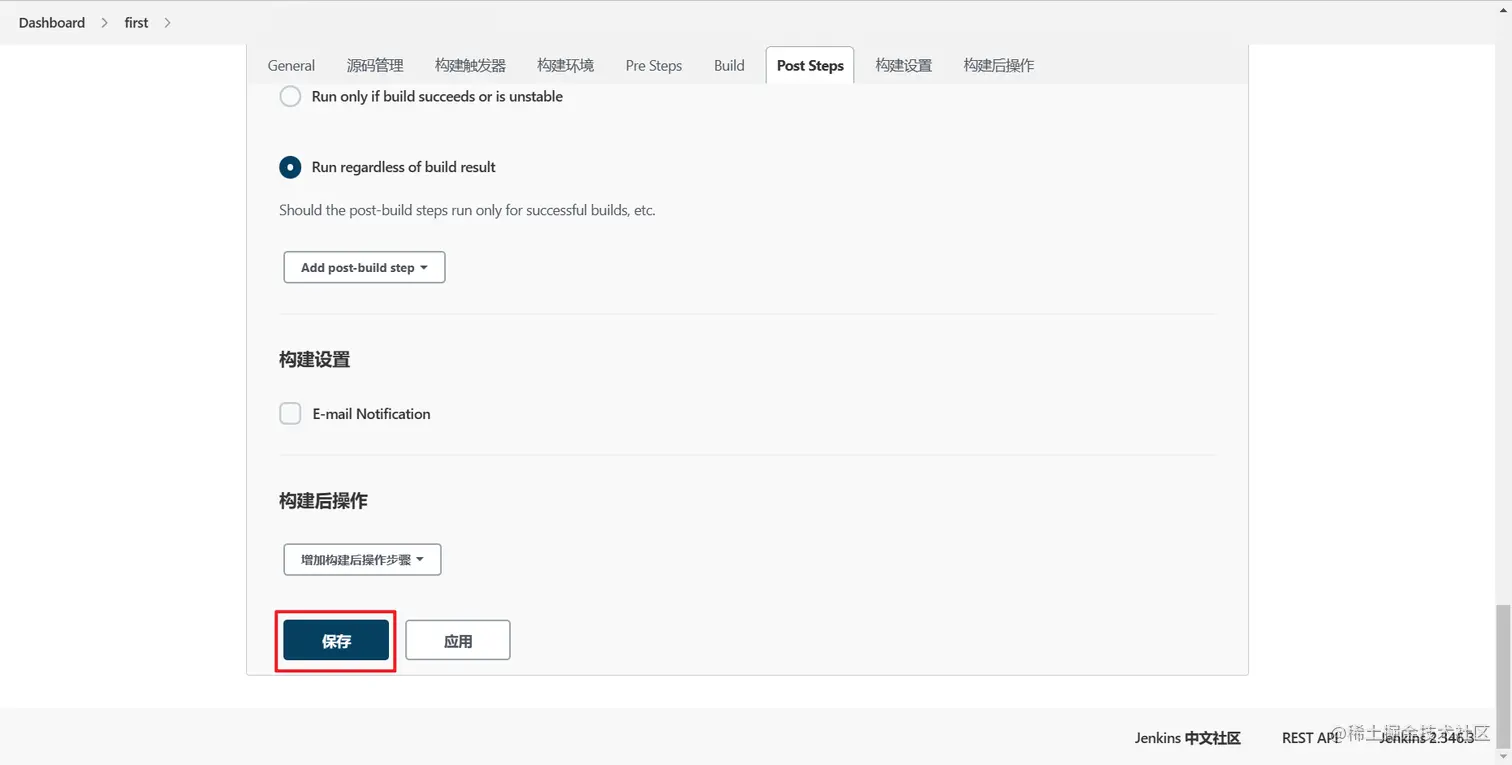

返回之前的页面，点击保存。

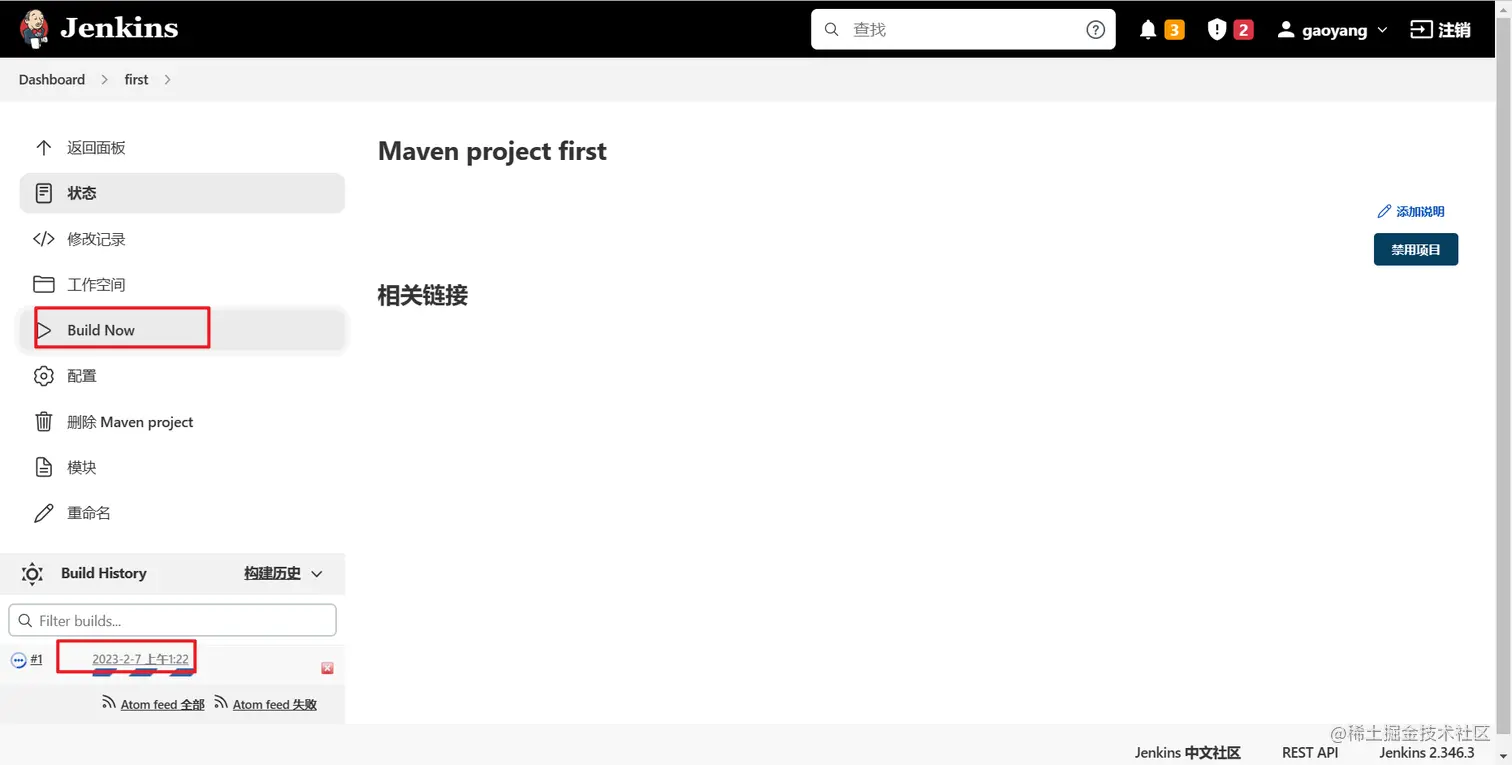

点击build可以试下构建

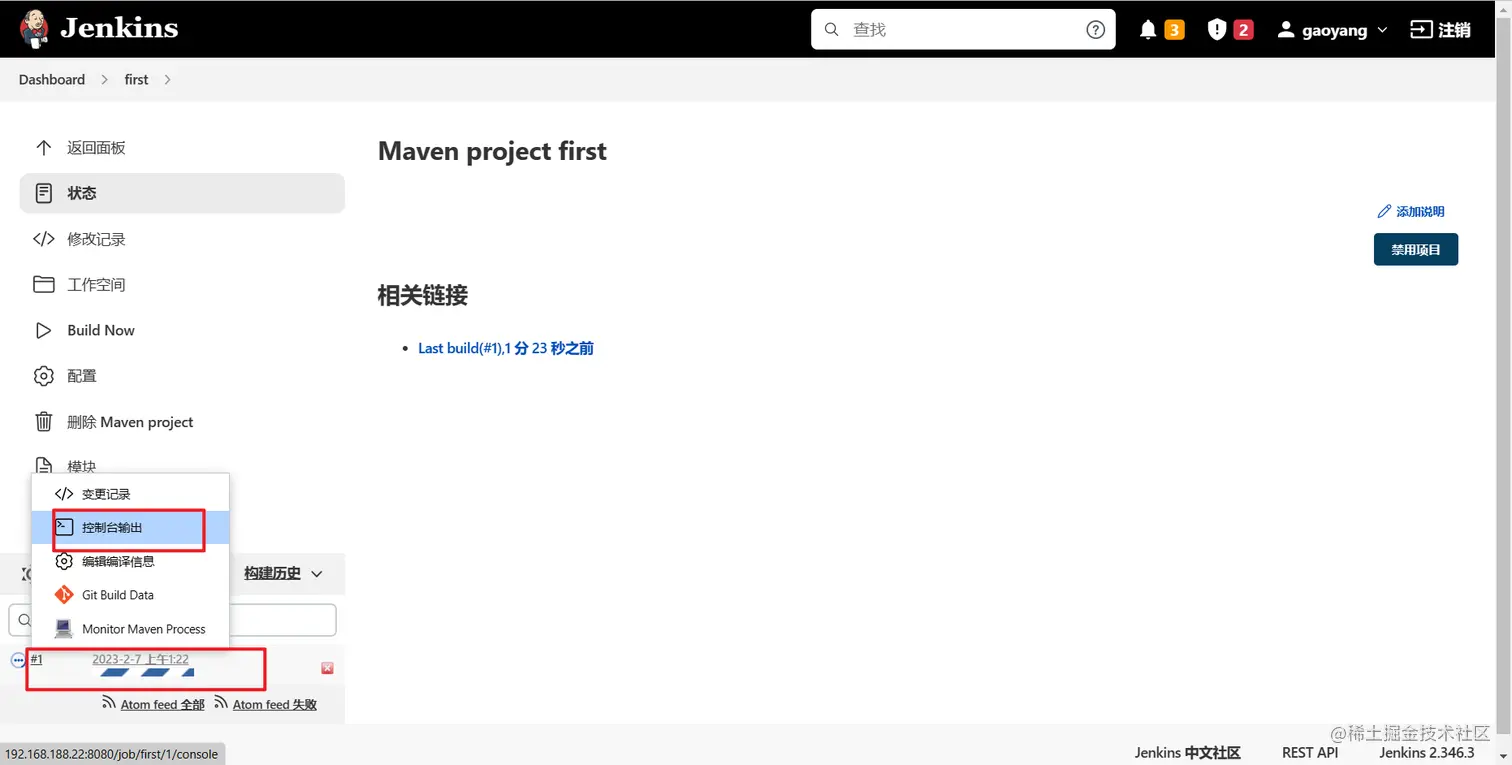

可以通过console查看执行过程


由于maven没有配置国内私服地址，所以下载速度很慢，我们可以配置maven为阿里云私服地址，可以加速依赖包的下载速度，首先去服务器上的/usr/local/maven/conf目录下找到settings.xml，先下载到本地然后用本文编辑器打开，找到这里添加一下阿里云的镜像。然后再传回/usr/local/maven/conf目录下选择替换。


三、配置Runtime服务器：

Runtime服务器只需要安装JDK即可，安装方式参考上面yum安装JDK的方式就行。

四、开始实验

下面我们做下最后的调整即可将整个环境链路串通起来，实现一键点击构建+部署的操作

1、配置SSH

在Jenkins目录按如下步骤操作

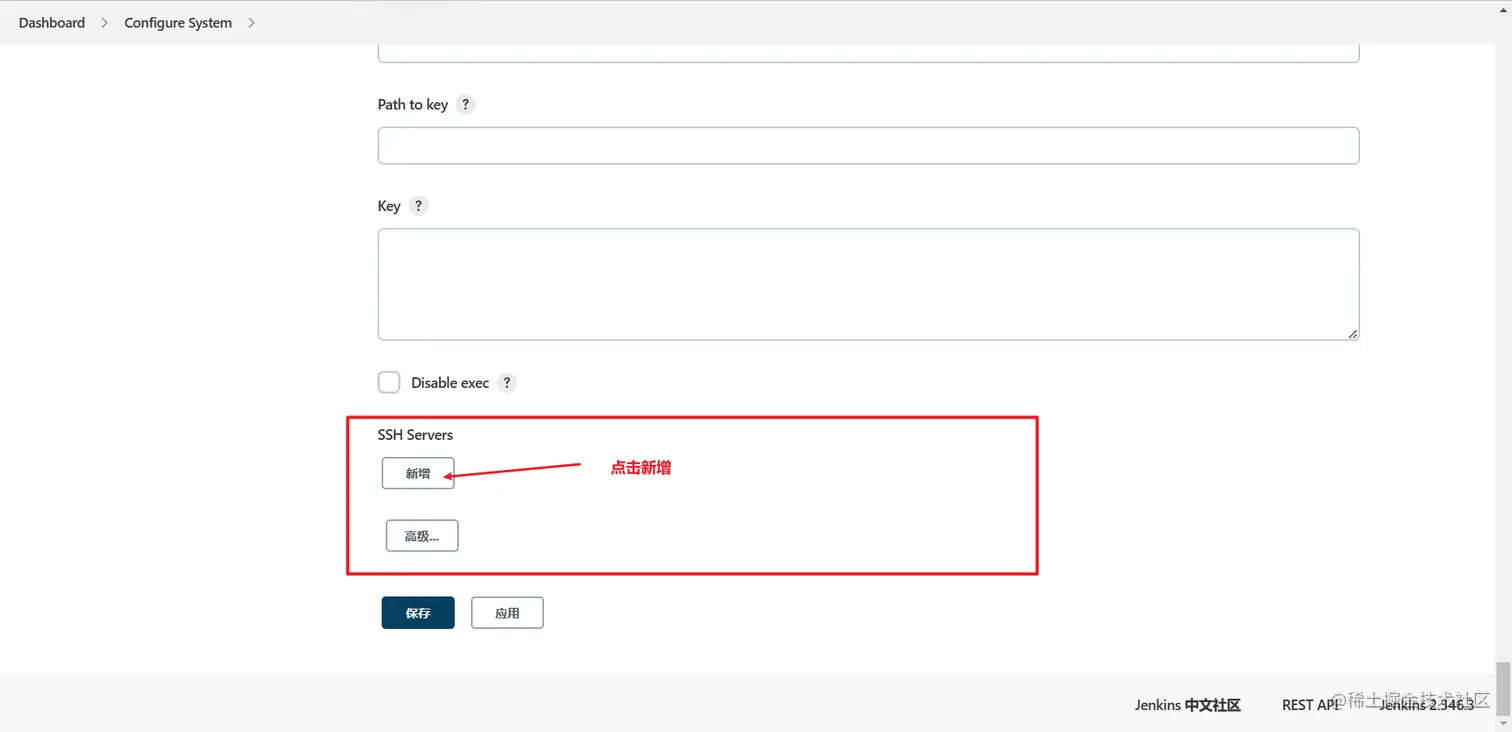

下拉到底部，新增一个 SSH Server（我们这里的远程服务器就是Runtime服务器）

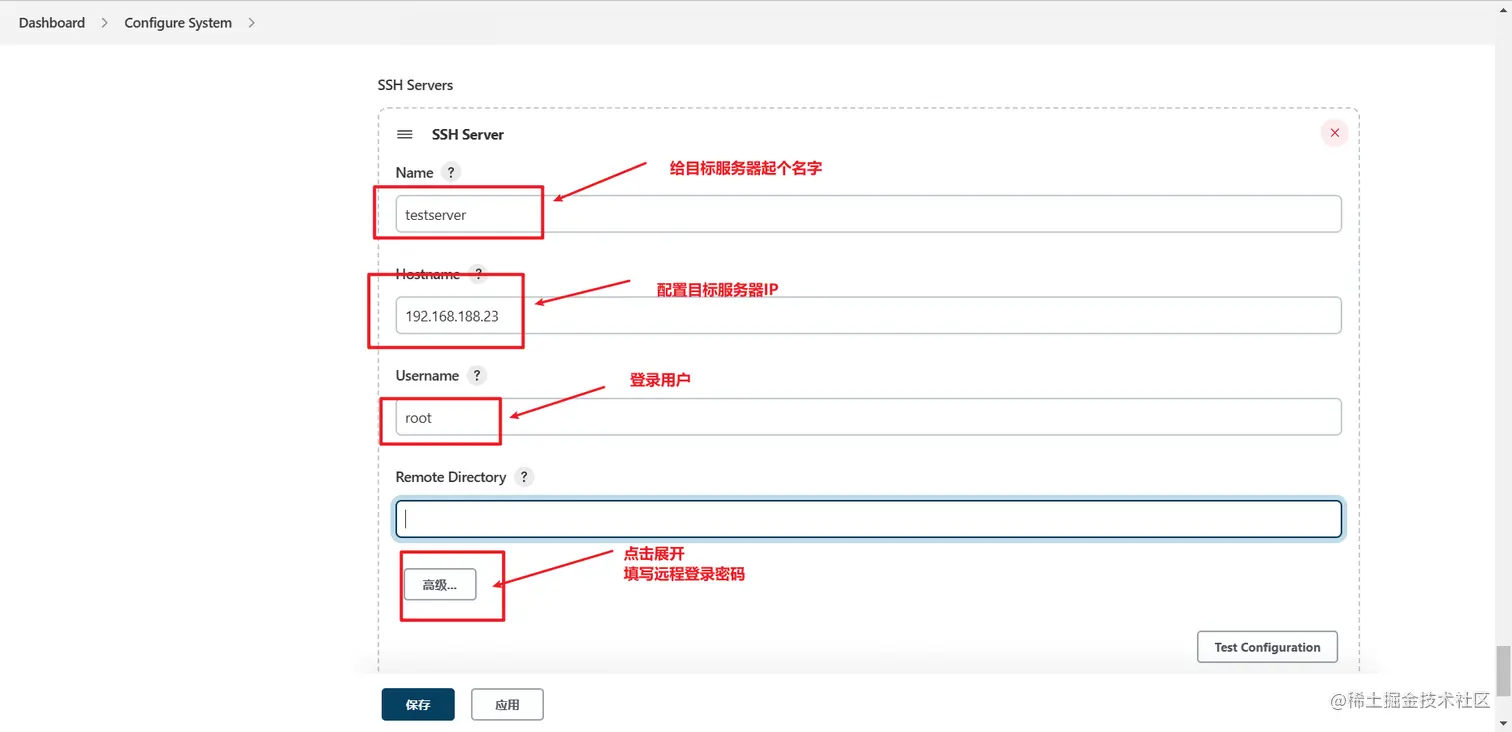

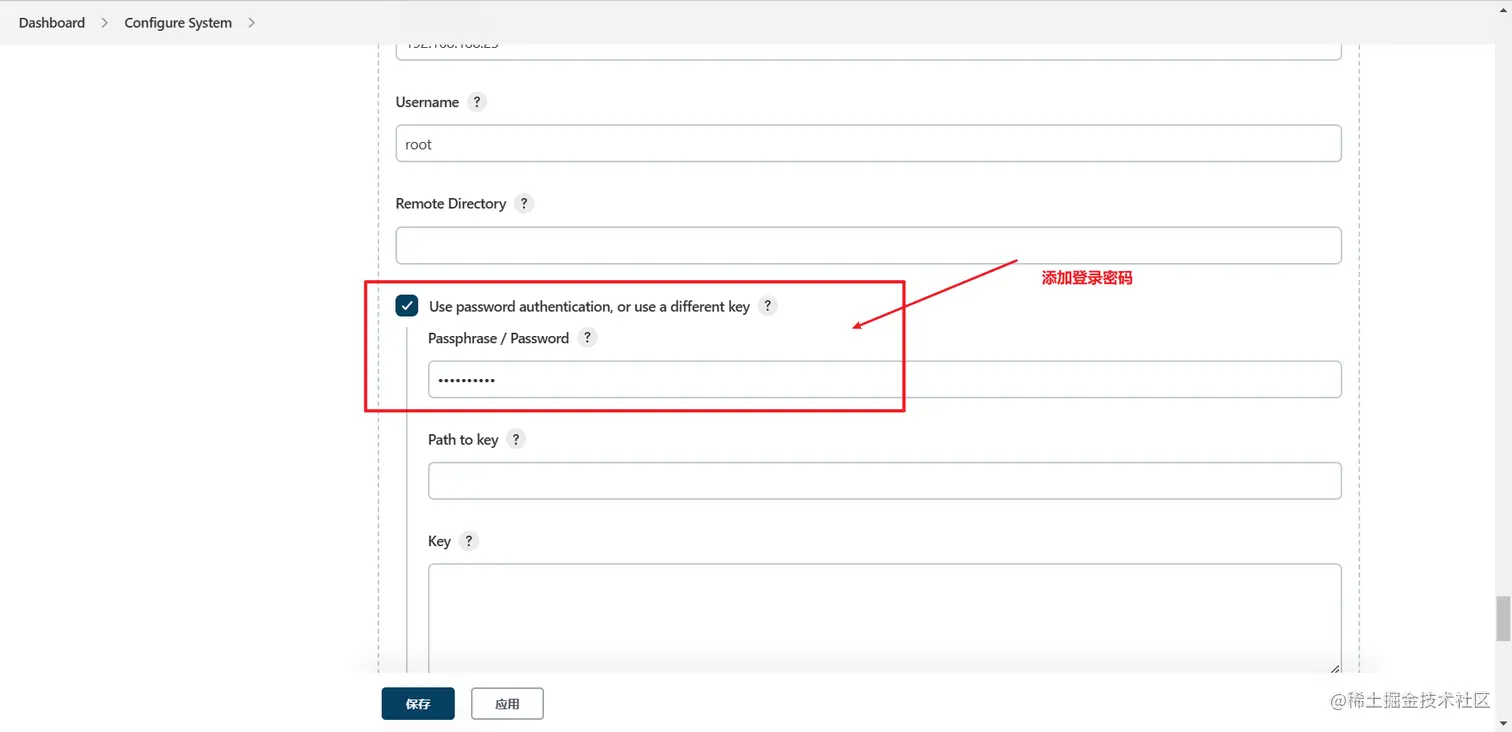

添加Runtime服务器的相关信息

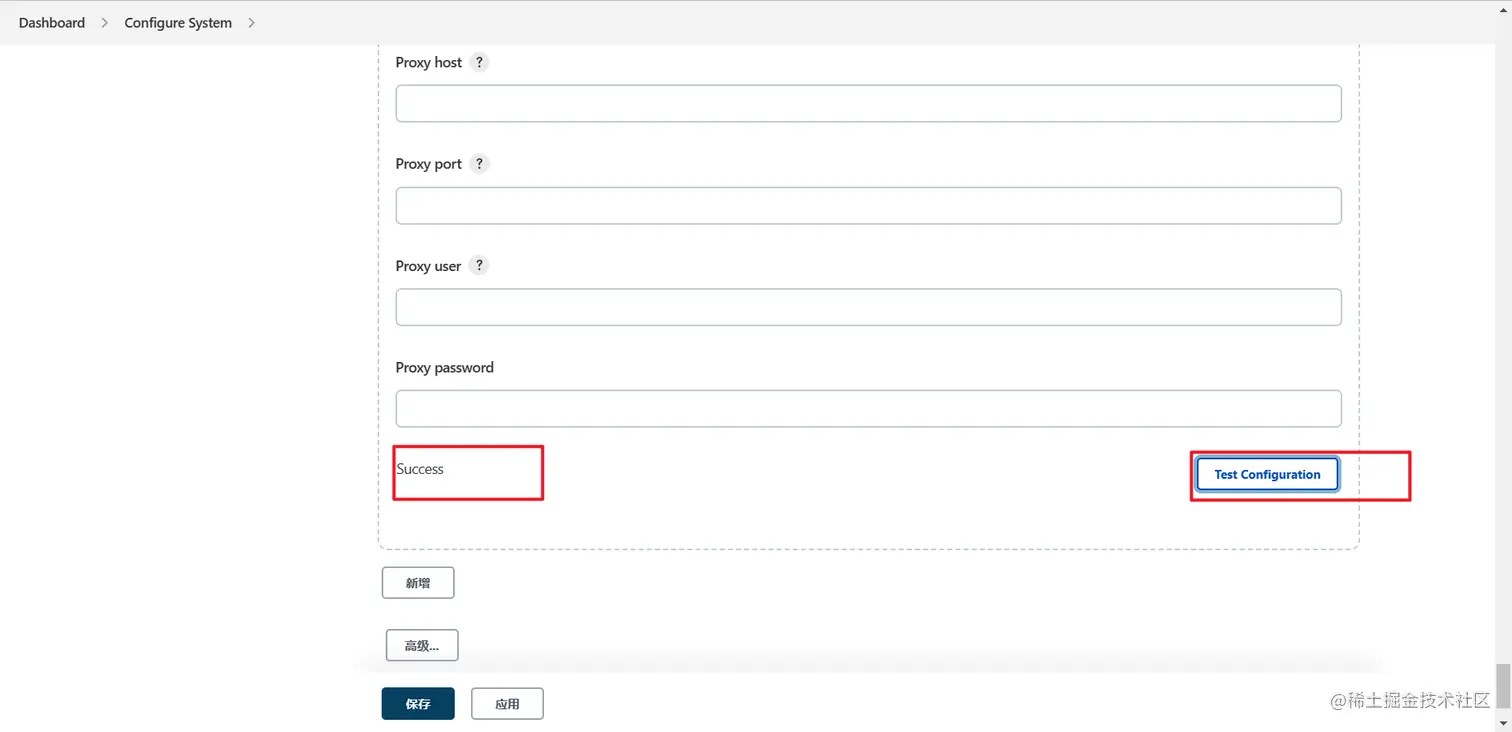

image.png 配置完毕后，下拉底部点击Test Configuration，只要你的密码没错、项目运行服务器正常启动、网络通畅的情况下，就会出现success


2、修改项目配置

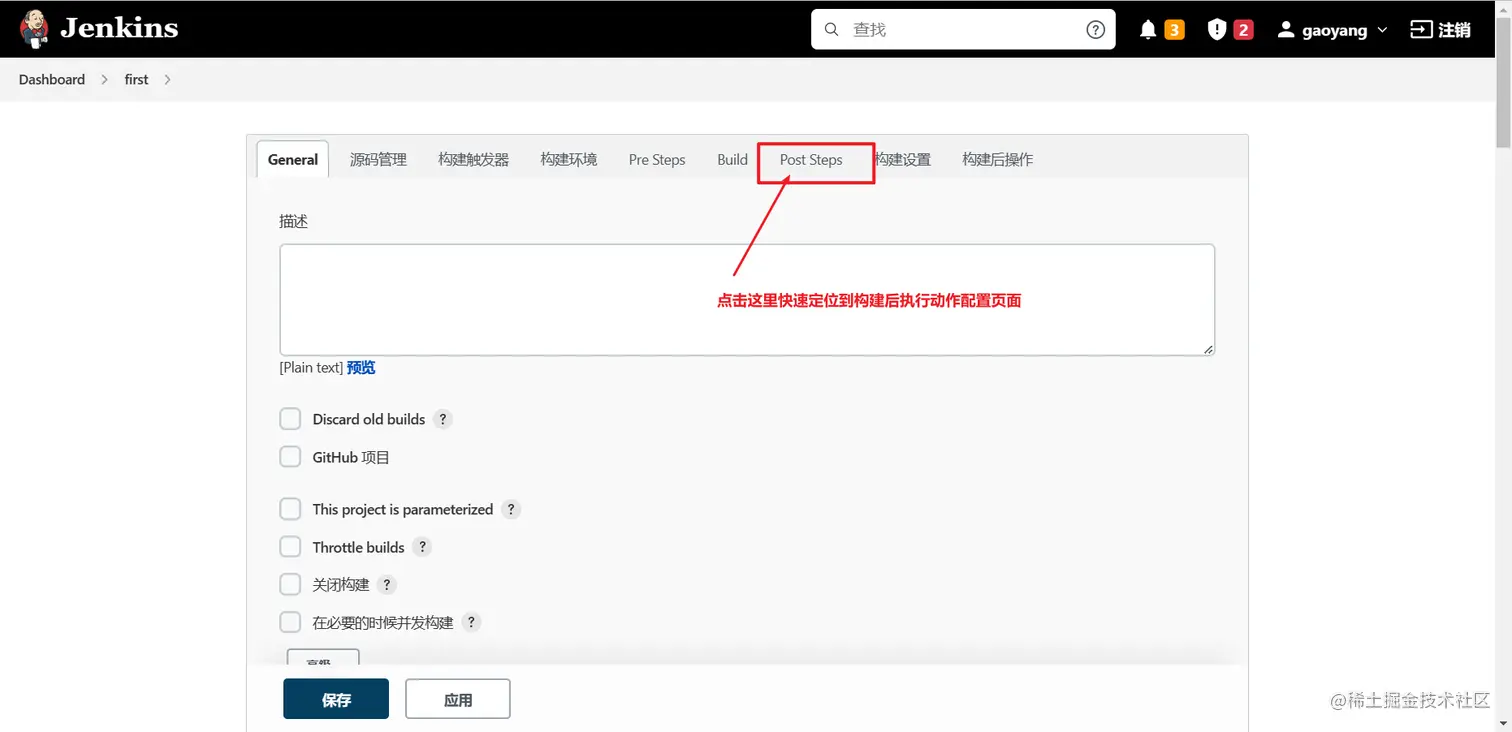

我们这里改下之前在Jenkins上新建的first项目的配置，下拉到 Post Steps（构建后步骤）区域配置构建后要执行的操作。

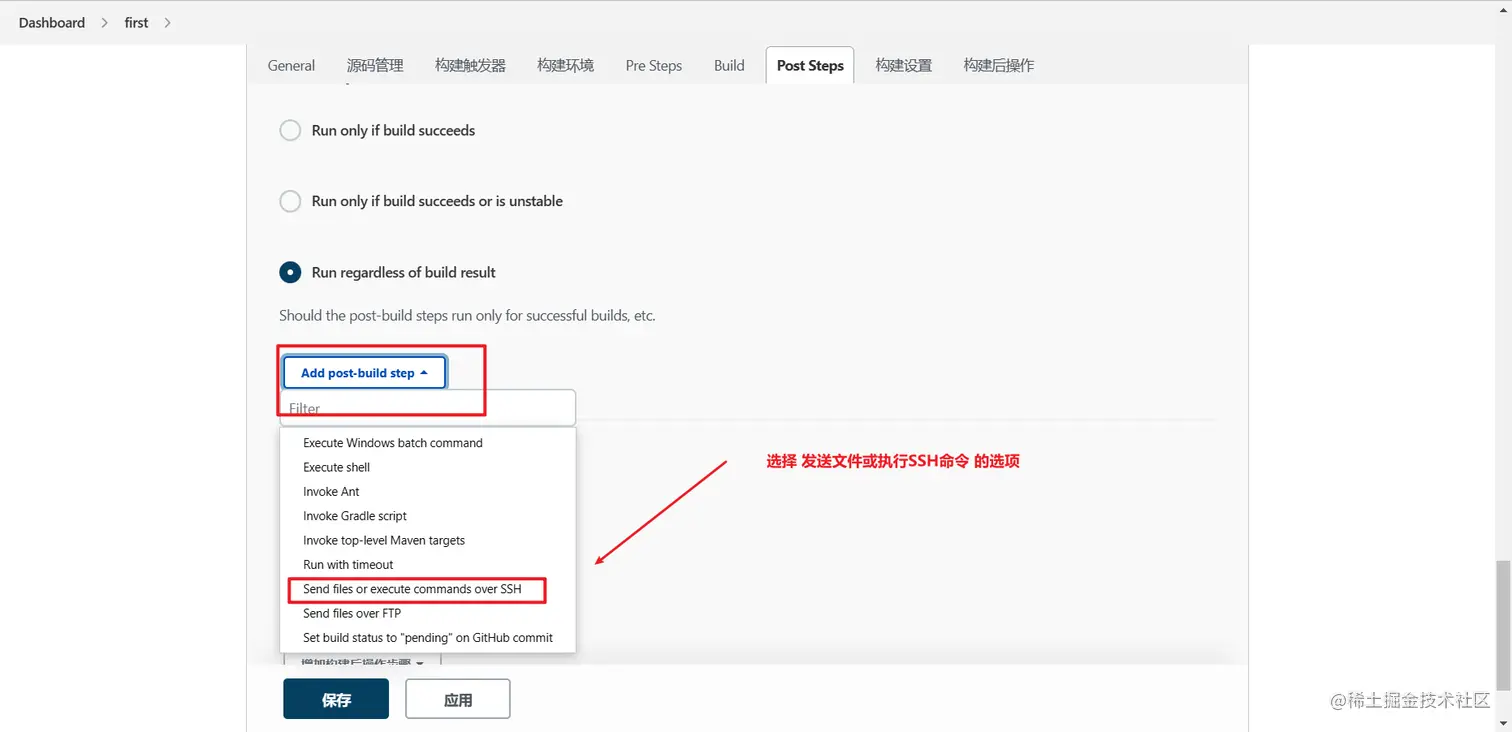

下拉选择 Send files or execute commands over SSH 选项

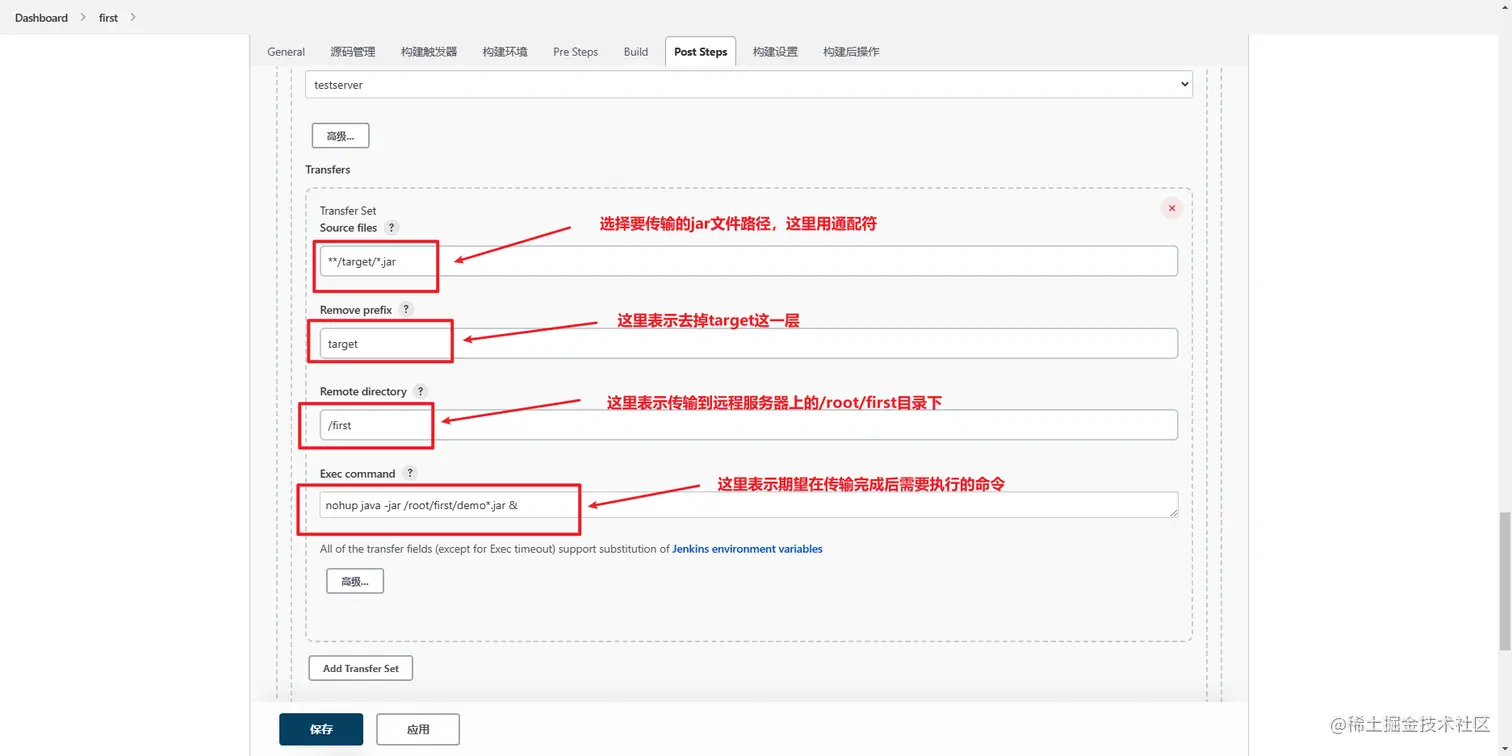

这里配置通配符传输jar文件到代码运行服务器，然后执行我们期望执行的命令，这里我们就演示以下传输完成后启动我们的java演示案例

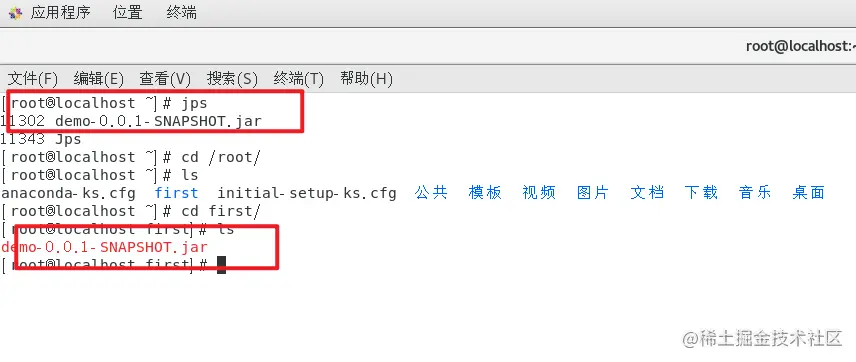

保存后构建，然后进入Runtime服务器的/root/first目录下，就会发现我们刚刚传输过来的jar文件了，这时候我们利用jps命令查看，我们的demo服务已经成功启动了


页面也能正常访问


如果页面访问不了有可能是防火墙阻拦了端口，可以手动输入命令释放，命令我也贴出来

firewall-cmd --add-port=8080/tcp --permanent
firewall-cmd --reload

小结

至此我们已经完成了利用VMware虚拟三台服务器，分别模拟了Gitlab、Jenkins、Runtime服务器的配置以及运行流程。感谢各位小伙伴的支持！
