前言

提到数据可视化，那么相信大家第一反应想到的都是各种的图表，毕竟可视化需求一般都是由地图、饼图、柱状图、折线图等之类的各种图表组成。也就是将各种数据组合拆解成直观的通过大屏幕展示各项数据信息，简而言之就是数据可视化大屏项目。那大家肯定多多少少也参与或接触过可视化大屏项目，在项目中，那我么作为开发者来说更多关注的大多都是布局问题，图表的兼容性问题，窗口变化后图表样式问题，还有什么（？？？）补充一下

2022年完成的最后一个项目，嗯没错，就是数据可视化大屏项目，其实在这之前我有了解过大屏项目，却没有亲自实践过。当时激动的心颤抖的手，我来和你喝杯酒，呵tui，跑题了，这个年还是有味的（清香型）


事实呢，可把我搞的头破血流，每天都是什么鬼，怎么会这样，哎呦我去，怎么又出问题了，快被干趴了。哎呀我服，我服了，大师快来救救我。

大师：


需求明述

那到底什么问题把我搞成这样呢，那就来讲讲是什么需求实现起来让我疯狂。

  • 分为左右两屏，左右两屏的数据需要通信，右侧大屏数据需要根据左侧大屏选择不同的内容展示相应的数据
  • 右侧大屏页面还有跳转页面的逻辑，根据左屏某些操作控制

通俗点说就是两个浏览器之间通信吗。很简单😆😆是吧

解决方案

跨页面通信呢，实现方式还是比较多的，那我也不列举了


就说一下我的实现方式：是大家经常会用到的方式

那就是localStorage了，当然跨域就不适用了，emmmm

就是这个跨域，咱也不清楚为什么，当时这个项目公司接到了，但是呢，甲方把项目分成了两部分，还有另一公司在负责另一部分。这都没问题，毕竟人家甲方吗。问题来了，交接完成之后，甲方把这来两部分分别部署在了两个ip（Don't know why），五雷轰顶，两方的数据通信顿时垮了，怎么办，大师说还得继续干，哎加了好几晚的班

实现步骤

刚开始呢，我的想法很简单没有太多的逻辑，不就是左屏页面发送消息,右屏页面接收消息吗

项目的开发框架Vue3

第一版

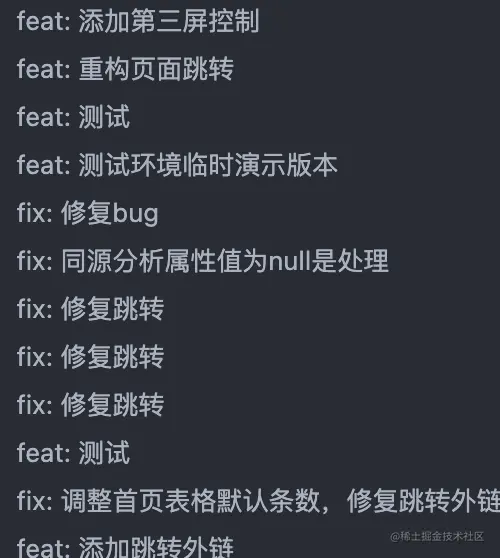

来看下第一版实现，当时想法也比较简单，待我翻一翻代码提交记录😡


映入眼帘的都是流泪的日子，天天修复，没完没了

看看左右屏页面怎么发送与接收消息的

左屏页面发送消息

localStorage.setItem('页面路径', JSON.stringify('参数信息'))

右瓶页面接收消息

window.addEventListener('storage', function (event) {
        console.log(event);
        localStorage.getItem('event.key')
        window.open('')
})

这写法看着中规中矩的，但是过于简单了点，也太不够格了。

事实是页面还是比较多的，总不能满眼都是localStorage吧

第二版

除了localStorage还需要改什么呢，之前说了右侧页面是需要根据左侧跳转的，那也用到了keep-alive保存页面状态，那大家这个时候应该都会想到vue的钩子函数吧onActivated，是的，必须要用到它，在页面切换时，需要接着渲染数据并且重新让右侧屏幕监听数据通信

const WebStorage = {
  set: (key: string, value: any) => {
    localStorage.setItem(key, JSON.stringify(value));
  },
  get: (key: string) => {
    const val = localStorage.getItem(key);
    if (val) {
      return JSON.parse(val);
    }
    return '';
  },
  remove: (key: string) => {
    localStorage.removeItem(key);
  },
};

左屏页面发送消息

 WebStorage.set('页面路径', '参数信息');

右屏页面接收消息

onActivated(() => {
  window.addEventListener('storage', function (event) {
      console.log(event);
      WebStorage.get('event.key')
      window.open('')
  })
}

完善需求问题优化

第二版其实大概的实现方向已经完成了，数据通信也没问题，剩下的就是往里填充一些逻辑了。

那我们在想想，还有哪些问题需要优化完善

  1. 当页面组件被切换移出keep-alive时，还需要清掉window.addEventListener('storage',()=>{}),需要用到onDeactivated
  2. 还有个需求，当右屏没被打开时，左屏时可以操作直接打开右屏的，关闭右屏左屏不受影响
  3. 关闭网页时，需要清空所有存储信息，防止对下次进入网页有影响
  4. 两个浏览器tabs在切换窗口后失活问题

之前localStorage.setItem('页面路径','')已页面路径作为参数的原因呢，一是因为页面比较多，二是因为切换页面通过onActivated激活后，方便通过当前页面的路径作为参数继续监听数据通信

问题解决方案

那我们按照上边几点内容逐个解决下

第一点

只需要在移出时，移除对storage的监听事件

onDeactivated(() => {
    window.removeEventListener('storage', ()=>{});
});

第二点

就是需要来判断下右屏的状态

既然要控制右屏，那最好还是用单独的一个localstorage来存储右屏状态

给定义个名称SCREEN-RIGHT-STATUS

在操作打开右屏时判断下右屏状态，已经打开的话，是不需要在新开窗口的

if (!WebStorage.get(SCREEN-RIGHT-STATUS)) {
      window.open(obj.url);
}

那我们在关闭右屏时呢，只需给它移除

WebStorage.remove(SCREEN-RIGHT-STATUS);

第三点

就是清空所有存储吗

WebStorage.remove(xxxx);

第四点

需要在页面上解决窗口失活问题

window.document.addEventListener('visibilitychange', () => {
      if (window.document.visibilityState === 'visible') {
        // 做一些数据的获取
      }
});

最终版

以上几点内容解决后呢，只需要将它们填充在适当位置，放在对应的页面就可以了，但是呢，体现不出编码能力

最后还是给它来整理一下整成一个hooks

import { onDeactivated } from 'vue';
​
// 上边优化的localStorage文件
import WebStorage from '/storage';
​
// 初始页面的路径
let originalUrl = '';
​
// 右侧屏幕状态管理器
const SCREEN_RIGHT_SHOW = 'SCREEN-RIGHT-STATUS';
​
/**
 * @param {*} bridgeName 存储状态的KEY值
 * @param {*} hasDestroy 是否需要在移除组件时移除监听
 * @returns
 */
export function useScreen(bridgeName = 'SCREEN-INTERACTION', hasDestroy = true) {
  let listenStoreCb;
​
  // 设置存储信息
  function setScreenBridgeValue(obj) {
    // obj为跳转页面的路径以及其它参数
    // !WebStorage.get(SCREEN_RIGHT_SHOW) 判断右屏是否存在
    if (obj.url && !WebStorage.get(SCREEN_RIGHT_SHOW)) {
      window.open(obj.url);
    }
    WebStorage.set(bridgeName, obj);
  }
​
  // 获取存储内容
  function getScreenBridgeValue() {
    return WebStorage.get(bridgeName);
  }
​
  // 清除存储内容
  function clearScreenBridge() {
    WebStorage.remove(bridgeName);
  }
​
  // 监听storage动态
  function listenScreenBridge(fn, cb?) {
    const back = () => {
      const data = getScreenBridgeValue();
      if (data && data.url) {
        // 跳转新页面
        if (originalUrl !== data.url) {
          // 将路径回传
          fn && fn(data.url);
          originalUrl = data.url;
        }
        if (data.data) {
          // 存在其他参数，将其他参数回传
          cb && cb(data.data);
        }
      } else {
        window.close();
      }
    };
​
    listenStoreCb = back;
    window.addEventListener('storage', listenStoreCb);
​
    //解决window在切换窗口后失活问题
    window.document.addEventListener('visibilitychange', () => {
      if (window.document.visibilityState === 'visible') {
        listenStoreCb();
      }
    });
  }
​
  // 页面跳转
  function jumpHref(url) {
    window.location.href = url;
  }
​
  // 右屏页面方法
  function screenDestroy() {
    WebStorage.set(SCREEN_RIGHT_SHOW, true);
    window.onbeforeunload = function () {
      WebStorage.remove(SCREEN_RIGHT_SHOW);
    };
  }
​
  window.onbeforeunload = function () {
    setTimeout(() => {
      clearScreenBridge();
    }, 300);
  };
​
  // 组件移除时出发
  onDeactivated(() => {
    if (listenStoreCb && hasDestroy) {
      window.removeEventListener('storage', listenStoreCb);
    }
  });
​
  return {
    setScreenBridgeValue,
    getScreenBridgeValue,
    listenScreenBridge,
    clearScreenBridge,
    jumpHref,
    screenDestroy,
  };
}

主要说明

Key:SCREEN_RIGHT_SHOW; 维护右屏的状态管理

key:SCREEN-INTERACTION; 维护左右两屏的数据通信

使用方法

那最后如何使用呢，我们先看下左右两屏分别需要做的事情

左屏幕需要做的事情

  • 打开右侧屏幕
  • 向右侧屏幕发送数据
const { setScreenBridgeValue } = useScreen();
​
setScreenBridgeValue({
      url: '页面路径',
      data: { xxxxxx:'xxxxxx' },
});
​
// 打开右侧屏幕在setScreenBridgeValue() 方法内部已处理

右屏幕需要做的事情

  • 接收左屏幕传输的数据
  • 根据url跳转相应的页面
  • 监听存储数据变化
  • 组件移出时移除监听
onActivated(() => {
    // 获取存储书记处
    const res = getScreenBridgeValue();
    // 对数据根据需求逻辑做些处理
    // xxxxxxxxxx

    //监听storage更新
    listenScreenBridge(
      (url) => {
        //跳转相应页面
        jumpHref(url);
      },
      (data) => {
        // 对数据变化后需求逻辑做些处理
        // xxxxxxxxxx
      },
    );

    // 右屏关闭时清除右屏状态
    screenDestroy();
  });

至于上述碰到的问题localStorage跨域通信

我改用的解决方式是通过url参数的形式进行了数据的传输，只需要在有需求的地方单独处理这种传输方式

不过应该很大概率不会碰到这个问题

结语

如果感觉此文的大屏数据交互方式对你帮助的话，请不吝点个赞🥺🥺🥺，支持一下
