Android NDK 开发实践

阿健君
694 阅读7分钟

NDK（Native Development Kit）开发是让开发者能够在 Android 平台上使用 C/C++ 语言进行编程的工具集，它是一项强大而又具有挑战性的技术。

NDK 开发的作用

  • 性能优化：对于一些计算密集型或对性能要求苛刻的任务，比如图像处理，音频处理，物理模拟等，使用 C/C++ 编写可以充分发挥底层硬件的性能，运行效率更高。
  • 代码复用：如果已经有现有的 C/C++ 代码库，例如一些成熟的算法库，游戏引擎等，可以通过 NDK 将其集成到 Android 应用中，避免重新开发。
  • 加密保护：某些关键的加密算法或安全相关的代码，使用 C/C++ 编写相对更难被反编译和破解，增加代码的保密性和安全性。在 Java/Kotlin 代码中，由于其字节码的特性，反编译相对容易，而 C/C++ 编译后的二进制代码更难被直接理解和逆向工程。
  • 跨平台开发：如果需要同时支持多个平台，将核心逻辑用 C/C++ 编写，然后通过 NDK 集成到 Android 中，可以减少在不同平台上的重复开发工作。
  • 深入系统交互：某些情况下，需要直接与底层系统进行交互，比如访问特定的硬件设备，实现底层网络协议等，NDK 可以提供这种能力。

NDK 与 JNI 的关系

JNI 的全称为 Java Native Interface，即 Java 的本地接口，可以实现 Java 与 C/C++ 语言的交互。NDK 和 JNI 就像是一对好搭档，NDK 就像是一个装满各种工具和资源的大箱子，能让我们用 C/C++ 语言来编写代码，然后把这些代码整合到 Android 应用中，而 JNI 呢，更像是一座连接 Java 世界和 C/C++ 语言世界的桥梁，它让 Java 代码能够和用 C/C++ 写的代码相互交流，传递数据。没有 JNI，Java 代码和 C/C++ 代码就像是两个语言不通的小伙伴，没法一起愉快地玩耍。

简单来说，NDK 提供了开发的环境和工具，而 JNI 负责在 Java 和原生代码之间牵线搭桥，让它们能够协同工作。

创建 Native C++ 项目

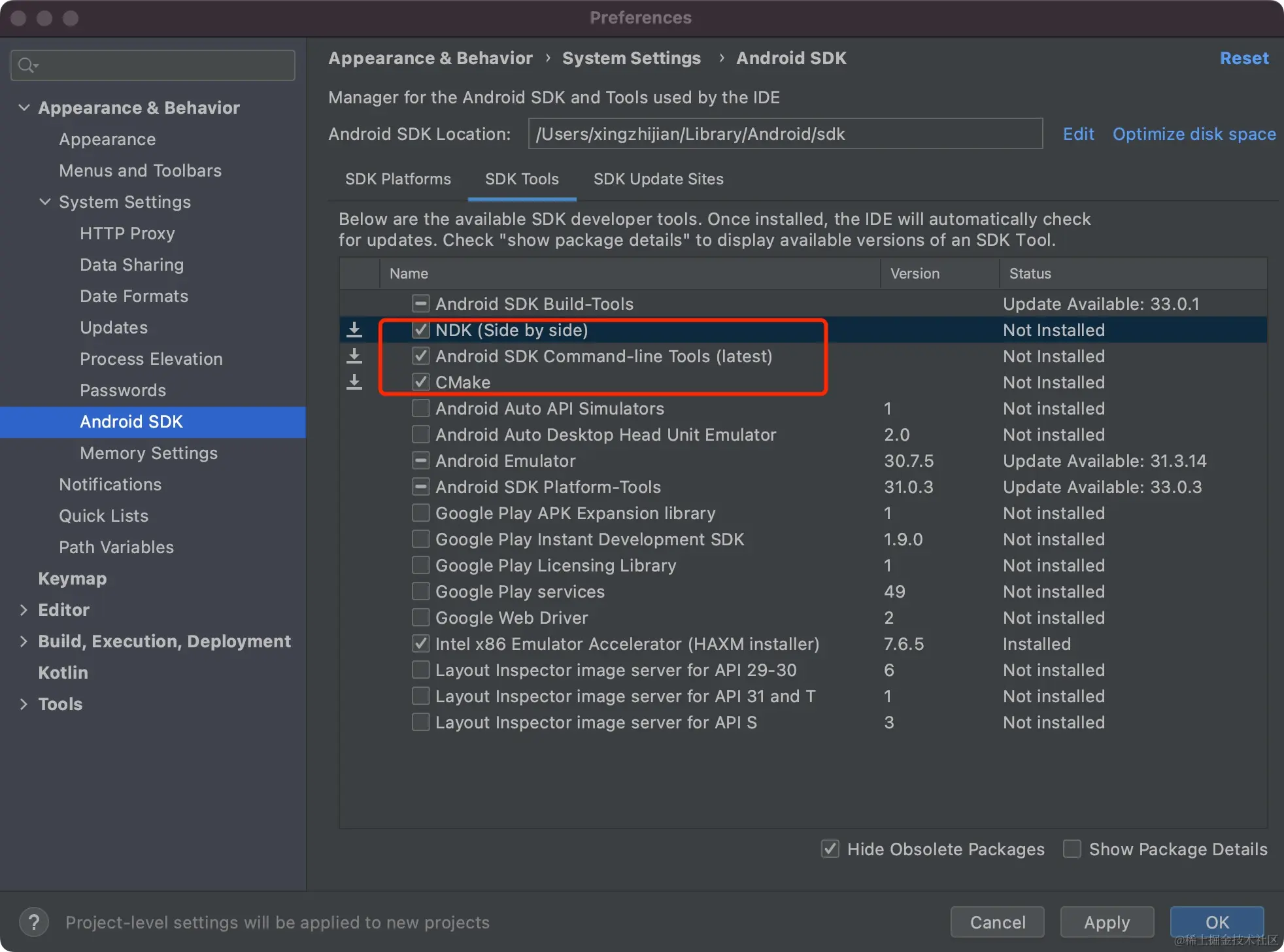

创建 NDK Project 之前，我们得先确保本地有 NDK 环境。如果没有，则需要先下载并配置好环境变量。

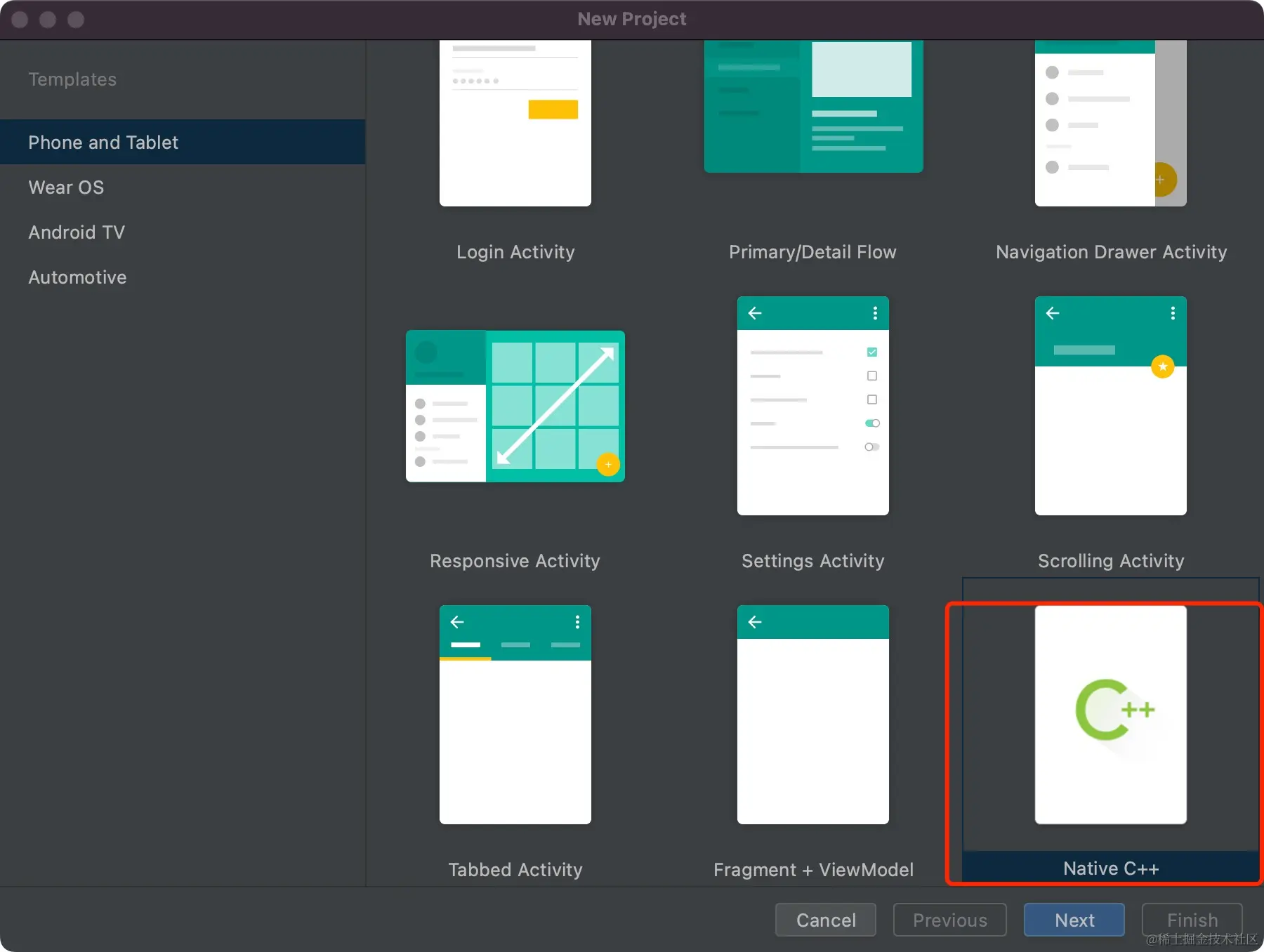

环境变量配置好之后，用 Android Studio 创建一个 Native C++ Project


Finish 之后，Android Studio 会为我们创建一些相关的代码文件，我们先来看看 build.gradle

plugins {
    id 'com.android.application'
    id 'org.jetbrains.kotlin.android'
}

android {
    compileSdk 33

    defaultConfig {
        applicationId "com.jian.nativelib"
        minSdk 26
        targetSdk 33
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
        // 用于配置 cmake 命令参数
        externalNativeBuild {
            cmake {
                cppFlags ''
            }
        }
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    kotlinOptions {
        jvmTarget = '1.8'
    }
    // 定义 cmake 版本和构建脚本 CMakeLists 的路径
    externalNativeBuild {
        cmake {
            path file('src/main/cpp/CMakeLists.txt')
            version '3.18.1'
        }
    }
    buildFeatures {
        viewBinding true
    }
    ndkVersion '25.1.8937393'
}

dependencies {

    implementation 'androidx.core:core-ktx:1.7.0'
    implementation 'androidx.appcompat:appcompat:1.3.0'
    implementation 'com.google.android.material:material:1.4.0'
    implementation 'androidx.constraintlayout:constraintlayout:2.0.4'
    testImplementation 'junit:junit:4.13.2'
    androidTestImplementation 'androidx.test.ext:junit:1.1.3'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.4.0'
}

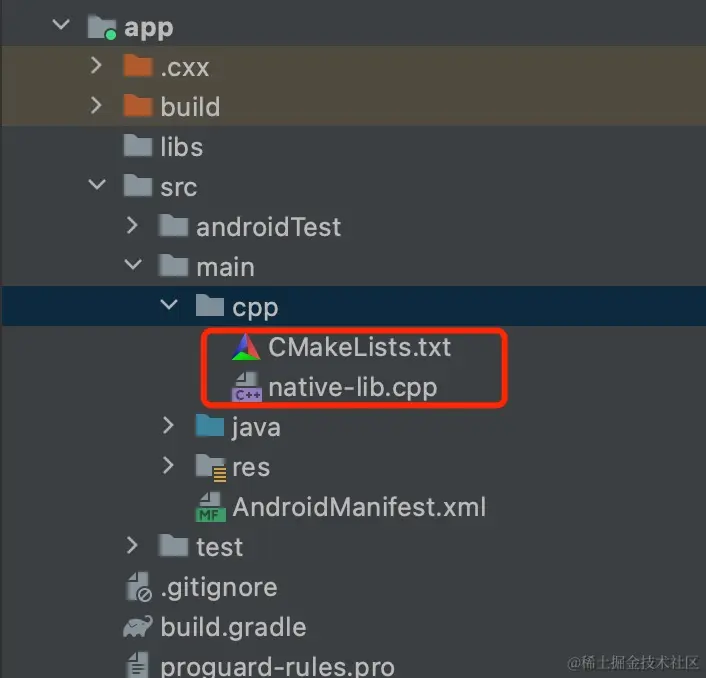

build 文件里会有 externalNativeBuild 配置项，我们再看下官方提供的简单 JNI 交互示例，Android Studio 会为我们创建如下两个文件。


CMakeLists 是 cmake 的构建脚本，具体看注释，如下所示：


# 设置 cmake 最小版本

cmake_minimum_required(VERSION 3.18.1)

# 声明和命名项目

project("nativelib")

# 编译 library

add_library( # 设置 library 名称
        nativelib

        # 设置 library 模式，SHARED 会编译 so 文件，STATIC 则不会
        SHARED

        # 设置原生代码路径
        native-lib.cpp)

# 搜索 library

find_library( # 设置路径变量的名称
        log-lib

        # 指定希望 cmake 查找的 NDK 库的名称
        log)

# 关联 library

target_link_libraries( # 指定目标库
        nativelib

        # 将目标库链接到 NDK 中包含的日志库
        ${log-lib})

native-lib 就是需要实现的原生代码，方法名的格式是：Java_包名_类名_方法名

#include <jni.h>
#include <string>

extern "C" JNIEXPORT jstring JNICALL
Java_com_jian_nativelib_MainActivity_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

JNIEnv 是指向 JNI 环境的指针，可以用它来访问 JNI 提供的接口方法，jobject 表示对象中的 this。

对应的 MainActivity 调用代码如下：

class MainActivity : AppCompatActivity() {

    private lateinit var binding: ActivityMainBinding

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        binding = ActivityMainBinding.inflate(layoutInflater)
        setContentView(binding.root)

        binding.sampleText.text = stringFromJNI()
    }

    // external 用于声明某个方法不由 Kotlin 实现，与 Java 的 native 相似
    external fun stringFromJNI(): String

    companion object {
        init {
            System.loadLibrary("nativelib")
        }
    }
}

对应的数据类型

两边对应的数据类型，Android Studio 会帮我们生成，我们只需定义好方法，比如，我们 MainActivity 中添加一个方法。

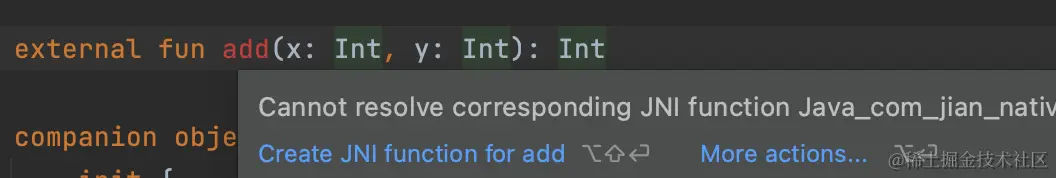

截屏2023-01-31 17.08.47.png

点击 Create JNI function for add，就会自动生成对应的数据类型代码。

extern "C"
JNIEXPORT jint JNICALL
Java_com_jian_nativelib_MainActivity_add(JNIEnv *env, jobject thiz, jint x, jint y) {
    // TODO: implement add()
}

再比如，在 MainActivity 中添加一个带引用类型的方法。

external fun getArraySize(a: IntArray, b: FloatArray): Int

生成对应的数据类型如下，其实大多就是在类型前面加个 “j”。

extern "C"
JNIEXPORT jint JNICALL
Java_com_jian_nativelib_MainActivity_getArraySize(JNIEnv *env, jobject thiz, jintArray a,
                                                  jfloatArray b) {
    // TODO: implement getArraySize()
}

处理对象

JNI 会把所有对象当作一个 C 指针传递到本地方法中，这个指针指向 JVM 内部数据结构，而内部数据结构在内存中的存储方式是不可见的，所以只能通过 JNIEnv 指针指向的函数来操作 JVM 的数据结构。

比如，我们有一个方法，操作一个字符串。

external fun handleString(str: String): String

由于字符串属于引用类型，所以不能像访问基本数据类型那样使用，native 只能通过 JNI 函数来访问字符串内容，代码如下：

extern "C"
JNIEXPORT jstring JNICALL
Java_com_jian_nativelib_MainActivity_handleString(JNIEnv *env, jobject thiz, jstring str) {
    // 从内存中拷贝出来供 native 使用
    const char *copyStr = (char *) env->GetStringUTFChars(str, NULL);
    if (copyStr == NULL) {
        return NULL;
    }
    char newStr[128] = {0};
    strcpy(newStr, copyStr);
    // 附加字符串
    strcat(newStr, "NDK");
    // 需要手动释放资源
    env->ReleaseStringUTFChars(str, copyStr);
    // 编码转换，因为 C/C++ 默认使用 UTF 编码，而 Kotlin 是 Unicode 编码。
    return env->NewStringUTF(newStr);

}

对于基本数据类型的数组，可以直接访问，举个例子，有个处理数组的方法，如下所示：

external fun handleArray(a: IntArray)

对应的 native 方法为

extern "C"
JNIEXPORT void JNICALL
Java_com_jian_nativelib_MainActivity_handleArray(JNIEnv *env, jobject thiz, jintArray a) {
    // 获取数组长度
    jint length = env->GetArrayLength(a);
    // 转化成本地数组
    jint *array = env->GetIntArrayElements(a, nullptr);
    // 遍历改变数组的值
    for (int i = 0; i < length; i++) {
        array[i] = i;
    }
    // 更新并释放数组
    env->ReleaseIntArrayElements(a, array, 0);
}

而数组元素为对象时，则不能直接访问，比如需要处理一个字符串数组

external fun handleObjArray(strArray: Array<String>)

extern "C"
JNIEXPORT void JNICALL
Java_com_jian_nativelib_MainActivity_handleObjArray(JNIEnv *env, jobject thiz,
                                                    jobjectArray str_array) {
    // 获取数组长度
    jint length = env->GetArrayLength(str_array);
    for (int i = 0; i < length; i++) {
        // 获取元素
        jstring element = (jstring) env->GetObjectArrayElement(str_array, i);
        // 设置元素
        env->SetObjectArrayElement(str_array, i, env->NewStringUTF("NDK"));
    }

}

so 库

为了方便使用，NDK 提供了一些脚本，使得更容易编译 C/C++ 代码，这个编译文件为 so 文件，就是 C/C++ 库。so 文件在程序运行时就会加载，要调用 so 文件，必有某个 kotlin 类运行时加载 native 库，并通过 JNI 调用了它的方法，所以一般情况下，都是 jar 包和 so 库一起提供出去，下面就简单整一个吧！

我们新建一个 NDK 项目，然后再创建一个 Module，在这个 Module 中创建一个类，用于调用 JNI 方法。

class JniMethod {
    companion object {
        init {
            System.loadLibrary("jniso")
        }

        external fun stringFromJNI(): String
    }
}

对应的 native 方法为

extern "C"
JNIEXPORT jstring JNICALL
Java_com_jian_mylibrary_JniMethod_00024Companion_stringFromJNI(JNIEnv *env, jobject thiz) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

然后我们运行这个项目，然后 so 库在这里。


默认支持 x86，如果想支持多种库架构，则可在 build.gradle 中配置一下，配置后记得 Clean 和同步一下。

defaultConfig {
    ...
    externalNativeBuild {
        cmake {
            cppFlags ''
        }
    }
    ndk {
        // 设置支持的 so 库架构
        abiFilters 'armeabi-v7a', 'arm64-v8a', 'x86', 'x86_64'
    }

}

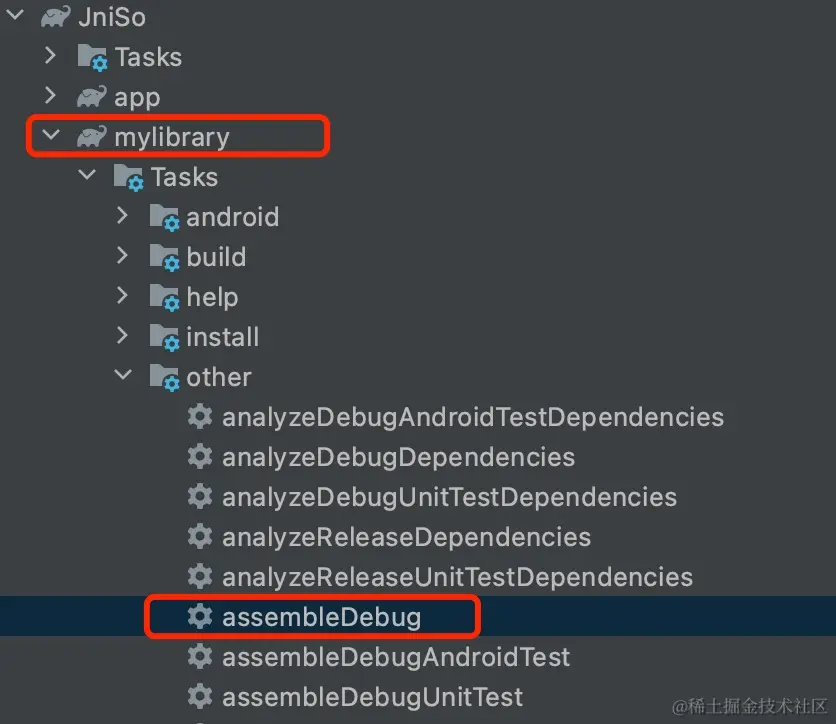

对应的调用方法在 kotlin 文件中，所以，我们需要将这个 module 打包成 jar 包。执行命令

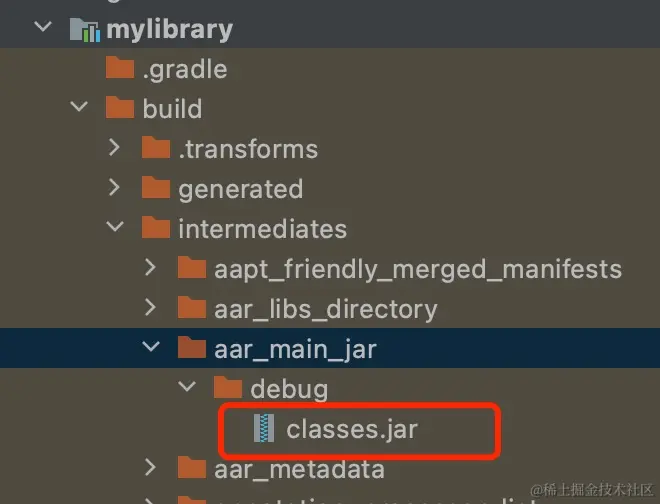

然后就会在该路径下生成 jar 包


现在 so 库和 jar 包都有了，就可以提供出去啦，将 so 库放到 jniLibs 目录下，jar 包放在 libs 目录下，然后项目中引入就行啦 ～
