OpenCV中的绘图功能

目标

在这里，将学习以下功能：

  • cv2.line()
  • cv2.circle()
  • cv2.rectangle()
  • cv2.ellipse()
  • cv2.putText()

代码

在上述所有功能中，将看到一些常见的参数，如下所示:

  • img: 要绘制形状的图像，类似于基底

  • color: 形状的颜色，对于BGR，将其作为元组传递，例如：(255,0,0)对于蓝色。对于灰度，

    只需传递标量值即可

  • thickness：线或圆等的粗细。如果对闭合图形（如圆）传递 -1 ，它将填充形状， 0 表示无填充。默认厚度= 1

  • lineType：线的类型，是否为8连接线，抗锯齿线等。默认情况下，为8连接线。cv.LINE_AA给出了抗锯齿的线条，看起来非常适合曲线。

画线

要绘制一条线，需要传递线的开始和结束坐标。将创建一个黑色图像，并从左上角到右下角在其上绘制一条蓝线。

import cv2
import numpy as np

# 创建黑色的图像
img = np.zeros((512,512,3), np.uint8)

# 绘制一条厚度为5的蓝色对角线
cv2.line(img, (0,0), (511,511), (255,0,0), 5)
cv2.imshow('line', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

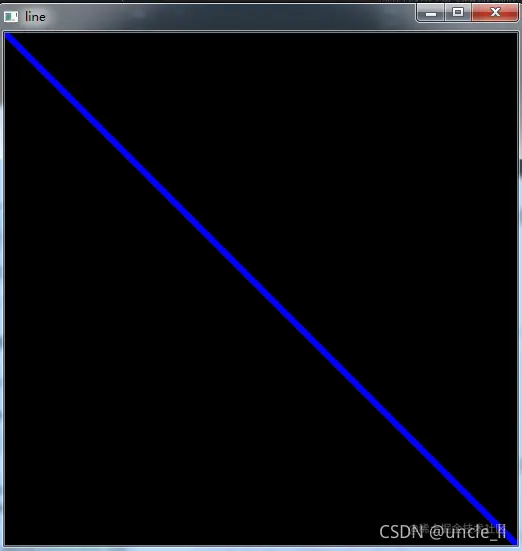

在这里插入图片描述

画矩形

要绘制矩形，需要矩形的左上角和右下角。这次，将在图像的右上角绘制一个绿色矩形。

import cv2
import numpy as np

# 创建黑色的图像
img = np.zeros((512,512,3), np.uint8)

# 绘制绿色矩阵
cv2.rectangle(img, (384,0), (510,128), (0,255,0), 3)
cv2.imshow('rectangle', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这里插入图片描述

画圆圈

要绘制一个圆，需要其中心坐标和半径。我们将在上面绘制的矩形内绘制一个红色的圆， 并填充。

import cv2
import numpy as np

# 创建黑色的图像
img = np.zeros((512,512,3), np.uint8)

# 绘制圆圈
cv.circle(img,(447,63), 63, (0,0,255), -1)
cv2.imshow('circle', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这里插入图片描述

画椭圆

要绘制椭圆，需要传递几个参数。一个参数是中心位置（x，y）。下一个参数是轴长度（长轴长度，短轴长度）。angle是椭圆沿逆时针方向旋转的角度。startAngle和endAngle表示从主轴沿顺时针方向测量的椭圆弧的开始和结束。即给出0和360给出完整的椭圆。有关更多详细信息，请参阅cv.ellipse的文档。下面的示例在图像的中心绘制一个椭圆形。

import cv2
import numpy as np

# 创建黑色的图像
img = np.zeros((512,512,3), np.uint8)

# 绘制蓝色的椭圆
cv2.ellipse(img,(256,256),(100,50),0,0,180,255,-1)  # 180：半椭圆
cv2.imshow('ellipse', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这里插入图片描述

画多边形

要绘制多边形，首先需要顶点的坐标。将这些点组成形状为 ROWSx1x2 的数组，其中 ROWS 是顶点

数，并且其类型应为int32。在这里，绘制了一个带有四个顶点的黄色小多边形。

import cv2
import numpy as np

# 创建黑色的图像
img = np.zeros((512,512,3), np.uint8)

# 绘制多边形
pts = np.array([[10,5],[20,30],[70,20],[50,10]], np.int32)
pts = pts.reshape((-1,1,2))
cv2.polylines(img, [pts],True,(0,255,255))
cv2.imshow('mul', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这里插入图片描述

注意 如果第三个参数为False，将获得一条连接所有点的折线，而不是闭合形状。cv2.polylines()可用于绘制多条线。只需创建要绘制的所有线条的列表，然后将其传递给函数即可。所有线条将单独绘制。与为每条线调用cv2.line相比，绘制一组线是一种更好，更快的方法。

向图像添加文本

要将文本放入图像中，需要指定以下内容。

  • 要写入的文字数据
  • 要放置它的位置坐标（即数据开始的左下角）
  • 字体类型（检查cv.putText文档以获取受支持的字体）
  • 字体比例（指定字体大小）
  • 常规的内容，例如颜色，厚度，线条类型等。为了获得更好的外观，建议使用lineType = cv.LINE_AA
import cv2
import numpy as np

# 创建黑色的图像
img = np.zeros((512,512,3), np.uint8)

# 添加文字
font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(img,'OpenCV',(10,500), font, 4, (255,255,255), 2, cv2.LINE_AA)
cv2.imshow('text', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

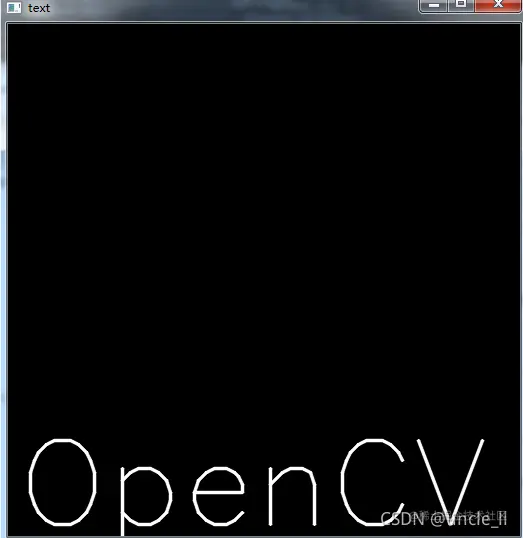

在这里插入图片描述

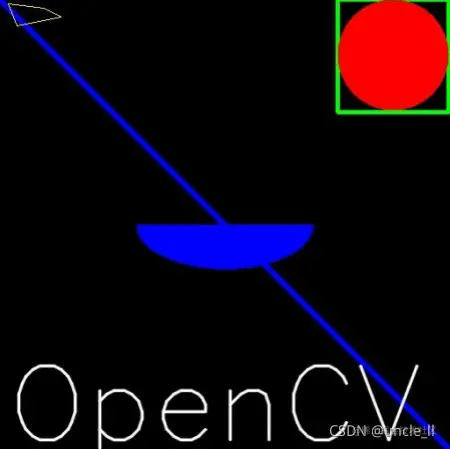

综合起来

import cv2
import numpy as np

img = np.zeros((512,512,3), np.uint8)
cv2.line(img, (0,0), (511,511), (255,0,0), 5)
cv2.rectangle(img, (384,0), (510,128), (0,255,0), 3)
cv2.circle(img,(447,63), 63, (0,0,255), -1)
cv2.ellipse(img,(256,256),(100,50),0,0,360,255,-1)
font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(img,'OpenCV',(10,500), font, 4,(255,255,255),2,cv2.LINE_AA)
cv2.imshow('total', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这里插入图片描述
