网络模型

1. OSI七层模型

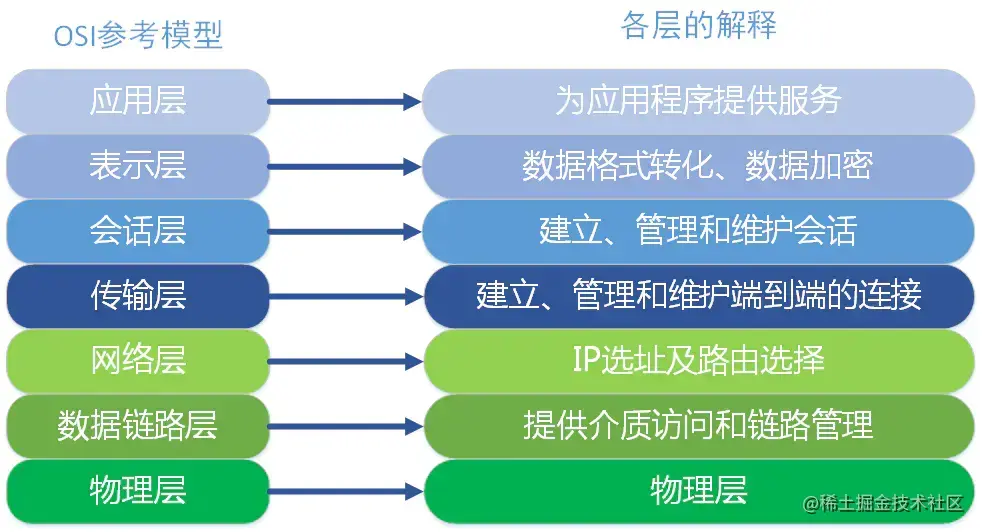

ISO为了更好的使网络应用更为普及，推出了OSI参考模型。 image

（1）应用层

OSI参考模型中最靠近用户的一层，是为计算机用户提供应用接口，也为用户直接提供各种网络服务。我们常见应用层的网络服务协议有：HTTP，HTTPS，FTP，POP3、SMTP等。

在客户端与服务器中经常会有数据的请求，这个时候就是会用到http(hyper text transfer protocol)(超文本传输协议)或者https.在后端设计数据接口时，我们常常使用到这个协议。

FTP是文件传输协议，在开发过程中，个人并没有涉及到，但是我想，在一些资源网站，比如百度网盘迅雷应该是基于此协议的。

SMTP是simple mail transfer protocol（简单邮件传输协议）。在一个项目中，在用户邮箱验证码登录的功能时，使用到了这个协议。

（2）表示层

表示层提供各种用于应用层数据的编码和转换功能,确保一个系统的应用层发送的数据能被另一个系统的应用层识别。如果必要，该层可提供一种标准表示形式，用于将计算机内部的多种数据格式转换成通信中采用的标准表示形式。数据压缩和加密也是表示层可提供的转换功能之一。

在项目开发中，为了方便数据传输，可以使用base64对数据进行编解码。如果按功能来划分，base64应该是工作在表示层。

（3）会话层

会话层就是负责建立、管理和终止表示层实体之间的通信会话。该层的通信由不同设备中的应用程序之间的服务请求和响应组成。

（4）传输层

传输层建立了主机端到端的链接，传输层的作用是为上层协议提供端到端的可靠和透明的数据传输服务，包括处理差错控制和流量控制等问题。

该层向高层屏蔽了下层数据通信的细节，使高层用户看到的只是在两个传输实体间的一条主机到主机的、可由用户控制和设定的、可靠的数据通路。我们通常说的，TCP UDP就是在这一层。端口号既是这里的“端”。

（5）网络层

本层通过IP寻址来建立两个节点之间的连接，为源端的运输层送来的分组，选择合适的路由和交换节点，正确无误地按照地址传送给目的端的运输层。就是通常说的IP层。这一层就是我们经常说的IP协议层。IP协议是Internet的基础。我们可以这样理解，网络层规定了数据包的传输路线，而传输层则规定了数据包的传输方式。

（6）数据链路层

将比特组合成字节,再将字节组合成帧,使用链路层地址 (以太网使用MAC地址)来访问介质,并进行差错检测。网络层与数据链路层的对比，通过上面的描述，我们或许可以这样理解，网络层是规划了数据包的传输路线，而数据链路层就是传输路线。不过，在数据链路层上还增加了差错控制的功能。

（7）物理层

实际最终信号的传输是通过物理层实现的。通过物理介质传输比特流。规定了电平、速度和电缆针脚。常用设备有（各种物理设备）集线器、中继器、调制解调器、网线、双绞线、同轴电缆。这些都是物理层的传输介质。

OSI七层模型通信特点：对等通信对等通信，为了使数据分组从源传送到目的地，源端OSI模型的每一层都必须与目的端的对等层进行通信，这种通信方式称为对等层通信。在每一层通信过程中，使用本层自己协议进行通信。

2. TCP/IP五层协议

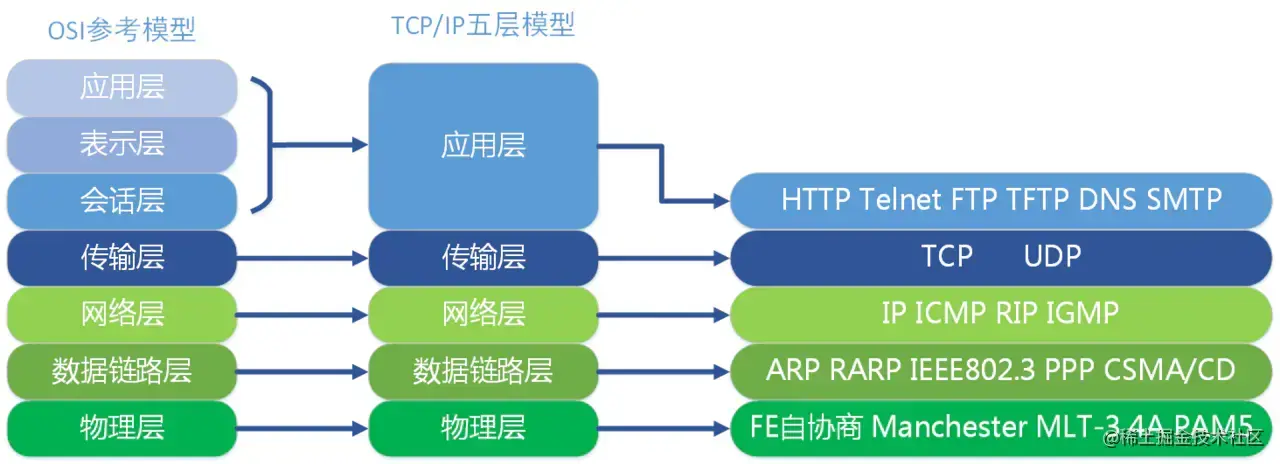

TCP/IP五层协议和OSI的七层协议对应关系如下： image

应用层 (application layer)：直接为应用进程提供服务。应用层协议定义的是应用进程间通讯和交互的规则，不同的应用有着不同的应用层协议，如 HTTP协议（万维网服务）、FTP协议（文件传输）、SMTP协议（电子邮件）、DNS（域名查询）等。
传输层 (transport layer)：有时也译为运输层，它负责为两台主机中的进程提供通信服务。该层主要有以下两种协议：

传输控制协议 (Transmission Control Protocol，TCP)：提供面向连接的、可靠的数据传输服务，数据传输的基本单位是报文段（segment）；

用户数据报协议 (User Datagram Protocol，UDP)：提供无连接的、尽最大努力的数据传输服务，但不保证数据传输的可靠性，数据传输的基本单位是用户数据报。
网络层 (internet layer)：有时也译为网际层，它负责为两台主机提供通信服务，并通过选择合适的路由将数据传递到目标主机。
数据链路层 (data link layer)：负责将网络层交下来的 IP 数据报封装成帧，并在链路的两个相邻节点间传送帧，每一帧都包含数据和必要的控制信息（如同步信息、地址信息、差错控制等）。
物理层 (physical Layer)：确保数据可以在各种物理媒介上进行传输，为数据的传输提供可靠的环境。

从上图中可以看出，TCP/IP模型比OSI模型更加简洁，它把应用层/表示层/会话层全部整合为了应用层。在每一层都工作着不同的设备，比如我们常用的交换机就工作在数据链路层的，一般的路由器是工作在网络层的。

在每一层实现的协议也各不同，即每一层的服务也不同，下图列出了每层主要的传输协议：

同样，TCP/IP五层协议的通信方式也是对等通信：

TCP与UDP

1. TCP 和 UDP的概念及特点

TCP 和 UDP都是传输层协议，他们都属于TCP/IP协议族：

（1）UDP

UDP的全称是用户数据报协议，在网络中它与TCP协议一样用于处理数据包，是一种无连接的协议。在OSI模型中，在传输层，处于IP协议的上一层。UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点，也就是说，当报文发送之后，是无法得知其是否安全完整到达的。它的特点如下：

1）面向无连接

首先 UDP 是不需要和 TCP一样在发送数据前进行三次握手建立连接的，想发数据就可以开始发送了。并且也只是数据报文的搬运工，不会对数据报文进行任何拆分和拼接操作。具体来说就是：

在发送端，应用层将数据传递给传输层的 UDP 协议，UDP 只会给数据增加一个 UDP 头标识下是 UDP 协议，然后就传递给网络层了在接收端，网络层将数据传递给传输层，UDP 只去除 IP 报文头就传递给应用层，不会任何拼接操作

2）有单播，多播，广播的功能

UDP 不止支持一对一的传输方式，同样支持一对多，多对多，多对一的方式，也就是说 UDP 提供了单播，多播，广播的功能。

3）面向报文

发送方的UDP对应用程序交下来的报文，在添加首部后就向下交付IP层。UDP对应用层交下来的报文，既不合并，也不拆分，而是保留这些报文的边界。因此，应用程序必须选择合适大小的报文

4）不可靠性

首先不可靠性体现在无连接上，通信都不需要建立连接，想发就发，这样的情况肯定不可靠。并且收到什么数据就传递什么数据，并且也不会备份数据，发送数据也不会关心对方是否已经正确接收到数据了。再者网络环境时好时坏，但是 UDP 因为没有拥塞控制，一直会以恒定的速度发送数据。即使网络条件不好，也不会对发送速率进行调整。这样实现的弊端就是在网络条件不好的情况下可能会导致丢包，但是优点也很明显，在某些实时性要求高的场景（比如电话会议）就需要使用 UDP 而不是 TCP。

5）头部开销小，传输数据报文时是很高效的。

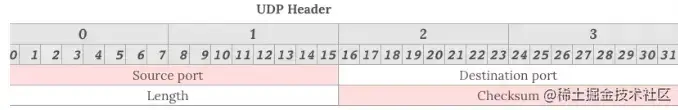

UDP 头部包含了以下几个数据：

两个十六位的端口号，分别为源端口（可选字段）和目标端口
整个数据报文的长度
整个数据报文的检验和（IPv4 可选字段），该字段用于发现头部信息和数据中的错误

因此 UDP 的头部开销小，只有8字节，相比 TCP 的至少20字节要少得多，在传输数据报文时是很高效的。

（2）TCP

TCP的全称是传输控制协议是一种面向连接的、可靠的、基于字节流的传输层通信协议。TCP 是面向连接的、可靠的流协议（流就是指不间断的数据结构）。它有以下几个特点：

1）面向连接

面向连接，是指发送数据之前必须在两端建立连接。建立连接的方法是“三次握手”，这样能建立可靠的连接。建立连接，是为数据的可靠传输打下了基础。

2）仅支持单播传输

每条TCP传输连接只能有两个端点，只能进行点对点的数据传输，不支持多播和广播传输方式。

3）面向字节流

TCP不像UDP一样那样一个个报文独立地传输，而是在不保留报文边界的情况下以字节流方式进行传输。

4）可靠传输

对于可靠传输，判断丢包、误码靠的是TCP的段编号以及确认号。TCP为了保证报文传输的可靠，就给每个包一个序号，同时序号也保证了传送到接收端实体的包的按序接收。然后接收端实体对已成功收到的字节发回一个相应的确认(ACK)；如果发送端实体在合理的往返时延(RTT)内未收到确认，那么对应的数据（假设丢失了）将会被重传。

5）提供拥塞控制

当网络出现拥塞的时候，TCP能够减小向网络注入数据的速率和数量，缓解拥塞。

6）提供全双工通信

TCP允许通信双方的应用程序在任何时候都能发送数据，因为TCP连接的两端都设有缓存，用来临时存放双向通信的数据。当然，TCP可以立即发送一个数据段，也可以缓存一段时间以便一次发送更多的数据段（最大的数据段大小取决于MSS）

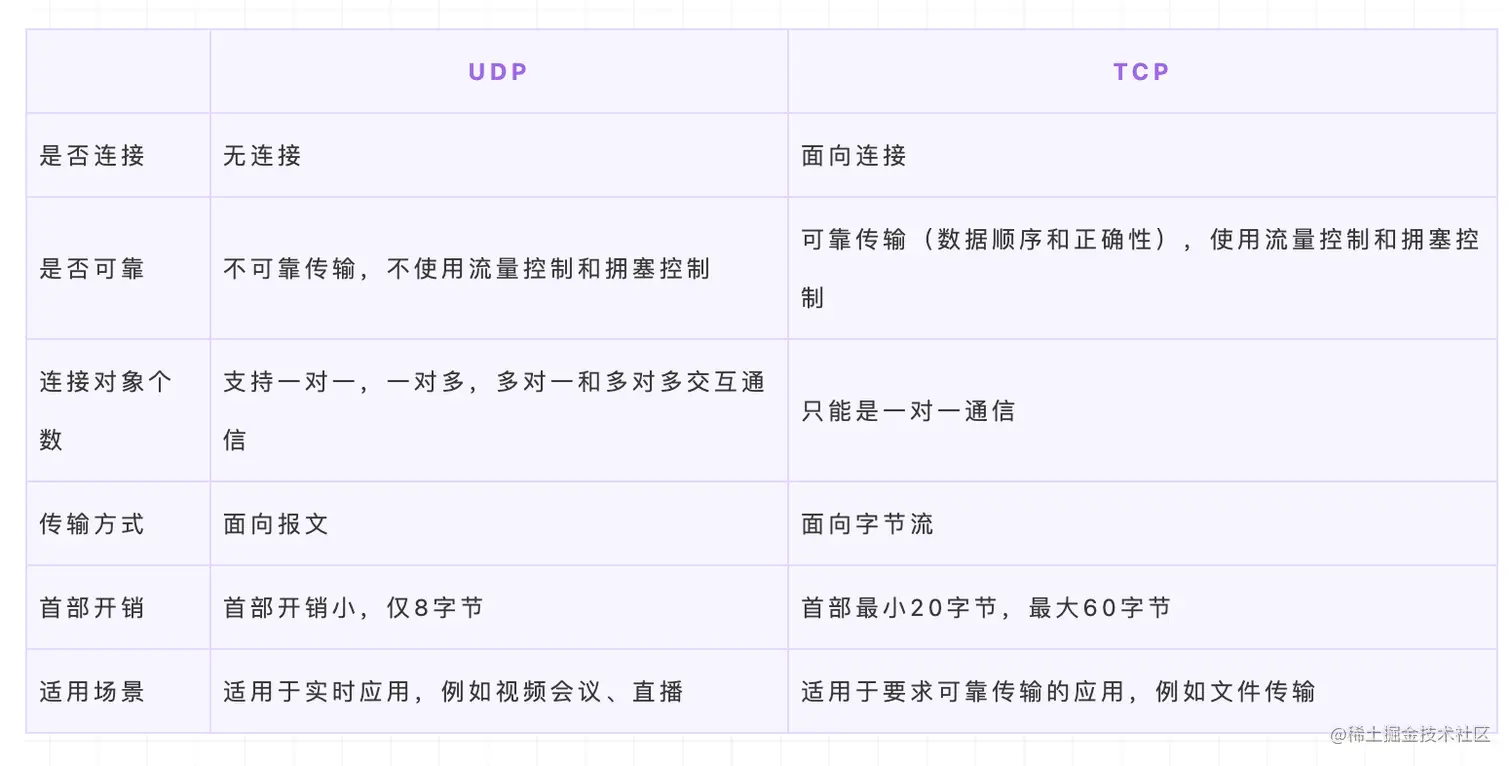

2. TCP和UDP的区别

3. TCP和UDP的使用场景

TCP应用场景：效率要求相对低，但对准确性要求相对高的场景。因为传输中需要对数据确认、重发、排序等操作，相比之下效率没有UDP高。例如：文件传输（准确高要求高、但是速度可以相对慢）、接受邮件、远程登录。
UDP应用场景：效率要求相对高，对准确性要求相对低的场景。例如：QQ聊天、在线视频、网络语音电话（即时通讯，速度要求高，但是出现偶尔断续不是太大问题，并且此处完全不可以使用重发机制）、广播通信（广播、多播）。

4. UDP协议为什么不可靠？

UDP在传输数据之前不需要先建立连接，远地主机的运输层在接收到UDP报文后，不需要确认，提供不可靠交付。总结就以下四点：

不保证消息交付：不确认，不重传，无超时
不保证交付顺序：不设置包序号，不重排，不会发生队首阻塞
不跟踪连接状态：不必建立连接或重启状态机
不进行拥塞控制：不内置客户端或网络反馈机制

5. TCP的重传机制

由于TCP的下层网络（网络层）可能出现丢失、重复或失序的情况，TCP协议提供可靠数据传输服务。为保证数据传输的正确性，TCP会重传其认为已丢失（包括报文中的比特错误）的包。TCP使用两套独立的机制来完成重传，一是基于时间，二是基于确认信息。

TCP在发送一个数据之后，就开启一个定时器，若是在这个时间内没有收到发送数据的ACK确认报文，则对该报文进行重传，在达到一定次数还没有成功时放弃并发送一个复位信号。

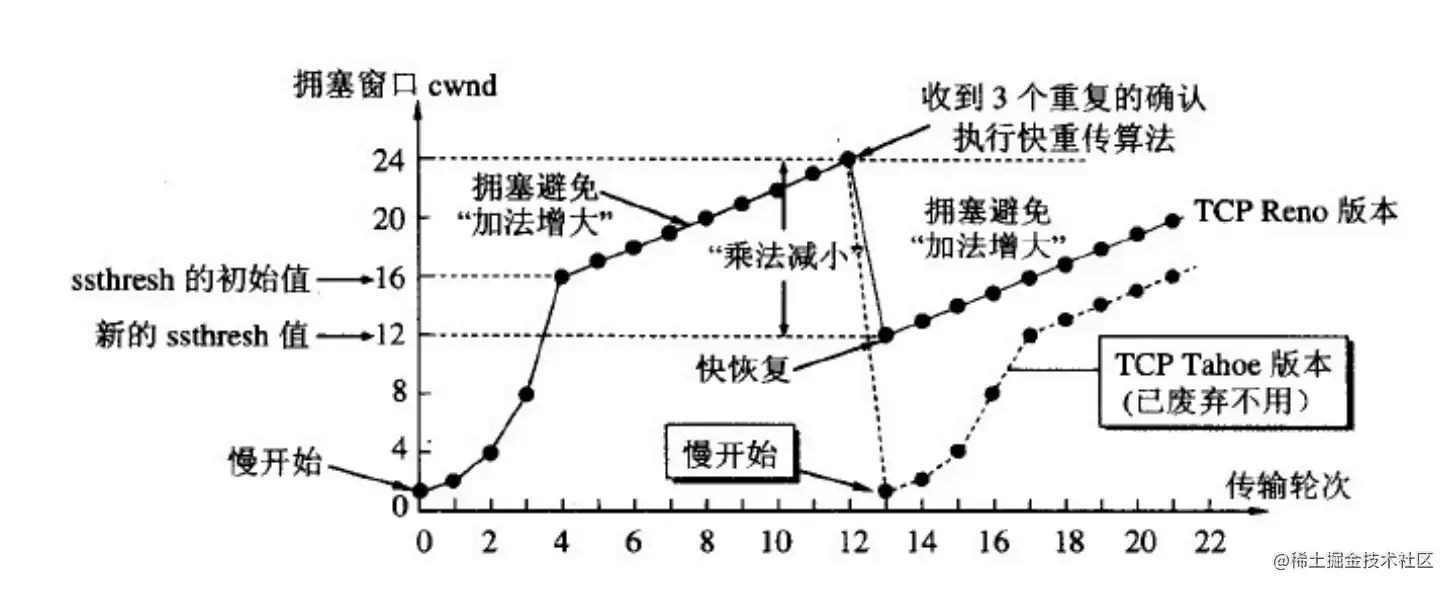

6. TCP的拥塞控制机制

TCP的拥塞控制机制主要是以下四种机制：

慢启动（慢开始）
拥塞避免
快速重传
快速恢复

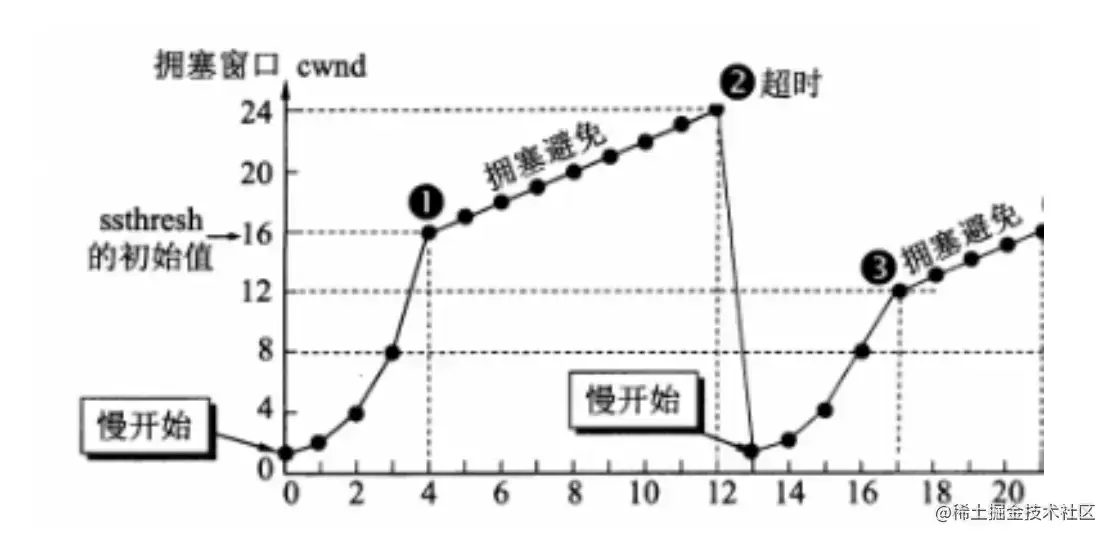

（1）慢启动（慢开始）

在开始发送的时候设置cwnd = 1（cwnd指的是拥塞窗口）思路：开始的时候不要发送大量数据，而是先测试一下网络的拥塞程度，由小到大增加拥塞窗口的大小。为了防止cwnd增长过大引起网络拥塞，设置一个慢开始门限(ssthresh 状态变量)

当cnwd < ssthresh，使用慢开始算法当cnwd = ssthresh，既可使用慢开始算法，也可以使用拥塞避免算法当cnwd > ssthresh，使用拥塞避免算法

（2）拥塞避免

拥塞避免未必能够完全避免拥塞，是说在拥塞避免阶段将拥塞窗口控制为按线性增长，使网络不容易出现阻塞。思路：让拥塞窗口cwnd缓慢的增大，即每经过一个返回时间RTT就把发送方的拥塞控制窗口加一无论是在慢开始阶段还是在拥塞避免阶段，只要发送方判断网络出现拥塞，就把慢开始门限设置为出现拥塞时的发送窗口大小的一半。然后把拥塞窗口设置为1，执行慢开始算法。如图所示:

其中，判断网络出现拥塞的根据就是没有收到确认，虽然没有收到确认可能是其他原因的分组丢失，但是因为无法判定，所以都当做拥塞来处理。

（3）快速重传

快重传要求接收方在收到一个失序的报文段后就立即发出重复确认(为的是使发送方及早知道有报文段没有到达对方)。发送方只要连续收到三个重复确认就立即重传对方尚未收到的报文段，而不必继续等待设置的重传计时器时间到期。由于不需要等待设置的重传计时器到期，能尽早重传未被确认的报文段，能提高整个网络的吞吐量

（4）快速恢复

当发送方连续收到三个重复确认时，就执行“乘法减小”算法，把ssthresh门限减半。但是接下去并不执行慢开始算法。
考虑到如果网络出现拥塞的话就不会收到好几个重复的确认，所以发送方现在认为网络可能没有出现拥塞。所以此时不执行慢开始算法，而是将cwnd设置为ssthresh的大小，然后执行拥塞避免算法。

7. TCP的流量控制机制

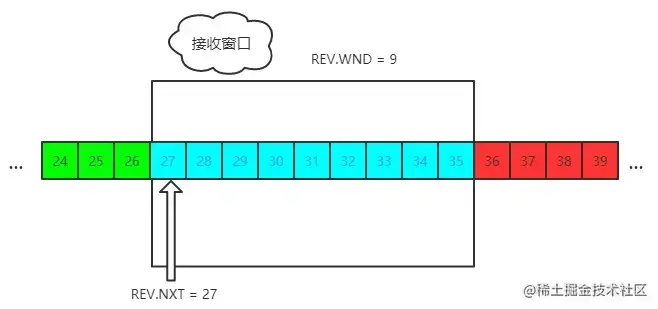

一般来说，流量控制就是为了让发送方发送数据的速度不要太快，要让接收方来得及接收。TCP采用大小可变的滑动窗口进行流量控制，窗口大小的单位是字节。这里说的窗口大小其实就是每次传输的数据大小。

当一个连接建立时，连接的每一端分配一个缓冲区来保存输入的数据，并将缓冲区的大小发送给另一端。

当数据到达时，接收方发送确认，其中包含了自己剩余的缓冲区大小。（剩余的缓冲区空间的大小被称为窗口，指出窗口大小的通知称为窗口通告。接收方在发送的每一确认中都含有一个窗口通告。

如果接收方应用程序读数据的速度能够与数据到达的速度一样快，接收方将在每一确认中发送一个正的窗口通告。

如果发送方操作的速度快于接收方，接收到的数据最终将充满接收方的缓冲区，导致接收方通告一个零窗口。发送方收到一个零窗口通告时，必须停止发送，直到接收方重新通告一个正的窗口。

8. TCP的可靠传输机制

TCP 的可靠传输机制是基于连续 ARQ 协议和滑动窗口协议的。

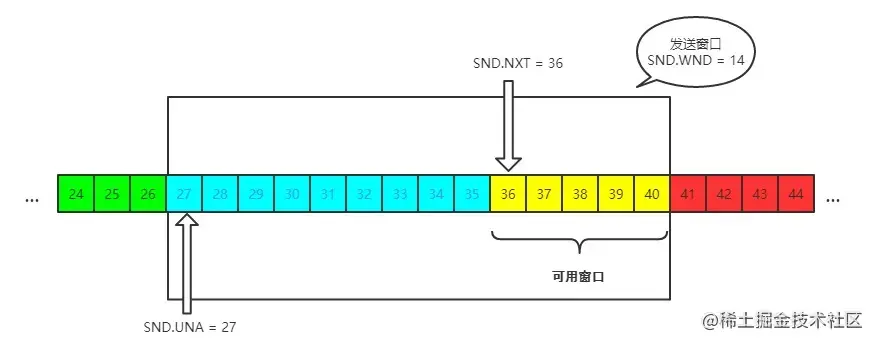

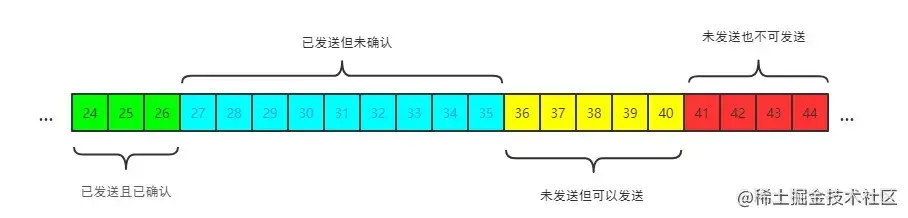

TCP 协议在发送方维持了一个发送窗口，发送窗口以前的报文段是已经发送并确认了的报文段，发送窗口中包含了已经发送但未确认的报文段和允许发送但还未发送的报文段，发送窗口以后的报文段是缓存中还不允许发送的报文段。当发送方向接收方发送报文时，会依次发送窗口内的所有报文段，并且设置一个定时器，这个定时器可以理解为是最早发送但未收到确认的报文段。如果在定时器的时间内收到某一个报文段的确认回答，则滑动窗口，将窗口的首部向后滑动到确认报文段的后一个位置，此时如果还有已发送但没有确认的报文段，则重新设置定时器，如果没有了则关闭定时器。如果定时器超时，则重新发送所有已经发送但还未收到确认的报文段，并将超时的间隔设置为以前的两倍。当发送方收到接收方的三个冗余的确认应答后，这是一种指示，说明该报文段以后的报文段很有可能发生丢失了，那么发送方会启用快速重传的机制，就是当前定时器结束前，发送所有的已发送但确认的报文段。

接收方使用的是累计确认的机制，对于所有按序到达的报文段，接收方返回一个报文段的肯定回答。如果收到了一个乱序的报文段，那么接方会直接丢弃，并返回一个最近的按序到达的报文段的肯定回答。使用累计确认保证了返回的确认号之前的报文段都已经按序到达了，所以发送窗口可以移动到已确认报文段的后面。

发送窗口的大小是变化的，它是由接收窗口剩余大小和网络中拥塞程度来决定的，TCP 就是通过控制发送窗口的长度来控制报文段的发送速率。

但是 TCP 协议并不完全和滑动窗口协议相同，因为许多的 TCP 实现会将失序的报文段给缓存起来，并且发生重传时，只会重传一个报文段，因此 TCP 协议的可靠传输机制更像是窗口滑动协议和选择重传协议的一个混合体。

9. TCP的三次握手和四次挥手

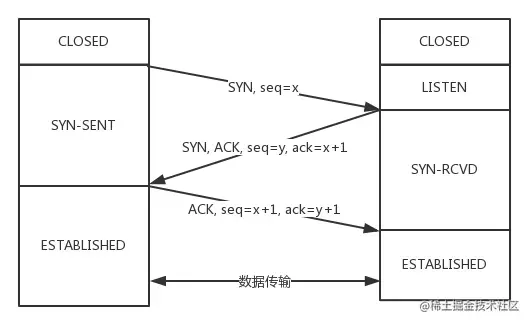

（1）三次握手

三次握手（Three-way Handshake）其实就是指建立一个TCP连接时，需要客户端和服务器总共发送3个包。进行三次握手的主要作用就是为了确认双方的接收能力和发送能力是否正常、指定自己的初始化序列号为后面的可靠性传送做准备。实质上其实就是连接服务器指定端口，建立TCP连接，并同步连接双方的序列号和确认号，交换TCP窗口大小信息。刚开始客户端处于 Closed 的状态，服务端处于 Listen 状态。

第一次握手：客户端给服务端发一个 SYN 报文，并指明客户端的初始化序列号 ISN，此时客户端处于 SYN_SEND 状态。

首部的同步位SYN=1，初始序号seq=x，SYN=1的报文段不能携带数据，但要消耗掉一个序号。

第二次握手：服务器收到客户端的 SYN 报文之后，会以自己的 SYN 报文作为应答，并且也是指定了自己的初始化序列号 ISN。同时会把客户端的 ISN + 1 作为ACK 的值，表示自己已经收到了客户端的 SYN，此时服务器处于 SYN_REVD 的状态。

在确认报文段中SYN=1，ACK=1，确认号ack=x+1，初始序号seq=y

第三次握手：客户端收到 SYN 报文之后，会发送一个 ACK 报文，当然，也是一样把服务器的 ISN + 1 作为 ACK 的值，表示已经收到了服务端的 SYN 报文，此时客户端处于 ESTABLISHED 状态。服务器收到 ACK 报文之后，也处于 ESTABLISHED 状态，此时，双方已建立起了连接。

确认报文段ACK=1，确认号ack=y+1，序号seq=x+1（初始为seq=x，第二个报文段所以要+1），ACK报文段可以携带数据，不携带数据则不消耗序号。

那为什么要三次握手呢？两次不行吗？

为了确认双方的接收能力和发送能力都正常如果是用两次握手，则会出现下面这种情况：

如客户端发出连接请求，但因连接请求报文丢失而未收到确认，于是客户端再重传一次连接请求。后来收到了确认，建立了连接。数据传输完毕后，就释放了连接，客户端共发出了两个连接请求报文段，其中第一个丢失，第二个到达了服务端，但是第一个丢失的报文段只是在某些网络结点长时间滞留了，延误到连接释放以后的某个时间才到达服务端，此时服务端误认为客户端又发出一次新的连接请求，于是就向客户端发出确认报文段，同意建立连接，不采用三次握手，只要服务端发出确认，就建立新的连接了，此时客户端忽略服务端发来的确认，也不发送数据，则服务端一致等待客户端发送数据，浪费资源。

简单来说就是以下三步：

第一次握手：客户端向服务端发送连接请求报文段。该报文段中包含自身的数据通讯初始序号。请求发送后，客户端便进入 SYN-SENT 状态。第二次握手：服务端收到连接请求报文段后，如果同意连接，则会发送一个应答，该应答中也会包含自身的数据通讯初始序号，发送完成后便进入 SYN-RECEIVED 状态。第三次握手：当客户端收到连接同意的应答后，还要向服务端发送一个确认报文。客户端发完这个报文段后便进入 ESTABLISHED 状态，服务端收到这个应答后也进入 ESTABLISHED 状态，此时连接建立成功。

TCP 三次握手的建立连接的过程就是相互确认初始序号的过程，告诉对方，什么样序号的报文段能够被正确接收。第三次握手的作用是客户端对服务器端的初始序号的确认。如果只使用两次握手，那么服务器就没有办法知道自己的序号是否已被确认。同时这样也是为了防止失效的请求报文段被服务器接收，而出现错误的情况。

（2）四次挥手

刚开始双方都处于 ESTABLISHED 状态，假如是客户端先发起关闭请求。四次挥手的过程如下：

第一次挥手：客户端会发送一个 FIN 报文，报文中会指定一个序列号。此时客户端处于 FIN_WAIT1 状态。

即发出连接释放报文段（FIN=1，序号seq=u），并停止再发送数据，主动关闭TCP连接，进入FIN_WAIT1（终止等待1）状态，等待服务端的确认。

第二次挥手：服务端收到 FIN 之后，会发送 ACK 报文，且把客户端的序列号值 +1 作为 ACK 报文的序列号值，表明已经收到客户端的报文了，此时服务端处于 CLOSE_WAIT 状态。

即服务端收到连接释放报文段后即发出确认报文段（ACK=1，确认号ack=u+1，序号seq=v），服务端进入CLOSE_WAIT（关闭等待）状态，此时的TCP处于半关闭状态，客户端到服务端的连接释放。客户端收到服务端的确认后，进入FIN_WAIT2（终止等待2）状态，等待服务端发出的连接释放报文段。

第三次挥手：如果服务端也想断开连接了，和客户端的第一次挥手一样，发给 FIN 报文，且指定一个序列号。此时服务端处于 LAST_ACK 的状态。

即服务端没有要向客户端发出的数据，服务端发出连接释放报文段（FIN=1，ACK=1，序号seq=w，确认号ack=u+1），服务端进入LAST_ACK（最后确认）状态，等待客户端的确认。

第四次挥手：客户端收到 FIN 之后，一样发送一个 ACK 报文作为应答，且把服务端的序列号值 +1 作为自己 ACK 报文的序列号值，此时客户端处于 TIME_WAIT 状态。需要过一阵子以确保服务端收到自己的 ACK 报文之后才会进入 CLOSED 状态，服务端收到 ACK 报文之后，就处于关闭连接了，处于 CLOSED 状态。

即客户端收到服务端的连接释放报文段后，对此发出确认报文段（ACK=1，seq=u+1，ack=w+1），客户端进入TIME_WAIT（时间等待）状态。此时TCP未释放掉，需要经过时间等待计时器设置的时间2MSL后，客户端才进入CLOSED状态。

那为什么需要四次挥手呢？

因为当服务端收到客户端的SYN连接请求报文后，可以直接发送SYN+ACK报文。其中ACK报文是用来应答的，SYN报文是用来同步的。但是关闭连接时，当服务端收到FIN报文时，很可能并不会立即关闭SOCKET，所以只能先回复一个ACK报文，告诉客户端，“你发的FIN报文我收到了”。只有等到我服务端所有的报文都发送完了，我才能发送FIN报文，因此不能一起发送，故需要四次挥手。

简单来说就是以下四步：

第一次挥手：若客户端认为数据发送完成，则它需要向服务端发送连接释放请求。

第二次挥手：服务端收到连接释放请求后，会告诉应用层要释放 TCP 链接。然后会发送 ACK 包，并进入 CLOSE_WAIT 状态，此时表明客户端到服务端的连接已经释放，不再接收客户端发的数据了。但是因为 TCP 连接是双向的，所以服务端仍旧可以发送数据给客户端。

第三次挥手：服务端如果此时还有没发完的数据会继续发送，完毕后会向客户端发送连接释放请求，然后服务端便进入 LAST-ACK 状态。

第四次挥手：客户端收到释放请求后，向服务端发送确认应答，此时客户端进入 TIME-WAIT 状态。该状态会持续 2MSL（最大段生存期，指报文段在网络中生存的时间，超时会被抛弃）时间，若该时间段内没有服务端的重发请求的话，就进入 CLOSED 状态。当服务端收到确认应答后，也便进入 CLOSED 状态。

TCP 使用四次挥手的原因是因为 TCP 的连接是全双工的，所以需要双方分别释放到对方的连接，单独一方的连接释放，只代表不能再向对方发送数据，连接处于的是半释放的状态。最后一次挥手中，客户端会等待一段时间再关闭的原因，是为了防止发送给服务器的确认报文段丢失或者出错，从而导致服务器端不能正常关闭。

10. TCP粘包是怎么回事，如何处理?

默认情况下, TCP 连接会启⽤延迟传送算法 (Nagle 算法), 在数据发送之前缓存他们. 如果短时间有多个数据发送, 会缓冲到⼀起作⼀次发送 (缓冲⼤⼩⻅ socket.bufferSize ), 这样可以减少 IO 消耗提⾼性能. 如果是传输⽂件的话, 那么根本不⽤处理粘包的问题, 来⼀个包拼⼀个包就好了。但是如果是多条消息, 或者是别的⽤途的数据那么就需要处理粘包. 下面看⼀个例⼦, 连续调⽤两次 send 分别发送两段数据 data1 和 data2, 在接收端有以下⼏种常⻅的情况:

A. 先接收到 data1, 然后接收到 data2 .
B. 先接收到 data1 的部分数据, 然后接收到 data1 余下的部分以及 data2 的全部.
C. 先接收到了 data1 的全部数据和 data2 的部分数据, 然后接收到了 data2 的余下的数据.
D. ⼀次性接收到了 data1 和 data2 的全部数据. 其中的 BCD 就是我们常⻅的粘包的情况. ⽽对于处理粘包的问题, 常⻅的解决⽅案有:

多次发送之前间隔⼀个等待时间：只需要等上⼀段时间再进⾏下⼀次 send 就好, 适⽤于交互频率特别低的场景. 缺点也很明显, 对于⽐较频繁的场景⽽⾔传输效率实在太低，不过⼏乎不⽤做什么处理. 关闭 Nagle 算法：关闭 Nagle 算法, 在 Node.js 中你可以通过 socket.setNoDelay() ⽅法来关闭 Nagle 算法, 让每⼀次 send 都不缓冲直接发送。该⽅法⽐较适⽤于每次发送的数据都⽐较⼤ (但不是⽂件那么⼤), 并且频率不是特别⾼的场景。如果是每次发送的数据量⽐较⼩, 并且频率特别⾼的, 关闭 Nagle 纯属⾃废武功。另外, 该⽅法不适⽤于⽹络较差的情况, 因为 Nagle 算法是在服务端进⾏的包合并情况, 但是如果短时间内客户端的⽹络情况不好, 或者应⽤层由于某些原因不能及时将 TCP 的数据 recv, 就会造成多个包在客户端缓冲从⽽粘包的情况。 (如果是在稳定的机房内部通信那么这个概率是⽐较⼩可以选择忽略的) 进⾏封包/拆包：封包/拆包是⽬前业内常⻅的解决⽅案了。即给每个数据包在发送之前, 于其前/后放⼀些有特征的数据, 然后收到数据的时候根据特征数据分割出来各个数据包。

11. 为什么udp不会粘包？

TCP协议是⾯向流的协议，UDP是⾯向消息的协议。UDP段都是⼀条消息，应⽤程序必须以消息为单位提取数据，不能⼀次提取任意字节的数据 UDP具有保护消息边界，在每个UDP包中就有了消息头（消息来源地址，端⼝等信息），这样对于接收端来说就容易进⾏区分处理了。传输协议把数据当作⼀条独⽴的消息在⽹上传输，接收端只能接收独⽴的消息。接收端⼀次只能接收发送端发出的⼀个数据包,如果⼀次接受数据的⼤⼩⼩于发送端⼀次发送的数据⼤⼩，就会丢失⼀部分数据，即使丢失，接受端也不会分两次去接收。

TCP 网络底层基础

能不能说一说 TCP 和 UDP 的区别？

首先概括一下基本的区别: TCP是一个面向连接的、可靠的、基于字节流的传输层协议。而UDP是一个面向无连接的传输层协议。(就这么简单，其它TCP的特性也就没有了)。具体来分析，和 UDP 相比，TCP 有三大核心特性:

面向连接。所谓的连接，指的是客户端和服务器的连接，在双方互相通信之前，TCP 需要三次握手建立连接，而 UDP 没有相应建立连接的过程。

可靠性。TCP 花了非常多的功夫保证连接的可靠，这个可靠性体现在哪些方面呢？一个是有状态，另一个是可控制。

TCP 会精准记录哪些数据发送了，哪些数据被对方接收了，哪些没有被接收到，而且保证数据包按序到达，不允许半点差错。这是有状态。当意识到丢包了或者网络环境不佳，TCP 会根据具体情况调整自己的行为，控制自己的发送速度或者重发。这是可控制。相应的，UDP 就是无状态, 不可控的。

面向字节流。UDP 的数据传输是基于数据报的，这是因为仅仅只是继承了 IP 层的特性，而 TCP 为了维护状态，将一个个 IP 包变成了字节流。

TCP 三次握手的过程？为什么是三次而不是两次、四次？

恋爱模拟

以谈恋爱为例，两个人能够在一起最重要的事情是首先确认各自爱和被爱的能力。接下来我们以此来模拟三次握手的过程。第一次: 男: 我爱你。女方收到。由此证明男方拥有爱的能力。第二次: 女: 我收到了你的爱，我也爱你。男方收到。 OK，现在的情况说明，女方拥有爱和被爱的能力。第三次: 男: 我收到了你的爱。女方收到。现在能够保证男方具备被爱的能力。由此完整地确认了双方爱和被爱的能力，两人开始一段甜蜜的爱情。

真实握手

当然刚刚那段属于扯淡, 目的是让大家理解整个握手过程的意义，因为两个过程非常相似。对应到 TCP 的三次握手，也是需要确认双方的两样能力: 发送的能力和接收的能力。于是便会有下面的三次握手的过程:

1.从最开始双方都处于CLOSED状态。然后服务端开始监听某个端口，进入了LISTEN状态。 2.然后客户端主动发起连接，发送 SYN , 自己变成了SYN-SENT状态。 3.服务端接收到，返回SYN和ACK(对应客户端发来的SYN)，自己变成了SYN-REVD。 4.之后客户端再发送ACK给服务端，自己变成了ESTABLISHED状态；服务端收到ACK之后，也变成了ESTABLISHED状态。

另外需要提醒你注意的是，从图中可以看出，SYN 是需要消耗一个序列号的，下次发送对应的 ACK 序列号要加1，为什么呢？只需要记住一个规则:

凡是需要对端确认的，一定消耗TCP报文的序列号。
SYN 需要对端的确认，而 ACK 并不需要，因此 SYN 消耗一个序列号而 ACK 不需要。

为什么不是两次？

根本原因: 无法确认客户端的接收能力。

分析如下:

如果是两次，你现在发了 SYN 报文想握手，但是这个包滞留在了当前的网络中迟迟没有到达，TCP 以为这是丢了包，于是重传，两次握手建立好了连接。看似没有问题，但是连接关闭后，如果这个滞留在网路中的包到达了服务端呢？这时候由于是两次握手，服务端只要接收到然后发送相应的数据包，就默认建立连接，但是现在客户端已经断开了。看到问题的吧，这就带来了连接资源的浪费。

为什么不是四次？

三次握手的目的是确认双方发送和接收的能力，那四次握手可以嘛？

当然可以，100 次都可以。但为了解决问题，三次就足够了，再多用处就不大了。

三次握手过程中可以携带数据么？

第三次握手的时候，可以携带。前两次握手不能携带数据。

如果前两次握手能够携带数据，那么一旦有人想攻击服务器，那么他只需要在第一次握手中的 SYN 报文中放大量数据，那么服务器势必会消耗更多的时间和内存空间去处理这些数据，增大了服务器被攻击的风险。

第三次握手的时候，客户端已经处于ESTABLISHED状态，并且已经能够确认服务器的接收、发送能力正常，这个时候相对安全了，可以携带数据。

同时打开会怎样？

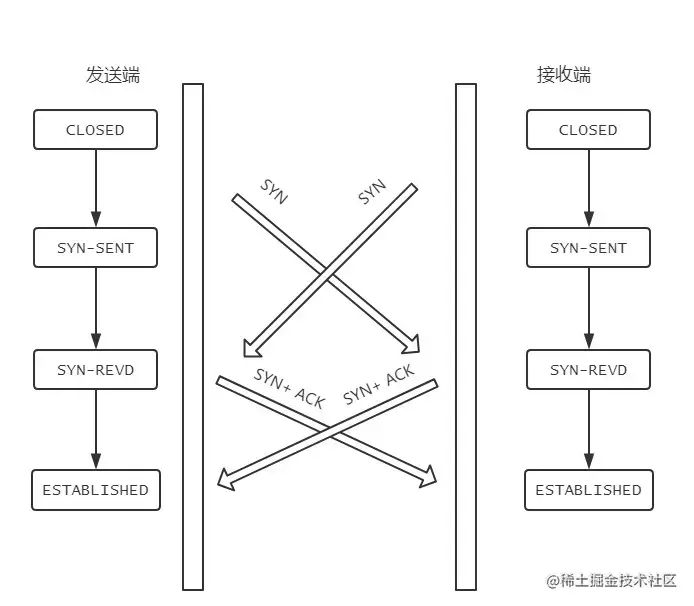

如果双方同时发 SYN报文，状态变化会是怎样的呢？这是一个可能会发生的情况。状态变迁如下:

在发送方给接收方发SYN报文的同时，接收方也给发送方发SYN报文，两个人刚上了!

发完SYN，两者的状态都变为SYN-SENT。

在各自收到对方的SYN后，两者状态都变为SYN-REVD。

接着会回复对应的ACK + SYN，这个报文在对方接收之后，两者状态一起变为ESTABLISHED。

这就是同时打开情况下的状态变迁。

TCP 四次挥手的过程

过程拆解

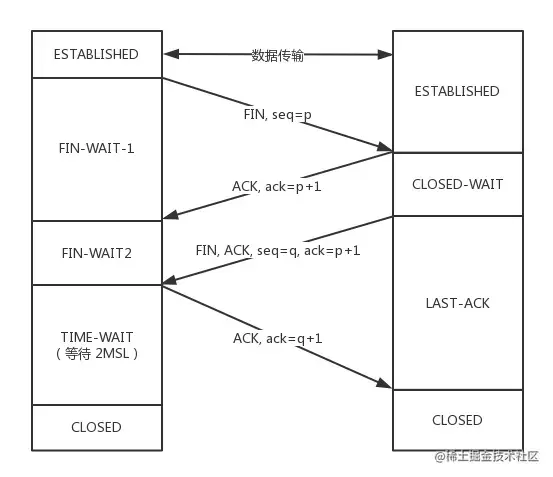

刚开始双方处于ESTABLISHED状态。 1.客户端要断开了，向服务器发送 FIN 报文，在 TCP 报文中的位置如下图:

2.发送后客户端变成了FIN-WAIT-1状态。注意, 这时候客户端同时也变成了half-close(半关闭)状态，即无法向服务端发送报文，只能接收。

3.服务端接收后向客户端确认，变成了CLOSED-WAIT状态。 4.客户端接收到了服务端的确认，变成了FIN-WAIT2状态。 5.随后，服务端向客户端发送FIN，自己进入LAST-ACK状态， 6.客户端收到服务端发来的FIN后，自己变成了TIME-WAIT状态，然后发送 ACK 给服务端。

注意了，这个时候，客户端需要等待足够长的时间，具体来说，是 2 个 MSL(Maximum Segment Lifetime，报文最大生存时间), 在这段时间内如果客户端没有收到服务端的重发请求，那么表示 ACK 成功到达，挥手结束，否则客户端重发 ACK。

等待2MSL的意义

如果不等待会怎样？

如果不等待，客户端直接跑路，当服务端还有很多数据包要给客户端发，且还在路上的时候，若客户端的端口此时刚好被新的应用占用，那么就接收到了无用数据包，造成数据包混乱。所以，最保险的做法是等服务器发来的数据包都死翘翘再启动新的应用。

那，照这样说一个 MSL 不就不够了吗，为什么要等待 2 MSL?

1 个 MSL 确保四次挥手中主动关闭方最后的 ACK 报文最终能达到对端 1 个 MSL 确保对端没有收到 ACK 重传的 FIN 报文可以到达

这就是等待 2MSL 的意义。

为什么是四次挥手而不是三次？

因为服务端在接收到FIN, 往往不会立即返回FIN, 必须等到服务端所有的报文都发送完毕了，才能发FIN。因此先发一个ACK表示已经收到客户端的FIN，延迟一段时间才发FIN。这就造成了四次挥手。如果是三次挥手会有什么问题？等于说服务端将ACK和FIN的发送合并为一次挥手，这个时候长时间的延迟可能会导致客户端误以为FIN没有到达客户端，从而让客户端不断的重发FIN。

同时关闭会怎样？

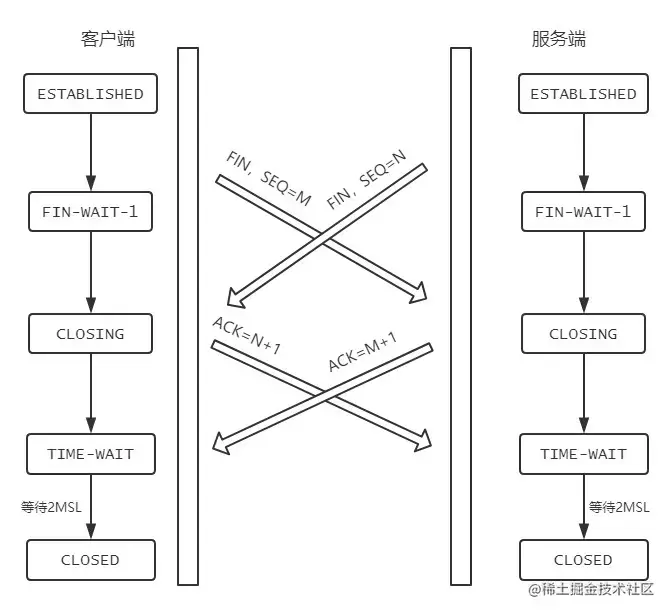

如果客户端和服务端同时发送 FIN ，状态会如何变化？如图所示:

半连接队列和 SYN Flood 攻击的关系

三次握手前，服务端的状态从CLOSED变为LISTEN, 同时在内部创建了两个队列：半连接队列和全连接队列，即SYN队列和ACCEPT队列。

半连接队列

当客户端发送SYN到服务端，服务端收到以后回复ACK和SYN，状态由LISTEN变为SYN_RCVD，此时这个连接就被推入了SYN队列，也就是半连接队列。

全连接队列

当客户端返回ACK, 服务端接收后，三次握手完成。这个时候连接等待被具体的应用取走，在被取走之前，它会被推入另外一个 TCP 维护的队列，也就是全连接队列(Accept Queue)。

SYN Flood 攻击原理

SYN Flood 属于典型的 DoS/DDoS 攻击。其攻击的原理很简单，就是用客户端在短时间内伪造大量不存在的 IP 地址，并向服务端疯狂发送SYN。对于服务端而言，会产生两个危险的后果:

1.处理大量的SYN包并返回对应ACK, 势必有大量连接处于SYN_RCVD状态，从而占满整个半连接队列，无法处理正常的请求。

2.由于是不存在的 IP，服务端长时间收不到客户端的ACK，会导致服务端不断重发数据，直到耗尽服务端的资源。

如何应对 SYN Flood 攻击？

增加 SYN 连接，也就是增加半连接队列的容量。减少 SYN + ACK 重试次数，避免大量的超时重发。利用 SYN Cookie 技术，在服务端接收到SYN后不立即分配连接资源，而是根据这个SYN计算出一个Cookie，连同第二次握手回复给客户端，在客户端回复ACK的时候带上这个Cookie值，服务端验证 Cookie 合法之后才分配连接资源。

介绍一下 TCP 报文头部的字段

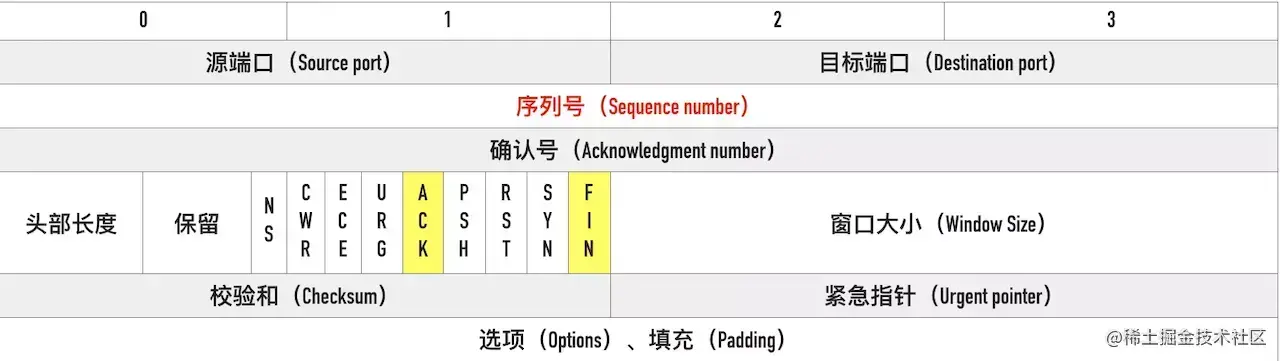

报文头部结构如下(单位为字节):

请大家牢记这张图！

源端口、目标端口

如何标识唯一标识一个连接？答案是 TCP 连接的四元组——源 IP、源端口、目标 IP 和目标端口。那 TCP 报文怎么没有源 IP 和目标 IP 呢？这是因为在 IP 层就已经处理了 IP 。TCP 只需要记录两者的端口即可。

序列号

即Sequence number, 指的是本报文段第一个字节的序列号。从图中可以看出，序列号是一个长为 4 个字节，也就是 32 位的无符号整数，表示范围为 0 ~ 2^32 - 1。如果到达最大值了后就循环到0。序列号在 TCP 通信的过程中有两个作用:

在 SYN 报文中交换彼此的初始序列号。保证数据包按正确的顺序组装。

ISN

即Initial Sequence Number（初始序列号）,在三次握手的过程当中，双方会用过SYN报文来交换彼此的 ISN。

ISN 并不是一个固定的值，而是每 4 ms 加一，溢出则回到 0，这个算法使得猜测 ISN 变得很困难。那为什么要这么做？

如果 ISN 被攻击者预测到，要知道源 IP 和源端口号都是很容易伪造的，当攻击者猜测 ISN 之后，直接伪造一个 RST 后，就可以强制连接关闭的，这是非常危险的。而动态增长的 ISN 大大提高了猜测 ISN 的难度。

确认号

即ACK(Acknowledgment number)。用来告知对方下一个期望接收的序列号，小于ACK的所有字节已经全部收到。

标记位

常见的标记位有SYN,ACK,FIN,RST,PSH。 SYN 和 ACK 已经在上文说过，后三个解释如下: FIN：即 Finish，表示发送方准备断开连接。 RST：即 Reset，用来强制断开连接。 PSH：即 Push, 告知对方这些数据包收到后应该马上交给上层的应用，不能缓存。

窗口大小

占用两个字节，也就是 16 位，但实际上是不够用的。因此 TCP 引入了窗口缩放的选项，作为窗口缩放的比例因子，这个比例因子的范围在 0 ~ 14，比例因子可以将窗口的值扩大为原来的 2 ^ n 次方。

校验和

占用两个字节，防止传输过程中数据包有损坏，如果遇到校验和有差错的报文，TCP 直接丢弃之，等待重传。

可选项

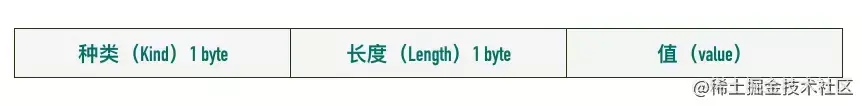

可选项的格式如下:

常用的可选项有以下几个: TimeStamp: TCP 时间戳，后面详细介绍。 MSS: 指的是 TCP 允许的从对方接收的最大报文段。 SACK: 选择确认选项。 Window Scale：窗口缩放选项。

说说 TCP 快速打开的原理(TFO)

第一节讲了 TCP 三次握手，可能有人会说，每次都三次握手好麻烦呀！能不能优化一点？可以啊。今天来说说这个优化后的 TCP 握手流程，也就是 TCP 快速打开(TCP Fast Open, 即TFO)的原理。优化的过程是这样的，还记得我们说 SYN Flood 攻击时提到的 SYN Cookie 吗？这个 Cookie 可不是浏览器的Cookie, 用它同样可以实现 TFO。

TFO 流程

首轮三次握手

首先客户端发送SYN给服务端，服务端接收到。注意哦！现在服务端不是立刻回复 SYN + ACK，而是通过计算得到一个SYN Cookie, 将这个Cookie放到 TCP 报文的 Fast Open选项中，然后才给客户端返回。客户端拿到这个 Cookie 的值缓存下来。后面正常完成三次握手。首轮三次握手就是这样的流程。而后面的三次握手就不一样啦！

后面的三次握手

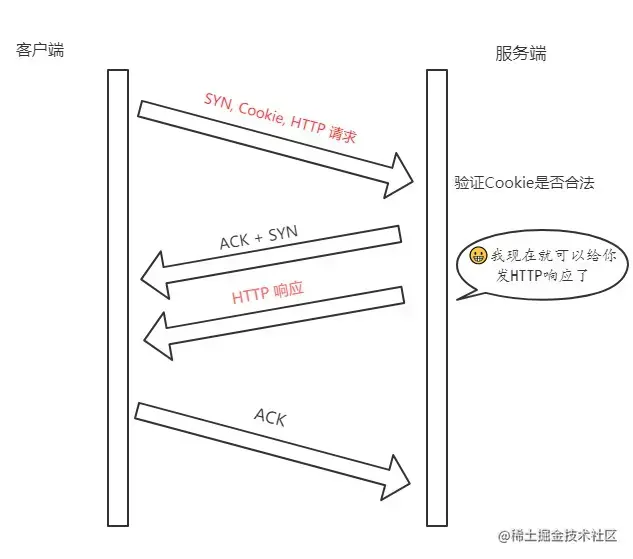

在后面的三次握手中，客户端会将之前缓存的 Cookie、SYN 和HTTP请求(是的，你没看错)发送给服务端，服务端验证了 Cookie 的合法性，如果不合法直接丢弃；如果是合法的，那么就正常返回SYN + ACK。重点来了，现在服务端能向客户端发 HTTP 响应了！这是最显著的改变，三次握手还没建立，仅仅验证了 Cookie 的合法性，就可以返回 HTTP 响应了。当然，客户端的ACK还得正常传过来，不然怎么叫三次握手嘛。流程如下:

注意: 客户端最后握手的 ACK 不一定要等到服务端的 HTTP 响应到达才发送，两个过程没有任何关系。

TFO 的优势

TFO 的优势并不在与首轮三次握手，而在于后面的握手，在拿到客户端的 Cookie 并验证通过以后，可以直接返回 HTTP 响应，充分利用了1 个RTT(Round-Trip Time，往返时延)的时间提前进行数据传输，积累起来还是一个比较大的优势。

说说TCP报文中时间戳的作用？

timestamp是 TCP 报文首部的一个可选项，一共占 10 个字节，格式如下:

kind(1 字节) + length(1 字节) + info(8 个字节)

其中 kind = 8， length = 10， info 有两部分构成: timestamp和timestamp echo，各占 4 个字节。

那么这些字段都是干嘛的呢？它们用来解决那些问题？接下来我们就来一一梳理，TCP 的时间戳主要解决两大问题:

计算往返时延 RTT(Round-Trip Time)
防止序列号的回绕问题

计算往返时延 RTT

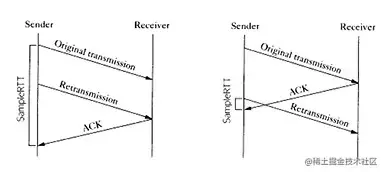

在没有时间戳的时候，计算 RTT 会遇到的问题如下图所示:

如果以第一次发包为开始时间的话，就会出现左图的问题，RTT 明显偏大，开始时间应该采用第二次的；

如果以第二次发包为开始时间的话，就会导致右图的问题，RTT 明显偏小，开始时间应该采用第一次发包的。

实际上无论开始时间以第一次发包还是第二次发包为准，都是不准确的。

那这个时候引入时间戳就很好的解决了这个问题。比如现在 a 向 b 发送一个报文 s1，b 向 a 回复一个含 ACK 的报文 s2 那么：

step 1: a 向 b 发送的时候，timestamp 中存放的内容就是 a 主机发送时的内核时刻 ta1。 step 2: b 向 a 回复 s2 报文的时候，timestamp 中存放的是 b 主机的时刻 tb, timestamp echo字段为从 s1 报文中解析出来的 ta1。 step 3: a 收到 b 的 s2 报文之后，此时 a 主机的内核时刻是 ta2, 而在 s2 报文中的 timestamp echo 选项中可以得到 ta1, 也就是 s2 对应的报文最初的发送时刻。然后直接采用 ta2 - ta1 就得到了 RTT 的值。

防止序列号回绕问题

现在我们来模拟一下这个问题。序列号的范围其实是在0 ~ 2 ^ 32 - 1, 为了方便演示，我们缩小一下这个区间，假设范围是 0 ~ 4，那么到达 4 的时候会回到 0。

第几次发包发送字节对应序列号状态10 ~ 10 ~ 1成功接收21 ~ 21 ~ 2滞留在网络中32 ~ 32 ~ 3成功接收43 ~ 43 ~ 4成功接收54 ~ 50 ~ 1成功接收，序列号从0开始65 ~ 61 ~ 2？？？假设在第 6 次的时候，之前还滞留在网路中的包回来了，那么就有两个序列号为1 ~ 2的数据包了，怎么区分谁是谁呢？这个时候就产生了序列号回绕的问题。

那么用 timestamp 就能很好地解决这个问题，因为每次发包的时候都是将发包机器当时的内核时间记录在报文中，那么两次发包序列号即使相同，时间戳也不可能相同，这样就能够区分开两个数据包了。

TCP 的超时重传时间是如何计算的？

TCP 具有超时重传机制，即间隔一段时间没有等到数据包的回复时，重传这个数据包。

那么这个重传间隔是如何来计算的呢？今天我们就来讨论一下这个问题。

这个重传间隔也叫做超时重传时间(Retransmission TimeOut, 简称RTO)，它的计算跟上一节提到的 RTT 密切相关。这里我们将介绍两种主要的方法，一个是经典方法，一个是标准方法。

经典方法

经典方法引入了一个新的概念——SRTT(Smoothed round trip time，即平滑往返时间)，没产生一次新的 RTT. 就根据一定的算法对 SRTT 进行更新，具体而言，计算方式如下(SRTT 初始值为0):

SRTT =  (α * SRTT) + ((1 - α) * RTT)

其中，α 是平滑因子，建议值是0.8，范围是0.8 ~ 0.9。拿到 SRTT，我们就可以计算 RTO 的值了:

RTO = min(ubound, max(lbound, β * SRTT))

β 是加权因子，一般为1.3 ~ 2.0， lbound 是下界，ubound 是上界。其实这个算法过程还是很简单的，但是也存在一定的局限，就是在 RTT 稳定的地方表现还可以，而在 RTT 变化较大的地方就不行了，因为平滑因子 α 的范围是0.8 ~ 0.9, RTT 对于 RTO 的影响太小。

标准方法

为了解决经典方法对于 RTT 变化不敏感的问题，后面又引出了标准方法，也叫Jacobson / Karels 算法。一共有三步。

第一步: 计算SRTT，公式如下:

SRTT = (1 - α) * SRTT + α * RTT

注意这个时候的 α跟经典方法中的α取值不一样了，建议值是1/8，也就是0.125。

第二步: 计算RTTVAR(round-trip time variation)这个中间变量。

RTTVAR = (1 - β) * RTTVAR + β * (|RTT - SRTT|)

β 建议值为 0.25。这个值是这个算法中出彩的地方，也就是说，它记录了最新的 RTT 与当前 SRTT 之间的差值，给我们在后续感知到 RTT 的变化提供了抓手。

第三步: 计算最终的RTO:

RTO = µ * SRTT + ∂ * RTTVAR

µ建议值取1, ∂建议值取4。这个公式在 SRTT 的基础上加上了最新 RTT 与它的偏移，从而很好的感知了 RTT 的变化，这种算法下，RTO 与 RTT 变化的差值关系更加密切。

能不能说一说 TCP 的流量控制？

对于发送端和接收端而言，TCP 需要把发送的数据放到发送缓存区, 将接收的数据放到接收缓存区。

而流量控制索要做的事情，就是在通过接收缓存区的大小，控制发送端的发送。如果对方的接收缓存区满了，就不能再继续发送了。要具体理解流量控制，首先需要了解滑动窗口的概念。

TCP 滑动窗口

TCP 滑动窗口分为两种: 发送窗口和接收窗口。

发送窗口

发送端的滑动窗口结构如下:

其中包含四大部分:

已发送且已确认
已发送但未确认
未发送但可以发送
未发送也不可以发送

其中有一些重要的概念，我标注在图中:

发送窗口就是图中被框住的范围。SND 即send, WND 即window, UNA 即unacknowledged, 表示未被确认，NXT 即next, 表示下一个发送的位置。

接收窗口

接收端的窗口结构如下:

REV 即 receive，NXT 表示下一个接收的位置，WND 表示接收窗口大小。

流量控制过程

这里我们不用太复杂的例子，以一个最简单的来回来模拟一下流量控制的过程，方便大家理解。

首先双方三次握手，初始化各自的窗口大小，均为 200 个字节。

假如当前发送端给接收端发送 100 个字节，那么此时对于发送端而言，SND.NXT 当然要右移 100 个字节，也就是说当前的可用窗口减少了 100 个字节，这很好理解。

现在这 100 个到达了接收端，被放到接收端的缓冲队列中。不过此时由于大量负载的原因，接收端处理不了这么多字节，只能处理 40 个字节，剩下的 60 个字节被留在了缓冲队列中。

注意了，此时接收端的情况是处理能力不够用啦，你发送端给我少发点，所以此时接收端的接收窗口应该缩小，具体来说，缩小 60 个字节，由 200 个字节变成了 140 字节，因为缓冲队列还有 60 个字节没被应用拿走。

因此，接收端会在 ACK 的报文首部带上缩小后的滑动窗口 140 字节，发送端对应地调整发送窗口的大小为 140 个字节。此时对于发送端而言，已经发送且确认的部分增加 40 字节，也就是 SND.UNA 右移 40 个字节，同时发送窗口缩小为 140 个字节。

这也就是流量控制的过程。尽管回合再多，整个控制的过程和原理是一样的。

TCP 的拥塞控制？

上一节所说的流量控制发生在发送端跟接收端之间，并没有考虑到整个网络环境的影响，如果说当前网络特别差，特别容易丢包，那么发送端就应该注意一些了。而这，也正是拥塞控制需要处理的问题。

对于拥塞控制来说，TCP 每条连接都需要维护两个核心状态:

1.拥塞窗口（Congestion Window，cwnd） 2.慢启动阈值（Slow Start Threshold，ssthresh）

涉及到的算法有这几个:

慢启动
拥塞避免
快速重传和快速恢复

接下来，我们就来一一拆解这些状态和算法。首先，从拥塞窗口说起。

拥塞窗口

拥塞窗口（Congestion Window，cwnd）是指目前自己还能传输的数据量大小。

那么之前介绍了接收窗口的概念，两者有什么区别呢？

接收窗口(rwnd)是接收端给的限制拥塞窗口(cwnd)是发送端的限制

限制谁呢？限制的是发送窗口的大小。有了这两个窗口，如何来计算发送窗口？

发送窗口大小 = min(rwnd, cwnd)

取两者的较小值。而拥塞控制，就是来控制cwnd的变化。

慢启动

刚开始进入传输数据的时候，你是不知道现在的网路到底是稳定还是拥堵的，如果做的太激进，发包太急，那么疯狂丢包，造成雪崩式的网络灾难。

因此，拥塞控制首先就是要采用一种保守的算法来慢慢地适应整个网路，这种算法叫慢启动。运作过程如下:

1.首先，三次握手，双方宣告自己的接收窗口大小 2.双方初始化自己的拥塞窗口(cwnd)大小 3.在开始传输的一段时间，发送端每收到一个 ACK，拥塞窗口大小加 1，也就是说，每经过一个 RTT，cwnd 翻倍。如果说初始窗口为 10，那么第一轮 10 个报文传完且发送端收到 ACK 后，cwnd 变为 20，第二轮变为 40，第三轮变为 80，依次类推。

难道就这么无止境地翻倍下去？当然不可能。它的阈值叫做慢启动阈值，当 cwnd 到达这个阈值之后，好比踩了下刹车，别涨了那么快了，老铁，先 hold 住！

在到达阈值后，如何来控制 cwnd 的大小呢？这就是拥塞避免做的事情了。

拥塞避免

原来每收到一个 ACK，cwnd 加1，现在到达阈值了，cwnd 只能加这么一点: 1 / cwnd。那你仔细算算，一轮 RTT 下来，收到 cwnd 个 ACK, 那最后拥塞窗口的大小 cwnd 总共才增加 1。

也就是说，以前一个 RTT 下来，cwnd翻倍，现在cwnd只是增加 1 而已。

当然，慢启动和拥塞避免是一起作用的，是一体的。

快速重传和快速恢复

快速重传

在 TCP 传输的过程中，如果发生了丢包，即接收端发现数据段不是按序到达的时候，接收端的处理是重复发送之前的 ACK。

比如第 5 个包丢了，即使第 6、7 个包到达的接收端，接收端也一律返回第 4 个包的 ACK。当发送端收到 3 个重复的 ACK 时，意识到丢包了，于是马上进行重传，不用等到一个 RTO 的时间到了才重传。这就是快速重传，它解决的是是否需要重传的问题。

选择性重传

那你可能会问了，既然要重传，那么只重传第 5 个包还是第5、6、7 个包都重传呢？

当然第 6、7 个都已经到达了，TCP 的设计者也不傻，已经传过去干嘛还要传？干脆记录一下哪些包到了，哪些没到，针对性地重传。

在收到发送端的报文后，接收端回复一个 ACK 报文，那么在这个报文首部的可选项中，就可以加上SACK这个属性，通过left edge和right edge告知发送端已经收到了哪些区间的数据报。因此，即使第 5 个包丢包了，当收到第 6、7 个包之后，接收端依然会告诉发送端，这两个包到了。剩下第 5 个包没到，就重传这个包。这个过程也叫做选择性重传(SACK，Selective Acknowledgment)，它解决的是如何重传的问题。

快速恢复

当然，发送端收到三次重复 ACK 之后，发现丢包，觉得现在的网络已经有些拥塞了，自己会进入快速恢复阶段。在这个阶段，发送端如下改变：

拥塞阈值降低为 cwnd 的一半
cwnd 的大小变为拥塞阈值
cwnd 线性增加

以上就是 TCP 拥塞控制的经典算法: 慢启动、拥塞避免、快速重传和快速恢复。

Nagle 算法和延迟确认？

Nagle 算法

试想一个场景，发送端不停地给接收端发很小的包，一次只发 1 个字节，那么发 1 千个字节需要发 1000 次。这种频繁的发送是存在问题的，不光是传输的时延消耗，发送和确认本身也是需要耗时的，频繁的发送接收带来了巨大的时延。

而避免小包的频繁发送，这就是 Nagle 算法要做的事情。具体来说，Nagle 算法的规则如下:

当第一次发送数据时不用等待，就算是 1byte 的小包也立即发送
后面发送满足下面条件之一就可以发了: 1. 数据包大小达到最大段大小(Max Segment Size, 即 MSS) 2.之前所有包的 ACK 都已接收到

延迟确认

试想这样一个场景，当我收到了发送端的一个包，然后在极短的时间内又接收到了第二个包，那我是一个个地回复，还是稍微等一下，把两个包的 ACK 合并后一起回复呢？

延迟确认(delayed ack)所做的事情，就是后者，稍稍延迟，然后合并 ACK，最后才回复给发送端。TCP 要求这个延迟的时延必须小于500ms，一般操作系统实现都不会超过200ms。

不过需要主要的是，有一些场景是不能延迟确认的，收到了就要马上回复:

接收到了大于一个 frame 的报文，且需要调整窗口大小
TCP 处于 quickack 模式（通过tcp_in_quickack_mode设置）
发现了乱序包

两者一起使用会怎样？

前者意味着延迟发，后者意味着延迟接收，会造成更大的延迟，产生性能问题。

如何理解 TCP 的 keep-alive？

大家都听说过 http 的keep-alive, 不过 TCP 层面也是有keep-alive机制，而且跟应用层不太一样。试想一个场景，当有一方因为网络故障或者宕机导致连接失效，由于 TCP 并不是一个轮询的协议，在下一个数据包到达之前，对端对连接失效的情况是一无所知的。这个时候就出现了 keep-alive, 它的作用就是探测对端的连接有没有失效。在 Linux 下，可以这样查看相关的配置:

sudo sysctl -a | grep keepalive

// 每隔 7200 s 检测一次
net.ipv4.tcp_keepalive_time = 7200
// 一次最多重传 9 个包
net.ipv4.tcp_keepalive_probes = 9
// 每个包的间隔重传间隔 75 s
net.ipv4.tcp_keepalive_intvl = 75

不过，现状是大部分的应用并没有默认开启 TCP 的keep-alive选项，为什么？站在应用的角度:

7200s 也就是两个小时检测一次，时间太长时间再短一些，也难以体现其设计的初衷, 即检测长时间的死连接

因此是一个比较尴尬的设计。

HTTP

HTTP 报文结构是怎样的？

对于 TCP 而言，在传输的时候分为两个部分:TCP头和数据部分。

而 HTTP 类似，也是header + body的结构，具体而言:

起始行 + 头部 + 空行 + 实体

由于 http 请求报文和响应报文是有一定区别，因此我们分开介绍。

起始行

对于请求报文来说，起始行类似下面这样:

GET /home HTTP/1.1

也就是方法 + 路径 + http版本。

对于响应报文来说，起始行一般张这个样:

HTTP/1.1 200 OK

响应报文的起始行也叫做状态行。由http版本、状态码和原因三部分组成。

值得注意的是，在起始行中，每两个部分之间用空格隔开，最后一个部分后面应该接一个换行，严格遵循ABNF语法规范。

头部

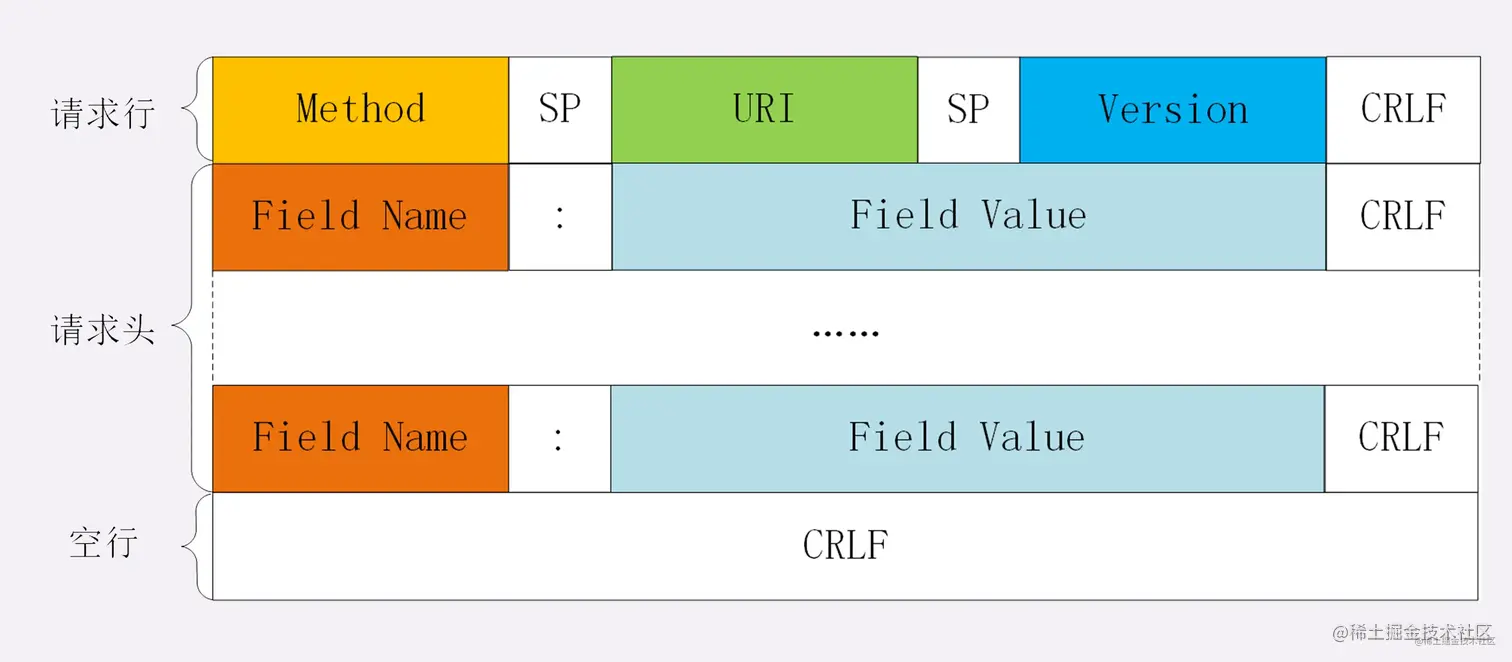

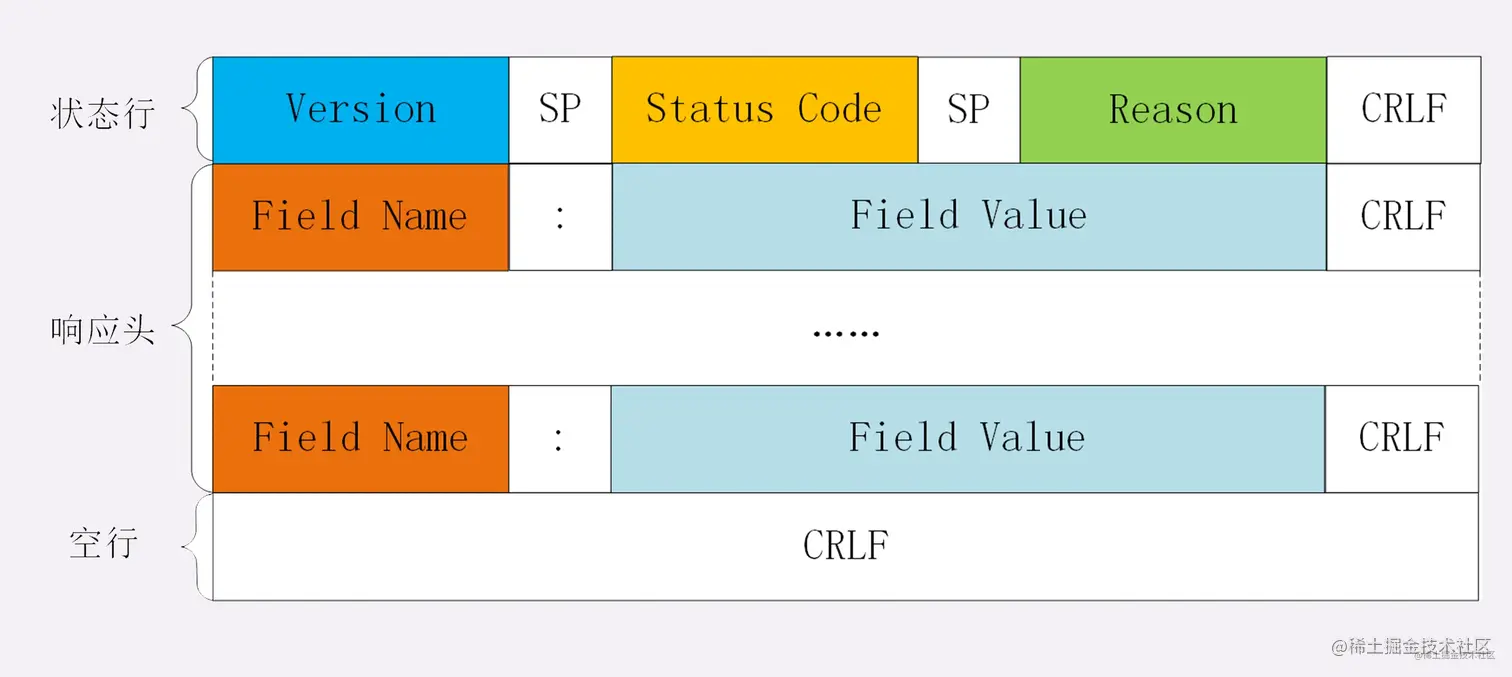

展示一下请求头和响应头在报文中的位置:

不管是请求头还是响应头，其中的字段是相当多的，而且牵扯到http非常多的特性，这里就不一一列举的，重点看看这些头部字段的格式： 1.字段名不区分大小写 2.字段名不允许出现空格，不可以出现下划线_ 3.字段名后面必须紧接着:

空行

很重要，用来区分开头部和实体。

问: 如果说在头部中间故意加一个空行会怎么样？

那么空行后的内容全部被视为实体。

实体

就是具体的数据了，也就是body部分。请求报文对应请求体, 响应报文对应响应体。

http的请求方法

http/1.1规定了以下请求方法(注意，都是大写):

GET: 通常用来获取资源 HEAD: 获取资源的元信息 POST: 提交数据，即上传数据 PUT: 修改数据 DELETE: 删除资源(几乎用不到) CONNECT: 建立连接隧道，用于代理服务器 OPTIONS: 列出可对资源实行的请求方法，用来跨域请求 TRACE: 追踪请求-响应的传输路径

GET 和 POST 有什么区别？

首先最直观的是语义上的区别。

而后又有这样一些具体的差别:

从缓存的角度，GET 请求会被浏览器主动缓存下来，留下历史记录，而 POST 默认不会。
从编码的角度，GET 只能进行 URL 编码，只能接收 ASCII 字符，而 POST 没有限制。
从参数的角度，GET 一般放在 URL 中，因此不安全，POST 放在请求体中，更适合传输敏感信息。
从幂等性的角度，GET是幂等的，而POST不是。(幂等表示执行相同的操作，结果也是相同的)
从TCP的角度，GET 请求会把请求报文一次性发出去，而 POST 会分为两个 TCP 数据包，首先发 header 部分，如果服务器响应 100(continue)，然后发 body 部分。(火狐浏览器除外，它的 POST 请求只发一个 TCP 包)

如何理解 URI？

URI, 全称为(Uniform Resource Identifier), 也就是统一资源标识符，它的作用很简单，就是区分互联网上不同的资源。但是，它并不是我们常说的网址, 网址指的是URL, 实际上URI包含了URN和URL两个部分，由于 URL 过于普及，就默认将 URI 视为 URL 了。

URI 的结构

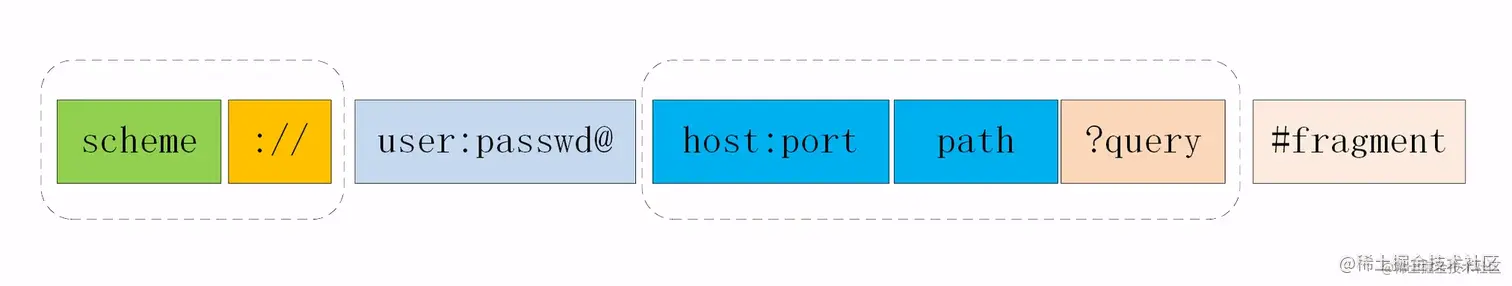

URI 真正最完整的结构是这样的。

可能你会有疑问，好像跟平时见到的不太一样啊！先别急，我们来一一拆解。

scheme 表示协议名，比如http, https, file等等。后面必须和://连在一起。

user:passwd@ 表示登录主机时的用户信息，不过很不安全，不推荐使用，也不常用。

host:port表示主机名和端口。

path表示请求路径，标记资源所在位置。

query表示查询参数，为key=val这种形式，多个键值对之间用&隔开。

fragment表示 URI 所定位的资源内的一个锚点，浏览器可以根据这个锚点跳转到对应的位置。

举个例子:

https://www.baidu.com/s?wd=HTTP&rsv_spt=1

这个 URI 中，https即scheme部分，www.baidu.com为host:port部分（注意，http 和 https 的默认端口分别为80、443），/s为path部分，而wd=HTTP&rsv_spt=1就是query部分。

URI 编码

URI 只能使用ASCII, ASCII 之外的字符是不支持显示的，而且还有一部分符号是界定符，如果不加以处理就会导致解析出错。

因此，URI 引入了编码机制，将所有非 ASCII 码字符和界定符转为十六进制字节值，然后在前面加个%。

如，空格被转义成了%20，三元被转义成了 %E4%B8%89%E5%85%83。

HTTP的状态码

RFC 规定 HTTP 的状态码为三位数，被分为五类:

1xx: 表示目前是协议处理的中间状态，还需要后续操作。

2xx: 表示成功状态。

3xx: 重定向状态，资源位置发生变动，需要重新请求。

4xx: 请求报文有误。

5xx: 服务器端发生错误。

接下来就一一分析这里面具体的状态码。

1xx

101 Switching Protocols。在HTTP升级为WebSocket的时候，如果服务器同意变更，就会发送状态码 101。

2xx

200 OK是见得最多的成功状态码。通常在响应体中放有数据。

204 No Content含义与 200 相同，但响应头后没有 body 数据。

206 Partial Content顾名思义，表示部分内容，它的使用场景为 HTTP 分块下载和断点续传，当然也会带上相应的响应头字段Content-Range。

3xx

301 Moved Permanently即永久重定向，对应着302 Found，即临时重定向。

比如你的网站从 HTTP 升级到了 HTTPS 了，以前的站点再也不用了，应当返回301，这个时候浏览器默认会做缓存优化，在第二次访问的时候自动访问重定向的那个地址。

而如果只是暂时不可用，那么直接返回302即可，和301不同的是，浏览器并不会做缓存优化。 304 Not Modified: 当协商缓存命中时会返回这个状态码。详见浏览器缓存

4xx

400 Bad Request: 开发者经常看到一头雾水，只是笼统地提示了一下错误，并不知道哪里出错了。

403 Forbidden: 这实际上并不是请求报文出错，而是服务器禁止访问，原因有很多，比如法律禁止、信息敏感。

404 Not Found: 资源未找到，表示没在服务器上找到相应的资源。

405 Method Not Allowed: 请求方法不被服务器端允许。

406 Not Acceptable: 资源无法满足客户端的条件。

408 Request Timeout: 服务器等待了太长时间。

409 Conflict: 多个请求发生了冲突。

413 Request Entity Too Large: 请求体的数据过大。

414 Request-URI Too Long: 请求行里的 URI 太大。

429 Too Many Request: 客户端发送的请求过多。

431 Request Header Fields Too Large请求头的字段内容太大。

5xx

500 Internal Server Error: 仅仅告诉你服务器出错了，出了啥错咱也不知道。

501 Not Implemented: 表示客户端请求的功能还不支持。

502 Bad Gateway: 服务器自身是正常的，但访问的时候出错了，啥错误咱也不知道。

503 Service Unavailable: 表示服务器当前很忙，暂时无法响应服务。

HTTP 的特点？HTTP 有哪些缺点？

HTTP 特点

HTTP 的特点概括如下:

灵活可扩展，主要体现在两个方面。一个是语义上的自由，只规定了基本格式，比如空格分隔单词，换行分隔字段，其他的各个部分都没有严格的语法限制。另一个是传输形式的多样性，不仅仅可以传输文本，还能传输图片、视频等任意数据，非常方便。
可靠传输。HTTP 基于 TCP/IP，因此把这一特性继承了下来。这属于 TCP 的特性，不具体介绍了。
请求-应答。也就是一发一收、有来有回，当然这个请求方和应答方不单单指客户端和服务器之间，如果某台服务器作为代理来连接后端的服务端，那么这台服务器也会扮演请求方的角色。
无状态。这里的状态是指通信过程的上下文信息，而每次 http 请求都是独立、无关的，默认不需要保留状态信息。

HTTP 缺点

无状态

所谓的优点和缺点还是要分场景来看的，对于 HTTP 而言，最具争议的地方在于它的无状态。

在需要长连接的场景中，需要保存大量的上下文信息，以免传输大量重复的信息，那么这时候无状态就是 http 的缺点了。

但与此同时，另外一些应用仅仅只是为了获取一些数据，不需要保存连接上下文信息，无状态反而减少了网络开销，成为了 http 的优点。

明文传输

即协议里的报文(主要指的是头部)不使用二进制数据，而是文本形式。

这当然对于调试提供了便利，但同时也让 HTTP 的报文信息暴露给了外界，给攻击者也提供了便利。WIFI陷阱就是利用 HTTP 明文传输的缺点，诱导你连上热点，然后疯狂抓你所有的流量，从而拿到你的敏感信息。

队头阻塞问题

当 http 开启长连接时，共用一个 TCP 连接，同一时刻只能处理一个请求，那么当前请求耗时过长的情况下，其它的请求只能处于阻塞状态，也就是著名的队头阻塞问题。接下来会有一小节讨论这个问题。

HTTP1.1 如何解决 HTTP 的队头阻塞问题？

什么是 HTTP 队头阻塞？

从前面的小节可以知道，HTTP 传输是基于请求-应答的模式进行的，报文必须是一发一收，但值得注意的是，里面的任务被放在一个任务队列中串行执行，一旦队首的请求处理太慢，就会阻塞后面请求的处理。这就是著名的HTTP队头阻塞问题。

并发连接

对于一个域名允许分配多个长连接，那么相当于增加了任务队列，不至于一个队伍的任务阻塞其它所有任务。在RFC2616规定过客户端最多并发 2 个连接，不过事实上在现在的浏览器标准中，这个上限要多很多，Chrome 中是 6 个。

但其实，即使是提高了并发连接，还是不能满足人们对性能的需求。

域名分片

一个域名不是可以并发 6 个长连接吗？那我就多分几个域名。比如 content1.sanyuan.com 、content2.sanyuan.com。

这样一个sanyuan.com域名下可以分出非常多的二级域名，而它们都指向同样的一台服务器，能够并发的长连接数更多了，事实上也更好地解决了队头阻塞的问题。

HTTP/2 有哪些改进？

由于 HTTPS 在安全方面已经做的非常好了，HTTP 改进的关注点放在了性能方面。对于 HTTP/2 而言，它对于性能的提升主要在于两点:

头部压缩
多路复用

当然还有一些颠覆性的功能实现:

设置请求优先级
服务器推送

这些重大的提升本质上也是为了解决 HTTP 本身的问题而产生的。接下来我们来看看 HTTP/2 解决了哪些问题，以及解决方式具体是如何的。

头部压缩

在 HTTP/1.1 及之前的时代，请求体一般会有响应的压缩编码过程，通过Content-Encoding头部字段来指定，但你有没有想过头部字段本身的压缩呢？

当请求字段非常复杂的时候，尤其对于 GET 请求，请求报文几乎全是请求头，这个时候还是存在非常大的优化空间的。HTTP/2 针对头部字段，也采用了对应的压缩算法——HPACK，对请求头进行压缩。

HPACK 算法是专门为 HTTP/2 服务的，它主要的亮点有两个：

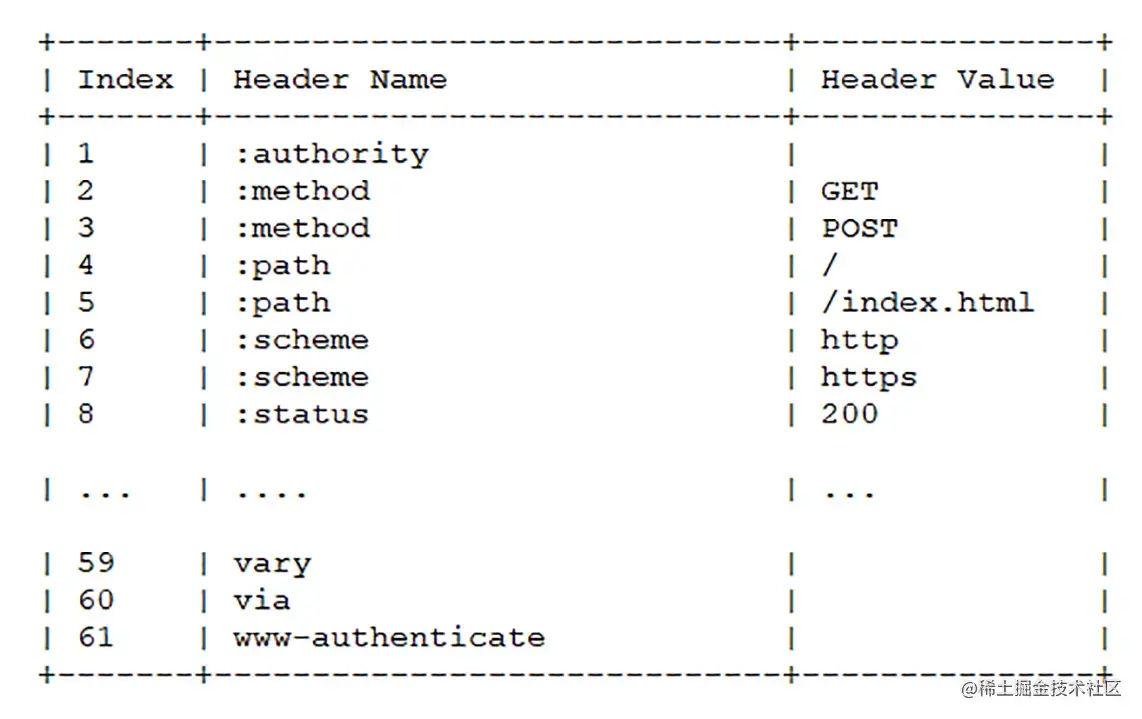

首先是在服务器和客户端之间建立哈希表，将用到的字段存放在这张表中，那么在传输的时候对于之前出现过的值，只需要把索引(比如0，1，2，...)传给对方即可，对方拿到索引查表就行了。这种传索引的方式，可以说让请求头字段得到极大程度的精简和复用。

HTTP/2 当中废除了起始行的概念，将起始行中的请求方法、URI、状态码转换成了头字段，不过这些字段都有一个":"前缀，用来和其它请求头区分开。

其次是对于整数和字符串进行哈夫曼编码，哈夫曼编码的原理就是先将所有出现的字符建立一张索引表，然后让出现次数多的字符对应的索引尽可能短，传输的时候也是传输这样的索引序列，可以达到非常高的压缩率。

多路复用

HTTP 队头阻塞

我们之前讨论了 HTTP 队头阻塞的问题，其根本原因在于HTTP 基于请求-响应的模型，在同一个 TCP 长连接中，前面的请求没有得到响应，后面的请求就会被阻塞。

后面我们又讨论到用并发连接和域名分片的方式来解决这个问题，但这并没有真正从 HTTP 本身的层面解决问题，只是增加了 TCP 连接，分摊风险而已。而且这么做也有弊端，多条 TCP 连接会竞争有限的带宽，让真正优先级高的请求不能优先处理。

而 HTTP/2 便从 HTTP 协议本身解决了队头阻塞问题。注意，这里并不是指的TCP队头阻塞，而是HTTP队头阻塞，两者并不是一回事。TCP 的队头阻塞是在数据包层面，单位是数据包，前一个报文没有收到便不会将后面收到的报文上传给 HTTP，而HTTP 的队头阻塞是在 HTTP 请求-响应层面，前一个请求没处理完，后面的请求就要阻塞住。两者所在的层次不一样。

那么 HTTP/2 如何来解决所谓的队头阻塞呢？

二进制分帧

首先，HTTP/2 认为明文传输对机器而言太麻烦了，不方便计算机的解析，因为对于文本而言会有多义性的字符，比如回车换行到底是内容还是分隔符，在内部需要用到状态机去识别，效率比较低。于是 HTTP/2 干脆把报文全部换成二进制格式，全部传输01串，方便了机器的解析。

原来Headers + Body的报文格式如今被拆分成了一个个二进制的帧，用Headers帧存放头部字段，Data帧存放请求体数据。分帧之后，服务器看到的不再是一个个完整的 HTTP 请求报文，而是一堆乱序的二进制帧。这些二进制帧不存在先后关系，因此也就不会排队等待，也就没有了 HTTP 的队头阻塞问题。

通信双方都可以给对方发送二进制帧，这种二进制帧的双向传输的序列，也叫做流(Stream)。HTTP/2 用流来在一个 TCP 连接上来进行多个数据帧的通信，这就是多路复用的概念。

可能你会有一个疑问，既然是乱序首发，那最后如何来处理这些乱序的数据帧呢？

首先要声明的是，所谓的乱序，指的是不同 ID 的 Stream 是乱序的，但同一个 Stream ID 的帧一定是按顺序传输的。二进制帧到达后对方会将 Stream ID 相同的二进制帧组装成完整的请求报文和响应报文。当然，在二进制帧当中还有其他的一些字段，实现了优先级和流量控制等功能，我们放到下一节再来介绍。

服务器推送

另外值得一说的是 HTTP/2 的服务器推送(Server Push)。在 HTTP/2 当中，服务器已经不再是完全被动地接收请求，响应请求，它也能新建 stream 来给客户端发送消息，当 TCP 连接建立之后，比如浏览器请求一个 HTML 文件，服务器就可以在返回 HTML 的基础上，将 HTML 中引用到的其他资源文件一起返回给客户端，减少客户端的等待。

总结

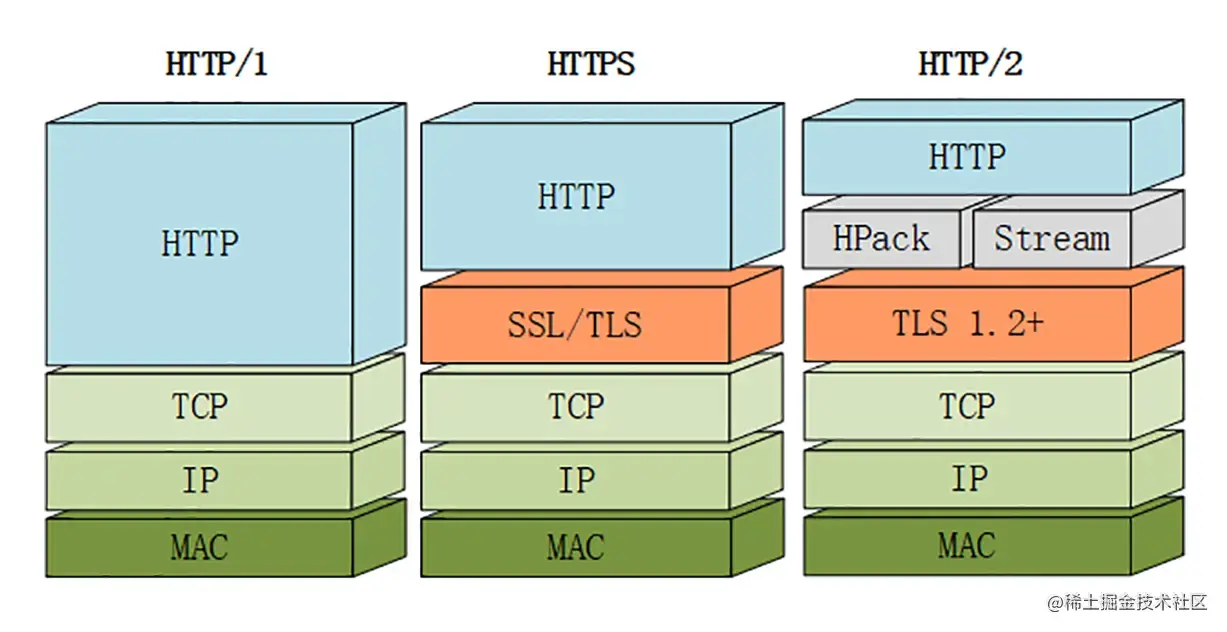

当然，HTTP/2 新增那么多的特性，是不是 HTTP 的语法要重新学呢？不需要，HTTP/2 完全兼容之前 HTTP 的语法和语义，如请求头、URI、状态码、头部字段都没有改变，完全不用担心。同时，在安全方面，HTTP 也支持 TLS，并且现在主流的浏览器都公开只支持加密的 HTTP/2, 因此你现在能看到的 HTTP/2 也基本上都是跑在 TLS 上面的了。最后放一张分层图给大家参考:

HTTP/2 中的二进制帧是如何设计的？

帧结构

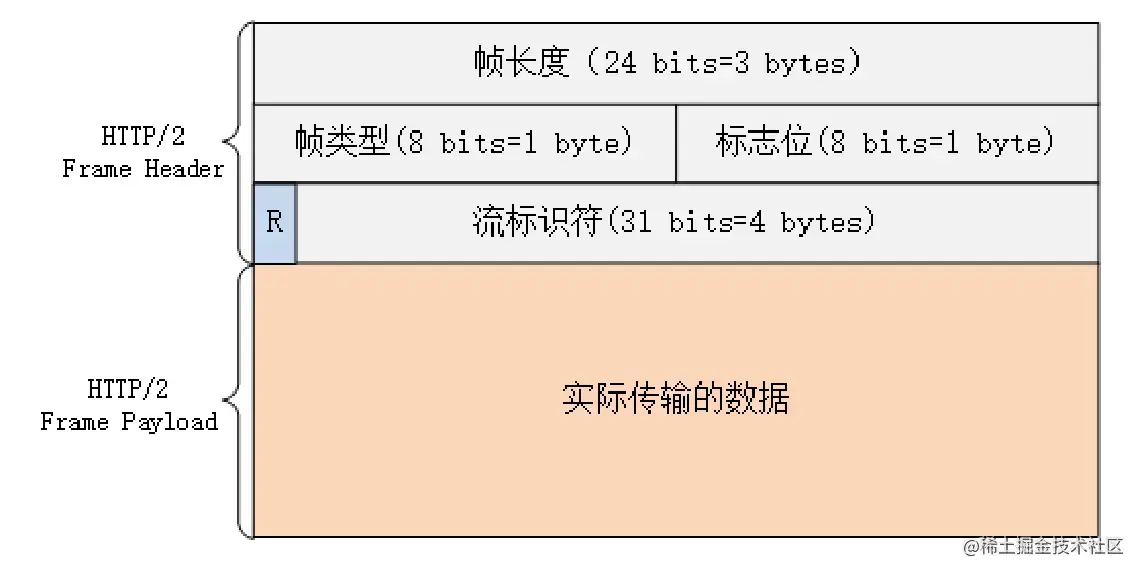

HTTP/2 中传输的帧结构如下图所示:

每个帧分为帧头和帧体。先是三个字节的帧长度，这个长度表示的是帧体的长度。

然后是帧类型，大概可以分为数据帧和控制帧两种。数据帧用来存放 HTTP 报文，控制帧用来管理流的传输。

接下来的一个字节是帧标志，里面一共有 8 个标志位，常用的有 END_HEADERS表示头数据结束，END_STREAM表示单方向数据发送结束。

后 4 个字节是Stream ID, 也就是流标识符，有了它，接收方就能从乱序的二进制帧中选择出 ID 相同的帧，按顺序组装成请求/响应报文。

流的状态变化

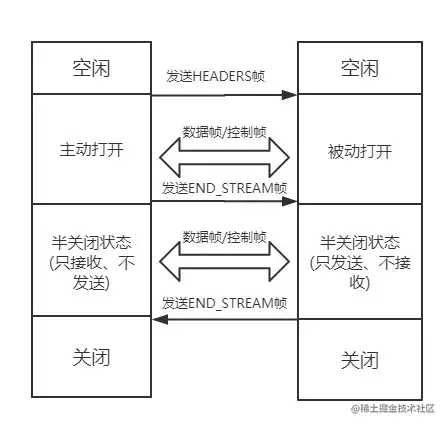

从前面可以知道，在 HTTP/2 中，所谓的流，其实就是二进制帧的双向传输的序列。那么在 HTTP/2 请求和响应的过程中，流的状态是如何变化的呢？

HTTP/2 其实也是借鉴了 TCP 状态变化的思想，根据帧的标志位来实现具体的状态改变。这里我们以一个普通的请求-响应过程为例来说明：

1.最开始两者都是空闲状态，当客户端发送Headers帧后，开始分配Stream ID, 此时客户端的流打开, 服务端接收之后服务端的流也打开，两端的流都打开之后，就可以互相传递数据帧和控制帧了。

2.当客户端要关闭时，向服务端发送END_STREAM帧，进入半关闭状态, 这个时候客户端只能接收数据，而不能发送数据。

3.服务端收到这个END_STREAM帧后也进入半关闭状态，不过此时服务端的情况是只能发送数据，而不能接收数据。随后服务端也向客户端发送END_STREAM帧，表示数据发送完毕，双方进入关闭状态。

4.如果下次要开启新的流，流 ID 需要自增，直到上限为止，到达上限后开一个新的 TCP 连接重头开始计数。由于流 ID 字段长度为 4 个字节，最高位又被保留，因此范围是 0 ~ 2的 31 次方，大约 21 亿个。

流的特性

刚刚谈到了流的状态变化过程，这里顺便就来总结一下流传输的特性:

并发性。一个 HTTP/2 连接上可以同时发多个帧，这一点和 HTTP/1 不同。这也是实现多路复用的基础。
自增性。流 ID 是不可重用的，而是会按顺序递增，达到上限之后又新开 TCP 连接从头开始。
双向性。客户端和服务端都可以创建流，互不干扰，双方都可以作为发送方或者接收方。
可设置优先级。可以设置数据帧的优先级，让服务端先处理重要资源，优化用户体验。

以上就是对 HTTP/2 中二进制帧的介绍

对于定长和不定长的数据，HTTP 是怎么传输的？

定长包体

对于定长包体而言，发送端在传输的时候一般会带上Content-Length, 来指明包体的长度。

我们用一个nodejs服务器来模拟一下:

const http = require('http');

const server = http.createServer();

server.on('request', (req, res) => {
  if(req.url === '/') {
    res.setHeader('Content-Type', 'text/plain');
    res.setHeader('Content-Length', 10);
    res.write("helloworld");
  }
})

server.listen(8081, () => {
  console.log("成功启动");
})

启动后访问: localhost:8081。

浏览器中显示如下:

helloworld 这是长度正确的情况，那不正确的情况是如何处理的呢？

我们试着把这个长度设置的小一些:

res.setHeader('Content-Length', 8);

重启服务，再次访问，现在浏览器中内容如下:

hellowor

那后面的ld哪里去了呢？实际上在 http 的响应体中直接被截去了。

然后我们试着将这个长度设置得大一些:

res.setHeader('Content-Length', 12);

此时浏览器显示如下:

直接无法显示了。可以看到Content-Length对于 http 传输过程起到了十分关键的作用，如果设置不当可以直接导致传输失败。

不定长包体

上述是针对于定长包体，那么对于不定长包体而言是如何传输的呢？这里就必须介绍另外一个 http 头部字段了:

Transfer-Encoding: chunked

表示分块传输数据，设置这个字段后会自动产生两个效果:

Content-Length 字段会被忽略
基于长连接持续推送动态内容

我们依然以一个实际的例子来模拟分块传输，nodejs 程序如下:

const http = require('http');

const server = http.createServer();

server.on('request', (req, res) => {
  if(req.url === '/') {
    res.setHeader('Content-Type', 'text/html; charset=utf8');
    res.setHeader('Content-Length', 10);
    res.setHeader('Transfer-Encoding', 'chunked');
    res.write("<p>来啦</p>");
    setTimeout(() => {
      res.write("第一次传输<br/>");
    }, 1000);
    setTimeout(() => {
      res.write("第二次传输");
      res.end()
    }, 2000);
  }
})

server.listen(8009, () => {
  console.log("成功启动");
})

访问效果入下: 来了然后是第一次传输然后是第二次传输

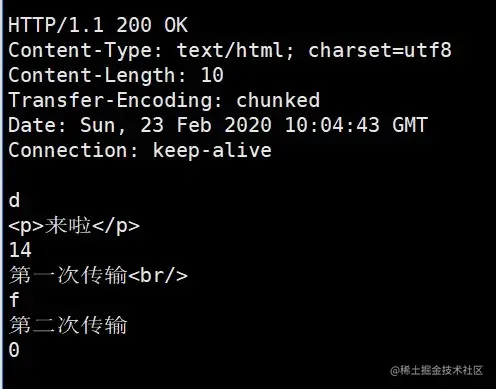

用 telnet 抓到的响应如下:

注意，Connection: keep-alive 及之前的为响应行和响应头，后面的内容为响应体，这两部分用换行符隔开。响应体的结构比较有意思，如下所示:

chunk长度(16进制的数)
第一个chunk的内容
chunk长度(16进制的数)
第二个chunk的内容
......
0

最后是留有有一个空行的，这一点请大家注意。

以上便是 http 对于定长数据和不定长数据的传输方式。

HTTP 如何处理大文件的传输？

对于几百 M 甚至上 G 的大文件来说，如果要一口气全部传输过来显然是不现实的，会有大量的等待时间，严重影响用户体验。因此，HTTP 针对这一场景，采取了范围请求的解决方案，允许客户端仅仅请求一个资源的一部分。

如何支持

当然，前提是服务器要支持范围请求，要支持这个功能，就必须加上这样一个响应头:

Accept-Ranges: none

用来告知客户端这边是支持范围请求的。

Range 字段拆解

而对于客户端而言，它需要指定请求哪一部分，通过Range这个请求头字段确定，格式为bytes=x-y。接下来就来讨论一下这个 Range 的书写格式:

0-499表示从开始到第 499 个字节。
500- 表示从第 500 字节到文件终点。
-100表示文件的最后100个字节。

服务器收到请求之后，首先验证范围是否合法，如果越界了那么返回416错误码，否则读取相应片段，返回206状态码。

同时，服务器需要添加Content-Range字段，这个字段的格式根据请求头中Range字段的不同而有所差异。

具体来说，请求单段数据和请求多段数据，响应头是不一样的。举个例子:

// 单段数据
Range: bytes=0-9
// 多段数据
Range: bytes=0-9, 30-39

接下来我们就分别来讨论着两种情况。

单段数据

对于单段数据的请求，返回的响应如下:

HTTP/1.1 206 Partial Content
Content-Length: 10
Accept-Ranges: bytes
Content-Range: bytes 0-9/100

i am xxxxx

值得注意的是Content-Range字段，0-9表示请求的返回，100表示资源的总大小，很好理解。

多段数据

接下来我们看看多段请求的情况。得到的响应会是下面这个形式:

HTTP/1.1 206 Partial Content
Content-Type: multipart/byteranges; boundary=00000010101
Content-Length: 189
Connection: keep-alive
Accept-Ranges: bytes


--00000010101
Content-Type: text/plain
Content-Range: bytes 0-9/96

i am xxxxx
--00000010101
Content-Type: text/plain
Content-Range: bytes 20-29/96

eex jspy e
--00000010101--

这个时候出现了一个非常关键的字段Content-Type: multipart/byteranges;boundary=00000010101，它代表了信息量是这样的:

请求一定是多段数据请求响应体中的分隔符是 00000010101

因此，在响应体中各段数据之间会由这里指定的分隔符分开，而且在最后的分隔末尾添上--表示结束。以上就是 http 针对大文件传输所采用的手段。

HTTP 中如何处理表单数据的提交？

在 http 中，有两种主要的表单提交的方式，体现在两种不同的Content-Type取值:

application/x-www-form-urlencoded
multipart/form-data

由于表单提交一般是POST请求，很少考虑GET，因此这里我们将默认提交的数据放在请求体中。

application/x-www-form-urlencoded

对于application/x-www-form-urlencoded格式的表单内容，有以下特点:

其中的数据会被编码成以&分隔的键值对字符以URL编码方式编码。

如：

// 转换过程: {a: 1, b: 2} -> a=1&b=2 -> 如下(最终形式)
"a%3D1%26b%3D2"

multipart/form-data 对于multipart/form-data而言:

请求头中的Content-Type字段会包含boundary，且boundary的值有浏览器默认指定。例: Content-Type: multipart/form-data;boundary=----WebkitFormBoundaryRRJKeWfHPGrS4LKe。
数据会分为多个部分，每两个部分之间通过分隔符来分隔，每部分表述均有 HTTP 头部描述子包体，如Content-Type，在最后的分隔符会加上--表示结束。

相应的请求体是下面这样:

Content-Disposition: form-data;name="data1";
Content-Type: text/plain
data1
----WebkitFormBoundaryRRJKeWfHPGrS4LKe
Content-Disposition: form-data;name="data2";
Content-Type: text/plain
data2
----WebkitFormBoundaryRRJKeWfHPGrS4LKe--

小结

值得一提的是，multipart/form-data 格式最大的特点在于:每一个表单元素都是独立的资源表述。另外，你可能在写业务的过程中，并没有注意到其中还有boundary的存在，如果你打开抓包工具，确实可以看到不同的表单元素被拆分开了，之所以在平时感觉不到，是以为浏览器和 HTTP 给你封装了这一系列操作。而且，在实际的场景中，对于图片等文件的上传，基本采用multipart/form-data而不用application/x-www-form-urlencoded，因为没有必要做 URL 编码，带来巨大耗时的同时也占用了更多的空间。

如何理解 HTTP 代理？

我们知道在 HTTP 是基于请求-响应模型的协议，一般由客户端发请求，服务器来进行响应。

当然，也有特殊情况，就是代理服务器的情况。引入代理之后，作为代理的服务器相当于一个中间人的角色，对于客户端而言，表现为服务器进行响应；而对于源服务器，表现为客户端发起请求，具有双重身份。

那代理服务器到底是用来做什么的呢？

功能

负载均衡。客户端的请求只会先到达代理服务器，后面到底有多少源服务器，IP 都是多少，客户端是不知道的。因此，这个代理服务器可以拿到这个请求之后，可以通过特定的算法分发给不同的源服务器，让各台源服务器的负载尽量平均。当然，这样的算法有很多，包括随机算法、轮询、一致性hash、LRU(最近最少使用)等等，不过这些算法并不是本文的重点，大家有兴趣自己可以研究一下。
保障安全。利用心跳机制监控后台的服务器，一旦发现故障机就将其踢出集群。并且对于上下行的数据进行过滤，对非法 IP 限流，这些都是代理服务器的工作。
缓存代理。将内容缓存到代理服务器，使得客户端可以直接从代理服务器获得而不用到源服务器那里。下一节详细拆解。

如何理解 HTTP 缓存及缓存代理？

关于强缓存和协商缓存的内容，我已经在能不能说一说浏览器缓存做了详细分析，小结如下: 首先通过 Cache-Control 验证强缓存是否可用

如果强缓存可用，直接使用否则进入协商缓存，即发送 HTTP 请求，服务器通过请求头中的If-Modified-Since或者If-None-Match这些条件请求字段检查资源是否更新

若资源更新，返回资源和200状态码否则，返回304，告诉浏览器直接从缓存获取资源

这一节我们主要来说说另外一种缓存方式: 代理缓存。

为什么产生代理缓存？

对于源服务器来说，它也是有缓存的，比如Redis, Memcache，但对于 HTTP 缓存来说，如果每次客户端缓存失效都要到源服务器获取，那给源服务器的压力是很大的。

由此引入了缓存代理的机制。让代理服务器接管一部分的服务端HTTP缓存，客户端缓存过期后就近到代理缓存中获取，代理缓存过期了才请求源服务器，这样流量巨大的时候能明显降低源服务器的压力。

那缓存代理究竟是如何做到的呢？

总的来说，缓存代理的控制分为两部分，一部分是源服务器端的控制，一部分是客户端的控制。

源服务器的缓存控制

private 和 public

在源服务器的响应头中，会加上Cache-Control这个字段进行缓存控制字段，那么它的值当中可以加入private或者public表示是否允许代理服务器缓存，前者禁止，后者为允许。

比如对于一些非常私密的数据，如果缓存到代理服务器，别人直接访问代理就可以拿到这些数据，是非常危险的，因此对于这些数据一般是不会允许代理服务器进行缓存的，将响应头部的Cache-Control设为private，而不是public。

proxy-revalidate

must-revalidate的意思是客户端缓存过期就去源服务器获取，而proxy-revalidate则表示代理服务器的缓存过期后到源服务器获取。

s-maxage

s是share的意思，限定了缓存在代理服务器中可以存放多久，和限制客户端缓存时间的max-age并不冲突。

讲了这几个字段，我们不妨来举个小例子，源服务器在响应头中加入这样一个字段:

Cache-Control: public, max-age=1000, s-maxage=2000

相当于源服务器说: 我这个响应是允许代理服务器缓存的，客户端缓存过期了到代理中拿，并且在客户端的缓存时间为 1000 秒，在代理服务器中的缓存时间为 2000 s。

客户端的缓存控制

max-stale 和 min-fresh

在客户端的请求头中，可以加入这两个字段，来对代理服务器上的缓存进行宽容和限制操作。比如：

max-stale: 5

表示客户端到代理服务器上拿缓存的时候，即使代理缓存过期了也不要紧，只要过期时间在5秒之内，还是可以从代理中获取的。又比如: min-fresh: 5

表示代理缓存需要一定的新鲜度，不要等到缓存刚好到期再拿，一定要在到期前 5 秒之前的时间拿，否则拿不到。

only-if-cached

这个字段加上后表示客户端只会接受代理缓存，而不会接受源服务器的响应。如果代理缓存无效，则直接返回504（Gateway Timeout）。

对于cookie的理解

Cookie 简介

前面说到了 HTTP 是一个无状态的协议，每次 http 请求都是独立、无关的，默认不需要保留状态信息。但有时候需要保存一些状态，怎么办呢？

HTTP 为此引入了 Cookie。

Cookie 本质上就是浏览器里面存储的一个很小的文本文件，内部以键值对的方式来存储(在chrome开发者面板的Application这一栏可以看到)。向同一个域名下发送请求，都会携带相同的 Cookie，服务器拿到 Cookie 进行解析，便能拿到客户端的状态。而服务端可以通过响应头中的Set-Cookie字段来对客户端写入Cookie。举例如下:

// 请求头
Cookie: a=xxx;b=xxx
// 响应头
Set-Cookie: a=xxx
set-Cookie: b=xxx

Cookie 属性

生存周期

Cookie 的有效期可以通过Expires和Max-Age两个属性来设置。

Expires即过期时间
Max-Age用的是一段时间间隔，单位是秒，从浏览器收到报文开始计算。

若 Cookie 过期，则这个 Cookie 会被删除，并不会发送给服务端。

作用域

关于作用域也有两个属性: Domain和path, 给 Cookie 绑定了域名和路径，在发送请求之前，发现域名或者路径和这两个属性不匹配，那么就不会带上 Cookie。值得注意的是，对于路径来说，/表示域名下的任意路径都允许使用 Cookie。

安全相关

如果带上Secure，说明只能通过 HTTPS 传输 cookie。

如果 cookie 字段带上HttpOnly，那么说明只能通过 HTTP 协议传输，不能通过 JS 访问，这也是预防 XSS 攻击的重要手段。相应的，对于 CSRF 攻击的预防，也有SameSite属性。

SameSite可以设置为三个值，Strict、Lax和None。 a. 在Strict模式下，浏览器完全禁止第三方请求携带Cookie。比如请求sanyuan.com网站只能在sanyuan.com域名当中请求才能携带 Cookie，在其他网站请求都不能。 b. 在Lax模式，就宽松一点了，但是只能在 get 方法提交表单况或者a 标签发送 get 请求的情况下可以携带 Cookie，其他情况均不能。 c. 在None模式下，也就是默认模式，请求会自动携带上 Cookie。

Cookie 的缺点

容量缺陷。Cookie 的体积上限只有4KB，只能用来存储少量的信息。
性能缺陷。Cookie 紧跟域名，不管域名下面的某一个地址需不需要这个 Cookie ，请求都会携带上完整的 Cookie，这样随着请求数的增多，其实会造成巨大的性能浪费的，因为请求携带了很多不必要的内容。但可以通过Domain和Path指定作用域来解决。
安全缺陷。由于 Cookie 以纯文本的形式在浏览器和服务器中传递，很容易被非法用户截获，然后进行一系列的篡改，在 Cookie 的有效期内重新发送给服务器，这是相当危险的。另外，在HttpOnly为 false 的情况下，Cookie 信息能直接通过 JS 脚本来读取。

TLS1.2 握手的过程是怎样的？

之前谈到了 HTTP 是明文传输的协议，传输保文对外完全透明，非常不安全，那如何进一步保证安全性呢？

由此产生了 HTTPS，其实它并不是一个新的协议，而是在 HTTP 下面增加了一层 SSL/TLS 协议，简单的讲，HTTPS = HTTP + SSL/TLS。

那什么是 SSL/TLS 呢？

SSL 即安全套接层（Secure Sockets Layer），在 OSI 七层模型中处于会话层(第 5 层)。之前 SSL 出过三个大版本，当它发展到第三个大版本的时候才被标准化，成为 TLS（传输层安全，Transport Layer Security），并被当做 TLS1.0 的版本，准确地说，TLS1.0 = SSL3.1。

现在主流的版本是 TLS/1.2, 之前的 TLS1.0、TLS1.1 都被认为是不安全的，在不久的将来会被完全淘汰。因此我们接下来主要讨论的是 TLS1.2, 当然在 2018 年推出了更加优秀的 TLS1.3，大大优化了 TLS 握手过程，这个我们放在下一节再去说。

传统 RSA 握手

先来说说传统的 TLS 握手，也是大家在网上经常看到的。参考文章（http://47.98.159.95/my_blog/browser-security/003.html），之所以称它为 RSA 版本，是因为它在加解密pre_random的时候采用的是 RSA 算法。

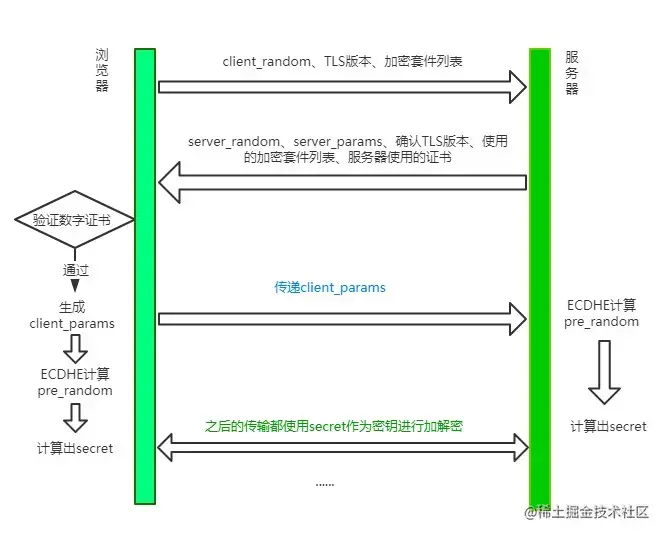

TLS 1.2 握手过程

现在我们来讲讲主流的 TLS 1.2 版本所采用的方式。

刚开始你可能会比较懵，先别着急，过一遍下面的流程再来看会豁然开朗。

step 1: Client Hello

首先，浏览器发送 client_random、TLS版本、加密套件列表。 client_random 是什么？用来最终 secret 的一个参数。加密套件列表是什么？我举个例子，加密套件列表一般张这样:

TLS_ECDHE_WITH_AES_128_GCM_SHA256

意思是TLS握手过程中，使用ECDHE算法生成pre_random(这个数后面会介绍)，128位的AES算法进行对称加密，在对称加密的过程中使用主流的GCM分组模式，因为对称加密中很重要的一个问题就是如何分组。最后一个是哈希摘要算法，采用SHA256算法。

其中值得解释一下的是这个哈希摘要算法，试想一个这样的场景，服务端现在给客户端发消息来了，客户端并不知道此时的消息到底是服务端发的，还是中间人伪造的消息呢？现在引入这个哈希摘要算法，将服务端的证书信息通过这个算法生成一个摘要(可以理解为比较短的字符串)，用来标识这个服务端的身份，用私钥加密后把加密后的标识和自己的公钥传给客户端。客户端拿到这个公钥来解密，生成另外一份摘要。两个摘要进行对比，如果相同则能确认服务端的身份。这也就是所谓数字签名的原理。其中除了哈希算法，最重要的过程是私钥加密，公钥解密。

step 2: Server Hello

可以看到服务器一口气给客户端回复了非常多的内容。

server_random也是最后生成secret的一个参数, 同时确认 TLS 版本、需要使用的加密套件和自己的证书，这都不难理解。那剩下的server_params是干嘛的呢？

我们先埋个伏笔，现在你只需要知道，server_random到达了客户端。

step 3: Client 验证证书，生成secret

客户端验证服务端传来的证书和签名是否通过，如果验证通过，则传递client_params这个参数给服务器。

接着客户端通过ECDHE算法计算出pre_random，其中传入两个参数:server_params和client_params。现在你应该清楚这个两个参数的作用了吧，由于ECDHE基于椭圆曲线离散对数，这两个参数也称作椭圆曲线的公钥。

客户端现在拥有了client_random、server_random和pre_random，接下来将这三个数通过一个伪随机数函数来计算出最终的secret。

step4: Server 生成 secret

刚刚客户端不是传了client_params过来了吗？

现在服务端开始用ECDHE算法生成pre_random，接着用和客户端同样的伪随机数函数生成最后的secret。

注意事项

TLS的过程基本上讲完了，但还有两点需要注意。

第一、实际上 TLS 握手是一个双向认证的过程，从 step1 中可以看到，客户端有能力验证服务器的身份，那服务器能不能验证客户端的身份呢？当然是可以的。具体来说，在 step3中，客户端传送client_params，实际上给服务器传一个验证消息，让服务器将相同的验证流程(哈希摘要 + 私钥加密 + 公钥解密)走一遍，确认客户端的身份。
第二、当客户端生成secret后，会给服务端发送一个收尾的消息，告诉服务器之后的都用对称加密，对称加密的算法就用第一次约定的。服务器生成完secret也会向客户端发送一个收尾的消息，告诉客户端以后就直接用对称加密来通信。

这个收尾的消息包括两部分，一部分是Change Cipher Spec，意味着后面加密传输了，另一个是Finished消息，这个消息是对之前所有发送的数据做的摘要，对摘要进行加密，让对方验证一下。

当双方都验证通过之后，握手才正式结束。后面的 HTTP 正式开始传输加密报文。

RSA 和 ECDHE 握手过程的区别

ECDHE 握手，也就是主流的 TLS1.2 握手中，使用ECDHE实现pre_random的加密解密，没有用到 RSA。
使用 ECDHE 还有一个特点，就是客户端发送完收尾消息后可以提前抢跑，直接发送 HTTP 报文，节省了一个 RTT，不必等到收尾消息到达服务器，然后等服务器返回收尾消息给自己，直接开始发请求。这也叫TLS False Start。

TLS 1.3 做了哪些改进？

TLS 1.2 虽然存在了 10 多年，经历了无数的考验，但历史的车轮总是不断向前的，为了获得更强的安全、更优秀的性能，在2018年就推出了 TLS1.3，对于TLS1.2做了一系列的改进，主要分为这几个部分:强化安全、提高性能。

强化安全

在 TLS1.3 中废除了非常多的加密算法，最后只保留五个加密套件:

TLS_AES_128_GCM_SHA256
TLS_AES_256_GCM_SHA384
TLS_CHACHA20_POLY1305_SHA256
TLS_AES_128_GCM_SHA256
TLS_AES_128_GCM_8_SHA256

可以看到，最后剩下的对称加密算法只有 AES 和 CHACHA20，之前主流的也会这两种。分组模式也只剩下 GCM 和 POLY1305, 哈希摘要算法只剩下了 SHA256 和 SHA384 了。

那你可能会问了, 之前RSA这么重要的非对称加密算法怎么不在了？

我觉得有两方面的原因:

第一、2015年发现了FREAK攻击，即已经有人发现了 RSA 的漏洞，能够进行破解了。
第二、一旦私钥泄露，那么中间人可以通过私钥计算出之前所有报文的secret，破解之前所有的密文。

为什么？回到 RSA 握手的过程中，客户端拿到服务器的证书后，提取出服务器的公钥，然后生成pre_random并用公钥加密传给服务器，服务器通过私钥解密，从而拿到真实的pre_random。当中间人拿到了服务器私钥，并且截获之前所有报文的时候，那么就能拿到pre_random、server_random和client_random并根据对应的随机数函数生成secret，也就是拿到了 TLS 最终的会话密钥，每一个历史报文都能通过这样的方式进行破解。

但ECDHE在每次握手时都会生成临时的密钥对，即使私钥被破解，之前的历史消息并不会收到影响。这种一次破解并不影响历史信息的性质也叫前向安全性。

RSA 算法不具备前向安全性，而 ECDHE 具备，因此在 TLS1.3 中彻底取代了RSA。

提升性能

握手改进

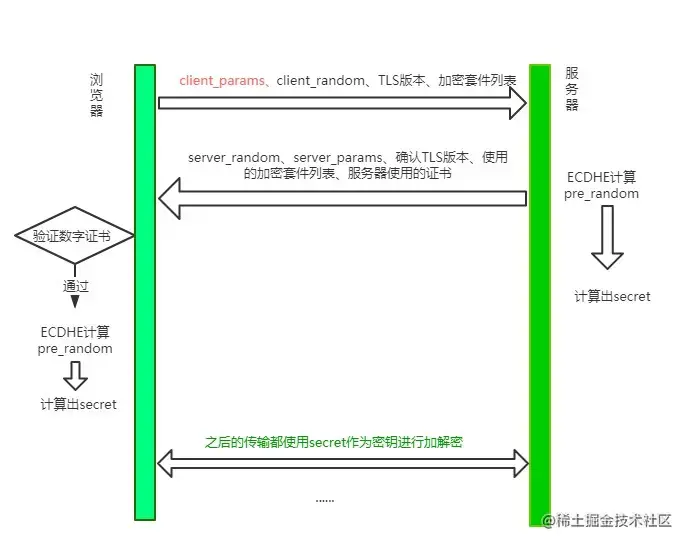

流程如下:

大体的方式和 TLS1.2 差不多，不过和 TLS 1.2 相比少了一个 RTT，服务端不必等待对方验证证书之后才拿到client_params，而是直接在第一次握手的时候就能够拿到, 拿到之后立即计算secret，节省了之前不必要的等待时间。同时，这也意味着在第一次握手的时候客户端需要传送更多的信息，一口气给传完。

这种 TLS 1.3 握手方式也被叫做1-RTT握手。但其实这种1-RTT的握手方式还是有一些优化的空间的，接下来我们来一一介绍这些优化方式。

会话复用

会话复用有两种方式: Session ID和Session Ticket。

先说说最早出现的Seesion ID，具体做法是客户端和服务器首次连接后各自保存会话的 ID，并存储会话密钥，当再次连接时，客户端发送ID过来，服务器查找这个 ID 是否存在，如果找到了就直接复用之前的会话状态，会话密钥不用重新生成，直接用原来的那份。

但这种方式也存在一个弊端，就是当客户端数量庞大的时候，对服务端的存储压力非常大。

因而出现了第二种方式——Session Ticket。它的思路就是: 服务端的压力大，那就把压力分摊给客户端呗。具体来说，双方连接成功后，服务器加密会话信息，用Session Ticket消息发给客户端，让客户端保存下来。下次重连的时候，就把这个 Ticket 进行解密，验证它过没过期，如果没过期那就直接恢复之前的会话状态。

这种方式虽然减小了服务端的存储压力，但与带来了安全问题，即每次用一个固定的密钥来解密 Ticket 数据，一旦黑客拿到这个密钥，之前所有的历史记录也被破解了。因此为了尽量避免这样的问题，密钥需要定期进行更换。

总的来说，这些会话复用的技术在保证1-RTT的同时，也节省了生成会话密钥这些算法所消耗的时间，是一笔可观的性能提升。

PSK

刚刚说的都是1-RTT情况下的优化，那能不能优化到0-RTT呢？

答案是可以的。做法其实也很简单，在发送Session Ticket的同时带上应用数据，不用等到服务端确认，这种方式被称为Pre-Shared Key，即 PSK。

这种方式虽然方便，但也带来了安全问题。中间人截获PSK的数据，不断向服务器重复发，类似于 TCP 第一次握手携带数据，增加了服务器被攻击的风险。

总结

TLS1.3 在 TLS1.2 的基础上废除了大量的算法，提升了安全性。同时利用会话复用节省了重新生成密钥的时间，利用 PSK 做到了0-RTT连接。

Accept

对于Accept系列字段的介绍分为四个部分: 数据格式、压缩方式、支持语言和字符集。

数据格式

上一节谈到 HTTP 灵活的特性，它支持非常多的数据格式，那么这么多格式的数据一起到达客户端，客户端怎么知道它的格式呢？当然，最低效的方式是直接猜，有没有更好的方式呢？直接指定可以吗？

答案是肯定的。不过首先需要介绍一个标准——MIME(Multipurpose Internet Mail Extensions, 多用途互联网邮件扩展)。它首先用在电子邮件系统中，让邮件可以发任意类型的数据，这对于 HTTP 来说也是通用的。

因此，HTTP 从MIME type取了一部分来标记报文 body 部分的数据类型，这些类型体现在Content-Type这个字段，当然这是针对于发送端而言，接收端想要收到特定类型的数据，也可以用Accept字段。

具体而言，这两个字段的取值可以分为下面几类:

text： text/html, text/plain, text/css 等
image: image/gif, image/jpeg, image/png 等
audio/video: audio/mpeg, video/mp4 等
application: application/json, application/javascript, application/pdf, application/octet-stream

压缩方式

当然一般这些数据都是会进行编码压缩的，采取什么样的压缩方式就体现在了发送方的Content-Encoding字段上，同样的，接收什么样的压缩方式体现在了接受方的Accept-Encoding字段上。这个字段的取值有下面几种：

gzip: 当今最流行的压缩格式
deflate: 另外一种著名的压缩格式
br: 一种专门为 HTTP 发明的压缩算法

// 发送端
Content-Encoding: gzip
// 接收端
Accept-Encoding: gzip

支持语言

对于发送方而言，还有一个Content-Language字段，在需要实现国际化的方案当中，可以用来指定支持的语言，在接受方对应的字段为Accept-Language。如:

// 发送端
Content-Language: zh-CN, zh, en
// 接收端
Accept-Language: zh-CN, zh, en

字符集

最后是一个比较特殊的字段, 在接收端对应为Accept-Charset，指定可以接受的字符集，而在发送端并没有对应的Content-Charset, 而是直接放在了Content-Type中，以charset属性指定。如:

// 发送端
Content-Type: text/html; charset=utf-8
// 接收端
Accept-Charset: charset=utf-8

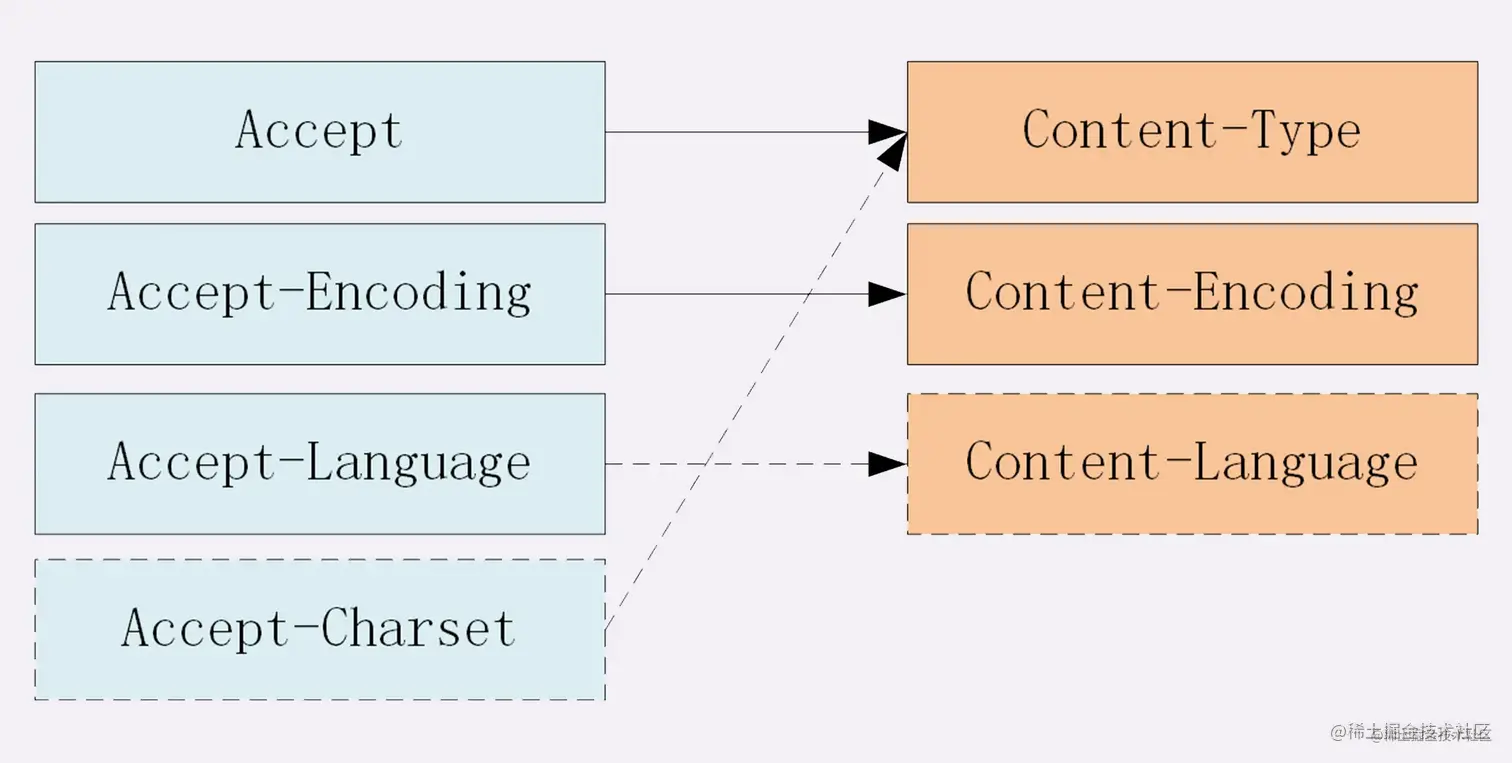

最后以一张图来总结一下吧:

前端-计算机网络相关知识整理
