回顾bitmap

最近网上冲浪的时候看到有种数据结构叫roaring bitmap（咆哮位图），据说被许多的开源项目如Elasticsearch, Apache Druid, Apache Spark用到，很强很强。特地研究了一下，现将研究结果总结如下。

什么是bitmap?

逻辑上是一个set，物理上被叫做bitmap，实际上是整数数组。

众所周知，bitmap可被用来实现布隆过滤器。

怎样实现bitmap?

使用32bit（或者64bit）的整数数组。

一个32bit的整数表示一个大小（或称为基、cardinality）为32的集合，再用若干个32bit的整数，即可表示一个大小n的集合。

为什么要使用bitmap?

使用一个bitmap实现一个set，可以获得存储效率上的提升，与集合操作效率上的提升。使用bitmap，内存占用更小，集合常规操作如交、并等，可以用位运算实现，简洁高效，深受广大程序员喜欢。

传统bitmap有什么问题？

bitmap不是银弹，某些情况下不适用于bitmap。比如”稀疏“场景。当集合中存在大量的0，极少数的1时，若执意使用bitmap，会浪费存储空间，也会降低集合运算（需要访问大量无意义的0，时间退化到渐进线性）。

什么是roaring bitmap？

一种压缩位图实现，空间性能与时间性能更加

roaring bitmap解决了什么问题？

Run-length-encoded（RLE）bitmap（我将其翻译为长距离编码位图），对传统bitmap中的一连串1或者一连串0进行编码，已达到压缩的目的。想法挺好，但是带来的副作用是，元素的随机访问性能退化成线性时间，即判断一个元素是否在bitmap中，需要线性扫描已编码好的区块。

Roaring bitmap的提出，在RLE的基础上，解决了随机访问性能退化的问题。

怎样解决的？

Roaring bitmap的基本思想，是将传统的bitmap改为二段式索引，一级索引是一个容器数组，二级索引是存放数据的具体容器，可分为两类：bitmap container及array container。

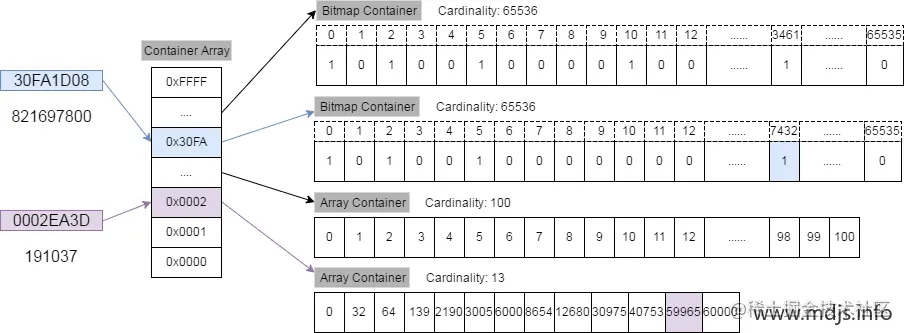

举个例子，一个32bit的整数821697800，其16进制表示为 30FA1D08，高16位是一级索引，低16位是二级索引，如下图所示，高16位0x30FA在容器数组做了一次粗定位（使用二分搜索），低16位0x1D08 = 7432在容器（这里是一个bitmap container）内部做了二次定位（也使用二分搜索），最终将对应位置设为了1

另一个例子191037如下图所示，与第一个例子不同的是，191037存入的是一个array container。

Bitmap container vs. Array container

论文_Better bitmap performance with Roaring bitmaps_中指出，当整数个数（基）小于等于4096时，使用array container，否则使用bitmap。

为什么是4096？

网上有人说是为了节省存储空间，我不理解。

我认为是硬性约定，因为论文规定container最多只能存65536bit的数据。array container中存储4096个16bit整数的空间恰好等于65536bit，若整数个数大于4096个，将array container升级为bitmap container，才能存下更多的数据，同时不破坏约定。
