如何进行系统设计 | 青训营笔记

jirafa
82 阅读4分钟

这是我参与「第五届青训营」伴学笔记创作活动的第 8 天

如何设计

  1. 场景分析：

    什么系统需要哪些功能，多大的并发量

  2. 存储设计：

    数据如何组织（Sql，NoSql）

  3. 服务设计

    业务功能实现与逻辑整合

  4. 可拓展性

    解决设计缺陷，提高健壮性

通过以下三种方式可以对系统瓶颈进行分析：

  • 火焰图
  • 链路追踪
  • 性能测试

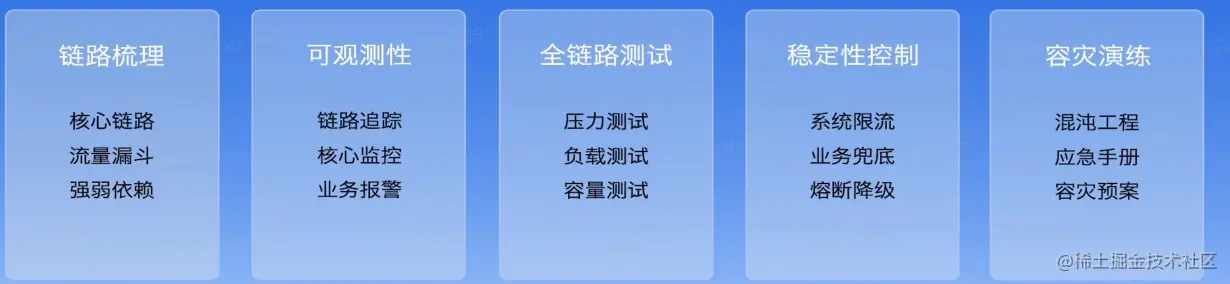

image-20230205174955263

保证系统可用性

设计秒杀系统

需求分析

秒杀系统需要涉及以下三个方面：

  • 消费者端
  • 商家端
  • 线上电商环境

而秒杀业务则具有以下几个特点：

  • 瞬时流量高
  • 读多写少
  • 实时性要求高

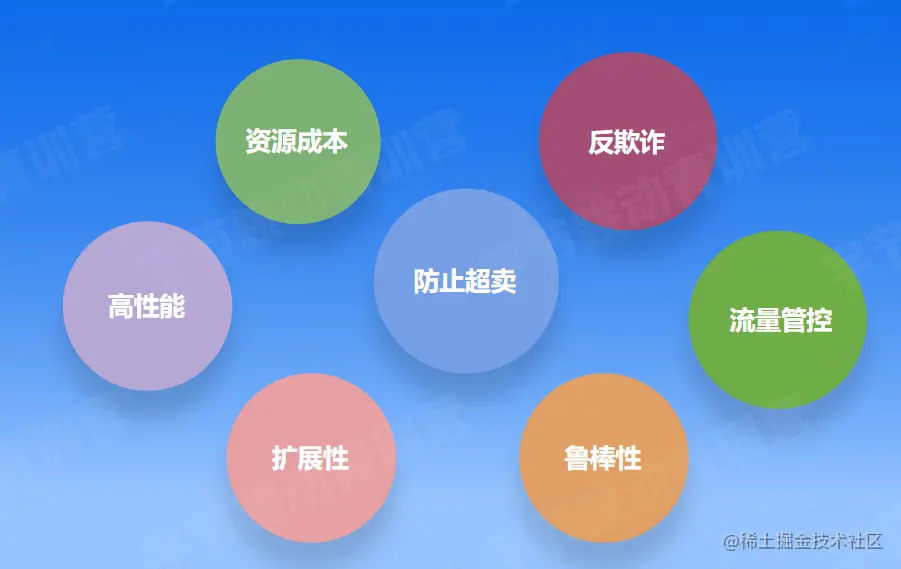

系统同时需要面对以下几种挑战：

image-20230205232213447

设计系统

而从上文所提及的四个方面对秒杀系统进行设计：

  1. 场景：

    • 功能：
      • 秒杀活动发布
      • 商品详情
      • 秒杀下单
    • 并发：
      • qps 1w+
      • TPS 1k+

  2. 存储：

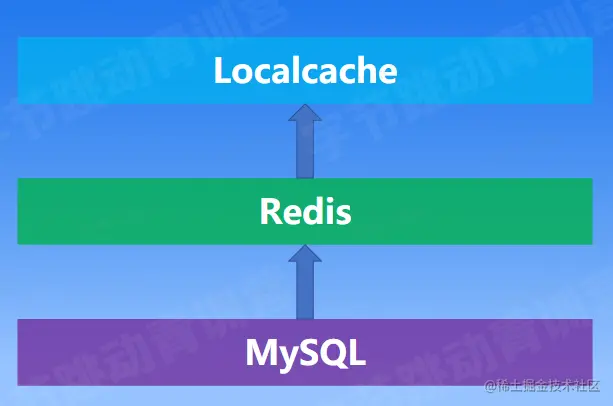

    存储采用三层解决方案：mysql+redis+localcache

    image-20230205232529413

  3. 服务：

    将服务进行拆分，同时也包含服务需要的基础组件：

    • 服务
      • 用户服务
      • 风控服务
      • 活动服务
      • 订单服务
    • 基础组件
      • ID生成
      • 缓存组件
      • MQ组件
      • 限流组件

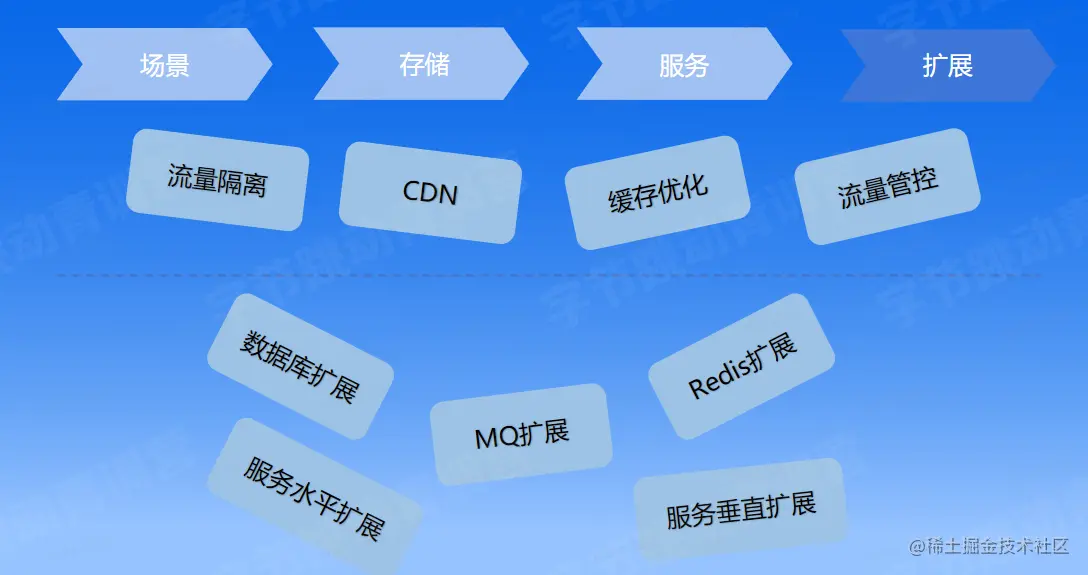

  4. 服务拓展部分：

    image-20230205232818935

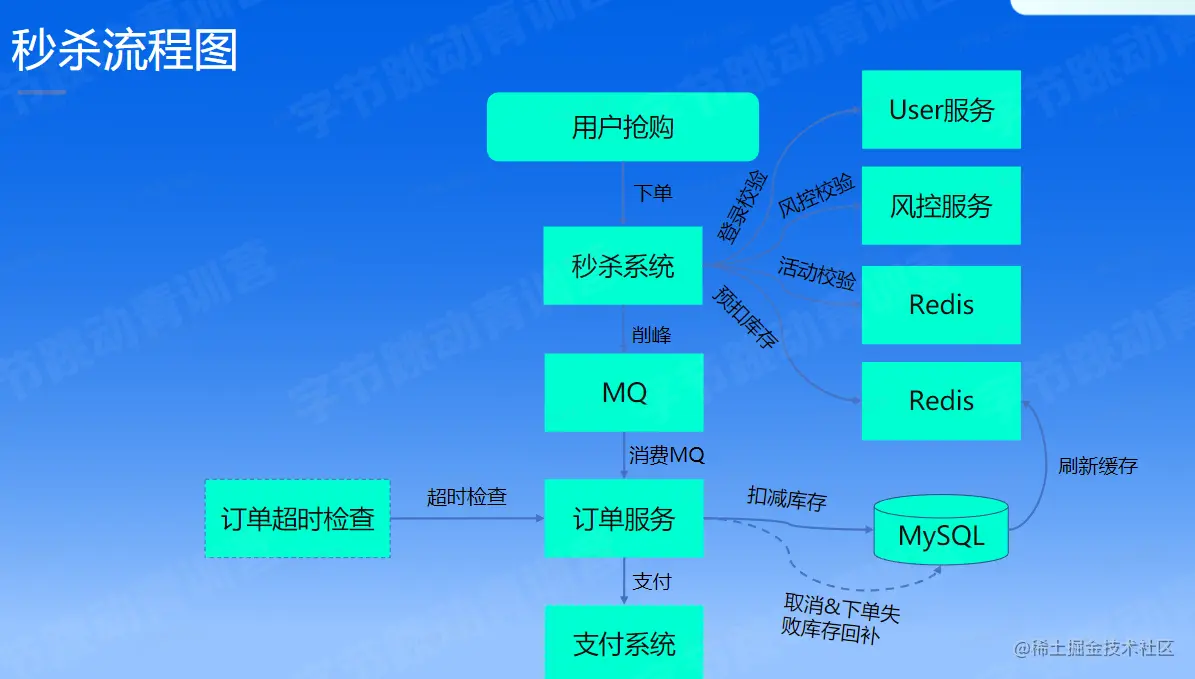

image-20230205233916695

系统实现

为什么使用redis

秒杀系统，是典型的短时大量突发访问类问题。

而秒杀系统通常分为三个阶段，每个阶段redis的作用也不尽相同：

  1. 秒杀开始前

    在这个阶段，用户会不断刷新商品详情页，这会导致详情页的瞬时请求量剧增。这个阶段的应对方案，一般是尽量把商品详情页的页面元素静态化，然后使用CDN或是浏览器把这些静态化的元素缓存起来，将流量拦截在服务端外，减轻服务器压力，在这个阶段不需要使用redis

  2. 秒杀开始

    简单来说，这个阶段的操作就是三个：库存查验、库存扣减和订单处理。因为每个秒杀请求都会查询库存，而请求只有查到有库存余量后，后续的库存扣减和订单处理才会被执行。所以，这个阶段中最大的并发压力都在库存查验操作上。

    为了支撑大量高并发的库存查验请求，我们需要在这个环节使用Redis保存库存量，这样一来，请求可以直接从Redis中读取库存并进行查验。

    而在秒杀过程中，针对于订单操作我们应在数据库层面进行操作，而针对库存我们并不应该直接操作数据库

    • 当数据库进行库存更新时，需要对redis中的库存数据进行同步，这个过程增加了额外的操作逻辑，也带来了额外的开销。
    • 当过多请求直接修改数据库，由于对于行锁的争夺，数据可能并不能及时进行修改，从而导致下单量超过实际库存出现超售，而redis操作是单线程的，可以避免该问题的发生

    所以，我们就需要直接在Redis中进行库存扣减。具体的操作是，当库存查验完成后，一旦库存有余量，我们就立即在Redis中扣减库存。而且，为了避免请求查询到旧的库存值，库存查验和库存扣减这两个操作需要保证原子性。

  3. 秒杀活动结束后：

    在这个阶段，可能还会有部分用户刷新商品详情页，尝试等待有其他用户退单。而已经成功下单的用户会刷新订单详情，跟踪订单的进展。不过，这个阶段中的用户请求量已经下降很多了，服务器端一般都能支撑。而有关订单超时取消的部分，也可以利用mq进行解决

引用

部分内容来自：
