一、硬间隔SVM

1. 模型定义

假设有以下数据：

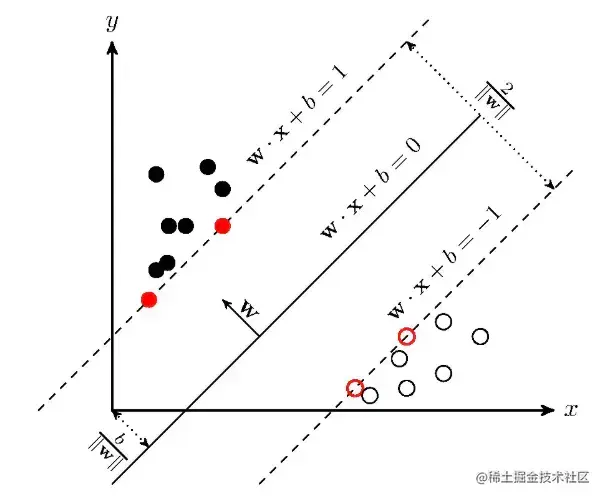

SVM的主要思想是在特征空间中寻找一个最大间隔的超平面 $w^T x+b$ 实现数据的二分类，SVM属于判别模型。这里的间隔指的是样本点到分离超平面的距离的最小值，用函数 $\operatorname{margin}(w, b)$ 来表达。下图中在 $w \cdot x+b=1$ 和 $w \cdot x+b=-1$ 线上的样本点就叫支持向量:

超平面实现将数据的正例和负例分隔开，因此有：

$$\left.\begin{matrix} y_{i}=+1,w^{T}x_{i}+b>0\\ y_{i}=-1,w^{T}x_{i}+b<0 \end{matrix}\right\}y_{i}(w^{T}x_{i}+b)>0,for\; \forall i=1,2,\cdots ,N$$

另外最大间隔通过以下方式来表达：

$$①\; 首先要明确样本点到超平面的距离公式：\\ distance(w,b,x_{i})=\frac{\left | w^{T}x+b\right |}{\left \| w\right \|}\\ (可以参考初中知识点：点到直线距离d=\frac{\left | Ax+By+C\right |}{\sqrt{A^{2}+B^{2}}})\\ ②\; 因此间隔可以表达为：\\ margin(w,b)=\underset{x_{i}}{min}\; distance(w,b,x_{i})=\underset{x_{i}}{min}\frac{\left | w^{T}x_{i}+b\right |}{\left \| w\right \|},i=1,2,\cdots ,N\\ ③\; 最大间隔可以表达为：\\ \underset{w,b}{max}\; margin(w,b)=\underset{w,b}{max}\; \underset{x_{i}}{min}\frac{\left | w^{T}x_{i}+b\right |}{\left \| w\right \|}=\underset{w,b}{max}\; \underset{x_{i}}{min}\frac{y_{i}(w^{T}x_{i}+b)}{\left \| w\right \|},i=1,2,\cdots ,N$$

然后求解支持向量机就可以转化为以下带约束的优化问题：

$$\left\{\begin{matrix} \underset{w,b}{max}\; margin(w,b)=\underset{w,b}{max}\; \underset{x_{i}}{min}\frac{y_{i}(w^{T}x_{i}+b)}{\left \| w\right \|},i=1,2,\cdots ,N\\ s.t.\; y_{i}(w^{T}x_{i}+b)>0,i=1,2,\cdots ,N \end{matrix}\right.$$

上述优化问题还可以进一步转化：

$$由约束y_{i}(w^{T}x_{i}+b)>0,i=1,2,\cdots ,N可以得出\\ \exists \gamma >0使得\underset{x_{i}}{min}\; y_{i}(w^{T}x_{i}+b)=\gamma \\ 由于确定同一个超平面的w,b可以任意放缩，\\所以这里的\gamma 可以约束等于1。\\ 则\underset{w,b}{max}\; margin(w,b)\\ =\underset{w,b}{max}\; \underset{x_{i}}{min}\frac{y_{i}(w^{T}x_{i}+b)}{\left \| w\right \|}\\ =\underset{w,b}{max}\frac{1}{\left \| w\right \|}\underset{=\gamma =1}{\underbrace{\underset{x_{i}}{min}\; y_{i}(w^{T}x_{i}+b)}}\\ =\underset{w,b}{max}\frac{1}{\left \| w\right \|}\\ =\underset{w,b}{min}\frac{1}{2}w^{T}w\\ i=1,2,\cdots ,N$$

这是一个带N个约束的凸优化问题。

2. 优化问题的转化

上述优化问题可以使用拉格朗日乘子法来求解，构建拉格朗日函数：

$$L(w,b,\lambda )=\frac {1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}(1-y_{i}(w^{T}x_{i}+b))\\ \lambda =\begin{pmatrix} \lambda _{1} & \lambda _{2} & \cdots & \lambda _{N} \end{pmatrix}^{T}$$

然后上述优化问题就可以转换为以下优化问题：

$$\left\{\begin{matrix} \underset{w,b}{min}\; \underset{\lambda }{max}L(w,b,\lambda )=\frac{1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}(1-y_{i}(w^{T}x_{i}+b))\\ s.t.\; \lambda _{i}\geq 0,i=1,2,\cdots ,N \end{matrix}\right.$$

我们可以简单地看一下为什么可以这么转化：

$$当1-y_{i}(w^{T}x_{i}+b)>0时，由于\lambda _{i}\geq 0，所以\underset{\lambda }{max}L(w,b,\lambda )=\infty \\ 当1-y_{i}(w^{T}x_{i}+b)\leq 0时，由于\lambda _{i}\geq 0，所以\underset{\lambda }{max}L(w,b,\lambda )=\frac{1}{2}w^{T}w \\ 因此\underset{w,b}{min}\; \underset{\lambda }{max}L(w,b,\lambda )=\underset{w,b}{min}\left \{\frac{1}{2}w^{T}w,\infty \right \}=\frac{1}{2}w^{T}w$$

然后使用以下结论继续对该优化问题进行转化：

$$min\; max\; L的对偶问题为max\; min\; L,有以下结论：\\ min\; max\; L\geq max\; min\; L\\ 可以简单地认为对于L先取最大，再从最大里面取最小就一定大于等于先取最小，再从最小里面取最大\\ 类似于“凤尾”\geq “鸡头”\\ 如果min\; max\; L是凸优化问题，所以min\; max\; L=max\; min\; L，为强对偶关系$$

因此该优化问题可以继续转化：

$$\left\{\begin{matrix} \underset{\lambda }{max}\; \underset{w,b}{min}\;L(w,b,\lambda )=\frac{1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}(1-y_{i}(w^{T}x_{i}+b))\\ s.t.\; \lambda _{i}\geq 0,i=1,2,\cdots ,N \end{matrix}\right.$$

总结一下，该优化问题经历了以下转化过程：

$$①\; 带约束优化问题\left\{\begin{matrix} \underset{w,b}{max}\; margin(w,b)=\underset{w,b}{max}\; \underset{x_{i}}{min}\frac{y_{i}(w^{T}x_{i}+b)}{\left \| w\right \|},i=1,2,\cdots ,N\\ s.t.\; y_{i}(w^{T}x_{i}+b)>0,i=1,2,\cdots ,N \end{matrix}\right.\\ ②\; 带约束优化问题\left\{\begin{matrix} \underset{w,b}{min}\;\frac{1}{2}w^{T}w\\ s.t.\; y_{i}(w^{T}x_{i}+b)\geq 1,i=1,2,\cdots ,N \end{matrix}\right.\\ ③\; 无约束优化问题\left\{\begin{matrix} \underset{w,b}{min}\; \underset{\lambda }{max}L(w,b,\lambda )=\frac{1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}(1-y_{i}(w^{T}x_{i}+b))\\ s.t.\; \lambda _{i}\geq 0,i=1,2,\cdots ,N \end{matrix}\right.\\ ④\; 无约束优化问题\left\{\begin{matrix} \underset{\lambda }{max}\; \underset{w,b}{min}\;L(w,b,\lambda )=\frac{1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}(1-y_{i}(w^{T}x_{i}+b))\\ s.t.\; \lambda _{i}\geq 0,i=1,2,\cdots ,N \end{matrix}\right.$$

3. 模型求解

• 对$b$求导

$$\frac{\partial L}{\partial b}=\frac{\partial \sum_{i=1}^{N}\lambda _{i}-\sum_{i=1}^{N}\lambda _{i}y_{i}(w^{T}x_{i}+b)}{\partial b}=\frac{\partial -\sum_{i=1}^{N}\lambda _{i}y_{i}b}{\partial b}=-\sum_{i=1}^{N}\lambda _{i}y_{i}=0\\ 因此得出\sum_{i=1}^{N}\lambda _{i}y_{i}=0$$

• 求解$w$

$$将上一步的结果代入L(w,b,\lambda )\\ L(w,b,\lambda )=\frac{1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}-\sum_{i=1}^{N}\lambda _{i}y_{i}w^{T}x_{i}-\underset{=0}{\underbrace{\sum_{i=1}^{N}\lambda _{i}y_{i}b}} \\ =\frac{1}{2}w^{T}w+\sum_{i=1}^{N}\lambda _{i}-\sum_{i=1}^{N}\lambda _{i}y_{i}w^{T}x_{i} \\ \frac{\partial L}{\partial w}=w-\sum_{i=1}^{N}\lambda _{i}y_{i}x_{i}=0 \\ 得出w^{*}=\sum_{i=1}^{N}\lambda _{i}y_{i}x_{i}$$

这里我们可以看出$w^{*}$是数据的线性组合。

• 得出$\underset{w,b}{min}\;L(w,b,\lambda )$

$$接着将上一步的结果代入L(w,b,\lambda )\\ \underset{w,b}{min}\;L(w,b,\lambda )=\frac{1}{2}(\sum_{i=1}^{N}\lambda _{i}y_{i}x_{i})^{T}(\sum_{j=1}^{N}\lambda _{j}y_{j}x_{j})+\sum_{i=1}^{N}\lambda _{i}-\sum_{i=1}^{N}\lambda _{i}y_{i}(\sum_{j=1}^{N}\lambda _{j}y_{j}x_{j})^{T}x_{i}\\ =\frac{1}{2}\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}x_{i}^{T}x_{j}-\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}{\color{Red}{x_{j}^{T}x_{i}}}+\sum_{i=1}^{N}\lambda _{i} \\ =\frac{1}{2}\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}x_{i}^{T}x_{j}-\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}{\color{Red}{x_{i}^{T}x_{j}}}+\sum_{i=1}^{N}\lambda _{i} \\ =-\frac{1}{2}\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}x_{i}^{T}x_{j}+\sum_{i=1}^{N}\lambda _{i}$$

因此该优化问题就相当于：

$$\left\{\begin{matrix} \underset{\lambda }{max}\; -\frac{1}{2}\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}x_{i}^{T}x_{j}+\sum_{i=1}^{N}\lambda _{i},i=1,2,\cdots ,N \\ s.t.\; \lambda _{i}\geq 0,i=1,2,\cdots ,N \end{matrix}\right.$$

也就相当于：

$$\left\{\begin{matrix} \underset{\lambda }{min}\; \frac{1}{2}\sum_{i=1}^{N}\sum_{j=1}^{N}\lambda _{i}\lambda _{j}y_{i}y_{j}x_{i}^{T}x_{j}-\sum_{i=1}^{N}\lambda _{i},i=1,2,\cdots ,N\\ s.t.\; \lambda _{i}\geq 0,i=1,2,\cdots ,N \end{matrix}\right.$$

• KKT条件

首先定义该优化问题的KKT条件：

$$\left\{\begin{array}{c} \frac{\partial L}{\partial w}=0, \frac{\partial L}{\partial b}=0 \\ \lambda_i\left(1-y_i\left(w^T x_i+b\right)\right)=0 \\ \lambda_i \geq 0 \\ 1-y_i\left(w^T x_i+b\right) \leq 0 \end{array}\right.$$

该优化问题满足上述KKT条件，这是由于以下定理：

原问题、对偶问题具有强对偶关系 $\Leftrightarrow$ 满足 $K K T$ 条件

KKT条件中 $\lambda_i\left(1-y_i\left(w^T x_i+b\right)\right)=0$ 也叫松弛互补条件，即 $\lambda_i$ 和 $1-y_i\left(w^T x_i+b\right)$ 总有一个为 0。 也就是说只有支持向量($1-y_i\left(w^T x_i+b\right) = 0$时的λ)对应的 $\lambda_i$ 才可能有值 $\left(\lambda_i \neq 0\right)$ ，而其他不在 $w \cdot x+b=1$ 和 $w \cdot x+b=-1$ 上的样本点对应的 $\lambda_i-$ 定为 0 ，该性质可以用来求出 $b^*$ 。 我们已经根据 $\frac{\partial L}{\partial w}=0$ 求出了 $w^*$ ，接下来要求出 $b^*$ ，我们可以通过求解

$$\min _\lambda \frac{1}{2} \sum_{i=1}^N \sum_{j=1}^N \lambda_i \lambda_j y_i > y_j x_i^T x_j-\sum_{i=1}^N \lambda_i, i=1,2, \cdots, N$$

来得出各个 $\lambda_i$ , 而这个过程也是支持向量机算法计算量最大的地方，这里我们就不展示过程了。 找出求解得到的不等于 0 的 $\lambda_i$ ，也就是支持向量对应的 $\lambda_i$ ，假设其中一个支持向量为 $\left(x_k, y_k\right)$ ，则有 $1-y_k\left(w^T x_k+b\right)=0$ ，最终可以解得:

$$b^*=y_k-w^T x_k=y_k-\sum_{i=1}^N \lambda_i y_i x_i^T x^k$$

二、软间隔SVM

我们的训练数据通常不是理想的线性可分，有时甚至是线性不可分的数据。对于存在噪声的一些数据，我们应该允许一点分类错误，因此我们需要对目标函数进行一些调整：

$\underset {w,b}{min}\; \frac{1}{2}w^{T}w+loss$

1. 使用误分类点的个数作为loss

$loss=\sum_{i=1}^{N}I\left \{y_{i}(w^{T}x_{i}+b)<1\right \}$

显然使用的指示函数是不连续的，不利于求解，所以不使用这种loss函数。

2. 使用距离作为loss

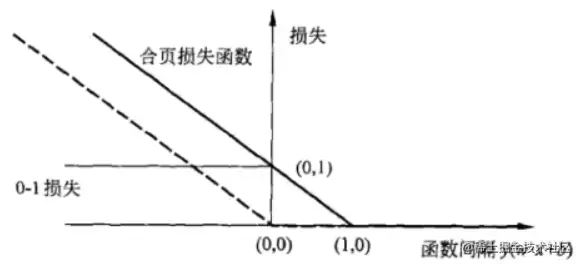

该函数为合页损失函数（hinge loss），令$z=y_{i}(w^{T}x_{i}+b)$，则$loss$对$z$的图像如下：

3. 软间隔SVM的优化问题

$$\left\{\begin{array}{c} \min _{w, b} \frac{1}{2} w^{T} w+C \sum_{i=1}^{N} \max \left\{0,1->y_{i}\left(w^{T} x_{i}+b\right)\right\} \\ \text { s.t. } y_{i}\left(w^{T} x_{i}+b\right) \geq 1, i=1,2, \cdots, N \end{array}\right.$$

引入 $\xi_i=1-y_i\left(w^T x_i+b\right), \xi_i \geq 0, i=1,2, \cdots, N$ ，则该优化问题转化为:

$$\left\{\begin{array}{c} \min _{w, b} \frac{1}{2} w^{T} w+C \sum_{i=1}^{N} \xi_{i} \\ \text { s.t. } y_{i}\left(w^{T} x_{i}+b\right) \geq 1-\xi_{i}, i=1,2, \cdots, N \\ \xi_{i} \geq 0 \end{array}\right.$$

上面的式子中，常数 $C$ 可以看作允许的错误水平，同时上式为了进一步消除 $\max$ 符号，对数据集中的每一个观测，我们可以认为其大部分满足约束，但是其中部分违反约束，因此这部分约束变成 $y_i\left(w^T x_i+b\right) \geq 1-\xi_i$（该部分将$\xi_i$带入，也可以看作$2y_i\left(w^T x_i+b\right) \geq 2$，恒成立) ，并且注意此约束其实与引入的$\xi_i$定义相矛盾，这是因为引入它本来就是为了放松条件，之前的约束作废。 软间隔SVM也是使用拉格朗日乘子法进行求解。

三、小结

分类问题在很长一段时间都依赖 SVM，对于严格可分的数据集，Hard-margin SVM 选定一个超平面，保证所有数据到这个超平面的距离最大，对这个平面施加约束，固定 $y_i(w^Tx_i+b)=1$，得到了一个凸优化问题并且所有的约束条件都是仿射函数，于是满足 Slater 条件，将这个问题变换成为对偶的问题，可以得到等价的解，并求出约束参数：

对需要的超平面参数的求解采用强对偶问题的 KKT 条件进行。

解就是：

当允许一点错误的时候，可以在 Hard-margin SVM 中加入错误项。用 Hinge Function 表示错误项的大小，得到：

对于完全不可分的问题，我们采用特征转换的方式，在 SVM 中，我们引入正定核函数来直接对内积进行变换，只要这个变换满足对称性和正定性，那么就可以用做核函数。
