1. 概述

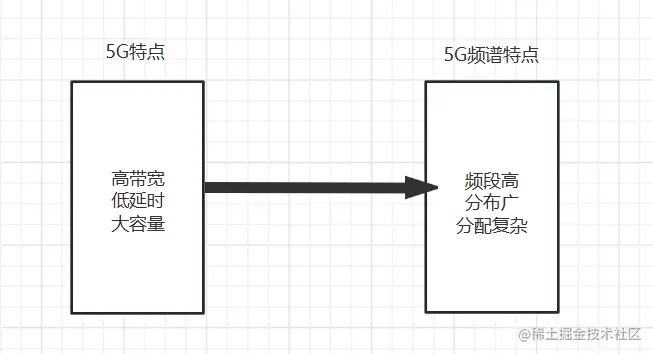

5G业务内容包括eMBB(增强型移动宽带)、URLLC(超可靠低时延通信)和mMTC(海量机器类通信)。这三类业务分别要求用户体验速率大于1Gbps、时延小于1毫秒、每平方公里有100万个连接。这一切的实现有赖于丰富的频谱资源，所以在频谱资源的分配上5G比4G多了很多，也更加复杂。

1.1 频率基本概念

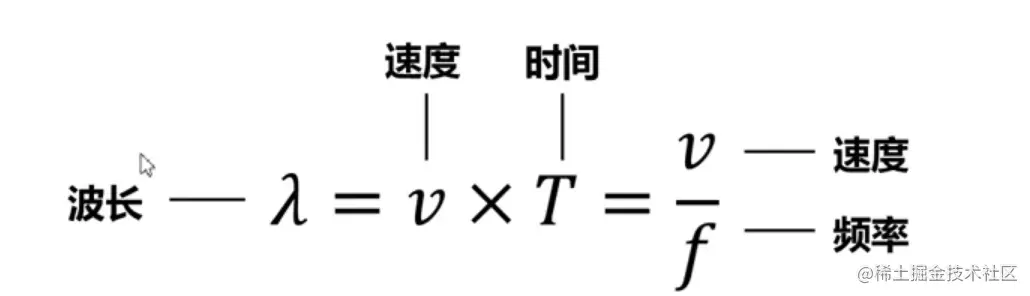

在无线电波速度不变的情况下，波长与频率成反比，即频率增大，波长变短，频率减小，波长增加。在4G和5G移动通信系统应用中，移动通信信号的波长一般在分米量级。例如:900MHz信号的波长为0.333米，1.8GHz信5号的波长为0.167米,2.6GHz信号的波长为0.115米。在5G移动通信系统中引入了毫米波的概念，毫米波是指波长在毫米量级。

2. 5G网络工作频带与带宽配置

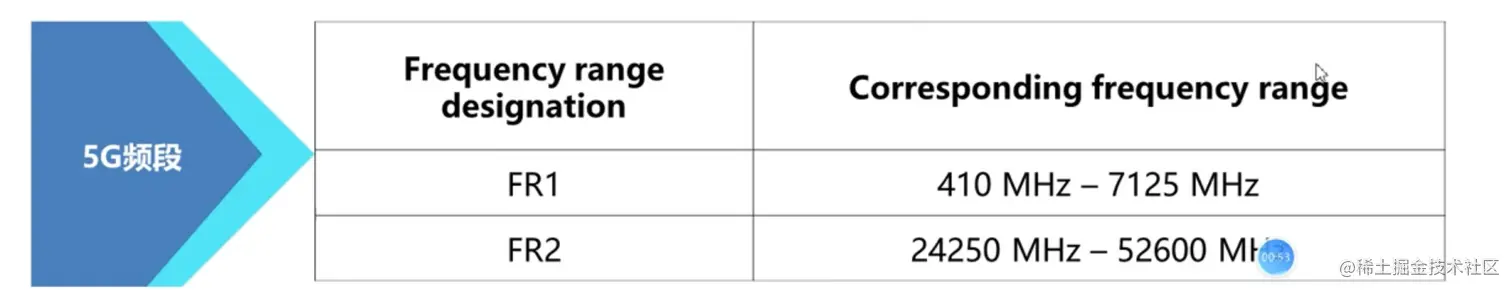

5G频谱分为两个区域FR1和FR2，FR的含义是Frequency Range，即频率范围。基于3GPPR16版本规范，FR1和FR2表示的频率范围如下表所示，其中FR2称之为毫米波通信。FR命名及对应的频率范围如下表2-2所示:

FDD，即频分双工，是指[上行链路]（移动台到基站）和[下行链路]（基站到移动台）
采用两个分开的频率（有一定频率间隔要求）工作，该模式工作在对称频带上。即上下行可以同时进行。
FDD适用于为每个用户提供单个无线频率信道的无线通信系统。

TDD, 即时分双工，是一种通信系统的双工方式，在移动通信系统中用于分离接收与传送信道。
上下行频率可以相同，但是不能同时进行。

SDL: Supplementary Downlink，又称为辅助下行。

SUL：Supplementary Uplink，又称为辅助上行。
也就是说，SDL和SUL频段只能做下行或者上行，因此不能独立工作，仅作为辅助频段，
这些频段的频率较低，覆盖性能较好，可用来弥补上下行覆盖的不足。

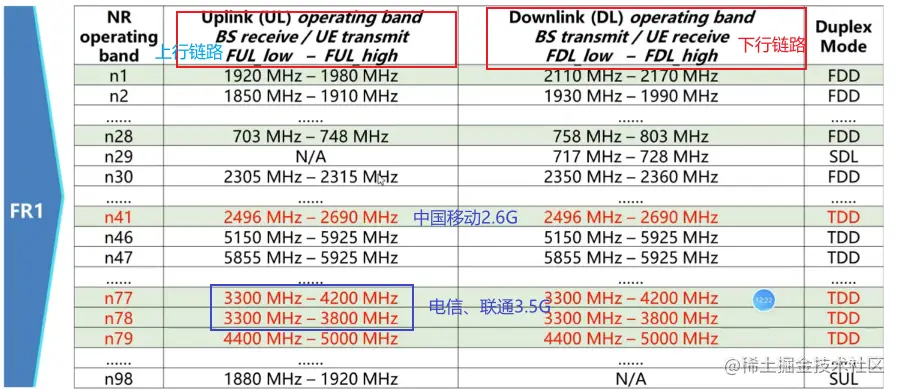

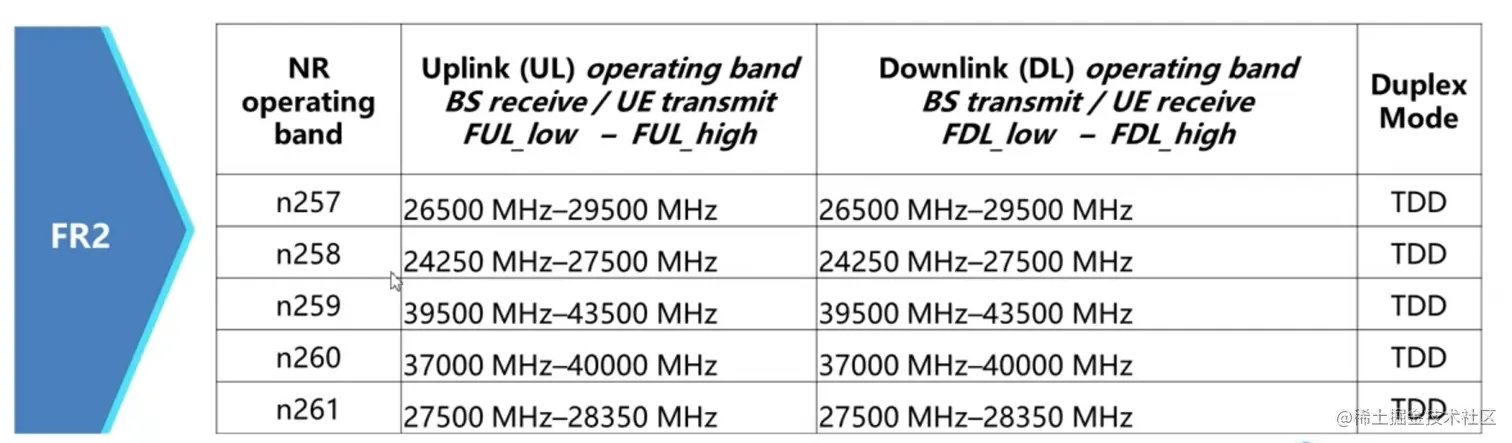

2.1 FR1和FR2对应的频段

上行频率比下行频率低：因为频率和波长呈反比，而且在无线信号传播过程中会出现衰落损耗。

2.2 FR1和FR2信道带宽

FR1与FR2的信道带宽包含很多概念，分别是:

Maximum transmission bandwidth configuration，最大传输带宽配置，其是指:当SCS确定时，信道带宽可以配置的最大RB(resource block，资源块）的数量;
Minimum guardbandand transmission bandwidth configuration，针对不同的最大传输带宽设置的最小保护带宽。

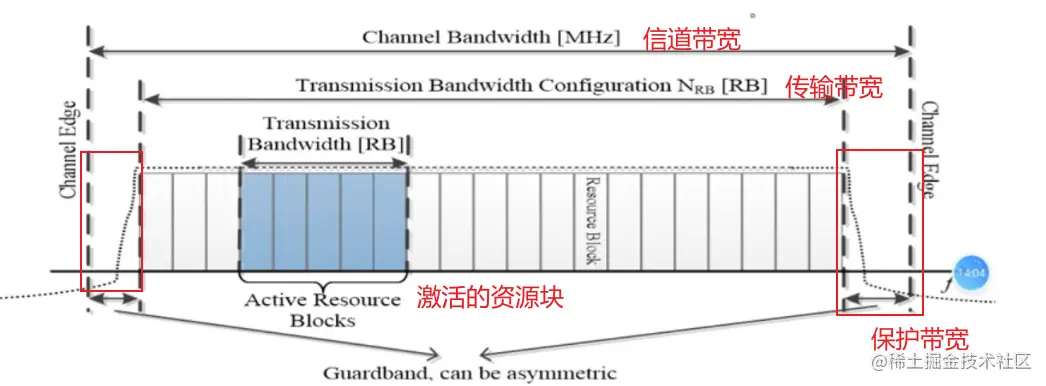

5G信道带宽、传输带宽和保护带宽的关系：

2.3 FR1和FR2信道带宽——最大传输带宽

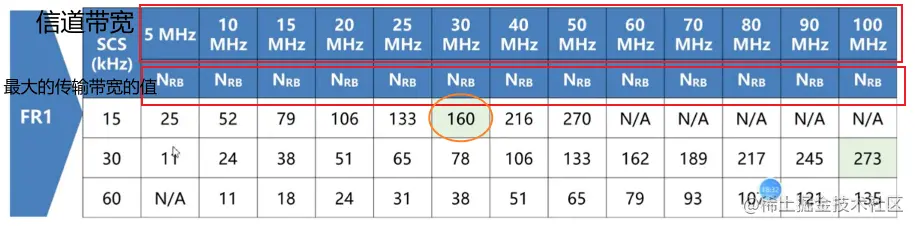

FR1的最大传输带宽配置与SCS有关，在不同的信道带宽下，其可配置的最大RB数如下表所示。其中，SCS表示sub-carrierspace，子载波间隔;NRB表示RB的数量。FR1的最大传输带宽配置如下表所示:

例：15x12x160 = 28800　　一个rb有12个载波，载波间隔为15，相乘得到一个载波的范围，乘上160后小于30MHZ，差值即为保护带宽

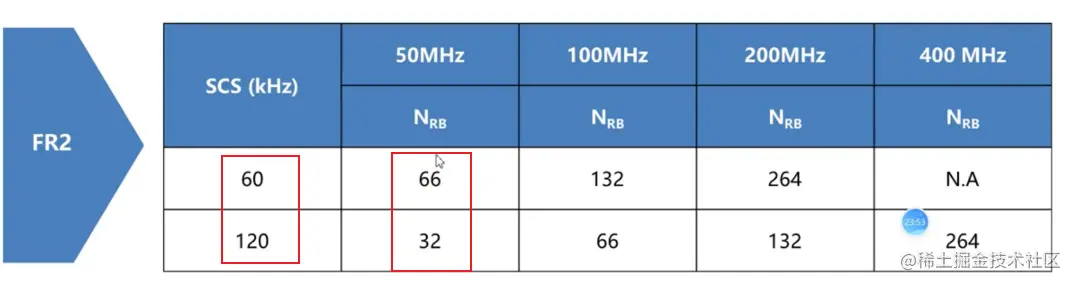

FR2的最大传输带宽配置如下表所示: 需要考虑保护带的存在，最小的保护间隔使载波间隔和传输带宽的关系没有呈倍数

2.4 FR1和FR2信道带宽——最小保护带宽

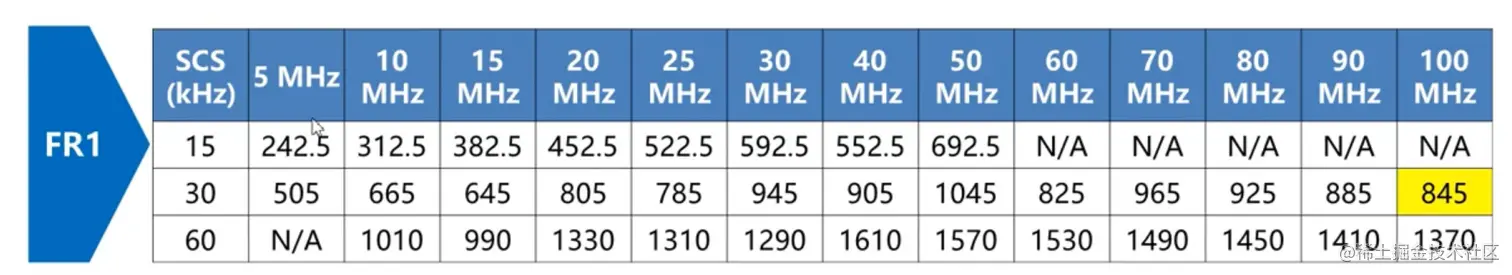

FR1的最小保护带宽配置与SCS有关，在不同的信道带宽下，其可配置的最小保护带宽如下表所示，单位:kHz。Nrb此时表示RB的最大数量。FR1针对不同的最大传输带宽设置的最小保护带宽如下表所示:

最小保护带宽计算公式：

 (CHBW(带宽M)x 1000(kHz) - RB数x SCS x 12)/ 2 - ScS/2

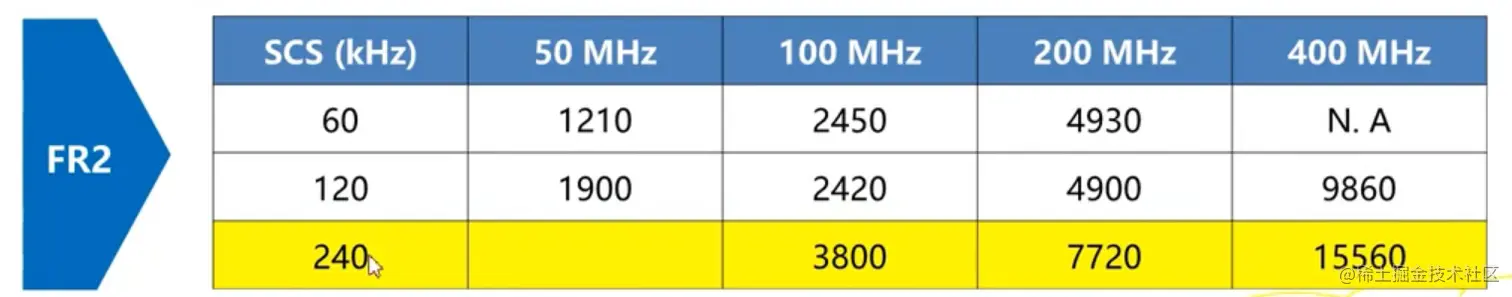

FR2的最小保护带宽配置，需要注意当SSB的SCS为240 kHz时,此时的最小保护带宽计算需要考虑SSB的SCS。

2.5 FR1和FR2工作频带与信道带宽对应关系

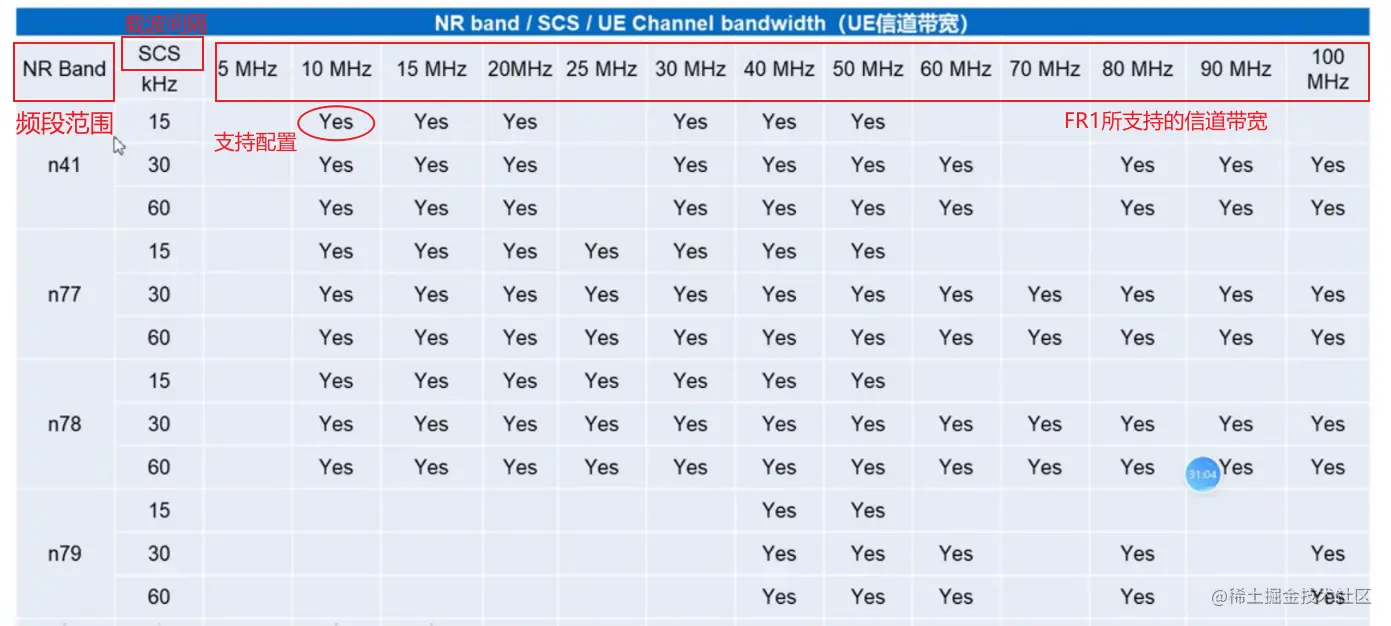

FR1工作频带与信道带宽对应关系：

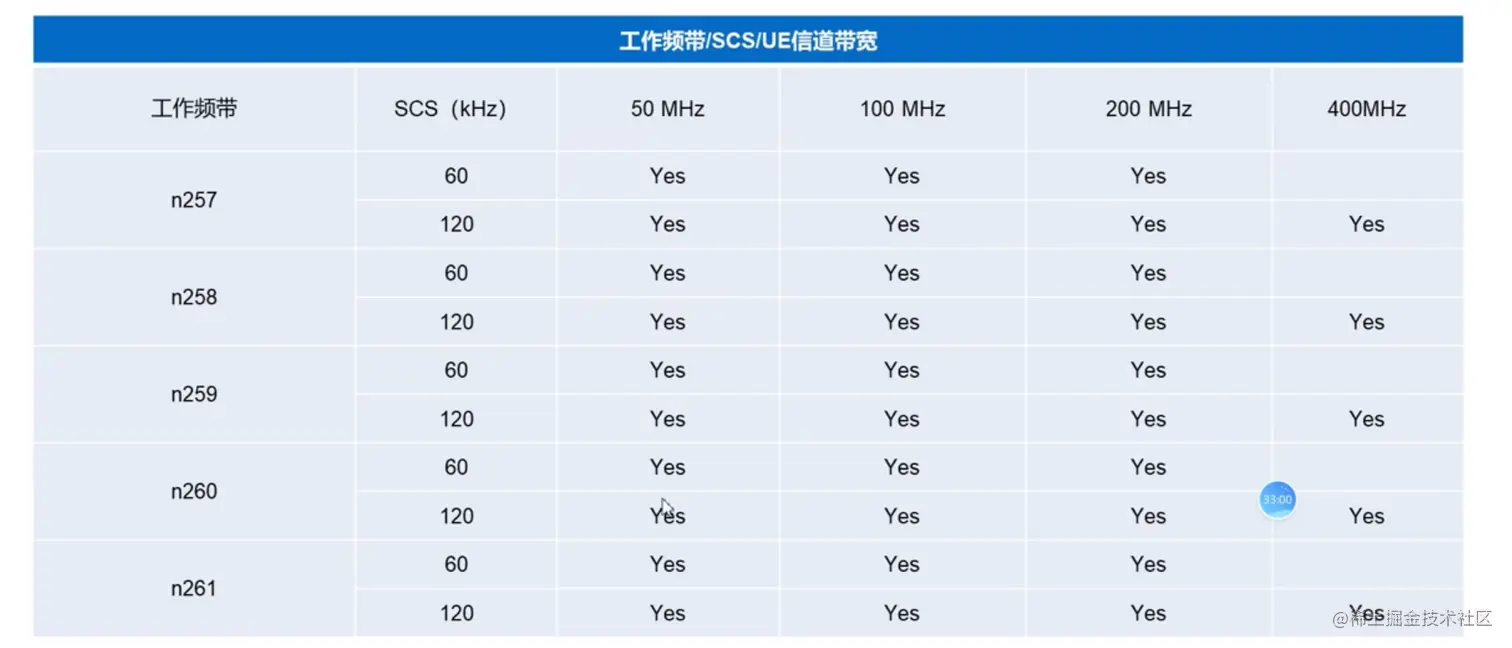

FR2工作频带与信道带宽对应关系：

3. 5G网络工作频带（国外）

目前，全球优先部署的5G频段为N77、N78、N79、N257、N258和N260，范围是3.3GHz-4.2GHz、4.4GHz-5.0GHZ和笔米波频段26GHz/28GHz/39GHz。n78是全球主用频段，目前很多国家的5G试点均采用n78的3.5GHz频段。

5G使用的频谱简述如下:

600MHz频段(470MHz ~ 694/698MHz)，确定在美洲和亚太一些国家使用;
70OMHz频段（694MHz ~ 790MHz)，全球性使用的5G频段。
1427MHz ~ 1518MHz频段: 为所有国家和地区确定的新的全球波段。
330OMHz ~ 3400MHz频段: 为许多国家和地区确定的全球波段，欧洲和北美除外。
3400MHz ~ 3600MHz频段: 为所有国家和地区确定的全球波段，欧洲、韩国已经使用，在中国，也分配给了中国电信和中国联通。
3600MHz ~ 3700MHz频段: 为许多国家和地区确定的全球波段，但非洲和亚太一些国家除外。
2496MHz ~ 2690MHz频段: 为许多国家和地区确定的全球波段，但许多国家已将这频段给LTE使用，在中国这一频段分配了160MHz给中国移动。
4800MHz ~ 4990MHz频段: 为亚太地区少数几个国家确定的新频段，在中国分配了100MHz给中国移动。

FR2范围主要是高频，也就是我们通常说的毫米波，穿透能力较弱，但带宽十分充足，且没有什么干扰源，频谱干净，未来的应用也十分广泛。

4. 5G网络工作频带（国内）

4.1 国内三大运营商5G频谱划分

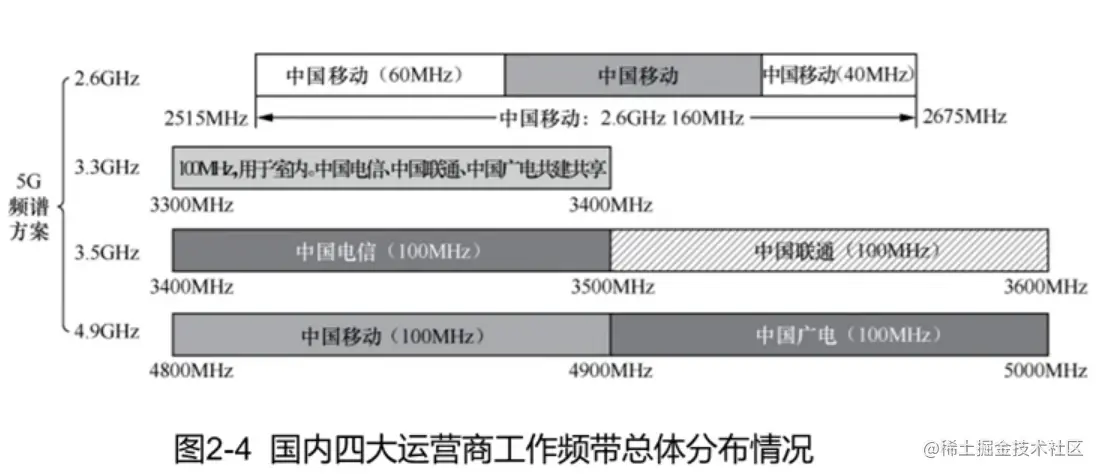

中国联通和中国电信获得3.5GHz的国际主流频段;中国移动获得2.6+4.9GHz组合频谱。
具体频谱分配说明:

2515MHz-2575MHz; 2635-2675MHz和4800MHz-490OMHz为新增频段;

2575-2635MHz频段为重耕中国移动现有的TD-LTE(4G)频段。(原中国移动LTED频段频谱)

毫米波段: 　24GHz-53GHz，这个国内还没有开始测试。
中国移动的5G频段(N41)与卫星导航系统的隔离度问题可能会导致中国移动的5G频段调整。
