上一篇文章，我们分析并设计了关于构建引擎BuildEngine的切面设计。本文我们将基于BuildEngine所提供的切面处理能力，在CustomCreateElementHandle中通过一些逻辑，来完成一个轻量级的设计器画布。

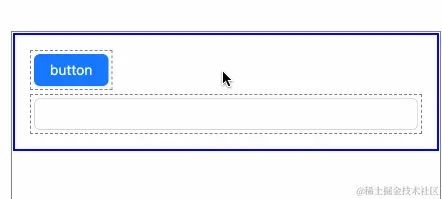

这个画布能够实现如下的一个简单的效果。对于所有渲染出来的元素，都会有一个灰色的边框，当我们选中某个元素的时候，就会高亮显示。
ComponentNodeDesignWrapper
要做到上述效果，对于通过ComponentNode创建出来的组件，我们可以使用一个元素来进行包裹，我们暂时对这个组件取名为ComponentNodeDesignWrapper，它的作用就是能够给每一个元素添加边框。
这个wrapper组件，我们至少会设计以下几个属性：
- nodePath：一个基本信息，作为外部传入；
- isSelected：决定该wrapper是否被选中；
- onClick：wrapper组件被点击时候，触发的onClick事件；
有了isSelected和onClick以后，我们就可以让上层代码来控制多个元素究竟是哪个元素需要高亮。
export type ComponentNodeDesignWrapperProps = {
/**
* 标识当前节点path
*/
nodePath: string;
/**
* 是否被选中
*/
isSelected?: boolean;
/**
* 点击事件
*/
onClick?: () => void;
}
对于这个wrapper，我们考虑使用div元素来包裹子元素，也就是说，wrapper的本质是div。这个div元素我们通过isSelected（是否选中）来控制其CSS中的outline样式配置。之所以选择outline，是因为outline在显示的时候，是不会影响元素的位置大小的，但缺点则是无论其元素是什么外形，outline总是矩形。

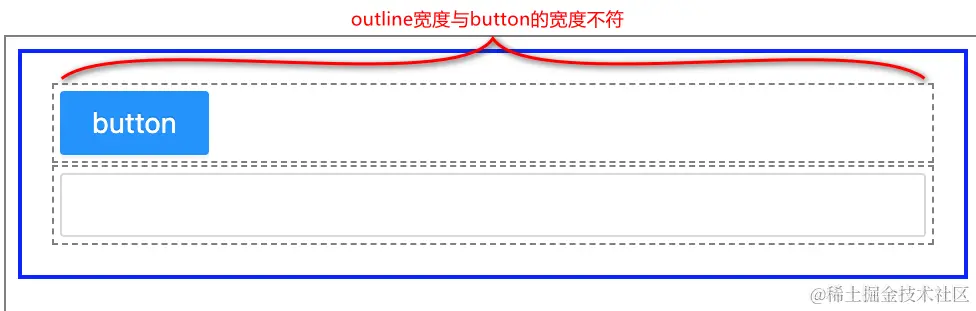

其次，我们还需要考虑这样一种问题，如果wrapper div包裹的实际HTML是<button>、<a>、<span>、<b>以及<i>元素，如果我们不将这个作为wrapper div的display设置为inline-block，那么wrapper div则会变成宽度占据一行的元素，会变成如下效果：
我们需要做的就是，检测wrapper div内部的元素是button、a、span、b或i元素的时候，则将wrapper div的样式中display属性置为inline-block，这样wrapper div就可以贴合这些元素。
那么，如何检测呢？我们可以采用这样一种方式：通过useRef这个Hook来创建一个ref，交给我们的wrapper div；然后，在useEffect的回调中，拿到类型为HTMLDivElement的ref.current。这个current我们可以通过访问firstChild就是div的唯一一个子元素，也就是wrapper包裹的元素。并且，我们可以访问firstChild.nodeName就能知道wrapper的HTML元素名称。存放到一个名为targetNodeHtmlType的state中；最后，我们按照上面的需求，让wrapper div的样式中的display属性，根据targetNodeHtmlType是否属于button、a、span、b或i元素中的一种来决定是否是inline-block。
最后，我们还需要对wrapper div的onClick事件进行“代理”，并阻止冒泡。
综合以上的分析，我们Wrapper div最终的样式核心代码：
export const ComponentNodeDesignWrapper: FC<PropsWithChildren<ComponentNodeDesignWrapperProps>> = (props) => {
const {
nodePath,
isSelected = false,
children,
onClick = () => {
}
} = props;
const ref = useRef<HTMLDivElement | null>(null);
const [
targetNodeHtmlType,
setTargetNodeHtmlType
] = useState<string>();
useEffect(() => {
if (!ref || !ref.current) {
return;
}
const currentEle: HTMLDivElement = ref.current;
const eleNodeName = currentEle.firstChild.nodeName;
setTargetNodeHtmlType(eleNodeName);
});
const style: CSSProperties = useMemo(() => {
// Wrapper内部以下实际的HTML元素在展示的过程中，需要使用inline-block
// 否则会显示异常
const inlineBlockEle = ['A', 'SPAN', 'BUTTON', 'B', 'I'];
return {
boxSizing: 'border-box',
// 元素被选中，则使用蓝色高亮边框，否则使用灰色虚线
outline: isSelected ? '2px solid blue' : '1px dashed gray',
display: inlineBlockEle.includes(targetNodeHtmlType) ? 'inline-block' : '',
padding: '3px',
margin: '3px'
}
}, [isSelected, targetNodeHtmlType]);
return (
<div key={nodePath + '_wrapper_key'}
style={style}
ref={ref}
onClick={(event) => {
event.stopPropagation();
onClick();
}}>
{children}
</div>
)
}
DesignCanvas
接下来，我们开始设计一个名为DesignCanvas的设计态画布，这个画布我们先暂时先不考虑比较复杂的功能，先考虑如何结合上面的Wrapper组件进行基本的效果呈现。考虑到对外屏蔽DesignCanvas的细节，我们只暴露一个属性，就是传入 JSON schema：
interface DesignCanvasProps {
/**
* 传入的合法 ComponentNode
*/
componentNode: ComponentNode;
}
export const DesignCanvas = (props: DesignCanvasProps) => {
const {
componentNode
} = props;
// 1. 存储单机选中的path的state
const [selectedNodePath, setSelectedNodePath] = useState<string>('');
// 2. 经过切面绑定的buildEngine
const buildEngine = ... ...
// 3. 经过buildEngine + schema 创建的React组件（已经考虑的基本的异常处理）
const renderComponent = ... ...
return (
<div style={{
width: '100%',
height: '100%',
padding: '5px'
}}>
{renderComponent}
</div>
)
}
（1）selectedNodePath用以存储当前选中的path。在后续的切面处理中，构建元素节点的时候，如果切面正在处理的节点path与selectedNodePath一致，则wrapper组件需要高亮，否则虚线。
（2）buildEngine的代码具体如下：
// 我们用useMemo来缓存一个无状态的BuildEngine
const buildEngine = useMemo(() => {
return new BuildEngine();
}, []);
（3）renderComponent的实现（重点）：
const renderComponent = useMemo(() => {
try {
return buildEngine.build(componentNode, {
onCustomCreateElement: ctx => {
const {componentNode,
path, ComponentConstructor, props, children} = ctx;
// 不加Wrapper的原始构造后的组件
const originReactComp = (
<ComponentConstructor {...props}>
{children}
</ComponentConstructor>
)
const wrapperProps: ComponentNodeDesignWrapperProps = {
nodePath: path,
isSelected: path === selectedNodePath,
onClick: () => {
console.debug('wrapper onClick')
setSelectedNodePath(path)
}
}
return (
<ComponentNodeDesignWrapper {...wrapperProps}>
{originReactComp}
</ComponentNodeDesignWrapper>
)
}
});
} catch (e) {
return <div>构建出错：{e.message}</div>
}
}, [componentNode, selectedNodePath]);
对于这个渲染React组件，主要是将schema解析为ComponentNode结构，并交给构建引擎build，同时，我们还传入了自定义的创建过程：
-
isSelected属性来自于当前正处理节点path与第1点DesignCanvas组件存储的path的比对，如果当前正在处理及的几点就是已经选中的节点path，那么这个wrapper组件则被“选中”。
-
onClick属性的实现代码则是当wrapper组件点击后，更新selectedNodePath。
样例
在编写样例之前，我们先导出DesignCanvas，然后编写一份测试代码DesignCanvasExample：
import {ChangeEvent, useMemo, useState} from "react";
import {Input} from 'antd';
import {ComponentNode, DesignCanvas} from "@lite-lc/core";
export function DesignCanvasExample() {
// 使用state存储一个schema的字符串
const [componentNodeJson, setComponentNodeJson] = useState(JSON.stringify({
"componentName": "page",
"children": [
{
"componentName": "button",
"props": {
"size": "small",
"type": "primary"
},
"children": [
{
"componentName": "text",
"props": {
"value": "hello, my button."
}
}
]
},
{
"componentName": "input"
}
]
}, null, 2))
const componentNode = useMemo(() => {
return JSON.parse(componentNodeJson) as ComponentNode;
}, [componentNodeJson])
return (
<div style={{width: '100%', height: '100%', padding: '10px'}}>
<div style={{width: '100%', height: 'calc(50%)'}}>
<Input.TextArea
autoSize={{minRows: 2, maxRows: 10}}
value={componentNodeJson}
onChange={(e: ChangeEvent<HTMLTextAreaElement>) => {
const value = e.target.value;
// 编辑框发生修改，重新设置JSON
setComponentNodeJson(value);
}}/>
</div>
<div style={{width: '100%', height: 'calc(50%)', border: '1px solid gray'}}>
<DesignCanvas componentNode={componentNode}/>
</div>
</div>
);
}

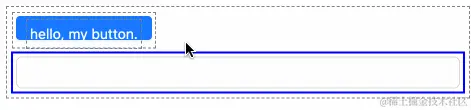

效果：
当然，细心的伙伴已经发现了问题了。因为在我们的框架中，文本也是一个ComponentNode，会导致这个文本组件节点也被Wrapper包裹了。这个我们后续会通过对Wrapper进行优化来完成。这里不再赘述。
附录
本次相关代码已经提交至github，对应tag为chapter_03：
