前言
今天新开一个主题，Opentack-Neutron则采用阅读《深入理解Openstack neutron》一书的方式实现，流程图使用processon进行绘制。
控制节点的实现模型
计算节点和网络节点承担着OpenStcak中的网络构建任务，实现网络功能的是两个节点中的各个Bridge，DHCP Service 、Router等虚拟网元，控制节点并没有实现相应的功能，只是对各种虚拟网元做管理和配合的工作，控制节点的Neutron通过RESTful或者CLI接受外部的请求，通过RPC和各个Agent进行交互，从而完成控制任务。

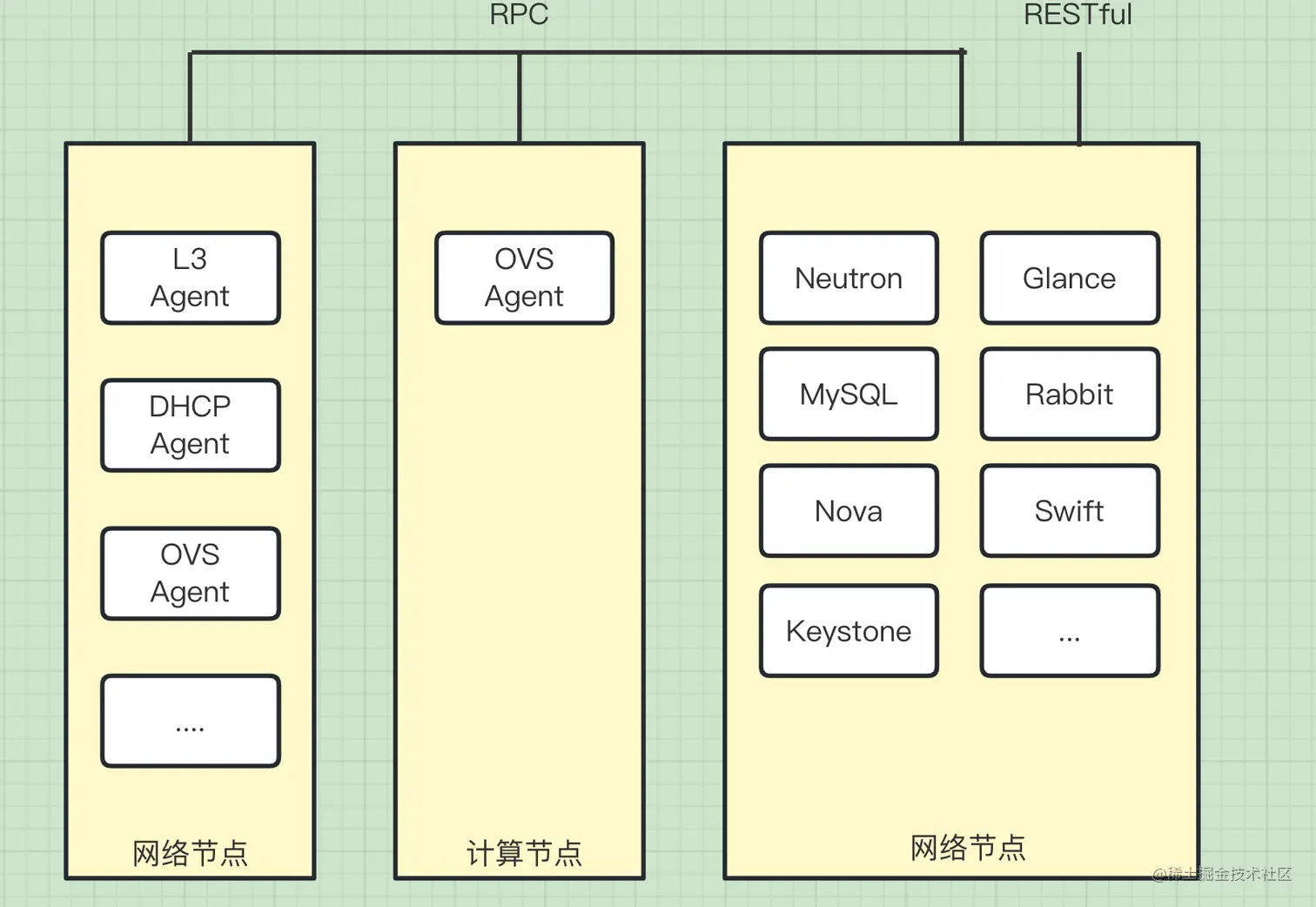

控制节点的Neutron进程与网络节点，计算节点的各个Agent进程互相配合，对内完成对网络节点、控制节点中虚拟网元的配置管理，对外提供RESTful等接口服务，Neutron与Agent之间的通信协议是RPC
计算节点中的各个Bridge构建了Neutron中的Local、Fla、VLAN、GRE、VXLAN、Geneve 6种二层网络。
br-ethx与br-tun对外构建用户网络，对内则为br-int屏蔽用户网络构建的差异，将不同类型的网络统统转化为Vlan，br-int在Host为各个VM构建了一个网络，qbr为br-int提供了安全服务。
网络节点为Neutron提供了其他网络服务，比如DHCP Service等，网络节点中的Router则提供了三层服务，除了提供普通的路由转发功能外，还提供了SNAT/DNAT等功能。
Neutron的三类节点相互配合，共同完成了Neutron网络服务。
备注： 位于同一个Host的本地网络中的不同VM之间的通信，他们经过本地网络Br-int即可完成，不需要往外走到用户网络层。
