前言
今天新开一个主题，Opentack-Neutron则采用阅读《深入理解Openstack neutron》一书的方式实现，流程图使用processon进行绘制。

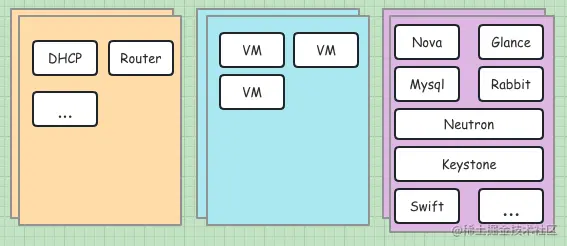

Nuetron的三类节点
蓝色区域，计算节点是OpenStack三大节点之一，所谓的计算就是虚机，每一个计算节点就是一个Host，计算节点内部还需要Bride，用来维护虚机之间的二层通信，VM如果需要访问Internet，就需要通过Router先到达数据中心的网关，在通过网关出去，这个Router是Linux虚拟出来的，所在的就是网络节点，网络节点还部署着DHCP等各种服务，Neutron服务可以部署在多个Host中，也可以部署在一个里面。
计算节点的实现模型
本节将从VLAN模型、VXLAN模型和GRE模型三个方面展开。
-
br-int、br-ethx、qbr-xxx、qbr-yyy都是Brigde，其中br-int，br-ethx是通过OVS实现，而后两者是通过Linux-Bridge。
-
qbr (Quantum Bridge) qbr的实现载体是Linux Bridge, br-int (Integration Bridge)实现载体是OVS，qbr与br-int之间通信通过veth pair实现，VM与qbr之间通过tap连接。Openstack通过引入qbr来实现安全组的功能。
-
br-ethx 也是一个Bridge，同样以OVS作为载体，Bridge-Ethernet-External，负责外部通信，这个外部是指Host外部
-
br-ethx 与 br-int之间采用veth pair实现通信。但是br-ethx是一个真正的Host的网络接口，NIC，网卡接口是物理网卡口上面的一个Interface

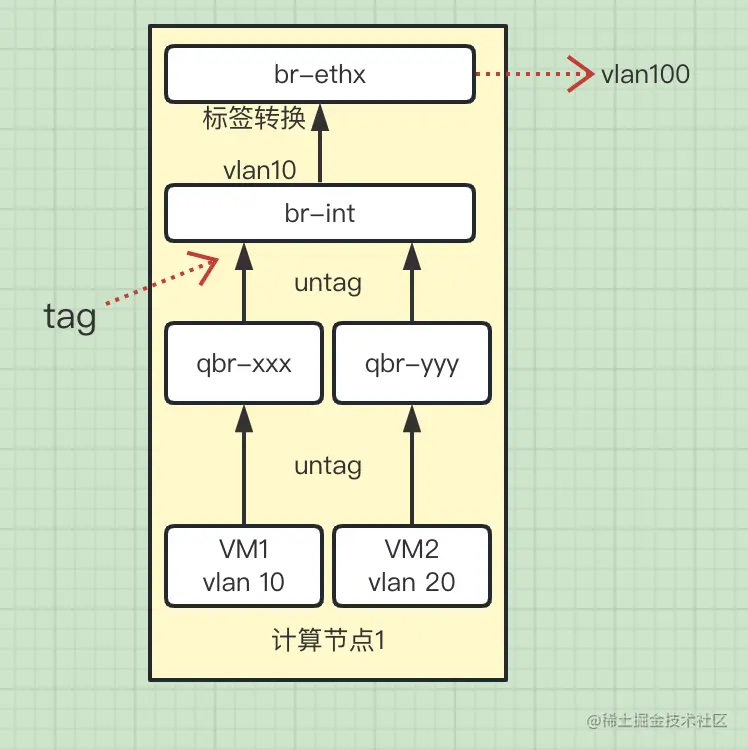

Vlan模型内外部的Vlan ID转换
- 报文从VM1的A端口发出，是Untag的报文
- 在qbr期间报文也是Untag的
- 在进入br-int报文被打上vlan10的标签
- 从br-int离开的时候，报文vlan id 还是10
- 报文进入br-int出的时候，vlan id 为 10
- 进入br-ethx的时候进行vlan标签转换
- 出br-ethx的时候 vlanid 变成100
而入报文的时候过程相反，在br-ethx进行标签转换，而在br-int的时候进行标签的剥离，从而进入虚机内部。

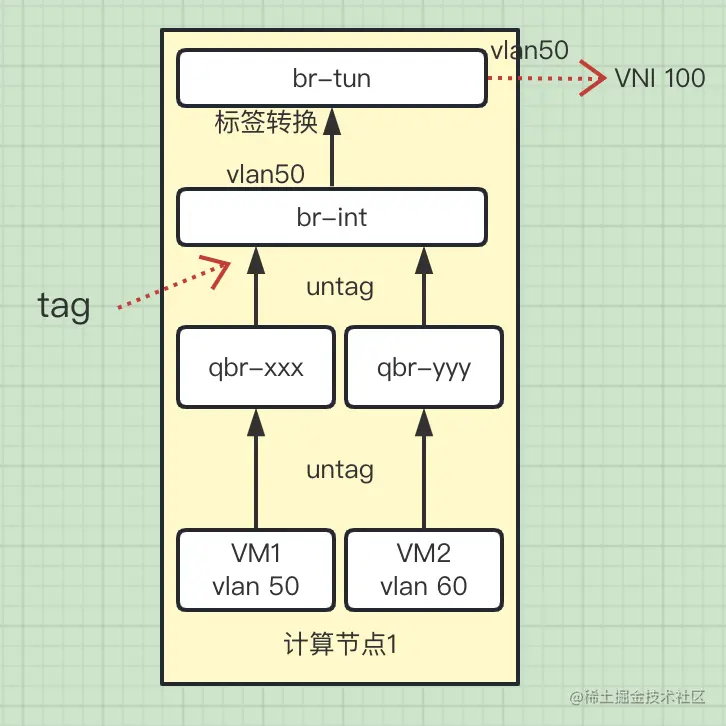

VXLAN 内外部的Vlan ID转换
与Vlan模型类似，不同的是在br-tun的出端口报文被封装为VXLAN，并且VNI赋值为100。同样入报文在br-tun的入端口将VXLAN报文转为VLAN封装，并且赋值VLAN id,同样在br-int进行剥离VLAN标签，变成Untag报文
GRE模型的实现
GRE模型的实现与VXLAN的实现是一模一样的，所不同的是，VXLAN的br-tun构建的是VXLAN Tunnel，而GRE的br-tun构建的GRE Tunnel
总结

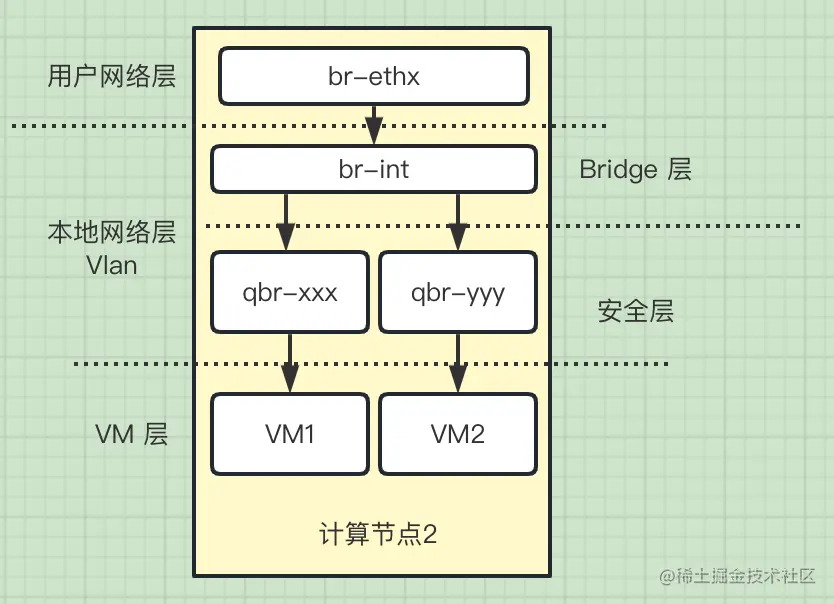

- 用户网络层是指Openstack用户自己构建的网，也就是用户创建的网络，实现载体一般来说是OVS，用户网络层将用户网络与本地网络进行互换，目的在于对本地网络透明，本地网络对用户网络不做感知，只知道是一个VLAN。
- 本地网络是指Host内部的本地网络，qbr的实现载体是Linux Bridge，负责安全组，br-int负责内部网络交换.
- 如果两个虚机子在一个host，他们之间的通信将不再通过br-ethx，而是直接通过br-int进行通信
