【转载+修正+补充】Unity 从深度缓冲重建世界空间位置

ShaderJoy
778 阅读7分钟

原文链接

Unity从深度缓冲重建世界空间位置 | CJT

原文写得很好，但是主题格式我不太喜欢，所以我对文章的格式和部分错误的地方进行了补充校正，方便自己日后阅读

正文

在某些特定应用场景，比如说 屏幕空间反射，会要求我们从深度缓冲中重建像素点的世界空间位置。本文介绍在 Unity 中如何从深度缓冲中重建世界空间位置。

深度缓冲

首先先来看看在 Unity 中怎么计算深度。

  • UnityCG.cginc
#define COMPUTE_EYEDEPTH(o) o = -mul( UNITY_MATRIX_MV, v.vertex ).z
#define COMPUTE_DEPTH_01 -(mul( UNITY_MATRIX_MV, v.vertex ).z * _ProjectionParams.w)

其中，_ProjectionParams.w 是 1 / FarPlane 1。

符号取反 的原因是在 Unity 的 观察空间（View space）中 z 轴翻转了，摄像机的前向量就是 z 轴的正方向 2。这是和 OpenGL 中不一样的一点。

从上式可知，Unity 中的

  • 观察线性深度（Eye depth）就是顶点在观察空间（View space）中的 z 分量，
  • 01 线性深度（01 depth）就是观察线性深度通过除以 摄像机远平面 重新映射到 [0，1] 区间所得到的值。

我们可以从深度缓冲中采样得到深度值，并使用 Unity 中内置的功能函数将原始数据转换成 线性深度。

  • UnityCG.cginc【具体详解见这篇文章】
// Z buffer to linear 0..1 depth (0 at eye, 1 at far plane)
inline float Linear01Depth( float z )
{
    return 1.0 / (_ZBufferParams.x * z + _ZBufferParams.y);
}
// Z buffer to linear depth
inline float LinearEyeDepth( float z )
{
    return 1.0 / (_ZBufferParams.z * z + _ZBufferParams.w);
}

我的知识串联 —— 实际应用

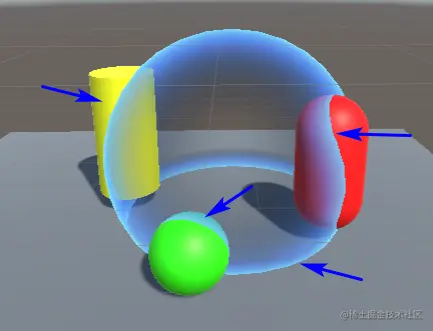

  1. 护盾效果 image.png

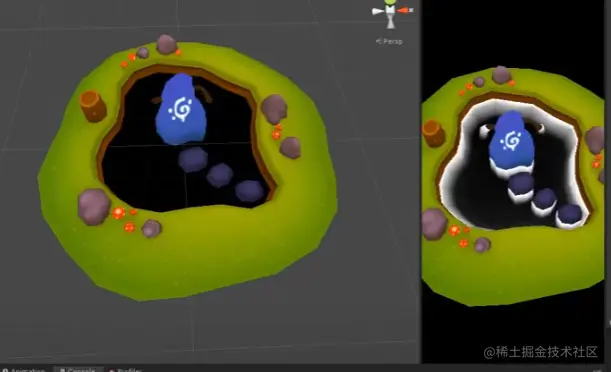

  2. 水池边缘相交效果 image.png

一、从 NDC 空间中重建

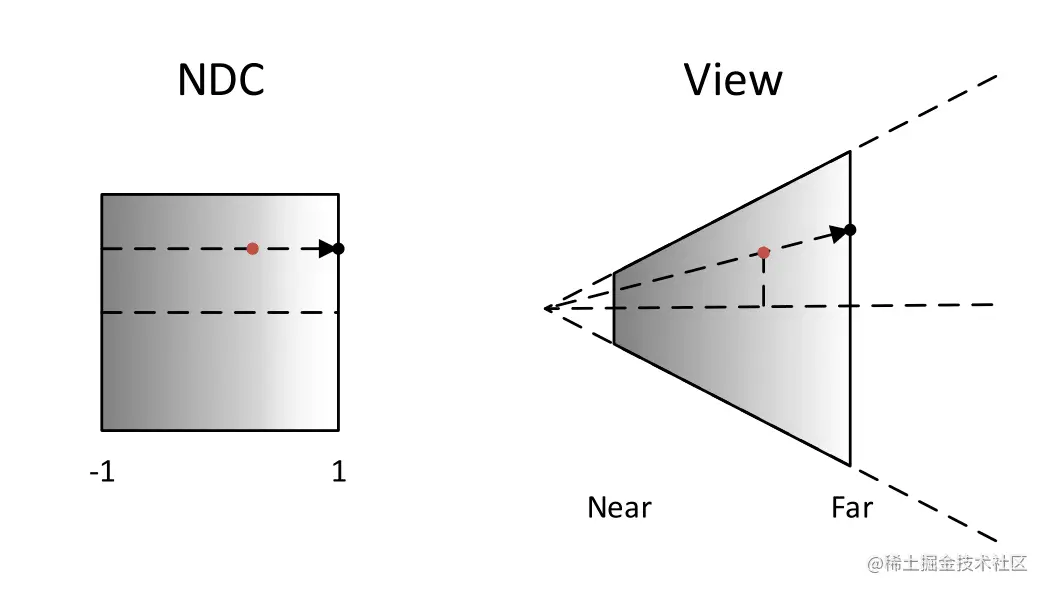

第一种方法 是通过齐次坐标系下的屏幕坐标位置来计算。

首先将齐次坐标系下的屏幕坐标（未做透视除法）转换到 NDC 空间中。

float4 ndcPos = (o.screenPos / o.screenPos.w) * 2 - 1;

然后将（NDC 空间下的）屏幕像素对应在摄像机 远平面（Far plane）的点转换到 裁剪空间（Clip space）。因为在 NDC 空间 中远平面上的点的 z 分量为 1，所以可以直接乘以摄像机的 far 值来将其转换到 裁剪空间

我的补充：实际就是 视锥体深度范围 的逆变换 。

float far = _ProjectionParams.z;
float3 clipVec = float3(ndcPos.x, ndcPos.y, 1.0) * far;

接着通过 逆投影矩阵（Inverse Projection Matrix）将点转换到 观察空间（View space）。

float3 o.viewVec = mul(unity_CameraInvProjection, clipVec.xyzz).xyz;

已知在 观察空间 中摄像机的位置 一定 为 (0, 0, 0)，所以从摄像机指向远平面上的点的 viewVec 就是其在 观察空间 中的方向。

将 viewVec 乘以 线性深度值，得到在深度缓冲中储存的值的 观察空间 位置。

float depth = UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, i.screenPos));
float3 viewPos = i.viewVec * Linear01Depth(depth);

最后将 观察空间 中的位置变换到 世界空间 中。

float3 worldPos = mul(UNITY_MATRIX_I_V, float4(viewPos, 1.0)).xyz;

附上在 Shader Graph 中的实现。这里 Unity 有 bug 导致如果使用 Transformation Matrix 节点的 Inverse Projection 会报错，所以这里使用了一个 Custom Function 节点输出一个 4x4 矩阵 unity_CameraInvProjection。理论上效果是一样的。

  • Shader Graph（Custom Function 输出的是 unity_CameraInvProjection） image.png

我的知识串联 —— 针对作者 CJT 说 Unity 有 bug

即使用 Transformation Matrix 节点的 Inverse Projection 会报错。

知识串联_1：

URP_BlitRenderFeature 作者大大的方法，思路和本文作者 CJT 有点类似，也是用了自定义节点（unity_CameraInvProjection），只不过他基于的是 物体空间，深度选择的是 Eye 模式 URP_BlitRenderFeature.jfif

知识串联_2：

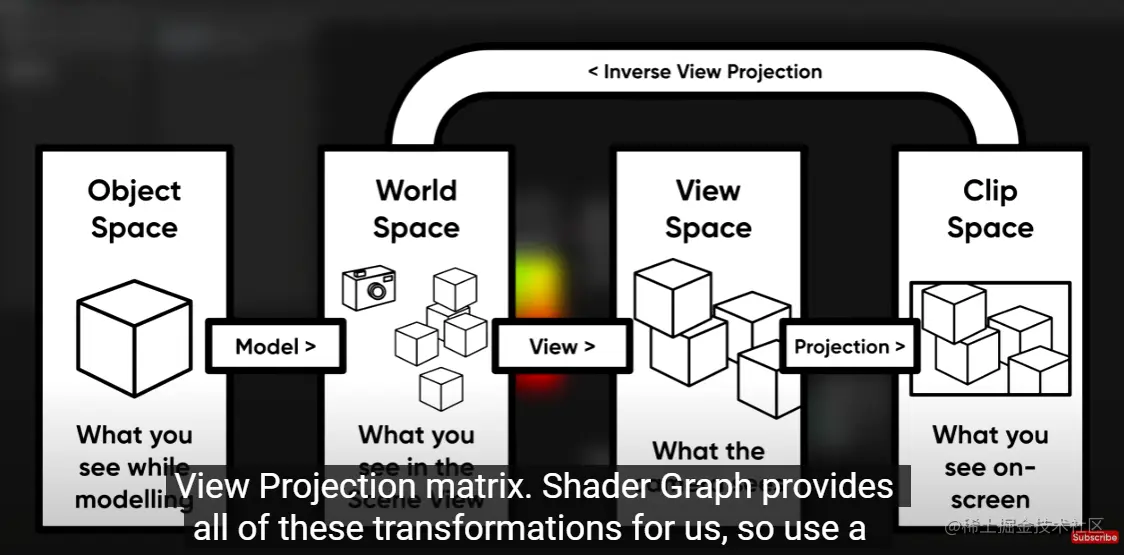

但是我看国外某大佬制作 Decal 效果 —— 同样使用深度（Raw 模式）信息结合 Screen Position（center 模式 —— 即 NDC 空间 + 居中变换）重构 世界空间 的位置 image.png

他采用的是 Inverse View Projection 选项，是可以正常使用的。

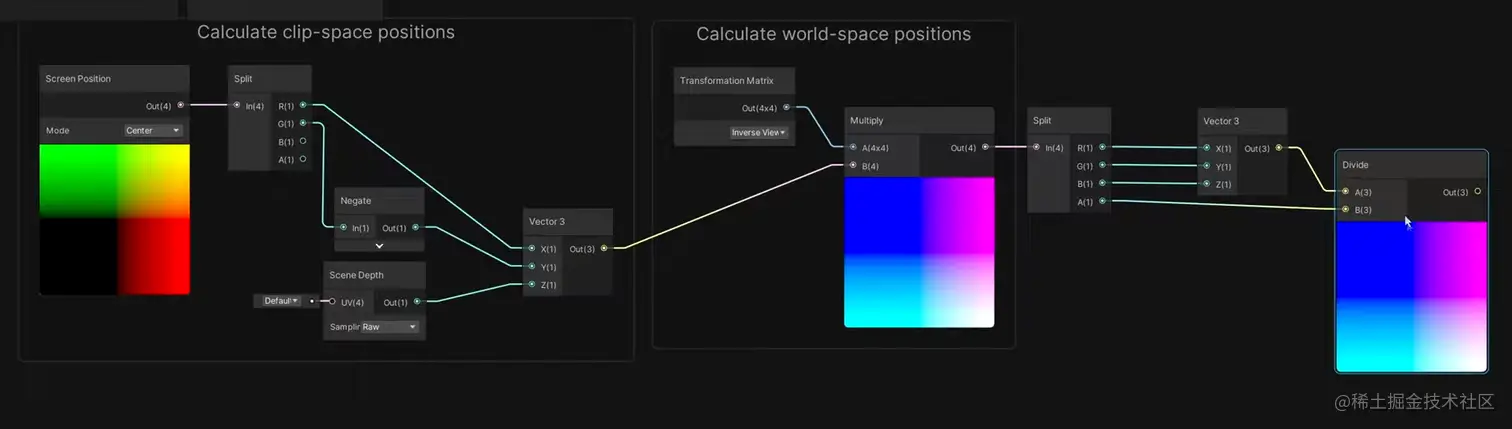

  • ShaderGraph 如下： image.png

二、在世界空间中重建（有争议）

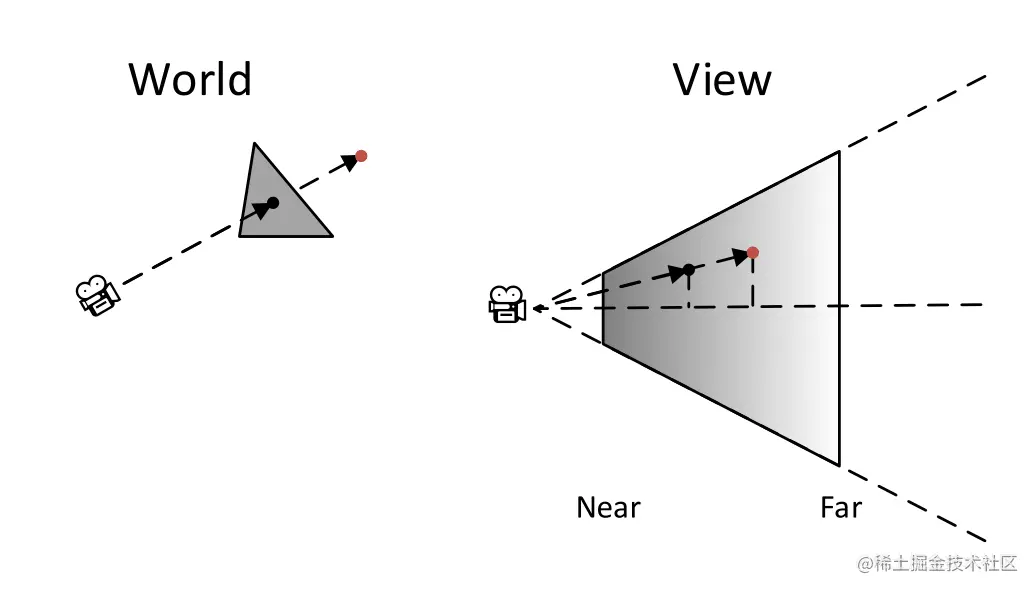

第二种方法 是利用 WorldSpaceViewDir 得到 世界空间 中的从物体顶点指向摄像机的方向向量来计算。

首先构造在 世界空间 中 （输入为物体空间的）顶点指向摄像机 的向量。

o.worldSpaceDir = WorldSpaceViewDir(v.vertex);

我的补充：

// Computes world space view direction
inline float3 WorldSpaceViewDir( in float4 v )
{
    return _WorldSpaceCameraPos.xyz - mul(_Object2World, v).xyz;
}

我认为原文这里其实这里应该加一个 负号，将它转为 摄像机指向物体顶点 的方向向量

将 世界空间 向量转换到 观察空间，存储其 z 分量的值。

注意 向量和位置的空间转换是不同的，当 w 分量为 0 的时候 Unity 会将其视为向量，而当 w 分量为 1 的时候 Unity 将其视为位置。

o.viewSpaceZ = mul(UNITY_MATRIX_V, float4(o.worldSpaceDir, 0.0)).z;

接着，在深度缓冲中采样。

这里使用 tex2Dproj 而不是 tex2D 的原因是： screenPos 是用 ComputeScreenPos 来计算得到的，用 tex2Dproj 可以刚好帮我们做透视除法。

float eyeDepth = UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, i.screenPos));
eyeDepth = LinearEyeDepth(eyeDepth);

因为深度缓存采样出并经过 LinearEyeDepth 变换后的 观察线性深度 就是其在 观察空间 中的 z 分量（但是由于在 Unity 使用的视角空间中，摄像机正向对应的 z 值均为负值，所以 eyeDepth 应该取负），所以根据向量的 z 分量计算其缩放因子，将向量缩放到实际的长度。

i.worldSpaceDir *= -eyeDepth / i.viewSpaceZ;

最后以摄像机为 起点，缩放后的向量为指向向量，得到像素点在世界空间中位置。

float3 worldPos = _WorldSpaceCameraPos + i.worldSpaceDir;

附上在 Shader Graph 中的实现。

  • Shader Graph image.png

三、正交摄像机的情况（有争议）

unity_OrthoParams 各个分量的含义

  • x=width, y=height, z 没有定义
  • w=1.0 (该摄像机是 正交 摄像机)
  • w=0.0 (该摄像机是 透视 摄像机)

如果摄像机不是透视而是 正交 的，做法上就有些不同。计算 观察空间（View space）中顶点的 xy 分量。

float4 ndcPos = (o.screenPos / o.screenPos.w) * 2 - 1;
o.viewVec = float3(unity_OrthoParams.xy * ndcPos.xy, 0);

如果是正交摄像机，则会对深度缓冲中采样出的 rawDepth 进行特别的处理，即以下代码中的 ortho/far 作为 depth。

该方法来自：Unity 下无视 摄像机模式 和 裁剪平面 都能得到正确线性深度的方法 3。

// Sample the depth texture to get the linear depth
float rawDepth = UNITY_SAMPLE_DEPTH(tex2D(_CameraDepthTexture, i.screenPos));
float ortho = (far - near) * (1 - rawDepth) + near;
float depth = lerp(LinearEyeDepth(rawDepth), ortho, unity_OrthoParams.w) / far;

rawDepth=1 的时候 ortho=near, depth=near/far
rawDepth=0 的时候 ortho=far, depth=1

接着再根据上一步得到的深度值 depth 在作线性插值，就得到顶点在 观察空间 中的 z 分量（注意取负值）。

// Linear interpolate between near plane and far plane by depth value
float z = -lerp(near, far, depth);

最后将 观察空间 中的位置转换到 世界空间。

float3 worldPos = mul(UNITY_MATRIX_I_V, float4(viewPos, 1)).xyz;

// Wrong depth
// float depth = UNITY_SAMPLE_DEPTH(tex2D(_CameraDepthTexture, i.screenPos));

// Correct Depth
float rawDepth = UNITY_SAMPLE_DEPTH(tex2D(_CameraDepthTexture, i.screenPos));
float ortho = (far - near) * (1 - rawDepth) + near;
float depth = lerp(LinearEyeDepth(rawDepth), ortho, unity_OrthoParams.w) / far;

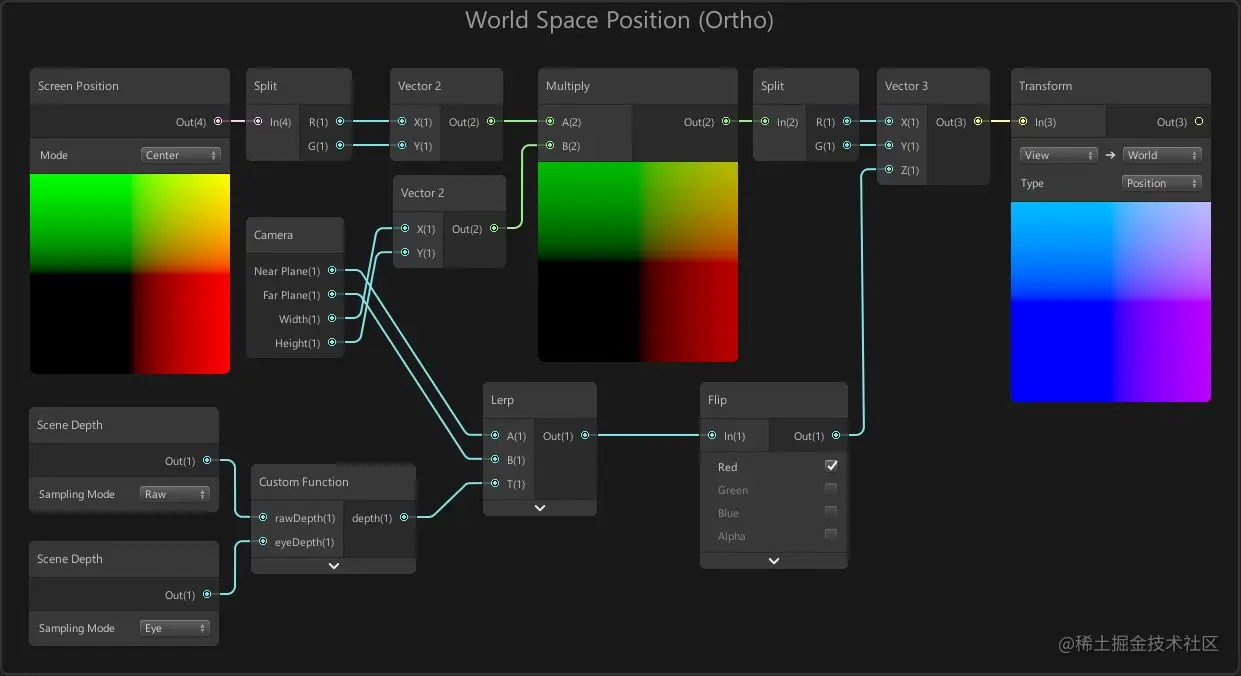

附上在 Shader Graph 中的实现。其中 Custom Function 节点为：

float ortho = (_ProjectionParams.z - _ProjectionParams.y) * (1 - rawDepth)
              + _ProjectionParams.y;
depth =  lerp(eyeDepth, ortho, unity_OrthoParams.w) / _ProjectionParams.z;
  • Shader Graph image.png

注意：

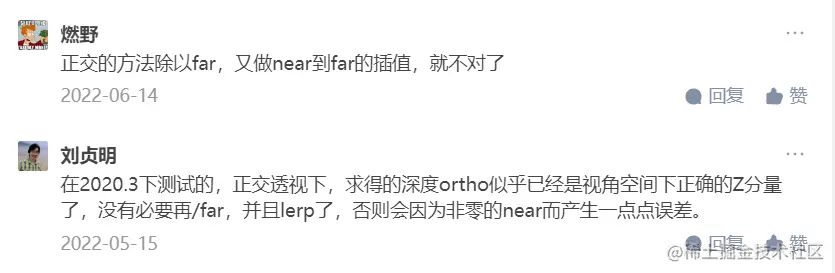

该方法我没有验证，但是从原文的评论来看，还是有点争议的 image.png

最后（完整代码）

以上方法可以根据实际渲染的对象是在世界中物体（贴花）还是屏幕大小的四边形（后处理）来灵活使用。

附上keijiro 大神写的代码作为参考，这个项目通过后处理将 深度缓冲 转换成 世界空间 位置并可视化。

我的补充：

大神的源码已经 删除 了第二种方法（世界空间）并 修改 了第三种（正交相机）

1. NDC 方法

与大神仓库的源码略有不同

#pragma vertex vert
#pragma fragment frag

#include "UnityCG.cginc"

struct v2f
{
    float4 vertex : SV_POSITION;
    float4 screenPos : TEXCOORD0;
    float3 viewVec : TEXCOORD1;
};

v2f vert(appdata_base v)
{
    v2f o;
    o.vertex = UnityObjectToClipPos(v.vertex);

    // Compute texture coordinate
    o.screenPos = ComputeScreenPos(o.vertex);

    // NDC position
    float4 ndcPos = (o.screenPos / o.screenPos.w) * 2 - 1;

    // Camera parameter
    float far = _ProjectionParams.z;

    // View space vector pointing to the far plane
    float3 clipVec = float3(ndcPos.x, ndcPos.y, 1.0) * far;
    o.viewVec = mul(unity_CameraInvProjection, clipVec.xyzz).xyz;

    return o;
}

sampler2D _CameraDepthTexture;

half4 frag(v2f i) : SV_Target
{
    // Sample the depth texture to get the linear 01 depth
    float depth = UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, i.screenPos));
    depth = Linear01Depth(depth);

    // View space position
    float3 viewPos = i.viewVec * depth;

    // Pixel world position
    float3 worldPos = mul(UNITY_MATRIX_I_V, float4(viewPos, 1)).xyz;

    return float4(worldPos, 1.0);
}

2. 世界空间方法

#pragma vertex vert
#pragma fragment frag

#include "UnityCG.cginc"

struct v2f
{
    float4 vertex : SV_POSITION;
    float4 screenPos : TEXCOORD0;
    float3 worldSpaceDir : TEXCOORD1;
    float viewSpaceZ : TEXCOORD2;
};

v2f vert(appdata_base v)
{
    v2f o;
    o.vertex = UnityObjectToClipPos(v.vertex);

    // World space vector from camera to the vertex position
    o.worldSpaceDir = WorldSpaceViewDir(v.vertex);

    // Z value of the vector in view space
    o.viewSpaceZ = mul(UNITY_MATRIX_V, float4(o.worldSpaceDir, 0.0)).z;

    // Compute texture coordinate
    o.screenPos = ComputeScreenPos(o.vertex);
    return o;
}

sampler2D _CameraDepthTexture;

half4 frag(v2f i) : SV_Target
{
    // Sample the depth texture to get the linear eye depth
    float eyeDepth = UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, i.screenPos));
    eyeDepth = LinearEyeDepth(eyeDepth);

    // Rescale the vector
    i.worldSpaceDir *= -eyeDepth / i.viewSpaceZ;

    // Pixel world position
    float3 worldPos = _WorldSpaceCameraPos + i.worldSpaceDir;

    return float4(worldPos, 1.0);
}

3. 正交摄像机的情况

#pragma vertex vert
#pragma fragment frag

#include "UnityCG.cginc"

struct v2f
{
    float4 vertex : SV_POSITION;
    float4 screenPos : TEXCOORD0;
    float3 viewVec : TEXCOORD1;
};

v2f vert(appdata_base v)
{
    v2f o;
    o.vertex = UnityObjectToClipPos(v.vertex);

    // Compute texture coordinate
    o.screenPos = ComputeScreenPos(o.vertex);

    // NDC position
    float4 ndcPos = (o.screenPos / o.screenPos.w) * 2 - 1;

    // View space vector from near plane pointing to far plane
    o.viewVec = float3(unity_OrthoParams.xy * ndcPos.xy, 0);

    return o;
}

sampler2D _CameraDepthTexture;

half4 frag(v2f i) : SV_Target
{
    // Camera parameters
    float near = _ProjectionParams.y;
    float far = _ProjectionParams.z;

    // Sample the depth texture to get the linear depth
    float rawDepth = UNITY_SAMPLE_DEPTH(tex2D(_CameraDepthTexture, i.screenPos));
    float ortho = (far - near) * (1 - rawDepth) + near;
    float depth = lerp(LinearEyeDepth(rawDepth), ortho, unity_OrthoParams.w) / far;

    // Linear interpolate between near plane and far plane by depth value
    float z = -lerp(near, far, depth);

    // View space position
    float3 viewPos = float3(i.viewVec.xy, z);

    // Pixel world position
    float3 worldPos = mul(UNITY_MATRIX_I_V, float4(viewPos, 1)).xyz;

    return float4(worldPos, 1.0);
}

注脚
