应用架构
颜色标识说明

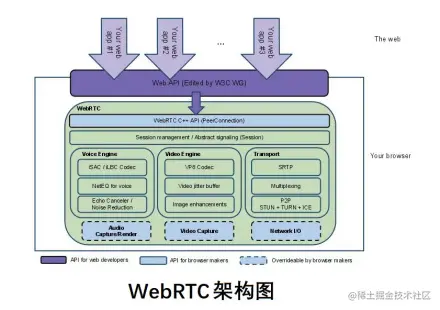

WebRTC架构图
（1）紫色部分是Web开发者API层；
（2）蓝色实线部分是面向浏览器厂商的API层；
（3）蓝色虚线部分浏览器厂商可以自定义实现。
架构组件介绍
Your Web App
Web开发者开发的程序，Web开发者可以基于集成WebRTC的浏览器提供的web API开发基于视频、音频的实时通信应用。
Web API
面向第三方开发者的WebRTC标准API（Javascript），使开发者能够容易地开发出类似于网络视频聊天的web应用，最新的标准化进程可以查看这里。 [1]
这些API可分成Network Stream API、 RTCPeerConnection、Peer-to-peer Data API三类,详细的API说明可以看这里。
Network Stream API
MediaStream：MediaStream用来表示一个媒体数据流。
MediaStreamTrack在浏览器中表示一个媒体源。
RTCPeerConnection
RTCPeerConnection: 一个RTCPeerConnection对象允许用户在两个浏览器之间直接通讯。
RTCIceCandidate ：表示一个ICE协议的候选者。
RTCIceServer:表示一个ICE Server。
Peer-to-peer Data API
DataChannel:数据通道( DataChannel)接口表示一个在两个节点之间的双向的数据通道 。
WebRTC Native C++ API
本地C++ API层，使浏览器厂商容易实现WebRTC标准的Web API，抽象地对数字信号过程进行处理。
Transport / Session
传输/会话层
会话层组件采用了libjingle库的部分组件实现，无须使用xmpp/jingle协议
a. RTP Stack协议栈
Real Time Protocol
b. STUN/ICE
可以通过STUN和ICE组件来建立不同类型网络间的呼叫连接。
c. Session Management
一个抽象的会话层，提供会话建立和管理功能。该层协议留给应用开发者自定义实现。
VoiceEngine
音频引擎是包含一系列音频多媒体处理的框架，包括从视频采集卡到网络传输端等整个解决方案。
PS：VoiceEngine是WebRTC极具价值的技术之一，是Google收购GIPS公司后开源的。在VoIP上，技术业界领先，后面的文章会详细了解
a. iSAC
Internet Speech Audio Codec
针对VoIP和音频流的宽带和超宽带音频编解码器，是WebRTC音频引擎的默认的编解码器
采样频率：16khz，24khz，32khz；（默认为16khz）
自适应速率为10kbit/s ~ 52kbit/s；
自适应包大小：30~60ms；
算法延时：frame + 3ms
b.iLBC
Internet Low Bitrate Codec
VoIP音频流的窄带语音编解码器
采样频率：8khz；
20ms帧比特率为15.2kbps
30ms帧比特率为13.33kbps
标准由IETF RFC3951和RFC3952定义
c.NetEQ for Voice
针对音频软件实现的语音信号处理元件
NetEQ算法：自适应抖动控制算法以及语音包丢失隐藏算法。使其能够快速且高解析度地适应不断变化的网络环境，确保音质优美且缓冲延迟最小，是GIPS公司独步天下的技术，能够有效的处理由于网络抖动和语音包丢失时候对语音质量产生的影响。NetEQ 也是WebRTC中一个极具价值的技术，对于提高VoIP质量有明显效果，加以AEC\NR\AGC等模块集成使用，效果更好。
d.Acoustic Echo Canceler (AEC)
回声消除器是一个基于软件的信号处理元件，能实时的去除mic采集到的回声。
e.Noise Reduction (NR)
噪声抑制也是一个基于软件的信号处理元件，用于消除与相关VoIP的某些类型的背景噪声（嘶嘶声，风扇噪音等等）
VideoEngine
WebRTC视频处理引擎，VideoEngine是包含一系列视频处理的整体框架，从摄像头采集视频到视频信息网络传输再到视频显示整个完整过程的解决方案。
a. VP8
视频图像编解码器，是WebRTC视频引擎的默认的编解码器VP8适合实时通信应用场景，因为它主要是针对低延时而设计的编解码器。VPx编解码器是Google收购ON2公司后开源的，VPx现在是WebM项目的一部分，而WebM项目是Google致力于推动的HTML5标准之一。
b. Video Jitter Buffer
视频抖动缓冲器，可以降低由于视频抖动和视频信息包丢失带来的不良影响。
c. Image enhancements
图像质量增强模块对网络摄像头采集到的图像进行处理，包括明暗度检测、颜色增强、降噪处理等功能，用来提升视频质量。
组成部分
视频引擎（VideoEngine），音效引擎（VoiceEngine），会议管理（Session Management），iSAC：音效压缩VP8：Google自家的WebM项目的视频编解码器APIs（Native C++ API, Web API）。
视频
WebRTC的视频部分，包含采集、编解码(I420/VP8)、加密、媒体文件、图像处理、显示、网络传输与流控(RTP/RTCP)等功能。
视频采集---video_capture
源代码在webrtc\modules\video_capture\main目录下，包含接口和各个平台的源代码。
在windows平台上，WebRTC采用的是dshow技术，来实现枚举视频的设备信息和视频数据的采集，这意味着可以支持大多数的视频采集设备；对那些需要单独驱动程序的视频采集卡（比如海康高清卡）就无能为力了。视频采集支持多种媒体类型，比如I420、YUY2、RGB、UYUY等，并可以进行帧大小和帧率控制。
视频编解码---video_coding
源代码在webrtc\modules\video_coding目录下。WebRTC采用I420/VP8编解码技术。VP8是google收购ON2后的开源实现，并且也用在WebM项目中。VP8能以更少的数据提供更高质量的视频，特别适合视频会议这样的需求。
视频加密--video_engine_encryption
视频加密是WebRTC的video_engine一部分，相当于视频应用层面的功能，给点对点的视频双方提供了数据上的安全保证，可以防止在Web上视频数据的泄漏。
视频加密在发送端和接收端进行加解密视频数据，密钥由视频双方协商，代价是会影响视频数据处理的性能；也可以不使用视频加密功能，这样在性能上会好些。
视频加密的数据源可能是原始的数据流，也可能是编码后的数据流。估计是编码后的数据流，这样加密代价会小一些，需要进一步研究。
视频媒体文件--media_file
源代码在webrtc\modules\media_file目录下。该功能是可以用本地文件作为视频源，有点类似虚拟摄像头的功能；支持的格式有Avi。另外，WebRTC还可以录制音视频到本地文件，比较实用的功能。
视频图像处理--video_processing
源代码在webrtc\modules\video_processing目录下。视频图像处理针对每一帧的图像进行处理，包括明暗度检测、颜色增强、降噪处理等功能，用来提升视频质量。
视频显示--video_render
源代码在webrtc\modules\video_render目录下。在windows平台，WebRTC采用direct3d9和directdraw的方式来显示视频。
网络传输与流控
对于网络视频来讲，数据的传输与控制是核心价值。WebRTC采用的是成熟的RTP/RTCP技术。
音频
WebRTC的音频部分，包含设备、编解码(iLIBC/iSAC/G722/PCM16/RED/AVT、NetEQ)、加密、声音文件、声音处理、声音输出、音量控制、音视频同步、网络传输与流控(RTP/RTCP)等功能。
音频设备---audio_device
源代码在webrtc\modules\audio_device\main目录下，包含接口和各个平台的源代码。
在windows平台上，WebRTC采用的是Windows Core Audio和Windows Wave技术来管理音频设备，还提供了一个混音管理器。利用音频设备，可以实现声音输出，音量控制等功能。
音频编解码---audio_coding
源代码在webrtc\modules\audio_coding目录下。WebRTC采用iLIBC/iSAC/G722/PCM16/RED/AVT编解码技术。WebRTC还提供NetEQ功能---抖动缓冲器及丢包补偿模块，能够提高音质，并把延迟减至最小。另外一个核心功能是基于语音会议的混音处理。
声音加密--voice_engine_encryption
和视频一样，WebRTC也提供声音加密功能。
声音文件
该功能是可以用本地文件作为音频源，支持的格式有Pcm和Wav。同样，WebRTC也可以录制音频到本地文件。
声音处理--audio_processing
源代码在webrtc\modules\audio_processing目录下。声音处理针对音频数据进行处理，包括回声消除(AEC)、AECM(AEC Mobile)、自动增益(AGC)、降噪(NS)、静音检测(VAD)处理等功能，用来提升声音质量。
网络传输与流控
和视频一样，WebRTC采用的是成熟的RTP/RTCP技术。
