大吃一惊！！原来浏览器原理那么简单~

从浏览器进程作为切入点，着重讲解了渲染进程和网络进程的部分重要知识点，从而串联起整个前端体系。

1、浏览器中的进程

1.浏览器是多进程
2.每新开一个tab页，系统就会创建一个独立的进程

1.1、浏览器进程分类

• 浏览器进程。主要负责界面显示、用户交互、子进程管理，同时提供存储等功能。
• 渲染进程。核心任务是把HTML，CSS，JS，图片等资源解析为可以显示和交互的页面，排版引擎 Blink 和 JavaScript 引擎 V8 都是运行在该进程中，默认情况下，Chrome 会为每个 Tab 标签创建一个渲染进程。出于安全考虑，渲染进程都是运行在沙箱模式下。
• GPU 进程。其实，Chrome 刚开始发布的时候是没有 GPU 进程。而 GPU 的使用初衷是为了实现 3D CSS 的效果，只是随后网页、Chrome 的 UI 界面都选择采用 GPU 来绘制，这使得 GPU 成为浏览器普遍的需求。最后，Chrome 在其多进程架构上也引入了 GPU 进程。
• 网络进程。面向渲染进程和浏览器进程等提供网络下载功能。
• 插件进程。主要是负责插件的运行，因插件易崩溃，所以需要通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响。
• 音频进程

1.2、浏览器多进程架构的优缺点：

1.2.1、优点

多进程模型提升了浏览器的稳定性、流畅性和安全性

1.2.2、缺点

• 更高的资源占用
• 更复杂的体系架构

2、渲染进程

渲染进程的线程主要有5种：

1. GUI渲染线程
2. JS引擎线程
3. 事件触发线程
4. 定时触发器线程
5. 异步HTTP请求线程（IO线程）

2.1、GUI渲染线程

2.1.1、渲染流程

渲染分为以下8个阶段：

1. 构建DOM树
2. 样式计算
3. 布局阶段
4. 分层
5. 绘制
6. 分块
7. 光栅化
8. 合成

理解内容： 直接上图

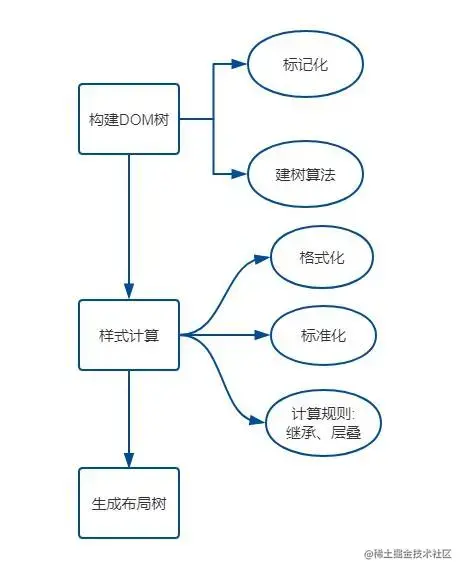

前三阶段：构建DOM树--> 样式计算 --> 布局阶段，如下图👇

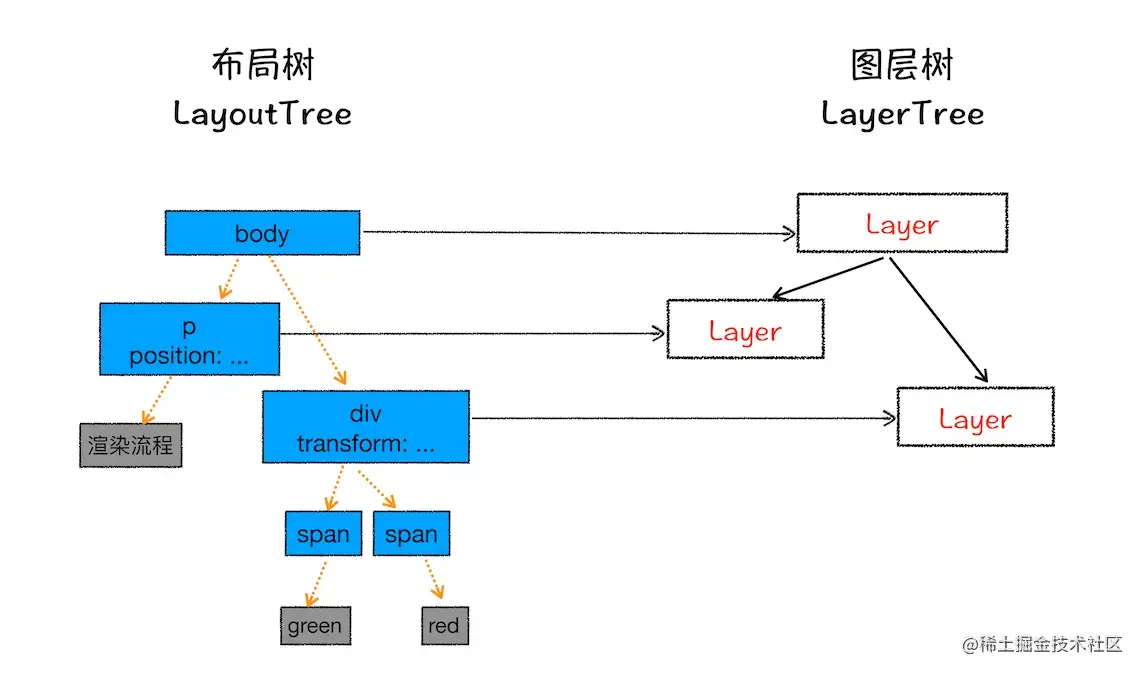

第四阶段：我们来看看图层与布局树之间关系，如下图👇

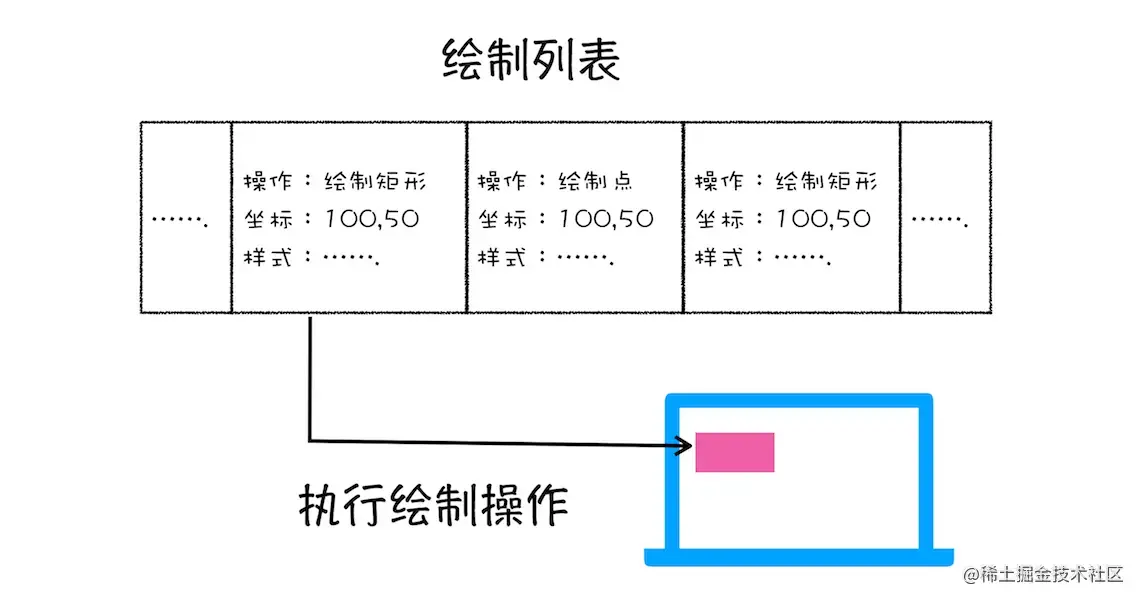

第五阶段：绘制，如下图👇

第六阶段：分块，如下图👇

绘制出所有图层内容的话，就会产生太大的开销。
基于上面的原因，合成线程会讲图层划分为图块(tile)，采用分块的方式进行绘制。

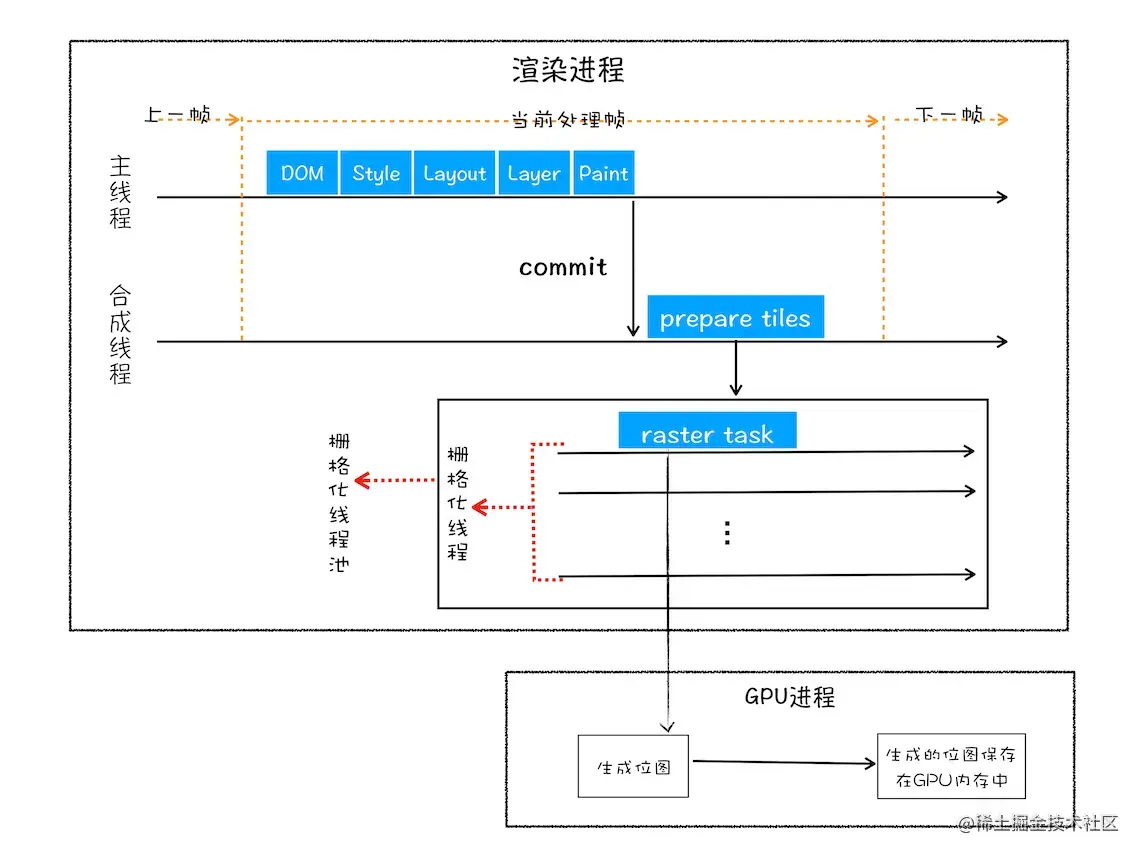

第七阶段：光栅化，如下图👇

将图块交给栅格化线程池生成位图

第八阶段：合成和显示

栅格化操作完成后，合成线程会生成一个绘制命令，即"DrawQuad"，并发送给浏览器进程。

浏览器进程中的viz组件接收到这个命令，根据这个命令，把页面内容绘制到内存，也就是生成了页面，然后把这部分内存发送给显卡。

显卡原理：

无论是 PC 显示器还是手机屏幕，都有一个固定的刷新频率，一般是 60 HZ，即 60 帧，也就是一秒更新 60 张图片，一张图片停留的时间约为 16.7 ms。而每次更新的图片都来自显卡的前缓冲区。而显卡接收到浏览器进程传来的页面后，会合成相应的图像，并将图像保存到后缓冲区，然后系统自动将前缓冲区和后缓冲区对换位置，如此循环更新。

这个时候，心中就有点概念了，比如某个动画大量占用内存时，浏览器生成图像的时候会变慢，图像传送给显卡就会不及时，而显示器还是以不变的频率刷新，因此会出现卡顿，也就是明显的掉帧现象。

总结：

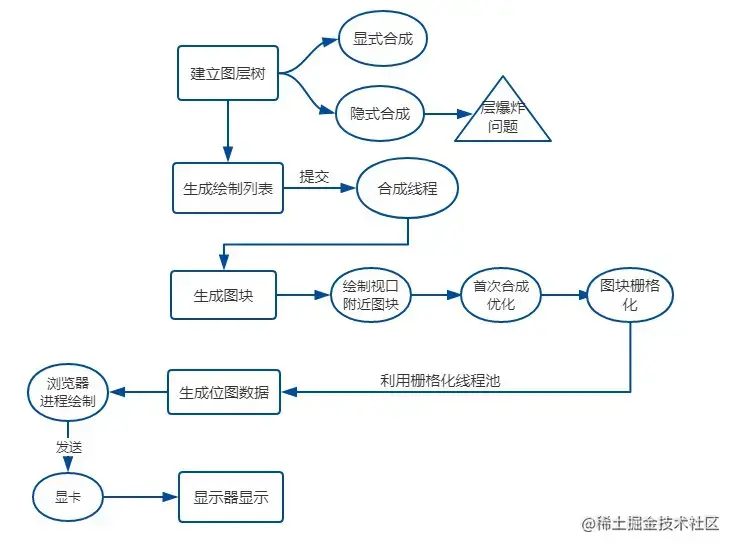

把上面整个的渲染流水线，用一张图片更直观的表示

2.1.2、回流-重绘-合成

2.1.2.1、回流

另外一个叫法是重排，回流触发的条件就是:对 DOM 结构的修改引发 DOM 几何尺寸变化的时候,会发生回流过程。

具体一点，有以下的操作会触发回流:

1. 一个 DOM 元素的几何属性变化，常见的几何属性有width、height、padding、margin、left、top、border 等等, 这个很好理解。
2. 使 DOM 节点发生增减或者移动。
3. 读写 offset族、scroll族和client族属性的时候，浏览器为了获取这些值，需要进行回流操作。
4. 调用 window.getComputedStyle 方法。

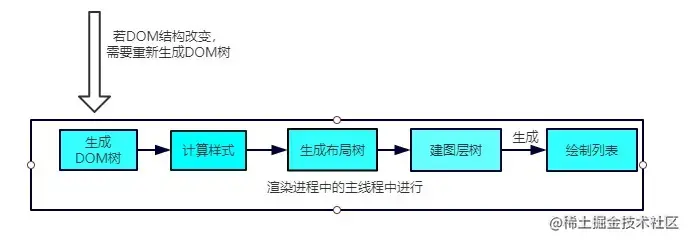

依照上面的渲染流水线，触发回流的时候，如果 DOM 结构发生改变，则重新渲染 DOM 树，然后将后面的流程(包括主线程之外的任务)全部走一遍。

2.1.2.2、重绘

当页面中元素样式的改变并不影响它在文档流中的位置时（例如：color、background-color、visibility等），浏览器会将新样式赋予给元素并重新绘制它，这个过程称为重绘。

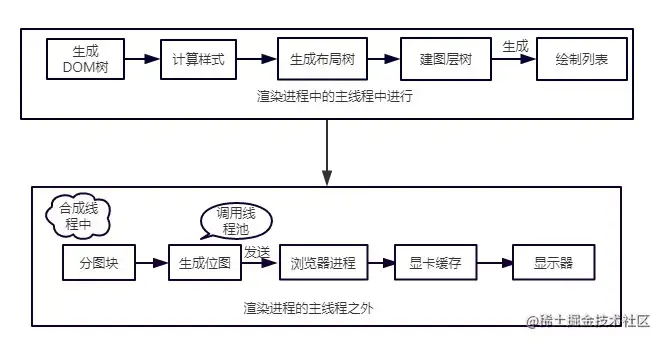

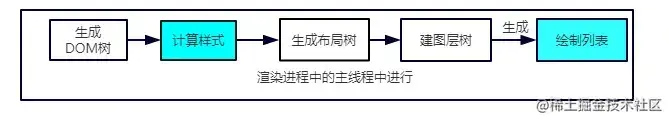

根据概念，我们知道由于没有导致 DOM 几何属性的变化，因此元素的位置信息不需要更新，从而省去布局的过程，流程如下：

跳过了布局树和建图层树,直接去绘制列表，然后在去分块,生成位图等一系列操作。

可以看到，重绘不一定导致回流，但回流一定发生了重绘。

2.1.2.3、合成

还有一种情况：就是更改了一个既不要布局也不要绘制的属性，那么渲染引擎会跳过布局和绘制，直接执行后续的合成操作，这个过程就叫合成。

举个例子：比如使用CSS的transform来实现动画效果，避免了回流跟重绘，直接在非主线程中执行合成动画操作。显然这样子的效率更高，毕竟这个是在非主线程上合成的，没有占用主线程资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。

利用这一点好处：

• 合成层的位图，会交由 GPU 合成，比 CPU 处理要快
• 当需要 repaint 时，只需要 repaint 本身，不会影响到其他的层
• 对于 transform 和 opacity 效果，不会触发 layout 和 paint

提升合成层的最好方式是使用 CSS 的 will-change 属性

GPU加速原因

比如利用 CSS3 的transform、opacity、filter这些属性就可以实现合成的效果，也就是大家常说的GPU加速。

• 在合成的情况下，直接跳过布局和绘制流程，进入非主线程处理部分，即直接交给合成线程处理。
• 充分发挥GPU优势，合成线程生成位图的过程中会调用线程池，并在其中使用GPU进行加速生成，而GPU 是擅长处理位图数据的。
• 没有占用主线程的资源，即使主线程卡住了，效果依然流畅展示。

2.2、JS引擎线程

GUI渲染线程与JS引擎线程是互斥的，所以如果JS执行的时间过长，这样就会造成页面的渲染不连贯，导致页面渲染加载阻塞。

2.2.1、 V8垃圾回收

V8将内存分为 新生代 和 老生代 两代：

新生代就活得短一点的对象。

老生代就存活时间较长或常驻内存的对象。

针对不同生代采用不同的回收算法，我们称之为分代式回收。

V8堆的整体大小 = 新生代占用的内存空间 + 老生代占用的内存空间。

可以通过 --max-new-space-size 和 --max-old-space-size 去设置新老生代空间大小。

在新生代里有一个算法，将新生代分成了两个空间（semispace），一个使用中的状态（From空间）,一个闲置状态（To空间）。
当我们分配对象时，是在From空间中进行分配。 每次经过Scavenge会将From空间中有引用的对象复制到To空间中，然后释放From空间，再将To空间和From空间角色互换，反复如此。

晋升

从新生代到老生代的过程叫晋升。

需要满足以下任意一个条件：

1. 一个对象经历过Scavenge回收
2. 一个是To空间的内存占用超过 25% 了

此时这个对象会被分配到老生代空间中。

设置25%这个阈值的原因：

如果占比过高，会影响后续的内存分配

而老生代对象，采用标记清除和标记整理，但标记清除会造成内存不连续，所以会有标记整理取解决掉内存碎片，就是清理掉边界碎片

为了避免出现JS应用逻辑和垃圾回收器看到的不一致情况，垃圾回收的3种基本算法需要将应用逻辑暂停下来，等到垃圾回收后再恢复执行，这种行为称之为“全停顿（stop-the-world）”。

为了降低全堆垃圾回收带来的停顿时间，V8后续引入了增量标记、延迟清理和增量式整理等方法。还计划引入并行标记、并行清理，利用多核来降低每次回收的停顿时间。

2.3、事件触发线程

1. 事件触发线程归属于浏览器而不是JS引擎，用来控制事件循环(存在一个事件队列)
2. 当JS引擎执行代码块如setTimeOut时(也可来自浏览器内核的其他线程，如鼠标点击，Ajax异步请求等)，会将对应的任务添加到事件线程中
3. 当对应的事件符合触发条件被触发时，该线程会把事件添加到待处理队列的队尾，等待JS引擎的处理
4. 注意，由于JS的单线程关系，所以这些待处理的事件需要等待JS引擎空闲时进行处理。

2.4、定时触发器线程

1. setInterval、setTimeOut所在线程
2. 浏览器定时计数器并不是由JavaScript引擎计数的，(因为JavaScript引擎时单线程的，如果处于阻塞线程状态就会影响计时的准确)
3. 因此通过单独线程来计时并触发(计时完毕后，添加到事件队列中，等待JS引擎空闲后执行)
4. 注意，W3C在HTML标准中规定要求setTimeOut中低于4ms的时间间隔为4ms

2.5、异步HTTP请求线程(IO线程)

1. 在XMLHttpRequest在连接后是通过浏览器新开一个线程请求
2. 将检测到状态变更时，如果设置有回调函数，异步线程就产生状态变更事件，将这个回调再放入事件队列中(放入事件触发线程中)。再由JavaScript引擎执行。

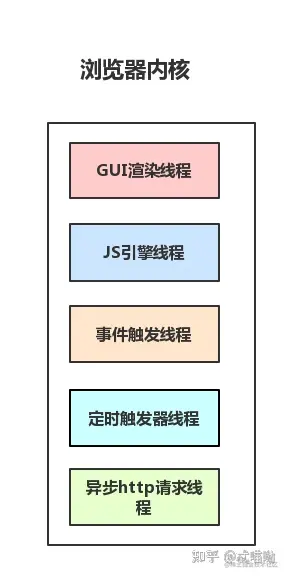

渲染进程又称作浏览器内核：

从上面的概念我们可以得到几点总结：

1. 浏览器是多进程的。
2. js执行的主线程为JS引擎，并且无论何时都只有一个JS线程在运行，所以是单线程执行。
3. GUI渲染线程和JS引擎线程是互斥的，并且JS会阻塞页面的加载和渲染。
4. 定时器(setInterval,setTimeout)会在定时器触发器线程中进行计时。
5. 定时触发器线程计时结束后需要执行的事件和异步HTTP请求线程的回调事件都会进入到事件触发线程的任务队列中等待JS引擎的执行

2.6、浏览器事件循环机制

2.6.1、 宏任务和微任务

本文的Macrotask在WHATWG 中叫task。Macrotask为了便于理解，并没有实际的出处。

同步任务和异步任务的划分其实并不准确，准确的分类方式是宏任务(Macrotask)和微任务(Microtask)。

宏任务包括：script(整体代码), setTimeout, setInterval, requestAnimationFrame, I/O,setImmediate。

其中setImmediate只存在于Node中，requestAnimationFrame只存在于浏览器中。

微任务包括： Promise, Object.observe(已废弃), MutationObserver(html5新特性)，process.nextTick。

其中process.nextTick只存在于Node中，MutationObserver只存在于浏览器中。

注意：

UI Rendering不属于宏任务，也不属于微任务，它是一个与微任务平行的一个操作步骤。 HTML规范文档

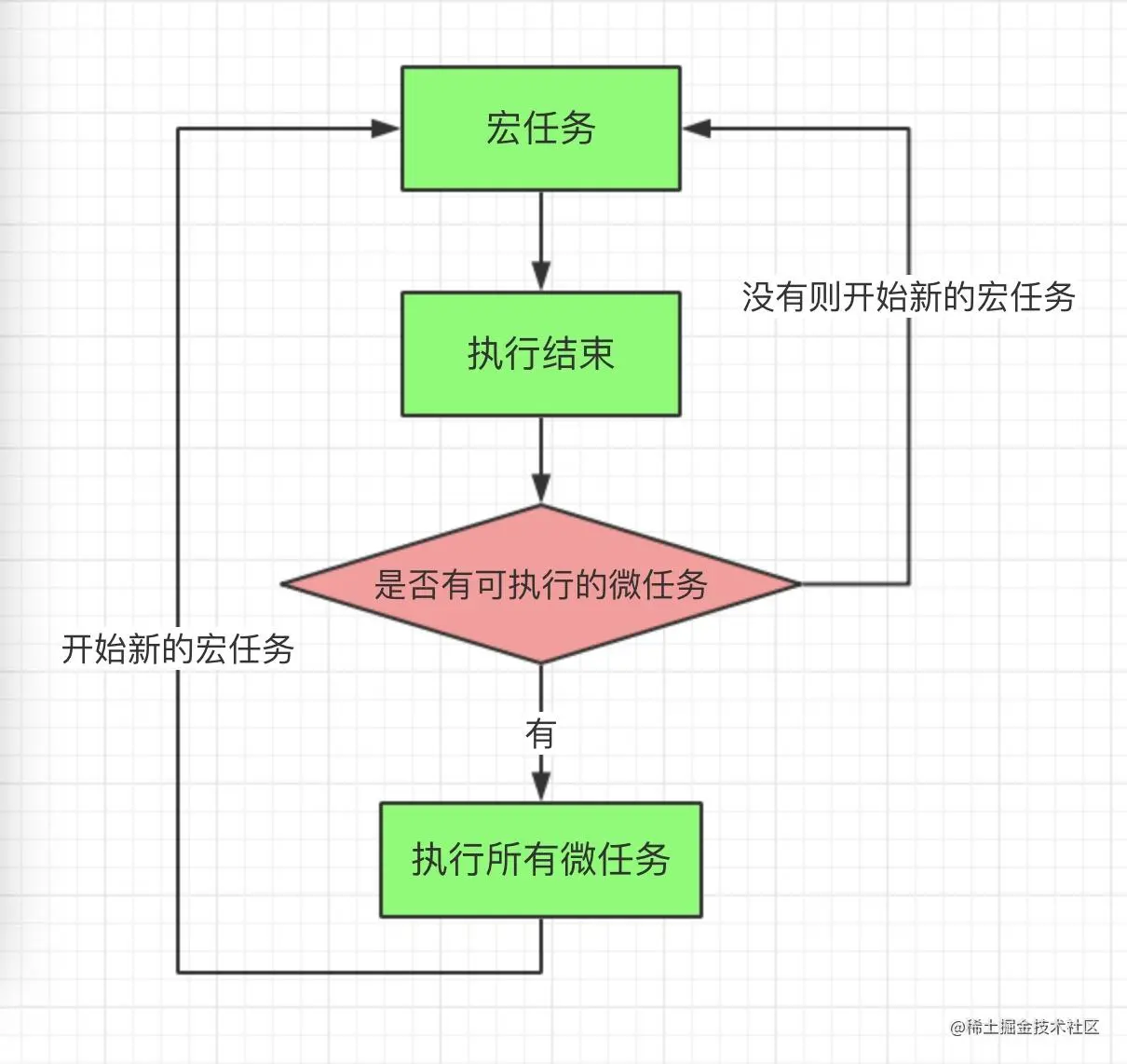

这种分类的执行方式就是，执行一个宏任务，过程中遇到微任务时，将其放到微任务的事件队列里，当前宏任务执行完成后，会查看微任务的事件队列，依次执行里面的微任务。如果还有宏任务的话，再重新开启宏任务……

console.log('a');

setTimeout(function() {
    console.log('b');
    process.nextTick(function() {
        console.log('c');
    })
    new Promise(function(resolve) {
        console.log('d');
        resolve();
    }).then(function() {
        console.log('e')
    })
})
process.nextTick(function() {
    console.log('f');
})
new Promise(function(resolve) {
    console.log('g');
    resolve();
}).then(function() {
    console.log('h')
})

setTimeout(function() {
    console.log('i');
    process.nextTick(function() {
        console.log('j');
    })
    new Promise(function(resolve) {
        console.log('k');
        resolve();
    }).then(function() {
        console.log('l')
    })
})
复制代码

第一轮事件循环：

1.第一个宏任务(整体script)进入主线程，console.log('a')，打印a。

2.遇到setTimeout，其回调函数进入宏任务队列，暂定义为setTimeout1。

3.遇到process.nextTick()，其回调函数被分发到微任务队列，暂定义为process1。

4.遇到Promise，new Promise直接执行，打印g。then进入微任务队列，暂定义为then1。

5.遇到setTimeout，其回调函数进入宏任务队列，暂定义为setTimeout2。

此时我们看一下两个任务队列中的情况

宏任务队列	微任务队列
setTimeout1、setTimeout2	process1、then1

第一轮宏任务执行完毕，打印出a和g。

查找微任务队列中有process1和then1。全部执行，打印f和h。

第一轮事件循环完毕，打印出a、g、f和h。

第二轮事件循环：

1.从setTimeout1宏任务开始，首先是console.lob('b')，打印b。

2.遇到process.nextTick()，进入微任务队列，暂定义为process2。

3.new Promise直接执行，输出d，then进入微任务队列，暂定义为then2。

此时两个任务队列中

宏任务队列	微任务队列
setTimeout2	process2、 then2

第二轮宏任务执行完毕，打印出b和d。

查找微任务队列中有process2和then2。全部执行，打印c和e。

第二轮事件循环完毕，打印出b、d、c和e。

第三轮事件循环

1.执行setTimeout2，遇到console.log('i')，打印i。

2.遇到process.nextTick()，进入微任务队列，暂定义为process3。

3.new Promise直接执行，打印k。

4.then进入微任务队列，暂定义为then3。

此时两个任务队列中

宏任务队列：空

微任务队列：process3、then3

第三轮宏任务执行完毕，打印出i和k。

查找微任务队列中有process3和then3。全部执行，打印j和l。

第三轮事件循环完毕，打印出i、k、j和l。

到此为止，三轮事件循环完毕，最终输出结果为：

a、g、f、h、b、d、c、e、i、k、j、l

3、网络进程

3.1、浏览器缓存

浏览器缓存分为强制缓存和协商缓存

3.1.1、强制缓存

Expires 是 HTTP/1.0控制网页缓存的字段
Cache-control 是 HTTP/1.1的字段

Cache-control取值：

• public：所有内容都将被缓存（客户端和代理服务器都可缓存）

• private：所有内容只有客户端可以缓存，Cache-Control的默认取值

• no-cache：客户端缓存内容，但是是否使用缓存则需要经过协商缓存来验证决定

• no-store：所有内容都不会被缓存，即不使用强制缓存，也不使用协商缓存

• max-age=xxx (xxx is numeric)：缓存内容将在xxx秒后失效

到了HTTP/1.1，Expire已经被Cache-Control替代，原因在于Expires控制缓存的原理是使用客户端的时间与服务端返回的时间做对比，那么如果客户端与服务端的时间因为某些原因（例如时区不同；客户端和服务端有一方的时间不准确）发生误差，那么强制缓存则会直接失效，这样的话强制缓存的存在则毫无意义

3.1.2、协商缓存

Last-Modified / If-Modified-Since 是 HTTP/1.0的字段
Etag / If-None-Match 是 HTTP/1.1的字段

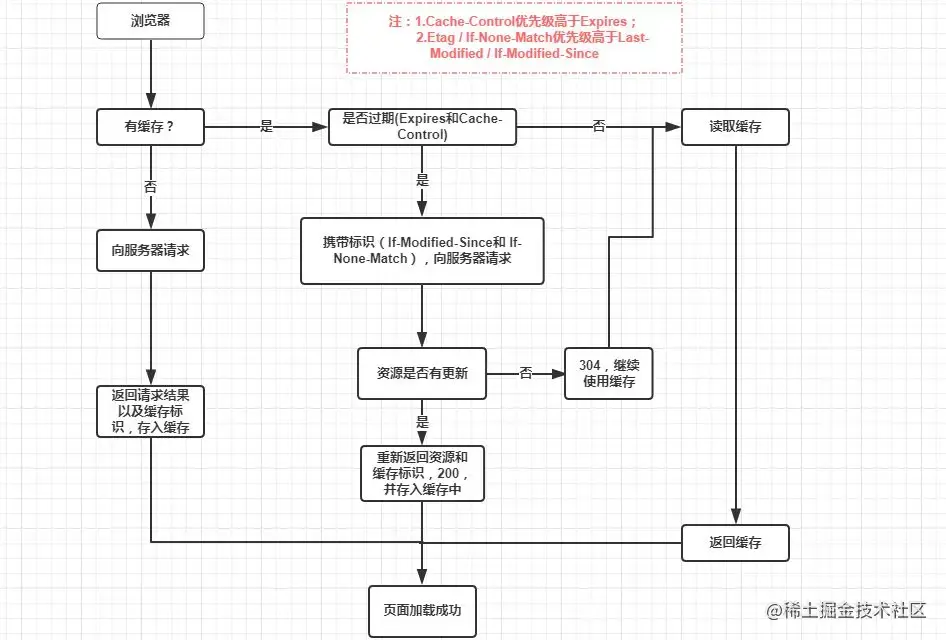

强制缓存优先于协商缓存进行，若强制缓存(Expires和Cache-Control)生效则直接使用缓存，若不生效则进行协商缓存(Last-Modified / If-Modified-Since和Etag / If-None-Match)，协商缓存由服务器决定是否使用缓存，若协商缓存失效，那么代表该请求的缓存失效，重新获取请求结果，再存入浏览器缓存中；生效则返回304，继续使用缓存，主要过程如下：
