5. 「vue@2.6.11 源码分析」组件渲染之创建虚拟DOM

_tinyant
1,220 阅读6分钟

这是一个系列文章，请关注 vue@2.6.11 源码分析 专栏

vue@2.x中用到了虚拟DOM技术，基于第三方虚拟DOM库sanbbdom修改。建议阅读本文之前对snabbdom的使用和原理有一定的了解，可以参考 snabbdom@3.5.1 源码分析 专栏。

vue2中组件渲染的核心入口如下：

// src/core/instance/lifecycle.js
export function mountComponent (vm: Component, el: ?Element, hydrating?: boolean): Component {
  vm.$el = el
  //...

 let updateComponent
 updateComponent = () => {
   vm._update(vm._render(), hydrating)
 }
 new Watcher(vm, updateComponent, noop, {
   before () {
     if (vm._isMounted && !vm._isDestroyed) {
       callHook(vm, 'beforeUpdate')
     }
   }
 }, true /* isRenderWatcher */)

 //...

 return vm
}

其中vm._render用来生成虚拟DOM树的。而vm._update用来将上一步即vm._render生成的虚拟DOM树经过patch（打补丁）更新到界面上。

new Wacher(...)用法在上一节数据驱动详细分析过。updateComponent在首次创建Watcher实例时会执行一次，当updateComponent依赖的响应式数据变化时会再次执行。

因此上面new Watcher(vm, updateComponent,..)方法中的两个操作_render() -> _update()，相当于snabbdom的如下操作

  • 初始化时类比
const container = document.getElementById("container");
const vnode = h(...); // 创建虚拟节点树
patch(container, vnode); // 同步虚拟DOM树同步到界面
  • 响应式数据更新时类比
// 如果此时有数据变更引起界面变更
const newVnode = h(...); // 新的虚拟节点树
patch(vnode, newVnode); // 和上一次的虚拟节点树进行diff，将差异同步到界面上

这里的巧妙是new Watcher(...)将两个步骤合并到一起。

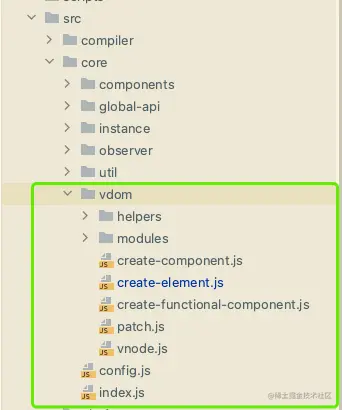

下面我们重点看下vue@2.x中关于虚拟DOM的相关逻辑。主要逻辑在src/core/vdom文件夹中。


从入口讲起

patch方法是跨平台的，因此在编译入口处便做了区分，web平台下

运行时的编译入口在：src/platforms/web/runtime/index.js，此时就定义了__patch__方法，然后在vm._update会调用vm.__patch__实现diff能力

// src/platforms/web/runtime/index.js

import { patch } from './patch'
//...
// install platform patch function
Vue.prototype.__patch__ = inBrowser ? patch : noop
//...

// src/platforms/web/runtime/patch.js

import * as nodeOps from 'web/runtime/node-ops'
import { createPatchFunction } from 'core/vdom/patch'
import baseModules from 'core/vdom/modules/index'
import platformModules from 'web/runtime/modules/index'

// the directive module should be applied last, after all
// built-in modules have been applied.
const modules = platformModules.concat(baseModules)

export const patch: Function = createPatchFunction({ nodeOps, modules })

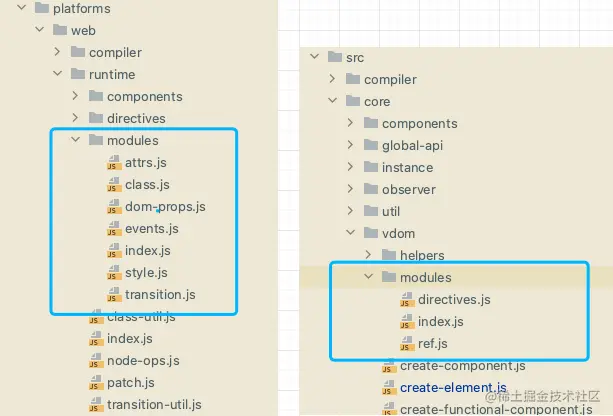

createPatchFunction就相当于snabbdom中init方法，nodeOps是因为跨平台的原因放在这里（私有化），这里重点关注modules，在snabbdom中说到module会借助patch过程中触发的各种钩子参与DOM的修改。这里都有哪些module呢，分为两类：基础module和跨平台module，如下： image.png

可能会单独出一个小节分析这些module

vnode

vue@2.x中vnode在snabbdom定义的vnode基础上增加了很多其他的属性

核心定义如下，但是在其构造函数中还定义了很多其他属性，是为了支持SSR、函数组件、异步组件等场景的（不必特别关注）。

// interface for vnodes in update modules
declare type VNodeWithData = {
  tag: string;
  data: VNodeData;
  children: ?Array<VNode>;
  text: void;
  elm: any;
  ns: string | void;
  context: Component;
  key: string | number | void;
  parent?: VNodeWithData;
  componentOptions?: VNodeComponentOptions;
  componentInstance?: Component;
  isRootInsert: boolean;
};

上面定义的大多数属性和snabbdom保持一致，多出的和组件有关，如下

vnode属性含义
context父组件实例
parent父vnode（placeholder vnode）
componentInstance当前组件实例
componentOptions父组件传递给当前组件实例的选项（属性，事件，孩子等等）

_render：创建虚拟DOM树

我们先看下vm._render方法的定义

  Vue.prototype._render = function (): VNode {
    const vm: Component = this
    const { render, _parentVnode } = vm.$options

    //... slot相关，暂忽略

    // set parent vnode. this allows render functions to have access
    // to the data on the placeholder node.
    vm.$vnode = _parentVnode
    // render self
    let vnode
    try {
      // There's no need to maintain a stack because all render fns are called
      // separately from one another. Nested component's render fns are called
      // when parent component is patched.
      currentRenderingInstance = vm
      vnode = render.call(vm._renderProxy, vm.$createElement)
    } catch (e) {
        //... 异常处理
    } finally {
      currentRenderingInstance = null
    }
    //...
    // set parent
    vnode.parent = _parentVnode
    return vnode
  }

这里关注三个地方

  1. render函数的执行，render函数长什么样子呢？
    <!-- 原始模板 -->
<div id="app"> {{ message }} </div>

    // 编译后的render函数
(function anonymous() {
  with (this) {
    return _c('div', {attrs: {"id": "app"}}, [_v("\n  " + _s(message) + "\n")])
  }
})
    render来自哪里？
    1. render函数可以由开发者自己提供
    2. 也提供了编译 + 运行时版本，即可有运行时编译，框架会自动处理将模板处理成render函数
    3. 更为常见的是.vue单文件开发，vue-loader会将其自动将template部分处理成render函数
  2. currentRenderingInstance 的设置
  3. 关系链接
    1. vm.$vnode = _parentVnode，当前组件实例的$vnode指向父vnode(即plcaeholder vnode)
    2. vnode.parent = _parentVnode，这里的vnode是组件实际内容的根vnode
    3. 这里返回的vnode，会在vm.update中被设置给vm：vm._vnode = vnode

所以，组件实例和vnode两个类型的父子关系都建立了：

vm._vnode = vnode // Vue.prototype._update 中设置的
vm.$vnode = _parentVnode
vnode.parent = _parentVnode

// initLifecycle 中设置的
vm.$parent = parent
parent.$children.push(vm)

下面重点看下render函数的执行，还是以上面的render函数为例，如下

<!-- 原始模板 -->
<div id="app"> {{ message }} </div>

// 编译后的render函数
(function anonymous() {
  with (this) {
    return _c('div', {attrs: {"id": "app"}}, [_v("\n  " + _s(message) + "\n")])
  }
})

显然里面用到了的_c、_v都是函数，主要是_c，该函数等价于snabbdom的h函数，用来创建虚拟DOM。

需要注意到with的用法，with中的this就是组件实例，该实例上挂载_c这些方法，以及render函数中用到数据如上面demo中的message。with特性

下面看下_c，_v的定义

// src/core/instance/render.js
import { createElement } from '../vdom/create-element'
export function initRender (vm: Component) {
    //...
    vm._c = (a, b, c, d) => createElement(vm, a, b, c, d, false)
    // normalization is always applied for the public version, used in
    // user-written render functions.
    vm.$createElement = (a, b, c, d) => createElement(vm, a, b, c, d, true)
    //...
}

当vue运行时代码执行时就会执行 renderMixin -> installRenderHelpers(Vue.prototype)，该方法挂载了一些工具方法和创建DOM节点的方法。

export function installRenderHelpers (target: any) { // target: Vue.prototype
  //...
  target._s = toString
  //...
  target._v = createTextVNode
  //...
}

我们重点关注_c指向的createElement方法

createElement：创建vnode

import VNode, { createEmptyVNode } from './vnode'
import { createComponent } from './create-component'
//...

// alwaysNormalize： 调用 vm.$createElement 方法时，传递ture，看到 _render() -> render.call(vm, vm.$createElement)，也就是执行用户自己提供的render函数时会走这里
// createFunctionComponent 又有可能
export function createElement (context: Component, tag: any, data: any, children: any, normalizationType: any, alwaysNormalize: boolean): VNode | Array<VNode> {
  //... 参数纠正
  //... 特殊场景，属性规范化设置，不重要

  return _createElement(context, tag, data, children, normalizationType)
}

export function _createElement (context: Component, tag?: string | Class<Component> | Function | Object, data?: VNodeData, children?: any, normalizationType?: number): VNode | Array<VNode> {
  //... vnode data 不能是响应式数据，如果是返回空vnode

  // object syntax in v-bind
  if (isDef(data) && isDef(data.is)) { // 动态组件
    tag = data.is
  }

  //... 如果没有tag，返回空vnode
  //... 规范化孩子，不重要

  let vnode
  if (typeof tag === 'string') {
    let Ctor
    if (config.isReservedTag(tag)) {
      vnode = new VNode(config.parsePlatformTagName(tag), data, children, undefined, undefined, context)
    } else if ((!data || !data.pre) && isDef(Ctor = resolveAsset(context.$options, 'components', tag))) { // 组件
      // component
      vnode = createComponent(Ctor, data, context, children, tag)
    } else {
      // unknown or unlisted namespaced elements
      // check at runtime because it may get assigned a namespace when its
      // parent normalizes children
      vnode = new VNode(tag, data, children, undefined, undefined, context)
    }
  } else { // new Vue({render: h => h(App)}) // 用户手动提供 render函数
    // direct component options / constructor
    vnode = createComponent(tag, data, context, children)
  }

  if (Array.isArray(vnode)) {
     // 如果vnode是数组，取第一个
  } else if (isDef(vnode)) {
    //...
    if (isDef(data)) registerDeepBindings(data)
    return vnode
  } else {
    // 如果没有返回空vnode
  }
}

// ref #5318
// necessary to ensure parent re-render when deep bindings like :style and
// :class are used on slot nodes
function registerDeepBindings (data) {
  if (isObject(data.style)) {
    traverse(data.style)
  }
  if (isObject(data.class)) {
    traverse(data.class)
  }
}

上面注释提到了children的规范化，解释参考黄轶-vue技术揭秘

下面看下核心逻辑，实际上很清晰了

如果tag是对象或者是组件构造函数(else分支)，则调用createComponent创建组件虚拟节点即placeholder vnode。注意，这里并不会创建组件的vue实例，更不会进入组件内部去创建组件的实际内容，createComponent仅仅是创建组件标签（如<todo-item>）对应的vnode，本质上和div并无太多区别，主要是会挂载很多信息（props、events等等）

如果是保留tag如div，直接new VNode

如果不是保留tag如todo-item，调用resolveAsset从vm.$options.components中查找有没有定义该组件。注意，前面说到过组件实例选项的合并，会去合并祖先构造函数的选项如Vue.options，全局组件和指令等都保存在这里，因此这里自然也会查找到全局组件指令。

如果查找到有对应的组件定义，则调用createComponent创建placeholder vnode；否则就是创建一个未知vnode，同样会new VNode

  • ❎ registerDeepBindings 作用？看起来是处理slot场景有关，暂遗留。

下面看下组件placeholder vnode的创建过程，见createComponent分析，如下：

createComponent：创建组件tag的placeholder vnode

export function createComponent (Ctor: Class<Component> | Function | Object | void, data: ?VNodeData, context: Component, children: ?Array<VNode>, tag?: string): VNode | Array<VNode> | void {
  if (isUndef(Ctor)) return

  const baseCtor = context.$options._base
  if (isObject(Ctor)) {
    Ctor = baseCtor.extend(Ctor)
  }

  if (typeof Ctor !== 'function') return

  // async component
  let asyncFactory
  if (isUndef(Ctor.cid)) {
   // return ... 异步组件，单独的逻辑，后面会单独小节说
  }

  data = data || {}

  // resolve constructor options in case global mixins are applied after
  // component constructor creation
  // 从注释来看是担心先创建的组件构造函数而后再注册全局mixin
  resolveConstructorOptions(Ctor)

  // transform component v-model data into props & events
  if (isDef(data.model)) {
    transformModel(Ctor.options, data)
  }

  // extract props
  const propsData = extractPropsFromVNodeData(data, Ctor, tag)

  if (isTrue(Ctor.options.functional)) {
      // return ... 函数式组件的创建 是单独的逻辑，后面有可能单独小节说下
  }

  // extract listeners, since these needs to be treated as
  // child component listeners instead of DOM listeners
  const listeners = data.on
  // replace with listeners with .native modifier
  // so it gets processed during parent component patch.
  data.on = data.nativeOn

  if (isTrue(Ctor.options.abstract)) {
    //... 抽象组件的slot需要特殊处理？ 如果时间允许单独看看
  }

  // install component management hooks onto the placeholder node
  installComponentHooks(data)

  // return a placeholder vnode
  const name = Ctor.options.name || tag
  const vnode = new VNode(`vue-component-${Ctor.cid}${name ? `-${name}` : ''}`,
    data, undefined, undefined, undefined, context,
    { Ctor, propsData, listeners, tag, children }, asyncFactory)


  return vnode
}
  1. 创建组件肯定需要一个构造函数的，如果Ctor是组件对象(各种组件选项)，会通过Vue.extend(Ctor)，该方法通过原型继承返回一个构造函数，后面会说到。
  2. 如果是异步组件，则走异步组件vnode创建逻辑
  3. transformModel，有时间的话会单独分析一下v-model的实现，暂时忽略 ❎
  4. extractPropsFromVNodeData：创建一个对象res，来存储当前组件从父组件那里接受的属性值，该对象会经过initProps变成响应式对象，以被当前组件监听。注意这里的vnode.data是从render函数调用_c传过来的。
    export function extractPropsFromVNodeData (data: VNodeData, Ctor: Class<Component>, tag?: string): ?Object {
  // we are only extracting raw values here.
  // validation and default values are handled in the child component itself.
  const propOptions = Ctor.options.props
  if (isUndef(propOptions)) {
    return
  }
  const res = {}
  const { attrs, props } = data
  if (isDef(attrs) || isDef(props)) {
    for (const key in propOptions) {
       // hyphenate 将属性处理成连字符 "-" 连接
      const altKey = hyphenate(key)
      checkProp(res, props, key, altKey, true) || checkProp(res, attrs, key, altKey, false)
    }
  }
  return res
}
  5. 如果是函数组件，则单独走函数组件vnode创建逻辑
  6. 获取监听的事件名称，自定义事件在data.on上，native事件在data.nativeOn，处理后自定义事件保存到vnode.componentOptions.listeners上，native事件保存到vnode.data.on上。
    • 自定义事件是在_init -> initEvent中会用到，通过vue框架自己的事件机制（发布-订阅）实现；
    • 而native事件是在events模块（src/platforms/web/runtime/modules/events.js）上处理的，当然是通过浏览器提供的api如addEventListener来处理的
  7. installComponentHooks：给 vnode.data 添加部分钩子(init、prepatch、insert、destroy)，后面会碰到每个vnode钩子调用的时机，碰到时再针对每个钩子细说。注意这些钩子是安装给组件placeholder vnode上的，都非常重要。
// inline hooks to be invoked on component VNodes during patch
const componentVNodeHooks = {
  init (vnode: VNodeWithData, hydrating: boolean): ?boolean {
       //...
  },

  prepatch (oldVnode: MountedComponentVNode, vnode: MountedComponentVNode) {
      //...
  },

  insert (vnode: MountedComponentVNode) {
      //...
  },

  destroy (vnode: MountedComponentVNode) {
       //...
  }
}
  1. 获取组件名称，创建组件标签对应的vnode(new VNode)，这里重点是保存了组件的数据（事件、属性数据等），因为在后面vm._update会进真正开始创建子组件实例而后渲染子组件，而子组件的渲染是需要这些数据支撑的。

Vue.extend

/**
 * Class inheritance
 */
Vue.extend = function (extendOptions: Object): Function {
  extendOptions = extendOptions || {}
  const Super = this
  const SuperId = Super.cid

  const Sub = function VueComponent (options) {
    this._init(options)
  }
  Sub.prototype = Object.create(Super.prototype)
  Sub.prototype.constructor = Sub
  Sub.cid = cid++
  Sub.options = mergeOptions(
    Super.options,
    extendOptions
  )
  Sub['super'] = Super

  // For props and computed properties, we define the proxy getters on
  // the Vue instances at extension time, on the extended prototype. This
  // avoids Object.defineProperty calls for each instance created.
  if (Sub.options.props) {
    initProps(Sub)
  }
  if (Sub.options.computed) {
    initComputed(Sub)
  }

  // allow further extension/mixin/plugin usage
  Sub.extend = Super.extend
  Sub.mixin = Super.mixin
  Sub.use = Super.use

  // create asset registers, so extended classes
  // can have their private assets too.
  ASSET_TYPES.forEach(function (type) {
    Sub[type] = Super[type]
  })
  // enable recursive self-lookup
  if (name) {
    Sub.options.components[name] = Sub
  }

  // keep a reference to the super options at extension time.
  // later at instantiation we can check if Super's options have
  // been updated.
  Sub.superOptions = Super.options
  Sub.extendOptions = extendOptions
  Sub.sealedOptions = extend({}, Sub.options)

  return Sub
}

function initProps (Comp) {
  const props = Comp.options.props
  for (const key in props) {
    proxy(Comp.prototype, `_props`, key)
  }
}

function initComputed (Comp) {
  const computed = Comp.options.computed
  for (const key in computed) {
    defineComputed(Comp.prototype, key, computed[key])
  }
}

这里最重要的是通过原型继承返回一个子构造函数

const Sub = function VueComponent (options) {
    this._init(options)
}
Sub.prototype = Object.create(Super.prototype)
Sub.prototype.constructor = Sub
//...
return Sub

剩下的构造函数选项处理，不赘述。

另外注意到这里也调用了initProps和initComputed的逻辑（这里处理的是静态属性），这是出于性能考虑，将公共执行逻辑提到构造函数中执行。有注释佐证，如下：

// initProps -> initProps方法中的部分注释
// static props are already proxied on the component's prototype
// during Vue.extend(). We only need to proxy props defined at
// instantiation here.

// initProps -> initComputed方法中的部分注释
// component-defined computed properties are already defined on the
// component prototype. We only need to define computed properties defined
// at instantiation here.

总结

vnode的创建，更重要的是组件placeholder vnode的创建。最终vm._render方法会返回一个根虚拟DOM（实际上是一个虚拟DOM树，对吧）。当然，下一步就是要把虚拟DOM数更新到界面上。

下一节，重点分析虚拟DOM -> 界面的过程

avatar
文章
阅读
粉丝
