【青训营笔记】- 「架构初探 - 谁动了我的蛋糕」

用户3869424693356
101 阅读7分钟

这是我参与「第五届青训营 」笔记创作活动的第7天。

前言

架构，又名软件架构 ， 是有关软件整体结构与组件的抽象描述，用于指导大型软件系统各个方面的设计。架构描述语言（ADL）用于描述软件的体系架构。

一、 什么是架构

架构，又称软件架构

  • 是有关软件整体结构与组件的抽象描述
  • 用于指导软件系统各个方面的设计
  • 实现一个软件有很多种方法，架构在方法选择上起着至关重要的指导作用

重要性：

  1. 地基没打好，大厦容易倒
  2. 地基坚实了，大厦才能盖得高
  3. 站在巨人肩膀上，才能看得远

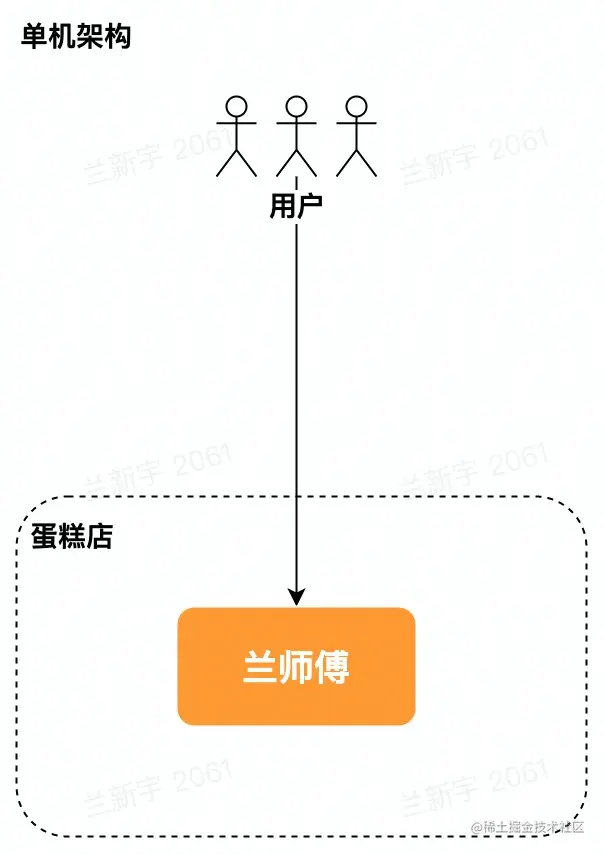

单机架构

软件系统需要具备对外提供服务，单机，就是把所有功能都实现在一个进程里，并部署在一台机器上


  • 优点：简单
  • 问题：C10K problem，运维需要停服
  • 演进：提高性能？多几个单机服务机器

单体、垂直应用|垂直切分

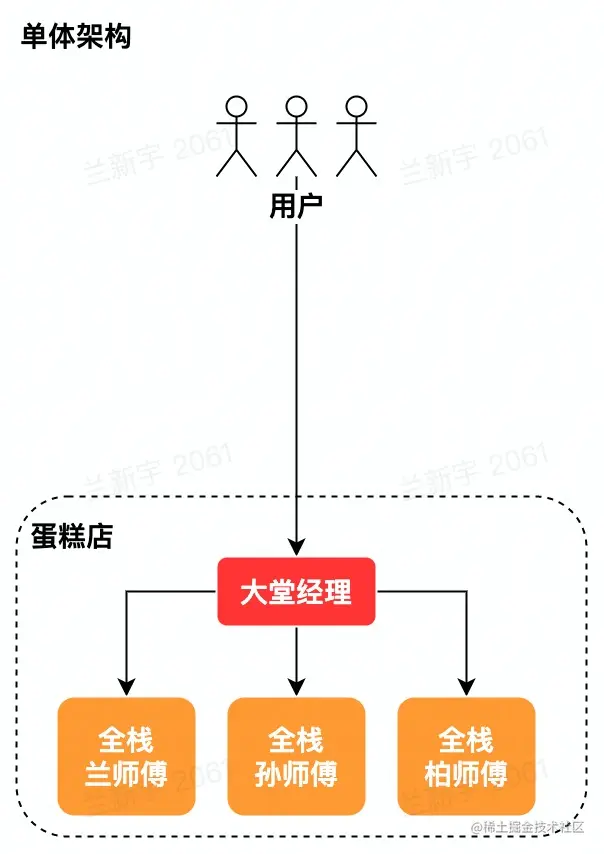

  • 单体架构：分布式部署
  • image.png

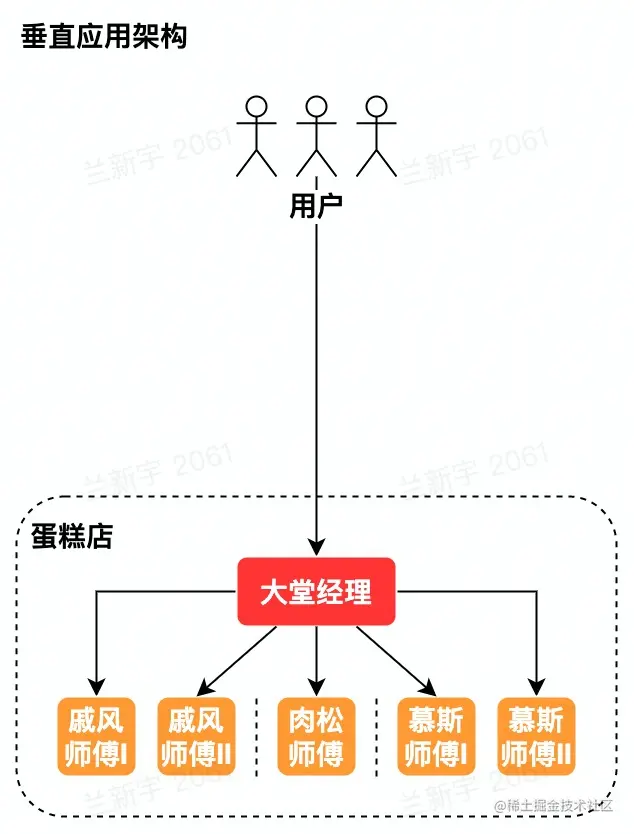

  • 垂直应用架构：按应用垂直切分的单体
  • image.png
  • 优点：水平扩容，运维不需要停服
  • 问题：职责太多，开发效率不高，爆炸半径大
  • 如何提高做蛋糕效率：分工协作

SOA、微服务|水平切分

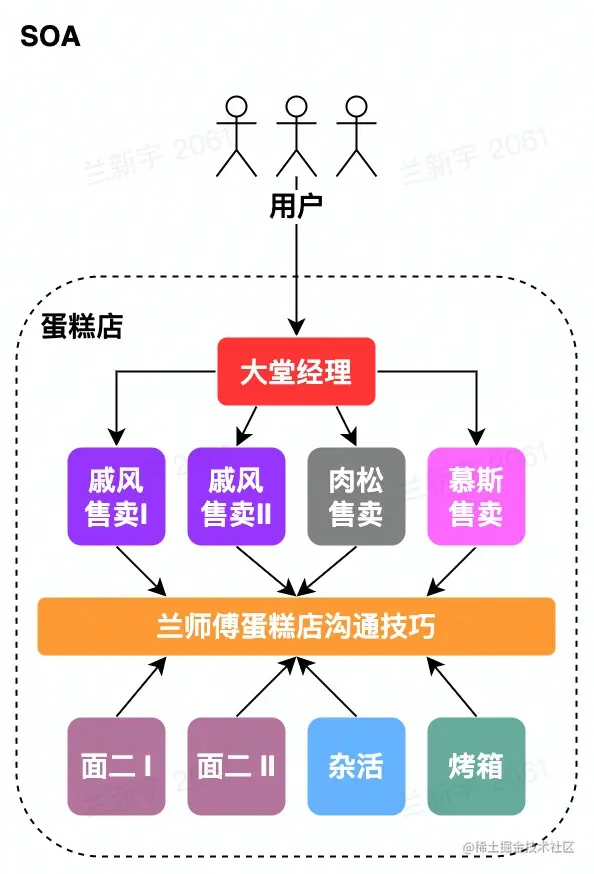

SOA(Service-0riented Architectur)

  1. 将应用的不同功能单元抽象为服务
  2. 定义服务之间的通信标准 image.png

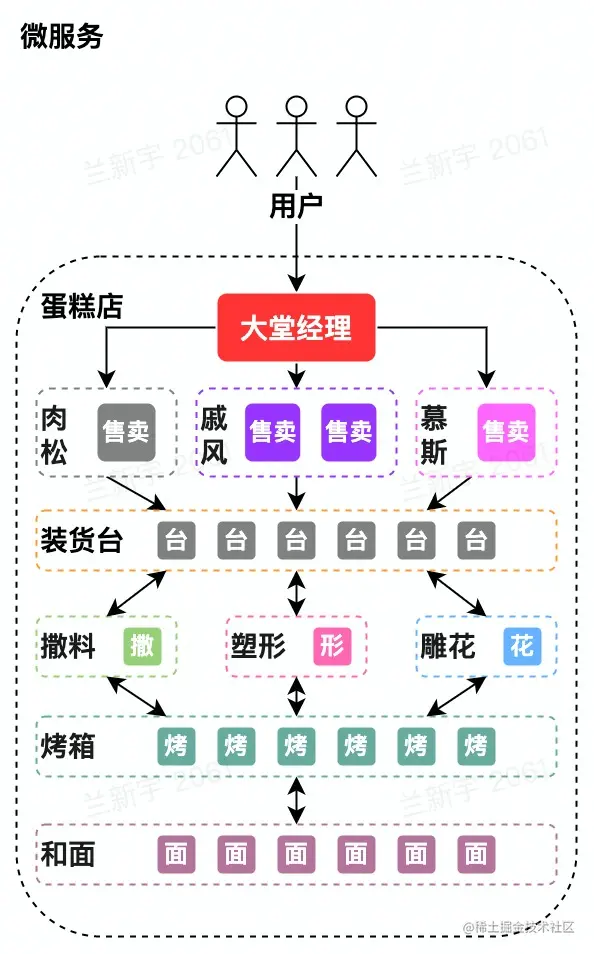

SOA 的去中心化演进方向为微服务架构:


问题：

  • 数据一致性：装货台共交付了多少蛋糕
  • 高可用：这么多师傅，如何合作?
  • 治理：烤箱坏了，怎么容灾?
  • 解耦vs过微：运维成本高了，值当么?

小结

  • 架构的演进初衷:好比做蛋糕
    • 需求量越来越大，终归要增加人手
    • 越做越复杂，终归要分工合作
  • 架构的演进思路:就像切蛋糕。蛋糕越来越大，一口吃不下终归要切分
    • 竖着切(垂直切分)
    • 横着切(水平切分)

二、 企业级后端架构剖析

背景：兰师傅蛋糕店经过 3 年的蓬勃发展，积累了良好的口碑和用户基础，接下来，需要扩大规模

  • 店面怎么盘？买，租
  • 师傅怎么招：兰师傅全家出马，招培训班出身的
  • 是否继续坚持纯手工制作?
  • 规模大了之后，工作重心应该是?
    • 精进蛋糕制作收益
    • 蛋糕店重点方向梳理 & 未来规划

云计算

  • 云计算: 是指通过软件自动化管理，提供计算资源的服务网络，是现代互联网大规模数据分析和存储的基石。
  • 基础
    • 虚拟化技术 - 整租 vs 合租
    • 编排方案 - 业主 vs 赁平台
  • 架构
    • IaaS (Infrastructure as a Service):买房子 vs 房屋租赁平台
    • PaaS (Platform as a Service):清包 vs 全包
    • SaaS (Software as a Service):从零培训 vs 雇佣培训过的师傅
    • FaaS (Function as a Service):纯手工制作 vs 蛋糕机批量生产

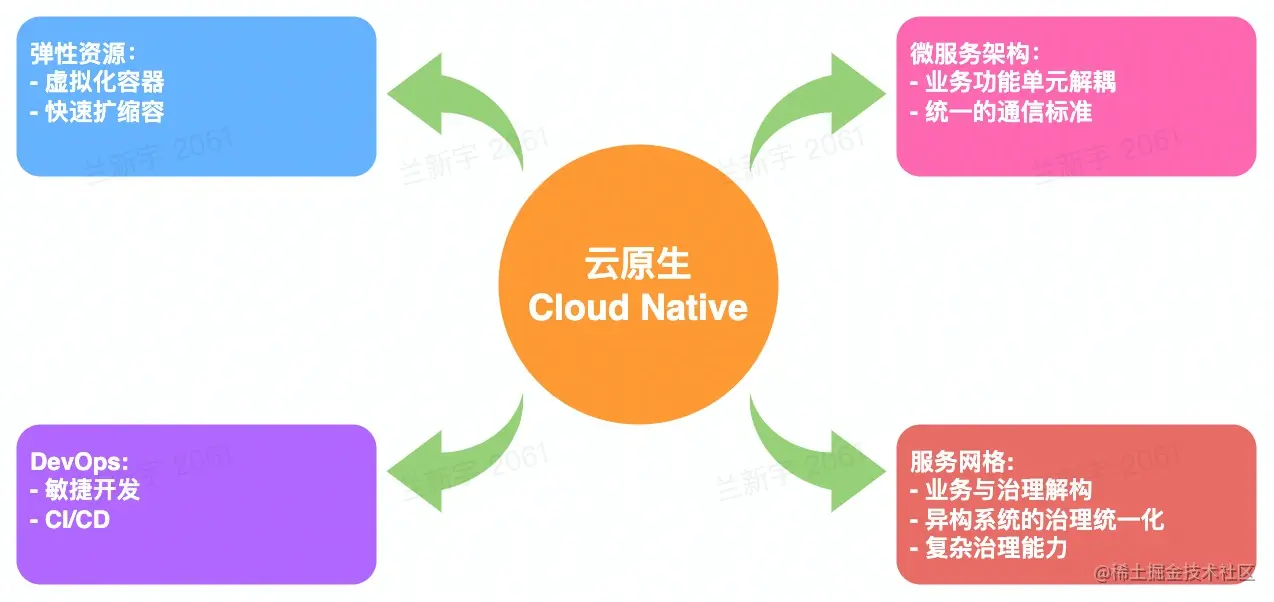

云原生

云原生技术为组织(公司)在公有云、自由云、混合云等新型的动态环境中，构建和运行可弹性拓展的应用 提供了可能。

云原生

云原生之弹性计算资源

弹性计算资源类型

  • 服务资源调度
    • 微服务: 和面、雕花
    • 大服务:烤箱
  • 计算资源调度
    • 在线:热销榜单
    • 离线: 热销榜单更新
  • 消息队列
    • 在线:削峰、解耦
    • 离线:大数据分析

云原生之弹性存储资源类型

弹性存储资源：

  • 经典
    • 对象:宣传视频
    • 大数据: 用户消费记录
  • 关系型数据库：收银记录
  • 元数据
    • 服务发现:蛋糕店通讯录
  • NoSQL
    • KV: 来个 xx 蛋糕
  • 总结：将存储资源当成服务一样

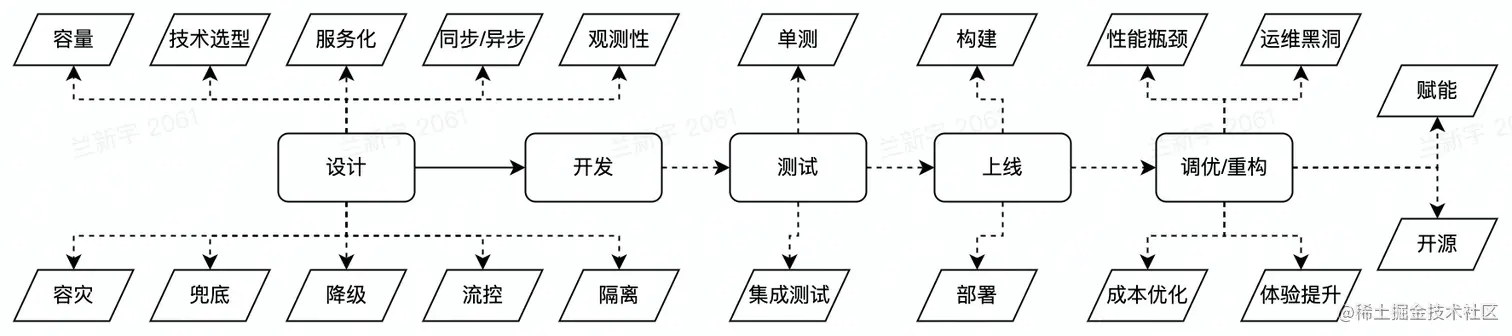

云原生之DevOps

  • DevOps 是云原生时代软件交付的利器
  • 贯穿整个软件开发周期。
  • 结合自动化流程，提高软件开发、交付效率


云原生之微服务架构

  • 通信标准:
    • HTTP (RESTful API)
    • RPC (Thrift，gRPC)
  • 微服务中间件 RPC vs HTTP:
    • 性能
    • 服务治理
    • 协议可解释性 云原生场景下，微服务大可不必在业务逻辑中实现符合通信标准的交互逻辑，而是交给框架来做


云原生之服务网格

服务网格 (Service Mesh):

  • 微服务之间通讯的中间层
  • 高性能网络代理
  • 业务代码与治理解耦

相比较于 RPC/HTTP 框架:

  • 异构系统治理统一化
  • 与业务进程解耦，生命周期易管理


三、企业级后端架构的挑战

挑战与问题

  • 基础设施层面
    • 物理资源是有限的：如机器、带宽
    • 资源利用率受制于部署服务
  • 用户层面
    • 网络通信开销较大
    • 网络抖动导致运维成本提高
    • 异构环境下，不同实例资源水位不均


离在线资源并池

  • 核心收益：

    • 降低物理资源成本
    • 提供更多的弹性资源，增加收入 解决思路:离在线资源并池

  • 在线业务的特点

    • IO 密集型为主
    • 潮汐性、实时性
  • 离线业务的特点
    • 计算密集型占多数
    • 非实时性


自动扩缩容

  • 核心收益：降低业务成本
  • 解决思路：自动扩缩容，利用在线业务潮汐性自动扩缩容

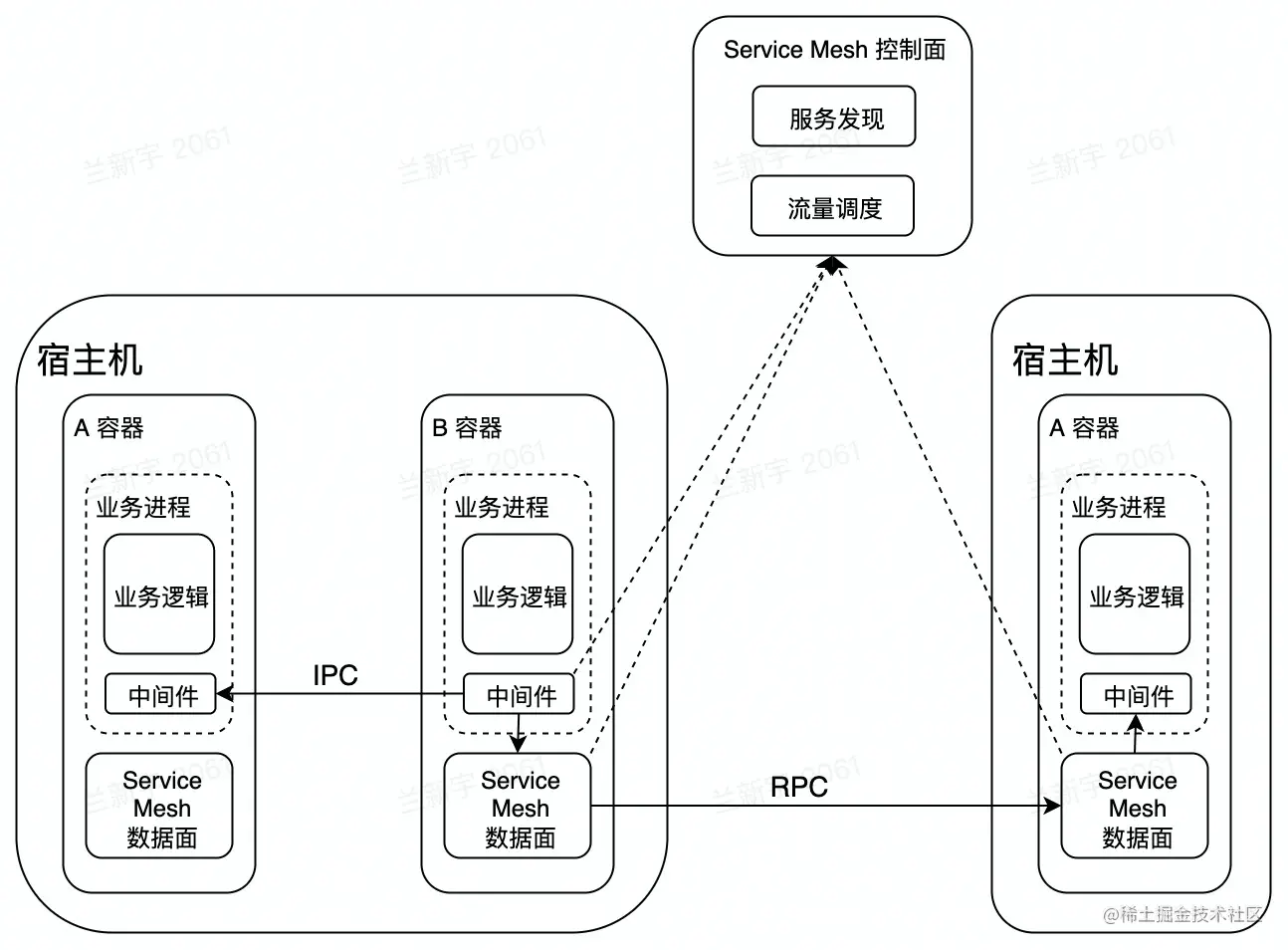

微服务亲合性部署

  • 核心收益:
    • 降低业务成本
    • 提高服务可用性
  • 解决思路:微服务亲合性部署
    • 将满足亲合性条件的容器调度到一台宿主机
    • 微服务中间件与服务网格通过共享内存通信
    • 服务网格控制面实施灵活、动态的流量调度


流量治理

  • 核心收益
    • 提高微服务调用容错性
    • 容灾
    • 进一步提高开发效率，DevOps 发挥到极致
  • 解决思路：基于微服务中间件 & 服务网格的流量治理
    • 熔断、重试
    • 单元化
    • 复杂环境(功能、预览)的流量调度

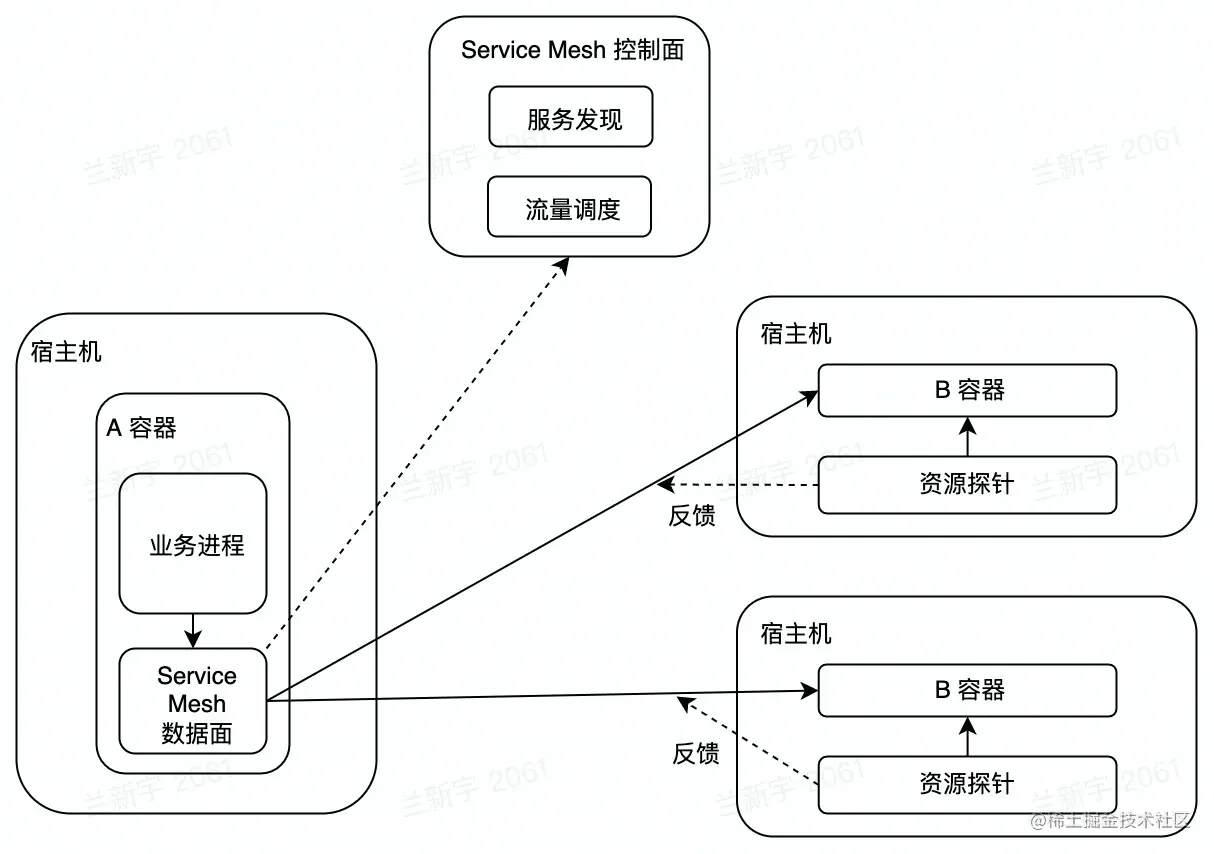

CPU水位负载均衡

  • 核心收益:
    • 打平异构环境算力差异
    • 为自动扩缩容提供正向输入
  • 解决思路: CPU 水位负载均衡
    • laaS：提供资源探针
    • 服务网格：动态负载均衡


四、后端架构实战

问题背景

兰师傅蛋糕店也碰到了类似的问题：

  • 不同师傅干活的效率差距较大

  • 有些师傅希望[能者多劳多挣]

    在这个背景下，继续像之前一样为每个师傅分配完全相同的工作，会引起他们的不满。

CPU 水位负载均衡设计

  1. 需要哪些输入?
  2. 设计时需要考虑哪些关键点?

问题提炼

多一个注册中心做调度

  • 输入：
    • 服务网格数据面：支持带权重的负载均衡策略
    • 注册中心存储了所有容器的权重信息
    • 宿主机能提供：容器的资源使用情况，物理资源信息(如 CPU 型号)
  • 关键点：
    • 紧急回滚能力
    • 大规模
    • 极端场景

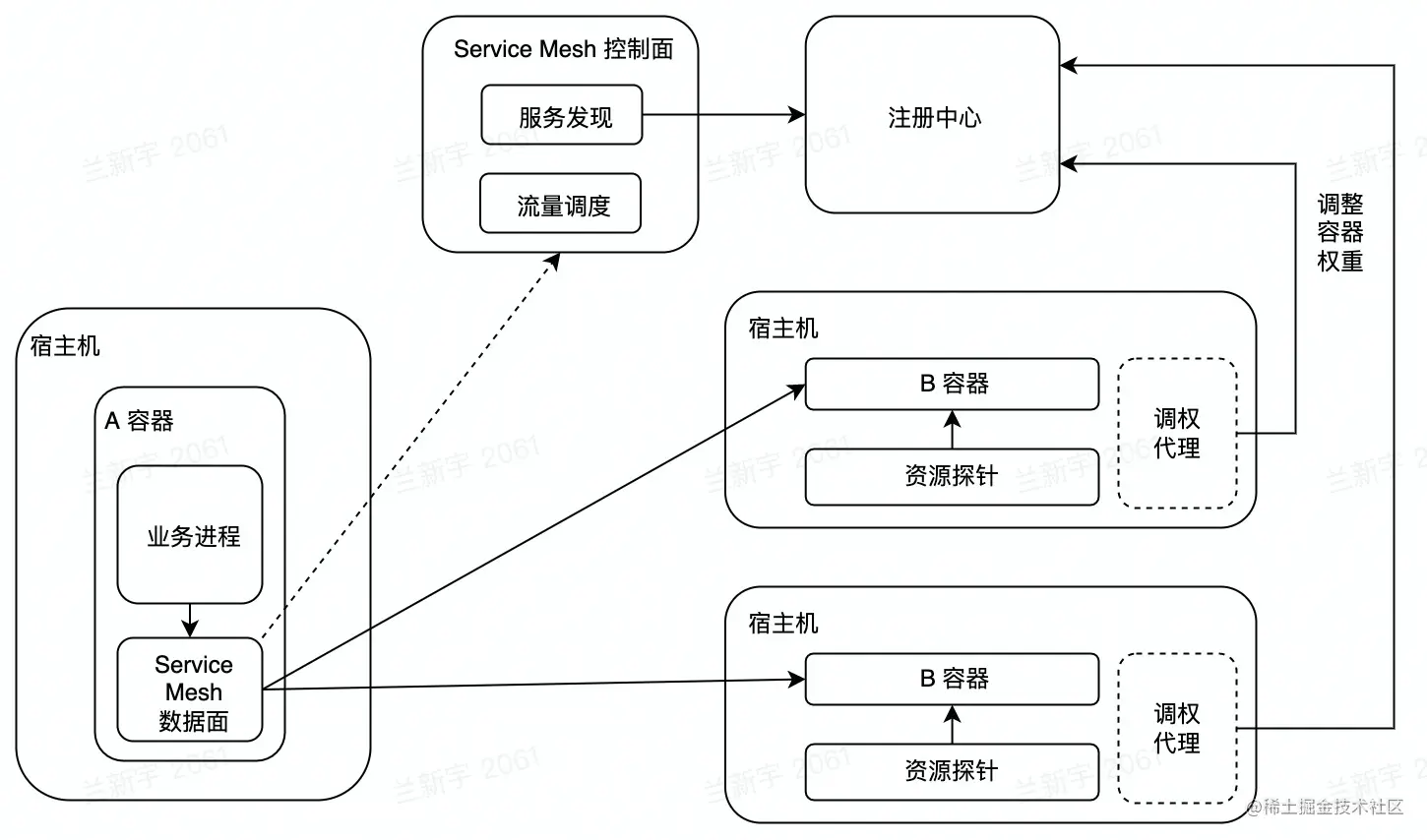

自适应静态权重

  • 方案：
    • 采集宿主机物理资源信息
    • 调整容器注册的权重
  • 优势:
    • 复杂度低
    • 完全分布式，可用性高
    • 微服务中间件无适配成本
  • 缺点:
    • 无紧急回滚能力
    • 缺乏运行时自适应能力

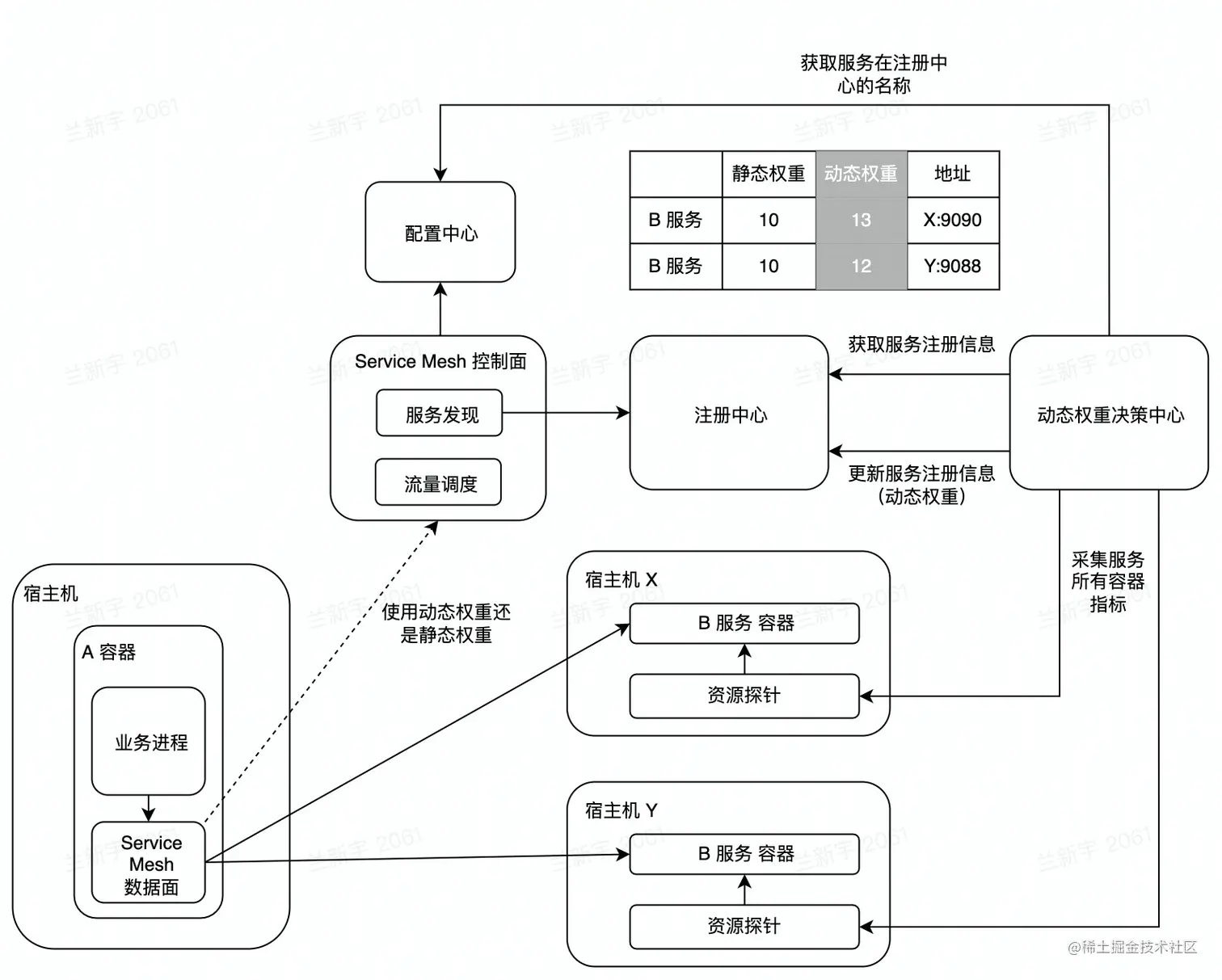

自适应动态权重 Alpha

  • 方案：
    • 容器动态权重的自适应调整
    • 服务网格的服务发现 & 流量调度能力
  • 演进方向:
    • 解决无法紧急回滚的问题
    • 运行时权重自适应
  • 缺点:
    • 过度流量倾斜可能会有异常情况


自适应动态权重 Beta

  • 方案：
    • 服务网格上报 RPC 指标
  • 演进方向:
    • 极端场景的处理成为可能
  • 缺点:
    • 时序数据库压力较大
    • 动态权重决策中心职责越来越多，迭代 -> 变更 -> 风险

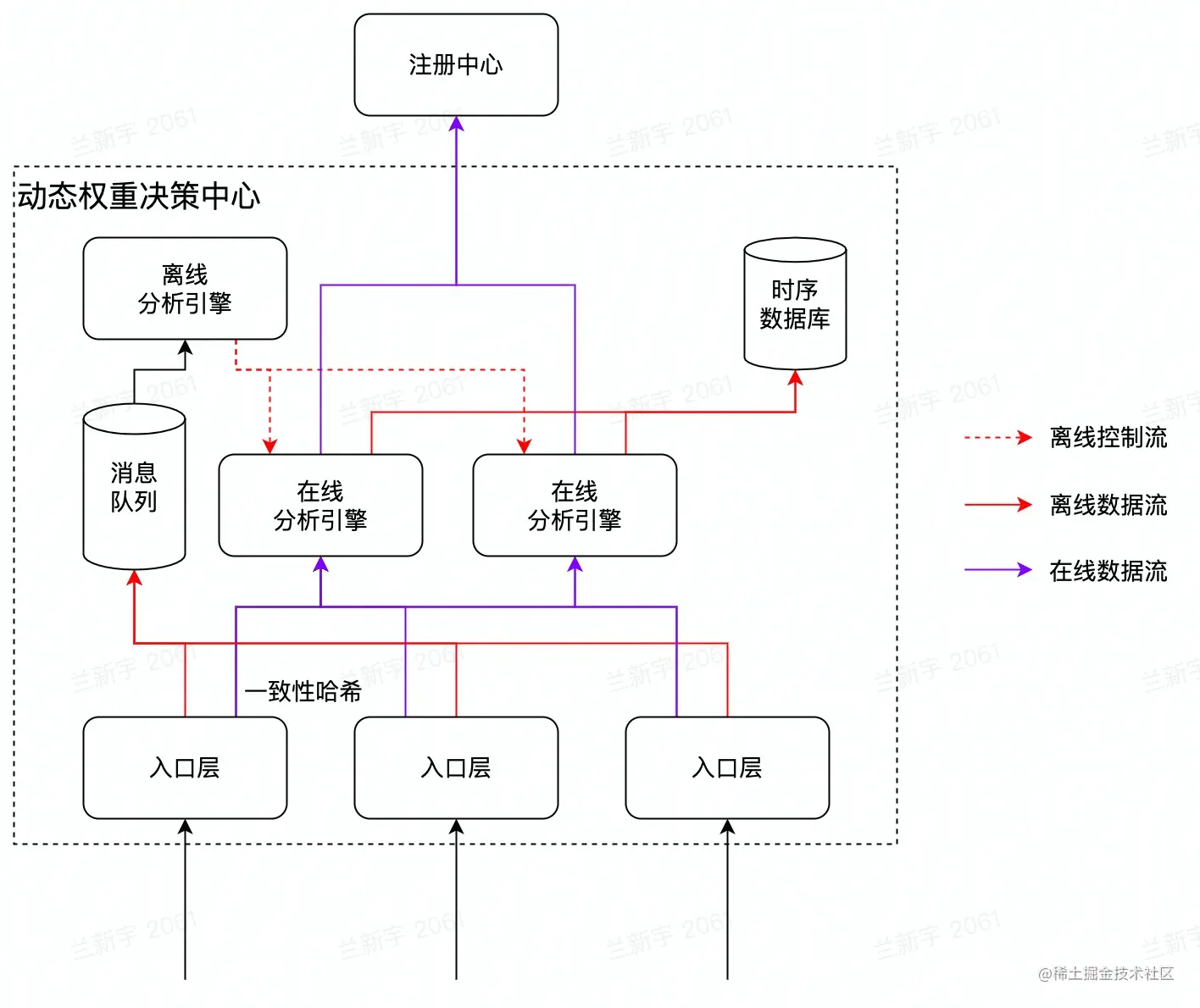

自适应动态权重 Release

  • 演进方向:
    • 微服务化
    • 引入消息队列削峰、解耦
    • 离在线链路切分
    • 梳理强弱依赖


五、总结

  1. 没有最好的架构，只有最合适的架构
  2. 如何做架构设计
  • 需求先行。弄清楚要解决什么问题
  • 业界调研。业界都有哪些解决方案可供参考
  • 技术选型。内部/社区都有哪些基础组件
  • 异常情况。考虑清楚 xxx 不行了怎么办
  1. 架构与工程师成长
  • 技术经理
  • 架构师
