看累了基于Anchor的网络结构了，今天想来点不一样的~

前言

基于Anchor的目标检测网络有Faster RCNN、SSD、YOLOv2-v5。先是按照一定的尺寸在原图上生成密密麻麻的Anchor，然后基于这些Anchor去预测他们的类别、置信度以及位置参数，最终分类回归及NMS得到最终预测目标。

基于Anchor的算法通常有如下缺点：

• 超参数：检测器的性能与Anchor的面积及比例的设定有关，这会使Anchor的设定参数像超参数一样需要人工的选择和调试。
• 灵活性差：Anchor的面积和比例是固定的，所以很难处理形状特殊的目标。
• 计算成本高：Anchor数量巨大，IOU计算昂贵。
• 正负样本不均衡：为了高查全率，正负样本不均衡，负样本数量巨多。

回忆到我们的YOLO v1也是Anchor-free，YOLO v1是生成7×7的feature map，相当于原图上划分7×7个格子，每个格子生成2个bounding box，尺寸和位置按训练随意调整。

Anchor-free和Anchor-based之间的区别，我们可以想一下：Anchor-free是从feature map像素点找到感受野上的中心点，是基于点生成预测框，而且不限定预测框长宽和比例。Anchor-based则是修正偏移量$d_x,d_y$，限定预测框长宽和比例。

FCOS以逐像素预测的方法解决目标检测的问题，类似于语义分割。FCOS的思想是，feature map上的点映射到图像上的感受野区域，感受野中心坐标作为$(x,y)$可以通过一个公式计算出来，然后由中心坐标可以得到感受野的上下左右$(t,b,l,r)$。 不断训练，类别可以接近目标类别，位置参数$(t,b,l,r)$以及centerness可以接近GT box。

1. FCOS网络结构

FCOS的网络结构包括：

backbone：RetinaNet50的部分+

FPN：将P3-P7的输出作为最终的预测+

Classification&Centerness&Regression：分类预测，中心点预测，位置参数预测。

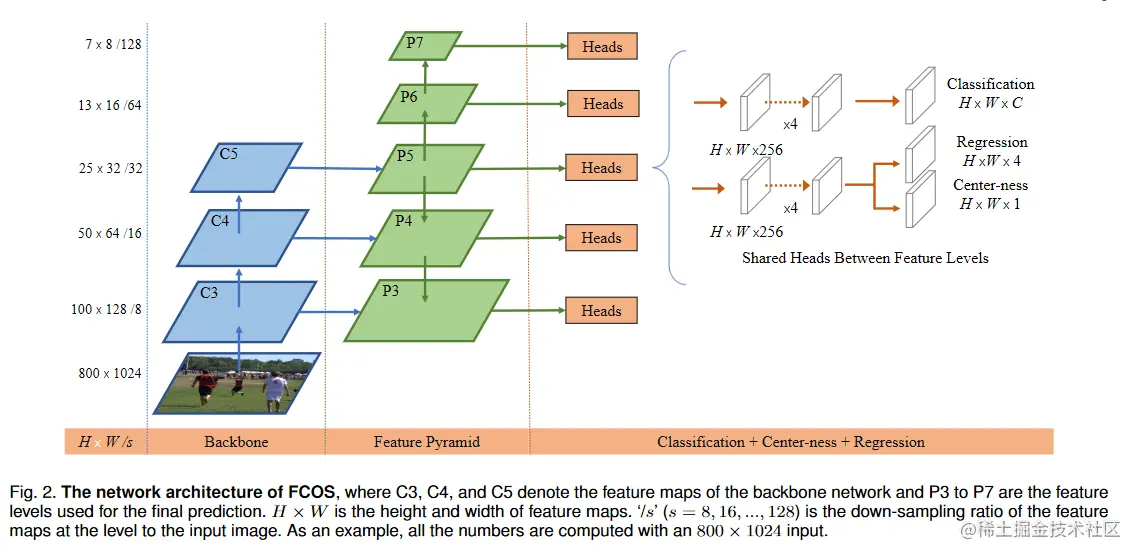

图1-1 FCOS的网络结构

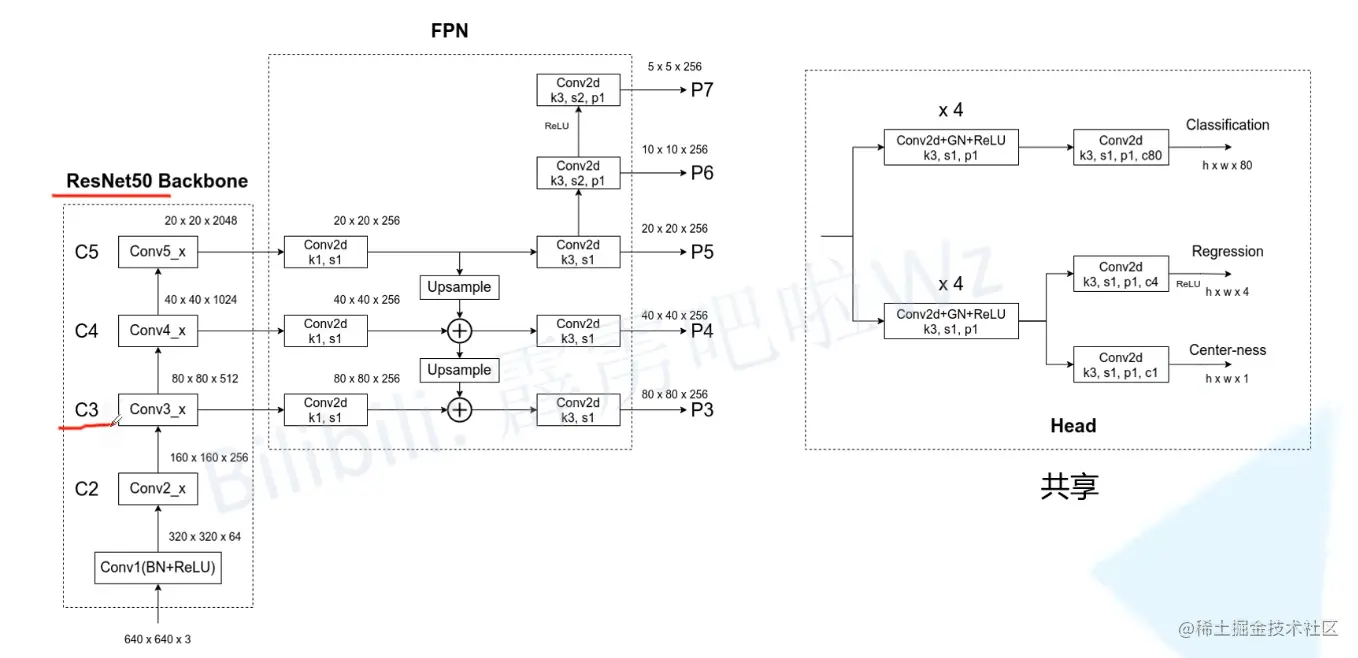

下图1-2为FCOS网络结构的精细版。

• backbone中，输入是640×640×3大小的图片，经过Conv1(BN+ReLU)卷积池化，输出是320×320×64大小的feature map。
• k3,s1,p1表示：卷积核大小为3×3，步距为1，padding为1的卷积操作。
• Conv2d+GN+ReLU中GN算法将一个样本的通道划分为多个group，然后再对每一个group进行标准化.

图1-2 FCOS的网络结构精细版

1.1 Classification

输出为分类参数(h,w,80) ，在预测特征图上的每个点都会预测80个概率（MS COCO有80个类）。

1.2 Regression

输出为位置参数(h,w,4)，这里的位置参数即中心点到左右上下的距离$(l,r,t,b)$。如图1-3。

图1-3 位置参数(l,r,t,b)

在预测特征图上某个点$(x,y)$映射到原图上是一片感受野的区域，通过公式： $(floor(\frac{s}{2}+x×s),floor(\frac{s}{2}+x×s))$可以对应到原图上那片感受野的中心坐标。

继而通过原图的中心坐标$(x,y)$及感受野的左上$(x^{(i)}_0,y^{(i)}_0)$右下角$(x^{(i)}_1,y^{(i)}_1)$坐标我们可以计算出中心点的（左left，右right，上top，下bottom）:

$l=x-x^{(i)}_0,t=y-y^{(i)}_0$

$r=x^{(i)}_1-x,b=y^{(i)}_1-y$

1.3 Centerness

输出为中心位置参数(h,w,1)，上面参数$(l,r,t,b)$只能控制检测框的尺寸，但是并不能控制检测框的位置，那么就会使最终的检测框与GT有所出入，因此引入center-ness来控制检测框的偏移。

$centerness=\sqrt{\frac{min(l,r)}{max(l,r)}×\frac{min(t,b)}{max(t,b)}}$

• 这个参数的妙处在于，不设置中心点(x,y)，利用了$(l,r,t,b)$，并没有引入超参数。
• 范围是[0,1],即中心点恰好在检测框中间位置时，这个值就是1。
• Centerness还有过滤作用：对每个边框进行打分，用centerness×classification_score将低分的边框过滤。

2. 正负样本不均衡问题

Anchor-based：一般会通过计算每个Anchor Box与每个GT的IoU配合事先设定的IoU阈值去匹配。比如某个Anchor Box与某个GT的IoU大于0.7，那么我们就将该Anchor Box设置为正样本。

Anchor-free：在FCOS中，对于预测特征图上的某一点$(x,y)$落入GT box中心区域（2019年），并且在在$(c_x−rs,c_y−rs,c_x+rs,c_y+rs)$这个sub-box范围内（2020年），那么该点所映射到原图的那个目标被视为正样本。

其中，$(c_x,c_y)$是GT的中心点，$s$是特征图相对原图的步距，$r$是一个超参数控制距离GT中心的远近。

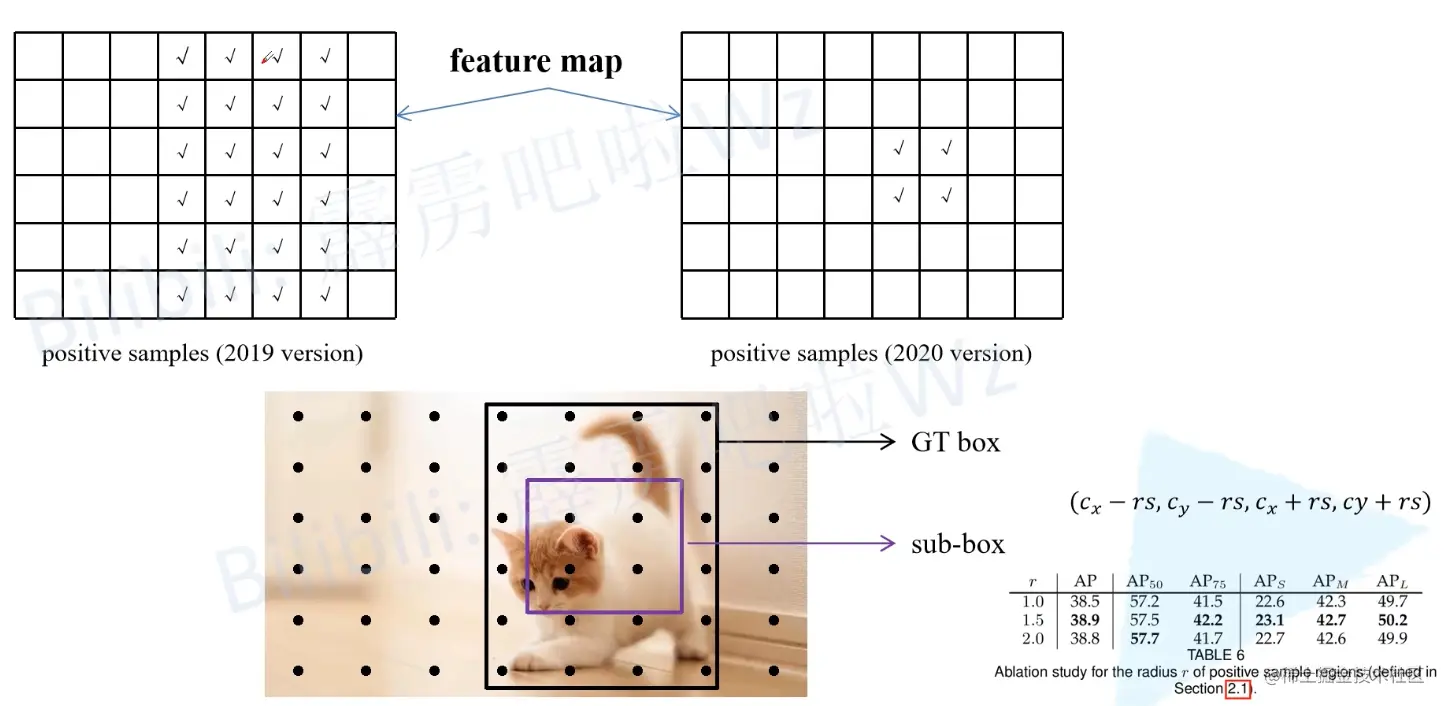

图2-1 2020对于预测特征图(x,y)落入GT box中心区域要求更严格

3. Ambiguity问题

如果预测feature map上的某个点同时落入两个GT Box内，那么该点应该分配给哪个GT Box呢？

法一：默认将该点分配给给面积小的GT box。

法二：使用FPN结构，将不同尺寸目标分配给不同的特征层，根据公式将不同尺寸的目标给不同尺寸的feature map分配： $m_{i-1}<max(l,t,r,b)<m_i$。 其中，m1~m7=0,64,128,256,512。计算出该目标$max(l,t,r,b)$在哪个范围之内,根据i的坐标即得到$P_i$层。

这与FPN的分配公式有所不同：$k=k_0+log2(\sqrt{wh}/224)$

第2节中sub-box范围对于Ambiguity问题也起到了一定的避免。

4. 损失函数

依次为Classification、Regression、Centerness的损失函数：
