一、什么是State状态
当前流计算任务执行过程中需要用到之前的数据，那么之前的数据就可以称之为状态。流计算任务中的状态其实可以理解为历史流数据。状态在代码层面体现，其实就是一种存储数据的数据结构，类似Java中的List、Map之类的数据结构。状态的出现主要为了解决流计算中的两个问题：
-
解决流计算中需要使用历史流数据的问题
比如一些流计算的去重场景，在流计算中实现去重操作也可以借助于外部存储系统来实现去重，但是状态的引入可以不依赖于外部存储系统来存储中间数据，最终实现去重操作
-
解决流计算中数据一致性的问题（需要结合CheckPoint机制）

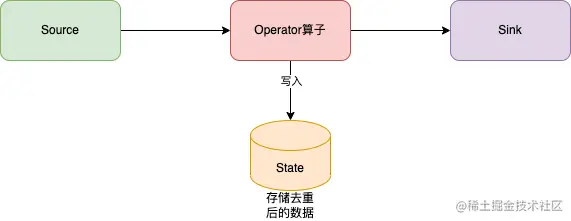

上图为Flink实现流计算去重的业务流程，这里的Source组件，它会接入实时数据流，中间的具体的算子中对应实时数据进行去重，在里面去重的时候，它会借助State实现去重。也就是将Source传输过来的数据通过算子存储到State中。在State中只保留不重复的数据，最后通过Sink组件将需要的结果数据写出去。当然这里也可以使用外部存储系统来实现去重。比如吧这里的State替换为Redis，实现数据去重的效果，但是引入外部系统会增加Flink任务的复杂度，所以使用State这种轻量级解决方案
针对上面实现的去重，我们可以在Flink中直接new一个基于内存的Set集合，来存储历史接收到的数据，这样也可以实现数据去重的效果，但是如果任务发生异常，它重启之后基于内存的Set集合中的数据就没了。就会导致任务重启后数据无法恢复到之前的样子，State存储的数据默认也是在内存中，不过State会借助CheckPoint机制，可以把内存中的数据持久化到HDFS中，这样就可以实现任务重启后State数据的恢复。
1.1、离线计算是否需要State状态
- 状态主要是为了保存历史数据，并且保证结果数据的一致性
- 离线计算任务失败之后重新计算一遍即可，几乎没有影响
- 实时（流）计算任务失败之后可能会导致数据源、中间结果数据丢失
1.2、State相关概念
- source从kafka读取数据，为了保证数据的准确性，source组件会把消费的offset数据保存到state中
- map算子也会把计算的中间结果数据保存到state中
- sink也会把数据保存到state中，这样便于后期数据恢复
- source、map、sink写入到state中的数据会存储在TaskManager节点的JVM堆内存，也可以存储到RocksDB这个内嵌数据库中。RocksDB的数据会存储在对应节点的本地磁盘文件中。它是一个内嵌的本地数据库，当满足一定条件，Flink任务会触发CheckPoint操作，当触发checkpoint操作，它会默认存储在TaskManager的JVM堆内存的数据保存到另一个地方，也就是JobManager的JVM堆内存也可以分布式文件系统
1.3、State的类型
- 原生状态 Raw State
- 托管状态 Managed State
| Raw State | Managed State | |
|---|---|---|
| 管理方式 | 开发者自己管理，需要自己进行序列化 | Flink Runtime托管，自动存储、自动恢复 |
| 数据结构 | 只支持字节数组：byte[] | 支持多种数据结构：MapState、ListState、ValueState等 |
| 使用场景 | 在自定义Operator时 | 所有数据流场景中 |
1.4、托管状态的类型
从作用域层面划分，托管状态可以再细分为两种类型
-
keyed State
- ValueState
- ListState
- ReducingState
- AggregatingState
- MapState
-
Operator State
- ListState
- UnionListState
- BroadcastState
| keyed state | operator state | |
|---|---|---|
| 使用场景 | 基于keyedStream数据流 | 基于任何数据流 |
| 分配方式 | 每个相同的key共享一个state | 算子的同一个子任务共享一个state |
| 创建方式 | getRuntimeContext | context |
| 扩缩容模式 | 以keygroup为单位重分配 | 均匀分配或者广播分配 |
二、keyed State
- stream.keyBy(...)：基于KeyedStream上的状态。在普通数据流后面调用keyBy之后，可以获取一个keyStream数据流，此时状态是和特定的key绑定的
- 针对keyedStream上的每个key，Flink都会维护一个状态实例

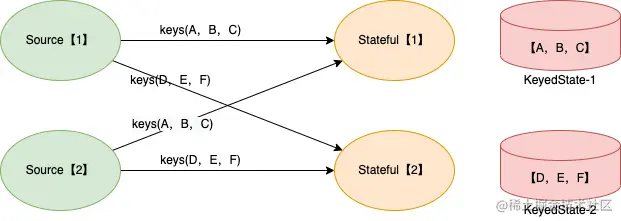

上图：左边source为数据源，并行度为2。所以，source产生了2个task，右边的stateful表示有状态的算子，这个并行度也为2，所以产生了2个task，假如这个数据源它按照id作为key，进行keyBy分组，这个就形成了keyedStream数据流。其中Id的值就是A\B\C类似的英文字母。此时每个数据流中所有Id为A的Key，它会共享1个状态，可以访问和更新这个状态。依次类推
2.1、Keyed State中支持的数据结构
| 数据结构 | 解释 |
|---|---|
| ValueState | 存储类型为T的单个值，T为泛型 |
| ListState | 列表，存储类型为T的多个元素 |
| ReducingState | 存储聚合后类型为T的单个值 |
| AggregatingState<IN,OUT> | 存储聚合后类型为OUT的单个值 |
| MapState<K,V> | 存储K-V类型的多个元素 |
上面的state对象只是用于和状态进行交互的，例如：更新、删除、清空、查询等操作，真正的状态值，有可能是存储在内存中，也有可能是存储在RocksDB对应的本地磁盘中。相当于我们只是持有了状态的一个句柄。类似Java中我们new了一个对象a，这个a只是一个引用，真正的对象是存储在JVM堆内存中的。a只是持有了对象在堆内存中的内存地址值，在实际工作中常用的State就是keyed State，其中的ValueState、ListState
2.2、温度报警案例
package com.strivelearn.flink.keyedstate;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.common.functions.RichFlatMapFunction;
import org.apache.flink.api.common.state.ValueState;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;
/**
* 案例场景：温度警报系统
* 某机房内的多个设备，会实时上报温度信息，在Flink任务内部对设备最近两次的温度进行对比，
* 如果温差超过了20度，就发送告警信息，说明设备出现了问题
* <p>
* 设计：把设备的唯一标识id，作为keyBy分组的key，这样Flink内部就只需要维护设备的温度即可。
* 温度是一个数字，数字属于普通的单值，可以考虑使用ValueState
*
* @author strivelearn
* @version KeyedStateOp.java, 2023年01月31日
*/
public class KeyedStateOp {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment executionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment();
executionEnvironment.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

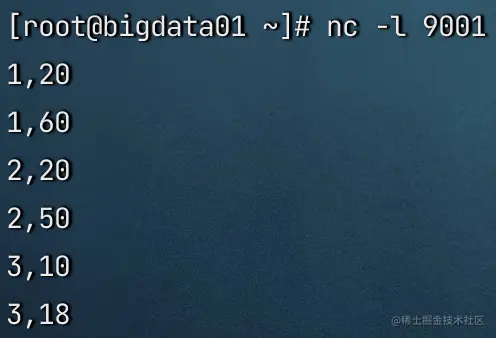

// 数据格式：设备Id,温度
DataStreamSource<String> stringDataStreamSource = executionEnvironment.socketTextStream("192.168.234.100", 9001);
stringDataStreamSource.map(new MapFunction<String, Tuple2<String, Integer>>() {
@Override
public Tuple2<String, Integer> map(String value) throws Exception {
String[] split = value.split(",");
return new Tuple2<>(split[0], Integer.valueOf(split[1]));
}
})
.keyBy(u -> u.f0)
.flatMap(new RichFlatMapFunction<Tuple2<String, Integer>, String>() {
// 声明一个ValueState类型的状态变量，存储设备上一次收到的温度数据
private ValueState<Integer> lastDataValue;
// 任务初始化的时候这个方法会执行一次
@Override
public void open(Configuration parameters) throws Exception {
// 注册状态
ValueStateDescriptor<Integer> valueStateDescriptor = new ValueStateDescriptor<>("lastDataValue", Integer.class);
lastDataValue = getRuntimeContext().getState(valueStateDescriptor);
}
@Override
public void flatMap(Tuple2<String, Integer> value, Collector<String> out) throws Exception {
// 获取上次温度
Integer tmpLastStateValue = lastDataValue.value();
if (tmpLastStateValue == null) {
lastDataValue.update(value.f1);
tmpLastStateValue = lastDataValue.value();
}
// 如果某个设备的最近两次温差超过20度则进行报警
if (Math.abs(value.f1 - tmpLastStateValue) >= 20) {

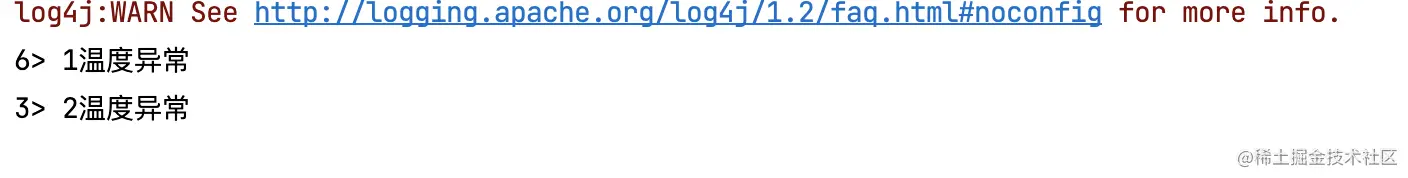

out.collect(value.f0 + "温度异常");
}
// 更新状态
lastDataValue.update(value.f1);
}
})
.print();
executionEnvironment.execute("KeyedStateOp");
}
}
三、Operator State
3.1、Operator State相关概念
-
和算子绑定的状态，与Key无关，可以应用在任何类型的数据流上
-
算子的同一个子任务共享一个状态实例
-
Operator State的实际场景不如keyed State多，它经常被用在Source或者Sink中，用来保存流入数据的偏移量或者对输出数据做缓存，以保证Flink应用的Exactly-Once语义。
-
典型应用：FlinkKafkaConsumerBase
org.apache.flink.streaming.connectors.kafka.FlinkKafkaConsumerBase
private transient ListState<Tuple2<KafkaTopicPartition, Long>> unionOffsetStates;FlinkKafkaConsumerBase这个接口，针对Kafka的DateSource，它可以提供仅一次语义，想要提供仅一次语义。那么这个DataSource中就需要维护状态了，它通过状态来维护消费偏移量信息。这个FlinkKafkaConsumerBase中实际会维护消费者的topic名称、分区编号、offset偏移量这些信息，这些数据会使用Operator State类型的状态进行存储。所以会用到Operator State中的UnionListState这种状态。其实就是一个基于List列表的状态。

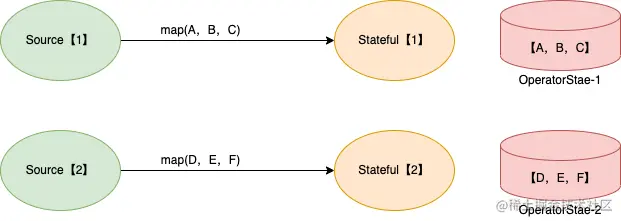

上图中，左边的source是数据源，这个组件的并行度为2会产生2个task，右边的Stateful表示有状态的算子，它的并行度也是2，对应也会产生2个task，此时source-1这个子任务的数据都会进入到stateful1这个子任务中，stateful-1会维护一个状态实例。它接收到的A，B，C这个几个数据会存储到同一个状态实例中，所有A，B，C这些数据会共享同一个状态实例。同理，D,E,F也会同享一个状态实例
3.2、Operator State中支持的数据结构
| 数据结构 | 解释 |
|---|---|
| ListState | 列表，存储类型为T的多个元素 |
| UnionListState | 属于ListState，区别在于任务故障恢复时State数据的传输方式 |
| BroadCastState<K,V> | 存储k-v类型的多个元素 |
package com.strivelearn.flink.operatorstate;
import org.apache.flink.api.common.state.ListState;
import org.apache.flink.api.common.state.ListStateDescriptor;
import org.apache.flink.api.common.typeinfo.TypeHint;
import org.apache.flink.api.common.typeinfo.TypeInformation;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.runtime.state.FunctionInitializationContext;
import org.apache.flink.runtime.state.FunctionSnapshotContext;
import org.apache.flink.streaming.api.checkpoint.CheckpointedFunction;
import org.apache.flink.streaming.api.functions.sink.SinkFunction;
import java.util.ArrayList;
import java.util.List;
/**
* The type My buff sink.
*
* @author strivelearn
* @version MyBuffSink.java, 2023年01月31日
*/
public class MyBuffSink implements SinkFunction<Tuple2<String, Integer>>, CheckpointedFunction {
// 声明一个ListState类型的状态变量
private ListState<Tuple2<String, Integer>> checkpointState;
// 定义一个本地缓存
private List<Tuple2<String, Integer>> bufferElements = new ArrayList<>();
/**
* sink 的核心处理逻辑，将接收到的数据输出到外部系统
* 接收到一条数据，这个方法就会执行一次
*
* @param value The input record.
* @param context Additional context about the input record.
* @throws Exception
*/
@Override
public void invoke(Tuple2<String, Integer> value, Context context) throws Exception {
bufferElements.add(value);
// 当本地缓存大小达到一定阀值，将本地缓存中的数据一次性输出到外部系统
if (bufferElements.size() == 2) {

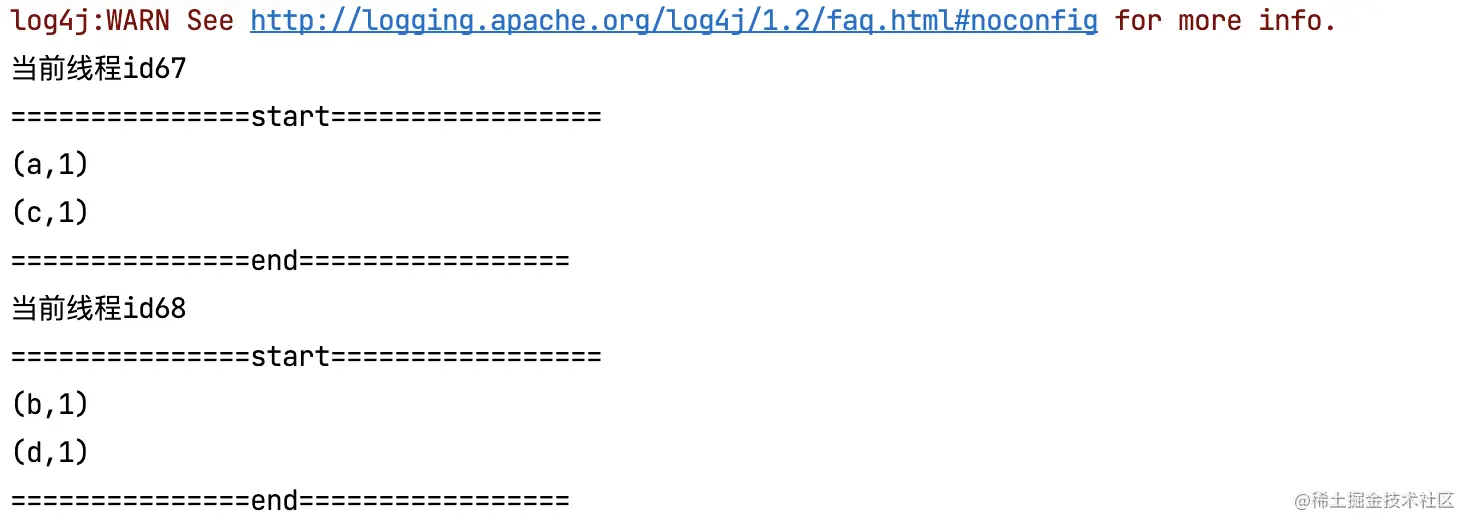

System.out.println("当前线程id" + Thread.currentThread().getId());
System.out.println("===============start=================");
for (Tuple2<String, Integer> bufferElement : bufferElements) {
System.out.println(bufferElement);
}
bufferElements.clear();
System.out.println("===============end=================");
}
}
/**
* 将本地缓存中的数据保存到状态中，在支持checkpoint时，会将状态中的数据持久化到外部存储中
*
* @param context the context for drawing a snapshot of the operator
* @throws Exception
*/
@Override
public void snapshotState(FunctionSnapshotContext context) throws Exception {
// 将上次写入的状态中的数据清空
checkpointState.clear();
// 将最新的本地缓存中的数据写入到缓存中
for (Tuple2<String, Integer> bufferElement : bufferElements) {
checkpointState.add(bufferElement);
}
}
/**
* 初始化或者恢复状态
*
* @param context the context for initializing the operator
* @throws Exception
*/
@Override
public void initializeState(FunctionInitializationContext context) throws Exception {
ListStateDescriptor<Tuple2<String, Integer>> tuple2ListStateDescriptor = new ListStateDescriptor<>("buffered-elements", TypeInformation.of(new TypeHint<Tuple2<String, Integer>>() {
}));
// 此时借助context获取OperatorState，进而获取ListState
checkpointState = context.getOperatorStateStore().getListState(tuple2ListStateDescriptor);
// 如果是重启任务，需要从外部存储中读取状态数据并写入到本地缓存中
if (context.isRestored()) {
checkpointState.get().forEach(e -> bufferElements.add(e));
}
}
}
package com.strivelearn.flink.operatorstate;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.common.functions.RichFlatMapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;
/**
* @author strivelearn
* @version MyBufferSinkTest.java, 2023年01月31日
*/
public class MyBufferSinkTest {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment executionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment();
executionEnvironment.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);
// 设置并行度为2
executionEnvironment.setParallelism(2);

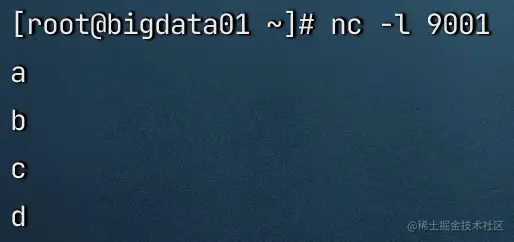

DataStreamSource<String> stringDataStreamSource = executionEnvironment.socketTextStream("192.168.234.100", 9001);
stringDataStreamSource.flatMap(new RichFlatMapFunction<String, Tuple2<String, Integer>>() {
@Override
public void flatMap(String value, Collector<Tuple2<String, Integer>> out) throws Exception {
String[] s = value.split(" ");
for (String s1 : s) {
out.collect(new Tuple2<>(s1, 1));
}
}
}).addSink(new MyBuffSink());
executionEnvironment.execute("MyBufferSinkTest");
}
}
