5G网络架构与组网部署

1,419 阅读7分钟

1. 5G网络架构的演进趋势

1.1 概述

5G移动通信系统包括5GC(5G Core NetWork,5G核心网)和 NG-RAN(Next Generation Radio Access Network,5G 无线接入网)。

  • 5G核心网与5G接入网通过NG接口连接,实现控制面和用户面功能;
  • 5G无线接入网之间通过Xn接口连接,实现控制面和用户面功能。


5G移动通信系统框架整体架构

4G移动通信系统包括EPC(演进分组核心网)和E-UTRAN(演进通用陆地无线接入网络)。


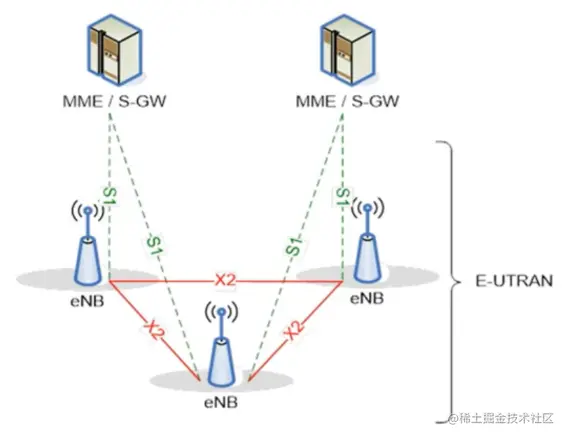

4G移动通信系统框架整体架构

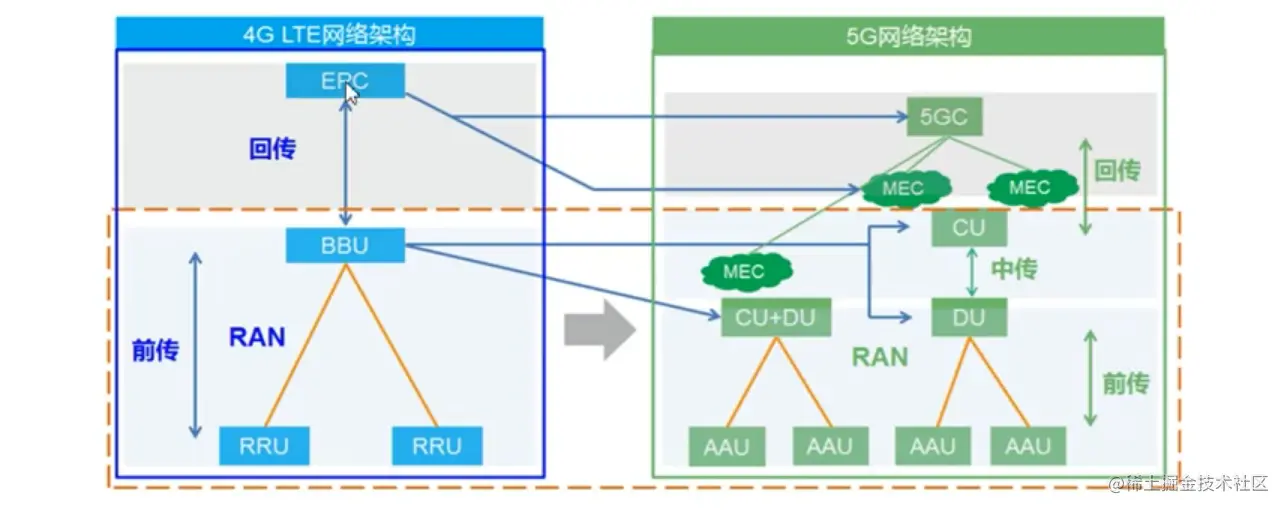

4G和5G的架构对比:

RAN网络引入CU、DU,组网更灵活,利于多小区的集中控制,利于多功能的实现。MEC(Multi-access Edge Connection, 多接入边缘计算)是支撑5G系统运行的关键技术。


1.1.1 核心网架构演进

不同阶段核心网技术特征与代表技术:


  • 核心网的本质:路由交换
  • 核心网从3G到4G的演进特点是取消了CS域(Circuit Switch,电路交换域)只保留PS域(Packet Switch,分组交换域)。4G移动通信系统实现了控制和承载相分离。

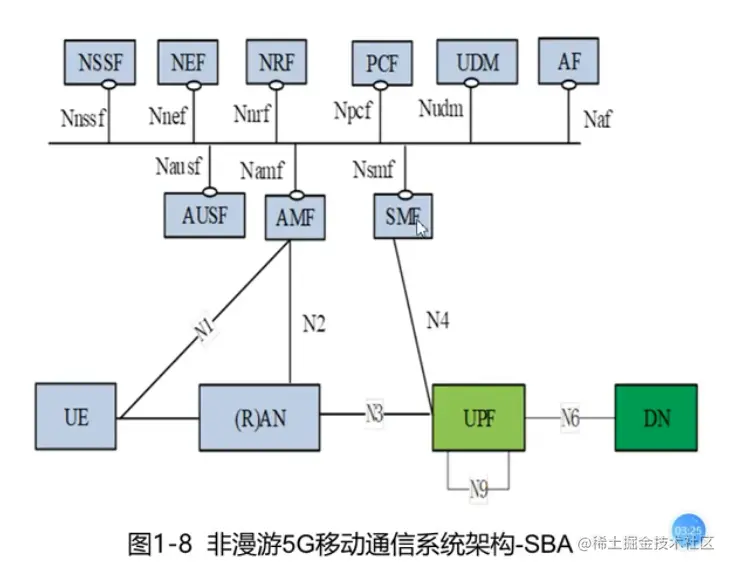

  • 5G核心网基于SBA实现(Service Based Architecture,基于服务架构),使用NFV技术灵活重构网络功能,使用SDN技术灵活构建数据转发通道,使用切片技术实现业务保障与资源利用率最大化,完全实现CUPS (Control and User Plane Separation,控制与用户面分离),结合云技术全面支撑5G应用场景需求。为了应对5G网络的发展要求。5G真正实现了控制和用户面分离。

1.1.2 无线接入网演进

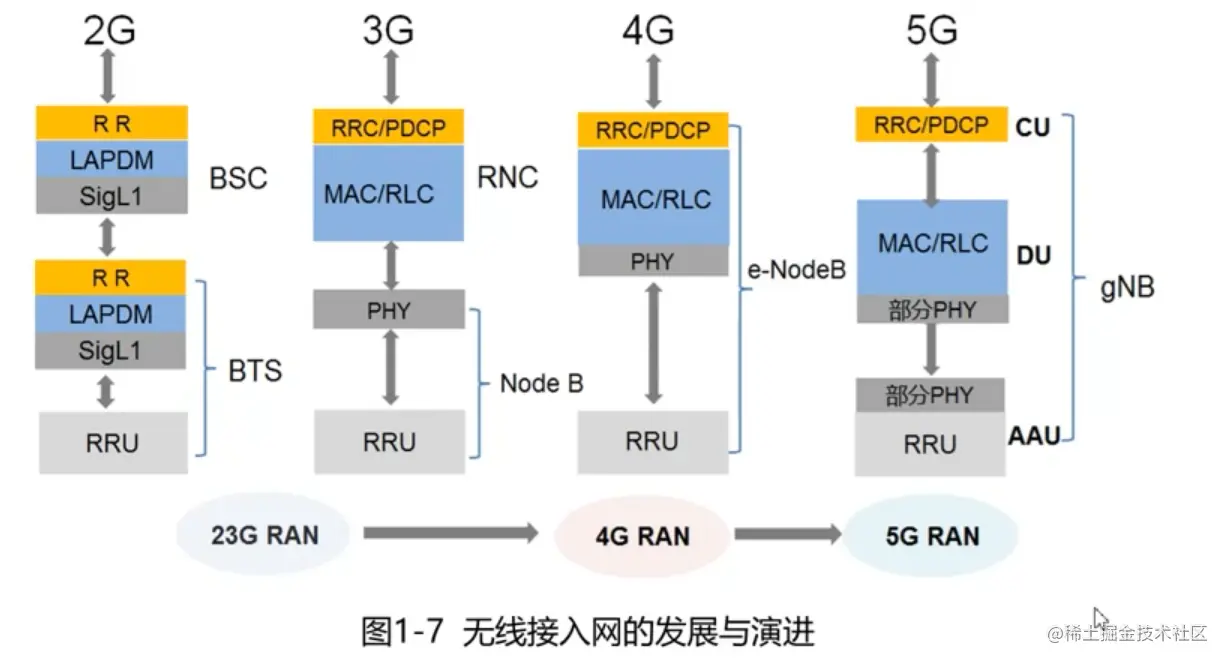

无线接入网的实现方式呈现“分合分”的表象。 image.png

2. 5G网元功能与接口

2.1 5G移动通信整体网络架构

  1. 5G网络功能之间的信息交互基于两种方式:
  • 基于服务表示;

需要注册和发现的一个过程,拓展化好

  • 基于点对点表示

提前约定好

实际部署时,可以两种结合。

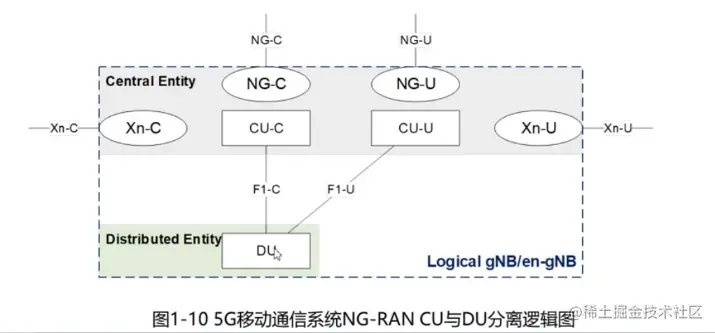

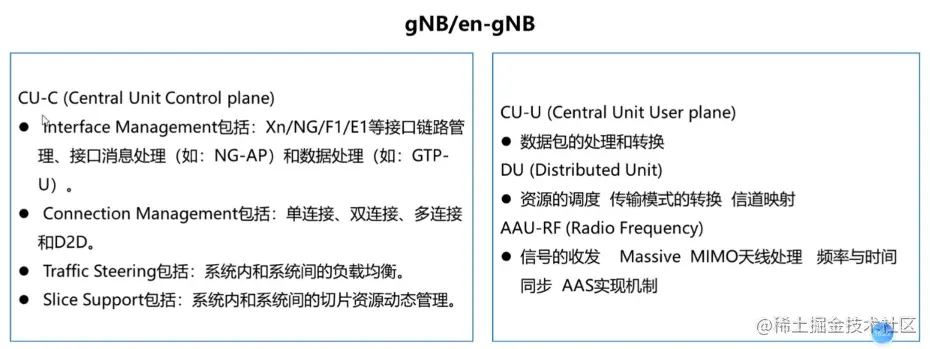

  1. 5G无线接入网的基站网元功能拆分为CU(集中单元)和DU(分布单元)

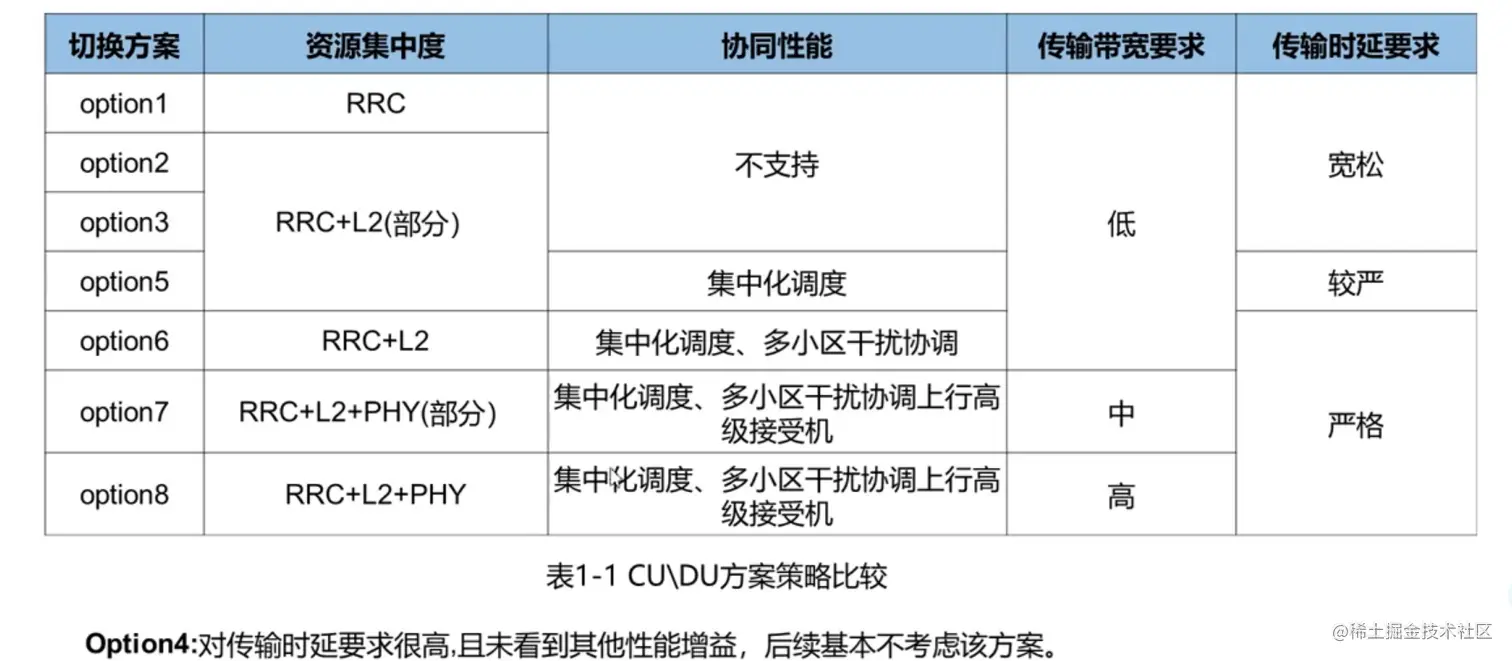

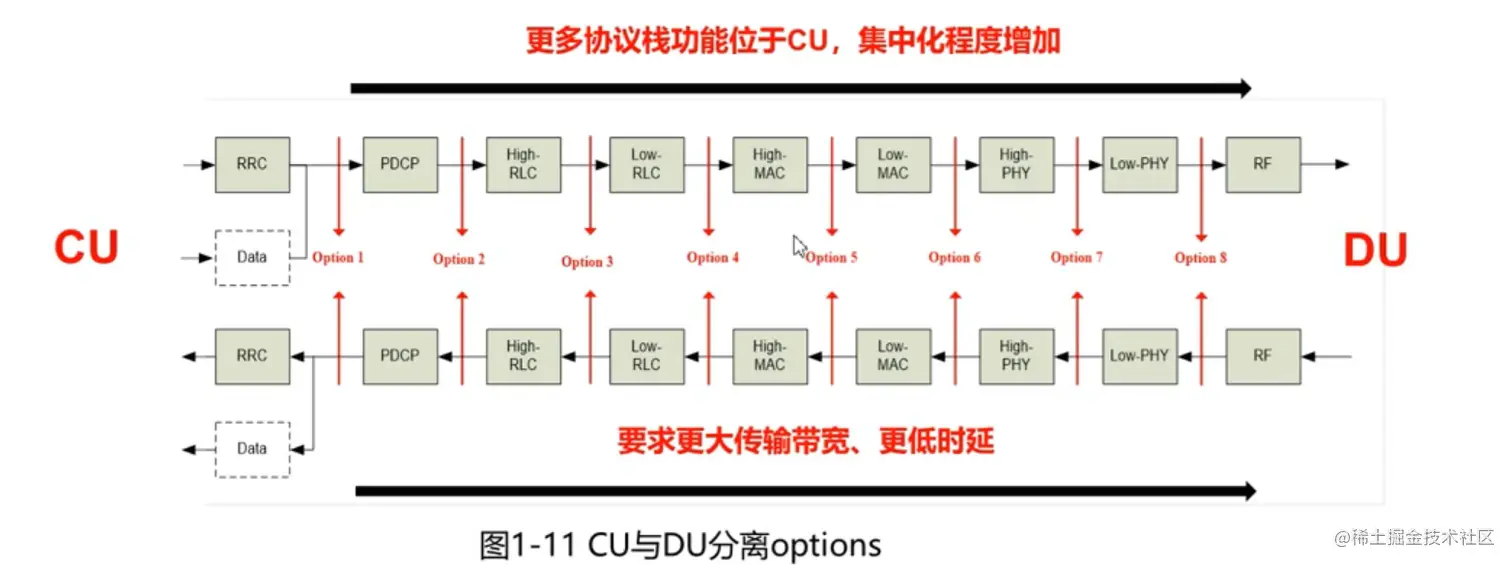

在5G中CU和DU的划分方案(8种):


  • 底层功能划分方案: 便于控制面集中,利于无线资源干扰协调;可以采用虚拟化平台

  • 高层功能划分方案: 目前标准确定了option2:

    PDCP上移便于形成数据锚点,便于支持用户面的双连接/多连接

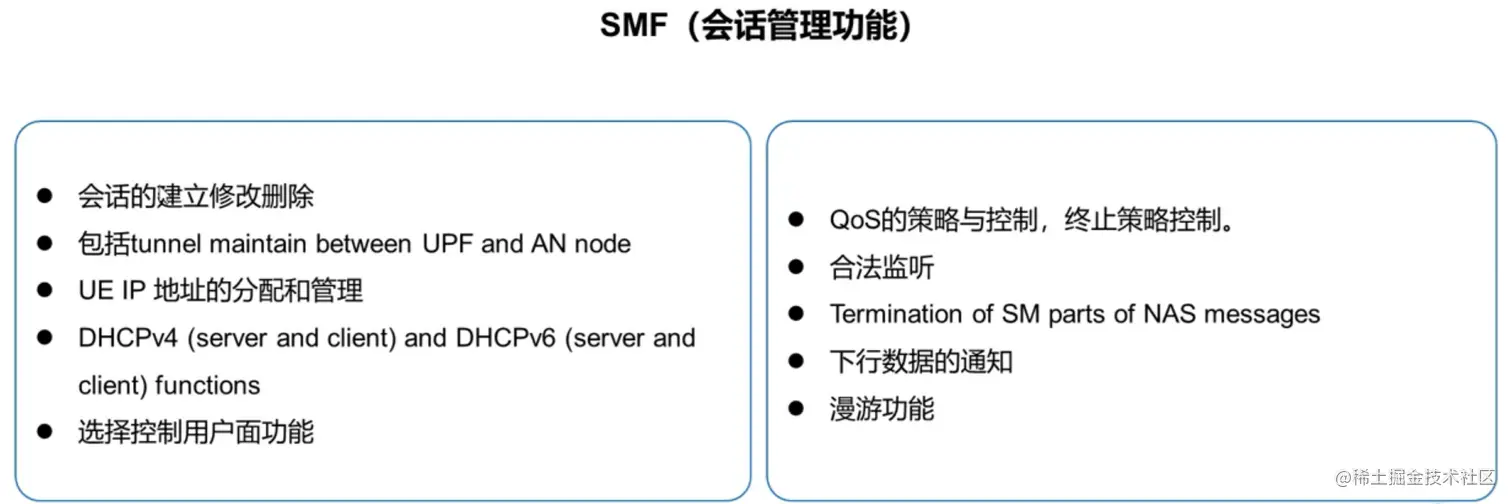

2.2 5G主要网元功能

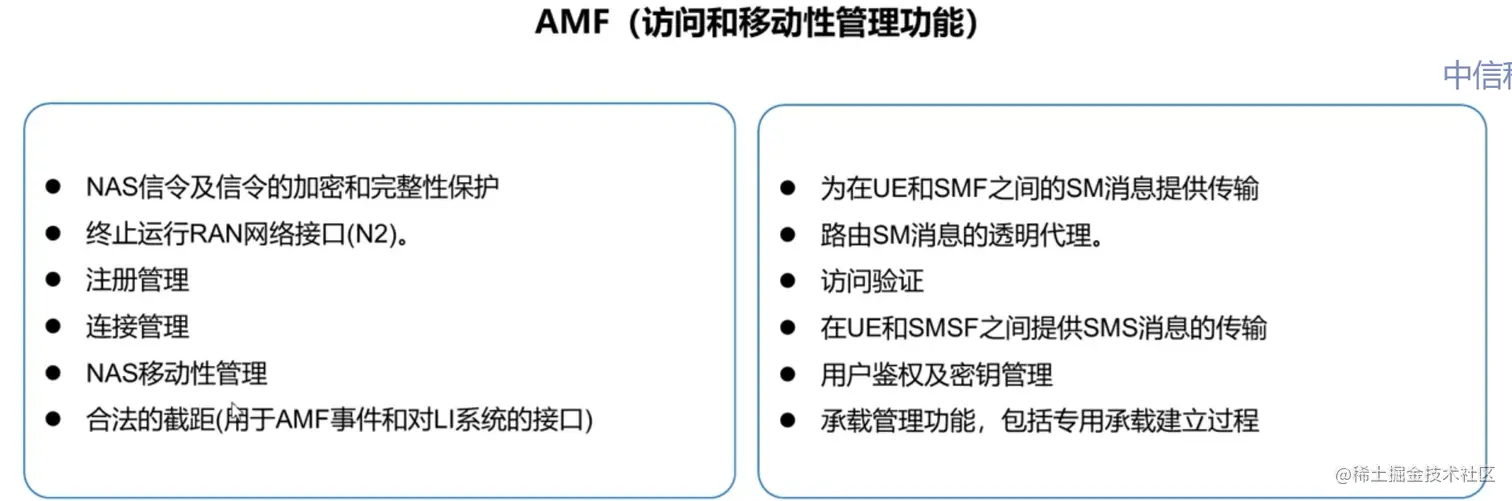

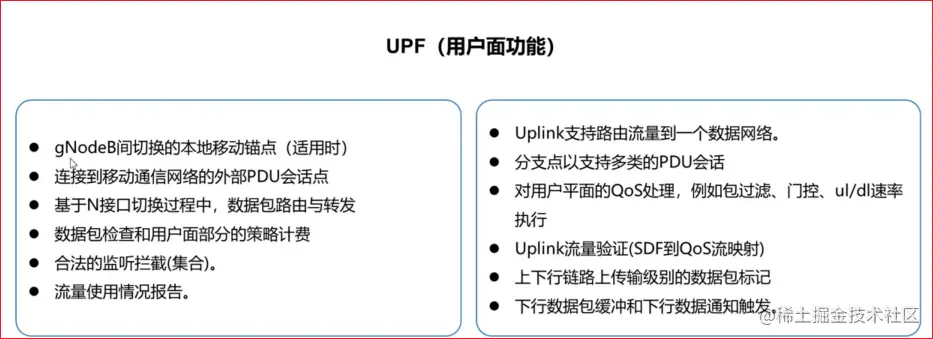

5G系统由接入网(AN)和核心网(5GC)组成。






2.3 5G系统接口功能与协议

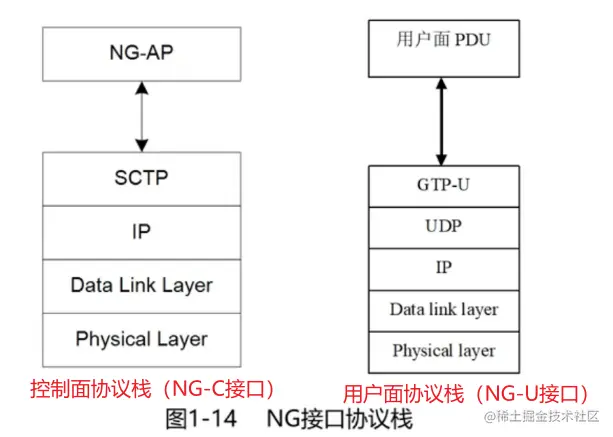

NG接口

NG接口是NG-RAN和5G核心网之间的接口,支持控制面和用户面分离,支持模式化设计。


NG-U接口主要功能:

  • NG-U接口在NG-RAN节点和UPF之间提供非保证的用户平面PDU传送;
  • 协议栈传输网络层建立在IP传输上;
  • GTP-U在UDP/IP之上用于承载NG-RAN节点和UPF之间的用户面PDU。

Xn接口

Xn接口(基站与基站之间的接口,5G网接入内部的接口)

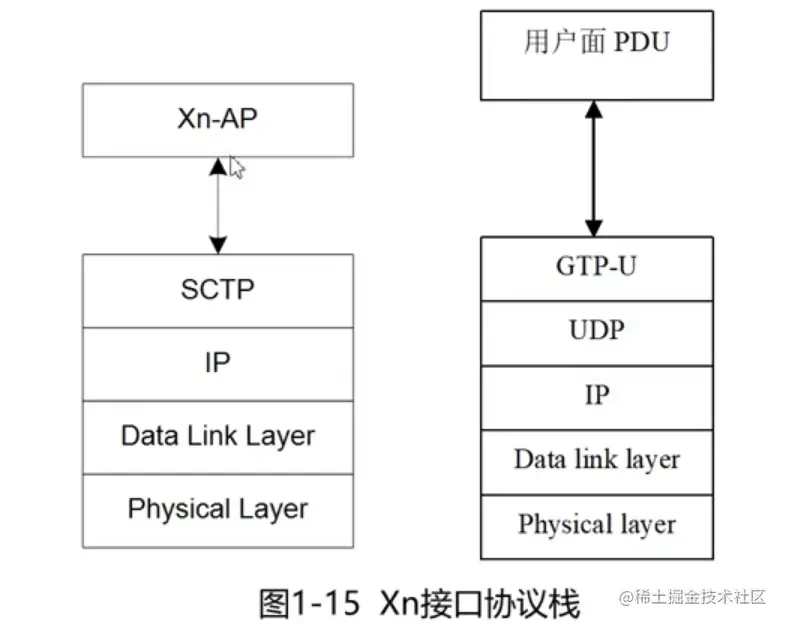

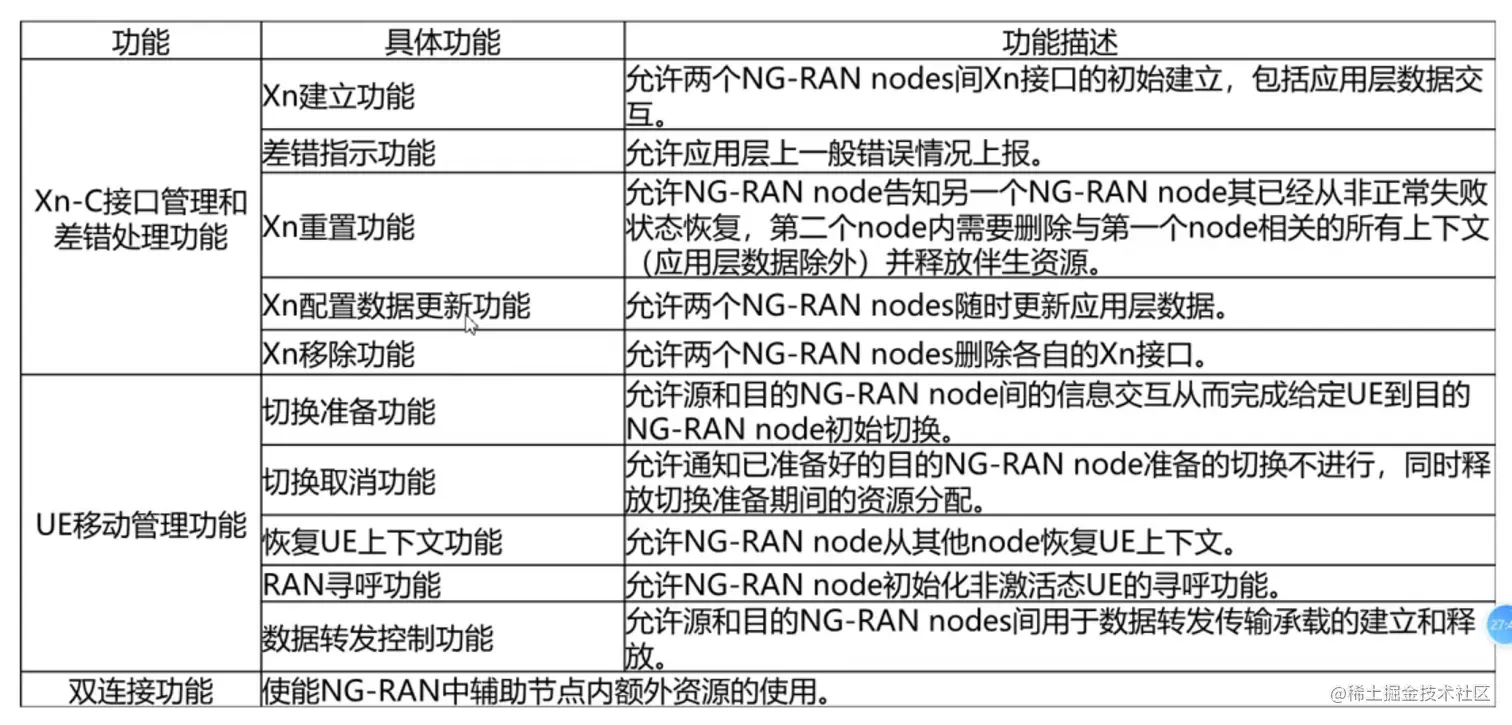

左侧表示控制面协议栈(Xn-C接口),右侧表示用户面协议栈(Xn-U接口)。在CU\DU分离下,Xn-C是CU-C之间的接口,Xn-U是CU-U之间的接口。 image.png


Xn-U接口的主要功能:

  • Xn-U接口提供用户平面PDU的非保证传送,并支持分离Xn接口为无线网络功能和传输网络功能,以促进未来技术的引入;
  • 数据转发功能,允许NG-RAN节点间数据转发从而支持双连接和移动性操作;
  • 流控制功能,允许NG-RAN节点接收第二个节点的用户面数据从而提供数据流相关的反馈信息。

E1接口

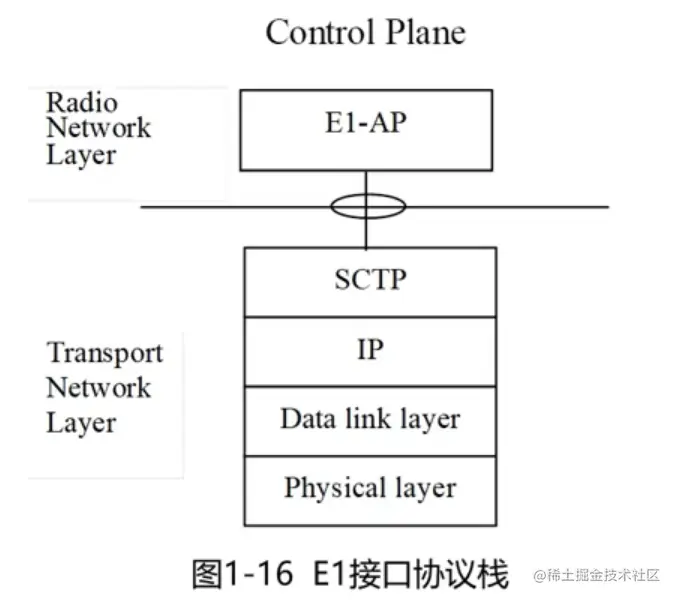

CU\DU分离场景下,E1接口是指CU-C与CU-U之间的接口,E1接口只有控制面接口(E1-C接口)。E1接口是开放接口,支持端点之间信令信息的交换,支持5G系统新服务和新功能。E1-C接口不能用于用户数据转发。


F1接口

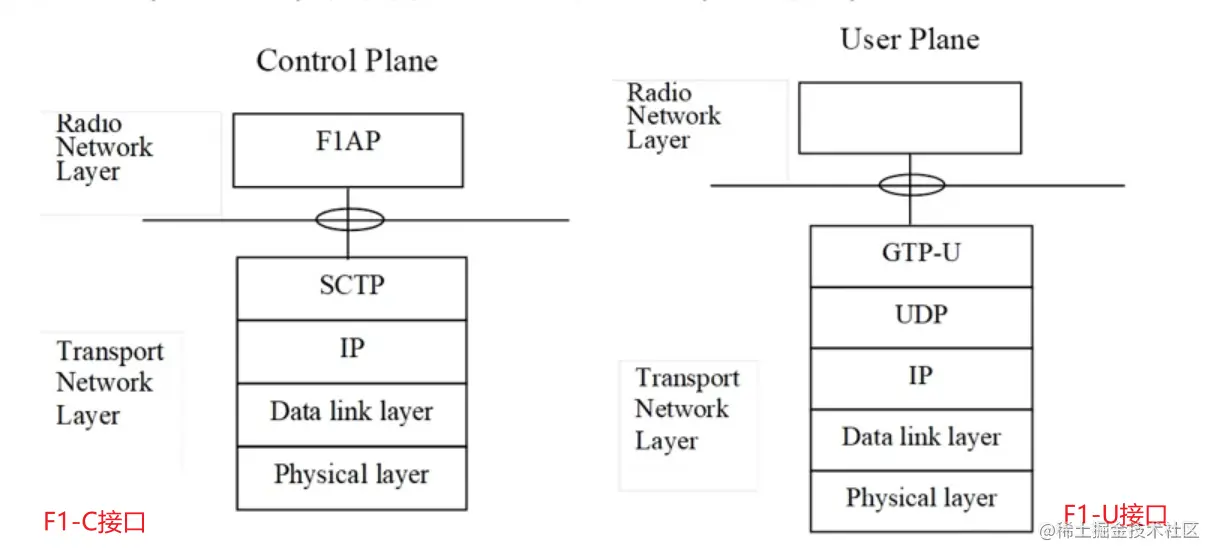

CU\DU分离场景下,F1接口是指CU与DU之间的接口)区分为用户面接口(F1-U接口)和控制面接口(F1-C接口)。F1接口支持eNB-point之间的信令交互,包括支持不同eNB-point的数据发送。


Uu口控制面协议栈

控制面的主要功能:

  • RLC和MAC层功能与用户面中的功能一致
  • PDCP层完成加密和完整性保护
  • RRC层完成广播,寻呼,RRC连接管理,资源控制,移动性管理,UE测量报告控制

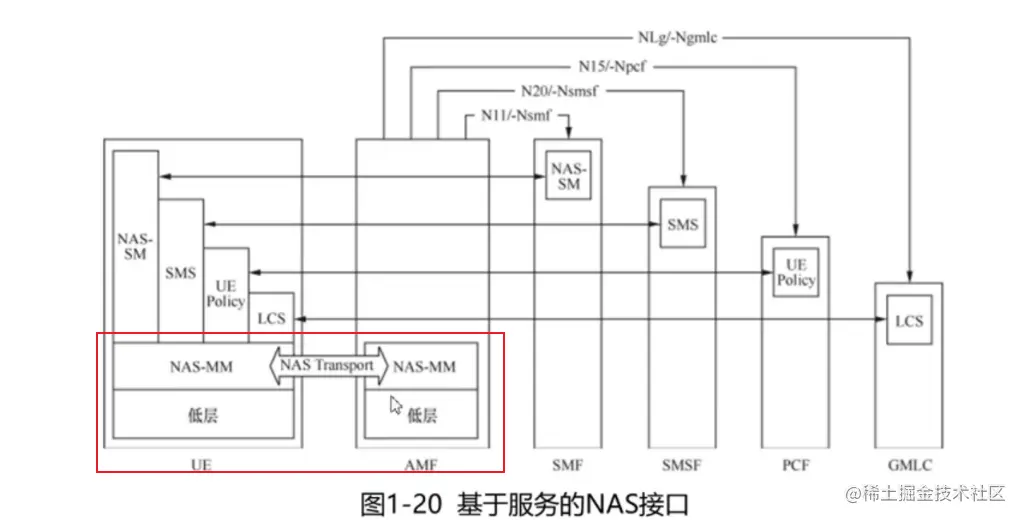

  • NAS层完成核心网承载管理,鉴权及安全控制


  • 三层两面:物理层、数据层、RRC层、控制面、用户面

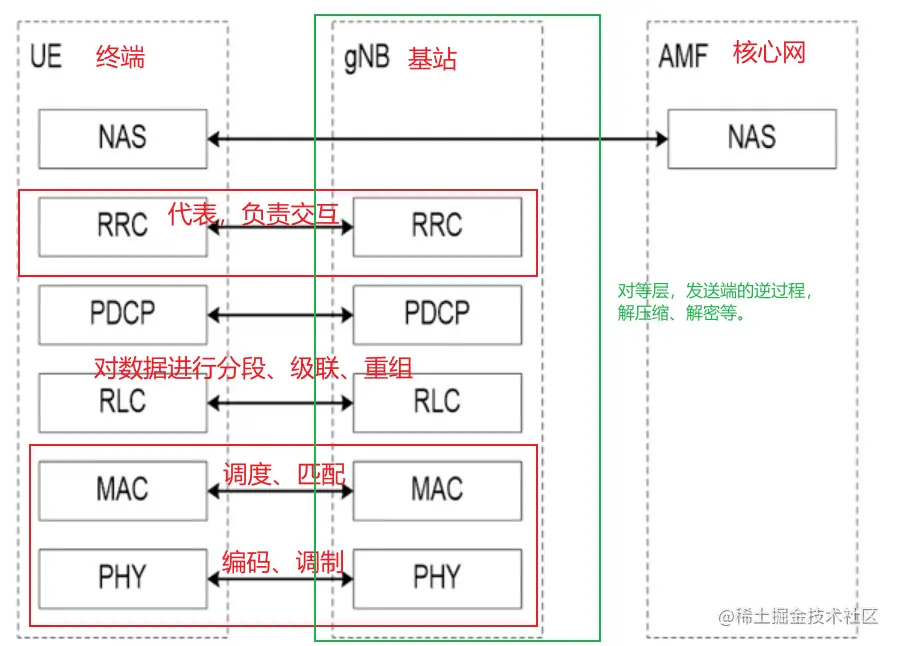

  • NAS层是控制面功能,位于核心网的AMF与终端之间,功能包括核心网承载管理、注册管理、连接管理、会画管理、安全性和策略控制。 image.png

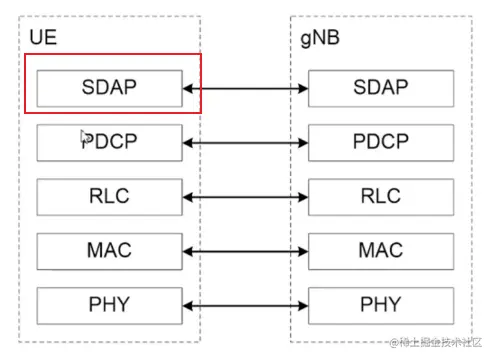

Uu口用户面协议栈

用户面的主要功能:

  • 头压缩,加密,调度,ARQ/HARQ
  • 5G用户面增加新的协议层SDAP (Service Data Adaptation Protocol),完成流(5G QoS flow)到无线承载(DRB)的QoS映射,为每个报文打上流标识(QFI: QoS flow ID ),使底层处理的时候可以按照等级处理


3. 5G网络组网部署

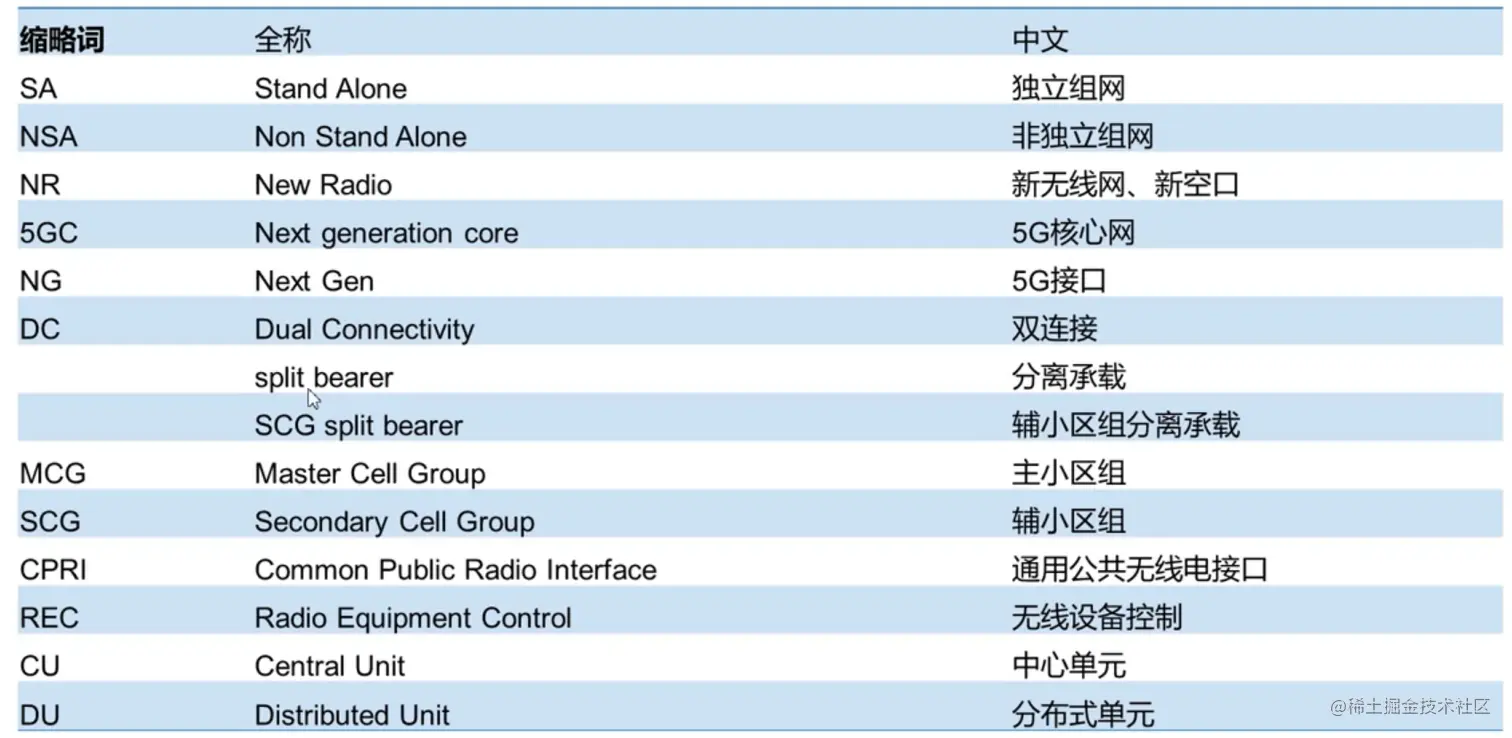

3.1 SA组网和NSA组网

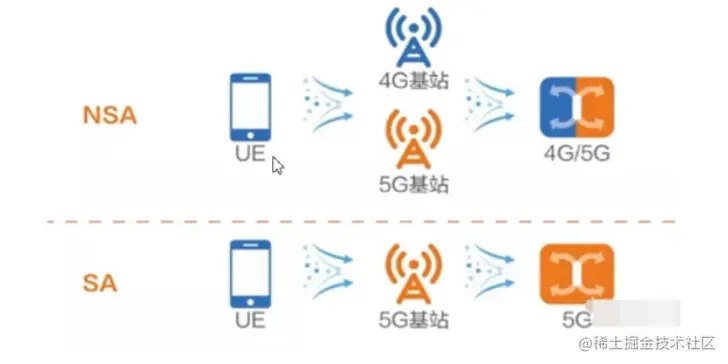

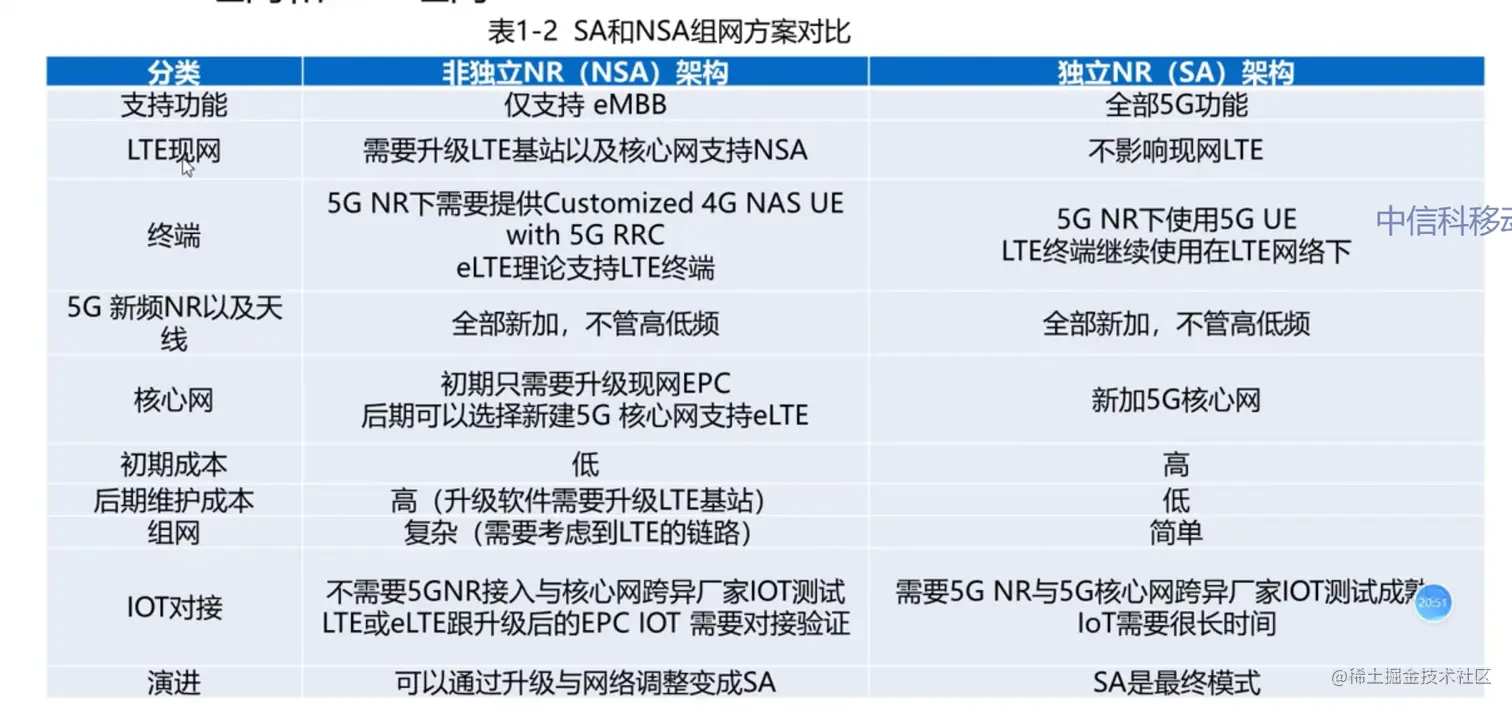

根据3GPP定义,5G标准分为非独立组网(NSA)和独立组网(SA)两种模式。 SA组网是指使能5G网络不需要其他移动通信系统的辅助,可以独立进行工作。NSA组网是指使能5G网络需要其他移动通信系统的辅助,如果辅助缺失,那么5G网络不可以独立进行工作。通常而言,5G网络建设阶段,NSA组网方式是在表明5G网络的使用需要4G网络进行辅助。


5G移动通信系统的接入网有两种表示方式: ng-eNB和gNB。ng-eNB和gNB都可以独立地承担与核心网之间控制面和用户面的连接,不需要其它接入网网元辅助。

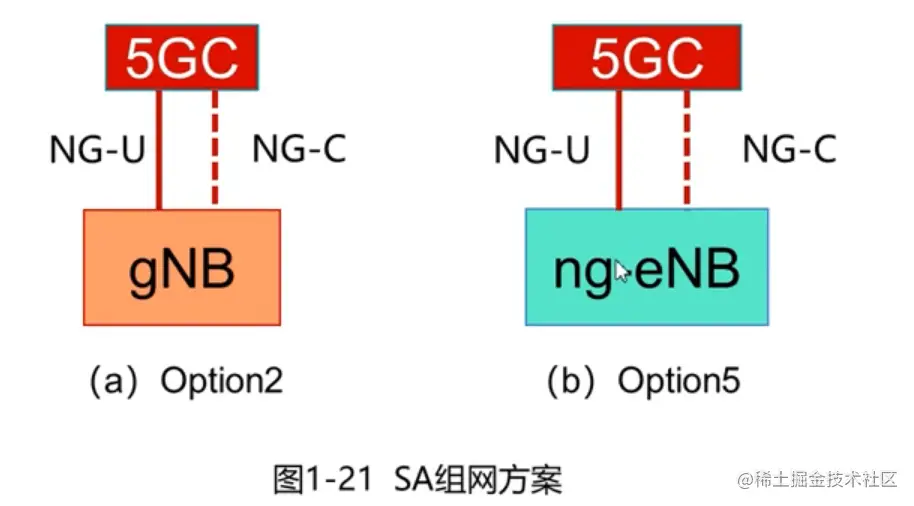

Option2是最终的目标方案。


3GPP协议标准中基站的定义明确如下:

  • eNB:面向终端(UE)提供E-UTRAN用户面和控制面协议,并且通过S1接口连接到EPC的网络节点;
  • ng-eNB:面向终端(UE)提供E-UTRAN用户面和控制面协议,并且通过NG接口连接到5GC的网络节点;
  • gNB:面向终端(UE)提供NR用户面和控制面协议,并且通过NG接口连接到5GC的网络节点;
  • en-gNB:面向终端(UE)提供NR用户面和控制面协议,并且通过S1-U接口连接到EPC的网络节点。


3.2 MR-DC技术

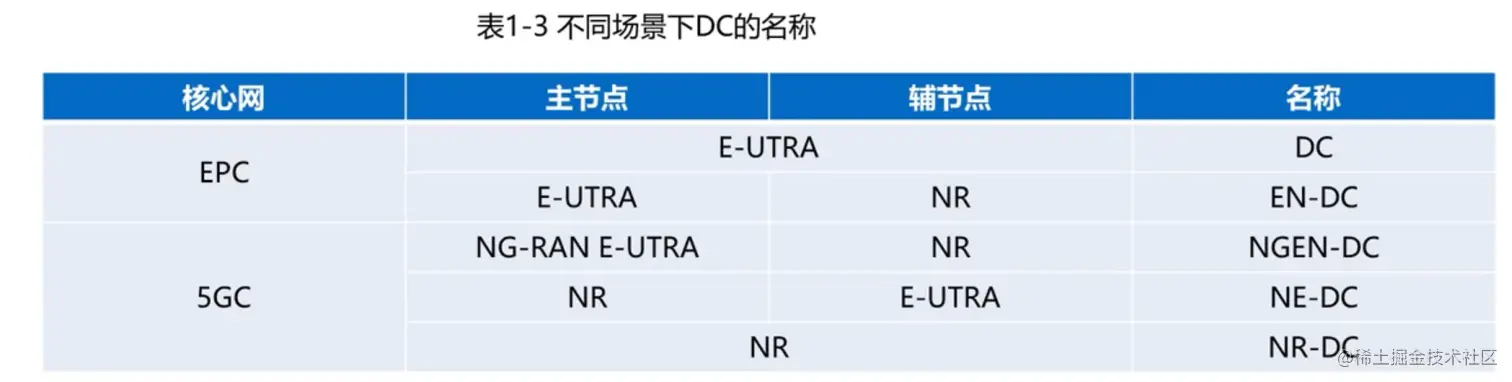

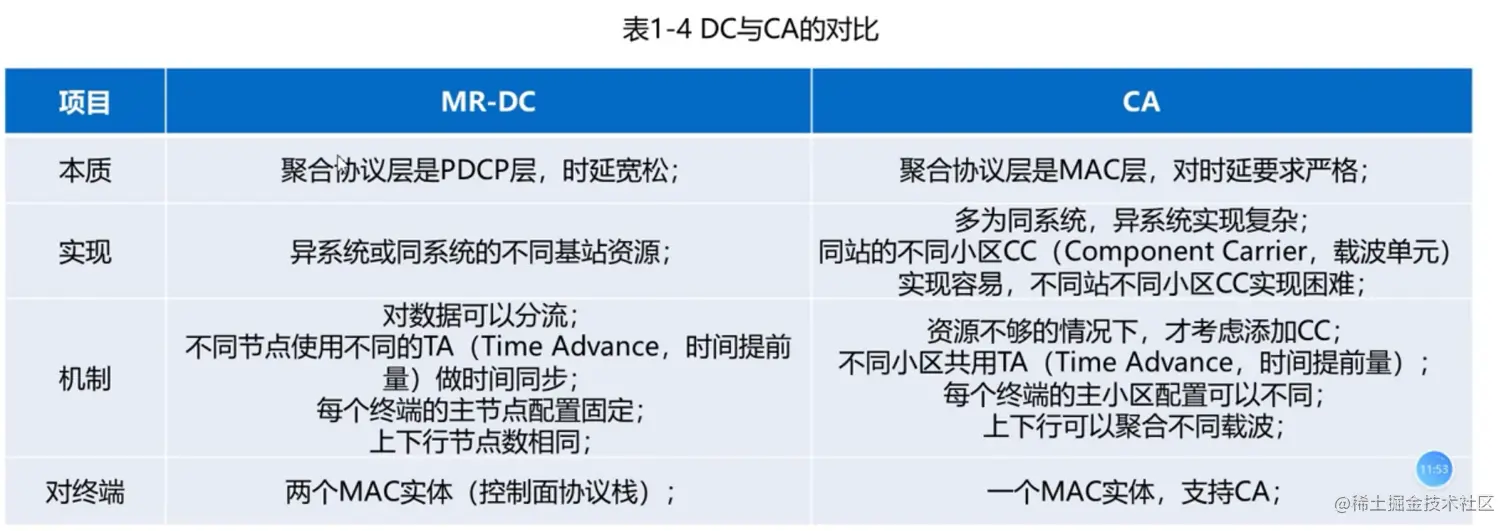

MR-DC(Multi-RAT Dual Connectivity,多接入网技术双连接)是指一部终端可以同时连接4G网络和5G网络, 同时使用两个网络进行业务,此时终端需要具备至少两个MAC实体,支持双发双收。对应不同的网络架构,双连接有不同的名称。


CA技术中终端也会与多个接入网网元建立连接,但是控制面连接仅有一个。


3.3 CU/DU组网部署

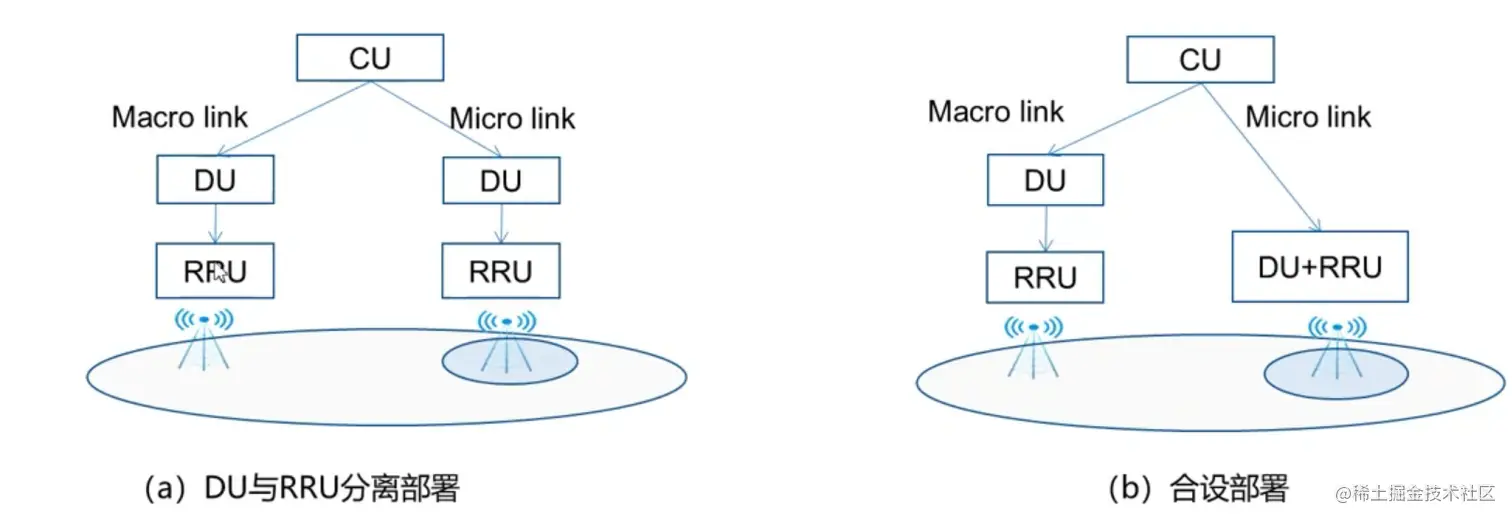

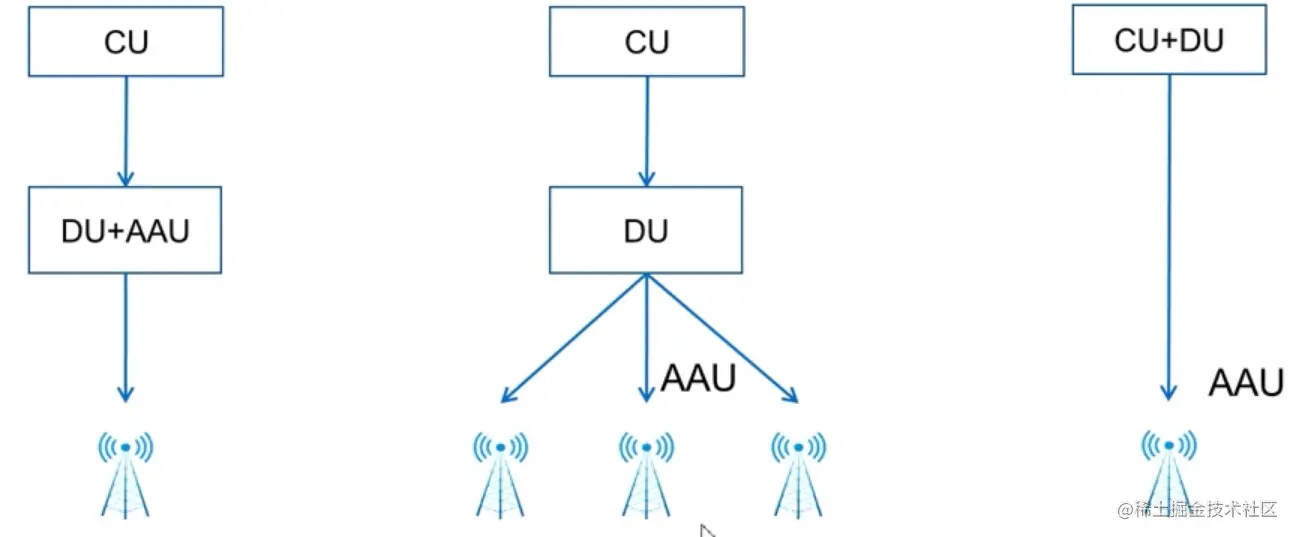

根据不同的业务和部署场景,NR架构总体可以分为CU和DU两级,但是实际部署可以出现CU、DU和AAU分离的三级配置,也可以出现AAU直接连入中心结点。


eMBB

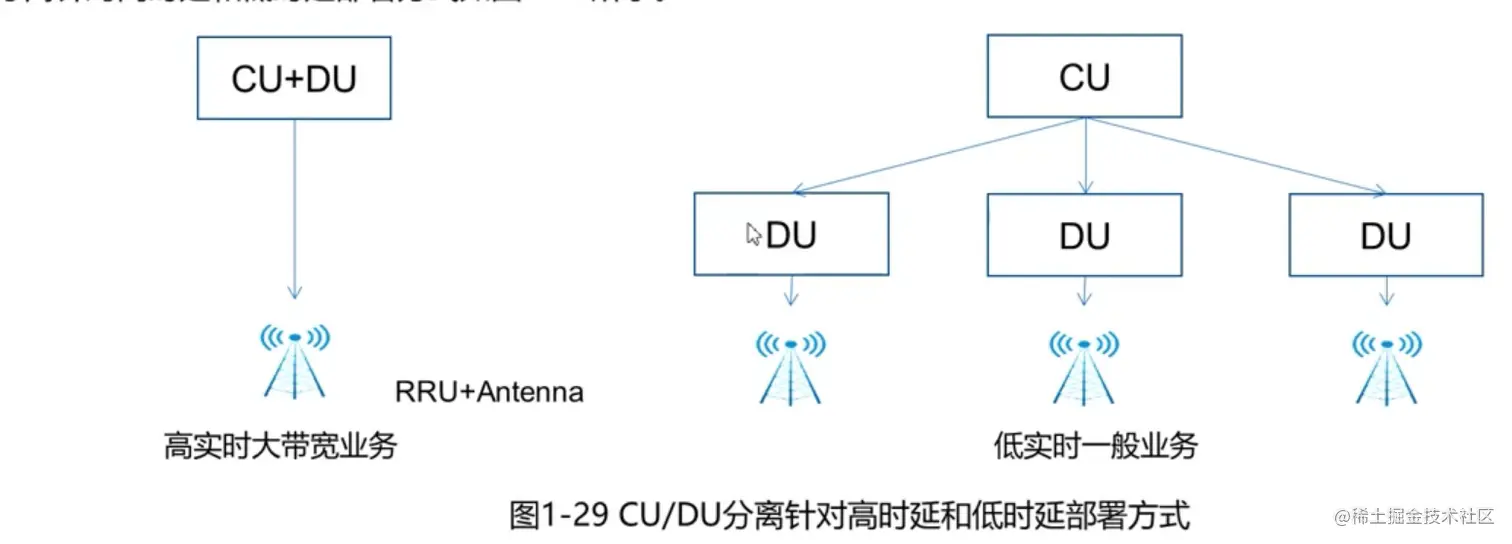

为了支持eMBB业务的覆盖和容量需求,CU和DU需要进行分离部署,分为两种形式: Macro(宏)方式和Micro(微)方式。

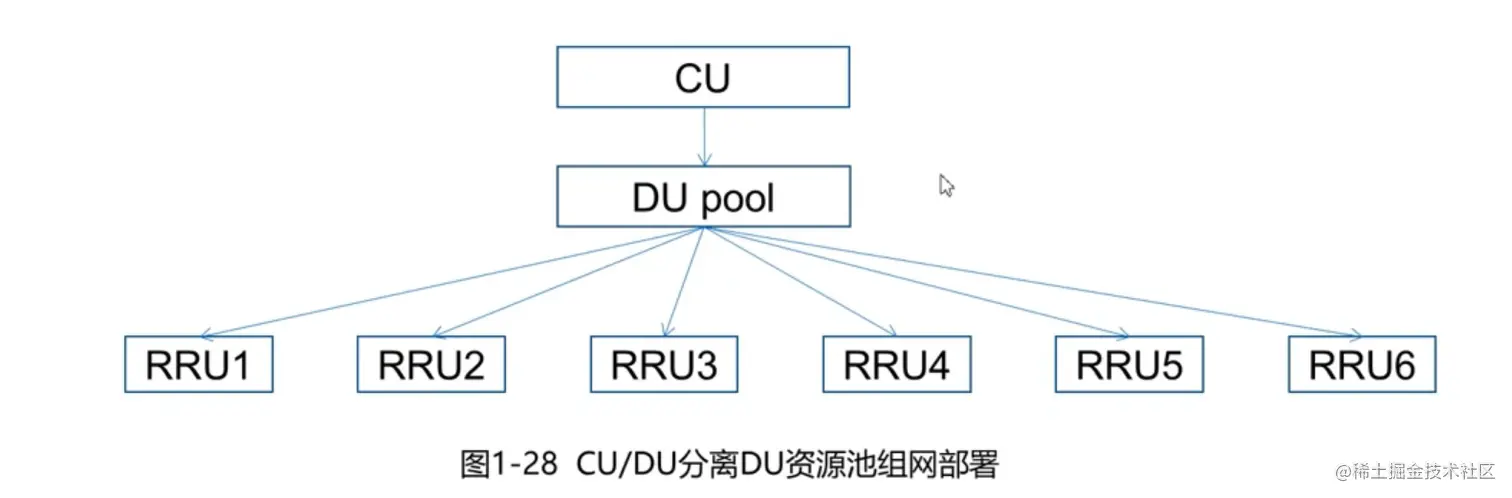

当业务容量需求变高,在密集部署情况下,基于理想前传条件,多个DU可以联合部署,形成基带池,提高基站资源池的利用率,并且可以利用多小区协作传输和协作处理以提高网络的覆盖和容量。



mMTC

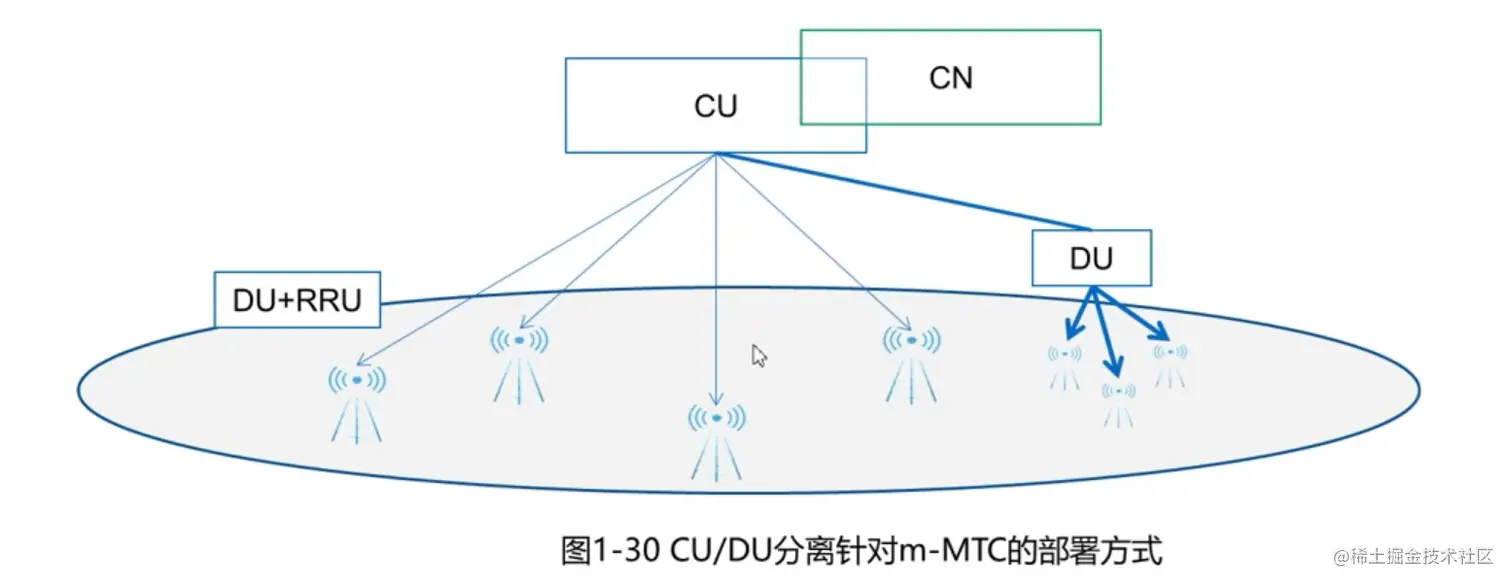

对于面向垂直行业的机器通信业务,在建设5G网络时,需要考虑机器通信的特点。大规模机器通信普遍对时延要求较低,其特点有2个:数据量少而且站点稀疏;站点数量多,且分布密集。
