Faster RCNN带来的问题是：

1. 对小目标检测效果差。
2. 模型大，检测速度慢。

个人认为SSD更像是去掉了RPN和ROI的Faster RCNN，和yolo v1还是不像的。

1. SSD结构

SSD的结构为三大部分组成：

1.提取特征的卷积池化层；

2.用于产生default box、分类参数、回归参数的检测层；

3.softmax和bounding box regression层。

1.1 提取网络的卷积层

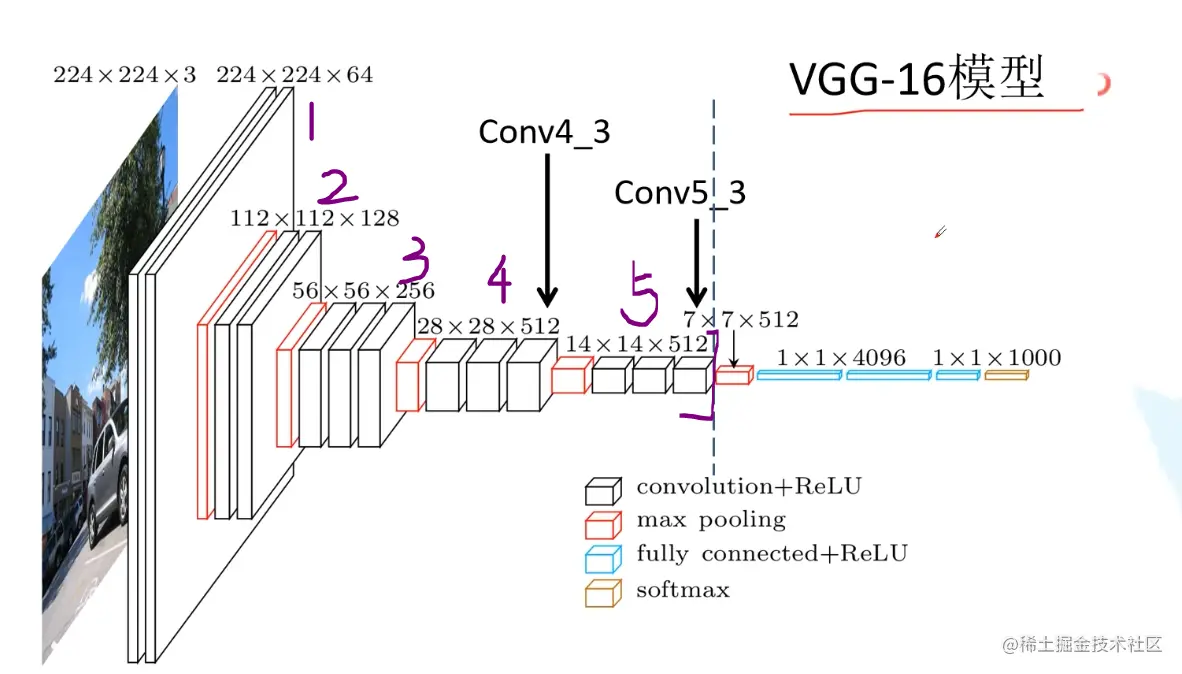

图1-1 VGG16在SSD中用了5块卷积块

• SSD使用了VGG16中的前5块卷积层在backbone中编号为Conv1，Conv2，Conv3，Conv4，Conv5。其中VGG16中的第4块卷积层的第3个卷积核即Conv4_3为第一个预测层。
• SSD后面分别将VGG16的全连接层FC6和FC7转换成3x3的卷积层Conv6和1x1的卷积层Conv7。

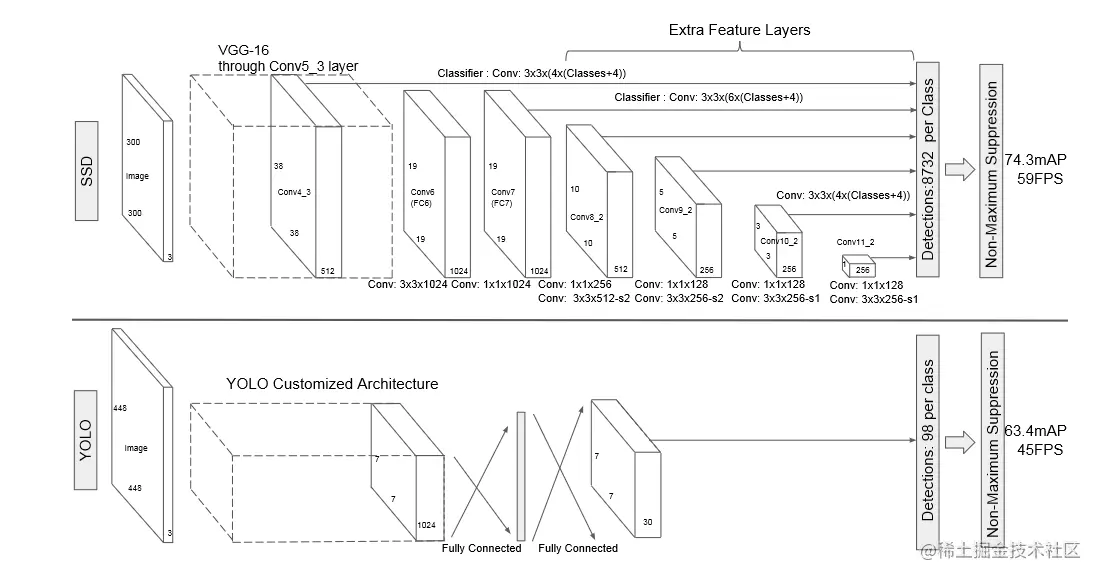

图1-2 SSD VS. YOLO v1

1.2 用于产生default box、分类参数、回归参数的检测层

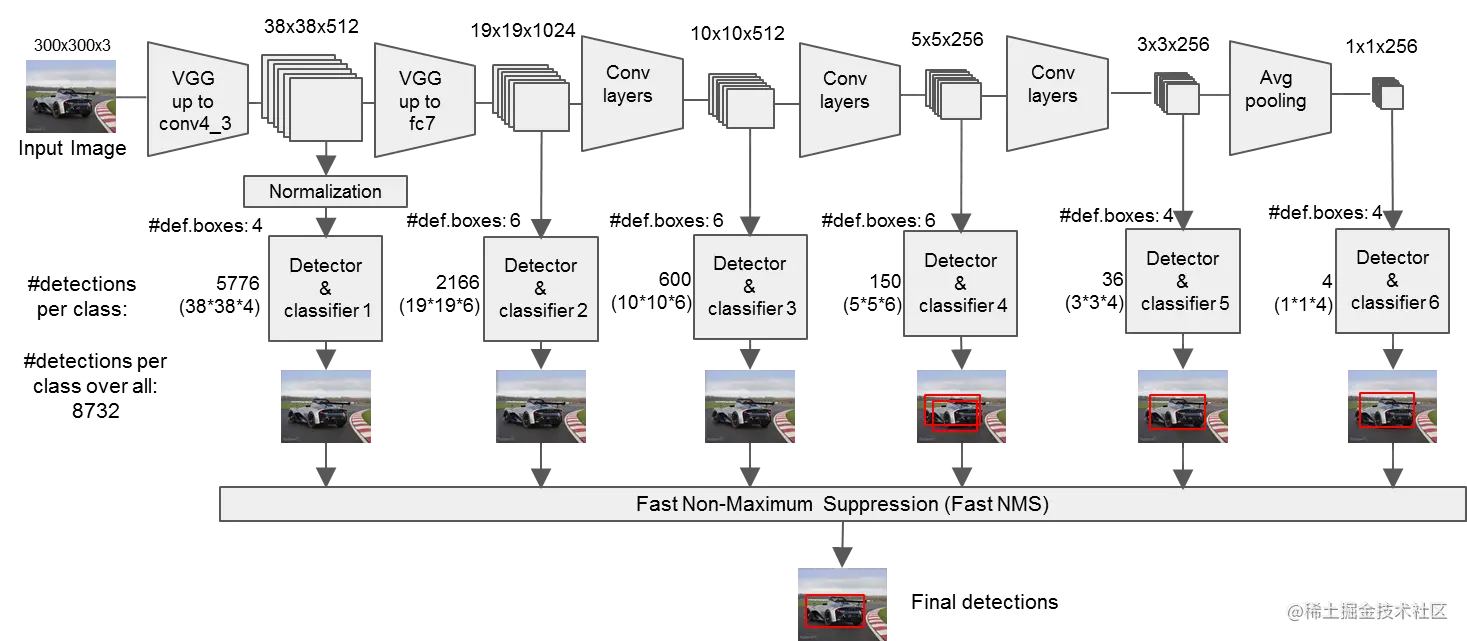

图1-3 SSD具体结构

• 由图1-3可以观察到SSD获得不同尺度的feature map，同时在不同feature map上进行预测，SSD在增加运算量的同时可能会提高检测的精度。浅层输出的feature map具备边缘信息，深层输出的feature map具备复杂特征、语义信息。

我们进一步探究得到feature map后做了什么操作：

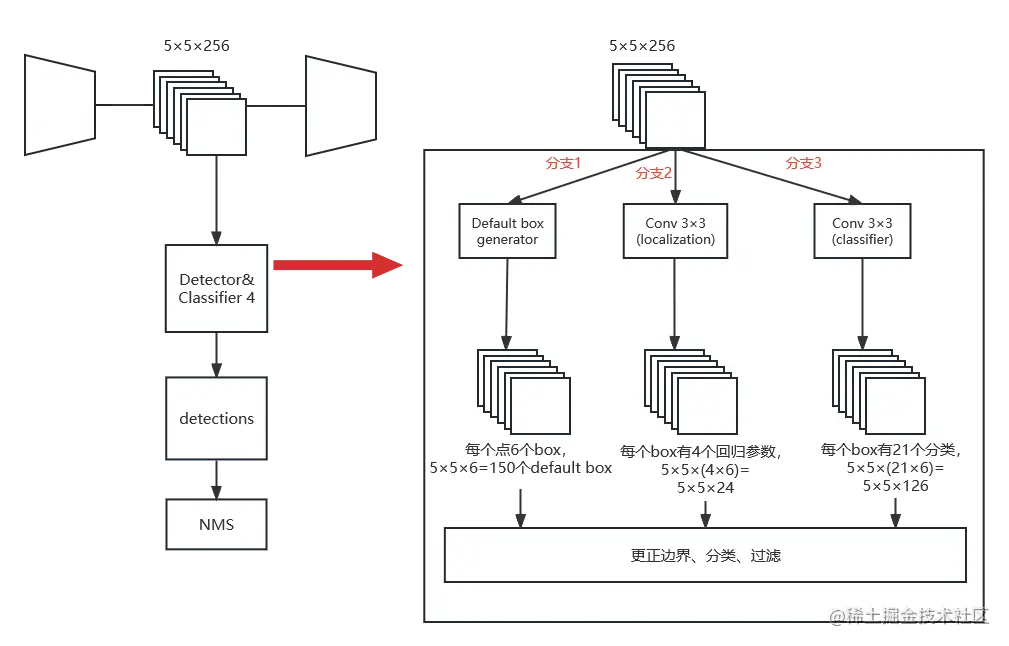

图1-4位置和分类

• 由第四个检测层生成的feature map分成了3条线，如图1-4所示，第一条线生成该feature map的所有default box，第二条线生成用于位置回归参数矩阵(5,5,24)，第三条线生成用于分类的参数矩阵(5,5,126)。后续一层通过softmax分类+bounding box regression即可从default box中预测到目标。

有多少个default box，有多少个类别和边界回归参数？

假设feature map中每个点有k个default box，每个default box有c个类别（包括背景类别，Pascal VOC 的话，c=21），那么feature map一个点类别有c×k。每个default box有4个边界框参数（x,y,h,w），那么feature map一个点位置参数有4×k。

1.3 SSD与Faster RCNN

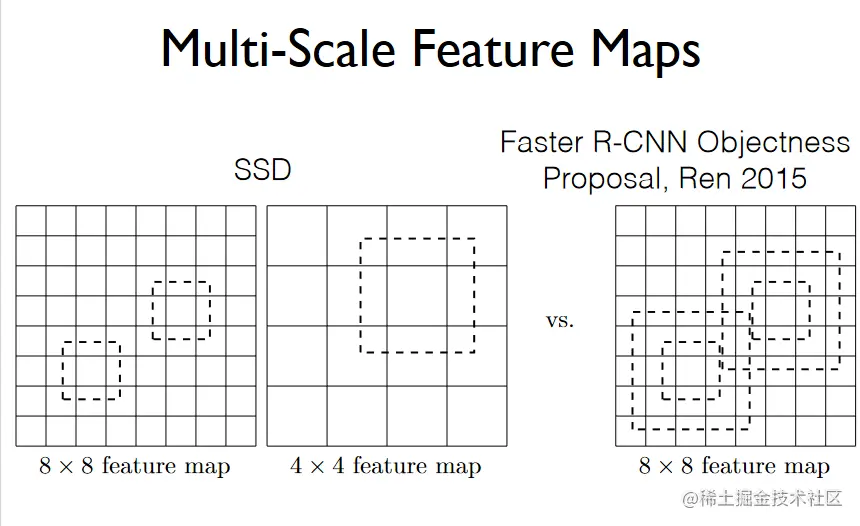

图1-5 SSD VS. Faster RCNN

• 不同：由图1-5，对Faster RCNN而言，用RPN在最后一层feature map每个点生成9个Anchor；对SSD而言，每个预测层的feature map生成6个或4个bounding box，最后将这所有的bounding box进行NMS处理。SSD的default box细节如表1-1所示。
• 相同：个人认为，SSD的后续softmax分类和bounding box回归操作是一样的，连损失函数都一样。

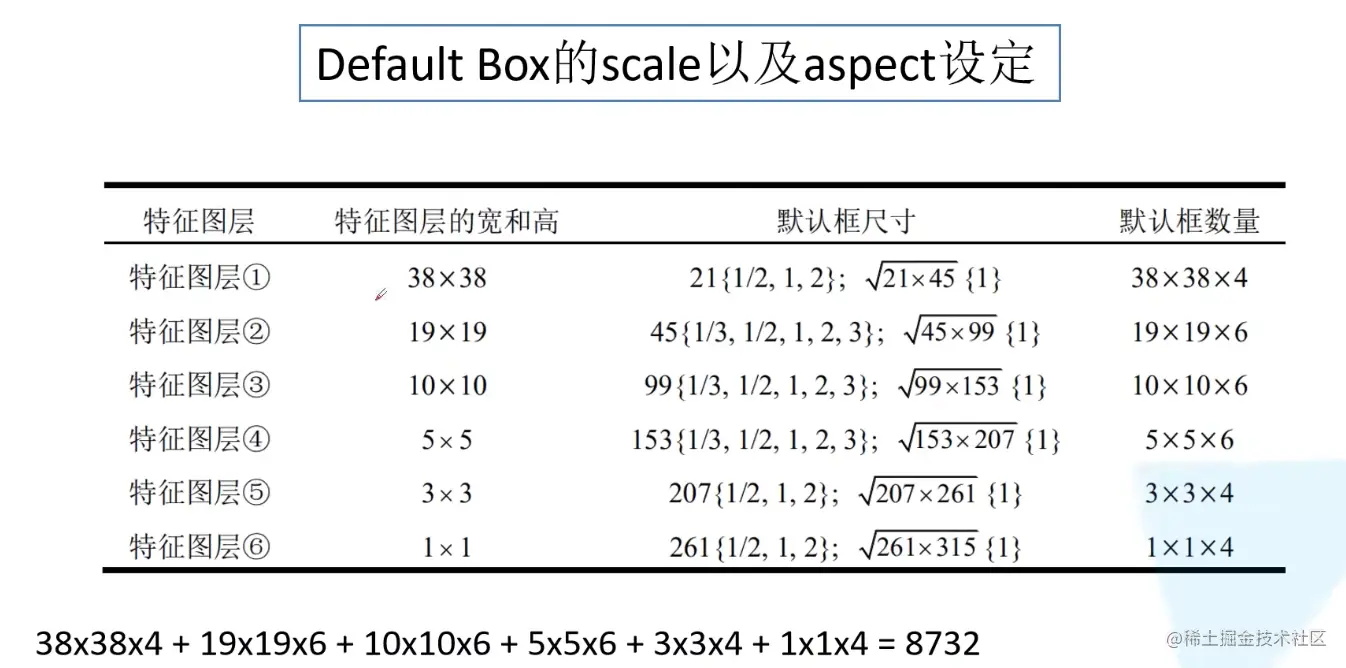

表1-1 Default box的尺寸和数量细节

以上的操作都是在特征图上的操作，如果映射到原始图像上，会获得一个密密麻麻的bounding box集合。如图1-6所示：

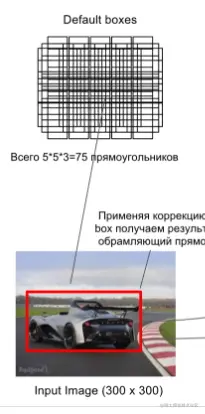

图1-6 SSD的Default boxes

2. 损失函数

SSD的损失函数与Faster RCNN的损失函数基本一致，包括类别损失和定位损失。

类别损失：$x^p_{ij}=\{0,1\}$，前景为1，背景为0。$C_i^p$为第$i$个预测框对类别$p$的预测概率。$C_i^0$为第$i$个预测框对类别$0$（即背景类别）的预测概率。

定位损失：定位损失只针对正样本进行损失计算。$x^k_{ij}=1$，$l^m_{i}$是预测的第i个正样本的回归参数。$g^m_{j}$(帽)是第i个正样本相对于其匹配的第j个ground truth的回归参数，其计算方法如下。
