一、概述

1.循关键码访问

  • 向量、列表并不能兼顾静态查找与动态修改
基本结构查找插入/删除
无序向量O(n)O(n)
有序向量O(log⁡n\log n)O(n)
无序列表O(n)O(1)
有序列表O(n)O(n)

  • 各数据项依所持关键码 而彼此区分：call-by-KEY

  • 当然，关键码之间必须同时支持比较（大小）与比对（相等）

  • 数据集中的数据项，统一地表示和实现为词条（entry）形式

template struct Entry { //词条模板类
    K key; V value; //关键码、数值
    Entry( K k = K(), V v = V() ) : key(k), value(v) {}; //默认构造函数
    Entry( Entry const & e ) : key(e.key), value(e.value) {}; //克隆
    // 比较器、判等器（从此，不必严格区分词条及其对应的关键码）
    bool operator< ( Entry const & e ) { return key < e.key; } //小于
    bool operator> ( Entry const & e ) { return key > e.key; } //大于
    bool operator==( Entry const & e ) { return key == e.key; } //等于
    bool operator!=( Entry const & e ) { return key != e.key; } //不等
}

2.中序

2.1 顺序性

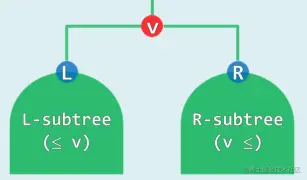

  • 任一节点均不小于/不大于其左/右孩子
  • 三位一体： 节点 ~ 词条 ~ 关键码


2.2 重复关键码

  • 为简化起见，暂且 禁止词条的关键码重复

  • 当然，这种简化

    • 在应用中本非自然
    • 从算法看亦无必要

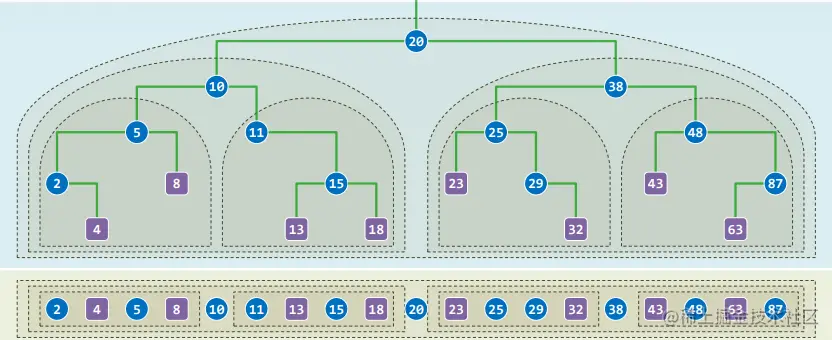

2.3 单调性

  • 顺序性虽只是对局部特征的刻画，却可导出BST的整体特征
  • 对树高做数学归纳，不难证明BST的中序遍历序列，必然单调非降


3.接口

template<typename T> class BST : public BinTree<T> {
public: //以virtual修饰，以便派生类重写
    virtual BinNodePosi<T>& search( const T & ); //查找
    virtual BinNodePosi<T> insert( const T & ); //插入
    virtual bool remove( const T & ); //删除
protected:
    BinNodePosi<T> _hot; //命中节点的父亲
    BinNodePosi<T> connect34( //3+4重构
        BinNodePosi<T>, BinNodePosi<T>, BinNodePosi<T>,
        BinNodePosi<T>, BinNodePosi<T>, BinNodePosi<T>, BinNodePosi<T>
    );
    BinNodePosi<T> rotateAt( BinNodePosi<T>); //旋转调整
}

二、算法及实现

1.查找

1.1 减而治之


  • 从根节点出发，逐步地缩小查找范围，直到发现目标（成功），或抵达空树（失败）

  • 对照中序遍历序列可见，整个过程可视作是在 仿效有序向量的二分查找

template<typename T> BinNodePosi<T> & BST<T>::search( const T & e ) {
    if ( !_root || e == _root->data ) //空树，或恰在树根命中
        { _hot = NULL; return _root; }
    for ( _hot = _root; ; ) { //否则，自顶而下
        BinNodePosi<T>& v = ( e < _hot->data ) ? _hot->lc : _hot->rc; //深入一层
        if ( !v || e == v->data ) return v;
        _hot = v; //一旦命中或抵达叶子，随即返回
    } //返回目标节点位置的引用，以便后续插入、删除操作
} //无论命中或失败，_hot均指向v之父亲（v是根时，hot为NULL）

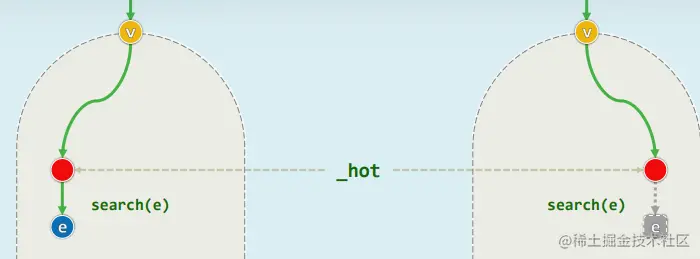

1.2 返回的引用值


  • 查找成功时，指向一个关键码为e且真实存在的节点
  • 失败时，指向最后一次试图转向的空节点NULL——随后可视需要进行修改,此时，不妨假想地将该空节点转换为一个数值为e的哨兵节点

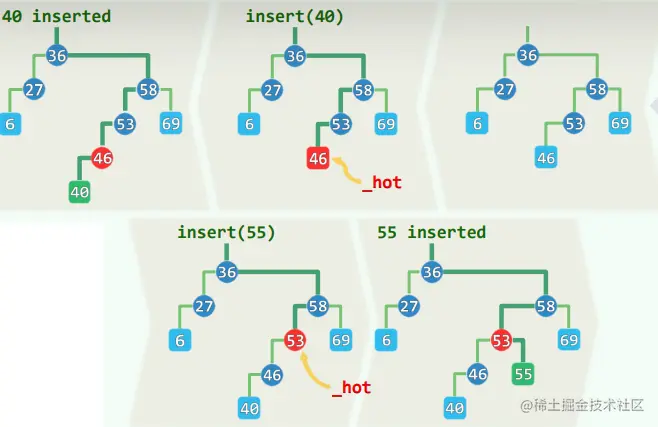

2.插入


  • 先借助search(e) 确定插入位置及方向

  • 若e尚不存在，则再 将新节点作为叶子插入

    • _hot为新节点的父亲
    • v = search(e)为_hot对新孩子的引用

  • 于是，只需令_hot通过v指向新节点

template <typename T> BinNodePosi<T> BST<T>::insert( const T & e ) {
    BinNodePosi<T> & x = search( e ); //查找目标（留意_hot的设置）
    if ( ! x ) { //既禁止雷同元素，故仅在查找失败时才实施插入操作
        x = new BinNode<T>( e, _hot ); //在x处创建新节点，以_hot为父亲
        _size++; updateHeightAbove( x ); //更新全树规模，更新x及其历代祖先的高度
    }
    return x; //无论e是否存在于原树中，至此总有x->data == e
} //验证：对于首个节点插入之类的边界情况，均可正确处置
  • 时间主要消耗于search(e)和updateHeightAbove(x)；均线性正比于x的深度，不超过树高

3.删除

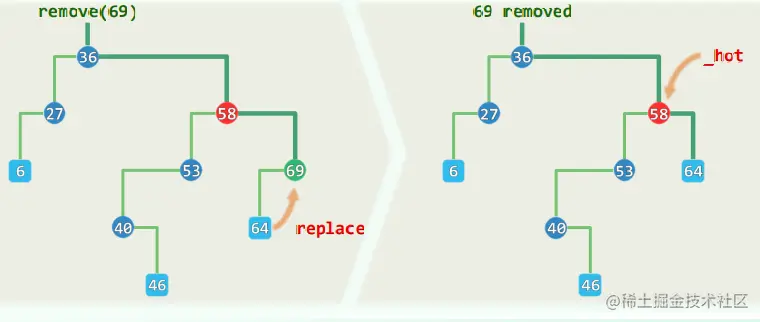

3.1 单分支

  • 若*x（69）的某一子树为空，则可将其替换为另一子树（64）(可能亦为空)

  • 验证：如此操作之后，二叉搜索树的拓扑结构依然完整；顺序性依然满足

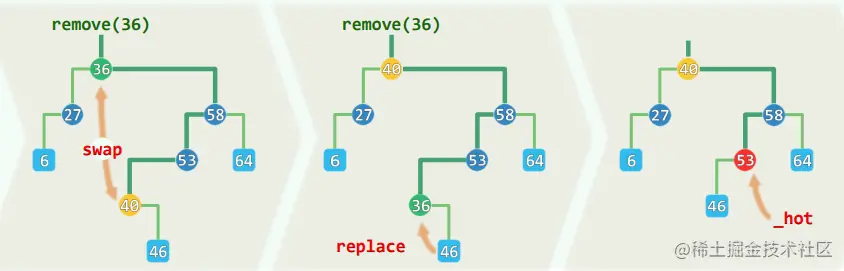

3.2 双分支

  • 若：x（36）左、右孩子并存,则调用BinNode::succ()找到x的直接后继 （必无左孩子）；交换x（36）与*w（40）

  • 于是问题转化为删除w，可按前一情况处理

  • 尽管顺序性在中途曾一度不合 但最终必将重新恢复


3.3 算法

template<typename T> bool BST<T>::remove( const T & e ) {
    BinNodePosi<T> & x = search( e ); //定位目标节点
    if ( !x ) return false; //确认目标存在（此时_hot为x的父亲）
    removeAt( x, _hot ); //分两大类情况实施删除，更新全树规模
    _size--; //更新全树规模
    updateHeightAbove( _hot ); //更新_hot及其历代祖先的高度
    return true;
} //删除成功与否，由返回值指示

template<typename T> static BinNodePosi<T>
removeAt( BinNodePosi & x, BinNodePosi & hot ) {
    BinNodePosi w = x; //实际被摘除的节点，初值同x
    BinNodePosi succ = NULL; //实际被删除节点的接替者
    //单分支
    if ( ! HasLChild( *x ) ) succ = x = x->rc; //左子树为空
    else if ( ! HasRChild( *x ) ) succ = x = x->lc; //右子树为空
     //此类情况仅需O(1)时间
    //双分支
    else {//若x的左、右子树并存，则
        w = w->succ(); swap( x->data, w->data ); //令*x与其后继*w互换数据
        BinNodePosi u = w->parent; //原问题即转化为，摘除非二度的节点w
        ( u == x ? u->rc : u->lc ) = succ = w->rc; //兼顾特殊情况：u可能就是x
    } //时间主要消耗于succ()，正比于x的高度——更精确地，search()与succ()总共不过O(h)
    hot = w->parent; //记录实际被删除节点的父亲
    if ( succ ) succ->parent = hot; //将被删除节点的接替者与hot相联
    release( w->data ); release( w ); return succ; //释放被摘除节点，返回接替者
}
  • 累计O(h)时间：search()、updateHeightAbove()；还有removeAt()中可能调用的succ()

三、平衡

1.期望值高

1.1 树高：最坏情况与平均情况

  • 由以上的实现与分析，BST主要接口search()、insert()和remove()的运行时间，在最坏情况下，均线性正比于其高度O(h)

  • 若不能有效地控制树高，就无法体现出BST相对于向量、列表等数据结构的明显优势

  • 比如在最（较）坏情况下，二叉搜索树可能彻底地（接近地）退化为列表，此时的性能不仅没有提高，而且因为结构更为复杂，反而会（在常系数意义上）下降

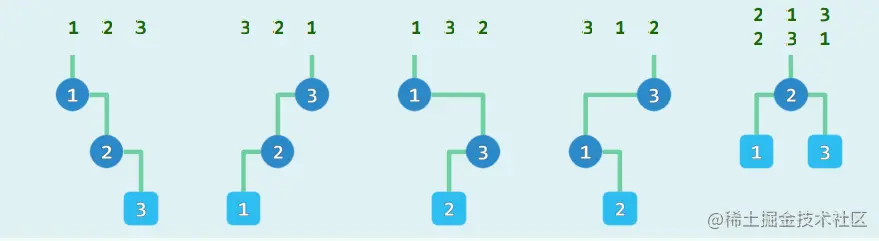

1.2 随机生成：n个词条{e1,e2,...,ene_1,e_2,...,e_n}按随机排列σ={ei1,ei2,...,eine_{i_1},e_{i_2},...,e_{i_n}}依次插入


  • 若假设各排列出现的概率均等（1/n!），则BST平均高度为Θ(log⁡n)Θ(\log n)
  • 的确，多数实际应用中的BST总体上都是如此生成和演化的,即便计入remove()，也可通过随机使用succ()和pred()，避免逐渐倾侧的趋势

1.3 随机组成：n个互异节点，在遵守顺序性的前提下，随机确定拓扑联接关系

  • 由n个互异节点随机组成的BST，若共计S(n)棵，则有S(n)=∑k=1nS(k−1)⋅S(n−k)=catalan(n)=(2n)!/((n+1)!⋅n!)S(n)=\sum_{k=1}^{n}S(k-1)·S(n-k)=catalan(n)=(2n)!/((n+1)! · n!)

  • 假定所有BST等概率地出现，则其平均高度为Θ(n)Θ(\sqrt{n})

  • 在Huffman编码之类的应用中，二叉树（尽管还不是BST）的确是逐渐拼合而成的

1.4 logn vs. sqrt(n)

  • 理想随机在实际中绝难出现：局部性、关联性、（分段）单调性、（近似）周期性、... 较高甚至极高的BST频繁出现，不足为怪；平衡化处理很有必要

2.理想与渐进

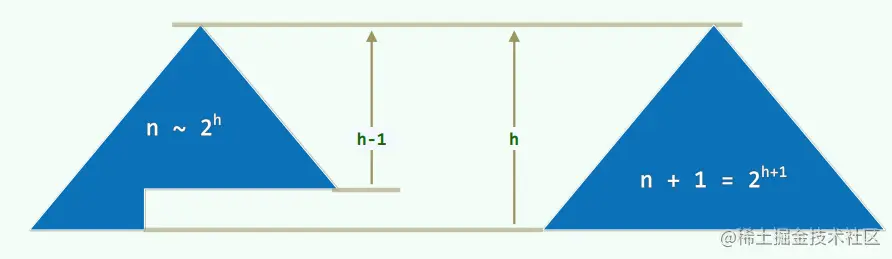

2.1 理想平衡

  • 节点数目固定时，兄弟子树的高度越接近（平衡），全树也将倾向于更低
  • 由n个节点组成的二叉树，高度不致低于⌊log⁡2n⌋\lfloor \log_2 n\rfloor——达到这一下界时，称作理想平衡


  • 大致相当于完全树甚至满树：叶节点只能出现于最底部的两层——条件过于苛刻

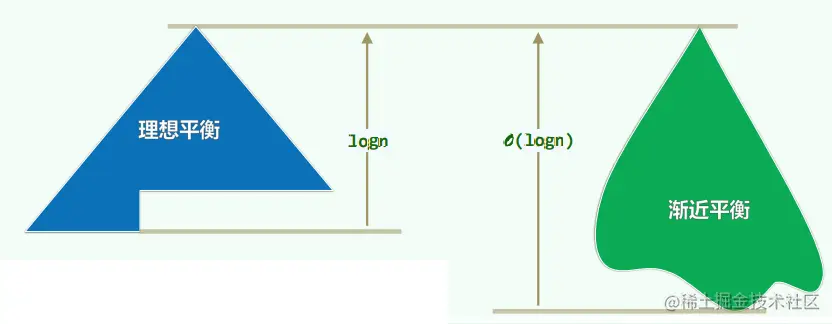

2.2 渐近平衡

  • 理想平衡出现的概率极低、维护的成本过高，故须适当地放松标准
  • 退一步海阔天空：高度渐近地不超过O(log⁡n\log n)，即可接受


  • 渐近平衡的BST，简称平衡二叉搜索树（BBST）

3.等价交换

3.1 等价BST


  • 上下可变：联接关系不尽相同，承袭关系可能颠倒
  • 左右不乱：中序遍历序列完全一致，全局单调非降

3.2 限制条件 + 局部性

  • 各种BBST都可视作BST的某一子集，相应地满足精心设计的限制条件
    • 单次动态修改操作后，至多O(log⁡n\log n)处局部不再满足限制条件（可能相继违反，未必同时）
    • 可在O(log⁡n\log n)时间内，使这些局部（以至全树）重新满足

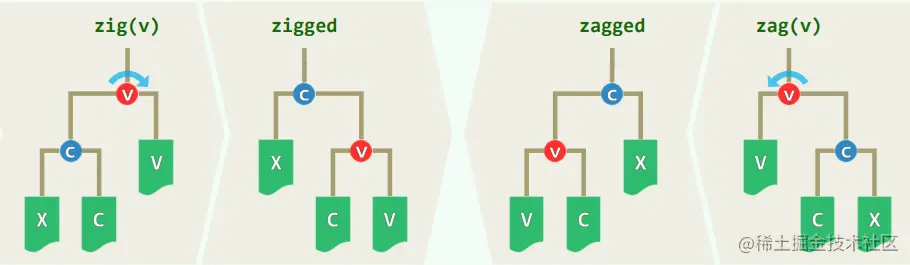

3.3 等价变换 + 旋转调整：序齿不序爵


  • 刚刚失衡的BST，必可迅速转换为一棵等价的BBST——为此，只需O(log⁡n\log n)甚至O(1)次旋转

  • zig和zag：仅涉及常数个节点，只需调整其间的联接关系；均属于局部的基本操作

  • 调整之后：v/c深度加/减1，子（全）树高度的变化幅度，上下差异不超过1

  • 实际上，经过不超过O(n)次旋转，等价的BST均可相互转化

四、AVL树

1.渐近平衡

1.1 平衡因子

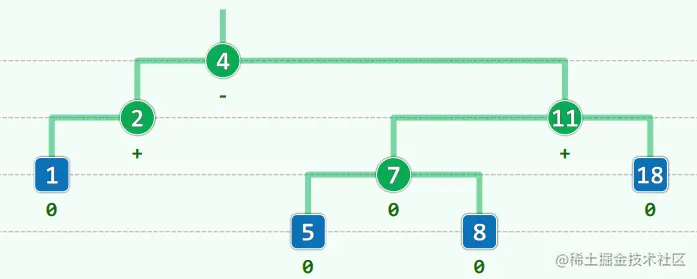

  • 平衡因子(Balance Factor):balFac(v)=height(lv(v))−height(rc(v))balFac(v)=height(lv(v))-height(rc(v))


  • AVL树未必理想平衡，但必然渐近平衡

1.2 AVL = 渐近平衡

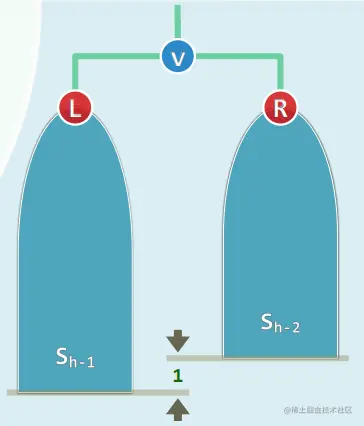

  • 高度为h的AVL树，至少包含S(h)=fib(h+3)-1个节点
    • S(h)=1+S(h−1)+s(h−2)S(h)=1+S(h-1)+s(h-2)
    • S(h)+1=[S(h−1)+1]+S(h−2)+1S(h)+1=[S(h-1)+1]+S(h-2)+1
    • fib(h+3)=fib(h+2)+fib(h+1)fib(h+3)=fib(h+2)+fib(h+1)


  • 反过来，由n个节点构成的AVL树，高度不超过O(log⁡n\log n)

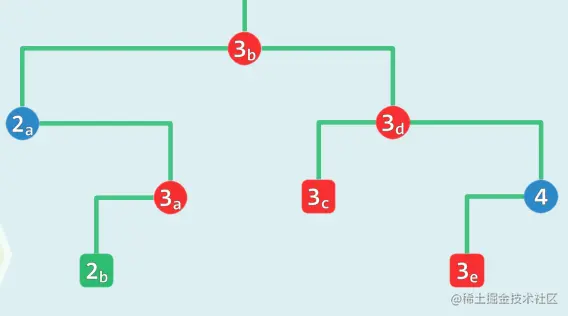

1.3 最小生成树(Fibonaccian Tree)

  • 高度为h，规模恰为S(h)=fib(h+3)-1的AVL树
  • 最“瘦”的、“临界”的AVL树

2.重平衡

2.1 接口

#define Balanced(x) ( stature( (x).lc ) == stature( (x).rc ) ) //理想平衡
#define BalFac(x) (stature( (x).lc ) - stature( (x).rc ) ) //平衡因子
#define AvlBalanced(x) ( ( -2 < BalFac(x) ) && (BalFac(x) < 2 ) ) //AVL平衡条件
template class AVL : public BST { //由BST派生
public: //BST::search()等接口，可直接沿用
BinNodePosi insert( const T & ); //插入（重写）
bool remove( const T & ); //删除（重写）
}；

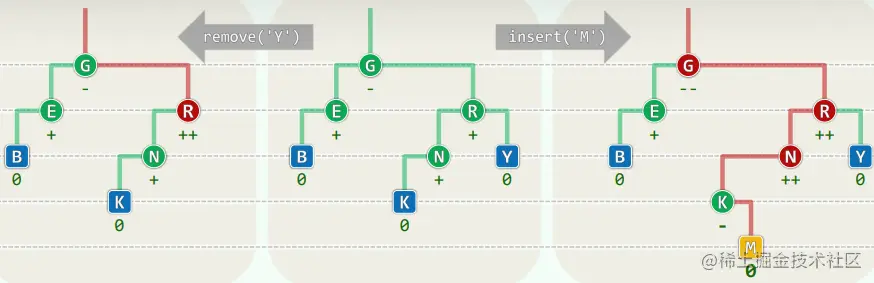

2.2 失衡

  • 按BST规则动态操作之后，AVL平衡性可能破坏 （当然，只涉及到祖先）


  • 插入：从祖父开始，每个祖先都有可能失衡，且可能同时失衡！
  • 删除：从父亲开始，每个祖先都有可能失衡，但至多一个！

2.3 重平衡

  • 恢复平衡须借助等价变换
  • 局部性：所有的旋转都在局部进行（每次只需O(1)时间）
  • 快速性：在每一深度只需检查并旋转至多一次（共O(log⁡n\log n)次)

3.插入

3.1 单旋：黄色方块恰好存在其一


  • 同时可有多个失衡节点,最低者g不低于x的祖父
  • g经单旋调整后复衡,子树高度复原
  • 更高祖先也必平衡,全树复衡

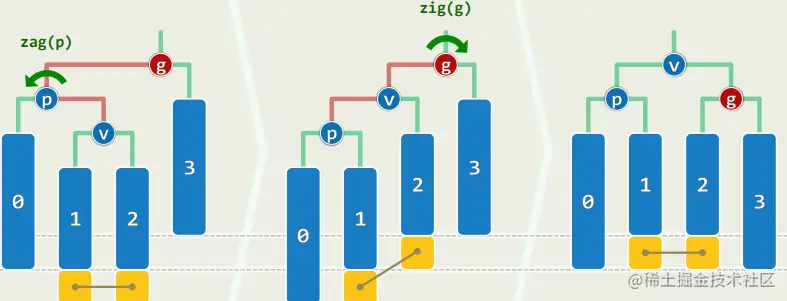

3.2 双旋


  • 同时可有多个失衡节点,最低者g不低于x的祖父
  • g经单旋调整后复衡,子树高度复原
  • 更高祖先也必平衡,全树复衡

3.3 代码

template <typename T> BinNodePosi<T> AVL<T>::insert( const T & e ) {
    BinNodePosi<T> & x = search( e ); if ( x ) return x; //若目标尚不存在
    BinNodePosi<T> xx = x = new BinNode<T>( e, _hot ); _size++; //则创建新节点
    // 此时，若x的父亲_hot增高，则祖父有可能失衡
    for ( BinNodePosi<T> g = _hot; g; g = g->parent ) //从_hot起，逐层检查各代祖先g
        if ( ! AvlBalanced( *g ) ) { //一旦发现g失衡，则通过调整恢复平衡
            FromParentTo(*g) = rotateAt( tallerChild( tallerChild( g ) ) );
            break; //局部子树复衡后，高度必然复原；其祖先亦必如此，故调整结束
        } else //否则（g仍平衡）
            updateHeight( g ); //只需更新其高度（注意：即便g未失衡，高度亦可能增加）
    return xx; //返回新节点位置
}

4.删除

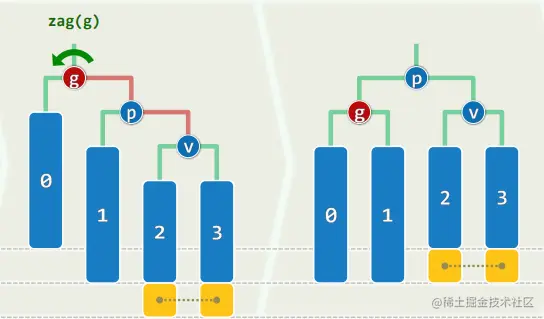

4.1 单旋：黄色方块至少存在其一；红色方块可有可无


  • 同时至多一个失衡节点g， 首个可能就是x的父亲_hot
  • 复衡后子树高度未必复原更高祖先仍可能随之失衡
  • 失衡可能持续向上传播最多需做O(log⁡n\log n)次调整

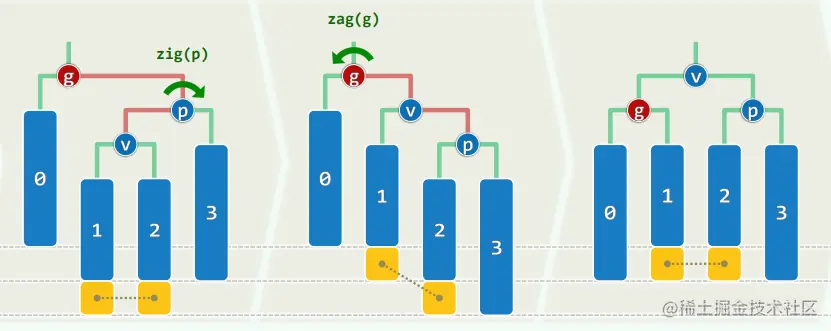

4.2 双旋


  • 同时至多一个失衡节点g， 首个可能就是x的父亲_hot
  • 复衡后子树高度不能复原更高祖先仍可能随之失衡
  • 失衡可能持续向上传播最多需做O(log⁡n\log n)次调整

4.3 代码

template<typename T> bool AVL<T>::remove( const T & e ) {
    BinNodePosi<T> & x = search( e ); if ( !x ) return false; //若目标的确存在
    removeAt( x, _hot ); _size--; //则在按BST规则删除之后，_hot及祖先均有可能失衡
    // 以下，从_hot出发逐层向上，依次检查各代祖先g
    for ( BinNodePosi<T> g = _hot; g; g = g->parent ) {
        if ( ! AvlBalanced( *g ) ) //一旦发现g失衡，则通过调整恢复平衡
            g = FromParentTo( *g ) = rotateAt( tallerChild( tallerChild( g ) ) );
        updateHeight( g ); //更新高度（注意：即便g未曾失衡或已恢复平衡，高度均可能降低）
    } //可能需做过Ω(logn)次调整；无论是否做过调整，全树高度均可能下降
    return true; //删除成功
}

5.(3+4)-重构

5.1 返璞归真

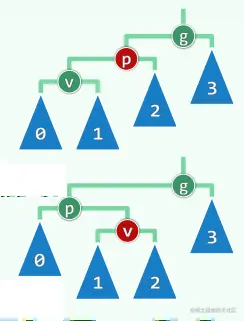

  • 设g为最低的失衡节点，沿最长分支考察祖孙三代：g ~ p ~ v,按中序遍历次序，重命名为：a < b < c

  • 它们总共拥有四棵子树（或为空） 按中序遍历次序，重命名为：T0<T1<T2<T3T_0 < T_1 < T_2 < T_3

  • 将原先以g为根的子树S，替换为一棵新子树S'

  • 等价变换，保持中序遍历次序：T0<a<T1<b<T2<c<T3T_0 <a< T_1 <b< T_2 <c< T_3


5.2 代码

template BinNodePosi BST::connect34(
    BinNodePosi a, BinNodePosi b, BinNodePosi c,
    BinNodePosi T0, BinNodePosi T1, BinNodePosi T2, BinNodePosi T3
){
    a->lc = T0; if (T0) T0->parent = a;
    a->rc = T1; if (T1) T1->parent = a;
    c->lc = T2; if (T2) T2->parent = c;
    c->rc = T3; if (T3) T3->parent = c;
    b->lc = a; a->parent = b; b->rc = c; c->parent = b;
    updateHeight(a); updateHeight(c); updateHeight(b); return b;
}

5.3 统一调整

template<typename T> BinNodePosi<T> BST<T>::rotateAt( BinNodePosi v ) {
    BinNodePosi p = v->parent, g = p->parent;
    if ( IsLChild( * p ) ) //zig
        if ( IsLChild( * v ) ) { //zig-zig
            p->parent = g->parent; //向上联接
            return connect34( v, p, g, v->lc, v->rc, p->rc, g->rc );
        } else { //zig-zag
            v->parent = g->parent; //向上联接
            return connect34( p, v, g, p->lc, v->lc, v->rc, g->rc );
        }
    else
        if ( IsLChild( * v ) ) { //zig-zig
            p->parent = g->parent; //向上联接
            return connect34( v, p, g, v->lc, v->rc, p->rc, g->rc );
        } else { //zig-zag
            v->parent = g->parent; //向上联接
            return connect34( p, v, g, p->lc, v->lc, v->rc, g->rc );
}


5.4 AVL：综合评价

  • 优点:无论查找、插入或删除，最坏情况下的复杂度均为O(log⁡n\log n),O(n)的存储空间
  • 缺点:借助高度或平衡因子，为此需改造元素结构，或额外封装 实测复杂度与理论值尚有差距
    • 插入/删除后的旋转，成本不菲
    • 删除操作后，最多需旋转Ω(log⁡n)Ω(\log n)次（Knuth：平均仅0.21次）
    • 若需频繁进行插入/删除操作，未免得不偿失
    • 单次动态调整后，全树拓扑结构的变化量可能高达Ω(log⁡n)Ω(\log n)
