Android图形系统,从Activity到Surface

Android禅修之路

1 从Activity到Surface

首先,我们最初见到应用程序,都是Activity界面,那么Activity界面是如何显示的呢,首先Activity的显示是通过我们调用setContentView函数触发的,这个函数会解析View的xml文件,创建View,然后每一个View树都会有一个根View,它就是ViewRootImpl

虽然这个类名是ViewRootImpl,但是它并不是一个真正的View,它更多的是管理View的显示刷新等逻辑,当我们界面需要刷新的时候,会调用ViewRootImpl的performTraversals函数,这个函数就会触发对应的刷新逻辑(刷新相关的逻辑不是本篇的重点,这里先略过,后续讲刷新的时候再详细说明)。

然后在performTraversals函数中,会调用一个很重要的函数relayoutWindow,这个函数中就会创建Surface

1.1 Surface的创建过程

首先看一下应用中Surface的创建过程

[frameworks/base/core/java/android/view/ViewRootImpl.java]
public final class ViewRootImpl implements ViewParent,
        View.AttachInfo.Callbacks, ThreadedRenderer.DrawCallbacks {
    // 1 调用无参的构造方法创建Surface和SurfaceControl
    public final Surface mSurface = new Surface();
    private final SurfaceControl mSurfaceControl = new SurfaceControl();

    private int relayoutWindow(WindowManager.LayoutParams params, int viewVisibility,
            boolean insetsPending) throws RemoteException {
		// 2 通过mWindowSession的relayout处理SurfaceControl
        int relayoutResult = mWindowSession.relayout(mWindow, mSeq, params,
                (int) (mView.getMeasuredWidth() * appScale + 0.5f),
                (int) (mView.getMeasuredHeight() * appScale + 0.5f), viewVisibility,
                insetsPending ? WindowManagerGlobal.RELAYOUT_INSETS_PENDING : 0, frameNumber,
                mTmpFrame, mPendingOverscanInsets, mPendingContentInsets, mPendingVisibleInsets,
                mPendingStableInsets, mPendingOutsets, mPendingBackDropFrame, mPendingDisplayCutout,
                mPendingMergedConfiguration, mSurfaceControl, mTempInsets);
        if (mSurfaceControl.isValid()) {
            // 3 调用Surface的copyFrom,参数是SurfaceControl
            mSurface.copyFrom(mSurfaceControl);
        } else {
            destroySurface();
        }
	}
}
复制代码

Java层的Surface是在ViewRootImpl中创建的,创建的具体步骤如下

  1. 首先调用Surface的空参数构造函数,创建出一个Surface对象
  2. 然后调用SurfaceControl的空参数构造函数,创建出一个SurfaceControl的壳对象
  3. 调用mWindowSession的relayout填充这个SurfaceControl壳对象
  4. 调用Surface的copyFrom

1.2 Surface.java的定义

Surface中定义了一个native函数,它的真正实现是在native层

[frameworks/base/core/java/android/view/Surface.java]
public class Surface implements Parcelable {
    long mNativeObject;

    private static native long nativeGetFromSurfaceControl(long surfaceObject,
            long surfaceControlNativeObject);

	public void copyFrom(SurfaceControl other) {
		...
		long surfaceControlPtr = other.mNativeObject;

		long newNativeObject = nativeGetFromSurfaceControl(mNativeObject, surfaceControlPtr);

		synchronized (mLock) {
			if (newNativeObject == mNativeObject) {
				return;
			}
			if (mNativeObject != 0) {
				nativeRelease(mNativeObject);
			}
			setNativeObjectLocked(newNativeObject);
		}
	}
}
复制代码

1.3 SurfaceControl.java的定义

Java层和Surface配对的还有一个SurfaceControl,它有几个构造函数,如下

[frameworks/base/core/java/android/view/SurfaceControl.java]
public final class SurfaceControl implements Parcelable {
    // 这个构造函数是空构造函数,默认调用的是这个
    public SurfaceControl() {
        mCloseGuard.open("release");
    }

    public SurfaceControl(SurfaceControl other) {
        mName = other.mName;
        mWidth = other.mWidth;
        mHeight = other.mHeight;
        mNativeObject = other.mNativeObject;
        other.mCloseGuard.close();
        other.mNativeObject = 0;
        mCloseGuard.open("release");
    }

    // 这个构造函数是真正工作的构造函数,它会调用native层的nativeCreate
    private SurfaceControl(SurfaceSession session, String name, int w, int h, int format, int flags,
        SurfaceControl parent, SparseIntArray metadata)
                throws OutOfResourcesException, IllegalArgumentException {
	    if (name == null) {
	        throw new IllegalArgumentException("name must not be null");
	    }

	    if ((flags & SurfaceControl.HIDDEN) == 0) {
	        Log.w(TAG, "Surfaces should always be created with the HIDDEN flag set "
	                + "to ensure that they are not made visible prematurely before "
	                + "all of the surface's properties have been configured.  "
	                + "Set the other properties and make the surface visible within "
	                + "a transaction.  New surface name: " + name,
	                new Throwable());
	    }

	    mName = name;
	    mWidth = w;
	    mHeight = h;
	    Parcel metaParcel = Parcel.obtain();
	    try {
	        if (metadata != null && metadata.size() > 0) {
	            metaParcel.writeInt(metadata.size());
	            for (int i = 0; i < metadata.size(); ++i) {
	                metaParcel.writeInt(metadata.keyAt(i));
	                metaParcel.writeByteArray(
	                        ByteBuffer.allocate(4).order(ByteOrder.nativeOrder())
	                                .putInt(metadata.valueAt(i)).array());
	            }
	            metaParcel.setDataPosition(0);
	        }
	        mNativeObject = nativeCreate(session, name, w, h, format, flags,
	                parent != null ? parent.mNativeObject : 0, metaParcel);
	    } finally {
	        metaParcel.recycle();
	    }
	    if (mNativeObject == 0) {
	        throw new OutOfResourcesException(
	                "Couldn't allocate SurfaceControl native object");
	    }

	    mCloseGuard.open("release");
	}

	...
}
复制代码

2 SurfaceControl 的创建过程

SurfaceControl的创建分为两步

  1. 创建一个空的SurfaceControl的Java对象
  2. 调用relayoutWindow将这个空壳传递进去

SurfaceControl创建的真正逻辑就在第二步的relayoutWindow中

2.1ViewRootImpl.relayoutWindow

[frameworks/base/core/java/android/view/ViewRootImpl.java]
public final Surface mSurface = new Surface();
// 1
private final SurfaceControl mSurfaceControl = new SurfaceControl();

public ViewRootImpl(Context context, Display display) {
    mContext = context;
    // mWindowSession其实是WindowManagerService在app进程中的一个会话对象
    // 这个Session是frameworks/base/services/core/java/com/android/server/wm/Session.java
    // 它在每个进程中都存在一个
    mWindowSession = WindowManagerGlobal.getWindowSession();
}

private int relayoutWindow(WindowManager.LayoutParams params, int viewVisibility,
        boolean insetsPending) throws RemoteException {
    // 2 调用Session的relayout函数,这个函数会调用WMS的relayoutWindow函数
    int relayoutResult = mWindowSession.relayout(..., mSurfaceControl, mTempInsets);
    if (mSurfaceControl.isValid()) {
        // 3 调用Surface的copyFrom,这个函数会对Surface进行填充
        mSurface.copyFrom(mSurfaceControl);
    } else {
        destroySurface();
    }
复制代码

2.2 Session的relayout

[frameworks/base/services/core/java/com/android/server/wm/Session.java]
public int relayout(...,SurfaceControl outBLASTSurfaceControl) {
    // 这个函数就是调用WMS的relayoutWindow
    int res = mService.relayoutWindow(this, window, seq, attrs,
            requestedWidth, requestedHeight, viewFlags, flags, frameNumber,
            outFrame, outContentInsets, outVisibleInsets,
            outStableInsets, outBackdropFrame, cutout,
            mergedConfiguration, outSurfaceControl, outInsetsState, outActiveControls,
            outSurfaceSize, outBLASTSurfaceControl);
    return res;
}
复制代码

2.3 WindowManagerService.java

SurfaceControl在创建时调用的是一个空参数的构造函数,它实际上是一个空壳对象,真正的填充是通过WMS的createSurfaceControl函数中进行的

[frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java]
public int relayoutWindow(..., SurfaceControl outSurfaceControl, InsetsState outInsetsState) {
    try {
        result = createSurfaceControl(outSurfaceControl, result, win, winAnimator);
    } catch (Exception e) {
    }
}

private int createSurfaceControl(SurfaceControl outSurfaceControl, int result, WindowState win,
        WindowStateAnimator winAnimator) {

    WindowSurfaceController surfaceController;
    try {
        // 1 调用winAnimator创建WindowSurfaceController对象,这个WindowSurfaceController
        // 对象其实内部包含SurfaceController
        // 这个winAnimator其实是WindowStateAnimator.java对象
        surfaceController = winAnimator.createSurfaceLocked(win.mAttrs.type, win.mOwnerUid);
    }
    if (surfaceController != null) {
        // 2 将 WindowSurfaceController 拷贝到SurfaceControl对象中,见 [3.2]
        // 调用 WindowSurfaceController 的 getSurfaceControl
        surfaceController.getSurfaceControl(outSurfaceControl);
    } else {
        outSurfaceControl.release();
    }

    return result;
}
复制代码

2.4 WindowStateAnimator.java

[frameworks/base/services/core/java/com/android/server/wm/WindowStateAnimator.java]
WindowSurfaceController createSurfaceLocked(int windowType, int ownerUid) {
    ...
    try {
        ...
        // 创建WindowSurfaceController对象
        mSurfaceController = new WindowSurfaceController(attrs.getTitle().toString(), width,
                height, format, flags, this, windowType, ownerUid);
        mSurfaceController.setColorSpaceAgnostic((attrs.privateFlags
                & WindowManager.LayoutParams.PRIVATE_FLAG_COLOR_SPACE_AGNOSTIC) != 0);
        setOffsetPositionForStackResize(false);
        mSurfaceFormat = format;
        w.setHasSurface(true);
    } ...

    mLastHidden = true;
    return mSurfaceController;
}
复制代码

2.5 WindowSurfaceController.java

[frameworks/base/services/core/java/com/android/server/wm/WindowSurfaceController.java]
WindowSurfaceController(String name, int w, int h, int format,
        int flags, WindowStateAnimator animator, int windowType, int ownerUid) {
    ...
    final SurfaceControl.Builder b = win.makeSurface()
            .setParent(win.getSurfaceControl())
            .setName(name)
            .setBufferSize(w, h)
            .setFormat(format)
            .setFlags(flags)
            .setMetadata(METADATA_WINDOW_TYPE, windowType)
            .setMetadata(METADATA_OWNER_UID, ownerUid);
    mSurfaceControl = b.build();
    ...
}
复制代码

所以前面一连串的调用,最后其实就是调用到了 Java 层的 SurfaceControl 的构造函数,而 Java 层的 SurfaceControl 的构造函数,会调用到 native 层的构造函数。

2.6 SurfaceControl.build

[frameworks/base/core/java/android/view/SurfaceControl.java]
public SurfaceControl build() {
    if (mWidth < 0 || mHeight < 0) {
        throw new IllegalStateException(
                "width and height must be positive or unset");
    }
    if ((mWidth > 0 || mHeight > 0) && (isColorLayerSet() || isContainerLayerSet())) {
        throw new IllegalStateException(
                "Only buffer layers can set a valid buffer size.");
    }
    //这里调用的构造函数就是真正工作的构造函数
    return new SurfaceControl(
            mSession, mName, mWidth, mHeight, mFormat, mFlags, mParent, mMetadata);
}
复制代码

2.7 SurfaceControl的构造函数

[frameworks/base/core/java/android/view/SurfaceControl.java]
private SurfaceControl(SurfaceSession session, String name, int w, int h, int format, int flags,
        SurfaceControl parent, SparseIntArray metadata, WeakReference<View> localOwnerView,
        String callsite)
                throws OutOfResourcesException, IllegalArgumentException {
    ...
    try {
        if (metadata != null && metadata.size() > 0) {
            metaParcel.writeInt(metadata.size());
            for (int i = 0; i < metadata.size(); ++i) {
                metaParcel.writeInt(metadata.keyAt(i));
                metaParcel.writeByteArray(
                        ByteBuffer.allocate(4).order(ByteOrder.nativeOrder())
                                .putInt(metadata.valueAt(i)).array());
            }
            metaParcel.setDataPosition(0);
        }

	// 调用 native 层的构造函数 nativeCreate,拿到的 mNativeObject
	// 是一个 SurfaceControl 的指针地址
        mNativeObject = nativeCreate(session, name, w, h, format, flags,
                parent != null ? parent.mNativeObject : 0, metaParcel);
    } finally {
        metaParcel.recycle();
    }
    if (mNativeObject == 0) {
        throw new OutOfResourcesException(
                "Couldn't allocate SurfaceControl native object");
    }

    // 通过 SurfaceControl 指针地址,拿到对应的 SurfaceControl 的 IBinder 对象
    mNativeHandle = nativeGetHandle(mNativeObject);
    mCloseGuard.openWithCallSite("release", callsite);
}
复制代码

到此,SurfaceControl 的构造函数最后拿到了一个 Java 层的 IBinder 对象。

2.8 getSurfaceControl

这里又调用了一个copyFrom,不过传入的参数是mSurfaceControl,这个mSurfaceControl是哪里来的呢,原来它就是WindowSurfaceController初始化build时的SurfaceControl (见2.5)。

[frameworks/base/services/core/java/com/android/server/wm/WindowSurfaceController.java]
void getSurfaceControl(SurfaceControl outSurfaceControl) {
    outSurfaceControl.copyFrom(mSurfaceControl);
}

[frameworks/base/core/java/android/view/SurfaceControl.java]
public void copyFrom(SurfaceControl other) {
    mName = other.mName;
    mWidth = other.mWidth;
    mHeight = other.mHeight;
    assignNativeObject(nativeCopyFromSurfaceControl(other.mNativeObject));
}
复制代码

3 native层的构造函数

3.1 nativeCreate

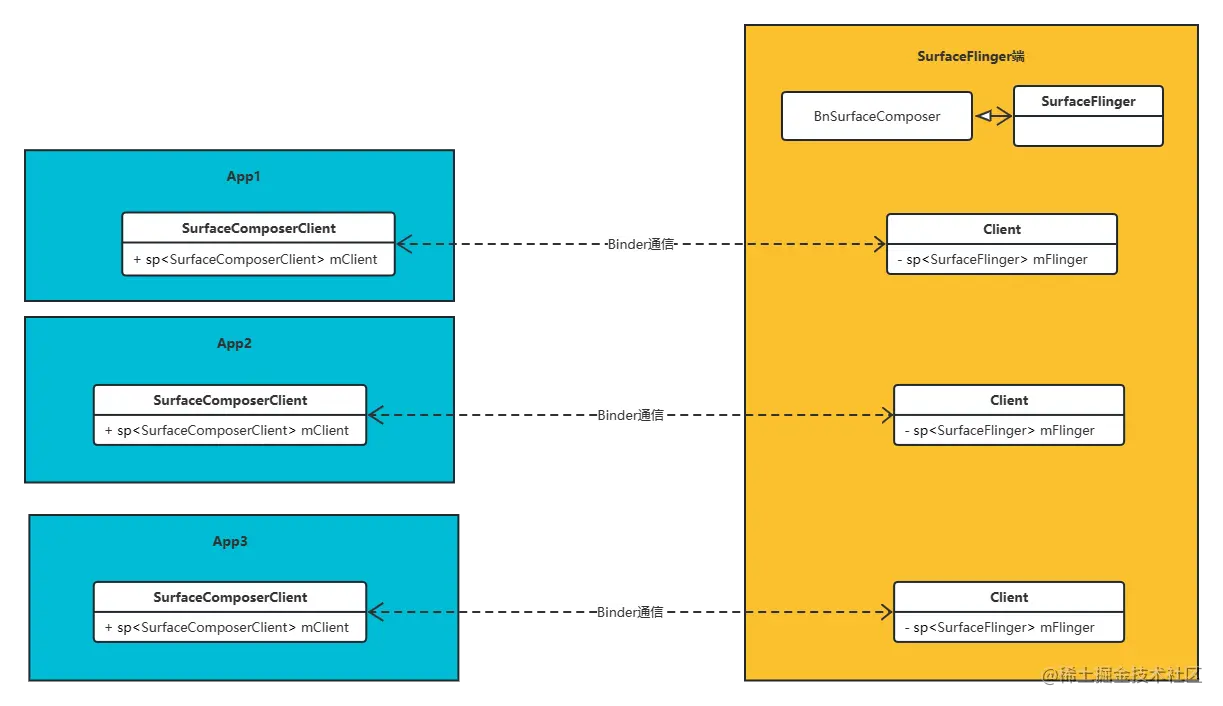

从 [2.7] 中的构造函数,我们可以看到会调用到 native。然后在 native 中,会创建一个 SurfaceComposerClient。

static jlong nativeCreate(JNIEnv* env, jclass clazz, jobject sessionObj,
        jstring nameStr, jint w, jint h, jint format, jint flags, jlong parentObject,
        jobject metadataParcel) {
    ScopedUtfChars name(env, nameStr);
    sp<SurfaceComposerClient> client;

	// sessionObj 是从 Java 层传递下来的,单进程唯一,见 [2.1]
	// 如果有 sessionObj 就从 sessionObj 中取,如果没有,
	// 就取 SurfaceComposerClient 默认的
    if (sessionObj != NULL) {
        client = android_view_SurfaceSession_getClient(env, sessionObj);
    } else {
        client = SurfaceComposerClient::getDefault();
    }

	// 将 Java 层传递过来的指针地址,还原成 SurfaceControl 指针
    SurfaceControl *parent = reinterpret_cast<SurfaceControl*>(parentObject);
    sp<SurfaceControl> surface;
    LayerMetadata metadata;
    ...

	// 调用 SurfaceComposerClient 的 createSurfaceChecked。见小节[4]
    status_t err = client->createSurfaceChecked(
            String8(name.c_str()), w, h, format, &surface, flags, parent, std::move(metadata));
    if (err == NAME_NOT_FOUND) {
        jniThrowException(env, "java/lang/IllegalArgumentException", NULL);
        return 0;
    } else if (err != NO_ERROR) {
        jniThrowException(env, OutOfResourcesException, NULL);
        return 0;
    }

    surface->incStrong((void *)nativeCreate);
    return reinterpret_cast<jlong>(surface.get());
}
复制代码

3.2 WindowSurfaceController.getSurfaceControl

获取 SurfaceControl,在[2.3]中最后会调用到此处。而它其实调用的是 SurfaceControl 的 copyFrom。也就是将原本的 mSurfaceControl 拷贝到传入的 outSurfaceControl。

void getSurfaceControl(SurfaceControl outSurfaceControl) {
	outSurfaceControl.copyFrom(mSurfaceControl,
	"WindowSurfaceController.getSurfaceControl");
}
复制代码

3.3 SurfaceControl.copyFrom

到这里,SurfaceControl 的创建算是结束了。

    public void copyFrom(@NonNull SurfaceControl other, String callsite) {
        mName = other.mName;
        mWidth = other.mWidth;
        mHeight = other.mHeight;
        mLocalOwnerView = other.mLocalOwnerView;
        assignNativeObject(nativeCopyFromSurfaceControl(other.mNativeObject), callsite);
    }
复制代码

3.4 nativeCopyFromSurfaceControl

static jlong nativeCopyFromSurfaceControl(JNIEnv* env, jclass clazz, jlong surfaceControlNativeObj) {
    sp<SurfaceControl> surface(reinterpret_cast<SurfaceControl *>(surfaceControlNativeObj));
    if (surface == nullptr) {
        return 0;
    }

    sp<SurfaceControl> newSurface = new SurfaceControl(surface);
    newSurface->incStrong((void *)nativeCreate);
    return reinterpret_cast<jlong>(newSurface.get());
}
复制代码

3.5 Surface.copyFrom

接下来,我们回到 [1.1] 再来看看 Surface 的 copyFrom。同样,是通过 native 实现的,具体的实现方式我们应该已经可以猜出来,和 SurfaceControl 类似了。

[frameworks/base/core/java/android/view/Surface.java]
public void copyFrom(SurfaceControl other) {
    ...
    //调用native层的实现函数
    long newNativeObject = nativeGetFromSurfaceControl(mNativeObject, surfaceControlPtr);
    ...
}
复制代码

3.6 nativeGetFromSurfaceControl

[frameworks/base/core/jni/android_view_Surface.cpp]
static jlong nativeGetFromSurfaceControl(JNIEnv* env, jclass clazz,
        jlong nativeObject,
        jlong surfaceControlNativeObj) {
    // 从java层传入的两个参数,分别保存着native层Surface,SurfaceControl的指针
    Surface* self(reinterpret_cast<Surface *>(nativeObject));
    sp<SurfaceControl> ctrl(reinterpret_cast<SurfaceControl *>(surfaceControlNativeObj));

    // 如果这两个指针对象的GBP相同,就什么也不做
    if (self != nullptr &&
            IInterface::asBinder(self->getIGraphicBufferProducer()) ==
            IInterface::asBinder(ctrl->getIGraphicBufferProducer())) {
        return nativeObject;
    }

    // 否则就创建一个native层的surface,调用SurfaceControl.getSurface
    sp<Surface> surface(ctrl->getSurface());
    if (surface != NULL) {
        surface->incStrong(&sRefBaseOwner);
    }

    return reinterpret_cast<jlong>(surface.get());
}
复制代码

3.7 SurfaceControl的getSurface

[frameworks/native/libs/gui/SurfaceControl.cpp]
sp<Surface> SurfaceControl::getSurface() const
{
    Mutex::Autolock _l(mLock);
    if (mSurfaceData == nullptr) {
        // 真正的创建对象的函数
        return generateSurfaceLocked();
    }
    return mSurfaceData;
}

sp<Surface> SurfaceControl::generateSurfaceLocked() const
{
    // 创建了一个Surface对象,调用了构造函数,传入了一个mGraphicBufferProducer
    mSurfaceData = new Surface(mGraphicBufferProducer, false);
    return mSurfaceData;
}
复制代码

最后,调用到了Surface的构造函数。

[frameworks/native/libs/gui/Surface.cpp]
Surface::Surface(const sp<IGraphicBufferProducer>& bufferProducer, bool controlledByApp)
      : mGraphicBufferProducer(bufferProducer),
	  ...
复制代码

到这里,Surface的创建过程算是初步完成了,这里面出现了一个很重要的对象mGraphicBufferProducer,它是通过SurfaceControl调用Surface构造函数传递进去的。具体 GraphicBufferProducer 的介绍可以看 解读SurfaceFlinger中的BufferQueue

4 SurfaceComposerClient

接下来,我们再来说说[3.1]的最后一部分,SurfaceComposerClient 的 createSurfaceChecked。

4.1 SurfaceComposerClient

前面聊到了在SurfaceComposerClient。现在我们就 SurfaceComposerClient 详细聊一聊它在图形系统中的作用。

首先,由于系统中有多个应用程序,而只有一个 SurfaceFlinger 通信,为了能够区分 SurfaceFlinger 中的应用程序,所以有了 SurfaceComposerClient。

首先看到 Client 后缀,我们下意思的想到就是 C/S 模型,关于 SurfaceComposerClient,它在图形系统中的继承关系如下。


ISurfaceComposer 是服务端 (SurfaceFlinger后面简称SF) 的接口,它的实现类分别有

  • BpSurfaceComposer:它是代理类,用于客户端 App 向服务端SF 通信。
  • BnSurfaceComposer:它是实现类,真正的实现者就是 SF。

ISurfaceComposerClient 是代表客户端在 SF 中的代理,它的实现类分别有

  • BpSurfaceComposerClient:它是代理类,用于客户端 App 向服务端的 Client 通信。
  • BnSurfaceComposerClient:它是是实现类,真正的实现者就是 Client。

每一个客户的 App 都会在 SF 中对应存在一个 Client,而每一个 Client 都会包含一个 mFlinger 对象,用来和 SF 通信。App 会先拿到 SF 的代理对象 BpSurfaceComposer,然后通过它与 SF 建立连接拿到代理类 BpSurfaceComposerClient。

最终通过 BpSurfaceComposerClient -> Client -> SF 的方式进行通信。

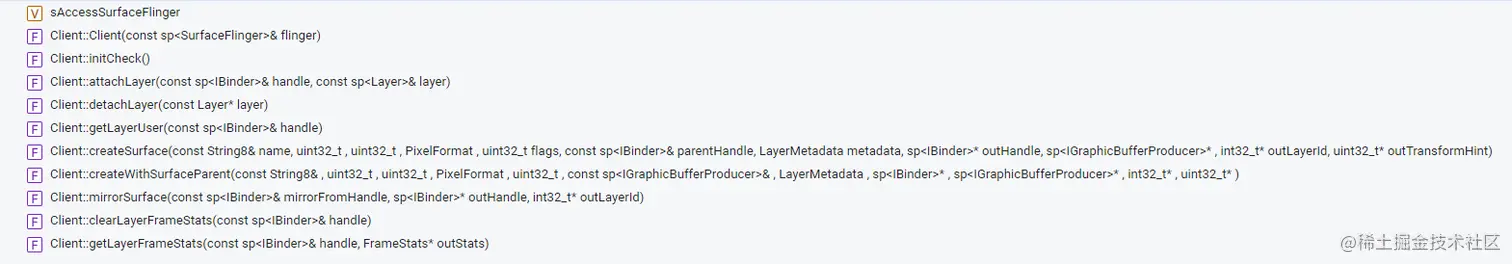

如图所示,就是所有 Client 提供的 api,通过这些 api,我们就可以在 App 端调用到 SF 中。


所以上图在多 App 时可以简化为


[frameworks/native/libs/gui/ISurfaceComposer.cpp]
class BpSurfaceComposer : public BpInterface<ISurfaceComposer>

[frameworks/native/libs/gui/include/gui/ISurfaceComposer.h]
class BnSurfaceComposer: public BnInterface<ISurfaceComposer> {
复制代码

ISurfaceComposerClient 代表的是 App,ISurfaceComposer 代表的是 SF。 接下来我们会关注两点

  1. 它们是如何创建的
  2. 它们是如何建立连接的

接下来看一下这个mClient是如何创建的。

在[3.1]中,SurfaceComposerClient 的创建方式有两种,它们分别是

  • SurfaceComposerClient::getDefault()
  • android_view_SurfaceSession_getClient()

4.2 SurfaceComposerClient::getDefault()

getDefault 创建的方式很简单,就是一个单例。

sp<SurfaceComposerClient> SurfaceComposerClient::getDefault() {
    // 这里其实就是通过一个单例来创建 SurfaceComposerClient
    return DefaultComposerClient::getComposerClient();
}
复制代码

4.3 onFirstRef

然后,Android 的 framework 层,涉及到 Binder 通信时一般都会继承 RefBase,这时我们就要注意 onFirstRef 这个函数。

由于它是 Binder 通信,所以一定会有一个建立连接的过程,而这里的 onFirstRef 做的就是建立连接。

[frameworks/native/libs/gui/SurfaceComposerClient.cpp]
void SurfaceComposerClient::onFirstRef() {

    //1. 通过 ComposerService 拿到了一个 ISurfaceComposer
    sp<ISurfaceComposer> sf(ComposerService::getComposerService());
    if (sf != nullptr && mStatus == NO_INIT) {
        sp<ISurfaceComposerClient> conn;
        // 调用 ISurfaceComposer 的 createConnection
        conn = sf->createConnection();
        if (conn != nullptr) {
            // 对 mClient 进行赋值
            mClient = conn;
            mStatus = NO_ERROR;
        }
    }
}
复制代码

ComposerService 它是一个单例,这里通过 getComposerService 拿到一个 sp<ISurfaceComposer> 对象。这是一个 ISurfaceComposer 的强智能指针。

前面我们已经介绍了 ISurfaceComposer,它是 SF 的借口,在 App 端会有它的代理对象。

4.4 ComposerService 的构造函数

我们先看它的构造函数,它里面只调用了 connectLocked。

[frameworks/native/libs/gui/SurfaceComposerClient.cpp]
ComposerService::ComposerService()
: Singleton<ComposerService>() {
    Mutex::Autolock _l(mLock);
    connectLocked();
}
复制代码

4.5 ComposerService::connectLocked

void ComposerService::connectLocked() {
    const String16 name("SurfaceFlinger");

    // getService 是 ServiceManager 的函数
    // 定义在 [frameworks/native/cmds/servicemanager/ServiceManager.cpp]
    // 它其实就是获取 SurfaceFlinger 的 Binder 对象

    // 通过Binder获取SurfaceFlinger的Binder对象
    while (getService(name, &mComposerService) != NO_ERROR) {
        usleep(250000);
    }

    // Create the death listener.
    ...

    // 下面是很常见的 Binder 连接的代码
    mDeathObserver = new DeathObserver(*const_cast<ComposerService*>(this));
    IInterface::asBinder(mComposerService)->linkToDeath(mDeathObserver);
}
复制代码

4.6 SurfaceFlinger::createConnection

再回到 [1.2],当通过 ServiceManager 拿到 SF 的Binder 对象之后,就通过 Binder 对象和 SF 建立连接。

接下来看createConnection返回的具体对象

[frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp]
sp<ISurfaceComposerClient> SurfaceFlinger::createConnection() {
    return initClient(new Client(this));
}

static sp<ISurfaceComposerClient> initClient(const sp<Client>& client) {
    status_t err = client->initCheck();
    if (err == NO_ERROR) {
        return client;
    }
    return nullptr;
}
复制代码

createConnection函数也很简单,就是返回了一个Client对象,这个Client的定义如下

[frameworks/native/services/surfaceflinger/Client.h]
class Client : public BnSurfaceComposerClient
复制代码

还记得我们一开始说的那4个对象吗,这个 BnSurfaceComposerClient ,其实就是 App 端对应的 ISurfaceComposerClient 的实现类。

所以,在 SurfaceComposerClient 的 onFirstRef 中创建的 mClient 对象,其实就是系统进程中的 BnSurfaceComposerClient。而它的实现类,就是 Client。

4.7 SurfaceComposerClient.createSurface

接下来再看 mClient->createSurface,它其实就是调用的 Client 的 createSurface。

[frameworks/native/services/surfaceflinger/Client.cpp]
status_t Client::createSurface(const String8& name, uint32_t w, uint32_t h, PixelFormat format,
                               uint32_t flags, const sp<IBinder>& parentHandle,
                               LayerMetadata metadata, sp<IBinder>* handle,
                               sp<IGraphicBufferProducer>* gbp) {
    // 这个mFlinger就是SurfaceFlinger
    return mFlinger->createLayer(name, this, w, h, format, flags, std::move(metadata), handle, gbp,
                                 parentHandle);
}
复制代码

createLayer其实就是创建Layer,在SurfaceFlinger中有许多种Layer,这里我们来看其中的一种比较常见的eFXSurfaceBufferQueue

[frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp]
status_t SurfaceFlinger::createLayer(const String8& name, const sp<Client>& client, uint32_t w,
                                     uint32_t h, PixelFormat format, uint32_t flags,
                                     LayerMetadata metadata, sp<IBinder>* handle,
                                     sp<IGraphicBufferProducer>* gbp,
                                     const sp<IBinder>& parentHandle,
                                     const sp<Layer>& parentLayer) {
    ...
    switch (flags & ISurfaceComposerClient::eFXSurfaceMask) {
        case ISurfaceComposerClient::eFXSurfaceBufferQueue:
            result = createBufferQueueLayer(client, uniqueName, w, h, flags, std::move(metadata),
                                            format, handle, gbp, &layer);
    ...
}
复制代码

它调用了createBufferQueueLayer,在这个里面对gbp进行了初始化

[frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp]
status_t SurfaceFlinger::createBufferQueueLayer(const sp<Client>& client, const String8& name,
                                                uint32_t w, uint32_t h, uint32_t flags,
                                                LayerMetadata metadata, PixelFormat& format,
                                                sp<IBinder>* handle,
                                                sp<IGraphicBufferProducer>* gbp,
                                                sp<Layer>* outLayer) {
    ...

    sp<BufferQueueLayer> layer = getFactory().createBufferQueueLayer(
            LayerCreationArgs(this, client, name, w, h, flags, std::move(metadata)));
    status_t err = layer->setDefaultBufferProperties(w, h, format);
    if (err == NO_ERROR) {
        // 初始化gbp
        *handle = layer->getHandle();
        *gbp = layer->getProducer();
        *outLayer = layer;
    }

    return err;
}
复制代码

到这里,我们终于理清了从 Activity 到 Surface 的逻辑,并且看到了 Layer 的创建。大致细节有:

  • SurfaceControl 的创建和 Surface 的创建
  • SurfaceControl 中 SurfaceComposerClient 的创建
  • SurfaceComposerClient 的 C/S 模型
  • SurfaceComposerClient 中 App 端和 SF 端的通信
  • SurfaceComposerClient 通过 Binder 通信的方式,调用 SF 创建 Layer
分类:
Android
标签:
