three.js 渲染流程解析（一）

NaylorZhang
2,651 阅读14分钟

背景

ThreeJS 是目前应用比较多的轻量级、跨端的通用 3D渲染库。开发者们使用这个渲染库，可以很轻易的上手并完成一些3D渲染的任务。但是去做一些比较麻烦的任务时（例如千万点云渲染），会感受到 ThreeJS 的局限和不足。可能是 ThreeJS 本身设计上的问题，也可能是开发者（我）使用的不对。

带着这个目的，我花了一些时间去研究了一下源码。主要是为了搞清楚 ThreeJS 帮开发者做了什么优化，以及 ThreeJS 中 scene、renderer 等概念又是怎么实现的。本文会简单带过 ThreeJS 中的一些概念以及 WebGL 中的一些基本概念。

因为文章的本意是解析 ThreeJS 的运转的，所以会出现较多的源码解读以及我的个人理解。这里会从基本概念的源码实现、渲染主流程的源码实现，两个角度切入。

为什么需要 ThreeJS

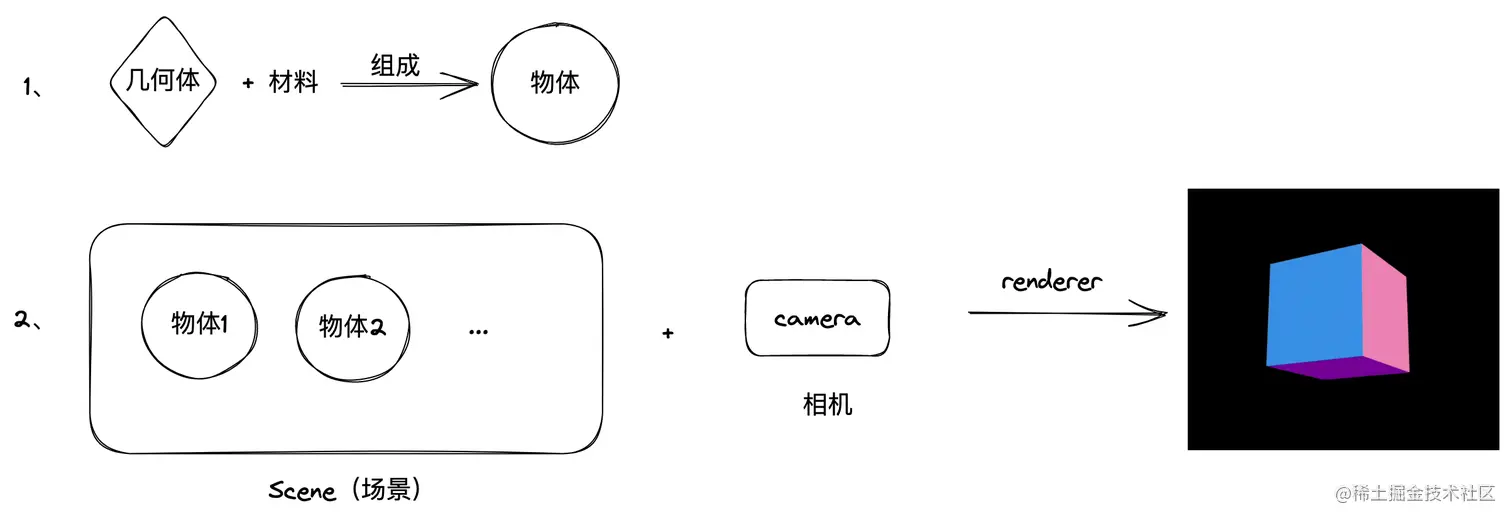

在开始之前，先用一个流程图介绍一下简单的概念。在 ThreeJS 中，3D物体由几何体（Geometry）和材料（Material）组成。场景（Scene）是一个容器，代表当前场景内需要渲染哪些物体，可以添加3D物体、灯光、阴影等子元素。相机（Camera）则表示当前场景是以哪种视角投影的。最后由渲染引擎（WebGLRenderer）用WebGL渲染出你精心制作的场景。


Talk is sheap，我们来看一下代码吧。看看在 ThreeJS 里面是怎么渲染一个立方几何体的。

import * as THREE from 'three';
​
const camera = new THREE.PerspectiveCamera( 70, window.innerWidth / window.innerHeight, 0.01, 10 );
camera.position.z = 1;
​
const scene = new THREE.Scene();
​
const geometry = new THREE.BoxGeometry( 0.2, 0.2, 0.2 );
const material = new THREE.MeshNormalMaterial();
​
const mesh = new THREE.Mesh( geometry, material );
scene.add( mesh );
​
const renderer = new THREE.WebGLRenderer( { antialias: true } );
renderer.setSize( window.innerWidth, window.innerHeight );
renderer.setAnimationLoop( animation );
document.body.appendChild( renderer.domElement );
​
function animation( time ) {
​
  mesh.rotation.x = time / 2000;
  mesh.rotation.y = time / 1000;
​
  renderer.render( scene, camera );
​
}

总结下上面的样例做了哪些事情

  1. 初始化投影相机、场景、几何体、材料、网格
  2. 初始化渲染器
  3. 添加渲染器绑定的canva节点
  4. setAnimationLoop开始逐帧渲染动画

根据这个真实的例子，我们再介绍下相机、场景、物体、渲染器这几个概念，以加深理解。

  • 相机，用来表示3D影像是以哪种方式投影的。以透视相机（PerspectiveCamera）为例，这一投影模式被用来模拟人眼所看到的景象，它是3D场景的渲染中使用得最普遍的投影模式。
  • 场景（Scene）是你放置物体、灯光和摄像机的地方。换句话说，你想要渲染的所有物体，都需要添加在场景中。
  • 物体，ThreeJS中提供了 Geometry 基类，开发者只要传入参数就可新建一个几何体实例，不需要过于专注 shader program、缓冲区数据绑定等 WebGL 相关的内容。例子中的 BoxGeometry 立方几何体就是，只需要传入宽、高、深度就可以构建出一个立方几何体。
  • 渲染器，接受场景和相机。将场景中的3D物体、纹理、阴影等以当前相机的投影模式渲染出来。

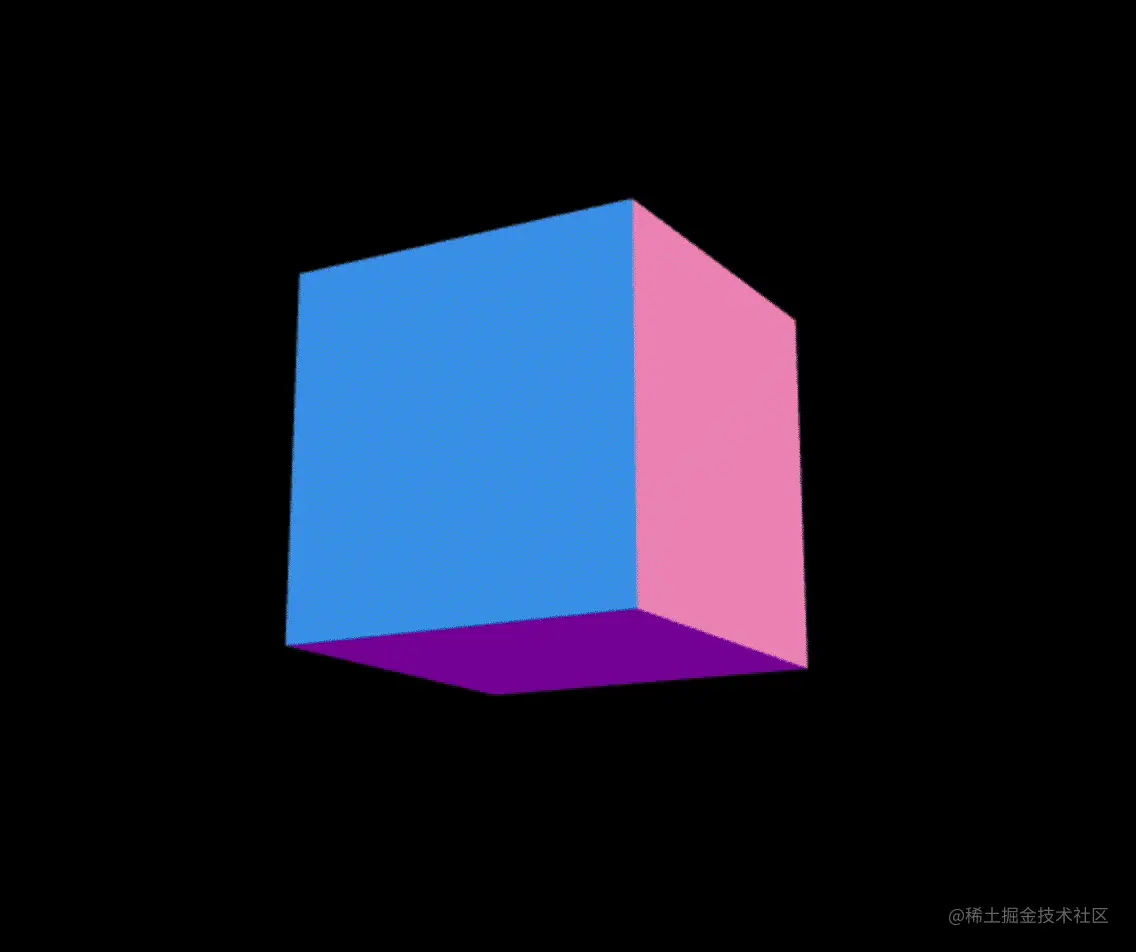

最终在浏览器页面里，我们会得到下面的3D动画


ThreeJs 本质上还是调用的 WebGL 实现的渲染。类似的渲染任务用WebGL 是这么实现的: 立方几何体的渲染 。总结一下步骤

  1. 定义立方体顶点位置
  2. 定义顶点颜色
  3. 定义元素（三角形）数组
  4. 编写定点着色器和片段着色器，给顶点、片段着色
  5. 渲染立方体

比较一下可以发现，使用 ThreeJS 做渲染任务，会为开发者屏蔽了很多内容（着色器、着色器变量的定义与绑定等），从代码量和开发的心智模型上，比写原生的 WebGL 代码会简单很多。这也是一些前端项目选择使用 ThreeJS 去做3D渲染的一部分原因。

ThreeJs 的魔法

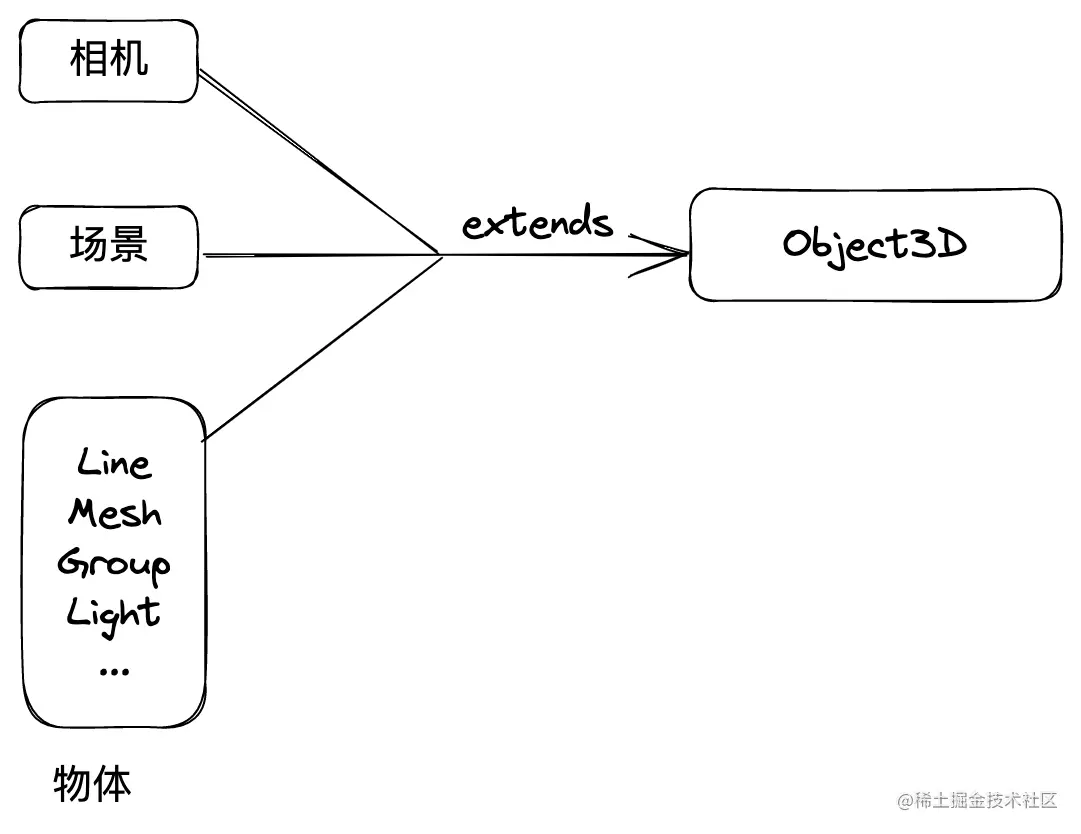

在查看渲染流程的源码之前，需要先看下场景、相机等概念在 ThreeJS 源码是怎么实现的。根据源码，相机、场景、物体这些对象都继承了 Object3D 这个基类。

Untitled-2023-01-10-1710

Untitled-2023-01-10-1710

Object3D

我们先看一下 Object3D 这个基类的实现，然后再接着介绍相机、场景两个概念的实现。官方介绍在这里Object3D。

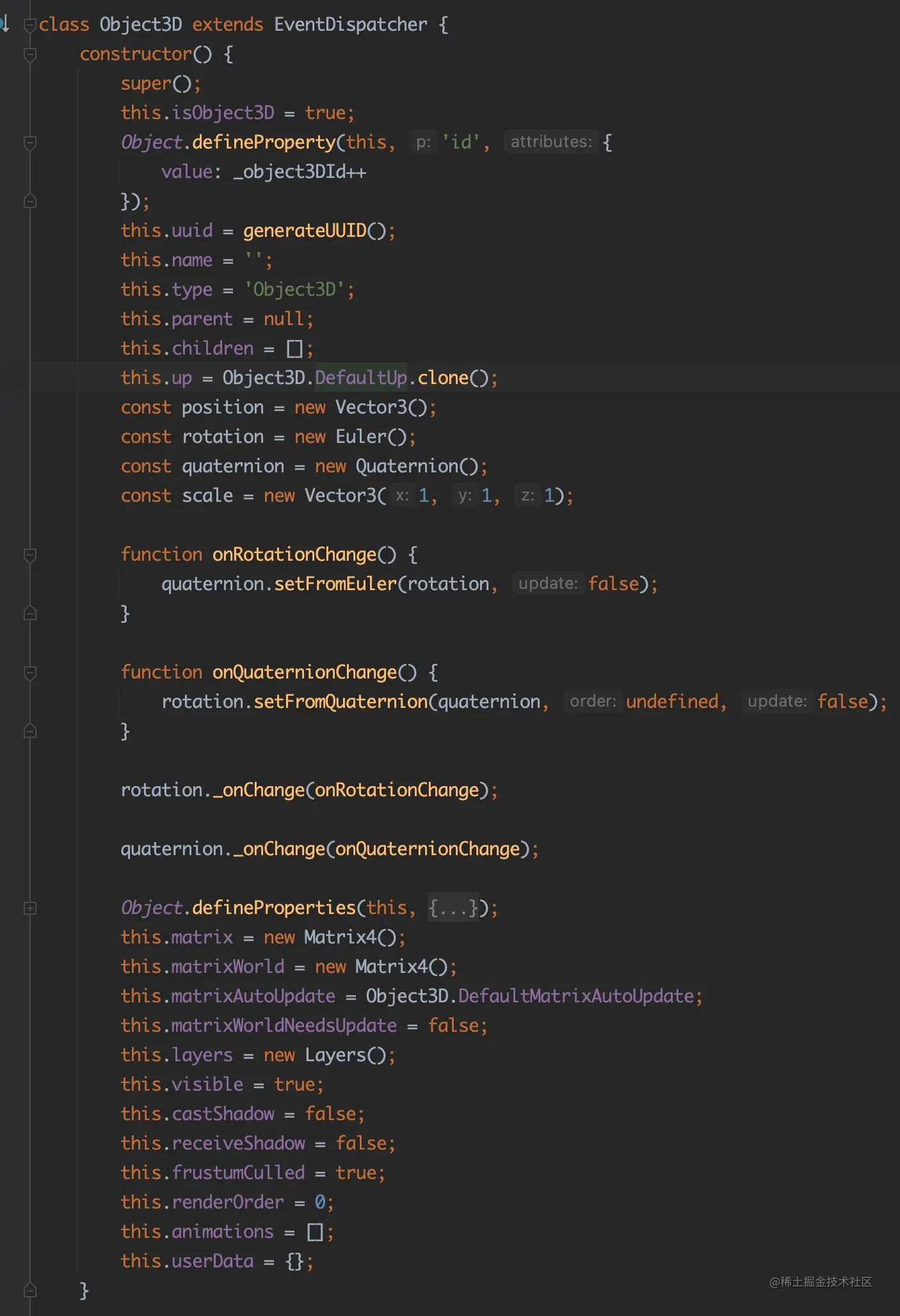

从构造函数看这个基类主要承担了以下几个职责

  • 申明了该对象的id、name、type属性。

    • 唯一id，但是在实际应用中，真的很少用到这个id。
    • name基本没有用到过，作为基类，这个属性暂时想不到它的用处。
    • type标记类型。新创建一个实例，都会为这个属性分配内存；此外开发者可以暴力修改。通过原型来表达类型可能是更合适的。

  • 初始化3D相关的数据对象

    • 3D对象的局部位置，通过三维向量表示。表示物体中心点的位置。
    • 缩放信息，通过三维向量表示，表示，x，y，z三个轴方向下的缩放参数。
    • 欧拉角和四元素，表示3D物体旋转的。因为都是表示旋转，所以欧拉角、四元素依赖变换。在构造方法里就做了onChange监听。
    • 对象的全局或世界变换矩阵，即物体相对于世界坐标下的变换矩阵。局部变换矩阵，即相对于父级的变换矩阵，如果没有父级，那么就等同于世界变换矩阵。简单说，通过变换矩阵可以计算得出不同坐标系下的物体的位置。

  • 挂载了一些功能标志位，应用在 ThreeJS 渲染流程中。

    • 可见性、是否渲染到阴影贴图、材质是否接受阴影。置为false时，就不会渲染。
    • 是否在相机的视椎体，不在的话也就不会渲染。相机的视椎体，可以简单的理解为在视椎体内部的物体，是相机可以看到的，也就是应该被渲染出来的。

  • 提供了树结点的能力。

    • 父指针、孩子数组。

再看基类提供的方法，根据职责主要分为3D数据相关和树结构相关。（因为篇幅所限，就不贴图了。）

  • 修改、更新世界矩阵、局部矩阵的方法
  • 修改欧拉角、缩放、位移（x、y、z，3个轴方向）的数值的方法
  • 渲染前处理、后处理的回调方法
  • 查询父子节点的方法

以上就是 ThreeJS 提供的3D对象 Object3D 基类所抽象的内容。基类中一些标志位以及userData这种自定义内容，使的这个基类有点臃肿，应该可以有更好的代码设计，去完成这部分职责。

相机

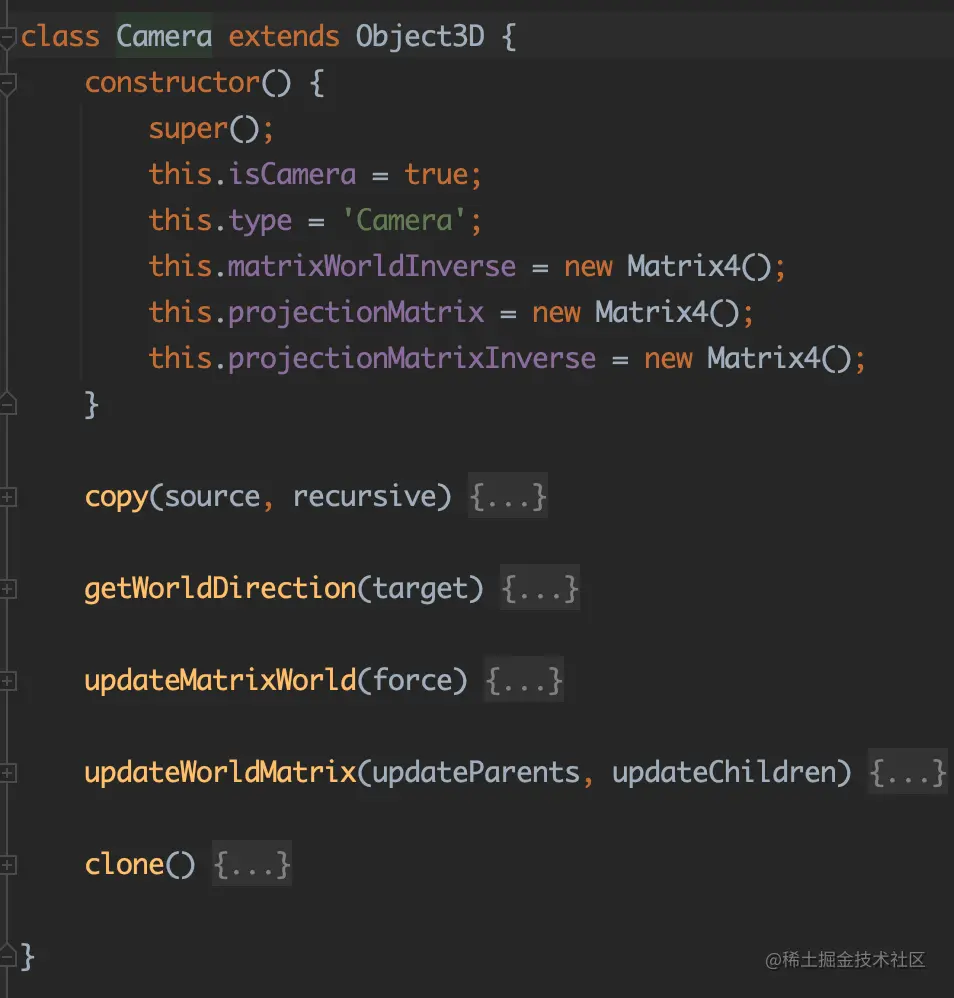

我们的例子里面使用的是 PerspectiveCamera 透视相机，继承于Camera类。Camera类又继承了Object3D。所以本质上相机也是一个3D对象。这里就介绍下透视相机的实现。

对于一个相机而言，有以下几个概念（不同相机的计算不完全一致）

  • 内参，包括焦距、缩放等相机变量
  • 外参，简单说就是旋转矩阵、平移矩阵，用来表示物体从世界坐标系到相机坐标系的转换。
  • 投影矩阵，用来表示该相机坐标系下某个点对应到二维平面映射关系。简单公式：投影矩阵*三维点 = 二维平面点。

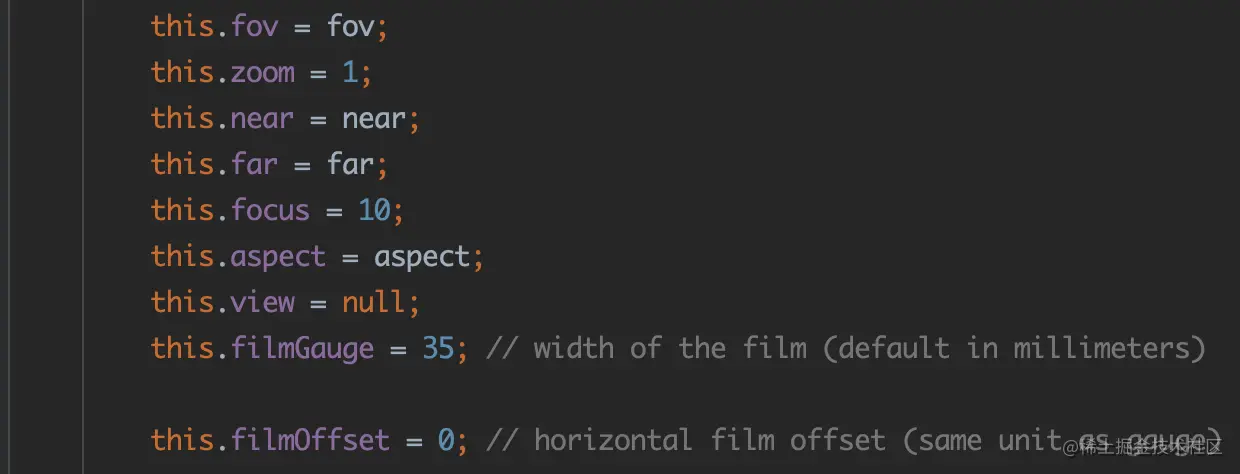

202211181105204.png PerspectiveCamera 类在继承的基础上，增加透视相机的相应的内参属性以及这些内参的计算方法。

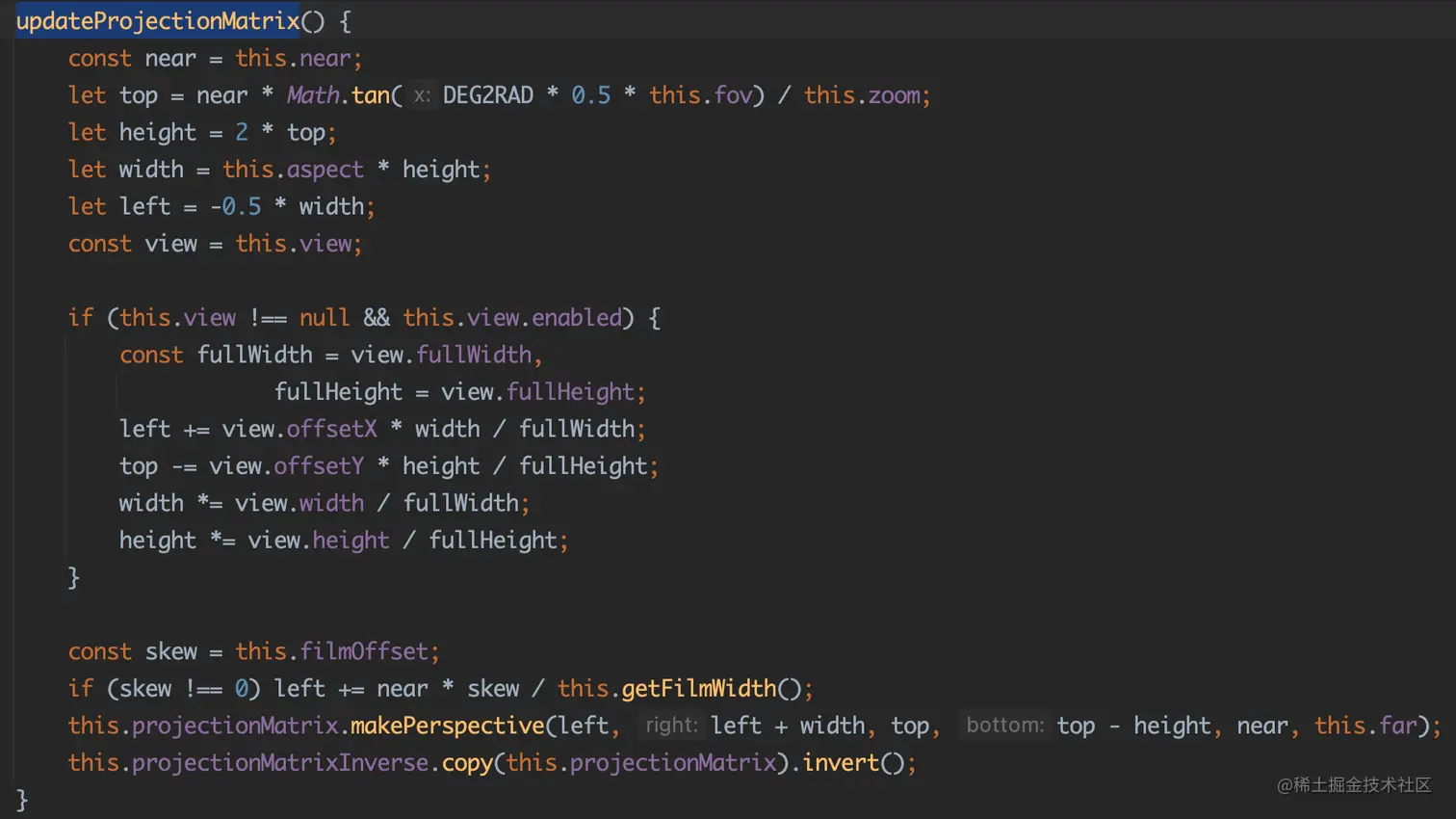

PerspectiveCamera 类 的 updateProjectionMatrix方法，根据相机的内参，计算得出透视相机的投影矩阵。这里引用了数学库 Matrix4 的 makePerspective 方法，该方法表示了透视相机的投影矩阵的数学计算过程。makePerspective 方法作为透视相机的静态方法，直接挂在 PerspectiveCamera 类上可能会更优雅一些。


场景

跟文章开头的例子一样，在实际开发中，开发者们一般会先创建 Scene 实例，然后再去添加想要渲染的物体、灯光，同时配置场景的材料、背景等，最后再把 Scene 实例交给渲染器去渲染。

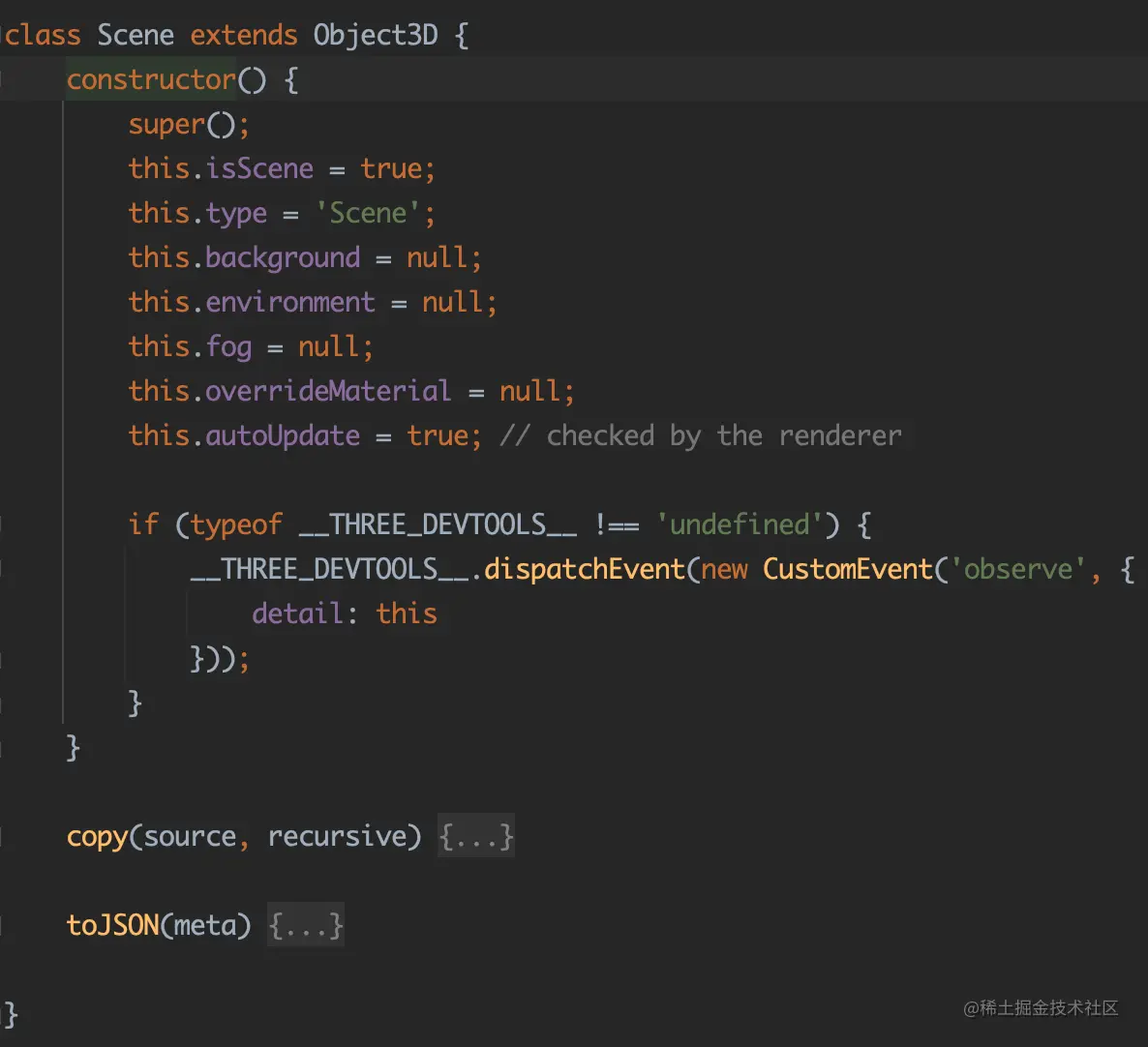

Scene 类也是继承于Object3D基类。在平时开发的过程中，开发者使用的新增物体的能力，其实是 Object3D 提供的。Scene 类本身只是提供了默认的背景、雾、纹理贴图、覆盖材料的能力。结合后续的渲染器代码的解析，在树根节点的背景、纹理的设置也会影响到孩子节点的背景、纹理的渲染。

202211181458629.png Scene 类的源码其实比较简单，并没有特别繁杂的地方，和渲染流程并不完全相关，只是提供了渲染物体的容器。从实现上看起来，所有继承了 Object3D 的对象都可以被用作渲染器的场景入参，只需要在我们自定义的类内增加 isScene 和 type 两个标志位。

到这里我们也可以发现 ThreeJS 里面很多对象类型的判断，是通过类似 isScene 和 type 这样的标志位来做。这种设计会带来以下风险

  • 导致对象的封闭性会差很多，开发者可以较为轻易且暴力的破坏这种封闭性，
  • 此外在渲染物体较多的情况下，会造成内存的浪费。极端的千万点不分片的场景。
  • 在渲染器代码里面会有很多类似的判断，如果有新的物体能力增加，需要在所有流程中都补上isNewObject的判断。

如果这里使用多态和组合的方式，会解决部分麻烦。

深入浅出ThreeJs 的渲染流程

经历了上文的铺垫，现在可以正式开始对渲染流程的解析了。ThreeJS里面提供了很多的渲染器，2D、3D、XR等等。这里我们主要解析支持 WebGL2 的 WebGLRenderer 的渲染流程，WebGL2 基于 OpenGL ES 3.0的api。在不支持 WebGL2 的浏览器上，ThreeJS 还是会以 WebGL + extensions 的形式为开发者提供服务。

渲染器做的事情非常繁杂。这里从它的 render 方法作为切入口去学习一下。这里用一张流程图概括下执行一次 render 做了哪些事情。

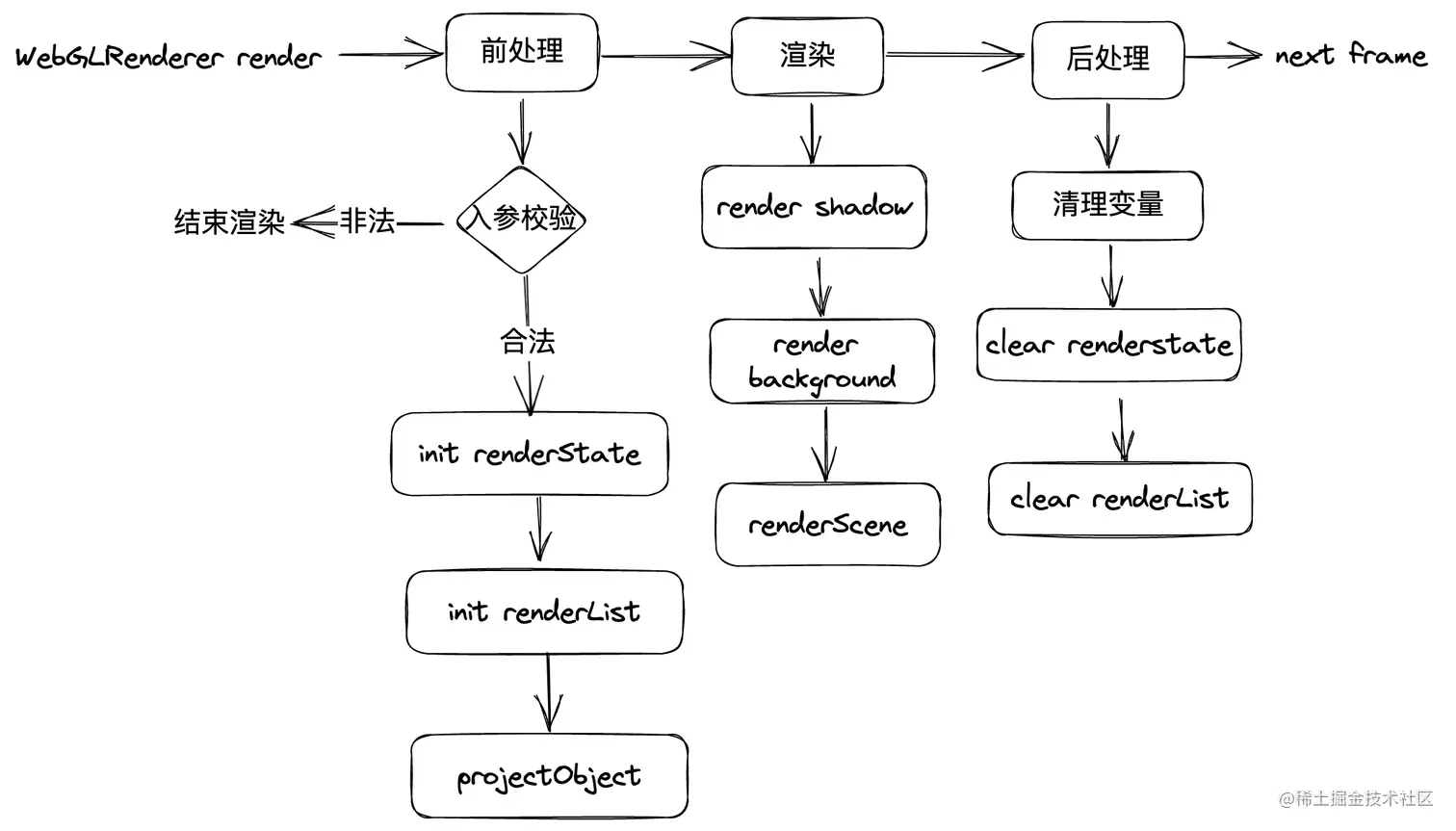

render-stages.png WebGLRenderer 把渲染流程分为三个部分。下面的源码已经精简过，并带上了一些注释, 可以参考流程图试着去走一遍流程。

  • 前处理，
  • 剪辑、阴影、物体渲染，
  • 后处理
this.render = function (scene, camera) {
   if (_isContextLost === true) return; // update scene graph
   if (scene.autoUpdate === true) scene.updateMatrixWorld(); // update camera matrices and frustum
   if (camera.parent === null) camera.updateMatrixWorld();
   if (scene.isScene === true) scene.onBeforeRender(_this, scene, camera, _currentRenderTarget);
   // 1、 init currentRenderState

   // 2、 init internum variabilis: _projScreenMatrix,_frustum,_localClippingEnabled

   // 3、 init currentRenderList
​
   // 4、project objects
   projectObject(scene, camera, 0, _this.sortObjects);
   currentRenderList.finish();

   // 5、sort renderList
   if (_this.sortObjects === true) {
      currentRenderList.sort(_opaqueSort, _transparentSort);
   }

   // start render
   // 1、render clipping
   if (_clippingEnabled === true) clipping.beginShadows();
   const shadowsArray = currentRenderState.state.shadowsArray;
   shadowMap.render(shadowsArray, scene, camera);
   if (_clippingEnabled === true) clipping.endShadows(); //

   // 2、update performance data
   if (this.info.autoReset === true) this.info.reset(); //

  // 3. render background
   background.render(currentRenderList, scene); // render scene

  // 4. setup lights
   currentRenderState.setupLights(_this.physicallyCorrectLights);

  // 5. render 3D object in scene
   if (camera.isArrayCamera) {
      const cameras = camera.cameras;
​
      for (let i = 0, l = cameras.length; i < l; i++) {
         const camera2 = cameras[i];
         renderScene(currentRenderList, scene, camera2, camera2.viewport);
      }
   } else {
      renderScene(currentRenderList, scene, camera);
   }
   if (scene.isScene === true) scene.onAfterRender(_this, scene, camera); // _gl.finish();
   // post processing
   // ...

};

前处理

  1. 初始化currentRenderState
  2. 初始化currentRenderList
  3. projectObject 预处理场景内添加的物体。
字典对象

阅读源码时，可以发现在整个渲染流程中，贯穿着一些对象。它们承担了一部分的渲染职责，帮助渲染器完成渲染任务。这里取两个比较重要的实例解释一下。

  • currentRenderList：在预处理中，对该次渲染流程中需要渲染物体进行处理分类。主要存储不透明物体、透明物体、透射物体三个物体数组以及包含所有物体的数组。渲染时，直接按照处理好的分类。对这些数组进行处理。
  • currentRenderState: 在预处理中，对该次渲染流程中存在的光线、阴影进行存储。在渲染时，直接通过该对象获取要渲染的光线、阴影。

这两个实例存储在各自对应的Weakmap中，每次渲染开始去初始化，渲染结束清理。它们的职责贯穿在整个渲染流程中。Weakmap实例又挂载在类上面，这里给这些类生成的实例一个称呼字典对象。

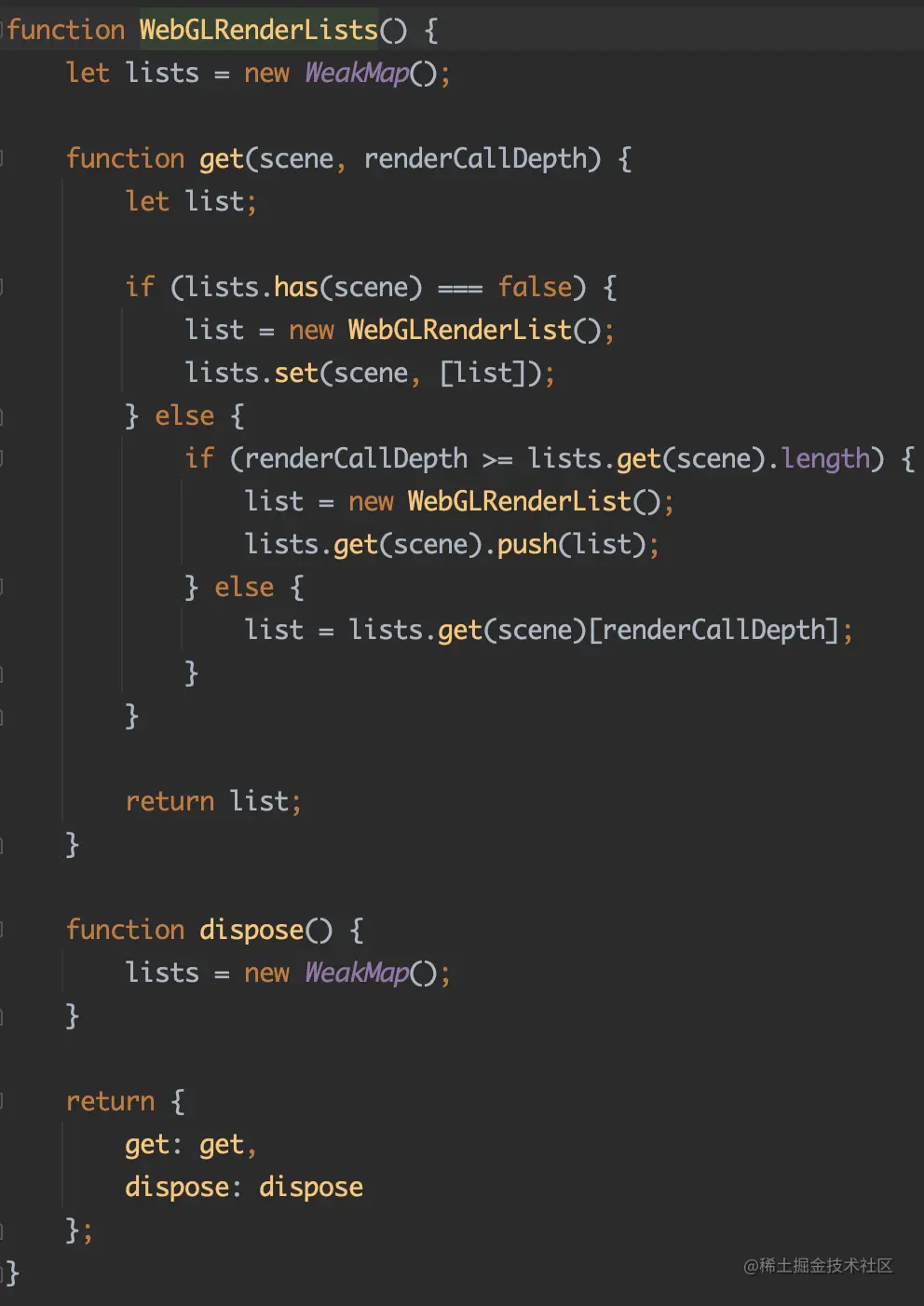

这里截取currentRenderList的对象字典 WebGLRenderLists 的源码帮助理解。


对于大部分渲染任务来说，为了达到60fps的渲染帧数，每帧都会去执行一次render方法，这样执行的频率是非常高的。在整个渲染流程中，各种各样的中间对象需要管理，整个流程中的内存泄漏也是非常致命的。WebGLRenderer 通过这些字典对象去存储并缓存这些中间对象，进行性能调优。字典对象大都可以在 initGLContext 方法中找到对应初始化，在渲染流程的解析中先不做详细扩展。

projectObject 预处理对象

projectObject接收scene实例作为第一个object的入参。在阅读Scene的源码中可以知道，Scene是一个Object3D对象，可以作为树的根节点组成一颗渲染树。projectObject方法，就是深度遍历传入的scene实例，并根据遍历中3D对象的不同类型去进行不同的预处理。（当然这里已经说过这种实现的问题了。用多态去实现会更合理）

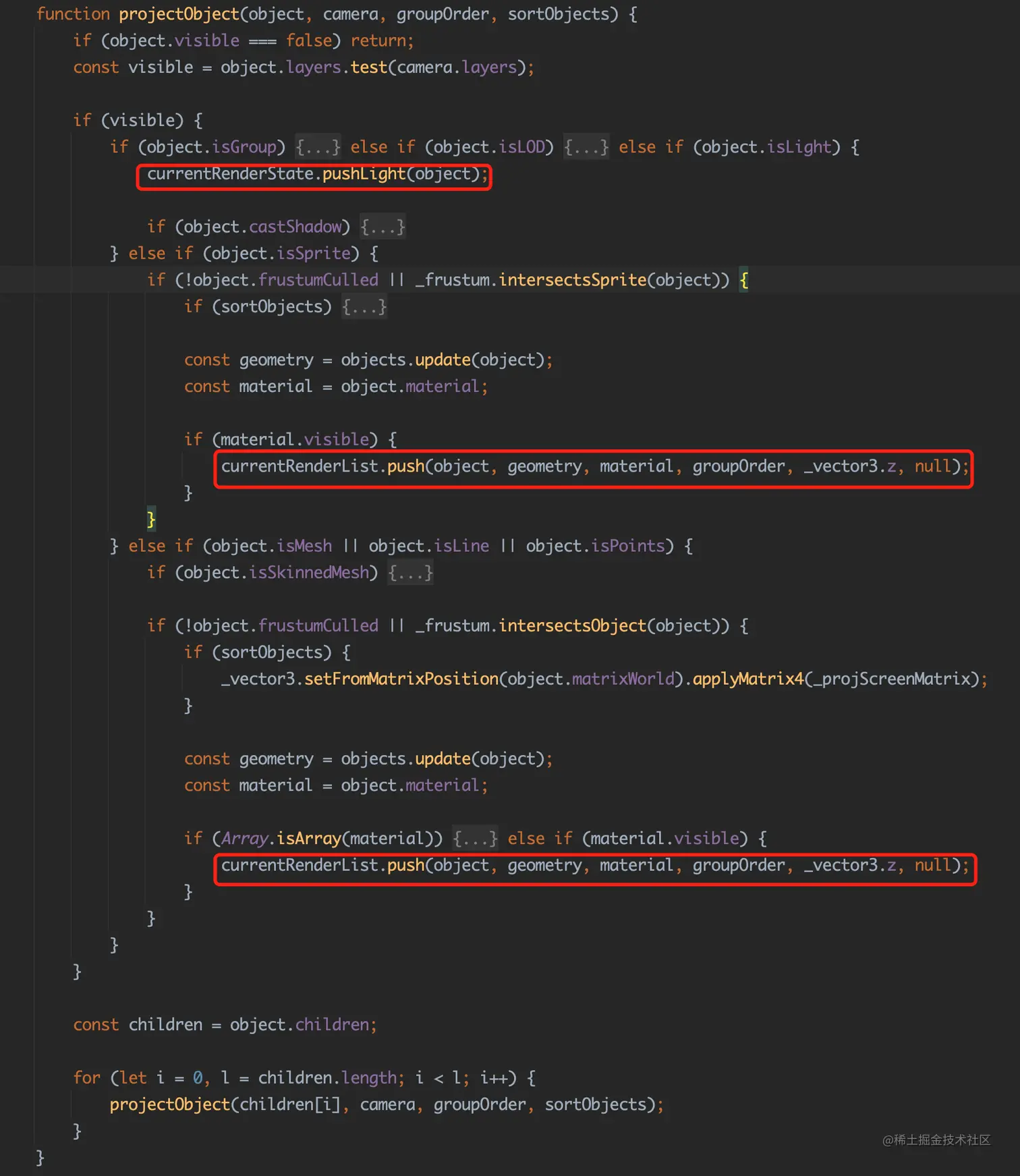

图片中圈出来的步骤表明，渲染器也是在这一步，将 Scene 中的物体分别添加到不同的对象字典中去。为后续的渲染流程做准备。

开始渲染啦

这里跳过阴影和背景的渲染解析，因为我们的例子中并没有添加阴影和背景，主要去查看物体的渲染。

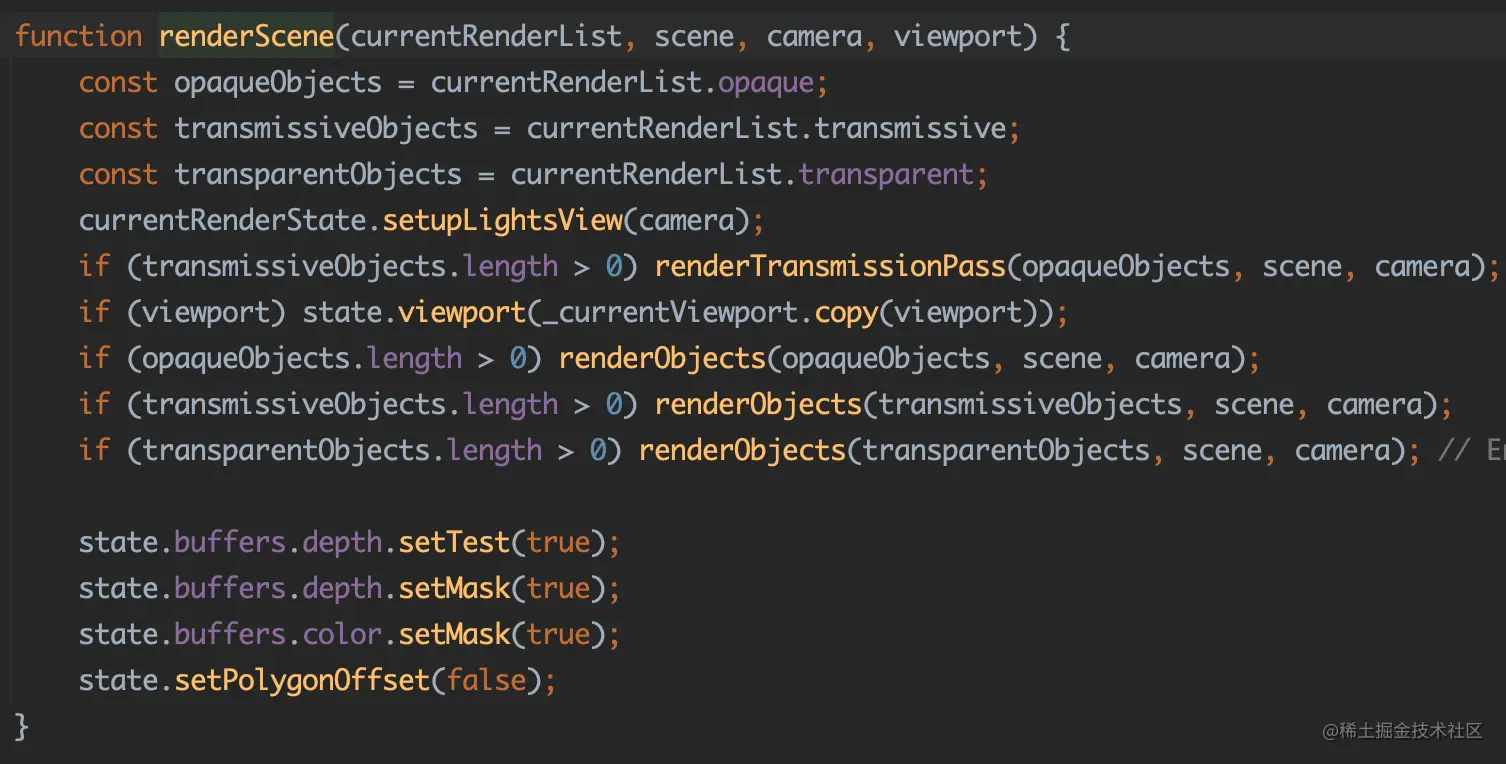

renderScene渲染物体

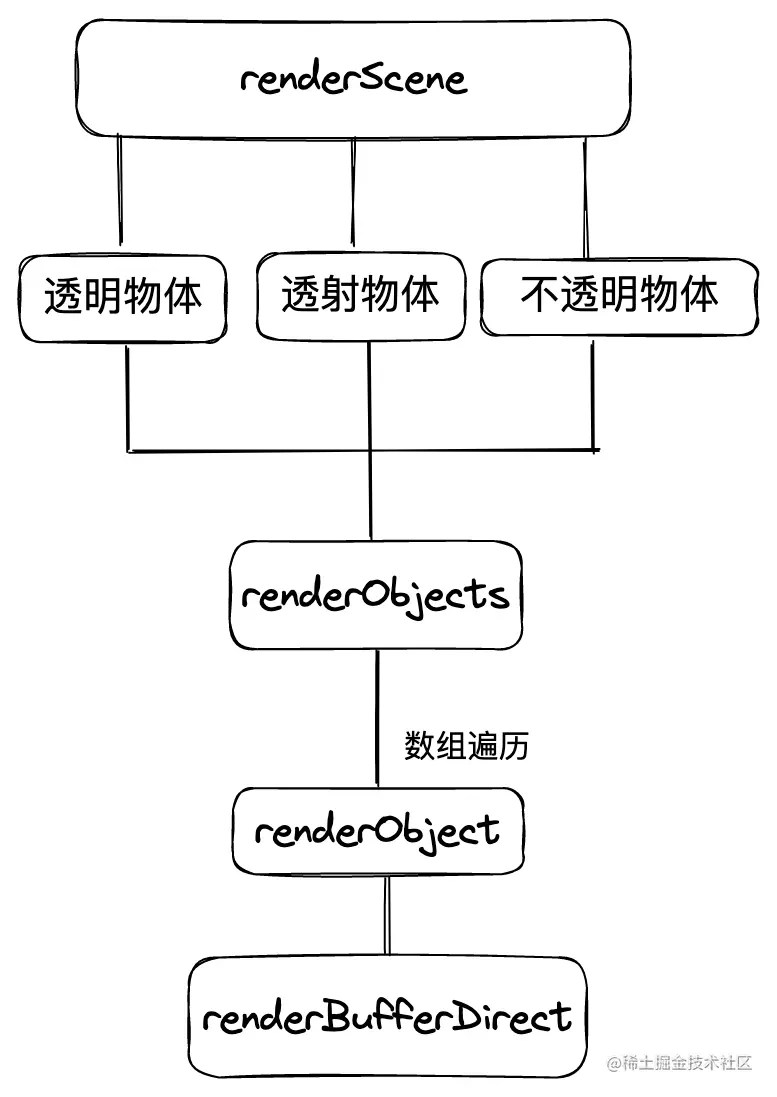

在 projectObject 步骤时，会把 Scene 中需要渲染的物体根据材料的特性，分为不透明物体（opaque）、透明物体(transissive)、透射物体(transparent)，并添加到 currentRenderList 实例挂载的三个数组内。在进行 renderScene 步骤时，渲染器会从 currentRenderList 中取出这三个数组属性，去分别进行渲染。


物体的渲染，最终会走到 renderObjects 这个方法。renderObjects 方法比较简单，这里就不贴 renderObjects 的源码了。它的职责是对3D对象数组的遍历渲染，当3D对象与相机处在同一图层时，再去渲染对象。在数组遍历的过程中，渲染的单元方法renderBufferDirect。


renderBufferDirect

根据流程图，真正执行渲染的方法 renderBufferDirect ，这里分成了一下几个步骤

  1. 检查渲染流程是否合法，不合法退出渲染。
  2. 绑定目标对象的缓冲数据，主要包括顶点属性的 Buffer和元素索引的 Buffer，参考bindBuffer。或者更新缓冲数据的起始范围，参考bufferData
  3. 计算渲染点数的开始位置和数量。最后提供给WebGL的原生api drawArrays 和 drawArraysInstanced使用。
  4. 绑定步骤3中的两个api的另外一个参数mode，告诉gpu需要渲染什么类型的3D图形。
  5. 调用原生api渲染物体或者物体数组。
this.renderBufferDirect = function (camera, scene, geometry, material, object, group) {
   // a.Check to determine whether the rendering can continue

   // b.Bind geometry
   bindingStates.setup(object, material, program, geometry, index);
   let attribute;
   let renderer = bufferRenderer;
​
   if (index !== null) {
      attribute = attributes.get(index);
      renderer = indexedBufferRenderer;
      renderer.setIndex(attribute);
   } //
​
   // c. Calculate drawCount, drawStart and drawEnd
    const drawStart = Math.max(rangeStart, groupStart);
    const drawEnd = Math.min(dataCount, rangeStart + rangeCount, groupStart + groupCount) - 1;
    const drawCount = Math.max(0, drawEnd - drawStart + 1);

  // d. bind mode
   if (object.isMesh) {
      if (material.wireframe === true) {
         state.setLineWidth(material.wireframeLinewidth * getTargetPixelRatio());
         renderer.setMode(_gl.LINES);
      } else {
         renderer.setMode(_gl.TRIANGLES);
      }
   } else if (object.isLine) {
     // the same with above
   } else if (object.isPoints) {
      renderer.setMode(_gl.POINTS);
   } else if (object.isSprite) {
      renderer.setMode(_gl.TRIANGLES);
   }

  // f. draw element or arrays with gl
   if (object.isInstancedMesh) {
      renderer.renderInstances(drawStart, drawCount, object.count);
   } else if (geometry.isInstancedBufferGeometry) {
      const instanceCount = Math.min(geometry.instanceCount, geometry._maxInstanceCount);
      renderer.renderInstances(drawStart, drawCount, instanceCount);
   } else {
      renderer.render(drawStart, drawCount);
   }
}; // Compile

这里的 render 对象是 WebGLBufferRenderer 的实例，作为全局对象一直常驻在内存中。在每次物体的渲染中，负责调用 WebGL2RenderingContext 的api drawArraysInstanced 和 drawArrays 去真正渲染物体，同时也对 drawArraysInstanced api做了兼容处理（WebGL2 和 WebGL）

后处理

参看前文的整体渲染流程图，主要分为以下三个步骤。因为比较简单，相信各位看官应该可以理解。

  1. 清理过程变量
  2. 清理 currentRenderState
  3. 清理 currentRenderList

结语

到这里我们已经把示例中的整个渲染流程大致过了一遍，参照 WebGL源码，也在 ThreeJs 的源码中或多或少的发现了着色器、着色器变量的影子。但是篇幅所限，下次再具体学习溜。
