[51单片机]串口通信

心花为之怒放
226 阅读5分钟

串口介绍

基本概念

  1. 串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的相互通信。

  2. 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各种模块相互通信，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力。

  3. 51单片机内部自带UART（Universal Asynchronous Receiver Transmitter，通用异步收发器），可实现单片机的串口通信。

通信方式

微控制器与外部设备的数据通信，根据连接结构和传送方式的不同，可以分为两种：并行通信和串行通信。

并行通信：指数据的各位同时发送或接收，每个数据位使用一条导线。

串行通信：指数据一位接一位地顺序发送或接收

电平标准

电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常见的电平标准有如下三种：

  1. TTL电平：+5v表示1，0v表示0

  2. RS232电平：-3~-15表示1，+3~+15表示0

  3. RS485电平：两线压差+2~+6表示1，-2~-6表示0（差分信号） （适用于远距离传输信号）

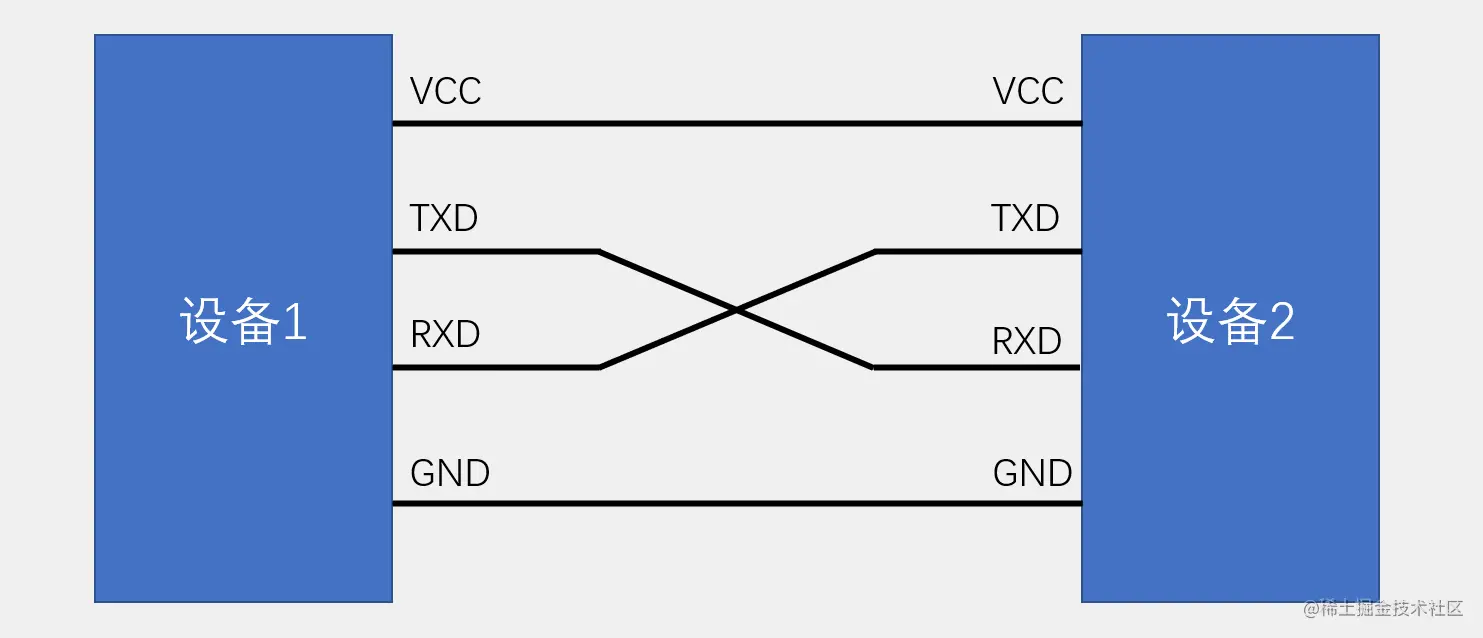

硬件电路

  • 简单双向串口通信有两根通信线（发送端TXD和接收端RXD）
  • TXD与RXD要交叉连接
  • 当只需单向的数据传输时，可以直接一根通信线
  • 当电平标准不一致时，需要加电平转换芯片

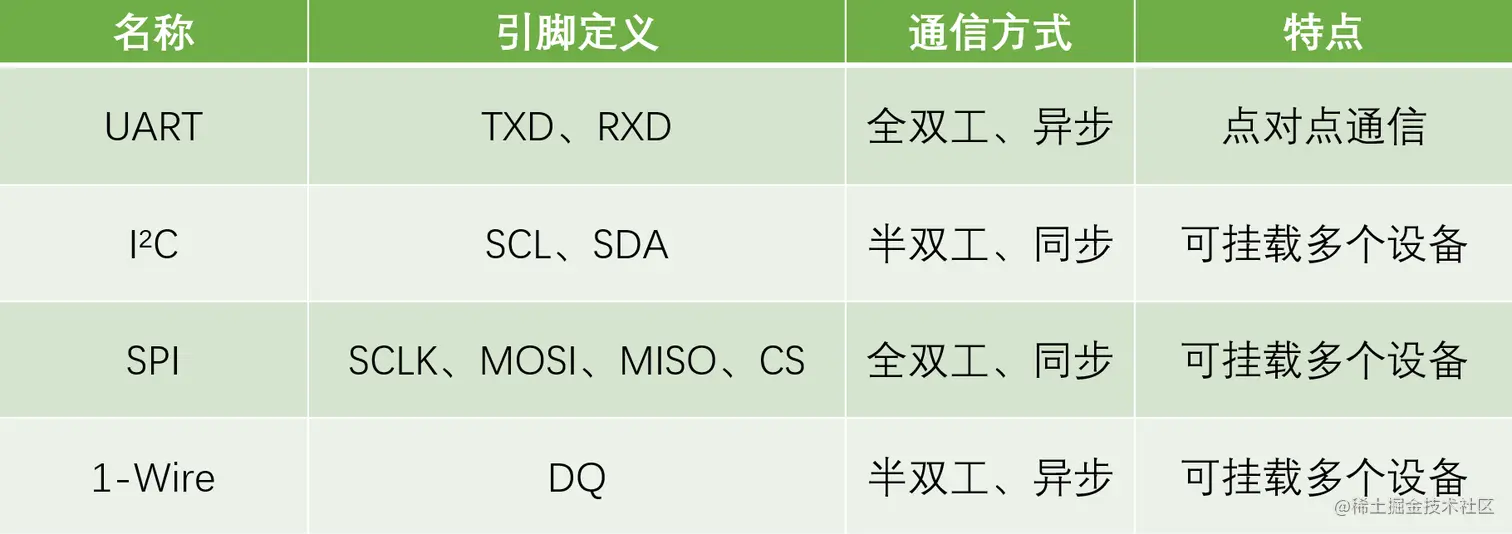

常见通信接口比较

> 此外还有CAN、USB等

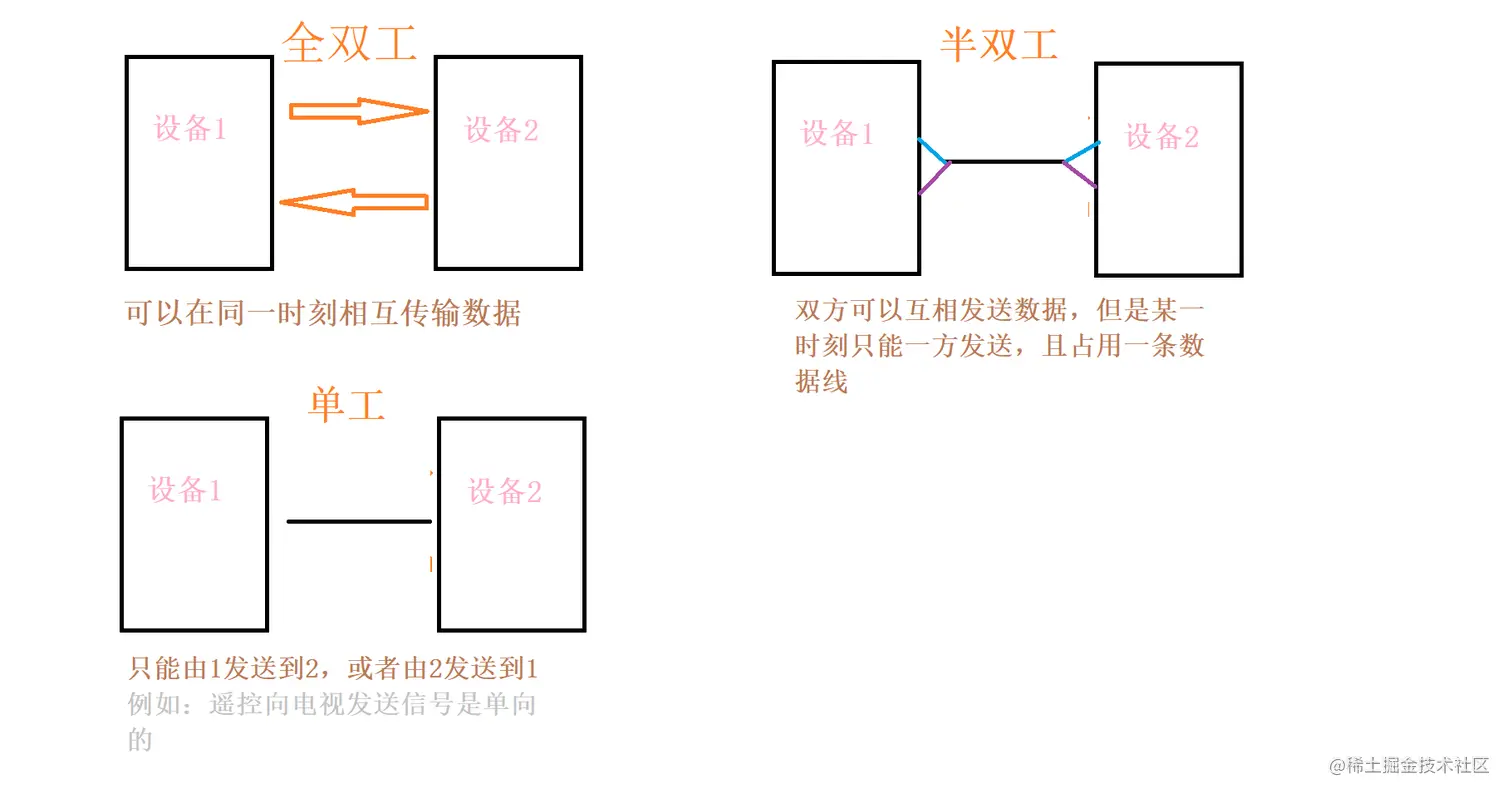

通信方式相关术语

全双工：通信双方可以在同一时刻互相传输数据。

半双工：通信双方可以互相传输数据，但必须分时复用一根数据线。

单工：通信只能由一方发送到另一方，不能反向传输。


异步：通信双方各自约定通信速率，以字符为单位进行数据帧传送，一次传送一个帧。

同步：通信双方靠一根时钟线来约定通信速率。

总线：连接各个设备的数据传输线路（类似于一条马路，把马路边各住户连接起来，使住户可以互相交流）

51单片机的UART【串口】

51单片机的UART

STC89C52中有一个UART，更高级的单片机上可能有多个UART

STC89C52的UART有四种工作模式

模式0：同步移位寄存器

模式1:8位UART，波特率可变（常用）

模式2:9位UART，波特率固定

模式3:9位UART，波特率可变

串口是通信设备单片机的内部资源，是不需要像"LED" "数码管"一样有外部资源使用的。

波特率的计算与产生

  • 波特率：串口每秒钟传输的位数

  • 在51单片机的串口通信中，模式1和模式3的波特率是可变的，取决于定时器1的溢出率，也就是说定时器1每溢出1次，串口就发送一次数据。

  • 通常使用定时器1的工作模式2（8位自动重装）来产生波特率，TL1作为脉冲计数寄存器，HT1作为自动重装寄存器，当计数到最大值溢出时，TH1的值会自动装到TL1中。

image.png SMOD：决定是否进行波特率加倍

fosc：晶振频率

波特率的计算方法了解即可，STC-ISP软件上可以直接生成所需波特率的代码。或者查阅相关芯片手册（如下图，以51单片机举例）

image.png 51单片机的晶振频率一般为12MHz或11.0592MHz。

在串口通信上我们一般用11.0592MHz，因为用12MHz或有一些误差。

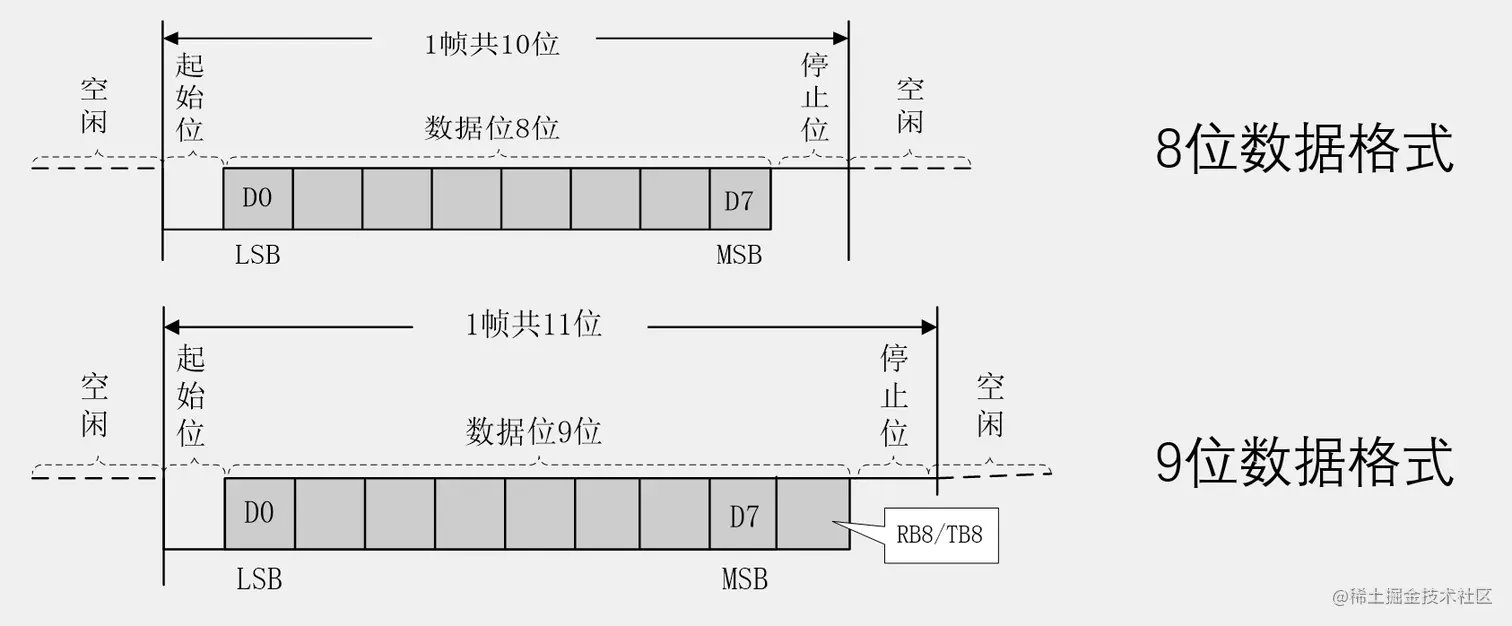

时序图

  • 检验位：用于数据验证（奇校验/偶校验）
  • 停止位：用于数据帧间隔

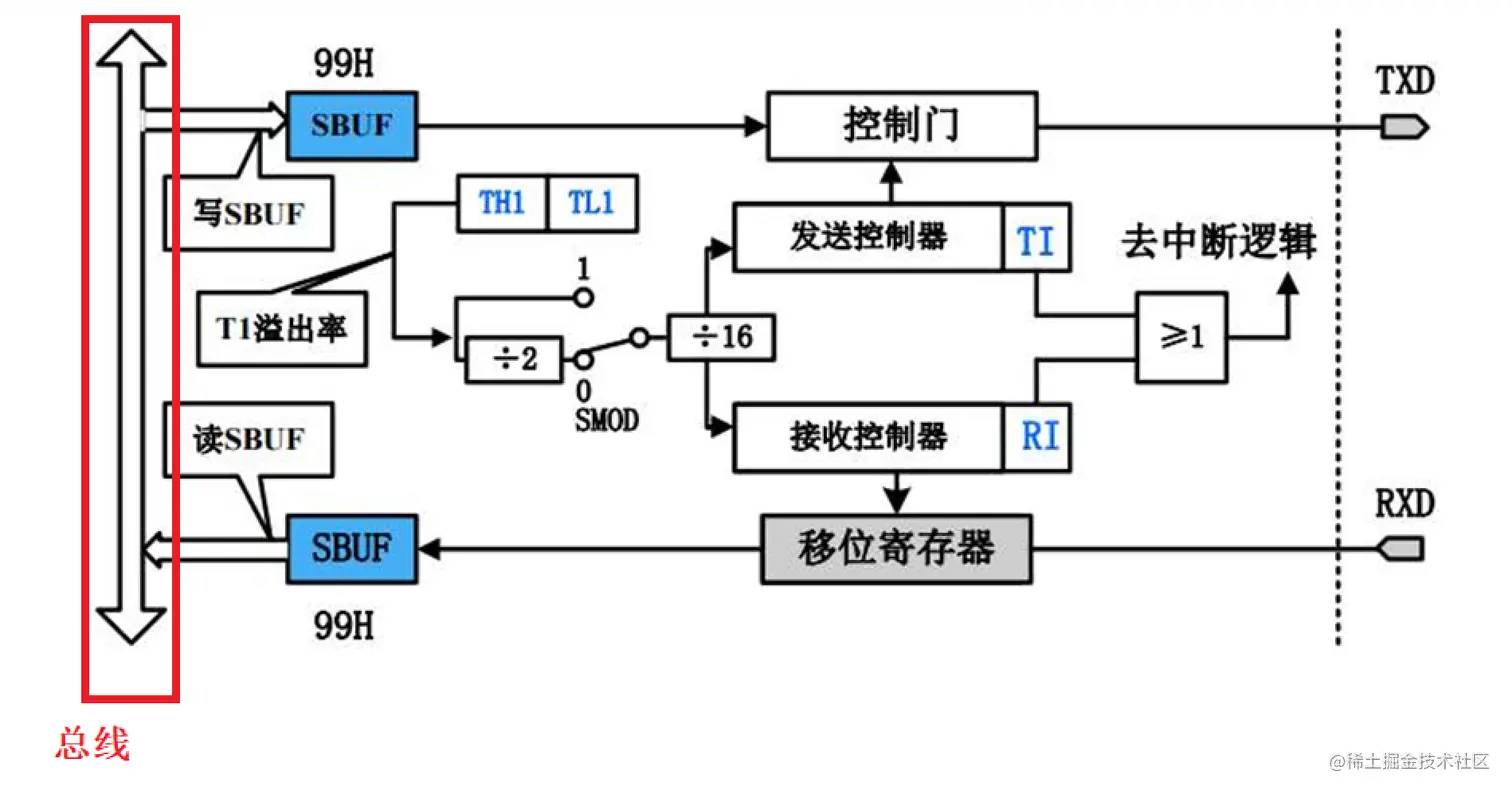

串口模式图


UART口的数据发送与接收

  • 串行口中有两个缓冲寄存器SBUF，一个是发送寄存器，一个是接收寄存器，在物理结构上是完全独立的。他们都是字节寻址的寄存器，字节地址均为99H。

  • 这个重叠的地址靠读/写指令区分：

    串行发送时，CPU向SBUF写入数据，此时99H表示发送缓存SBUF

    串行接收时，CPU从SBUF读出数据，此时99H表示接收缓存SBUF

  • 数据发送：把数据扔进SBUF后，内核会自动将数据发送出去，内容发送完成后，会将TI标志位置1.

    SBUF = 数据/变量 如：SBUF = 0x58

  • 数据接收，内核从串口接收到一个完整的数据后，会将RI标志位置1，用户用SBUF直接读取即可。

    变量 = SBUF 如：dat = SBUF

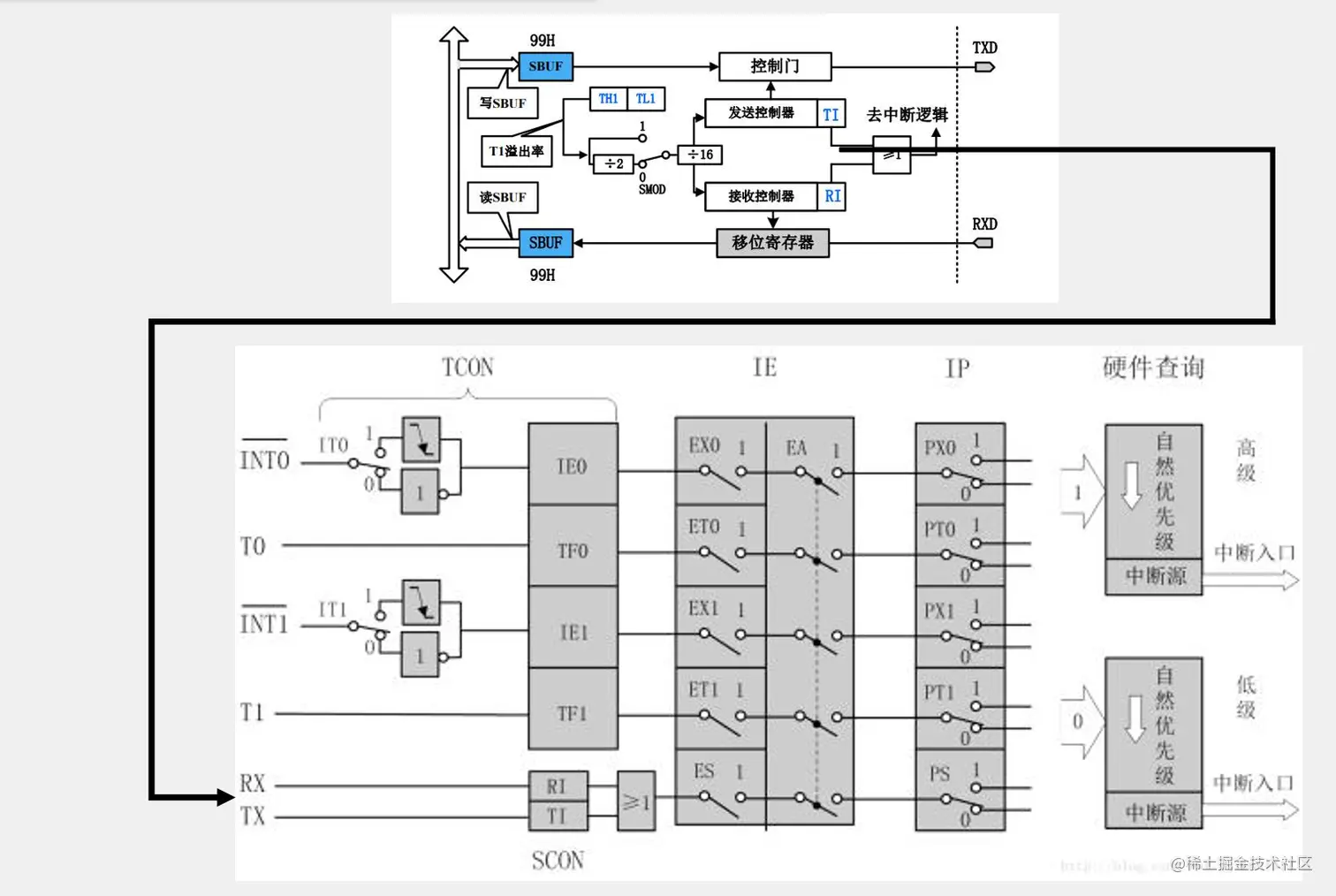

串口的中断系统逻辑图


由图可以看出，RI和TI占用的都是同一个中断通道，所以无论是发送或接收都会产生中断，因此在具体题目中需要具体判断。（大于等于1是一个或门）

ES：使能中断

EA：使能所有中断

PS可以设置中断优先级，给0的话为低优先级，给1就是高优先级。果只有一个中断的话，不需要设置优先级。中断较多时需要设置。

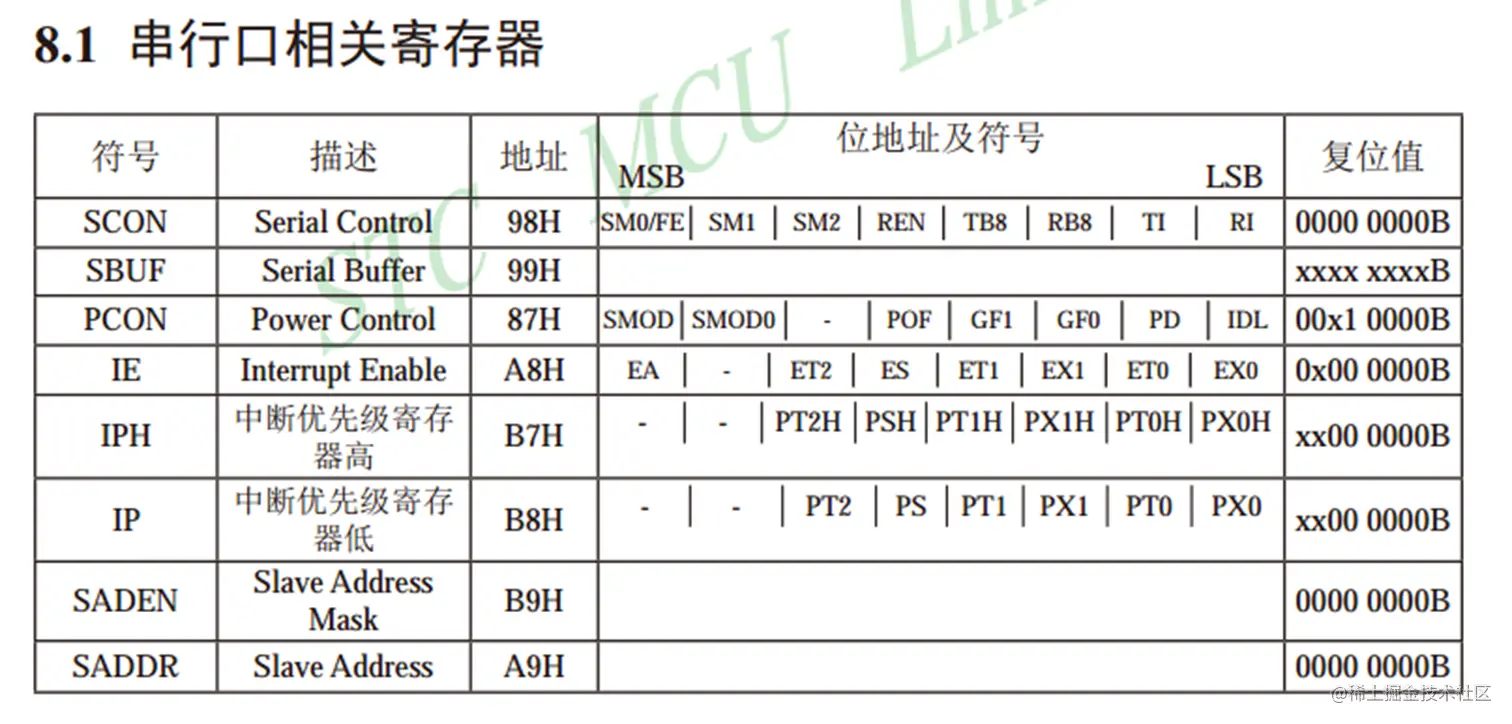

串口相关寄存器


TH1和TL1：设置波特率参数

TMOD：设置定时器1的工作方式

SBUF：串行通信数据的发送和接收缓冲器

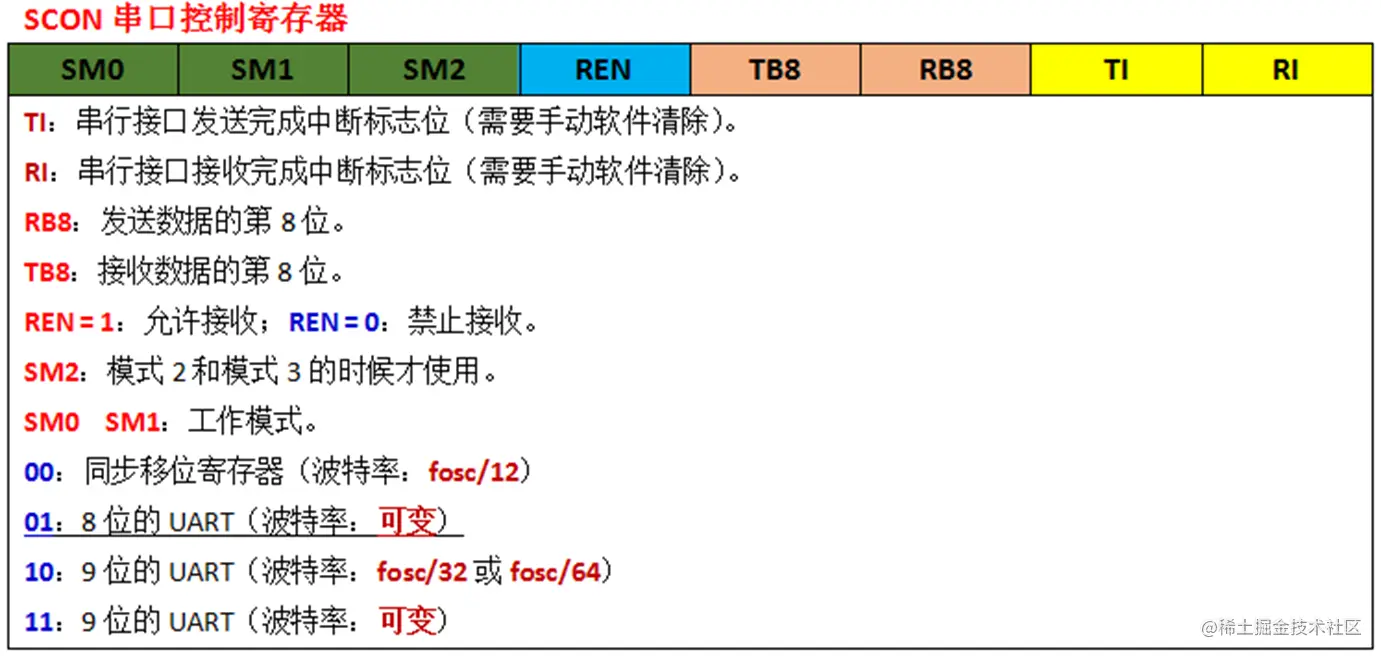

SCON：串行接口控制寄存器

对于RB8和TB8，当需要奇校验/偶校验时需要配置

异步8位UART并且允许接收：SCON = 0x50

对于IAP15F2K61S2单片机，还要对辅助寄存器AUXR（0x8e)进行设置

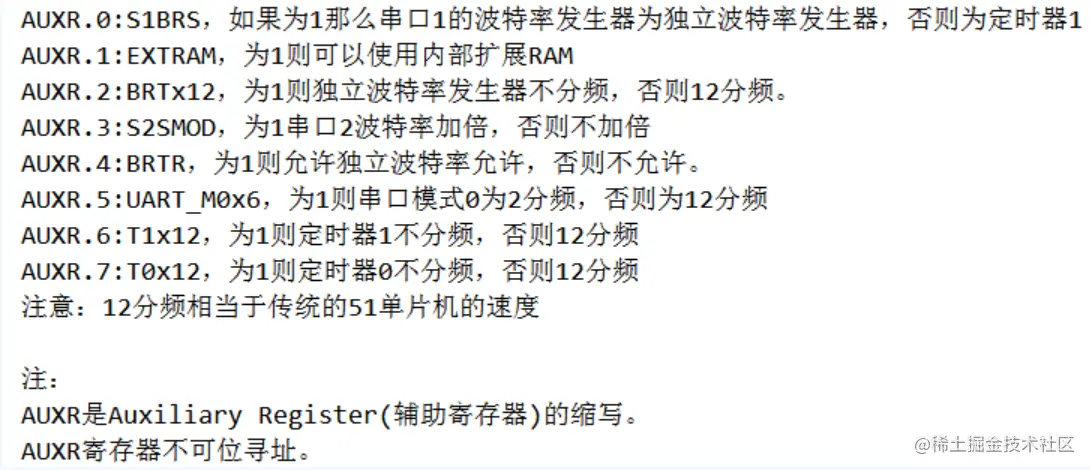

辅助寄存器AUXR的位定义：


//参考：b站江科大PPT、小蜜蜂《单片机设计与开发》
