数据结构（c++）学习笔记--图的应用

VaIOReTto
196 阅读4分钟

一、双连通分量

1.判定法则

1.1 关节点 + 双连通分量

  • 无向图的关节点(articulation point)其删除之后，原图的连通分量(connected components )增多

  • 无关节点的图，称作双（重）连通图(bi-connectivity )

  • 极大的双连通子图，称作双连通分量(Bi-Connected Components)



1.2 蛮力（如何确定关节点）

  • 蛮力： 对每一顶点v，通过遍历检查G{v}是否连通

  • 共需O( n * (n + e) )时间，太慢！ 而且，即便找出关节点，各BCC仍需确定

  • 改进： 从任一顶点出发，构造DFS树 根据DFS留下的标记，甄别是否关节点

  • 比如，叶节点绝不可能是关节点

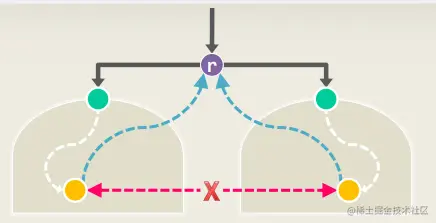

1.3 非叶节点


  • 根r：必须至少有2棵子树


  • 内部节点v： 有某个孩子u，而subtree(u)不能 经由BACKWARD边，联接到v的任何真祖先a

  • 此时，{v} = BCC(u) ∩∩ BCC( parent(v) )

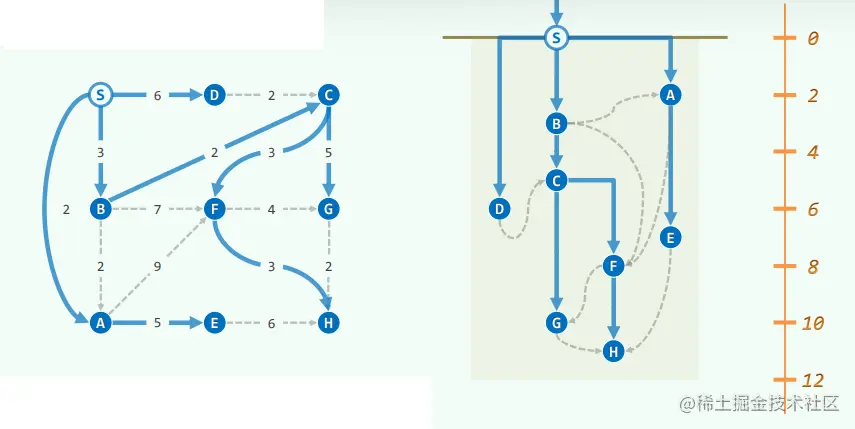

1.4 最高祖先(Highest Connected Ancestor)

  • hca(v) = subtree(v)经后向边能抵达的最高祖先

  • 由括号引理：dTime越小的祖先，辈份越高

  • DFS过程中，一旦发现后向边(v,u) 即取：hca(v) = min( hca(v), dTime(u) )

  • DFS(u)完成并返回v时

    • 若有：hca(u) < dTime(v)
    • 即取：hca(v) = min( hca(v), hca(u) )

  • 否则，即可断定：v系关节点，且 {v} + subtree(u)即为一个BCC

2.算法

#define hca(x) ( fTime(x) ) //利用此处闲置的fTime
template<typename Tv,typename Te>
void Graph::BCC( Rank v, int & clock, Stack & S ) {
    hca(v) = dTime(v) = ++clock; status(v) = DISCOVERED; S.push(v);
    for ( Rank u = firstNbr(v); -1 < u; u = nextNbr(v, u) )
        switch ( status(u) ) {
            case UNDISCOVERED:
                parent(u) = v; type(v, u) = TREE; //拓展树边
                BCC( u, clock, S ); //从u开始遍历，返回后...
                if ( hca(u) < dTime(v) ) //若u经后向边指向v的真祖先
                    hca(v) = min( hca(v), hca(u) ); //则v亦必如此
                else //否则，以v为关节点（u以下即是一个BCC，且其中顶点此时正集中于栈S的顶部）
                    while ( u != S.pop() ); //弹出当前BCC中（除v外）的所有节点
                break;
            case DISCOVERED:
                type(v, u) = BACKWARD;
                if ( u != parent(v) )
                    hca(v) = min( hca(v), dTime(u) ); //更新hca(v)，越小越高
                break;
            default: //VISITED (digraphs only)
                type(v, u) = dTime(v) < dTime(u) ? FORWARD : CROSS;
                break;
        }
    status(v) = VISITED; //对v的访问结束
    }
#undef hca
  • 复杂度
    • 运行时间与常规的DFS相同，也是O(n + e)
      • 自行验证：栈操作的复杂度也不过如此
    • 除原图本身，还需一个容量为O(e)的栈存放已访问的边 为支持递归，另需一个容量为O(n)的运行栈

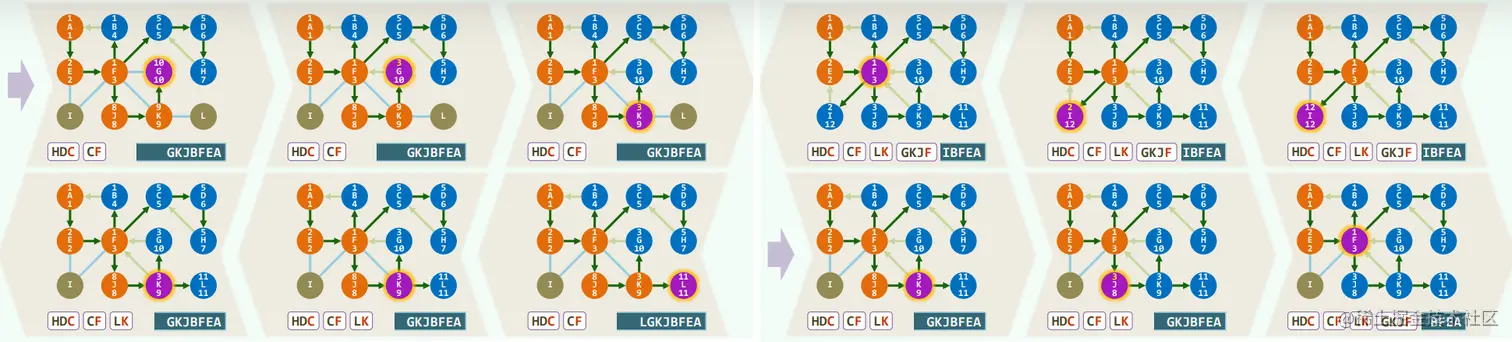

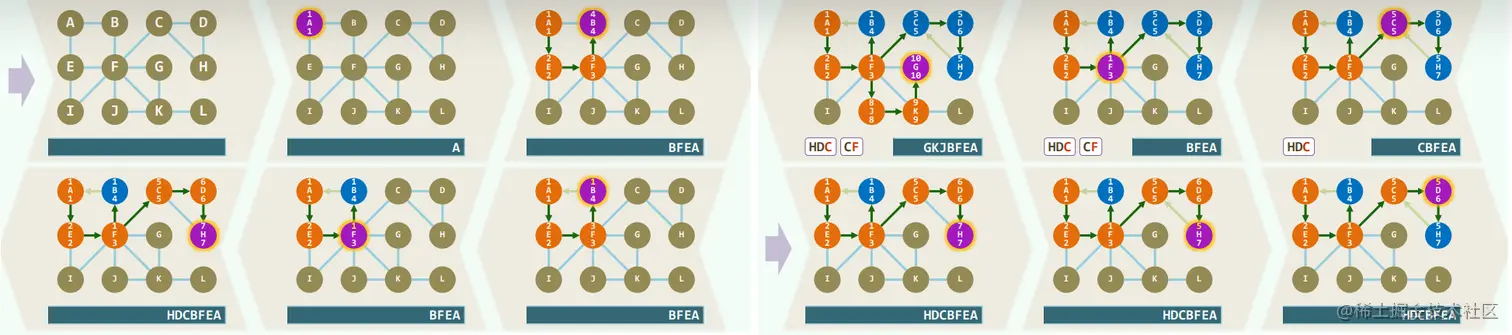

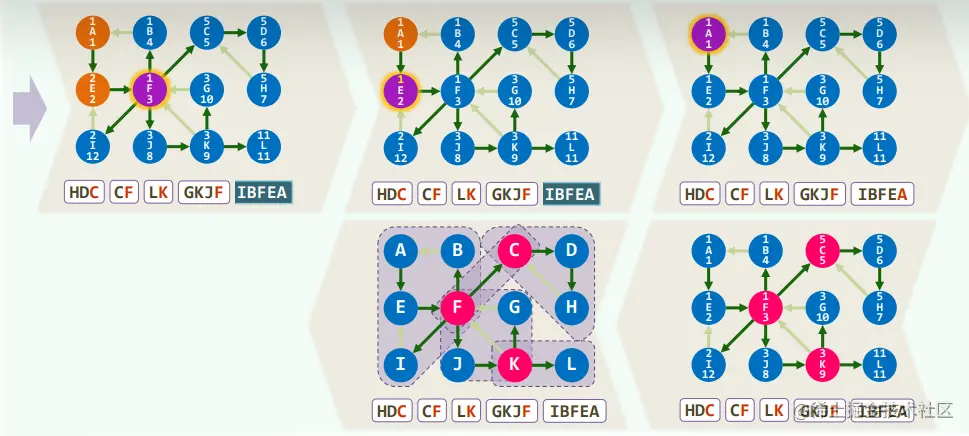

3.实例




二、优先级搜索

1.通用算法

  • 各种遍历算法的区别，仅在于选取顶点进行访问的次序

    • 广度/深度：优先访问与更早/更晚被发现的顶点相邻接者；...

  • 不同的遍历算法，取决于顶点的选取策略

  • 不同的顶点选取策略，取决于存放和提供顶点的数据结构——Bag

  • 此类结构，为每个顶点v维护一个优先级数——priority(v)

    • 每个顶点都有初始优先级数；并可能随算法的推进而调整

  • 通常的习惯是，优先级数越大/小，优先级越低/高

    • 特别地，priority(v) == INT_MAX，意味着v的优先级最低

2.算法

template <typename Tv, typename Te>
template <typename PU> //优先级更新器（函数对象）
void Graph<Tv, Te>::PFS( Rank v, PU prioUpdater ) { //PU的策略，因算法而异
    priority(v) = 0; status(v) = VISITED; parent(v) = -1; //起点v加至PFS树中
    while (1) { //将下一顶点和边加至PFS树中
        for ( Rank u = firstNbr(v); -1 < u; u = nextNbr(v, u) ) //对v的每一个邻居u
            prioUpdater( this, v, u ); //更新其优先级及其父亲
        for ( int shortest = INT_MAX, u = 0; u < n; u++ )
            if ( UNDISCOVERED == status(u) ) //从尚未加入遍历树的顶点中
                if ( shortest > priority(u) ) //选出下一个 {
                    shortest = priority(u); v = u;
        } //优先级最高的顶点v
        if ( VISITED == status(v) ) break; //直至所有顶点均已加入
        status(v) = VISITED; type( parent(v), v ) = TREE; //将v加入遍历树
    }
}

3.复杂度

  • 执行时间主要消耗于内、外两重循环；其中两个内循环前、后并列

  • 前一内循环的累计执行时间：若采用邻接矩阵，为O(n2n^2)；若采用邻接表，为O(n+e) 后一循环中，优先级更新的次数呈算术级数变化{ n, n - 1, ..., 2, 1 }，累计为O(n2) 两项合计，为O(n2n^2)

  • 后面将会看到：若采用优先级队列，以上两项将分别是O(e*log⁡n\log n)和O(n*log⁡n\log n)

    • 两项合计，为O((e+n)*log⁡n\log n)

  • 这是很大的改进——尽管对于稠密图而言，反而是倒退(已有接近于O(e + n*log⁡n\log n)的算法)

三、Dijkstra算法

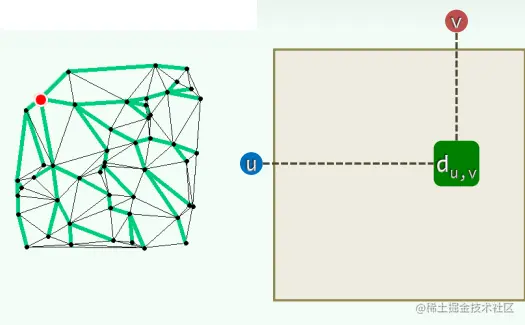

1.最短路径

  • 按照图的类型：无（等）权图（BFS）；带权有向图

  • 【E. Dijkstra, 1959】SSSP: Single-Source Shortest Path 给定顶点s，计算s到 其余各个顶点的最短路径及长度

  • 【Floyd-Warshall, 1962】 APSP: All-Pairs Shortest Path 找出每对顶点u和v之间的最短路径及长度


2.最短路径树

2.1 单调性 + 假想实验

  • u∈πu∈π only if π(u)⊆π(v)π(u)⊆π(v)


2.2 消除歧义

  • 各边权重均为正，否则有可能出现总权重非正的环路,以致最短路径无从定义

  • 有负权重的边时，即便所有环路总权重皆为正 以下将介绍的Dijkstra算法依然可能失效

  • 任意两点之间，最短路径唯一

    • 不影响计算结果的前提下 总可通过适当扰动予以保证

2.3 最短路径树

  • 所有最短路径的并，既连通亦无环
  • 于是，T=Tn−1=∪0≤i≤nπ(ui)T=T_{n-1}=∪_{0≤i≤n}π(u_i)构成一棵树

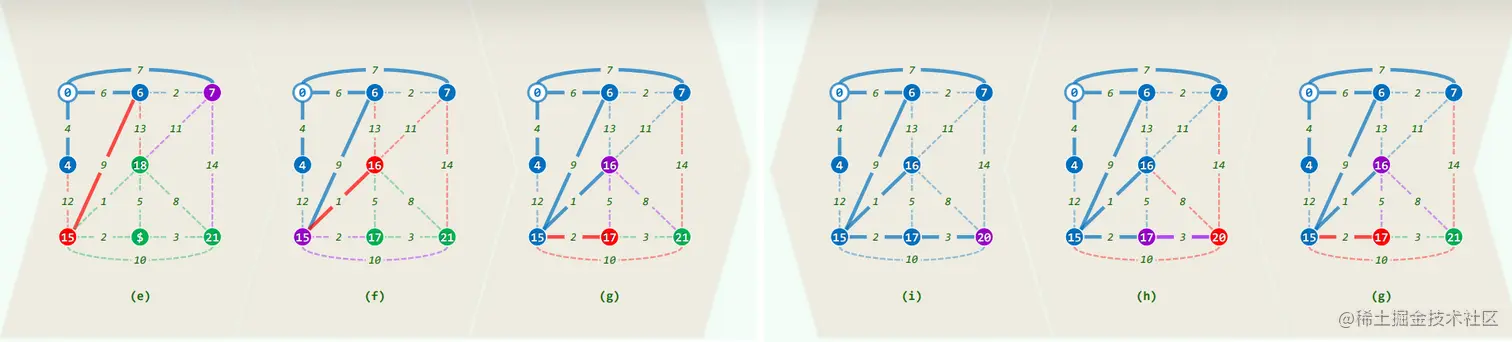

3.实例



4.实现

4.1 完美前向保密 (Perfect Forward Secrecy)

  • ∀v∉Vk∀v∉V_k, let priority(v) = ||s,v|| ≤∞

  • 于是套用PFS框架，为将Tk扩充至Tk+1，只需选出优先级最高的跨边ek及其对应顶点vk，并将其加入Tk，随后，更新V/Vk+1中所有顶点的优先级（数）于是套用PFS框架，为将T_k扩充至T_{k+1}，只需选出优先级最高的跨边e_k及其对应顶点v_k，并将其加入T_k，随后，更新V/V_{k+1}中所有顶点的优先级（数）

  • 注意：优先级数随后可能改变（降低）的顶点，必与vk邻接必与v_k邻接

  • 因此，只需枚举vKv_K的每一邻接顶点 ，并取 priority(v)=min(priority(v),priority(vk)+∣∣vk,v∣∣)min(priority(v),priority(v_k)+||v_k,v||)

  • 以上完全符合PFS的框架，唯一要做的工作无非是按照prioUpdater()规范，编写一个优先级（数）更新器

4.2 算法

g->pfs( 0, DijkPU() ); //从顶点0出发，启动Dijkstra算法
template<typename Tv,typename Te> struct DijkPU { //Dijkstra算法的优先级更新器
    virtual void operator()( Graph* g, Rank v, Rank u ) { //对v的每个
        if ( UNDISCOVERED != g->status(u) ) return; //尚未被发现的邻居u，按
        if ( g->priority(u) > g->priority(v) + g->weight(v, u) ) { //Dijkstra
            g->priority(u) = g->priority(v) + g->weight(v, u); //策略
            g->parent(u) = v; //做松弛
        }
    }
};

四、Prim算法

1.最小支撑树

1.1 最小 + 支撑 + 树

  • 连通网络N=(V;E)的子图T=(V;F)

  • 支撑（spanning） = 覆盖N中所有顶点

  • 树= 连通且无环，|F| = |V| - 1

  • 同一网络的支撑树，未必唯一

  • minimum = optimal：

    • 总权重w(T)−∑e∈Fw(e)w(T)-\sum_{e∈F}w(e)达到最小


1.2 MST

  • 重要性
    • 自身可有效计算
    • 众多优化问题的基本模型
    • 为许多NP问题提供足够好的近似解

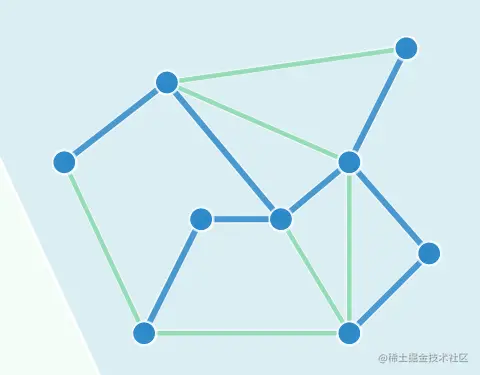

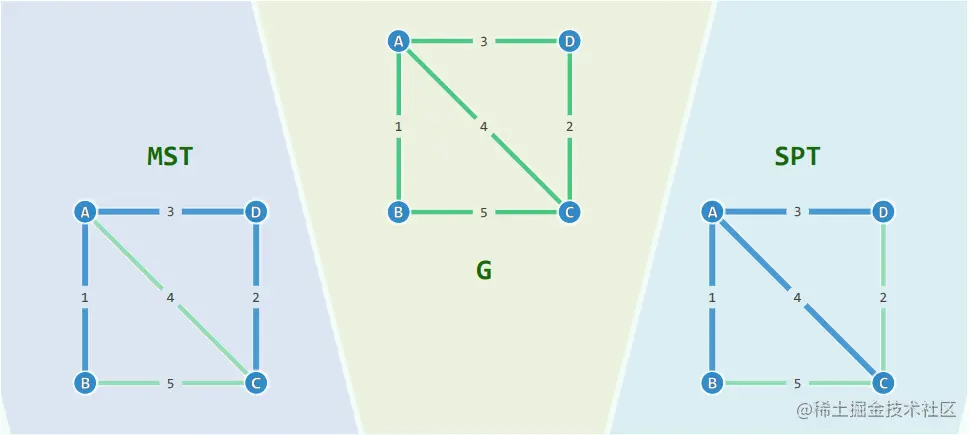

1.3 MST≠SPT

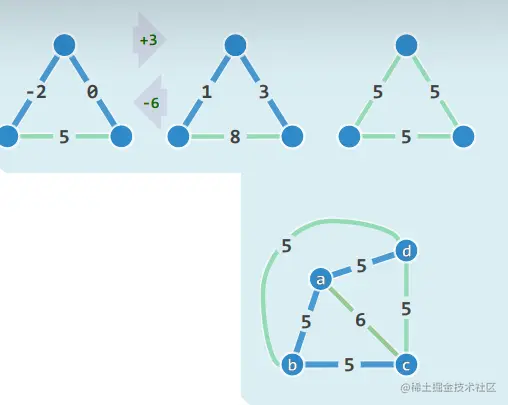

1.4 负权 & 退化

  • 权值可以为零，为负数

  • 所有支撑树所含的边数，必相等，故可统一调整：increase(1 - findMin())

  • 合成数（composite number）： （w(uv),min(u,v),max(u,v)）

    • 5ab < 5ad < 5bc < 5bd < 5cd < 6ac


1.5 蛮力算法

  • 枚举出N的所有支撑树，从中找出代价最小者


  • Cayley公式：完全图Kn有nn−2K_n有n^{n-2}棵支撑树

2.极短跨边

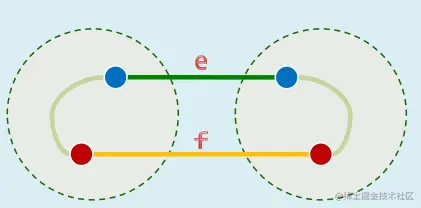

2.1 排除沿环的最长边


  • 任何环路C上的最长边f，都不会被MST采用

  • 在移除f之后，MST将分裂为两棵树，将其视作一个割，则C上必有该割的另一跨边e，既然|e|<|f|，那么只要用e替换f，就会得到一棵总权重更小的支撑树

  • 这也是Kruskal算法的依据

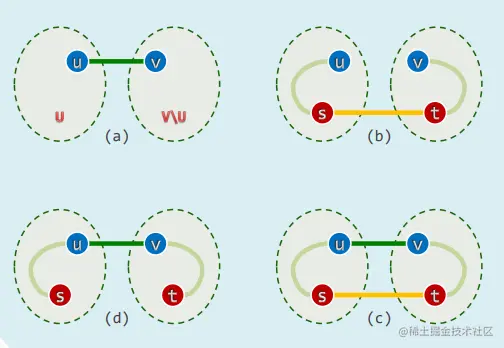

2.2 包括穿过割的最短边（是Prim算法的依据）


  • 设(U;V\U)是N的一个割

  • 若uv是该割的一条极短跨边 则必存在一棵包含uv的MST

  • 反证：假设uv未被任何MST采用，任取一棵MST，将uv加入其中，于是将出现唯一的回路，且该回路必经过uv以及至少另一跨边st 接下来，摘除st后恢复为一棵支撑树，且总权重不致增加

  • 反之，任一MST都必然通过极短跨边联接每一割

2.3 递增式构造


  • 首先，任选：T1=(v1;Ø)T_1=({v_1};Ø)
  • 以下，不断地将Tk拓展为树Tk+1,Tk+1=(Vk+1;Ek+1)=(Vk∪T_k拓展为树T_{k+1},T_{k+1}=(V_{k+1};E_{k+1})=(V_k∪{Vk+1V_{k+1}};Ek∪E_k∪{vk+1uv_{k+1}u})) ,其中v∈Vkv∈V_k，
  • 由此前的分析：只需将(Vk;VV_k; V \ VkV_k)视作原图的一个割，该割所有跨边中的极短者即是vk+1uv_{k+1}u

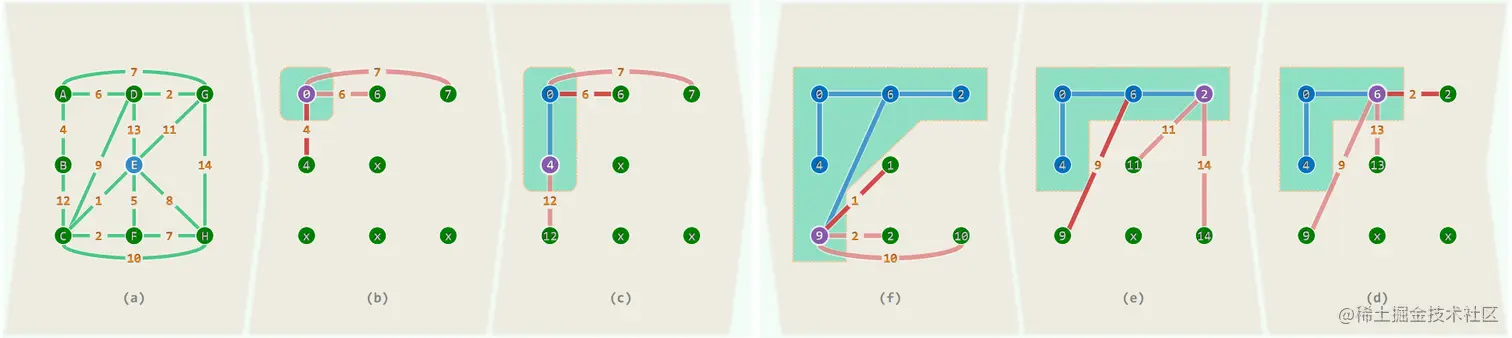

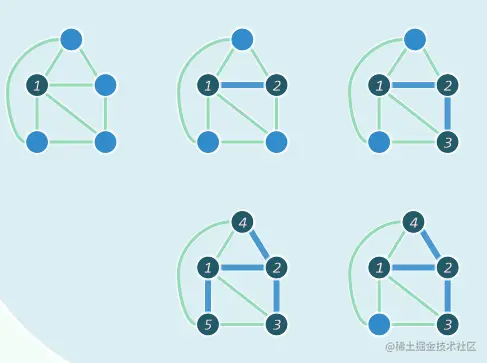

3.实例



4.正确性

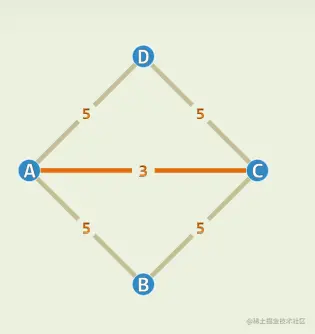

4.1 似是而非


  • 设Prim算法依次选取了边{ e2, e3, ..., en }

  • 其中每一条边e ，的确都属于某棵MST

  • 但在MST不唯一时，由此并不能确认，最终的T必是MST（之一）

  • 由极短跨边构成的支撑树，未必就是一棵MST

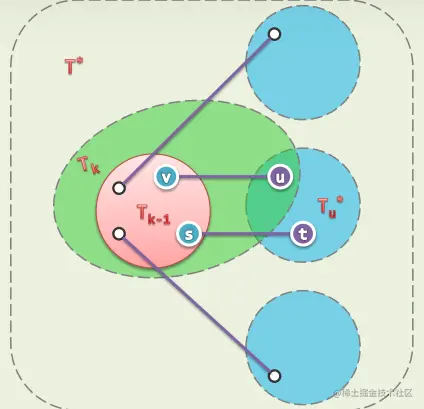

4.2 可行的证明

  • 在不增加总权重的前提下，可以将任一MST转换为T，每一TkT_k都是某棵MST的子树，1 ≤ k ≤ n

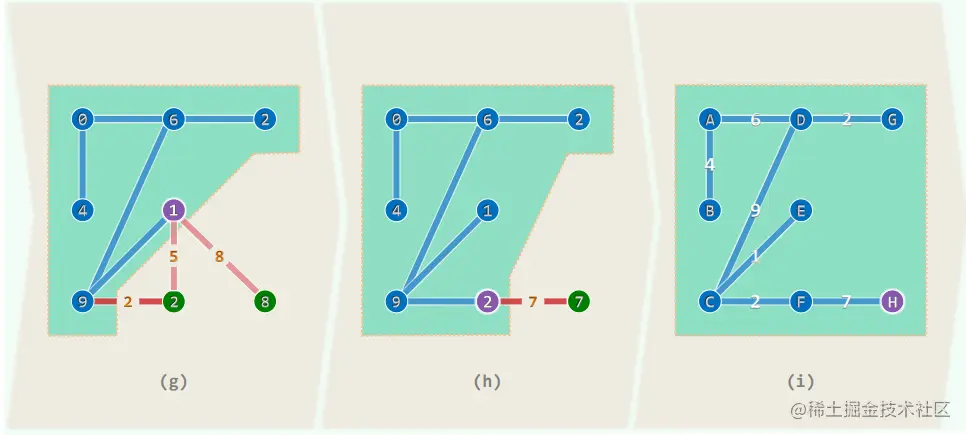

5.实例

5.1 PFS

  • ∀v∉Vk∀v∉V_k, let priority(v) = ||s,v|| ≤∞

  • 于是套用PFS框架，为将Tk扩充至Tk+1，只需选出优先级最高的跨边ek及其对应顶点vk，并将其加入Tk，随后，更新V/Vk+1中所有顶点的优先级（数）于是套用PFS框架，为将T_k扩充至T_{k+1}，只需选出优先级最高的跨边e_k及其对应顶点v_k，并将其加入T_k，随后，更新V/V_{k+1}中所有顶点的优先级（数）

  • 注意：优先级数随后可能改变（降低）的顶点，必与vk邻接必与v_k邻接

  • 因此，只需枚举vKv_K的每一邻接顶点 ，并取 priority(v)=min(priority(v),priority(vk)+∣∣vk,v∣∣)min(priority(v),priority(v_k)+||v_k,v||)

  • 以上完全符合PFS的框架，唯一要做的工作无非是按照prioUpdater()规范，编写一个优先级（数）更新器

5.2 算法

g->pfs( 0, PrimPU() ); //从顶点0出发，启动Prim算法
template<typename Tv,typename Te> struct PrimPU { //Prim算法的顶点优先级更新器
    virtual void operator()( Graph* g, Rank v, Rank u ) { //对v的每个
        if ( UNDISCOVERED != g->status(u) ) return; //尚未被发现的邻居u，按
        if ( g->priority(u) > g->weight(v, u) ) {//Prim
            g->priority(u) = g->weight(v, u); //策略
            g->parent(u) = v; //做松弛
        }
    }
};
