《Feature Pyramid Networks for Object Detection》

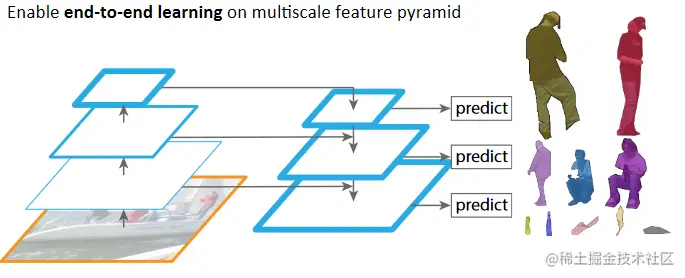

• FPN构建了一个可以进行端到端训练的特征金字塔。
• 通过CNN网络的层次结构高效的进行强特征计算。
• 通过结合bottom-up与top-down方法获得较强的语义特征，提高目标检测和实例分割在多个数据集上面的性能表现。

1. 图像金字塔

我们输入一张图片，获取多张不同尺度的图像，我们将这些尺度的图像的4个顶点连接起来，就可以构造出一个类似类似真实金字塔的一个图像金字塔，如图1-1。

图1-1 图像金字塔

图像金字塔多用于图像融合。虽然这种方法也可以用在深度神经网络上，但是它需要大量的运算和大量的内存。而我们的特征金字塔可以在速度和准确率之间进行权衡，并且可以得到更加鲁棒的语义信息。

2. 4种特征金字塔

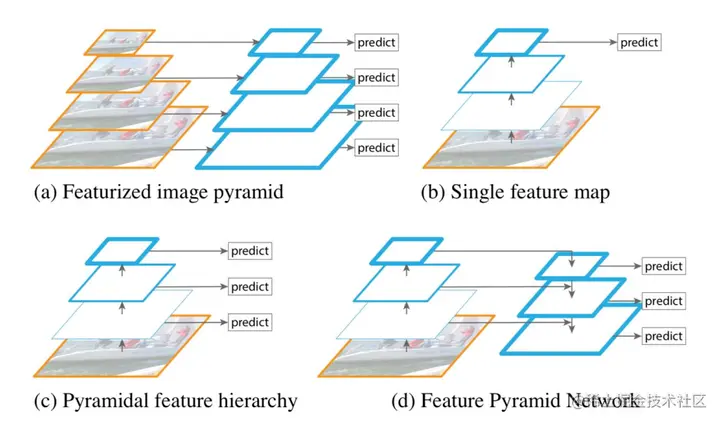

图2-1 4种pyramid

图（a）：特征图像金字塔。先对原始图像构造图像金字塔，然后在图像金字塔的每一层提取特征，进行相应的预测。这种方法，缺点是计算量很大，需要大量的内存。优点是可以获得较好的检测精度。

图（b）：卷积神经网络特征提取。卷积网络进行卷积和池化操作。卷积神经网络的浅层的更关注细节信息，高层的更加关注语义信息，而高层的语义信息能够帮助我们准确的检测出目标，因此我们通常都利用最后一个卷积层上的feature map来预测。它的缺点是仅仅关注最后一层特征进行分类，而忽视了其他层的特征，浅层提取的那些细节信息的丢失则会导致一些小目标无法检测出来。优点是速度快，需要的内存少。

图2-2 浅层的更关注细节信息，高层的更加关注语义信息

图（c）：金字塔特征等级。利用低层特征和高层特征，分别在不同的层同时进行预测。一幅图可能具有多个不同大小的目标，区分不同的目标可能需要不同的特征，对于大的目标我们仅仅需要高层特征就可以检测到，对于复杂目标我们需要更复杂的特征才能检测到（比如既有大目标也有小目标也许是浅层高层都要结合起来才能办到）。它的设计思想是在原始图像上面进行深度卷积，分别在不同的层同时进行预测，这样就同时利用浅层特征和高层特征。它的缺点是获得的特征都是弱特征，浅层高层的特征没有融合起来。优点是每层单独预测，提高检测性能。

图（d）：特征金字塔网络。利用更高层的特征构建金字塔，这样做是为了使用更加鲁棒的信息，同时将处理过的低层特征和处理过的高层特征进行累加，保证融合的特征具备语义信息和细节信息。

3. FPN的结构

图3-1 FPN结构图

由图3-1所示，FPN的处理过程为：

左侧在输入图片上进行深度卷积改变了输入的深度，然后下采样缩小输入尺寸。对layer5进行1×1的卷积改变深度，再上采样扩大尺寸成为layer4（与layer2相同尺寸），layer2进行1×1的卷积改变深度（与layer4相同的深度），再与layer4对应像素相加成为了layer3。layer3上采样扩大尺寸（与layer1相同尺寸），然后layer1进行1×1的卷积改变深度（与layer3相同的深度），与layer3相加成为了layer6。

layer4，layer3，layer6是融合之后的特征，既有高层特征也融合了浅层特征。

图3-2 FPN结构图详细

4. FPN+Faster RCNN

将FPN产生的P2，P3，P4，P5送入RPN操作（Faster RCNN不使用P6），由于这些特征尺寸是不同的，对于实际的物体检测算法，需要在特征图上进行RoI（Region of Interests，感兴趣区域）提取，而FPN有4个输出的特征图，选择哪一个特征图上面的特征也是个问题。FPN给出的解决方法是，对于不同大小的RoI，使用不同的特征图，大尺度的RoI在深层的特征图上进行提取，如P5，小尺度的RoI在浅层的特征图上进行提取，如P2。

这里通过下面的公式将特定尺寸的proposal box与FPN产生的4个feature map中尺寸最适合的对应起来，即让感受野更接近对象尺寸的feature map预测该对象 ，其中224为backbone在ImageNet上预训练的尺寸(原图reshape的尺寸)，w和h为proposal box的长和宽，k表示适合尺寸为w和h的propsal box的feature map的位置，即4个feature map为P2、P3、P4、P5的下标，k0为proposal box大致为224*224时对应feature map位置值。

proposal box?? k0？？
