m基于可见光通信系统的RFID接口过程以及ALOHA防碰撞算法的matlab仿真

175 阅读3分钟

1.算法描述

       射频识别技术(Radio Frequency Identification,RFID)是一种非接触式自动识别技术,与传统的识别方式相比,它无需直接接触、无需光学可视、无需人工干预即可完成信息输入和处理,具有操作方便快捷、存储数据量大、保密性好、反应时间短、对环境适应性强等优点,现在已广泛应用于工业自动化、商业自动化和交通运输管理等领域,成为当前IT业研究的热点技术之一。



  典型的RFID系统主要包括三个部分:电子标签(tag)、读写器(Read)和应用系统(如图1)。电子标签放置在被识别的对象上,是RFID系统真正的数据载体。通常电子标签处于休眠状态,一旦进入读写器作用范围内就会被激活,并与读写器进行无线射频方式的非接触式双向数据通信,以达到识别并交换数据的目的。此外,许多读写器还都有附加的通信接口,以便将所获的数据传给应用系统进行进一步的处理。



        对具有多个上传信道可同时上传ID信息的RFID 系统的空中接口过程进行仿真, 探讨系统识别标签的速率与信道数的关系,并与现有标准ISO,18000-6C的识别速率进行对比RFID 系统的空中接口过程, 当多个上传信道同时上传ID的时候,那么必然会涉及到多个信道之间的干扰,那么信道数目越多,这种相互干扰的就越严重,从而影响对不同上传ID识别速率,所以我们需要研究多信道和识别速度的关系。根据上面内容,需要研究两个方面的东西,一个接口过程,一个防碰撞算法。

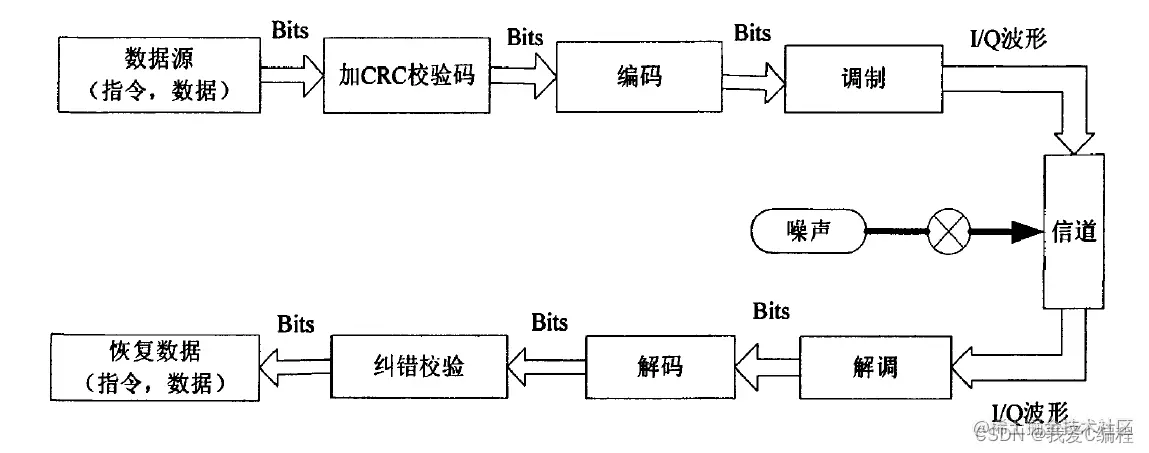

       RFID的接口过程满足如下的结构框图:


关于防碰撞算法:

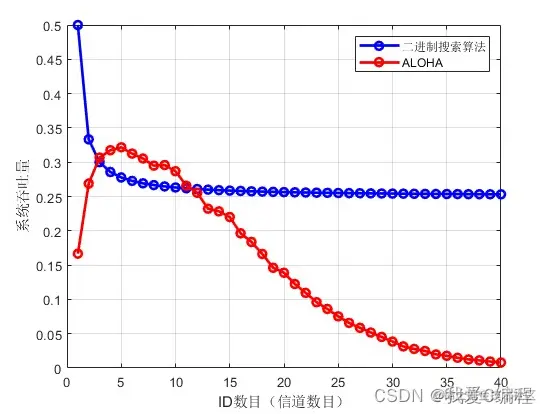

         进行多种算法的对比:设置不同的ID数量,然后分别仿真其对应的识别时间,即速率,然后做出仿真图。包括二进制搜索算法。标准ISO,18000-6C用的是ALOHA算法。



        “Aloha算法是一种非常简单的TDMA算法,该算法被广泛应用在RFID系统中。这种算法多采取“标签先发言”的方式,即标签一进入读写器的阅读区域就自动向读写器发送其自身的ID,随即标签和读写器间开始通信。



       ALOHA算法是随机接入算法的一种,当标签要发送数据信息时,它可以在任意时间段随机发送,把它称为纯ALOHA算法。



2.matlab算法仿真效果

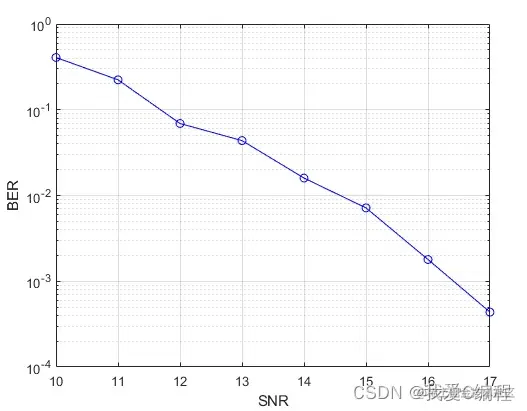

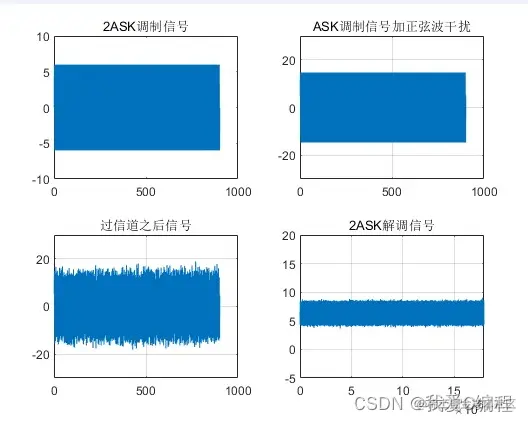

matlab2022a仿真结果如下:





3.MATLAB核心程序 `%%

%参数定义

%信息码长度

SNR           = [10:1:17];

TDL           = [500,400,300,200,100,50,20,10];

ERR           = zeros(1,length(SNR));



for jj = 1:length(SNR)

    jj

    Num = 0;

    Ber = 0;

    while Ber <= TDL(jj);

    Num = Num + 1;

    Ber



    Frame_length  = 10*64;

    %信息码速率为10KHz

    Rates         = 10e3;

    %发送带宽20KHz

    Bwidth        = 2*Rates;

    %发送信号功率2W

    Tpower        = 2;

    %载波频率70MHz

    fc            = 70e6;

    %采样频率280MHz,满足四倍采样

    fs            = fc*4;

    %20KHz方波

    Swave1        = 20e3;

    %40KHz方波

    Swave2        = 40e3;

    %采样点数

    M             = fs/(2*Swave2);

    %信息码采样点

    L             = fs/Rates;

    %2ASK调制的调制度

    ma            = 0.5;

    %alpha值

    alpha         = 2*ma/(1-ma);





    %%

    %随机信息码产生

    data_code0 = zeros(1,Frame_length);

    %随机产生信息码

    data_code0 =(randn(1,Frame_length)>=0.5);



    %%

    %CRC校验

    data_code  = func_CRC(data_code0);



    %%

    %数据采样化

    data_code_sample = func_samples(data_code,Frame_length,L);



    %%

    %编码

    data_code_sample = func_encode(data_code_sample,data_code,Frame_length,L,M);



    %%

    %调制发送

    %FIR低通滤波器设计

    data_sample_fir  = func_filter(data_code_sample,fs,fc);

    T                = Frame_lengthL(1/fs);

    t                = [0:1/fs:T-(1/fs)];

    Carriers         = cos(2pifc*t);

    %ASK调制

    RFID_ASK         =((2Tpower).^0.5)(1+alpha*data_sample_fir).*Carriers;

    %ASK调制信号加正弦波干扰

    RFID_ASK_sin     = RFID_ASK + 10cos(2pifct+pi/6);





    %高斯信道

    snr                = SNR(jj);

    RFID_ASK_sin_N     = awgn(RFID_ASK_sin,snr,'measured');





    figure(1);

    subplot(221)

    plot(RFID_ASK(100:1000));

    title('2ASK调制信号');

    axis([0,1000,-10,10]);



    subplot(222)

    plot(RFID_ASK_sin(100:1000));

    grid on;

    title('ASK调制信号加正弦波干扰');

    axis([0,1000,-30,30]);



    subplot(223)

    plot(RFID_ASK_sin_N(100:1000));

    grid on;

    title('过信道之后信号');

    axis([0,1000,-30,30]);





    %限幅

    AMP                = 10;

    RFID_ASK_sin_N_amp = func_amp_limit(RFID_ASK_sin_N,AMP);





    %ASK解调

    [RFID_deASK_filter,amp]=func_AKS_Demod(RFID_ASK_sin_N_amp,Carriers,fc,fs);





    subplot(224)

    plot(RFID_deASK_filter(100:end));

    grid on;

    title('2ASK解调信号');

    axis([0 L*Frame_length -5 20]);





    %判决门限

    RFID_deASK10  = func_unsamples(amp,Frame_length,M);



    %解码

    data_code_rec = func_decode(RFID_deASK10,Frame_length);



    %统计误码率

    Err_rate      = func_err(data_code_rec,data_code,Frame_length);

    Ber           = Ber + Err_rate*Frame_length;

    end

    ERR(jj) = Ber/(Num*Frame_length);

end



figure;

semilogy(SNR,ERR,'b-o');

xlabel('SNR');

ylabel('BER');

grid on;

 01_094_m`
