Faster RCNN将特征提取、生成候选区域、分类、回归预测整合在了一个网络中，使得综合性能有了较大提升，速度方面更为明显。

1. Faster RCNN四件套

图1-1 Faster RCNN的四部分

1. Conv Layers：提取feature maps。
2. Region Proposal Network(RPN)：生成anchors。（1）softmax得到anchors的类别。（2）bounding box regression修正anchors回归参数。结合（1）、（2）得到更加精确的anchors。
3. ROI Pooling Layers：收集Conv Layers的feature maps，并根据RPN得到的精确的anchors信息将region prospsal从feature map中提取出来。
4. Classifier：prospsal feature map计算proposal的类别，并再次bounding box regression修正proposal的位置。

2. Faster RCNN的详细信息

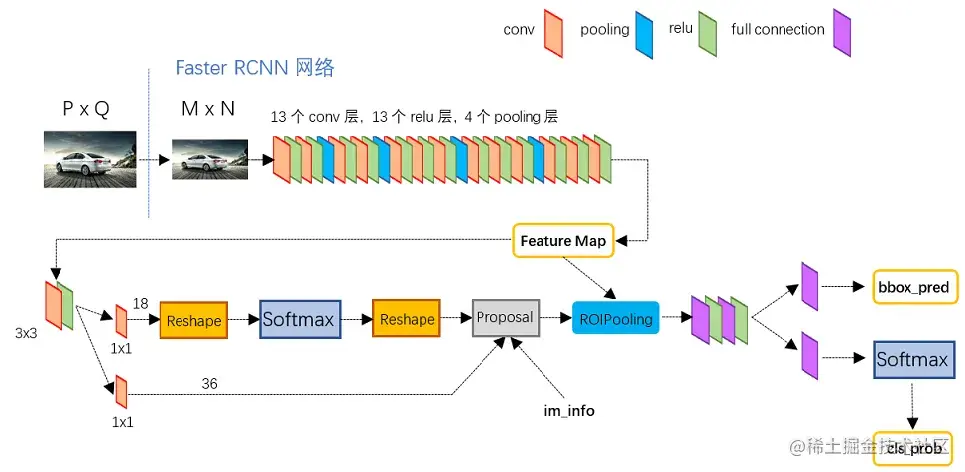

图2-1 Faster RCNN网络结构

2.1 Conv Layers

以VGG16模型中的faster_rcnn_test.pt模型结构为例，Conv Layers中包含了13个Conv层+13个Relu层+4个Pooling层。

这里有个非常重要的信息，在conv Layers中，首先缩放至固定大小MxN（一般是800×600），然后将MxN图像送入网络；

1. 所有的Conv层都是：kernel_size=3,padding=1,stride=1。
2. 所有的pooling层都是：kernel_size=2,padding=0,stride=2。

根据卷积公式：

$out\_size=\frac{in\_size+2×padding-kernel\_size}{stride}+1$

• 这样我们得到一个重要的信息，经过conv层，原图大小保持不变，仍然是M×N；经过pooling层，原图变成(M/2)×(N/2)大小。

• 一个M×N大小的矩阵经过Conv Layers变成了(M/16)×(N/16)大小。

小小知识点：kernel_size,padding,stride常用(3,1,1)，(5,2,1)保持feature map不变，常用(2,3,1)缩为一半。

2.2 Region Proposal Networks(RPN)

接着我们的(M/16)×(N/16)大小的feature map一条线直达ROI Pooling层，另一条线来到了RPN的大门。

2.2.1 anchors

首先为大家介绍RPN的主角anchors，了解了一些概念之后接下去看RPN的流程就没那么晦涩了。

我们在Conv Layers最终生成了(M/16)×(N/16)大小的feature map，接着针对feature map的每个点生成9个anchors：所谓anchors实际上是一组矩阵，每行的4个值$(x_1,y_1,x_2,y_2)$表示anchors proposal的左上角和右下角坐标，有三种尺度（面积）{$128^2$，$256^2$，$512^2$}和每种面积下三种比例{1:1，1:2，2:1}，这就构成了9个anchors。

图2-2 每个位置/每个滑动窗口都会生成9个anchor boxes

如下为9个anchors的(x1,y1,x2,y2)：
[[ -84.  -40.   99.   55.]
 [-176.  -88.  191.  103.]
 [-360. -184.  375.  199.]
 [ -56.  -56.   71.   71.]
 [-120. -120.  135.  135.]
 [-248. -248.  263.  263.]
 [ -36.  -80.   51.   95.]
 [ -80. -168.   95.  183.]
 [-168. -344.  183.  359.]]

图2-3 k、2k、4k的意义

请看图2-2:

1. 256-d：因为原文使用的是ZF模型，因此Conv Layers最后一层的卷积核为256，所以生成了256深度的feature map，这里的256-d的意思是feature map的每个点都是256-dimensions。那么VGG16网络的话这里就是512-d。
2. 2k：假设Conv Layers最终生成的feature map上每个点有k个anchor，每个anchor要分positive（前景）和negative（背景），这就是简单的二分类，而不用具体区分前景中到底是哪一类。那么每个点有k个anchors，每个点便有2k个scores（看作前景背景的概率值好啦）。
3. 4K:每个anchor还有4个回归变换量$[d_x(A),d_y(A),d_w(A),d_h(A)]$,那么每个点有k个anchors，每个点便有4k个回归变换量。

anchor一共有多少个呢？

原图M=800,N=600→Conv Layers的一张features map尺寸：(800/16)×(600/16)=50×38→Anchors个数：50×38×9=17100个≈2w个

2.2.2 RPN流程

在Conv Layers之后，rpn开始还进行了一次3×3的卷积操作，相当于每个点又融合了周围3x3的空间信息，也许是因为这样更加鲁棒。

接下来，一副MxN大小的矩阵送入Faster RCNN网络后，到RPN网络变为(M/16)x(N/16)，不妨设W=M/16，H=N/16。在进入reshape与softmax之前，先做了1x1卷积。这两条线的作用如下：

1. 分类：上面那条线，可以看到1×1的卷积核有18个，记得我们2.2.1讲述的2k，feature map每个点9个anchors，每个anchors2个分类分数，那么W×H×(2×9)岂不是代表着一张特征图上生成的anchors的分类信息，这个3-d矩阵。

2. 回归：下面那条线，是一张特征图上生成的anchors回归的变换信息。

3. 这两个1×1的参数矩阵通过损失函数不断迭代训练，得到更准确的分类分数矩阵(W,H,18)和更准确的位置回归矩阵(W,H,36)。

图2-4 损失函数

为何要在softmax的前后接一个reshape layer？

保存positive/negative anchors的矩阵，其在caffe blob中的存储形式为[1,2x9,H,W]。而在softmax分类时需要进行positive/negative二分类，所以reshape layer会将其变为[1,2,9xH,W]大小，即单独“腾空”出来一个维度以便softmax分类，之后再reshape回复原状。

2.2.3 Proposal Layer

Proposal Layer负责综合所有$[d_x(A),d_y(A),d_w(A),d_h(A)]$变换量和positive anchors，计算出精准的proposal，送入后续RoI Pooling Layer。

其实Proposal Layer还有一个输入时还有一个量：im_info，这个量保存的是Conv Layers的变换量。

Proposal Layer forward(前传函数)按照下面顺序处理，我大致总结为：

1.生成anchors。

2.对所有的anchors做bbox regression回归。

3.按照一定的比例，提取修正位置的positive anchors。

4.剔除超出图像边界、尺寸太小的anchors。

5.剩下的anchors进行NMS。

6.Proposal Layer生成proposals=[x1,y1,x2,y2]

2.3 ROI Pooling Layers

Rol pooling层有2个输入：

1.原始的feature maps

2.RPN输出的proposal boxes（大小各不相同）

进行7×7的池化操作。

2.4 Classifier

Classification部分利用已经获得的proposal feature maps，通过full connect层与softmax计算每个proposal具体属于哪个类别（如人，车，电视等），输出cls_prob概率向量；同时再次利用bounding box regression获得每个proposal的位置偏移量bbox_pred，用于回归更加精确的目标检测框。
